MK64RIX - Kookplaat INDESIT - Gratis gebruiksaanwijzing en handleiding

Producttype	Keramische kookplaat
Merk	INDESIT
Model	MK64RIX
Aantal kookzones	4
Type kookzones	Stralings
Diameter linksachter	180 mm
Diameter linksvoor	140 mm
Diameter rechtsachter	160 mm
Diameter rechtsvoor	180 mm
Vermogen linksachter	1800 W
Vermogen linksvoor	1200 W
Vermogen rechtsachter	1400 W
Vermogen rechtsvoor	1800 W
Totaal vermogen	6200 W
Voeding	230-400 V, 50 Hz
Type bediening	Draaiknoppen (12 standen)
Bedrijfsindicator	Ja
Restwarmte-indicator	Ja, per zone
Oppervlaktemateriaal	Keramisch glas
Frame	Roestvrij staal (afhankelijk van model)
Installatie	Inbouw
Minimale afstand tot muur	40 mm
Beschermingsklasse	I (aardverplichting)
Onderhoud	Specifiek product voor keramisch glas, schraper
Reserveonderdelen	Verkrijgbaar bij erkende servicecentra

Veelgestelde vragen - MK64RIX INDESIT

Hoe reinig ik de keramische kookplaat?

Gebruik voor dagelijks onderhoud een vochtige spons en droog af met keukenpapier. Gebruik voor hardnekkig vuil een speciaal reinigingsmiddel voor keramisch glas en een schraper. Vermijd schurende reinigingsmiddelen. Spoel af en droog grondig.

Wat te doen als het keramische oppervlak gebarsten is?

Schakel onmiddellijk de stroomtoevoer uit en neem contact op met een erkend servicecentrum. Gebruik het apparaat niet. Laat reparatie uitvoeren door een professional met originele onderdelen.

Hoe gebruik ik de kookzones?

Draai de bijbehorende knop van stand 0 (uit) naar de gewenste stand (1 tot 12). Het bedrijfslampje gaat branden. Gebruik pannen met een platte bodem en passend bij de diameter van de zone.

Wat is het totale vermogen van de kookplaat?

Het totale vermogen is 6200 W, verdeeld over vier stralingszones met individuele vermogens van 1200 W tot 1800 W.

Moet ik een elektricien inschakelen voor de installatie?

Ja, de installatie moet worden uitgevoerd door een gekwalificeerde technicus. Het apparaat moet worden geaard volgens de elektrische normen. Controleer of de installatie het maximale vermogen aankan.

Hoe weet ik of een kookzone nog heet is?

Een restwarmte-indicator (letter H of symbool) blijft branden zolang de temperatuur van de zone boven 60°C is. Raak de zone niet aan zolang deze indicator brandt.

Kan ik aluminium pannen gebruiken op deze kookplaat?

Vermijd aluminium of plastic bakken op hete oppervlakken. Gebruik pannen met platte bodem, bij voorkeur roestvrij staal of geëmailleerd. Laat geen aluminiumfolie op de kookplaat liggen.

Wat te doen bij overkoken van suiker of gesmolten materiaal?

Verwijder onmiddellijk de overloop terwijl het oppervlak nog warm is met behulp van een scheermesschraper. Suiker kan het keramisch glas beschadigen als het uithardt.

Hoe stel ik de temperatuur in voor verschillende kookmethoden?

Raadpleeg de tabel: standen 1-2 voor smelten, 3-4 voor opwarmen, 5-6 voor sauzen, 7-8 voor sudderen, 9-10 voor vlees/vis, 11-12 voor frituren.

Waar vind ik reserveonderdelen voor deze kookplaat?

Neem uitsluitend contact op met een erkend INDESIT-servicecentrum. Vraag originele reserveonderdelen om de veiligheid en prestaties te garanderen.

GEBRUIKSAANWIJZING MK64RIX INDESIT

Inbouw-kookvlakken Installatie en gebruik

MK 64 R MK 64 R IX

Keramisch kookvlak zonder bediening Gebruiksaanwijzingen voor de plaatsing en gebruik

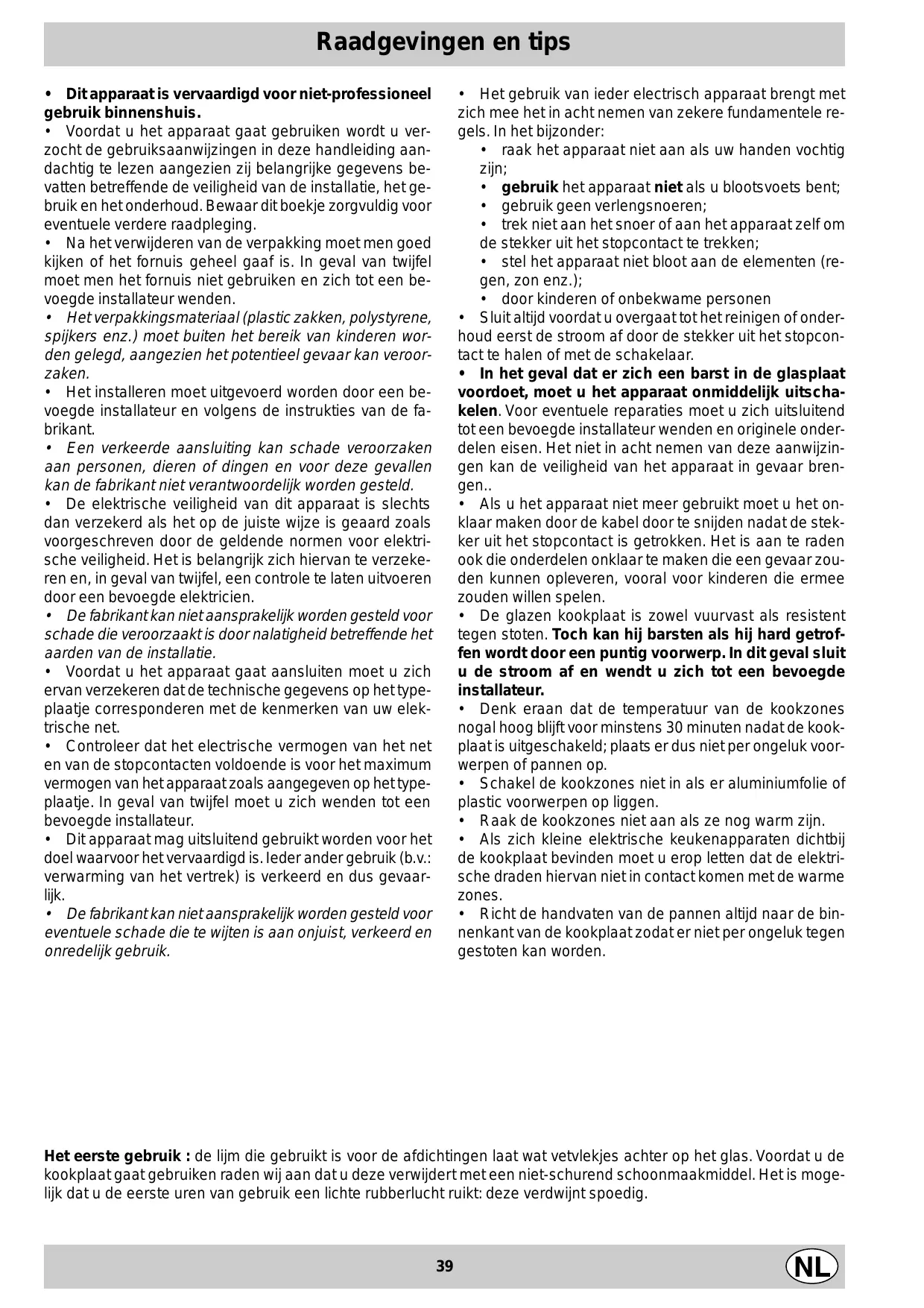

• Dit apparaat is vervaardigd voor niet-professioneel gebruik binnenshuis.
• Voordat u het apparaat gaat gebruiken, wordt u verzocht de gebruiksaanwijzingen in deze handleiding aandachtig te lezen, aangezien zij belangrijke gegevens bevatten betreffende de veiligheid van de installatie, het gebruik en het onderhoud. Bewaar dit boekje zorgvuldig voor eventuele verdere raadpleging.
• Na het verwijderen van de verpakking moet men goed kijken of het fornuis geheel gaaf is. In geval van twijfel moet men het fornuis niet gebruiken en zich tot een bevoegde installateur wenden.
• Het verpakkingsmateriaal (plastic zakken, polystyreen, spijkers enz.) moet buiten het bereik van kinderen worden gelegd, aangezien het potentieel gevaar kan veroorzaken.
• Het installeren moet uitgevoerd worden door een bevoegde installateur en volgens de instructies van de fabrikant.
• Een verkeerde aansluiting kan schade veroorzaken aan personen, dieren of dingen en voor deze gevallen kan de fabrikant niet verantwoordelijk worden gesteld.
• De elektrische veiligheid van dit apparaat is slechts dan verzekerd als het op de juiste wijze is geaard zoals voorgeschreven door de geldende normen voor elektrische veiligheid. Het is belangrijk zich hiervan te verzekeren en, in geval van twijfel, een controle te laten uitvoeren door een bevoegde elektricien.
• De fabrikant kan niet aansprakelijk worden gesteld voor schade die veroorzaakt is door nalatigheid betreffende het aarden van de installatie.
• Voordat u het apparaat gaat aansluiten moet u zich ervan verzekeren dat de technische gegevens op het typeplaatje corresponderen met de kenmerken van uw elektrische net.
• Controleer dat het elektrische vermogen van het net en van de stopcontacten voldoende is voor het maximum vermogen van het apparaat zoals aangegeven op het typeplaatje. In geval van twijfel moet u zich wenden tot een bevoegde installateur.
• Dit apparaat mag uitsluitend gebruikt worden voor het doel waarvoor het vervaardigd is. Ieder ander gebruik (b.v.: verwarming van het vertrek) is verkeerd en dus gevaarlijk.
• De fabrikant kan niet aansprakelijk worden gesteld voor eventuele schade die te wijten is aan onjuist, verkeerd en onredelijk gebruik.
• Het gebruik van ieder elektrisch apparaat brengt met zich mee het in acht nemen van zekere fundamentele regels. In het bijzonder:
• raak het apparaat niet aan als uw handen vochtig zijn;
• gebruik het apparaat niet als u blootsvoets bent;
• gebruik geen verlengsnoeren;
• trek niet aan het snoer of aan het apparaat zelf om de stekker uit het stopcontact te trekken;
• stel het apparaat niet bloot aan de elementen (regen, zon enz.);
• door kinderen of onbekwame personen
• Sluit altijd voordat u overgaat tot het reinigen of onderhoud eerst de stroom af door de stekker uit het stopcontact te halen of met de schakelaar.
• In het geval dat er zich een barst in de glasplaat voordoet, moet u het apparaat onmiddellijk uitschakelen. Voor eventuele reparaties moet u zich uitsluitend tot een bevoegde installateur wenden en originele onderdelen eisen. Het niet in acht nemen van deze aanwijzingen kan de veiligheid van het apparaat in gevaar brengen.
• Als u het apparaat niet meer gebruikt moet u het onklaar maken door de kabel door te snijden nadat de stekker uit het stopcontact is getrokken. Het is aan te raden ook die onderdelen onklaar te maken die een gevaar zouden kunnen opleveren, vooral voor kinderen die ermee zouden willen spelen.
• De glazen kookplaat is zowel vuurvast als bestand tegen stoten. Toch kan hij barsten als hij hard geraakt wordt door een puntig voorwerp. In dit geval sluit u de stroom af en wendt u zich tot een bevoegde installateur. Denk eraan dat de temperatuur van de kookzones nogal hoog blijft gedurende minstens 30 minuten nadat de kookplaat is uitgeschakeld; plaats er dus niet per ongeluk voorwerpen of pannen op.
• Schakel de kookzones niet in als er aluminiumfolie of plastic voorwerpen op liggen.
• Raak de kookzones niet aan als ze nog warm zijn.
• Als er kleine elektrische keukenapparaten dicht bij de kookplaat staan, moet u erop letten dat de elektrische draden hiervan niet in contact komen met de warme zones.
• Richt de handvatten van de pannen altijd naar de binnenkant van de kookplaat, zodat er niet per ongeluk tegen gestoten kan worden.

Het eerste gebruik: de lijm die gebruikt is voor de afdichtingen laat wat vetvlekjes achter op het glas. Voordat u de kookplaat gaat gebruiken, raden wij aan dat u deze verwijdert met een niet-schurend schoonmaakmiddel. Het is mogelijk dat u de eerste uren van gebruik een lichte rubberlucht ruikt: deze verdwijnt spoedig.

Deze instructies zijn voor de bevoegde installateur, zodat hij het installeren, regelen en onderhoud op de juiste wijze uitvoert en volgens de geldende normen.

Belangrijk: sluit altijd eerst de stroom af voordat u overgaat tot onderhoud.

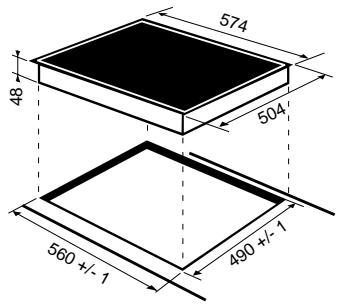

Installeren

• De kookplaat is bedoeld voor inbouw in een keukenkastje door het eenvoudigweg verwijderen van het betreffende kastje.
• Het materiaal van het aanrecht moet bestand zijn tegen een temperatuur van ongeveer 100°C.
• De afstand tussen de kookplaat en de muur erachter of ieder andere verticale oppervlakte moet minstens 40 mm bedragen om voldoende ventilatie toe te laten en om oververhitting van de oppervlakken rondom het apparaat te vermijden.

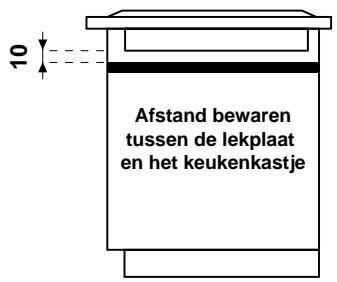

• Als de kookplaat boven een oven wordt geïnstalleerd, moet deze voorzien zijn van een geventileerd afkoelingssysteem.
• Installeer de kookplaat niet boven een vaatwasser; plaats een luchtdicht scheidingselement tussen de twee apparaten.

Bevestigen

Zeer belangrijk: De keramiekplaat moet op een perfect vlakke oppervlakte worden geïnstalleerd. Eventuele, door onjuiste installatie veroorzaakte vervormingen zouden de eigenschappen en de prestaties van de kookplaat kunnen veranderen.

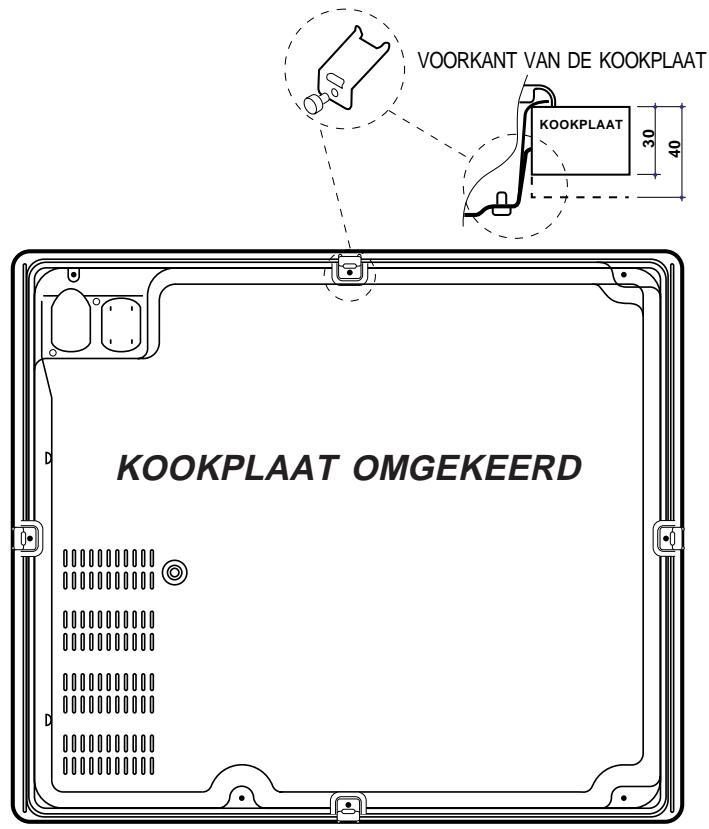

De bevestigingsklemmen worden met schroeven vastgezet (zie schema).

Deze schroeven moeten goed bereikbaar zijn.

Plaats de kookplaat in de uitsparing van het kastje door gelijke druk uit te oefenen op de hele omtrek zodat de kookplaat perfect aansluit op het aanrecht.

MONTEREN VAN DE KLEMMEN AAN DE ONDERKANT

Elektrische aansluiting

• De elektrische veiligheid van dit apparaat is slechts dan verzekerd als het op de juiste wijze is geaard zoals voorgeschreven door de geldende normen voor elektrische veiligheid. Het is belangrijk zich hiervan te verzekeren en, in geval van twijfel, een controle te laten uitvoeren door een bevoegde elektricien.
• De fabrikant kan niet aansprakelijk worden gesteld voor schade die veroorzaakt is door nalatigheid betreffende het aarden van de installatie.
• Voordat u het apparaat gaat aansluiten moet u zich ervan verzekeren dat de technische gegevens op het typeplaatje corresponderen met de kenmerken van uw elektrische net.
• Controleer dat het elektrische vermogen van het net en van de stopcontacten voldoende is voor het maximum vermogen van het apparaat zoals aangegeven op het typeplaatje. In geval van twijfel moet u zich wenden tot een bevoegde installateur.

Voordat u enige ingreep gaat uitvoeren moet de stroom van het apparaat worden afgesloten.

Het aansluiten van de kookplaat kan op twee manieren worden uitgevoerd:

• of door middel van een contactdoos: bij rechtstreekse aansluiting van het apparaat aan het net moet een bereikbare veelpolige schakelaar worden aangebracht, met een afstand tussen de contactpunten van minstens 3 mm
• met een stopcontact dat is goedgekeurd in het land waar het apparaat wordt geïnstalleerd. Het stopcontact moet gemakkelijk bereikbaar zijn en het gebruik van adaptors, dubbelstekkers of verlengsnoeren moet worden vermeden.

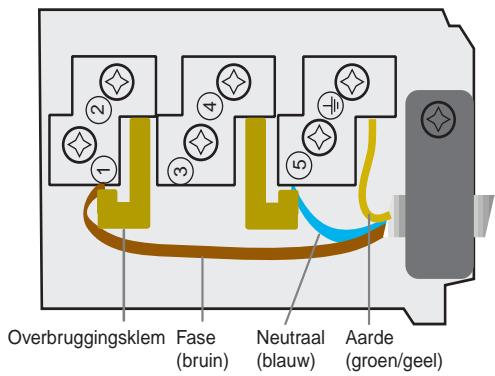

Belangrijk

Als de aansluiting van het apparaat aan de kabel is uitgevoerd, moeten alle schroeven van het klemmenbord worden aangeschroefd. Controleer of de geïnstalleerde overbruggingsklemmen geschikt zijn voor het soort net zoals aangegeven in de tabel.

Bijv.: de 1e regel van de tabel

Elektrische aansluitingen					Spanning Frequentie	Zekeringen Doorsneden	Zekeringen Doorsneden KBT 6323 IO
5431N	FR-AT-BE-DE-GP--ES-IE-IL-IS-IT-LU-RE-FL-GB-GR-PT-SE-MA-NZ230V-1+N-50 Hz				25 A*2,5 mm2	32 A4 mm2
5431L2	FR-BE-NO230V-2~50 Hz				25 A*2,5 mm2	32 A4 mm2
5431L2	FR-BE-CH-DE-AT--ES-IL-IT-NZ-PT-MA- LU-SE-IS-NL400V2-N~50 Hz				16 A*1,5 mm2	16 A*1,5 mm2
5431L2	FR-BE-NO230V3~50 Hz				16 A*1,5 mm2	16 A*1,5 mm2
5431L2	NL230V2+2-N~50 Hz				16 A*1,5 mm2	16 A*1,5 mm2
5431L2	CY-AU-NZ-KW-MT240V-1+N~50 Hz				25 A*2,5 mm2	32 A4 mm2
*Toepassing van de simultaneiteit'sfctor conform aan de normen CEI 60335-2-6

In het geval van foutieve aansluiting:

• als het apparaat niet functioneert,
• als de kookzones rechts (KBT6323 IO: kookzones rechts voor en achter) niet aan gaan en de display van de stroomsterkte knippert,
• controleer de positie van de draden in het klemmenbord,
• controleer of de schroefjes zijn vastgeschroefd,
• controleer de installatie van de overbruggingsklemmen.

CE

Deze apparatuur voldoet aan de volgende richtlijnen van de gemeenschap:

• EEG/73/23 van 19.02.73 (Laagspanning) en successievelijke modificaties;
• EEG/89/336 van 03.05.89 (Elektromagnetische compatibiliteit) en successievelijke modificaties;
• EEG/93/68 van 22.07.93 (Laagspanning) en successievelijke modificaties;

Belangrijk: In het geval dat de kookplaat boven een inbouwoven wordt geïnstalleerd, moeten de elektrische aansluiting van de kookplaat en die van de oven apart worden uitgevoerd, zowel om elektrische veiligheidsredenen als om het eventueel uittrekken van de oven te vergemakkelijken.

KOOKPLATEN	MK 64 R
Kookzones	Vermogen (in W)	Diameter(mm)
Links darüber	R 1800	180
Linksvoor	R 1200	140
Rechts)after	R 1400	160
Rechtsaarv	R 1800	180
Totaal vermogen	6200
	R = enkele straal

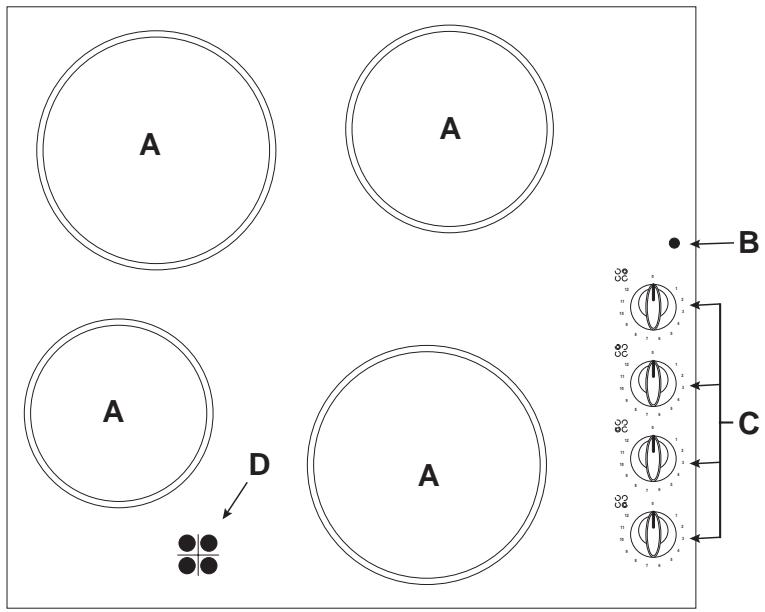

Beschrijving van het kookvlak

A Kookzone B Controlelampje C Bedieningsknoppen D Controlelampje resterende warmte

De verschillende kookvlakfuncties

Beschrijving van de verwarmingselementen

De stralingsplaten bestaan uit cirkelvormige weerstanden. Zij worden slechts rood na enkele tientallen seconden na het inschakelen.

De gemengde halogeenplaten. Het kookvlak gebruikt elementen die zijn samengesteld uit twee halogeenlampen en een cirkelvormige weerstand. Dankzij deze combinatie krijgt u een uitstekende temperatuurverdeling over de gehele oppervlakte van de kookzone en behoudt u het voordeel van de halogeenlampen. Het voornaamste kenmerk van de halogeenlampen is het onmiddellijk uitstralen van een grote hoeveelheid licht en warmte, dus:

• snelle verwarming zoals op een gasbrander
• een even snelle uitschakeling

Het gebruik is uitermate eenvoudig aangezien het analoog is aan het gebruik van de andere verwarmingselementen. Zie tabel 1.

Tabel 1

Pos	Regelen kookzones
0	uit
1	boter of chocola smelten
2	vloeistoffen opwarmen
3
4	via en sausen
5
6	vlees stoven - blanquette - entremets
7
8	pasta - rijst
9
10	biefstuk - vis - omelet
11
12	fritturen

De bedieningsknoppen

Elke kookzone heeft een eigen knop die de temperatuur regelt van een minimum van 1 tot een maximum van 12. In de volgende tabel 1 vindt u de verhoudingen tussen de posities die zijn aangegeven op de knop en het gebruik waarvoor de platen worden aangeraden.

Controlelampje (B)

Dit gaat aan als een van de verwarmingszones in werking wordt gesteld.

Controlelampje resterende warmte (D)

Dit geeft aan dat een of meer zones een temperatuur hebben van meer dan 60°C, ook na het uitschakelen ervan. Enkele modellen hebben 4 controlelampjes voor de resterende warmte, een per kookzone.

Praktische raadgevingen voor het gebruik van de kookplaat

Voor het beste gebruik van de kookplaat moeten enkele fundamentele regels in acht worden genomen gedurende het koken en het klaarmaken van de gerechten.

• Gebruik pannen met een platte bodem die perfect aansluiten op de verwarmingszone.

• Gebruik pannen die groot genoeg zijn om de kookplaat geheel te bedekken teneinde alle beschikbare hitte te benutten.

• Houd de bodem van de pan altijd schoon en droog zodat hij goed aansluit op de kookzone en zodat niet alleen de kookzones een lange duurzaamheid genieten, maar ook de pannen zelf. Vermijd dezelfde pannen te gebruiken die u ook op een gasfornuis heeft gebruikt. De hitteconcentratie op de gaspitten kan de bodem van een pan vervormen, hetgeen niet de beste resultaten oplevert wanneer hij op een keramische plaat wordt gebruikt. Laat nooit een kookzone aan staan zonder een pan erop, aangezien de verhitting, die snel het maximum niveau bereikt, de verwarmingselementen kan beschadigen. De glazen kookplaat is zowel vuurvast als bestand tegen stoten. Toch kan hij barsten als hij hard getroffen wordt door een puntig voorwerp. In dit geval sluit u de stroom af en wendt u zich tot een bevoegde installateur.

Houd de kookplaat altijd schoon. Wacht tot de verwarmingszones uit zijn en afgekoeld voordat u overgaat tot onderhoud van de kookplaat.

Raamwerk van roestvrij staal (slechts bij enkele modellen)

Roestvrij staal kan vlekkerig worden als er langere tijd kalkhoudend water op blijft liggen of als gevolg van gebruik van bijtende schoonmaakmiddelen (fosforhoudend). Spoel en droog altijd goed af na het reinigen van de kookplaat. Droog geknoeid water altijd meteen zorgvuldig af.

Onderhoud kookplaat

De glasplaat die wordt gebruikt als verwarmingsvlak is perfect glad en niet poreus; bovendien is hij bij normale gebruikscondities bestand tegen hitte en stoten. Voor correct onderhoud van alle onderdelen van de kookplaat raden wij aan als volgt te werk te gaan:

• Voor normale reiniging is het voldoende hem met een vochtige spons te wassen en daarna met keukenpapier te drogen.
• Als de plaat erg vuil is moet hij worden schoongemaakt met een middel dat speciaal voor keramische platen* is bedoeld; afspoelen en afdrogen.
• Voor het verwijderen van hardnekkig vuil kunt u een hiervoor bestemd schrapertje gebruiken. Doe dit zo snel mogelijk zonder te wachten tot het apparaat koud is geworden, om het hard worden van de resten te vermijden. Uitstekende resultaten kunnen ook worden bereikt met een speciaal roestvrij staalwolsponsje voor keramische platen in een sopje gedoopt.
• Als de plaat is schoongemaakt kan hij worden behandeld met een speciaal product voor onderhoud en protectie: het onzichtbare laagje dat dit product achterlaat beschermt de glasplaat in het geval van overkoken. Dit soort onderhoud moet worden uitgevoerd als de plaat lauw of koud is.
• Vergeet niet de kookplaat altijd met schoon water af te spoelen en nauwkeurig te drogen: restjes schoonmaakmiddel kunnen hard worden gedurende een volgende kookbeurt.

Belangrijke aanbevelingen

• Vermijd het gebruik van schuurmiddelen of bijtende middelen, zoals spray voor barbecue en ovens, ontvlekkingsmiddelen en roestverwijderende producten, vim en schuursponsen, aangezien deze de plaat voorgoed kunnen krassen. Denk eraan voorwerpen die kunnen smelten op een afstand van de kookplaat te houden, b.v. plastic voorwerpen, suiker of producten met een hoog suikergehalte. Als er iets van dit soort voedsel op de kookplaat is geknoeid, verwijder het onmiddellijk (zolang de plaat nog warm is) met een scheermesscherp schrapertje, om te vermijden dat de plaat beschadigd wordt.
• De kookplaat mag alleen voor koken worden gebruikt. Zet geen voorwerpen op de plaat als deze niet in gebruik is. Gebruik de plaat niet om dingen op te zetten (bestek, pannen, afdroogdoeken enz.) noch als hakblok.
• Aluminium bakken of folie en plastic bakken mogen nooit op de plaat blijven staan als deze nog lauw of warm is. Gebruik nooit stoom- of hogedrukapparaten voor het reinigen van de oven.
• Plaats geen metalen voorwerpen op de kookplaat (bestek of deksels enz.).
• Verwarm nooit etenswaren in een afgesloten doos: deze zou kunnen openbarsten.

Schade aan de kookplaat die veroorzaakt is door dergelijk onjuist gebruik valt automatisch niet onder de garantie.
