BEDIENUNGSANLEITUNG MK64RIX INDESIT

Einbaukochmulden Installation un gebrauch

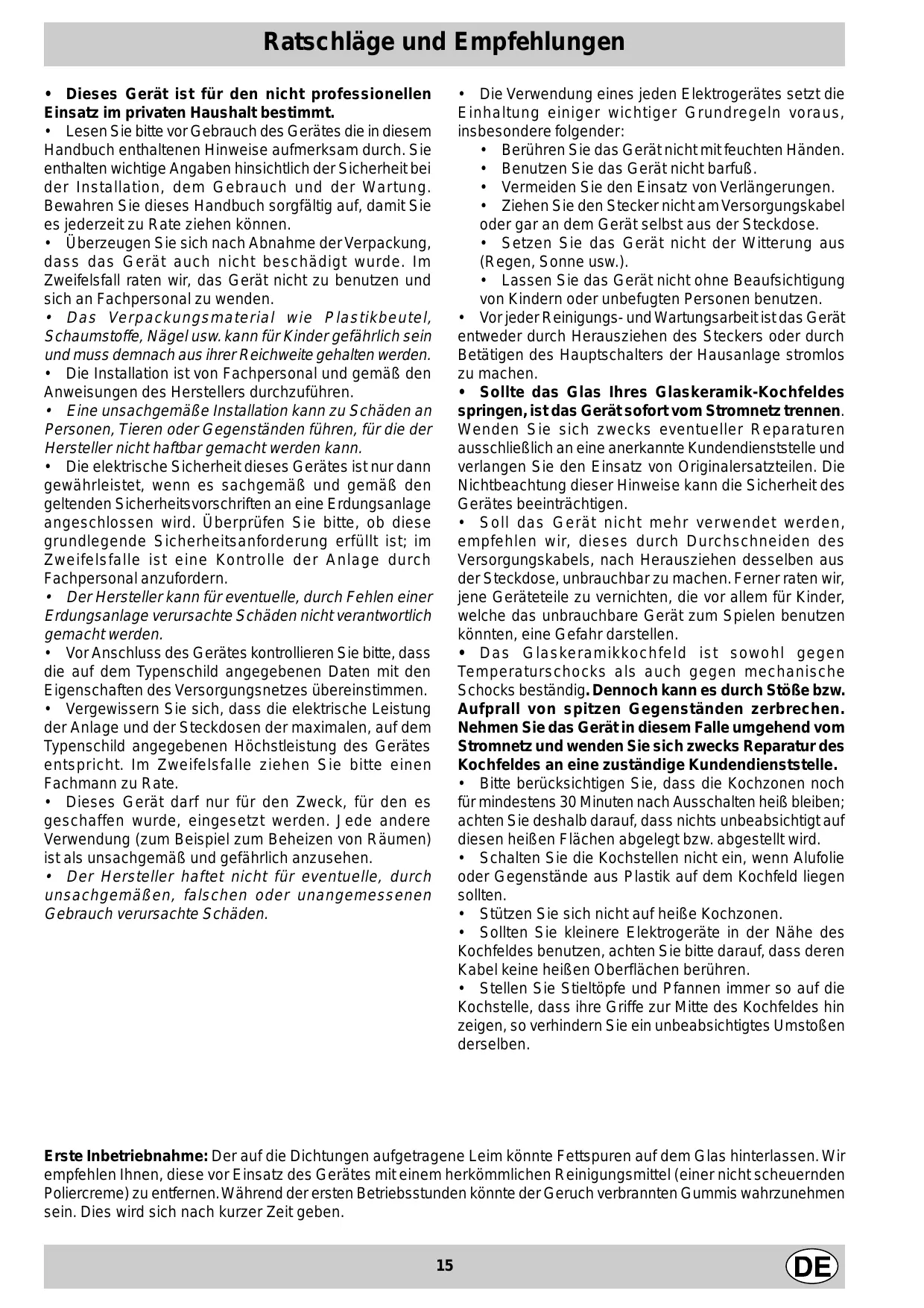

• Dieses Gerät ist für den nicht professionellen Einsatz im privaten Haushalt bestimmt.
• Lesen Sieitte vor Gebrauch des Gerätes die in thisem Handbuch enthaltenen Hinweise aufmerksam durch. Sie enthalten wichtige Angaben hinsichtlich der Sicherheit bei der Installation, dem Gebrauch und der Wartung. Bewahren Sie theses Handbuch sorgfältig auf, damit Sie es jederzeit zu Rateziehen können.
• Überzeugen Sie sich nach Abnahme der Verpackung, dass das Gerät auch nicht beschädigt wurde. Im Zweifelsfall raten wir, das Gerät nicht zu benutzen und sich an Fachpersonal zu wenden.
• Das Verpackungsmaterial wie Plastikbeutel, Schaumstoffe, Nagel usw. kann für Kinder gefährlich sein und muss demnach aus ihrer Reichweite gehalten werden.
  Die Installation ist von Fachpersonal und gemäß den Anweisungen des Herstellers durchzuführen.
• Eine unsachgemäß Installation kann zu Schaden an Personen, Tieren oder Gegenständen führen, für die der Hersteller nicht haftbar gemacht werden kann.
• Die elektrische Sicherheit theses Gerätes ist nur dann gewährleistet, wenn es sachgemäß und gemäß den geltenden Sicherheitsvorschriften an eine Erdungsanlage angeschlossen wird. Überprüfen Sieitte, ob diese grundlegende Sicherheitsanforderung erfüllt ist; im Zweifelsfalle ist eine Kontrolle der Anlage durch Fachpersonal anzufordern.
• Der Hersteller kann für eventuelle, durch Fehlen einer Erdungsanlage verursachte Schäden nicht verantwortlich gemacht werden.
• Vor Anschluss des Gerätes kontrollierten Sieitte, dass die auf dem Typenschild angegebenen Daten mit den Eigenschaften des Versorgungsnetzes übereinstimmen.
• Vergewissern Sie sich, dass die elektrische Leistung der Anlage und der Steckdosen der maximalen, auf dem Typenschild angegebenen Höchstleistung des Gerätes entspricht. Im Zweifelsfalleziehen Sieitte einen Fachmann zu Rate.
• Dieses Gerätarfnur fur den Zweck, fur den es geschaffen wurde,eingesetzt werden.Jede andere Verwendung (zum Beispiel zum Beheizen von Räumen) ist als unsachgemäß und gefährlich anzusehen.

• Der Hersteller haftet nicht für eventuelle, durch unsachgemäßen, falschen oder unangemessenen Gebrauch verursachte Schäden.

• Die Verwendung eines jeder Elektrogerätes setzt die Einhaltung weniger wichtiger Grundregeln voraus, insbesondere folgender:

• Berühren Sie das Gerät nicht mit feuchten Händen.
  Benutzen Sie das Gerät nicht barfuß.

• Vermeiden Sie den Einsatz von Verländerungen.
• Ziehen Sie den Stecker nicht am Versorgungskabel oder gar an dem Gerät selbst aus der Steckdose.
• Setzen Sie das Gerät nicht der Witterung aus (Regen, Sonne usw.).

• Lassen Sie das Gerät nicht ohne Beaufsichtigung von Kindern oder unbefugten Personen benutzen.

• Vor jeder Reinigungs- und Wartungsarbeit ist das Gerät entweder durch Herausziehen des Steckers oder durch Betätigten des Hauptschalters der Hausanlage stromlos zu machen.

• Sollte das Glas Ihres Glaskeramik-Kochfeldes springen, ist das Gerät sofort vom Stromnetz trennen. Wenden Sie sich zwecks eventueller Reparaturen ausschließlich an eine anerkannte Kundendienstelle und verlangen Sie den Einsatz von Originalersatzteilen. Die Nichtbeachtung dieser Hinweise kann die Sicherheit des Gerätes beeinträchtigen.
• Soll das Gerät nicht mehr verwendet werden, empfehlen wir,这点es durch Durchschnitten des Versorgungskabels, nach Herausziehen desselben aus der Steckdose, unbrauchbar zu machen. Ferner raten wir, jene Geräteile zu vernichten, die vor allem für Kinder, welche das unbrauchbare Gerät zum Spielena benutzen können, eine Gefahr darstellen.
• Das Glaskeramikkochfeld ist sowohl gegen Temperatschocks als auch gegen mechanische Schocks beständig. Dennoch kann es durch Stöße bzw. Aufprall von spitzen Gegenständen zerbrechen. Nehmen Sie das Gerät in thisem Falle umgehend vom Stromnetz und wenden Sie sich zwecks Reparatur des Kochfeldes an eine zuständige Kundendienstelle.
  -itte berücksichtigten Sie,dass die Kochzonen noch fur mindestens 30 Minuten nach Ausschalten海口bleiben; achten Sie deshalb daraufuf,dass nichts unbeabsichtigt auf diesen heifen Flachen abgelegt bzw.abgestellt wird.
• Schalten Sie die Kochstellen nicht ein, wenn Alufolie oder Gegenstände aus Plastik auf dem Kochfeld liegen sollenn.
  Stützen Sie sich nicht auf heiße Kochzonen.
• Sollten Sie keinere Elektrogeräte in der Höhe des Kochfeldes benutzen, achten Sieitte daraufuf, dass deren Kabel keine halten Oberflächen berühren.
• Stellen Sie Stieltöpfe und Pfannen immer so auf die Kochstelle, dass ihre Griffe zur Mitte des Kochfeldes hinzeigen, so verhindern Sie ein unbeabsichtigtes Umstoßenderselben.

Erste Inbetriebnahme: Der auf die Dichtungen aufgetragene Leim kõnte Fettspuren auf dem Glas hinterlassen. Wir empfehlen Ihnen, diese vor Einsatz des Gerätes mit einem herkömmlichen Reinigungsmittel (einer nicht scheuernden Poliercreme) zu entfernen. Wahrend der ersten Betriebsstunden konnte der Geruch verbrannten Gummis wahrzunehmen sein. Dies wird sich nach kurzer Zeit geben.

Installation und Befestigung

Die nachstehend aufgeführten Anweisungen sind an den Fachinstallateur gerichtet und gelten als Leitlinien zur korrekten technischen Installation, Einstellung und Wartung gemäß den geltenden Richtlinien.

Wichtig: Vor jeder Reinigung und Pflege muss das Kochfeld vom Stromnetz getrennt werden.

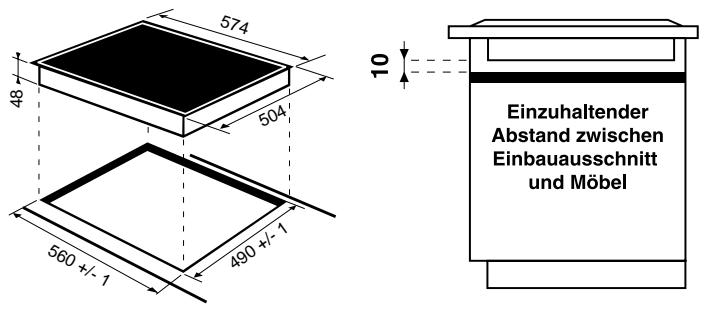

Installation

• Das Kochfeld wird auf einem Unterschrank angebracht, an dem nur in der Arbeitsplatte ein entsprechender Ausschnitt vorzunheiten ist.
• Das Material der Arbeitsplatte muss einer Temperaturbelastung von 100^ standhalten.
• Das Kochfeld muss in einem Abstand von mindestens 40mm von der dahinter liegenden Wand bzw. jeder anderen vertikalen Fläche angebracht werden, um eine geeignete Belüftung zu gewährleisten und ein Überhitzen der angrenzenden Flächen zu vermeiden.
• Soll die Kochmulde über einem Backofen installiert werden, muss Letzterer mit einem Kühlsystem mit Zwangsbelüftung ausgestellt sein.
  Die Kochmulde sollte nicht über einem Geschirrspüler angebracht werden. Ist dies jedoch nicht zu vermeiden, so ist zur Abdichtung ein Trennenelement zwischen den beiden Geräten einzufugen.

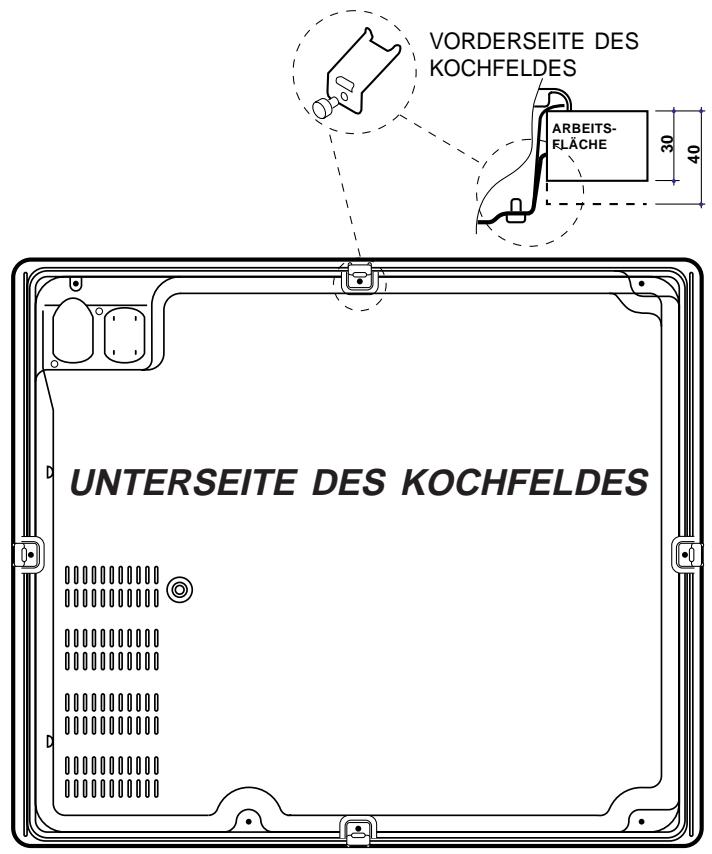

Befestigung

Sehr wichtig: Das Glaskeramik-Kochfeld muss auf einer perfekt ebenen Stütz- bzw. Auflagelänge installiert werden. Durch unsachgemäß Befestigung hervorgerufene Verformungen konnten die Eigenschaften und Leistungen des Kochfeldes beeinträchtigen.

Die Befestigungsklammern werden mittels Schrauben angebracht (siehe Schema).

These Schrauben mussen jederzeit zugänglich sein.

Setzen Sie das Kochfeld durch leichtes Andrücken des gesamten umlaufenden Randes in den Ausschnitt der Arbeitsplatte, damit es vorschrittsmäßig auf der gesamten Auflagefläche aufstützt.

MONTAGE DER KLAMMERN AN DER UTERSEITE

Stromanschluss

Die elektrische Sicherheit theses Gerätes ist nur dann gewährleistet, wenn es sachgemäß und gemäß den geltenden Sicherheitsvorschriften an eine Erdungsanlage angeschlossen wird. Überprüfen Sieitte, ob diese grundlegende Sicherheitsanforderung erfüllt ist; im Zweifelsfalle ist eine Kontrolle der Anlage durch Fachpersonal anzufordern.
- Der Hersteller kann für eventuelle, durch Fehlen einer Erdungsanlage verursachte Schäden nicht verantwortlich gemacht werden.
- Vor Anschluss des Gerätes kontrollierten Sieitte, dass die auf dem Typenschild angegebenen Daten mit den Eigenschaften des Versorgungsnetzes übereinstimmen.
- Vergewissern Sie sich, dass die elektrische Leistung der Anlage und der Steckdosen der maximalen, auf dem Typenschild angegebenen Höchstleistung des Gerätes entspricht. Im Zweifelsfalleziehen Sieitte einen Fachmann zu Rate.

Bei jeder Wartungs- oder Reinigungsmaßnahme ist das Gerät vom Stromnetz zu trennen.

Für den Anschluss des Kochfeldes an die Netzleitung gibt es zwei Möglichkeiten:

• mittels eines Anschlussgehäuses: soll das Gerät direkt an das Stromnetz angeschlossen werden, ist zwischen Stromnetz und Gerät ein leicht zugänglicher, allpoliger Schalter mit einer Kontaktweite von mindestens 3 mm zwischenzuschalten.
• über eine in dem Land, in dem das Gerät installiert wird, zugelassene Steckdose. Die Steckdose muss jederzeit leicht zugänglich sein; Zwischenstecker, Vielfachsteckdosen oder Veränderungen sind zu vermeiden.

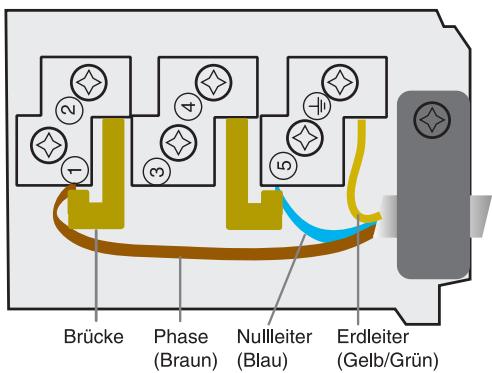

Wichtig

Nach dem Anschluss des Kabels am Gerät sindSAMtliche Schrauben der Klemmenleiste anzuziehen. Stellen Sie safer, dass die installierten Brücken fur das Stromnetz geeignet sind (siehe Tabelle).

Beispiel: Zeile 1 der Tabelle

Elektroanschlüsse					Spannung Frequenz	Sicherungen Querschnitt- e	Sicherungen Querschnitt- KBT 6323 IO
5 N	4	3	2	1 L	FR-AT-BE-DE-GP- ES-IE-IL-IS-IT-LU- RE-FL-GB-GR-PT-- SE-MA-NZ 230V-1+N-50 Hz	25 A* 2,5 mm²	32 A 4 mm²
5 L2	4	3	2	1 L1	FR-BE-NO 230V-2~50 Hz	25 A* 2,5 mm²	32 A 4 mm²
5 N	4	3	2	1 L2	FR-BE-CH-DE-AT-- ES-IL-IT-NZ-PT-- MA- LU-SE-IS-NL 400V2-N~50 Hz	16 A* 1,5 mm²	16 A* 1,5 mm²
5 L3	4	3	2	1 L1	FR-BE-NO 230V3~50 Hz	16 A* 1,5 mm²	16 A* 1,5 mm²
5 N2	4	3	2	1 L2	NL 230V2+2-N~50 Hz	16 A* 1,5 mm²	16 A* 1,5 mm²
5 N	4	3	2	1 L	CY-AU-NZ-KW-MT 240V-1+N-50 Hz	25 A* 2,5 mm²	32 A 4 mm²
* Anwendung des Gleichzeitigkeitsfaktors nach IEC 60335-2-6

Sollte aufgrund eines falschen Anschlusses:

Ihr Gerät nicht Funktionieren,
- die rechten Kochzonen (KBT6323 IO: die hintererechte Kochzone und die vordere Kochzone) sich nicht einschalten, und die Leistungsanzeigen blinken,

• dann kontrollieren Sieitte die Drahtanschlüsse am Klemmenbrett,
  die Schraubenspannung,
  und die Brückeninstallation.

CE

Dieses Gerät entspricht den folgenden EG-Richtlinien:

• 73/23/EWG vom 19.02.1973 (Niederspannung) und nachfolgenden Änderungen;
• 89/336/EWG vom 03.05.1989 (elektromagnetische Verträglichkeit) und nachfolgenden Änderungen;
• 93/68/EWG vom 22.07.1993 (Niederspannung) und nachfolgenden Änderungen;

Wichtiger Hinweis: Wir das Kochfeld über einem Einbaubackofen installiert, müssen die Elektroanschlüsse (der des Kochfeldes und der des Backofens) getrennt vorgenommen werden, und dies nicht nur aus Sicherheitsgründen, sondern auch um den Backofen ggf. leichter herausziehen zu konnen.

KOCHFELDER	MK 64 R
Kochzonen	Leistung (in W)	Durchmesser (in mm)
Hinten links	R 1800	180
Vorne links	R 1200	140
Hinten rechts	R 1400	160
Vorne rechts	R 1800	180
Gesamtleistung	6200
	R = einfache Strahlerkochzone

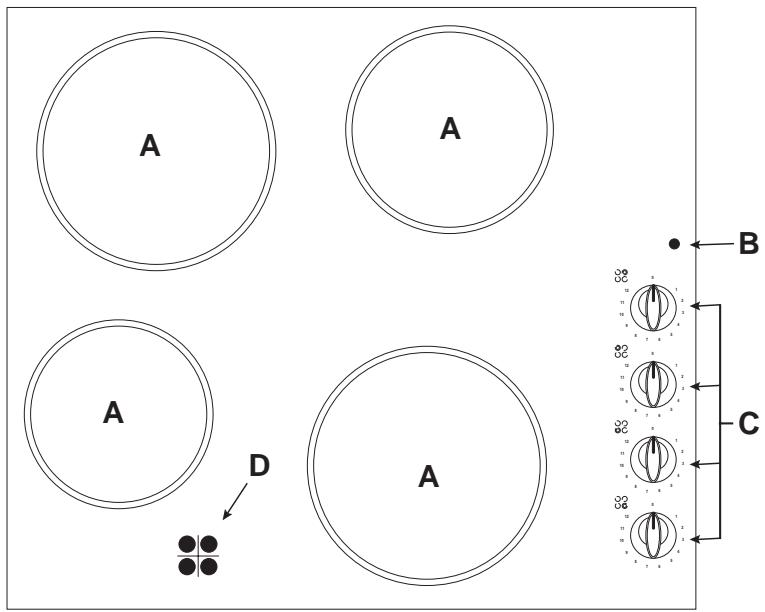

Geräteansicht

A Kochzonen
B Kontrolleuche
C Schaltknöpfe
D Restwärme-Kontrolleuchten

Die verschiedenen Funktionen der Kochmulde

Beschreibung der Heizelemente

Bei den Strahlerelementen handelt es sich umkreisfürmige Heizwiderstände, die nach Einschalten in weniger Sekunden glühend werden.

Die Kombi/Halogenstrahler, mit der die Kochmulde ausgestattet ist, bestehen aus 2 Halogenlampen und einem

kreisförmigen Heizwiderstand. Dank dieser Kombination wird eine äußert optimale Wärmeverteilung auf der gesamten Kochzone gewährleistet, die Vorteile der Halogenlampen bleiben unveränderlich erhalten.

Haupteigenschaft der Halogenlampen ist die gleichzeitige

Ausstrahlung einer groBen Licht- und Wärmemenge, und

dies bedeutet:

• schnelles Aufheizen, wie das eines Gasbrenners
• und genau so rasches Abschalten.

Ihr Einsatz ist äußert einfach, so wie der der anderen Heizelemente. Beachten Sie hierzu die Tabelle.

Schaltknöpf

Jede Kochzone ist mit einem entsprechenden chaltknopf ausgestattet, der eine stufenlose Einstellung der Temperatur von min.1 - max.12 gewährleistet. Zur korrekten Einstellungziehen Sieitte die Tabelle 1 zu Rate.

Betriebskontrolleuche (B)

Thesee zeigt an, ob eine oder mehrere Zonen eingeschaltet sind.

Restwärme-Kontrolleuche (D)

Die auch bei ausgeschalteter Kochzone anziegt, daß eine oder mehrere Kochzonen noch eine Temperatur von mehr als 60^ aufweisen. Einige Modelle sind mit 4 Restwärme-Kontrolleuchten bestrückt, eine pro Kochzone.

Pos	Einstellungen der Kochzonen
0	Ausgeschaltet
1	Schmelzen von Butter, Schokolade
2	Zum Erhitzen von Flüssigkeiten
3
4	Für Cremes und Soßen
5
6	Suppenfleisch, Kalbsragout, Süßspeisen
7
8	Nudeln, Reis
9
10	Koteletts, Fisch, Omeletts
11
12	Fritieren

Praktische Ratschlage zum Einsatz des Gerätes

Sie können Ihr Kochfeld optimal nutzen, wenn Sie beim Kochen bzw. bei der Zubereitung von Speisen eine grundlegende Regel in beachten.

• Verwenden Sie Kochgeschirr mit flachem Boden, um sicherzustellen, dass dieser ganz auf der Heizfläche aufliegt.

• Benutzen Sie stets Kochgeschirr, dessen Durchmesser mit dem der Kochzone übereinstimmt, d.h. dessen Boden die Kochzone ganz bedeckt, so dass die gesamte Wärme genutzt wird.

• Achten Sie darauf, dass der Boden des Kochgeschirrs trocken und sauber ist; nur so ist ein perfektes Aufliegen des Geschirrbodens sowie eine lange Lebensdauer von Kochzone und Geschirr gewährleistet.
• Vermeiden Sie den Einsatz von Kochgeschirr, das auch auf Gasflammen verwendet wird. Die äußert hohe Hitzekonzentration der Gasbrenner * ^2 kte die Topfböden leicht verformen. Demnach * ^3 wurden bei Verwendung desselben Geschirrs auf Glaskeramik-Kochfeldern die gewünschten optimalen Ergebnisse niemals erreicht.
• Lassen Sie niemals eine Kochzone eingeschaltet, wenn kein Topf darauf steht. Auf diese Weise wurde die Kochzone in kürzester Zeit auf Höchsttemperatur gebracht, was Schäden an den Heizelementen zur Folge haben können.
• Das Glaskeramikkochfeld ist sowohl gegen Temperaturschocks als auch gegen Mechanische Schocks beständig. Dennoch kann es durch Stöße bzw. Aufprall von spitzen Gegenständen zerbrechen. Schalten Sie das Gerät in thism Falle umgehend vom Stromnetz und wenden Sie sich zwecks Reparatur des Kochfeldes an eine zuständige Kundendienstelle.

Halten Sie das Kochfeld stets sauber. Stellen Sie vor der Reinigung sicher, dass die Kochzonen ausgeschaltet und erkaltet sind.

Edelstahlrahmen (nur an verschiedene Modellen)

Auf den Edelstahlteilen konnten Flecken zurückbleiben, sollte stark kalkhaltiges Wasser oder ein scharfes (phosphorhaltiges) Spülmittel für längerere Zeit darauf stehenbleiben. Es ist ratsam, das Kochfeld nach der Reinigung gut nachzuspelen und abzutrocknen. Wirde versehentlich Wasser darauf verschüttet, muss es sofort sorgsam getrocknet werden.

Reinigung und Pflege des Kochfeldes

Die als Heizfläche eingesetzte Glaskeramikplatte ist vollkommen glatt und porenfrei; sie ist sowohl gegen Temperaturschocks als auch gegen Mechanische

Schocks beständig. Damit ihre ursprünglichen Eigenschaften erhalten bleiben, empfehlen wir folgende Pflege:

• Zur tätiglichen Pflege genugts, die Platte mit einem feuchten Schwamm abzuwischen und mit Kuchenpapier abzutrocknen.
• Bei entsprechenden starker Verschmutzung solle ein spezielles Reinigungsmittel für Glaskeramik verwendet werden; anschließend ist die Platte mit Wasser abzuspälen und sorgfältig abzutrocknen.
• Starke Verschmutzungen setzen sich mit einem Schaber (Klingenschaber) entfernen. Sie sollenn sochnell wie möglich - und nicht erst nach Abkühlen des Kochfeldes - halten werden, um zu vermeiden, dass sich die Verschmutzungen festsetzen. Gute Ergebnisse setzen sich auch mit einem -für Glaskeramik geeigneten Spezialschwamm aus Edelstahlwolle - und einer einfahren Spüllauge erzielen.
• Nach der Reinigung kann das Kochfeld mit einem Pflegeprodukt nachbehandelt werden: Der unsichtbare Schutzfilm, den ein solches Produkt hinterlässt, schützt die Oberfläche, falls Speisen überkochen. Es empfehlts sich, die Platte erst zu reinigen, wenn sie abgekühlt ist.
• Achten Sie darauf, das Kochfeld nach der Reinigung stets mit klarem Wasser abzuspulen und anschließend abzutrocknen. Reinigungsmittelrückstände konnten sich)namlich bei der{nachsten Benutzung des Kochfeldes festsetzen.

Wichtige Empfehlungen

• Die Verwendung von Scheuermitteln sowie scharfen oder chemischen Reinigungsmitteln, wie Backofensprays, Fleckenentferner, Rostent-fernungsmittel, Reiniger in Pulverform und Scheuerschwämme, welche die Oberfläche des Kochfeldes dauerhaft beschädigen * 們 den, ist absolut zu vermeiden.
• Halten Sie sãmtliche Gegenstände, die schmelzen konnten, wie Plastikteile oder Kunststoffe sowie Zucker oder stark zuckerhaltige Speisen von dem Kochfeld fern. Sollten derartige Materialien dennoch auf dem Kochfeld geschmolzen sein, müssen sie sofort mit einem Schaber (Klingenschaber) von der noch bereits Kochzone entfernt werden.
• Das Kochfeld ist ausschließlich zum Kochen zu verwenden. Auch wenn das Gerät nicht benutzt wird,)dürfen keine Gegenstände darauf abgelegt werden.Verwenden Sie das Kochfeld also nicht als Ablage (z.B. für Besteck, Töpfe, Kuchentücher usw.) und auch nicht als Unterlage zum Schneiden.
• Aluverpackungen, Klarsichtfolie oder Behältnisse aus Plastik dürfen niemals auf die bereits oder auch nur noch lauwarmen Oberflächen gelegt bzw. gestellt werden.
• Verwenden Sie zur Reinigung des Kochfeldes keine Dampf- oder Hochdruckreinigungsgeräte.
• Legen Sie keine Metallgegenstände, wie Messer, Gabeln, Löffel, Deckel usw. auf das Kochfeld:
• Wärmen Sie Dosengerichte niemals in der noch geschlossenen Dose auf: sie können explodieren.

Alle auf eine solche unsachgemäße Behandlung des Kochfeldes zurückzuführenden Schäden haben einen sofortigen Ausschluss aus der Garantie zur Folge.
