Tipo di prodotto	Piano cottura elettrico da incasso
Marca	INDESIT
Modello	PIM 604 IX
Dimensioni di taglio (L x P)	555 x 475 mm
Dimensioni totali (L x P x A)	580 x 510 x 50 mm (stima)
Peso netto	8 kg (stima)
Alimentazione elettrica	220-230 V / 380-400 V 3N~ 50/60 Hz
Potenza massima assorbita	7000 W
Numero di fuochi	4 piastre elettriche
Tipo di fuochi	Normali e rapide (identificabili da un punto rosso)
Regolazione della potenza	6 posizioni (da 0 a 6) tramite manopola
Materiale della superficie	Acciaio inossidabile
Spia di funzionamento	Sì, per ogni piastra
Sicurezza	Non utilizzare con timer esterno o telecomando; superfici calde
Pulizia e manutenzione	Spugna umida, non usare pulitore a vapore né prodotti abrasivi; oliare le piastre tiepide
Installazione	Da incasso, necessita di areazione; collegamento elettrico tramite morsettiera
Pezzi di ricambio	Disponibili tramite servizio post-vendita INDESIT
Riparabilità	Riparazione solo da tecnico autorizzato
Classe dell'apparecchio	Classe 3 (da incasso)
Utilizzo	Domestico, non professionale

Domande frequenti - PIM 604 IX INDESIT

Come installare il piano cottura INDESIT PIM 604 IX?

L'installazione deve essere eseguita da un professionista. Il taglio del piano di lavoro deve essere di 555 x 475 mm. Il piano necessita di areazione: la cavità deve essere priva di parete posteriore o avere aperture per l'aria. Il collegamento elettrico avviene tramite morsettiera (cavo non fornito). Rispettare le distanze minime dai mobili (600 mm) e dalla cappa (650 mm).

Quale tipo di cavo di alimentazione è necessario?

Il cavo non è fornito. A seconda della rete, utilizzare: H05RR-F 5x1,5 mm² per 380-400 V 3N~, H05RR-F 4x1,5 mm² per 380-400 V 2N~, o H05RR-F 3x2,5 mm² per 220-230 V 1N~. La sezione deve essere adatta alla potenza di 7000 W.

Come utilizzare le piastre elettriche?

Ruotare la manopola corrispondente sulla posizione desiderata (da 0 a 6). La posizione 1 è la potenza minima, 6 la massima. La spia si accende quando la piastra è in funzione. Utilizzare pentole a fondo piatto e di diametro adatto alla piastra.

Cosa fare in caso di ustione o incendio sul piano?

Non usare mai acqua per spegnere un fuoco di grasso. Spegnere l'apparecchio e coprire la fiamma con un coperchio o una coperta antifuoco. In caso di ustione, raffreddare immediatamente sotto acqua fredda e consultare un medico.

Come pulire il piano in acciaio inox?

Scollegare l'apparecchio. Utilizzare una spugna umida con un detergente delicato, quindi asciugare con un panno morbido. Non utilizzare mai pulitore a vapore, abrasivi o spugne metalliche. Per le piastre elettriche, pulire con spugna umida e oliare leggermente quando sono tiepide.

Posso usare un timer esterno per accendere il piano?

No, è vietato utilizzare un timer esterno o un sistema di comando a distanza. L'apparecchio deve essere acceso solo manualmente tramite le manopole.

Cosa significa la spia rossa su una piastra?

Il punto rosso indica una piastra rapida, che si riscalda più velocemente di una piastra normale. La sua potenza massima è più elevata.

Come sapere quale manopola corrisponde a quale piastra?

Ogni manopola è identificata da un simbolo o un numero corrispondente alla posizione della piastra sul piano di cottura. Fare riferimento allo schema nel manuale.

La piastra si riscalda anche in posizione 0?

No, in posizione 0 (spento) la piastra non si riscalda. La spia è spenta. Assicurarsi che la manopola sia su 0 dopo l'uso.

Dove trovare i pezzi di ricambio per questo modello?

Contattare il servizio post-vendita INDESIT. Tenere a portata di mano il modello (PIM 604 IX) e il numero di serie (S/N) riportato sulla targhetta. I pezzi sono disponibili presso i centri autorizzati.

MANUALE UTENTE PIM 604 IX INDESIT

Istruzioni per l'uso

PIANO

Sommario

Istruzioni per l'uso,1

Avvertenze,3

Assistenza,9

Descrizione dell'apparecchio,11

Installazione, 14

Avvio e utilizzo,15

Precauzioni e consigli,16

Manutenzione e cura,16

ES

Español

ATTENZIONE: Questo apparecchio e le sue parti accessibili diventano molto caldi durante l'uso. Bisogna fare attenzione ed evitare di toccare gli elementi riscaldanti. Tenere lontani i bambini inferiori agli 8 anni se non continuamente sorvegliati. Il presente apparecchio può essere utilizzato dai bambini a partire dagli 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali oppure con mancanza di esperienza e di conoscenza se si trovano sotto adeguata sorveglianza oppure se sono stati istruiti circa l'uso dell'apparecchio in modo sicuro e se si rendono conto dei pericoli correlati. I bambini non devono giocare con l'apparecchio. Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambini senza sorveglianza.

ATTENZIONE: Lasciare un fornello incustodito con grassi e olii può essere pericoloso e può provocare un incendio. Non bisogna MAI tentare di spegnere una fiamma/incendio con acqua, bensì bisogna spegnere l'apparecchio e coprire la fiamma per esempio con un coperchio o con una coperta ignifuga.

ATTENZIONE: Rischio di incendio: non lasciare oggetti sulle superfici di cottura.

Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell'apparecchio.

L'apparecchio non è destinato a essere messo in funzione per mezzo di un temporizzatore esterno oppure di un sistema di comando a distanza separato.

ATTENZIONE: l'uso di protezioni del piano inappropriate può causare incidenti.

GB

Warnings

• il tipo di anomalia
  • il modello della macchina (Mod.)
• il numero di serie (S/N)

Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull'apparecchio.

Non ricorrete mai a tecnici non autorizzati e rifiutate sempre l'installazione di pezzi di ricambio non originali.

Assistenza Attiva 7 giorni su 7

ASSISTENZA - RICAMBI - ACCESSORI

199.199.199

NUMERO UNICO

Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero Unico Nazionale 199.199.199* per essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama.

È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

Estensione di garanzia Airbag

Airbag è il servizio esclusivo creato da Ariston che integra e prolunga nel tempo i contenuti della garanzia standard: con una modica cifra protegge il cliente da ogni imprevisto riguardante l'assistenza e la manutenzione dell'elettrodomestico. Per i 5 anni successivi alla data di acquisto il cliente che aderisce al programma Airbag avrà diritto gratuitamente a:

• l'intervento entro 48 ore dalla chiamata;
- il contributo per spese di trasferta del Tecnico (diritto di chiamata);
- la manodopera;
• le parti di ricambio originali;
- il trasporto dell'elettrodomestico non riparabile in loco. Inoltre, qualora l'elettrodomestico non sia riparabile la garanzia prevede la sostituzione a prezzo agevolato in funzione dell'anzianità del prodotto.

* Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama dal telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'operatore telefonico utilizzato.

Le suddette tariffe potrebbero essere soggette a variazione da parte dell'operatore telefonico; per maggiori informazioni consultare il sito www.indesit.com.

GB

Assistance

Communicating:

Descrizione dell'apparecchio

Vista d'insieme

1 PIASTRA ELETTRICA
2 Spia FUNZIONAMENTO PIASTRA ELETTRICA
3 Manopole di comando delle PIASTRE ELETTRICHE

• PIASTRE ELETTRICHE possono essere di vari diametri e potenze diverse: “normali” o “rapide”, quest’ ultime si riconoscono dalle altre per la presenza di un bollo rosso al centro.
• Spia FUNZIONAMENTO PIASTRA ELETTRICA si accende per qualsiasi posizione della manopola diversa da quella di spento
• Manopole di comando delle PIASTRA ELETTRICHE per la regolazione della fiamma o della potenza.

GB

! È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.
! Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

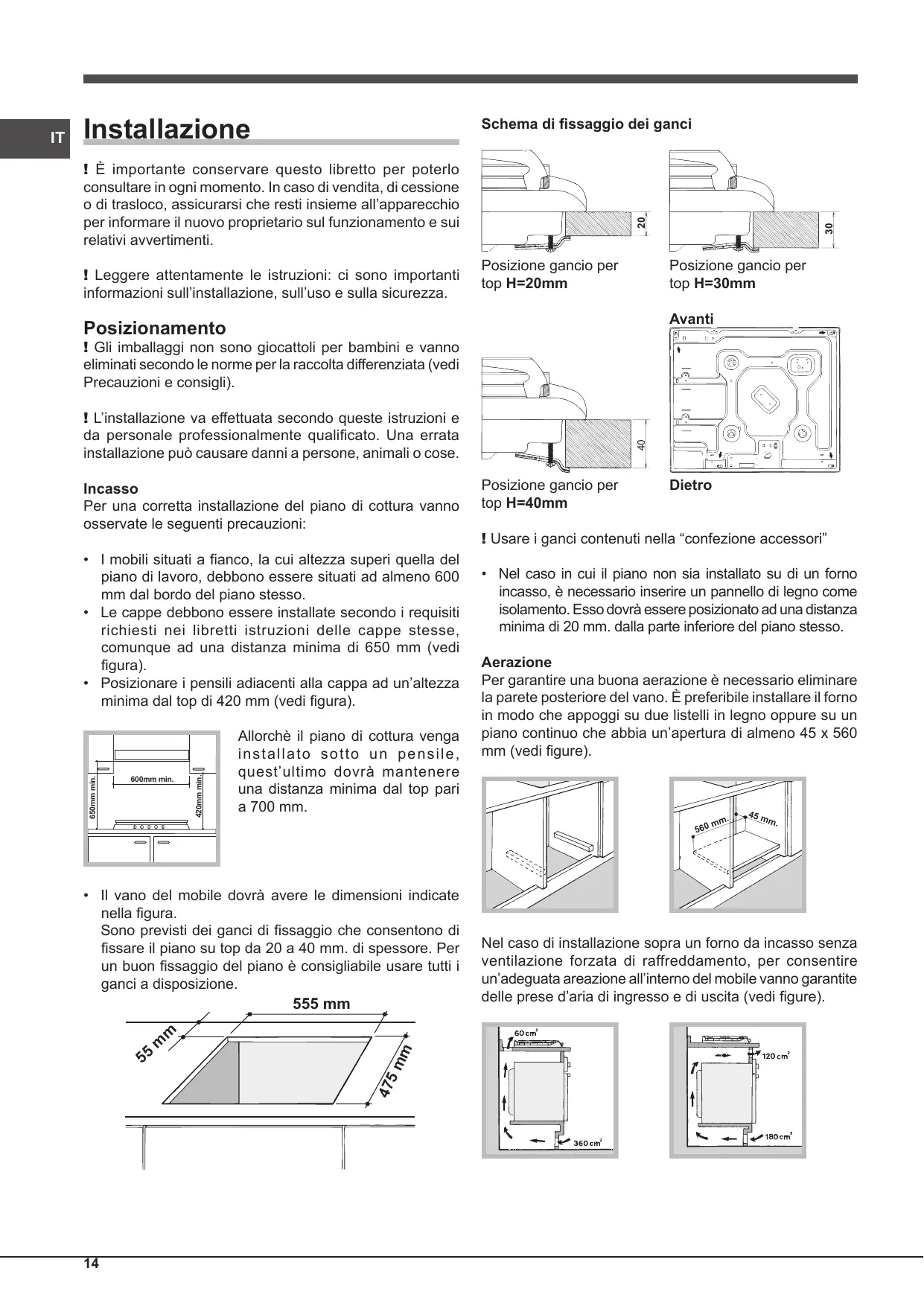

Posizionamento

! Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli).
! L'installazione va effettuata secondo queste istruzioni e da personale professionalmente qualificato. Una errata installazione può causare danni a persone, animali o cose.

Incasso

Per una corretta installazione del piano di cottura vanno osservate le seguenti precauzioni:

• I mobili situati a fianco, la cui altezza superi quella del piano di lavoro, debbono essere situati ad almeno 600 mm dal bordo del piano stesso.
• Le cappe debbono essere installate secondo i requisiti richiesti nei libretti istruzioni delle cappe stesse, comunque ad una distanza minima di 650 mm (vedi figura).
• Posizionare i pensili adiacenti alla cappa ad un'altezza minima dal top di 420 mm (vedi figura).

Allorchè il piano di cottura venga installato sotto un pensile, quest'ultimo dovrà mantenere una distanza minima dal top pari a 700 mm.

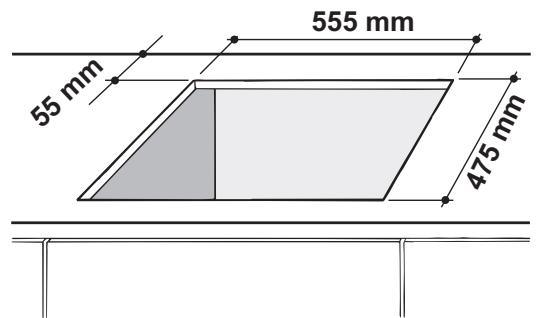

- Il vano del mobile dovrà avere le dimensioni indicate nella figura.

Sono previsti dei ganci di fissaggio che consentono di fissare il piano su top da 20 a 40 mm. di spessore. Per un buon fissaggio del piano è consigliabile usare tutti i ganci a disposizione.

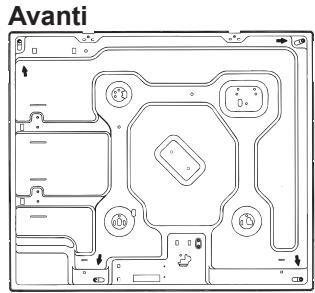

Schema di fissaggio dei ganci

Posizione gancio per top H=20mm

Posizione gancio per top H=30mm

Posizione gancio per top H=40mm

Dietro

! Usare i ganci contenuti nella “confezione accessori”

- Nel caso in cui il piano non sia installato su di un forno incasso, è necessario inserire un pannello di legno come isolamento. Esso dovrà essere posizionato ad una distanza minima di 20 mm. dalla parte inferiore del piano stesso.

Aerazione

Per garantire una buona aerazione è necessario eliminare la parete posteriore del vano. È preferibile installare il forno in modo che appoggi su due listelli in legno oppure su un piano continuo che abbia un'apertura di almeno 45 x 560 mm (vedi figure).

Nel caso di installazione sopra un forno da incasso senza ventilazione forzata di raffreddamento, per consentire un'adeguata areazione all'interno del mobile vanno garantite delle prese d'aria di ingresso e di uscita (vedi figure).

Collegamento elettrico

I piani elettrici non sono dotati di cavo di alimentazione in quanto il cavo va dimensionato in base al tipo di collegamento elettrico utilizzato (vedi schema di connessione seguente). Per allacciare il cavo procedere come segue:

• Aprire la scatola morsettiera svitando la vite "V" ed aprire il coperchio (vedi figura).
• Allacciare i fili in accordo con il diagramma riportato in figura.
• Fissare il cavo nel fissacavo “F”, richiudere e fissare il coperchio con la vite “V” (vedi figura).

Allacciamento del cavo di alimentazione alla rete

Montare sul cavo una spina normalizzata per il carico indicato nella targhetta caratteristiche.

In caso di collegamento diretto alla rete è necessario interporre tra l'apparecchio e la rete un interruttore onnipolare con apertura minima fra i contatti di 3 mm dimensionato al carico e rispondente alle norme in vigore (il filo di terra non deve essere interrotto dall'interruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50°C la temperatura ambiente.

! L'installatore è responsabile del corretto collegamento elettrico e dell'osservanza delle norme di sicurezza. Prima di effettuare l'allacciamento accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;
• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche;
• la tensione di alimentazione sia compresa nei valori nella targhetta caratteristiche;
• la presa sia compatibile con la spina dell'apparecchio. In caso contrario sostituire la presa o la spina; non usare prolunghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili.

! Il cavo non deve subire piegature o compressioni.

! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza).

! L'azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

! Nel caso di installazione sopra un forno da incasso l'allaccio elettrico del piano e quello del forno deve essere realizzato separatamente, sia per ragioni di sicurezza elettrica che per facilitare l'eventuale estraibilità del forno.

TARGHETTA CARATTERISTICHE
Collegamenti elettrici	Tensione a 220-230V/380-400V 3N ~ 50/60 Hz Potenza massima assorbita 7000 W
	Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:- 2006/95/CEE del 12/12/06 (Bassa Tensione) e successive modificazioni- 2004/108/CEE del 15/12/04 (Compatibilità Elettromagnetica) e successive modificazioni- 93/68/CEE del 22/07/93 e successive modificazioni.- 2012/19/CE e successive modificazioni.

Avvio e utilizzo

! Su ciascuna manopola è indicata la posizione della piastra elettrica corrispondente.

Piastre elettriche

La regolazione può essere effettuata ruotando la manopola corrispondente in senso orario o anti-orario su 6 posizioni diverse:

Pos.	Piastra normale o rapida
0	Spento
1	Potenza minima
2 - 5	Potenze intermedie
6	Potenza massima

! Nel paragrafo “Consigli pratici per l’uso” sono riportate le corrispondenze fra le posizioni e l’uso per il quale le piastre sono consigliate.

Consigli pratici per l'uso delle piastre elettriche

Per evitare dispersioni di calore e danni alla piastra è bene usare recipienti con fondo piano e di diametro non inferiore a quello della piastra.

Pos.	Piastra normale o rapida
0	Spento.
1	Cottura di verdure, pesci.
2	Cottura di patate (a vapore) minestre, ceci, fagioli.
3	Proseguimento di cottura di grandi quantità di cibi, minestroni.
4	Arrostire (medio).
5	Arrostire (forte).
6	Rosolare o raggiungere bollitura in poco tempo.

! Prima di utilizzarle per la prima volta, è necessario riscaldare le piastre di cottura alla massima temperatura per circa 4 minuti, senza pentola. Durante questa fase iniziale, il rivestimento protettivo si indurisce e raggiunge la massima resistenza.

Precauzioni e consigli

! L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza.

Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

• Questo apparecchio riguarda un apparecchio da incasso di classe 3.
• Le istruzioni sono valide solo per i paesi di destinazione i cui simboli figurano sul libretto e sulla targa matricola.
• L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.
• L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.
• Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.
• L'apparecchio deve essere usato per cuocere alimenti, solo da persone adulte e secondo le istruzioni riportate in questo libretto. Ogni altro uso (ad esempio: riscaldamento di ambienti) è da considerarsi improprio e quindi pericoloso. Il costruttore non può essere considerato responsabile per eventuali danni derivanti da usi impropri, erronei ed irragionevoli.
• Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del forno.
• Non ostruire le aperture di ventilazione e di smaltimento di calore.
• Assicurarsi sempre che le manopole siano nella posizione “●”/“○” quando l’apparecchio non è utilizzato.
• Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.
• Non fare pulizia o manutenzione senza aver prima staccato la spina dalla rete elettrica.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l'Assistenza (vedi Assistenza).
• Assicurarsi che i manici delle pentole siano sempre rivolti verso l'interno del piano cottura per evitare che vengano urtati accidentalmente.
  • Non lasciare accesa la piastra elettrica senza pentole.
  • Non utilizzare pentole instabili o deformate.
• Non è previsto che l'apparecchio venga utilizzato da persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, da persone inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull'uso dell'apparecchio.
• Evitare che i bambini giochino con l'apparecchio.
• L'apparecchio non è destinato a essere messo in funzione per mezzo di un temporizzatore esterno oppure di un sistema di comando a distanza separato.

Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2012/19/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Manutenzione e cura

Escludere la corrente elettrica

Prima di ogni operazione isolare l'apparecchio dalla rete di alimentazione elettrica.

Pulire l'apparecchio

! Evitare l'uso di detergenti abrasivi o corrosivi, quali gli smacchiatori e prodotti antiruggine, i detersivi in polvere e le spugne con superficie abrasiva: possono graffiare irrimediabilmente la superficie.

! Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell'apparecchio.

• Per una manutenzione ordinaria, è sufficiente lavare il piano con una spugna umida, asciugando quindi con una carta assorbente per cucina.
• Le piastre elettriche si puliscono con uno strofinaccio umido e si ungono con un pò d'olio quando sono ancora tiepide.
• L'acciaio inox può rimanere macchiato se a contatto per lungo tempo con acqua fortemente calcarea o con detergenti aggressivi (contenenti fosforo). Si consiglia di sciacquare abbondantemente ed asciugare dopo la pulizia. E' inoltre opportuno asciugare eventuali trabocchi d'acqua.
