Тип виробу	Вбудована електрична варильна поверхня
Бренд	INDESIT
Модель	PIM 604 IX
Розміри вирізу (Ш x Г)	555 x 475 мм
Габаритні розміри (Ш x Г x В)	580 x 510 x 50 мм (приблизно)
Вага нетто	8 кг (приблизно)
Електроживлення	220-230 В / 380-400 В 3N~ 50/60 Гц
Максимальна споживана потужність	7000 Вт
Кількість конфорок	4 електричні конфорки
Тип конфорок	Звичайні та швидкі (позначені червоною точкою)
Регулювання потужності	6 позицій (від 0 до 6) за допомогою ручки
Матеріал поверхні	Нержавіюча сталь
Індикатор роботи	Так, для кожної конфорки
Безпека	Не використовуйте із зовнішнім таймером або пультом дистанційного керування; гарячі поверхні
Чищення та догляд	Волога губка, без пароочисника та абразивних засобів; змащуйте конфорки маслом, коли вони теплі
Встановлення	Вбудовування, потребує вентиляції; електричне підключення через клемну колодку
Запчастини	Доступні через сервісний центр INDESIT
Ремонтопридатність	Ремонт лише сертифікованим техніком
Клас приладу	Клас 3 (вбудовуваний)
Використання	Побутове, не професійне

Часті запитання - PIM 604 IX INDESIT

Як встановити варильну поверхню INDESIT PIM 604 IX?

Встановлення повинен виконувати професіонал. Виріз у стільниці має бути 555 x 475 мм. Поверхня потребує вентиляції: порожнина повинна бути без задньої стінки або мати вентиляційні отвори. Електричне підключення здійснюється через клемну колодку (кабель не входить у комплект). Дотримуйтесь мінімальних відстаней до меблів (600 мм) та витяжки (650 мм).

Який тип кабелю живлення потрібен?

Кабель не входить у комплект. Залежно від вашої мережі використовуйте: H05RR-F 5x1,5 мм² для 380-400 В 3N~, H05RR-F 4x1,5 мм² для 380-400 В 2N~, або H05RR-F 3x2,5 мм² для 220-230 В 1N~. Перетин повинен відповідати потужності 7000 Вт.

Як користуватися електричними конфорками?

Поверніть відповідну ручку в потрібне положення (від 0 до 6). Положення 1 — мінімальна потужність, 6 — максимальна. Індикатор загоряється, коли конфорка працює. Використовуйте посуд з плоским дном і діаметром, що відповідає конфорці.

Що робити у разі опіку або пожежі на поверхні?

Ніколи не використовуйте воду для гасіння жирової пожежі. Вимкніть прилад і накрийте полум'я кришкою або протипожежною ковдрою. У разі опіку негайно охолодіть під холодною водою та зверніться до лікаря.

Як чистити поверхню з нержавіючої сталі?

Відключіть прилад. Використовуйте вологу губку з м'яким миючим засобом, потім витріть м'якою тканиною. Ніколи не використовуйте пароочисник, абразивні засоби або металеві губки. Для електричних конфорок чистіть вологою губкою і злегка змащуйте маслом, коли вони теплі.

Чи можна використовувати зовнішній таймер для ввімкнення поверхні?

Ні, заборонено використовувати зовнішній таймер або систему дистанційного керування. Прилад слід вмикати лише вручну за допомогою ручок.

Що означає червоний індикатор на конфорці?

Червона точка вказує на швидку конфорку, яка нагрівається швидше, ніж звичайна. Її максимальна потужність вища.

Як дізнатися, яка ручка відповідає якій конфорці?

Кожна ручка позначена символом або номером, що відповідає розташуванню конфорки на варильній поверхні. Зверніться до схеми в інструкції.

Чи нагрівається конфорка в положенні 0?

Ні, у положенні 0 (вимкнено) конфорка не нагрівається. Індикатор не світиться. Переконайтеся, що ручка після використання знаходиться в положенні 0.

Де знайти запчастини для цієї моделі?

Зверніться до сервісного центру INDESIT. Майте при собі модель (PIM 604 IX) та серійний номер (S/N), зазначений на табличці з даними. Запчастини доступні через авторизовані центри.

ПОСІБНИК КОРИСТУВАЧА PIM 604 IX INDESIT

Інструкція по використанню

Варильна поверхня

Зміст

Інструкція по використанню,2

Запобіжні заходи,8

Допомога,10

Опис приладу,13

Установка,42

Ввімкнення і використання,43

Запобіжні заходи та поради,44

Обслуговування та догляд,44

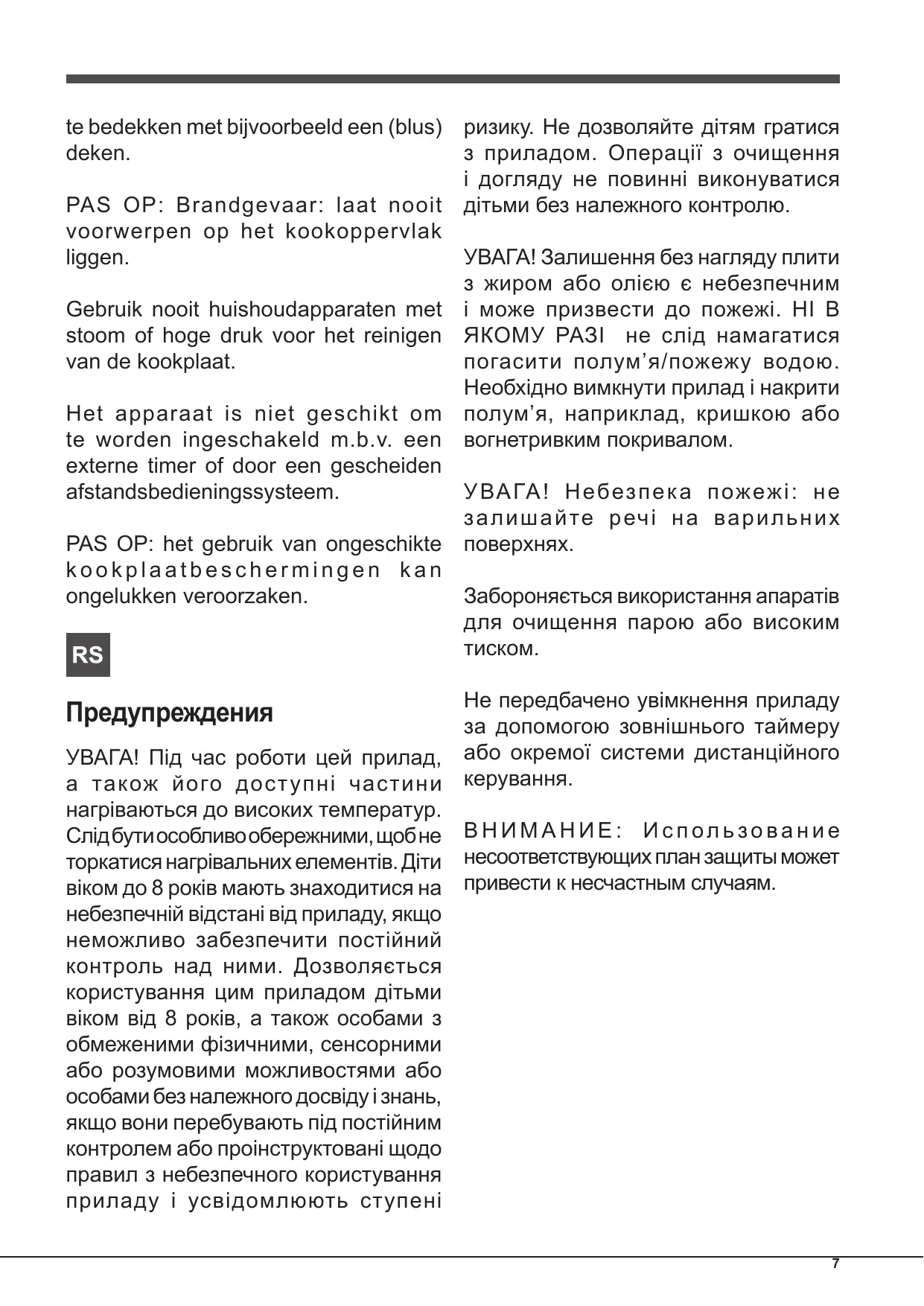

УВАГА! Під час роботи цей прилад, а також його доступні частини нагріваються до високих температур. Слід бути особливо обережними, щоб не торкатися нагрівальних елементів. Діти віком до 8 років мають знаходитися на небезпечній відстані від приладу, якщо неможливо забезпечити постійний контроль над ними. Дозволяється користування цим приладом дітьми віком від 8 років, а також особами з обмеженими фізичними, сенсорними або розумовими можливостями або особами без належного досвіду і знань, якщо вони перебувають під постійним контролем або проінструктовані щодо правил з небезпечного користування приладу і усвідомлюють ступені ризику. Не дозволяйте дітям гратися з приладом. Операції з очищення і догляду не повинні виконуватися дітьми без належного контролю.

УВАГА! Залишення без нагляду плити з жиром або олією є небезпечним і може призвести до пожежі. НІ В ЯКОМУ РАЗІ не слід намагатися погасити полум'я/пожежу водою. Необхідно вимкнути прилад і накрити полум'я, наприклад, кришкою або вогнетривким покривалом.

УВАГА! Небезпека пожежі: не залишайте речі на варильних поверхнях.

Забороняється використання апаратів для очищення парою або високим тиском.

Не передбачено увімкнення приладу за допомогою зовнішнього таймеру або окремої системи дистанційного керування.

УВАГА! Під час роботи цей прилад, а також його доступні частини нагріваються до високих температур. Слід бути особливо обережними, щоб не торкатися нагрівальних елементів. Діти віком до 8 років мають знаходитися на небезпечній відстані від приладу, якщо неможливо забезпечити постійний контроль над ними.

Дозволяється користування цим приладом дітьми віком від 8 років, а також особами з обмеженими фізичними, сенсорними або розумовими можливостями або особами без належного досвіду і знань, якщо вони перебувають під постійним контролем або проінструктовані щодо правил з небезпечного користування приладу і усвідомлюють ступені ризику. Не дозволяйте дітям гратися з приладом. Операції з очищення і догляду не повинні виконуватися дітьми без належного контролю.

УВАГА! Небезпечно залишати без нагляду плити з жиром або олією, тому що це може призвести до пожежі. НІ В ЯКОМУ РАЗІ не слід намагатися погасити полум'я/пожежу водою. Необхідно вимкнути прилад і накрити полум'я, наприклад, кришкою або вогнетривким покривалом.

УВАГА! Небезпека пожежі: не залишайте речі на варильних поверхнях.

Забороняється використання апаратів

для очищення парою або високим тиском.

Не передбачено увімкнення приладу за допомогою зовнішнього таймеру або окремої системи дистанційного керування.

УВАГА! використання невідповідних захисних пристроїв вариальної поверхні може призвести до нещасних випадків.

Сервісна служба

Повідомляти:

• модель приладу (Mod.) • серійний номер (S/N)

Цю інформацію можна знайти на табличці з характеристиками, яка розташована на холодильному відділенні внизу ліворуч.

IT

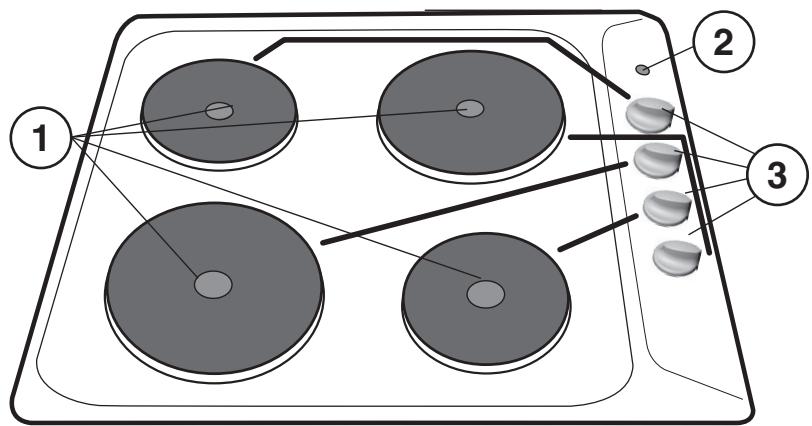

1 ЕЛЕКТРИЧНА ПЛИТА 2 Індикатор роботи ЕЛЕКТРИЧНОЇ ПЛИТИ 3 Ручки управління ЕЛЕКТРИЧНОЇ ПЛИТИ

• ЕЛЕКТРИЧНІ ПЛИТИ можуть мати різні діаметри і працюють при різних рівнях потужності. Дані значення потужності можуть бути "нормальними" або "швидкими" (останні можна відрізнити від інших наявністю червоної плями в середині плити).
• ІНДИКАТОР РОБОТИ ЕЛЕКТРИЧНОЇ ПЛИТИ включається щоразу, коли ручка переміщується з положення "вимкнено".
• Ручки управління для ЕЛЕКТРИЧНИХ ПЛИТ регулюють потужність або кількість полум'я.

! Перед початком експлуатації Вашої нової плити, будь ласка, прочитайте уважно цю інструкцію по використанню. Вона містить важливу інформацію з безпечної експлуатації, монтажу та догляду за плитою. ! Будь ласка, зберігайте цю інструкцію доступною для подальших консультацій в майбутньому. У разі передачі плити новим власникам, необхідно також передати їм цю інструкцію.

Встановлення

! Тримайте пакувальні матеріали в недоступному для дітей місці. Це може призвести до удушення (дивіться Запобіжні заходи та поради). ! Прилад повинен бути встановлений кваліфікованим фахівцем відповідно до інструкцій. Неправильна установка може завдати шкоди людям і тваринам або може призвести до пошкодження майна.

Встановлення плити

Наступні запобіжні заходи, які необхідно дотримуватися при встановленні плити:

• Кухонні шафи, прилеглі до плити і над нею, повинні бути розташовані на відстані не менше 600 мм від краю плити.
• Витяжки повинні бути встановлені відповідно до їх інструкцій з експлуатації та установки і на відстані не менше 650 мм від плити (дивіться малюнок).
• Розташування настінних шаф поруч з витяжкою має бути на висоті не менше 420 мм від поверхні (дивіться малюнок).

Якщо плита встановлюється під шафою, тоді відстань між шафою і плитою має бути мінімум 700 мм.

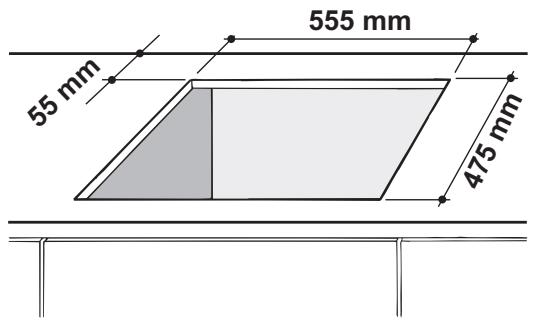

- Місце для встановлення плити повинно відповідати розмірам, які вказані на малюнку. Кріплення для плити, які надаються в комплекті, дозволяють Вам закріпити плиту до стільниці, яка має товщину від 20 до 40 мм. Для забезпечення надійної фіксації плити до стільниці, ми рекомендуємо Вам використовувати всі кріплення.

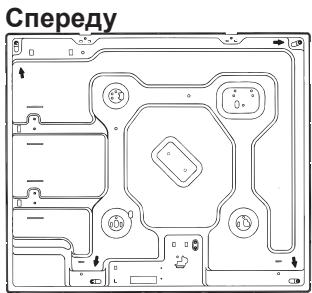

Діаграма фіксації кріплень

Розташування кріплення до стільниці H=20mm

Розташування кріплення до стільниці H=30mm

Розташування кріплення до стільниці H=40mm

Ззаду для

! Використовуйте кріплення, які надаються в "комплекті поставки" - У випадку, якщо під плитою не встановлена вбудована духовка, то для утримання тепла необхідно встановити дерев'яну панель, як утеплювач. Вона повинна бути розміщена на відстані не менше 20 мм від нижньої частини плити.

Вентиляція

Для забезпечення достатньої вентиляції, необхідно зняти задню панель шафи. Бажано встановити духовку таким чином, щоб вона спиралася на дві підставки з дерева, або на абсолютно плоску поверхню з розмірами не менше 45 х 560 мм (дивіться малюнки).

Якщо плита встановлюється над піччю без примусової вентиляції та охолодження системи, для необхідного повітрообміну всередині шафи повинні бути забезпечені повітряні отвори, через які повітря може пройти (дивіться малюнок).

Електричне підключення

Електричні варильні поверхні постачаються без кабелю живлення, тому що кабель повинен підбиратися відповідно до типу електричного підключення (дивіться схему підключення). Для під'єднання кабелю виконайте наступні дії:

• відкрийте розподільну коробку, відкрутивши гвинти «V» та відкривши кришку (див. малюнок). • Під'єднайте проводи як вказано на схемі.
• Зафіксуйте кабель, використовуючи клему кабелю «F», замініть кришку та затягніть гвинти «V» (див. малюнок).

Підключення кабелю живлення до мережі

Встановити стандартизований штепсель відповідно до навантаження, вказаного на табличці. Багатополюсний вимикач з мінімальною відстанню 3 мм між контактами, відповідно до електричного навантаження і місцевими стандартами, має бути розміщений між плитою і мережею в разі прямого підключення до електричної мережі. Вимикач повинен бути придатним для підключення до мережі і повинен відповідати діючим правилам електробезпеки (провід заземлення не повинен перериватися вимикачем). Кабель живлення не повинен контактувати з поверхнею, яка має температуру вище 50°C.

! Монтажник повинен переконатися у правильності електричних з'єднань, які були під'єднані і що вони відповідають правилам техніки безпеки.

Перед підключенням до джерела живлення, переконайтеся у тому, що:

• Плита заземлена і відповідає діючим нормам;
• Розетка повинна бути розрахована на максимальну споживану потужність плити, яка вказана в таблиці;
• Напруга відповідає діапазону значень, зазначеного в таблиці;
• Розетка повинна бути сумісна з вилкою плити. Якщо розетка несумісна з вилкою, запитайте фахівців з технічної підтримки, щоб замінити її. Не використовуйте подовжувачі та трійники.

! Кабель живлення і розетки повинні бути легко доступні, після встановлення плити.

! Кабель не повинен бути зігнутим або затиснутим.

! Кабель повинен регулярно перевірятися і підлягати заміні тільки уповноваженими техніками (дивіться Підтримку).

! У випадку недотримання вище вказаних заходів безпеки, виробник не несе ніякої відповідальності.

Таблиця
Електричні з'єднання	Напруга 220-230В/380-400В~3Р 50/60 Гц (див. табличку з тех. даними) максимальна потужність 5600 Вт
[ХНАТ]	Дана плита відповідає наступним директивам Європейського економічного співтовариства:- 2006/95/ЄЄС від 12/12/06 (Низька Напруга) інаступні поправки- 2004/108/ЄЄС від15/12/04 (Електромагнітна Сумісність) та наступніпоправки- 93/68/ЄЄС від 22/07/93 та наступні поправки.- 2012/19/ЄС і наступні зміни та доповнення.

Ввімкнення і використання

! Положення відповідної електричної плитки вказано на ручках керування.

Електричні плити

Відповідну ручку можна повернути за годинниковою стрілкою або проти годинникової стрілки і встановити у шістьох різних положеннях:

Настройка	Звичайна або швидка конфорка
0	Виключено
1	Низька потужність
2 - 5	Середня потужність
6	Висока потужність

! Для вивчення списку відповідних положень та рекомендацій з їх використання звертайтеся до розділу "Практичні поради з використання пристрою".

Практичні поради з експлуатації електричної плити

Щоб уникнути втрат тепла і пошкодження плит, використовуйте посуд з плоским дном, діаметр якого не менше, ніж розмір плити.

Настройка	Настройка
0	Виключено
1	Готування овочів, риби
2	Готування картоплі (на парі), супів, гороху, бобів
3	Продовження готування великої кількості їжі, овочевий суп.
4	Для смаження (середнє)
5	Для смаження (вище середнього)
6	Для підрум'янювання й швидкого закипання

! Перед використанням плит вперше, ви повинні нагріти їх до максимальної температури та утримувати її протягом приблизно 4 хвилин, без встановлення будь-якого посуду на них. На початковому етапі їх захисне покриття твердне і досягає свого максимального опору.

Запобіжні заходи та поради

! Ця плита була розроблена і виготовлена відповідно до міжнародних стандартів безпеки. З метою Вашої безпеки повинні бути ретельно прочитані наступні попередження.

Загальні вимоги до безпеки

• Дана вбудована плита відноситься до класу 3.
• Ці інструкції дійсні тільки для країн, символи яких вказані в таблиці з серійним номером.
• Це обладнання розроблене для побутового використання в домашніх умовах і не призначене для застосування на підприємствах промисловості та торгівлі.
• Не допускається установка приладу поза приміщенням, навіть під укриттям. Надзвичайно небезпечно піддавати пристрій дії дощу і вітру.
• Не торкайтеся до плити з оголеними ногами або з мокрими чи вологими руками і ногами.
• Прилад повинен використовуватися тільки повнолітніми особами, для приготування їжі відповідно до інструкцій, наведених у цьому посібнику. Будь-яке інше використання пристрою (наприклад, для обігрівання кімнати) є невідповідним та небезпечним. Виробник не несе відповідальності за будь-яке пошкодження, викликане невідповідним та неправильним використанням пристрою.
• Прилад повинен використовуватися тільки дорослими, для приготування їжі відповідно до інструкцій у цьому посібнику.
• Переконайтеся, що кабелі живлення інших електричних приладів не вступають в контакт з гарячою частиною плити.
• Отвори, що використовуються для вентиляції і відведення тепла, ніколи не повинні бути закриті.
• Завжди переконуйтесь у тому, що ручки перебувають у “●”/“○” положенні, коли плита не використовується.
• При відключенні плити завжди витягуйте вилку

з розетки, але не тягніть за кабель.

• Ніколи не проводьте очистку або технічне обслуговування, поки Ви не витягнули вилку з розетки.
• У випадку несправності, ні за яких обставин не намагайтеся ремонтувати прилад самостійно. Ремонт, здійснений недосвідченими особами, може призвести до травми або більшої несправності приладу. Контакти сервісного центру (дивіться Підтримка).
• Завжди переконуйтесь, що ручки каструль повернуті до центру плити, щоб уникнути випадкових опіків.
• Не закривайте скляну кришку (якщо є в наявності), коли газові пальники або електричні плити все ще гарячі.
• Не залишайте електричні плити увімкненими без посуду, покладеного на них.
• Не використовуйте нестійкий або деформований посуд.
• Люди з обмеженими фізичними і розумовими здібностями (включаючи дітей) та недосвідчені особи, та ті, хто не знайомий з правилами користування плитою, не повинні нею користуватися. Ці особи повинні, принаймні, бути під контролем тих, хто бере на себе відповідальність за їх безпеку, або отримати попередні інструкції, що стосуються роботи цієї плити.
• Не дозволяйте дітям гратися з плитою.

Утилізація

• При утилізації пакувальних матеріалів дотримуйтесь місцевих нормативів, для їх повторного використання.
• Європейська Директива 2012/19/ЕС з утилізації електричного та електронного обладнання (WEEE) вимагає, щоб старі електропобутові прилади викидали разом із звичайним міським сміттям. Старі прилади мають бути зібрані окремо для оптимізації їх утилізації та переробки їх матеріалів і зменшення впливу на здоров'я людини і навколишнє середовище. Символ закресленого "сміттєвого контейнера" на приладі нагадує Вам про Ваші зобов'язання щодо його окремої утилізації. Споживачі повинні звернутися до місцевих органів або продавця для отримання інформації про правильну утилізацію свого старого приладу.

Обслуговування та догляд

Відключення електроживлення

Відключіть плиту від мережі електроживлення перед проведенням будь-яких робіт з нею.

Очищення пристрою

Не використовуйте абразивні або агресивні миючі засоби, такі як засоби для виведення плям, антикорозійні засоби, пральні порошки та абразивні губки: вони можуть подряпати поверхню виробу.

Ніколи не використовуйте для очистки прилади з високим тиском та не робіть очистку з використанням пари.

Як правило, достатньо вимити плиту вологою губкою і протерти її кухонною ганчіркою.

• Електрична плита повинна бути очищена за допомогою вологої тканини і змащена невеликою кількістю олії поки ще тепла.
• На нержавіючій сталі можуть залишитись розводи від жорсткої води, яку залишили на поверхні протягом тривалого часу, або від агресивних миючих засобів, що містять фосфор. Після очищення і ретельної сушки видаліть краплі води, які ще залишились.
