Marca	INDESIT
Modelo	PIM640AST
Tipo de produto	Placa de cozimento a gás embutir
Número de queimadores	4 (Rápido, Semi-Rápido, Auxiliar, Tripla Coroa)
Diâmetros dos queimadores	100 mm (Rápido), 75 mm (Semi-Rápido), 55 mm (Auxiliar), 130 mm (Tripla Coroa)
Potências nominais dos queimadores	3,00 kW (Rápido), 1,90 kW (Semi-Rápido), 1,00 kW (Auxiliar), 3,25 kW (Tripla Coroa)
Alimentação de gás	Gás Natural (G20/G25) ou Gás Liquefeito (Butano/Propano) – adaptável
Pressão de alimentação de gás (França)	20-25 mbar (Gás Natural), 28-37 mbar (Gás Liquefeito)
Ligação elétrica	220-240 V ~ 50/60 Hz
Ignição	Automática por vela de ignição
Segurança	Dispositivo de segurança que corta o gás em caso de extinção acidental da chama
Instalação	Embutir, deve ser instalada acima de um forno com ventilação de arrefecimento
Dimensões do aparelho (L x P)	Aproximadamente 60 x 50 cm (não especificado precisamente)
Peso aproximado	Aproximadamente 10 kg
Material da superfície	Esmalte ou aço inoxidável (conforme versão)
Manutenção	Limpeza com esponja úmida e detergente suave; queimadores desmontáveis laváveis em água quente
Adaptação aos tipos de gás	Possível trocando os injetores (kit fornecido)
Consumo de gás (Tripla Coroa)	236 g/h (Butano), 232 g/h (Propano), 309 l/h (G20), 360 l/h (G25)
Normas	Conforme as diretivas CE (Baixa Tensão, CEM, Gás, REEE)
Garantia	Garantia do fabricante (ver condições)

Perguntas frequentes - PIM640AST INDESIT

Como acender um queimador na placa PIM640AST?

Pressione o botão de ignição identificado pelo símbolo faísca, em seguida pressione totalmente a manivela do queimador escolhido e gire-a no sentido anti-horário até a posição máxima. Mantenha a manivela pressionada por cerca de 6 segundos para ativar o dispositivo de segurança.

O que fazer se a chama do queimador apagar acidentalmente?

Gire imediatamente a manivela para a posição 'apagado' (símbolo ●) e aguarde pelo menos 1 minuto antes de tentar reacender o queimador. Isso permite que o gás se disperse.

Como limpar a placa de cozimento PIM640AST?

Use uma esponja úmida e um detergente suave. Nunca use limpadores a vapor, detergentes abrasivos ou pós de limpeza. As peças desmontáveis dos queimadores lavam-se em água quente com sabão.

Quais tipos de gás são compatíveis com esta placa?

A placa é ajustada de fábrica para gás natural (G20/G25) mas pode ser adaptada para gás liquefeito (butano/propano) trocando os injetores. Verifique a pressão: 20-25 mbar para gás natural, 28-37 mbar para gás liquefeito.

Como adaptar a placa para gás liquefeito (butano/propano)?

Substitua os injetores dos queimadores pelos fornecidos para gás liquefeito (veja a tabela no manual). Nenhum ajuste de ar primário é necessário. Aperte completamente o parafuso de ajuste dos mínimos para gás liquefeito.

O que fazer se um queimador não acender?

Verifique primeiro se não há corte de gás ou eletricidade. Certifique-se de que os orifícios do queimador não estão obstruídos e que as peças estão montadas corretamente. Se a ignição automática não funcionar, limpe a vela de ignição.

Qual é a pressão de gás necessária para um funcionamento ideal?

Para a França, a pressão nominal é de 20 mbar para gás natural (G20) e 28-30 mbar para butano. Os valores mínimo e máximo estão indicados na tabela de características. Um regulador pode ser necessário.

Posso instalar a placa acima de qualquer forno?

Não, a placa PIM640AST só pode ser instalada acima de um forno embutido equipado com ventilação de arrefecimento. Verifique se o forno é compatível.

Como substituir um injetor de queimador?

Remova as grades e os queimadores, desparafuse o injetor com uma chave de 7 mm, em seguida aparafuse o novo injetor adequado ao gás utilizado. Monte as peças na ordem inversa. Substitua a etiqueta de gás se necessário.

O que fazer se a chama estiver muito fraca ou irregular?

Verifique se os orifícios do queimador não estão obstruídos e se não há correntes de ar. Se o problema persistir, pode ser necessário ajustar os mínimos: gire o parafuso de ajuste localizado na haste da torneira para obter uma pequena chama estável.

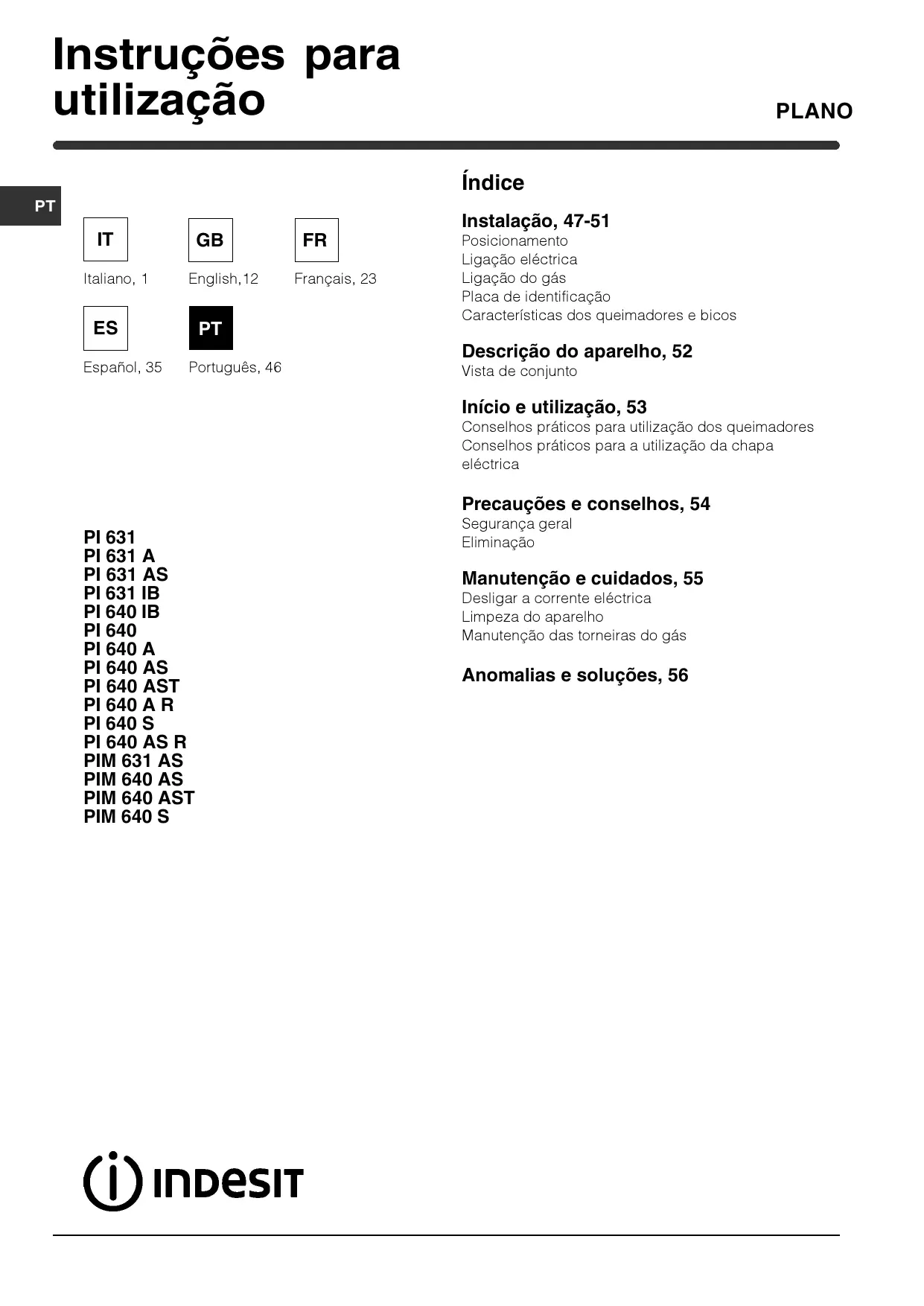

MANUAL DE UTILIZADOR PIM640AST INDESIT

Características dos queimadores e bicos

Descrição do aparelho, 52

Vista de conjunto

Conselhos práticos para utilização dos queimadores

Conselhos práticos para a utilização da chapa elétrica

elétrica

Precauções e conselhos, 54

Segurança geral

Eliminação

Manutenção e cuidados, 55

Manutenção das torneiras do gás

Anomalias e soluções, 56

! É importante guardar este folheto para poder consultá-lo a qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o mesmo permanece com o aparelho para informar o novo proprietário sobre o funcionamento e sobre as respectivas advertências.

! Leia com atenção as instruções: há informações importantes sobre a instalação, a utilização e a segurança.

Posicionamento

As embalagens não são brinquedos para as crianças e devem ser eliminadas em conformidade com as regras de coleta seletiva (veja em Precauções e Conselhos). A instalação deve ser realizada conforme estas instruções e por pessoal profissional qualificado. Uma instalação errada pode causar danos a pessoas, animais ou objetos. Este aparelho pode ser instalado e funcionar somente em local permanentemente ventilado, de acordo com as normas em vigor. Devem ser observados os seguintes requisitos: - O local deve prever um sistema de descarga para o exterior dos fumos de combustão, realizado mediante uma coifa ou um ventilador elétrico que entre automaticamente em funcionamento cada vez que se acender o aparelho.

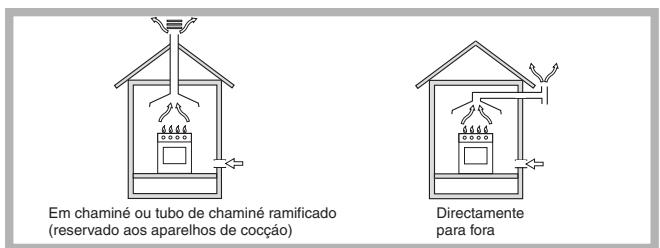

• Na cozinha deve haver um sistema que possibilite um fluxo de ar necessário para uma combustão regular. O fluxo de ar necessário à combustão não deve ser inferior a 3 m³/h para kW de potência instalada.

O sistema pode ser realizado capturando o ar diretamente da parte externa do edifício através de um tubo de pelo menos 100 cm² de seção útil que não se entupa acidentalmente.

Outro sistema possível seria o de capturar o ar de forma indireta, a partir de locais adjacentes que não constituam partes comuns do imóvel, ambientes com perigo de incêndio, nem quartos de dormir, que possuam um conduto de ventilação

comunicante com a parte externa.

• Os gases liquefeitos de petróleo, mais pesados do que o ar, estagnam-se embaixo. Portanto, as salas que contiverem cilindros de GLP devem possuir aberturas para fora, de maneira que possibilitem o escoamento para baixo dos eventuais escapes de gás. Portanto, os cilindros de GLP, mesmo vazios ou parcialmente cheios, não devem ser instalados nem guardados em lugares ou vãos a nível mais baixo do que o solo (caves etc.). É oportuno deixar na cozinha apenas o cilindro efetivamente utilizado, colocado de maneira a não ser sujeito ao aquecimento direto de fontes de calor (fornos, chaminés, esquentadores etc.) capazes de chegar a temperaturas superiores a 50 °C.

Encaixe

Os planos de gás e mistos são predispostos com grau de proteção contra aquecimento excessivo de tipo X, portanto é possível instalá-lo ao lado de móveis cuja altura não ultrapasse a do plano de trabalho. Para instalar corretamente o plano de cozedura é necessário obedecer às seguintes regras:

• Os móveis situados ao lado, com altura superior àquela do plano de trabalho, devem ser situados ao menos 600 mm do bordo do mesmo plano.
• Os exaustores devem ser instalados segundo os requisitos indicados nos livretes de instruções dos próprios exaustores e, em todo o caso, a uma distância mínima de 650 mm.
• Posicionar as partes suspensas adjacentes à coifa em uma altura mínima do topo de 420 mm (veja a figura).

Se o plano de cozedura for instalado embaixo de uma prateleira, esta deverá estar pelo menos a 700 mm do plano de trabalho (veja a figura).

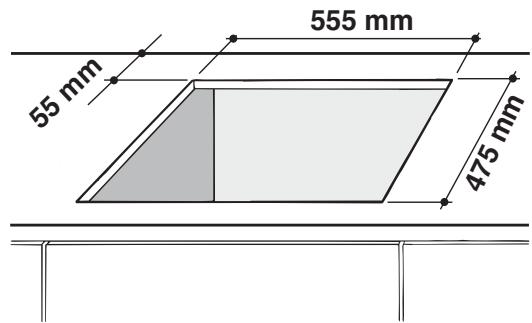

• O não do mover deverá ter as medidas indicadas na figura. Há ganchos prendedores que possibilitam prender o plano sobre um top desde 20 até 40 mm de espessura. Para prender bem o plano é aconselhável utilizar todos os ganchos que houver.

Esquema para prender os ganchos

! Utilize os ganchos fornecidos dentro da "embalagem dos acessórios" - Se o plano de cozedura não for instalado sobre um forno de encaixar, é necessário inserir um painel de madeira como isolamento. O mesmo deverá ser posicionado a uma distância mínima de 20 mm da parte inferior do plano.

Ventilação

Para garantir uma boa ventilação é necessário eliminar a parede traseira do vão. É preferível instalar o forno de maneira que apoie-se sobre ripas de madeira, ou sobre uma tábua com uma abertura de pelo menos 45 x 560 mm. (veja as figuras).

No caso de instalação sobre um forno de encaixar sem ventilação forçada de arrefecimento, para consentir uma adequada ventilação no interior do forno devem ser asseguradas tomadas de ar de entrada e saída (veja as figuras).

! É possível instalar o plano PI 640 AST/PIM 640 AST somente sobre fornos de encaixe equipados com ventilação de arrefecimento.

Ligação elétrica

Os planos equipados com cabo de alimentação de três pólos são predispostos para o funcionamento com uma corrente alternada na tensão e a frequência de alimentação indicada na placa de identificação (situada na parte inferior do plano). A ligação à terra do cabo distingue-se pelas cores amarelo-verde. No caso de instalação acima de um forno de encaixar, a ligação elétrica do plano e a do forno precisam ser realizadas separadamente, tanto por razões de segurança elétrica, como para facilitar uma eventual remoção do forno.

Ligação do cabo de fornecimento à rede elétrica

Monte no cabo uma ficha em conformidade com as normas para a entrega indicada na placa de identificação.

No caso de uma ligação direta à rede, é necessário interpolar, entre o aparelho e a rede, um interruptor omnipolar com abertura mínima entre os contactos de 3 mm, na dimensão certa para a carga e em conformidade com as normas em vigor (a ligação à terra não deve ser interrompida pelo interruptor). O cabo de alimentação deve ser colocado de maneira que em nenhum ponto ultrapasse de 50°C a temperatura do ambiente.

! O técnico instalador é responsável pela realização correta da ligação elétrica e pela obediência das regras de segurança.

Antes de efetuar a ligação, certifique-se que:

• a tomada tenha uma ligação à terra e seja em conformidade com a legislação.
• a tomada tenha a capacidade de suportar a energia máxima de potência da boca, indicada na placa de identificação;
• a tensão de alimentação seja entre os valores da placa de identificação;
• a tomada seja compatível com a ficha do aparelho. Em caso contrário, substitua a tomada ou a ficha; não empregue extensões nem tomadas múltiplas.

! Depois de ter instalado o aparelho, o acesso ao cabo elétrico e à tomada da corrente deve ser fácil. ! O cabo não deve ser dobrado nem comprimido. ! O cabo deve ser verificado periodicamente e substituído somente por técnicos autorizados (veja a Assistência Técnica). ! A Empresa exime-se de qualquer responsabilidade se estas regras não forem obedecidas.

Ligação do gás

A ligação do aparelho à tubagem ou à botija do gás deverá efetuar-se conforme prescrito pelas Normas Nacionais em vigor, somente depois de controlado que o mesmo está regulado para o tipo de gás com o qual será alimentado. Em caso contrário, efetuar as operações indicadas no parágrafo "Adaptação a diferentes tipos de gás".

Em caso de alimentação com gás líquido de botija, utilize reguladores de pressão em conformidade com as Normas Nacionais em vigor.

! Para garantir um funcionamento seguro, uma utilização de energia apropriada e maior duração da aparelhagem, assegurar-se que a pressão de alimentação respeite os valores indicados na tabela 1 "Características dos queimadores e dos bicos".

Ligação com tubo rígido (cobre ou aço)

! A ligação do sistema de gás deve ser realizada de maneira a não provocar solicitações de nenhum gênero ao aparelho.

Na rampa de alimentação do aparelho há uma junta em "L" dirigível, cuja retenção é assegurada por uma guarnição. Se for preciso girar a união, é absolutamente necessário trocar a guarnição de vedação (fornecida com o aparelho). A junta de entrada de gás no aparelho tem rosca de 1/2 gás macho cilíndrica.

Ligação com tubo flexível de aço inoxidável de parede contínua com engates de rosca

A junta de entrada de gás no aparelho tem rosca de 1/2 gás macho cilíndrica.

A instalação destes tubos deve ser efetuada de maneira que o seu comprimento, em condições de maior extensão, não seja maior de 2.000 mm.

Quando a ligação estiver terminada, assegure-se de que o tubo metálico flexível não entre em contacto com as partes móveis ou fique amassado.

Utilize exclusivamente tubos em conformidade com os regulamentos e guarnições de retenção em conformidade com os regulamentos nacionais em vigor.

Controle da vedação

Ao terminar a instalação, controle a vedação de todas as juntas utilizando uma solução de sabão e nunca uma chama.

Adaptação a diferentes tipos de gás

Para adaptar o plano de cozedura a um tipo de gás diferente daquele para o qual está preparado (indicado na etiqueta presa na parte inferior do plano ou na embalagem), será necessário trocar os bicos dos queimadores mediante as seguintes operações:

1. Tire as grades do plano e solte os queimadores do lugar.

1. Desparafuse os bicos utilizando uma chave de tubo de 7 mm e substitua-os pelos apropriados para o novo tipo de gás (ver Tabela 1).

"Características dos queimadores e dos bicos".

1. Monte novamente as partes, realizando estas operações na ordem contrária.
2. No final da operação, troque a velha etiqueta de calibragem por outra que corresponda ao novo tipo de gás utilizado, que se encontra nos nossos centros de assistência técnica.
3. Regulação do ar primário dos queimadores

Os queimadores não necessitam de qualquer regulação de ar primário.

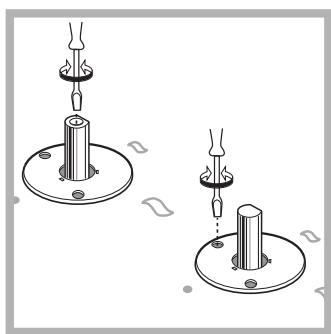

• Regulação dos mínimos
• Coloque a torneira na posição de mínimo.
• Retire o seletor e ajuste o parafuso de regulação situado no interior ou ao lado da haste da torneira até obter uma pequena chama regular.
• Verifique se ao girar rapidamente o botão da posição de máximo até a de mínimo, os queimadores não se apagam.
• Nos aparelhos equipados com dispositivo de segurança (termopar), em caso de não funcionamento do dispositivo com os queimadores no mínimo, aumente a capacidade dos próprios queimadores atuando no parafuso de regulação.
• Depois de realizar a regulação, restabeleça os lacres situados nos 'by-pass' com cera lacre ou materiais adequados.

! No caso dos gases liquefeitos, o parafuso de regulação deve ser atarraxado até o fundo.

! Ao terminar a operação, substitua a velha etiqueta de calibragem com a que corresponde ao novo gás, utilizando a que se acha nos outros Centros de Assistência Técnica. ! Se a pressão do gás utilizado for diferente (ou variável) daquela prevista, é necessário instalar na tubagem de entrada um regulador de pressão (conforme as Normas Nacionais em vigor).

PLACA DAS CHARACTERISTicas
Ligações eletricas	ver quadro das caracteristicas
CE	Este aparecido é em conformidade com as seguentes Direcivas da Comunidade Europeia: - 2006/95/CEE de 12/12/06 (Baixa Tensão) e posteriores 修改ações - 2004/108/CEE de 15/12/04 (Compatible Electromagnética) e posteriores 修改ações - 93/68/CEE de 22/07/93 e posteriores 修改ações. - 2009/142/CEE de 30/11/09 (Gás) e posteriores 修改ações. - 2002/96/CEE e posteriores 修改ações.

Características dos queimadores e bicos

Tabela 1

Queimador	Diâmetro (mm)	Potência tírmica kW (p.c.s.*)		By-pass 1/100 (mm)		Bico 1/100 (mm)	Capacidade* g/h		Bico 1/100 (mm)	Capacidade* l/h
		Nomin.	Reduz.	(1)			***	**
Ràpido (R)	100	3.00	0.70	39	41	86	218	214	116	286
Semi Ràpido (S)	75	1.90	0.40	28	30	70	138	136	106	181
Auxiliar (A)	55	1.00	0.40	28	30	50	73	71	79	95
Coroa Tripla (TC)	130	3.25	1.50	57	57	91	236	232	133	309
Pressões de alimentação	Nominal (mbar) Minima (mbar) Mª (mbar)						28-30	37	20
							20	25	17
							35	45	25

• A 15°C e 1013 mbars-gás seco ** Propano P.C.S. = 50,37 MJ/Kg. *** Butano P.C.S. = 49,47 MJ/Kg. Natural P.C.S. = 37,78 MJ/m³

! É possível instalar o plano PI 640 AST/PIM 640 AST somente sobre fornos de encaixe equipados com ventilação de arrefecimento.

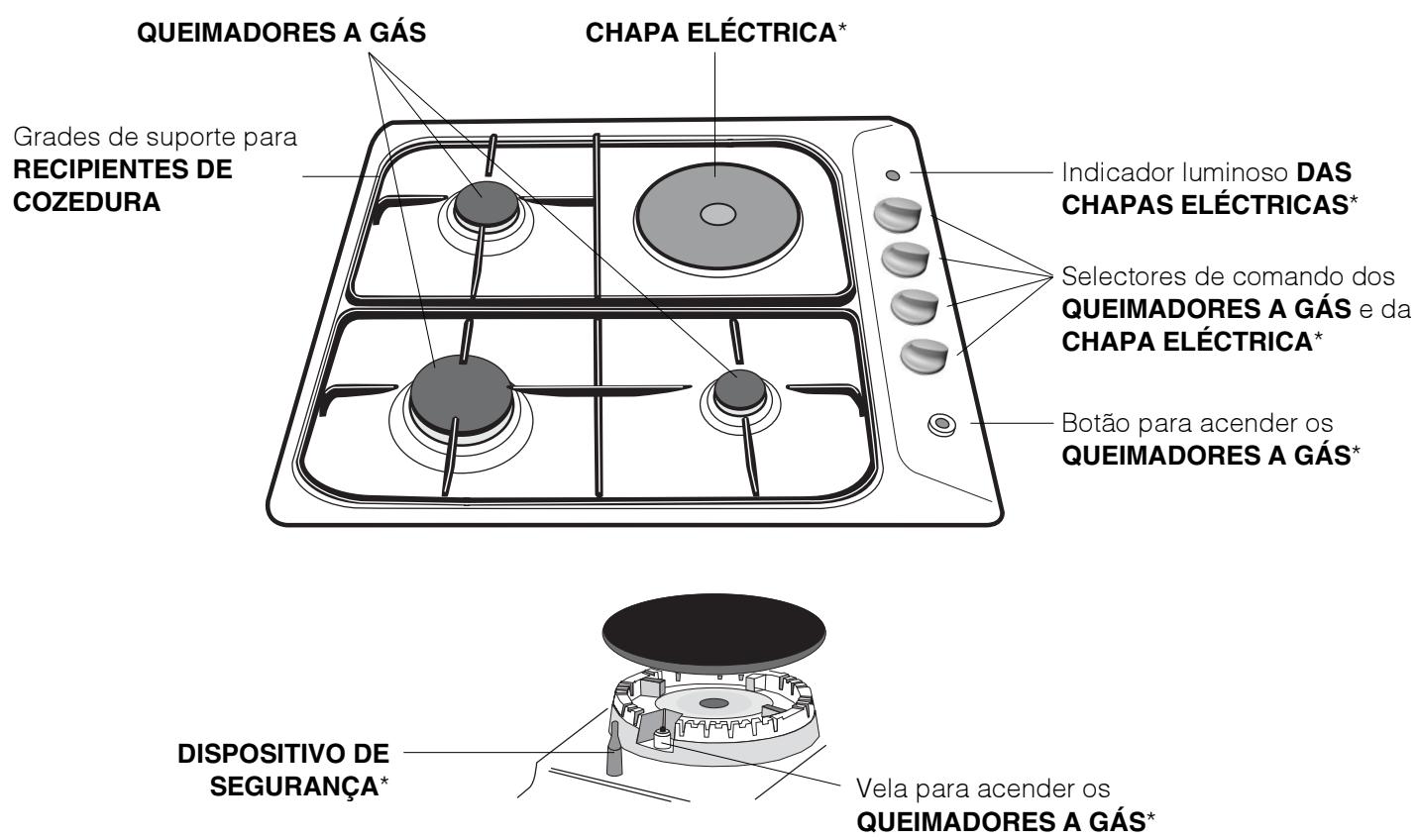

Vista de Conjunto

• As chapas elétricas podem ser de vários diâmetros e potências diferentes: "normais" ou "rápidas", estas últimas distinguem-se das demais pela marca vermelha no centro.
• Indicador luminoso FUNCIONAMENTO CHAPA ELÉTRICA acende-se se o seletor estiver em qualquer posição diferente daquela de desligado.
• Os queimadores são de diferentes tamanhos e potências. Escolha o mais adequado ao diâmetro do recipiente a ser utilizado.
• Seletores de comando dos QUEIMADORES A GÁS e da CHAPA ELÉTRICA * para a regulação da chama ou da potência.
• Vela para acender os QUEIMADORES A GÁS* permite o acendimento automático do queimador escolhido.
• DISPOSITIVO DE SEGURANÇA* no caso em que a chama se apague acidentalmente, interrompe a saída do gás.

*Somente em outros modelos.

! Em cada seletor está indicada a posição do queimador de gás ou da chapa elétrica* correspondente.

Queimadores a gás

O queimador escolhido pode ser regulado mediante o respectivo botão da seguinte maneira:

• Apagado Máximo 6 Mínimo

Para acender o queimador aproxime do mesmo a chama de um isqueiro, fósforo ou acendedor automático, pressione e faça girar o seletor escolhido no sentido anti-horário até a posição de maior potência.

Nos modelos dotados de dispositivo de segurança, é necessário manter cerca de 6 segundos pressionado o seletor até aquecer-se o dispositivo que mantém automaticamente acesa a chama.

Nos modelos dotados de vela para acender, para acender o queimador escolhido, em primeiro lugar pressionar o seletor, identificado pelo símbolo , em seguida pressionar e girar o seletor correspondente no sentido anti-horário até a posição de maior potência.

Se apagar-se acidentalmente a chama do queimador, feche o botão de comando e tente acender novamente somente após um minuto no mínimo.

Para apagar o queimador é necessário rodar o seletor (correspondente ao símbolo "●") na direção horária até que se apague.

Chapas elétricas

A regulação pode ser efetuada girando o seletor correspondente no sentido horário ou anti-horário em 6 diferentes posições:

Posicao	Placa normal ou<rsupa>
0	Apagado
1	Potência minima
2-5	Potências intermediárias
6	Potência Tmaxima

Para qualquer posição do seletor diferente daquela de desligado, o indicador luminoso de funcionamento irá ligar-se.

Conselhos práticos para utilização dos queimadores

Para obter a maior performance é bom lembrar-se do seguinte:

• utilize recipientes adequados para cada um dos queimadores (veja a janela) com o objetivo de fazer com que as chamas não ultrapassem o fundo dos recipientes.
• utilize sempre recipientes de fundo chato e com tampa.
• no momento em que começar a ferver, rode o botão para a posição de mínimo.

Queimador	Ø Diâmetro Recipientes (cm)
Rápido (R)	24 - 26
Semi Rápido (S)	16 - 20
Auxiliar (A)	10 - 14
Coroa Tripla (TC)	24 - 26

Conselhos práticos para a utilização das chapas elétricas

Para evitar dispersão de calor e danos às chapas é bom usar recipientes com fundo chato e de diâmetro não inferior ao da chapa.

Posicao	Placa normal ou<rsupa>
0	Apagado.
1	Cozedura de legumes, verdes ou de peixe.
2	Cozedura de batatas (em vape), sopas, grão de bico, feijão.
3	ParaContinuar a cozedura de grandesquantity de alimentos, minestroni.
4	Estufar(médio).
5	Estufar(forte).
6	Tostar ou ferver em pouco tempo.

! Antes da primeira utilização, é necessário aquecer as chapas de cozedura na temperatura maior durante aproximadamente 4 minutos, sem panela. Durante esta fase inicial, o forro de proteção endurece-se e obtém a maior resistência.

! Este aparelho foi projetado e fabricado em conformidade com as normas internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção.

Segurança geral

• Este aparelho refere-se a um aparelho de encaixar de classe 3.
• Para os aparelhos a gás funcionalmente é necessário uma troca de ar regular do ambiente. Assegurar-se que sejam respeitados os requisitos do parágrafo "Posicionamento" no momento da instalação.
• As instruções são guardadas somente para os Países de destino para os quais os símbolos constam no livrete e na placa de identificação do aparelho.
• Este aparelho foi concebido para utilização de tipo não profissional no âmbito de moradas.
• Este aparelho não deve ser instalado ao ar livre, mesmo num sítio protegido, porque é muito perigoso deixá-lo exposto a chuva e temporais.
• Para deslocar o aparelho, pegue-o sempre pelos específicos manípulos, situados aos lados do forno.
• Não toque no aparelho se estiver descalço, ou se as suas mãos ou pés estiverem molhados ou húmidos.
• O aparelho deve ser utilizado para cozinhar alimentos, somente por pessoas adultas e conforme as instruções contidas neste livrete. Qualquer outro uso (como por exemplo, aquecedor de ambientes) deve ser considerado impróprio e portanto perigoso. O fabricante não pode ser considerado responsável por eventuais danos derivados de usos impróprios, errados e irrazoáveis.
• Evite que o cabo de alimentação de outros eletrodomésticos encoste-se em partes quentes do forno.
• Não tape as aberturas de ventilação e de eliminação de calor.
• Assegure-se sempre que os seletores estejam na posição "●/○" quando não estiver a utilizar o aparelho.
• Não puxe pelo cabo para desligar a ficha da tomada elétrica, pegue pela ficha.
• Não realize limpeza nem manutenção sem antes ter desligado a ficha da rede elétrica.
• Se houver avarias, em nenhum caso mexa nos mecanismos internos para tentar reparar. Contacte a Assistência Técnica (veja a Assistência Técnica).
• Certifique-se de que as pegas das panelas fiquem sempre viradas para o lado interno do plano de cozedura para evitar batidas acidentais.
• Não levante a tampa de vidro (se presente) com os queimadores ou a chapa elétrica ainda estiverem quentes.
• Não deixe acesa a chapa elétrica sem panelas.
• Não utilize panelas instáveis ou deformadas.
• Não é previsto que este aparelho seja utilizado por pessoas (incluindo crianças) com reduzidas capacidades físicas, sensoriais ou mentais, por pessoas inexperientes ou que não tenham familiaridade com o produto, a não ser que sejam vigiadas por uma pessoa responsável pela sua segurança ou que tenham recebido instruções preliminares sobre o uso do aparelho.
• Não permita que as crianças brinquem com o aparelho.
• O aparelho não é destinado a ser colocado em funcionamento por meio de um temporizador externo ou por um sistema de comando à distância separado.

Eliminação

• Eliminação do material de embalagem: obedeça às regras locais, de maneira que as embalagens possam ser reutilizadas.
• A diretiva Europeia 2002/96/CE referente à gestão de resíduos de aparelhos elétricos e eletrónicos (RAEE), prevê que os eletrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desatualizados devem ser recolhidos separadamente para otimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada.

Os consumidores devem contactar as autoridades locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os eletrodomésticos velhos.

Antes de realizar qualquer operação, desligue o aparelho da alimentação elétrica.

Limpeza do aparelho

Evite o uso de detergentes abrasivos ou corrosivos, tais como tira-manchas e produtos contra ferrugem, detergentes em pó e esponjas com superfície abrasiva. Podem arranhar irremediavelmente a superfície.

! Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar a aparelhagem.

• Para a manutenção ordinária, é suficiente lavar o plano com uma esponja húmida e, em seguida, enxugar com papel absorvente de cozinha.
• Os componentes móveis dos queimadores precisam ser lavados frequentemente com água quente e detergente, tomando cuidado para eliminar as eventuais crostas.
• Nos planos com acendimento automático, é necessário proceder frequentemente a uma limpeza cuidada da extremidade dos dispositivos de acendimento eletrónico instantâneo e é também necessário verificar que os orifícios de saída do gás não estejam entupidos.
• Limpe as chapas elétricas com um trapo húmido e unte-as com um pouco de óleo quando ainda estiverem mornas;
• O aço inoxidável poderá manchar-se se ficar em contacto durante muito tempo com água fortemente calcária ou com detergentes agressivos (contendo fósforo). É aconselhado enxaguar com água abundante e enxugar antes da limpeza. Para mais, é bom enxugar eventuais vestígios de água.

Manutenção das torneiras do gás

Com o tempo pode ocorrer o caso de uma torneira que se bloqueie ou apareça dificuldades na rotação, portanto será necessário substituir a torneira mesma.

!Esta operação deve ser efetuada por um técnico autorizado pelo fabricante.

Pode acontecer do plano não funcionar ou não funcionar bem. Antes de chamar a assistência técnica, vejamos o que é possível fazer. Antes de mais nada, verifique que não haja interrupções nas redes de alimentação de gás e eletricidade, especialmente se as torneiras do gás antes do plano estão abertas.

O queimador não se acende ou a chama não é uniforme.

Foi controlo se:

• Estão entupidos os furos de saída do gás do queimador.
• Estão instalados corretamente todos os componentes móveis que compõem o queimador.
• Há correntes de ar nas proximidades do plano.

A chama não permanece acesa nas versões com segurança.

Foi controlado se:

• O botão não foi premido até ao fundo.
• Não foi mantido premido até ao fundo o botão durante um tempo suficiente para ativar o dispositivo de segurança.
• Estão entupidos os furos de saída do gás em correspondência ao dispositivo de segurança.

O queimador em posição de mínimo não permanece aceso.

Foi controlado se:

• Não estão entupidos os furos de saída do gás.
• Há correntes de ar nas proximidades do plano.
• A regulação do mínimo não está correta.

Os recipientes são instáveis.

Foi controlado se:

• O fundo do recipiente é perfeitamente plano.
• O recipiente está no centro do queimador ou no centro da chapa elétrica.
• As grades foram invertidas.

Se, apesar de todos os controlos, o plano não funcionar e o inconveniente que observaram permanecer, chame o Centro de Assistência Técnica. Comunique:

• o modelo da máquina (Mod.)
• o número de série (S/N)

Estas últimas informações encontram-se na placa de identificação situada no aparelho e/ou na embalagem.

! Nunca recorra a técnicos não autorizados e recuse sempre a instalação de peças de reposição não originais.
