MANUAL DE USUARIO PIM640AST INDESIT

Précautions et conseils, 32 Sécurité générale Mise au rebut

Nettoyage et entretien, 33

Nettoyage de l'appareil

! Lisez attentivement les instructions : elles contiennent des conseils importants sur l'installation, l'utilisation et la sécurité de votre appareil

Les appareils réglés en usine pour (voir la plaquette d'immatriculation et la plaquette prédisposition gaz de l'appareil)

+ gaz Naturel Catégorie Il2E+8+ pour la France;

+ gaz Naturel Catégorie II2E+3+ pour la Belgique:

+ gaz Naturel Catégorie I2E pour le Luxembourg:

+ gaz Naturel Catégorie 12L pour la Hollande.

Un ultérieur réglage n'est donc pas nécessaire

Conditions réglementaires d'installation (Pour la

réglage de la combustion des brûleurs. Ces opérations

d'installation, quoique simples, sont délicates et

primordiales pour que votre table de cuisson vous rende le

meilleur service. L'installation doit être effectuée

conformément aux textes réglementaires et règles de l'art

+ Arrêté du 2 août 1977. Règles techniques et de sécurité applicables aux installations de gaz combustibles et d'hydro-carbures liquéfiés situées à l'intérieur des bâtiments d'habitation et de leurs dépendances

+ Norme DTU P46-204. Installations de gaz

(anciennement DTU n° 61-1-installations de gaz - Avril 1982 + additif n°1 Juillet 1984) ! Cet appareil peut être installé et fonctionner seulement dans des locaux qui sont aérés en permanence, selon les prescriptions des Normes.

+ Pour la France selon les Normes Nationales en vigueur

+ Pour la Belgique NBN D51-003 et NBN D51-001 en vigueur

+ Pour le Luxembourg selon les Normes Nationales en vigueur

+ Pour la Hollande NEN-1078 en vigueur

Il faut observer les conditions suivantes

+ La pièce doit prévoir un système d'évacuation vers l'extérieur des fumées de combustion, réalisé au moyen d'une hotte ou par ventilateur électrique qui entre automatiquement en fonction dès que l'on allume l'appareil

En cas de cheminée ou conduit de fumée ramilé

{réservé aux appareils de cuisson)

+ La pièce doit prévoir un système qui consent un apport d'air nécessaire à une régulière combustion

Le flux d'air nécessaire à la combustion ne doit pas être inférieur à 2 m‘/h par KW de puissance installée

Le système peut être réalisé en prélevant l'air directement de l'extérieur du bâtiment au moyen d'un conduit d'au moins 100 cm° de section utile qui ne risque pas d'être bouché accidentellement

Exemples d'ouverture de ventilation

pour l'air comburant

Ou, de manière indirecte depuis des locaux adjacents et équipés

Local Locala adjacent vente

L Ti d'un conduit de ventilation avec

bâtiment, des chambres à coucher ou des locaux à risque d'incendie

Agrandissement de la fissure entre la porte ete sol

+ (Pour la France et la Belgique) Les gaz de pétrole liquéfiés, plus lourds que l'air, se déposent et stagnent vers le bas. Les locaux qui contiennent donc des bouteilles de G.P.L doivent prévoir des ouvertures vers l'extérieur afin de permettre l'évacuation du gaz par le bas en cas de fuites accidentelles. Les bouteilles de GPL, qu'elles soient vides ou partiellement pleines, ne devront donc pas être installées ou entreposées dans des locaux qui se trouvent au dessous du niveau du sol (caves etc.) l'est opportun de n'entreposer dans le local que la bouteille que vous êtes en train d'utiliser, placée de façon

à ne pas être sujette à l'action directe de sources de chaleur (fours, feux de bois, poêles etc.) qui peuvent atteindre des températures dépassant 50°C.

à au moins 600 mm du bord du plan

+ Les hottes doivent être installées conformément aux instructions reportées dans leur notice d'installation et

à au moins 650 mm de distance.

+ Les éléments hauts jouxtant la hotte doivent être placés à au moins 420 mm de distance du plan de travail (voir figure)

En cas d'installation de la table de cuisson sous un élément

= haut, ce dernier devra être

4 monté à au moins 700 mm de

5 distance du plan (vorr figure)

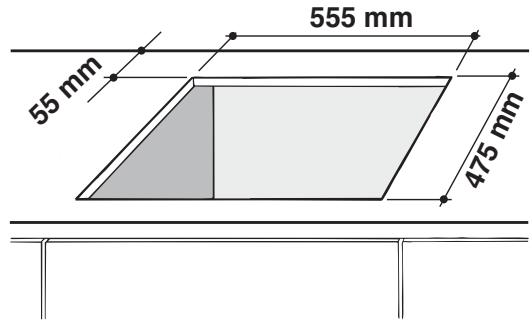

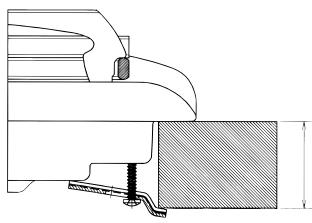

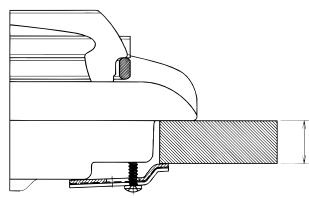

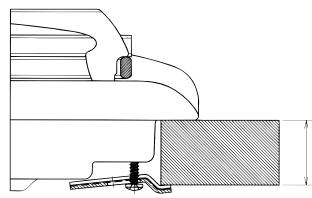

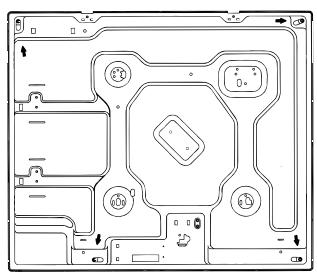

Des crochets de fixation sont prévus pour fixer la table sur des plans de 20 à 40 mm d'épaisseur. Pour bien fixer la table, utilisez tous les crochets fournis.

+ Si la table n'est pas installée au-dessus d'un four à encastrer, il faut monter un panneau d'isolation en bois. Il faut le monter à au moins 20 mm de distance du bord inférieur de la table

Branchement du câble d'alimentation au réseau

Montez sur le câble une prise normalisée adaptée à la charge indiquée sur l'étiquette des caractéristiques

En cas de raccordement direct au réseau, il faut intercaler entre l'appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d'écartement entre les contacts, dimensionné à la charge et conforme aux normes en vigueur (le fil de terre ne doit pas être interrompu par l'interrupteur). Le câble d'alimentation ne doit atteindre, en aucun point, des températures dépassant de 50°C la température ambiante

! L'installateur est responsable du bon raccordement

électrique de l'appareil et du respect des normes de sécurité

Avant de procéder au branchement, assurez-vous que

+ _ la prise est bien munie d'une terre conforme à la loi;

+ _la prise est bien apte à supporter la puissance maximale de l'appareil, indiquée sur la plaquette signalétique:

+ _la tension d'alimentation est bien comprise entre les valeurs indiquées sur la plaquette signalétique:

+ la prise est bien compatible avec la fiche de l'appareil. Si ce n'est pas le cas, remplacez la prise ou la fiche, n'utilisez ni rallonges ni prises multiples.

!Après installation de l'appareil, le câble électrique et la prise de courant doivent être facilement accessibles

! Le câble ne doit être ni plié ni excessivement écrasé.

Pour l'alimentation en gaz liquide, utiliser des régulateurs de pression conformes aux Normes en vigueur

? Pour un fonctionnement en toute sécurité, pour l'emploi correct de l'énergie et une plus longue durée de vie de l'appareil, vérifier si la pression d'alimentation respecte bien les valeurs indiquées dans le tableau 1 "Caractéristiques des brûleurs et des injecteurs”.

+ Pour la Belgique - le Luxembourg - la Hollande

Raccorder l'appareil à la canalisation du gaz conformément aux normes en vigueur (pour la Belgique NBN D04-002) uniquement après avoir vérifié que l'appareil est bien réglé pour le type de gaz d'alimentation utilisé. Dans le cas contraire, (pour la Belgique) effectuer les opérations décrites au paragraphe “Adaptation aux différents types de gaz” Pour l'alimentation en gaz liquide, utiliser des régulateurs de pression conformes aux Normes en vigueur. Pour relier l'appareil à la canalisation du gaz Naturel, I12E+3+ pour la Belgique, 12E pour le Luxembourg et 12L pour la Hollande, il faut avant tout installer le raccord “R" (disponible sur demande auprès du Service d'Assistance Technique

Ariston) avec son étanchéité “| D —

“G" sur le raccord en forme de A “L" situé sur le tuyau de k— raccordement gaz (voir

figure). Le raccord est fourni FT de filetage conique mâle avec

Le raccordement doit être réalisé au moyen

- où d'un tuyau rigide (pour la Belgique selon les

- où d'un tuyau flexible en acier inox, sans interruption, et équipé de raccordements filetés.

En amont de l'appareil il faut installer un robinet

d'arrêt du gaz (pour la Belgique marqué A.G.B); il

devra être installé de manière à pouvoir facilement le

! Le raccordement à l'installation de gaz doit être effectué de manière à ce que l'appareil ne subisse aucun type de contrainte

La rampe d'alimentation de l'appareil est munie d'un raccord en “L”orientable dont l'étanchéité est assurée par un joint. S'il vous faut inverser le raccord, vous devez obligatoirement remplacer le joint d'étanchéité

(fourni avec l'appareil). Le raccord d'entrée du gaz à l'appareil est fileté 1/2 gaz mâle cylindrique

Raccordement par tuyau flexible en acier inox, à paroi continue avec raccords filetés

Le raccord d'entrée du gaz à l'appareil est fileté 1/2 gaz mâle cylindrique.

La mise en œuvre de ces tuyaux doit être effectuée de façon à ce que, même au maximum de leur extension, ils ne dépassent pas 2000 mm de long.

Après raccordement, assurez-vous que le tuyau métallique flexible ne touche pas à des parties mobiles et n'est pas écrasé.

{N'utilisez que des tuyaux conformes et des joints d'étanchéité conformes aux textes réglementaires applicables dans le pays.

Vérification de l’étanchéité

! Une fois l'installation terminée, vérifier l'étanchéité de tous les raccords en utilisant une solution savonneuse et jamais une flamme.

Adaptation aux différents types de gaz (pour la

France et la Belgique)

Pour adapter la table à un type de gaz autre que celui pour lequel elle a été prévue (indiqué sur l'étiquette fixée sous la table ou sur l'emballage), il faut changer les injecteurs des brûleurs en procédant comme suit

enlevez les grilles du plan de cuisson et sortez les brûleurs de leur logement.

2. dévissez les injecteurs à l'aide d'une clé à tube de

7 mm et remplacez-les par les injecteurs adaptés au nouveau type de gaz (voir tableau 1 "Caractéristiques des brûleurs et des injecteurs")

8. remontez les différentes parties en effectuant les

France et la Belgique)

Les brûleurs ne nécessitent d'aucun réglage de l'air primaire.

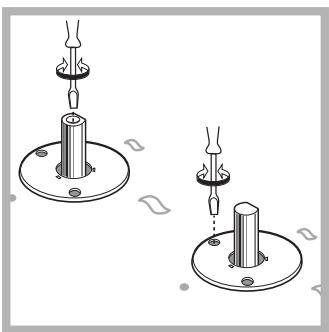

+ Regolazione minimi (pour la France e la Belgique)

1. Placez le robinet sur la position de minima:

ë 2. Déposez la manette

et tournez la vis de

réglage positionnée à l'intérieur ou sur le côté de la tige du robinet jusqu'à ce que vous obteniez une petite flamme régulière:

3. Une fois obtenu le débit minimal souhaité, allumez le brûleur et tournez brusquement la manette de la position de ralenti à la position d'ouverture maximale et vice versa à plusieurs reprises. Vérifiez ainsi qu'il n'y ait pas extinction du brûleur.

4. En cas de mauvais fonctionnement du dispositif de sécurité gaz (thermocouple) équipant certains appareils, quand les brûleurs sont au minima, augmentez leur débit en agissant sur la vis de réglage.

5. Après avoir procédé à ce réglage, reposez les scellés sur les by-pass en utilisant de la cire ou autre matériau équivalent.

! En cas de gaz liquides, il faut visser à fond la vis de réglage.

! En fin d'opération remplacez la vieille étiquette par celle correspondant au nouveau gaz utilisé, disponible dans nos Services Après-vente.

! Si la pression du gaz utilisé est différente (ou variable) par rapport à la pression prévue, il faut installer, sur la tuyauterie d'entrée un régulateur de pression approprié (conformément aux textes réglementaires applicables dans le pays)

- 2004/108/CEE du 15/12/04 (Compatibilité Electromagnétique) et modifications successives

- 93/68/CEE du 22/07/93 et modifications successives.

- 2009/142/CEE du 30/11/09 (Gaz) et modifications successives.

- 2002/96/CEE et modifications

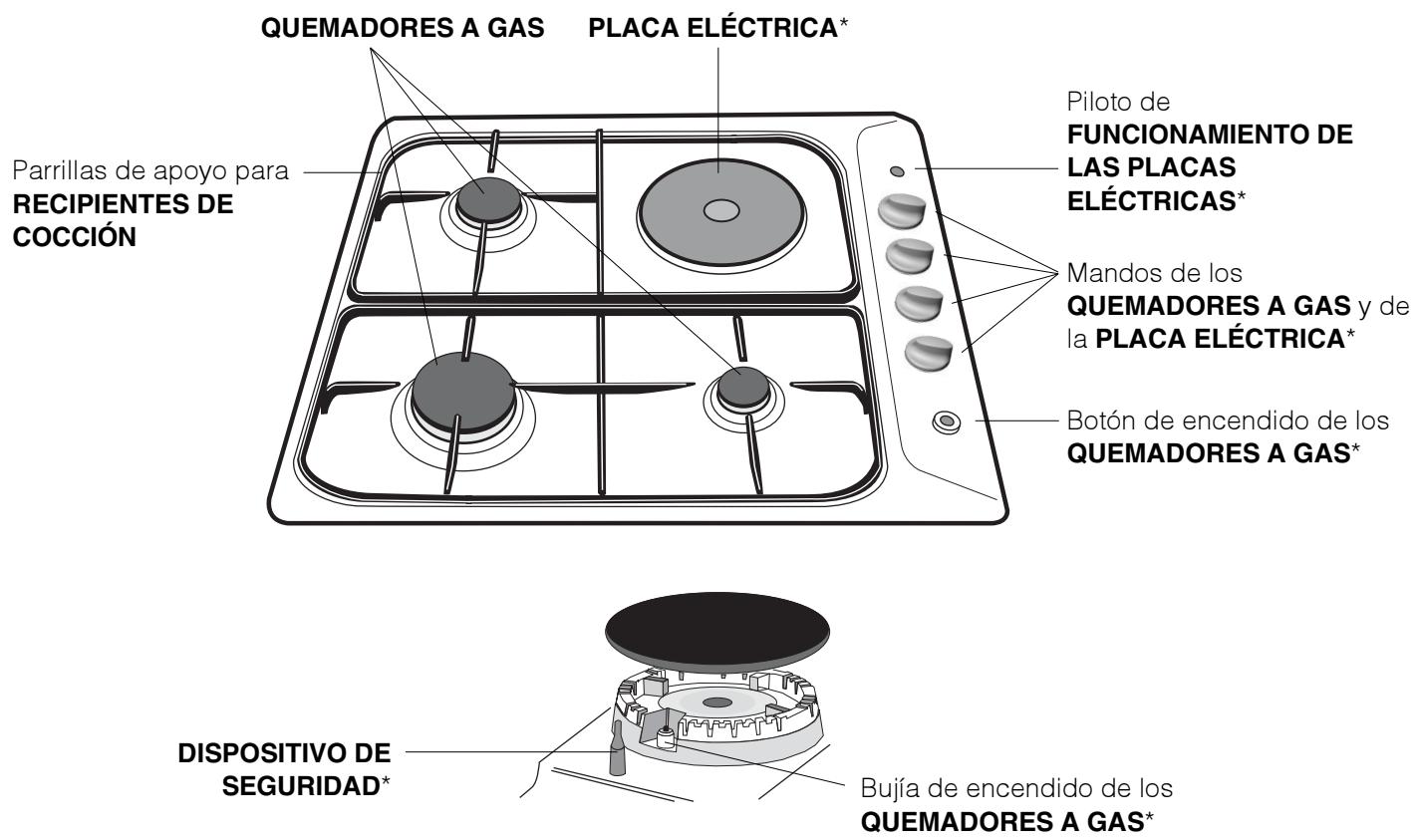

ÉLECTRIQUE il s'allume dès que la manette n'est plus sur la position éteint.

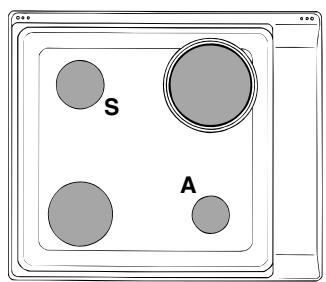

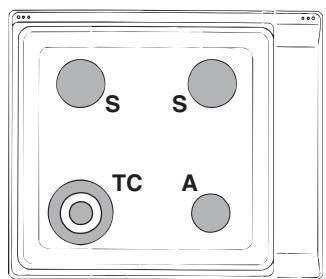

+ BRÛLEURS GAZis ont plusieurs dimensions et

puissances. Choisissez celui qui correspond le mieux au diamètre de votre casserole.

+ Manettes de commande des BRÛLEURS GAZ et de la PLAQUE ÉLECTRIQUE" pour le réglage de la flamme ou de la puissance.

+ La bougie d'allumage des BRÛLEURS GAZ‘ permet l'allumage automatique du brûleur sélectionné

+ DISPOSITIF DE SÉCURITÉ" en cas d'extinction accidentelle de la flamme, coupez immédiatement l'arrivée du gaz.

Brüûleurs à gaz Chaque manette permet de régler le brûleur sélectionné comme suit

Pour allumer un brûleur sur les modèles équipés de bougie d'allumage, appuyez d'abord sur le bouton

d'allumage repéré par le symbole À, appuyez ensuite à fond sur la manette correspondante et tournez-la dans le sens inverse des aiguilles d'une montre jusqu'à sa position de puissance maximale.

!En cas d'extinction accidentelle des flammes du brûleur, tournez la manette jusqu'à l'arrêt et attendez au moins 1 minute avant de tenter de rallumer.

Pour éteindre le brûleur tournez la manette dans le sens des aiguilles d'une montre pour la ramener en

Conseils pratiques pour l’utilisation des brûleurs

+ d'utiliser des récipients appropriés à chaque brûleur (voir tableau) pour éviter que les flammes

ne dépassent de sous les casseroles.

+ de toujours utiliser des casseroles à fond plat et avec couvercle

+ de tourner la manette dans la position minimum au moment de l'ébullition

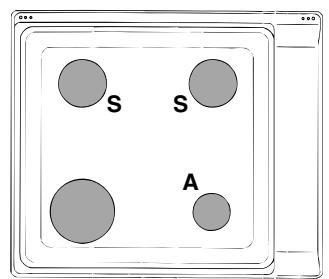

Brûleurs 9 Récipients (cm)

à leur température maximum sans casserole. Au cours de cette phase initiale, le revêtement protecteur durcit et atteint sa résistance maximum

* N'existe que sur certains modèles

* Les instructions fournies ne sont applicables qu'aux pays dont les symboles sont reportés dans la notice et sur la plaquette d’immatriculation.

° Cet appareil a été conçu pour un usage familial, de type non professionnel

° Cet appareil ne doit pas être installé en extérieur, même dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.

+ Pour déplacer l'appareil, servez-vous des poignées prévues à cet effet sur les côtés du four.

+ Ne touchez pas à l'appareil si vous êtes pieds nus ou si vous avez les mains où les pieds mouillés où humides.

+ Cet appareil qui sert à cuire des aliments ne doit être utilisé que par des adultes conformément aux instructions du mode d'emploi. Toute autre utilisation (comme par exemple le chauffage d’une pièce) est impropre et donc dangereux. Le fabricant décline toute responsabilité en cas de dommages provoqués par un usage impropre ou erroné.

+ Evitez que le cordon d'alimentation d'autres petits

électroménagers touche à des parties chaudes du four.

+ Les orifices ou les fentes d'aération ou

d'évacuation de la chaleur ne doivent pas être

Contrôlez toujours que les manettes sont bien

e Ne tirez surtout pas sur le câble pour débrancher la fiche de la prise de courant.

+ N'effectuez aucune opération de nettoyage ou d'entretien sans avoir auparavant débranché la fiche de la prise de courant.

+ En cas de panne, n'essayez en aucun cas d'accéder aux mécanismes internes pour tenter de réparer l'appareil. Contactez le service d'Assistance (voir Assistance)

e Faites attention à ce que les manches des casseroles soient toujours tournés vers l'intérieur de la table de cuisson pour éviter tout risque d'accident.

+ N'abaissez pas le couvercle en verre (s'il y en a un) tant que les brûleurs gaz ou la plaque

électrique sont chauds

+ Ne laissez pas la plaque électrique allumée sans casserole dessus.

+ N'utilisez pas de casseroles instables ou déformées.

+ Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience où de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance où d'instructions préalables concernant d'utilisation de l'appareil.

+ S'assurer que les enfants ne jouent pas avec l'appareil

+ Le dispositif n'est pas destiné à être mis en

œuvre par une minuterie externe ou un système de télécommande séparée.

+ Mise au rebut du matériel d'emballage conformez-vous aux réglementations locales, les emballages pourront ainsi être recyclés

+ La Directive Européenne 2002/96/EC sur les

Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la “poubelle barrée" est apposée sur tous les produits pour rappeler les obligations de collecte séparée Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieil appareil

et éponges à surface abrasive : ils risquent de rayer irrémédiablement la surface.

{Ne nettoyez jamais l'appareil avec des nettoyeurs vapeur ou haute pression

+ Pour un entretien courant, passez une éponge humide sur la surface et séchez avec du papier essuie-tout.

+ Les parties démontables des brûleurs doivent être lavées fréquemment à l'eau chaude avec du détergent en éliminant soigneusement toute incrustation

+ Dans le cas de tables équipées d'allumage automatique, nettoyez fréquemment et soigneusement l'extrémité des dispositifs d'allumage électronique instantané et vérifiez que les orifices de sortie du gaz ne sont pas bouchés.

+ Nettoyez les plaques électriques à l'aide d'un chiffon humide et graissez-les avec un peu d'huile quand elles sont encore tièdes

+ Des taches peuvent se former sur l'acier inox si ce dernier reste trop longtemps au contact d'une eau très calcaire ou de détergents agressifs (contenant du phosphore). Il est conseillé de rincer abondamment et d'essuyer après le nettoyage.

Mieux vaut essuyer aussitôt tout débordement d'eau.

Le brûleur ne s’allume pas ou la flamme n’est pas uniforme.

Avez-vous contrôlé si :

+ _les orifices de sortie du gaz ne sont pas par hasard bouchés.

+ les pièces amovibles composant le brûleur sont bien montées correctement.

«il y a des courants d'air dans les environs du plan de cuisson

La flamme s'éteint dans les versions équipées de sécurité de flamme.

Avez-vous contrôlé si :

+ _vous avez bien appuyé à fond sur la manette.

+ _vous avez bien appuyé à fond sur la manette pendant un laps de temps suffisant pour permettre l'activation du dispositif de sécurité.

+ _les orifices de sortie du gaz situés en face du dispositif de sécurité ne sont pas par hasard bouchés

Le brûleur s’éteint quand il est réglé sur la position de minimum.

Avez-vous contrôlé si :

e_les orifices de sortie du gaz ne sont pas par hasard bouchés

«il y a des courants d'air dans les environs du plan de cuisson + les minima n'ont pas bien été réglés.

Les casseroles sont instables.

Avez-vous contrôlé si :

+ _le fond de la casserole est parfaitement plat

+ _la casserole est bien placée au centre du brûleur

+ la position des grilles n'a pas par hasard été inversée

Si, malgré tous ces contrôles, votre appareil ne fonctionne toujours pas et l'inconvénient persiste, faites appel à notre station technique. Indiquez-lui :

+ le modèle de votre appareil (Mod.)

+ son numéro de série (S/N)

Ces informations figurent sur la plaquette signalétique apposée sur votre appareil et/ou sur son emballage.

! Ne faites jamais appel à des techniciens non agréés et refusez toujours l’installation de pièces détachées non originales.

+ de la superficie de trabajo de 700 mm. (ver /a figure)

Cuando la instalacién se realice sobre un horno empotrado sin ventilacién forzada de enfriamiento, se debe garantizar la presencia de tomas para la entrada y salida de aire que permitan una adecuada aireacién en el interior del mueble (ver /as figuras).

+ la toma sea capaz de soportar la carga mäxima de potencia de la mâquina indicada en la placa de caracterfsticas;

+ _la tensién de alimentacién eléctrica esté comprendida dentro de los valores indicados en la placa de caracteristicas;

+ la toma sea compatible con el enchufe del aparato

Si no es asi, sustituya la toma o el enchufe; no utilice prolongaciones ni conexiones mültiples

QUEMADORES A GAS y de la PLACA ELÉCTRICA*

Botén de encendido de los

PLACAS ELÉCTRICAS: pueden ser de distintos diâmetros y de distintas potencias como por ejemplo: “normales” o “répidas”, éstas ültimas se distinguen de las otras por la presencia de un sello rojo en el centro

Piloto de FUNCIONAMIENTO DE LA PLACA ELÉCTRICA: se enciende cuando el mando esté en cualquier otra posicién que no sea la de apagado

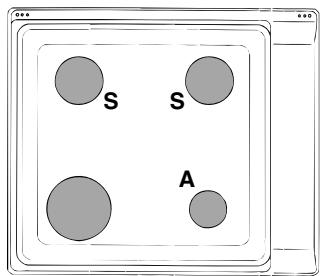

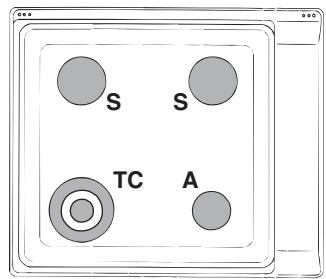

QUEMADORES A GAS: son de distintas dimensiones y potencias. Elija siempre el mâs adecuado para el diämetro del recipiente que va a utilizar.

Ilama o de la potencia.

Bujfa de encendido de los QUEMADORES A GAS:* permite el encendido automätico del quemador

DISPOSITIVO DE SEGURIDAD:* si se apaga accidentalmente la lama, interrumpe la salida de gas.

+ _No ha presionado a fondo el mando.

+ No ha mantenido presionado a fondo el mando por un tiempo suficiente como para activar el dispositivo de seguridad
