Tipo de producto	Placa de cocción mixta gas y eléctrica
Marca	INDESIT
Modelo	PIM631AS
Número de quemadores de gas	4 (Rápido, Semi-rápido, Auxiliar, Triple corona)
Número de placas eléctricas	1 (normal o rápida)
Dimensiones (L x P x A)	Aprox. 60 x 51 x 5 cm (empotramiento estándar)
Peso neto	Aprox. 12 kg
Alimentación eléctrica	220-240 V ~ 50/60 Hz (monofásica)
Potencia total máxima de gas	9,15 kW (quemadores)
Potencia eléctrica máxima	Aprox. 2,0 kW (placa eléctrica)
Tipo de gas compatible	Gas natural (G20/G25) y gas licuado (butano/propano)
Encendido	Encendido automático por bujía (en algunos modelos)
Seguridad	Dispositivo de seguridad de corte de gas en caso de extinción accidental
Ajuste de los quemadores	Mandos con posiciones apagado, máximo, mínimo
Ajuste de las placas eléctricas	6 posiciones (de 1 a 6) + apagado
Material de la superficie	Acero inoxidable (partes de los quemadores) / esmalte (placas eléctricas)
Limpieza y mantenimiento	Quemadores lavables con agua caliente, placas eléctricas limpiadas con paño húmedo y engrasadas tibias
Reparabilidad	Inyectores y grifos de gas reemplazables por un técnico autorizado
Clase de empotramiento	Clase 3
Normas	CE (Baja Tensión, CEM, Gas, DEEE)

Preguntas frecuentes - PIM631AS INDESIT

¿Cómo instalar la placa de cocción PIM631AS?

La instalación debe ser realizada por un profesional cualificado. La placa debe empotrarse en una encimera de 20 a 40 mm de espesor, con un corte adecuado (ver esquema en el manual). Asegúrese de que la estancia esté bien ventilada y respete las distancias mínimas respecto a muebles y campanas. La conexión eléctrica y de gas debe cumplir con las normas vigentes.

¿Qué tipo de gas utilizar con este modelo?

La placa está ajustada de fábrica para gas natural (G20 o G25 según el país). Se puede adaptar a gas licuado (butano o propano) cambiando los inyectores. Consulte la tabla de características de los quemadores para elegir los inyectores adecuados.

¿Cómo encender los quemadores de gas?

Presione a fondo el mando correspondiente y gírelo en sentido contrario a las agujas del reloj hasta la posición de potencia máxima. En los modelos con encendido automático, presione primero el botón de encendido (símbolo de llama). Mantenga el mando presionado durante 6 segundos para activar el dispositivo de seguridad.

¿Qué hacer si un quemador no se enciende?

Verifique que no haya corte de gas, que la llave de paso esté abierta y que los orificios de salida de gas no estén obstruidos. Asegúrese de haber presionado bien el mando y de haberlo mantenido el tiempo suficiente. Si el problema persiste, limpie el quemador y la bujía de encendido, o contacte al servicio postventa.

¿Cómo utilizar la placa eléctrica?

Gire el mando de la placa eléctrica a la posición deseada (1 a 6). La posición 1 es la potencia mínima, 6 la máxima. No deje nunca la placa encendida sin cacerola. Antes del primer uso, caliente la placa vacía durante 4 minutos a máxima potencia para endurecer el revestimiento.

¿Qué diámetros de cacerolas recomienda?

Utilice recipientes adecuados para cada quemador: quemador rápido (RR): 24-26 cm, semi-rápido: 16-20 cm, auxiliar: 10-14 cm, triple corona: 24-26 cm. Para las placas eléctricas, el fondo de la cacerola debe ser plano y tener un diámetro al menos igual al de la placa.

¿Cómo limpiar la placa de cocción?

Limpie los quemadores desmontables con agua caliente y detergente, eliminando las incrustaciones. Las placas eléctricas deben limpiarse con un paño húmedo y engrasarse ligeramente aún tibias. No utilice productos abrasivos, corrosivos ni limpiadores a vapor.

¿Qué hacer en caso de olor a gas?

Corte inmediatamente el suministro de gas y abra las ventanas. No utilice ningún aparato eléctrico ni llama. Verifique que todos los quemadores estén apagados. Si el olor persiste, contacte a su proveedor de gas o a un técnico autorizado.

¿Cómo cambiar los inyectores para otro tipo de gas?

Desmonte las rejillas y los quemadores, desenrosque los inyectores con una llave de 7 mm, reemplácelos por los inyectores adecuados (ver tabla de características). Vuelva a montar todo. Ajuste eventualmente el caudal mínimo de los quemadores con el tornillo de regulación. Reemplace la etiqueta de gas.

¿Dónde encontrar el manual completo y los repuestos?

El manual completo está disponible gratuitamente en PDF en notice-facile.com. Para los repuestos originales (inyectores, grifos, etc.), contacte al servicio postventa de INDESIT o a un distribuidor autorizado. Utilice siempre piezas originales para garantizar la seguridad y el correcto funcionamiento.

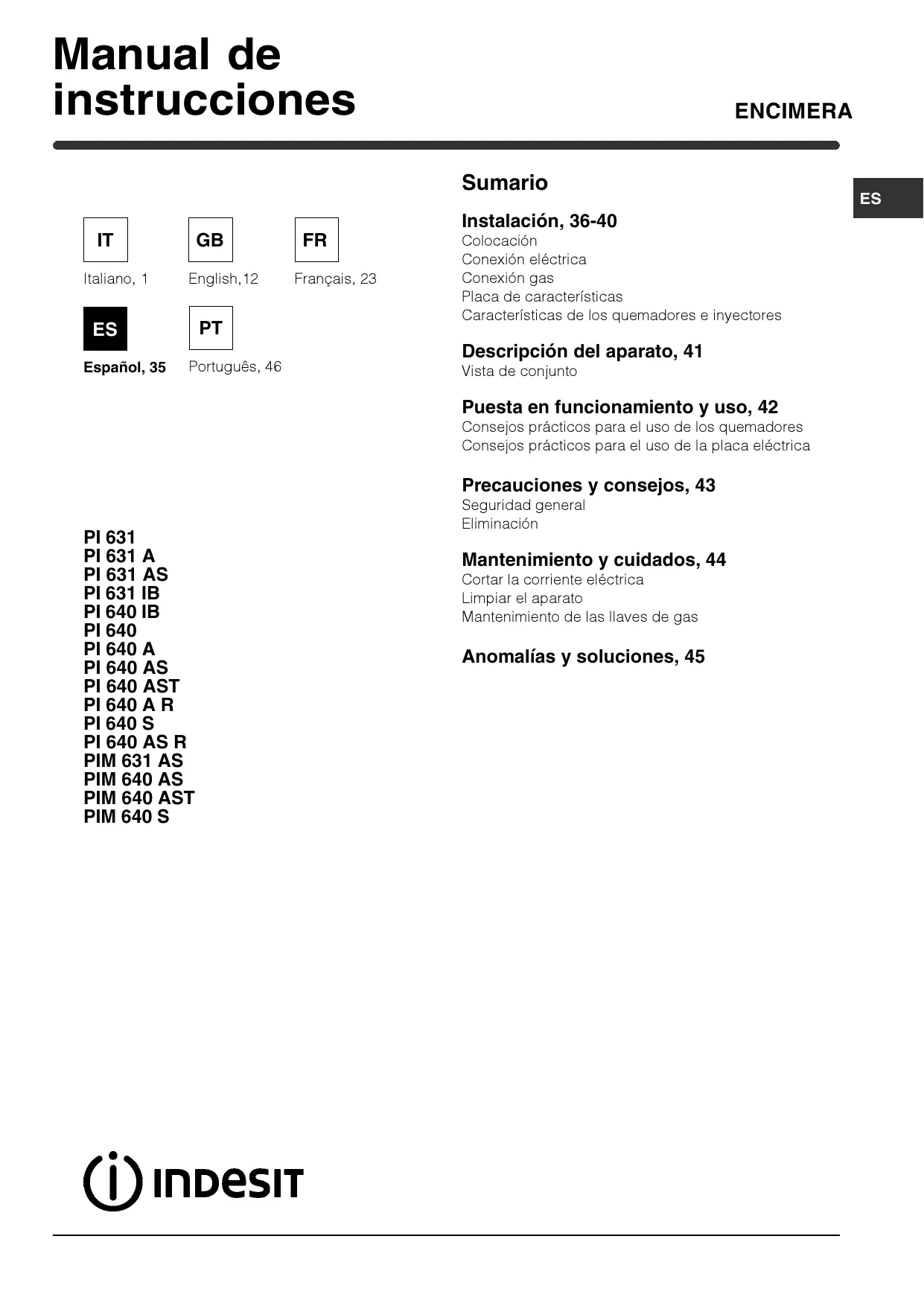

MANUAL DE USUARIO PIM631AS INDESIT

Característica de los quemadores e inyectores

Descripción del aparato, 41

Vista de conjunto

Puesta en funcionamiento y uso, 42

Consejos prácticos para el uso de los quemadores

Consejos prácticos para el uso de la placa eléctrica

Precauciones y consejos, 43

Seguridad general

Eliminación

Mantenimiento y cuidados, 44

Cortar la corriente eléctrica

Limpiar el aparato

Mantenimiento de las llaves de gas

Anomalías y soluciones, 45

Es importante conservar este manual para poder consultarlo en todo momento. En caso de venta, cesión o mudanza, verifique que permanezca junto al aparato para informar al nuevo propietario sobre su funcionamiento y sobre las advertencias correspondientes.

Lea atentamente las instrucciones: contienen información importante sobre la instalación, el uso y la seguridad.

Colocación

Los embalajes no son juguetes para niños y se deben eliminar respetando las normas para la recolección de residuos (ver Precauciones y consejos). La instalación se debe realizar siguiendo estas instrucciones y por personal profesionalmente calificado. Una instalación incorrecta puede producir daños a personas, animales o cosas. Este aparato puede ser instalado y funcionar solo en lugares ventilados permanentemente, de acuerdo a las prescripciones de la Orden del 29.03.1974. Deben ser observados los siguientes requisitos: - El ambiente debe poseer un sistema de descarga de los humos de la combustión al exterior, realizando una campana o un electroventilador que entre automáticamente en funcionamiento cuando se enciende el aparato.

En chimenea o tubo de chimenea ramificado (reservado los aparatos de cocción)

Directamente al exterior

• El ambiente debe poseer un sistema que permita la entrada del aire necesario para una combustión normal. El caudal de aire necesario para la combustión no debe ser inferior a 2m³/h por cada kilovatio (kW) de potencia instalada.

Ejemplos de aberturas de ventilación para aire comburente

El sistema puede tener aire del exterior del edificio a través de un conducto de 100 cm² como mínimo, de sección útil de modo que no pueda ser obstruido accidentalmente. Internacionalmente, se puede hacer:

de manera indirecta, desde ambientes adyacentes que posean un conducto de ventilación hacia el exterior, como se describe más arriba, y que no sean partes en común del inmueble, ambientes con peligro de incendio o dormitorios.

• Los gases de petróleo licuados, más pesados que el aire, se depositan en las partes más bajas. Por lo tanto, los ambientes que contienen botellas de GPL deben tener aberturas hacia el exterior para permitir la evacuación desde abajo de eventuales escapes de gas. Además, las botellas de GPL, vacías o parcialmente llenas, no deben ser instaladas o depositadas en ambientes o espacios a un nivel mayor bajo del suelo (sótanos, etc.) Es conveniente conservar en el ambiente solo la botella que se está utilizando, colocada de modo que no quede expuesta a la acción directa de fuentes de calor (hornos, chimeneas, estufas, etc.) capaces de llevarla a temperaturas superiores a 50°C

Empotramiento

Las encimeras a gas y mixtas están fabricadas con un grado de protección contra calentamientos excesivos de tipo X, y por lo tanto, es posible su instalación al bajo de muebles cuya altura no supere la de la superficie de trabajo. Para una correcta instalación de la encimera se deben observar las siguientes precauciones:

• Los muebles situados a un costado, cuya altura supere la de la superficie de trabajo, deben estar situados a 600 mm., como mínimo, del borde de la misma.
• Las campanas deben ser instaladas de acuerdo con los requisitos existentes en los manuales de instrucción de las mismas, siempre manteniendo una distancia mínima de 650 mm.
• Coloque los armarios de pared adyacentes a la campana a una altura mínima desde la superficie de trabajo, de 420 mm (ver la figura).

Siempre que la encimera se instale debajo de un armario de pared, este último deberá mantener una distancia mínima de la superficie de trabajo de 700 mm (ver la figura).

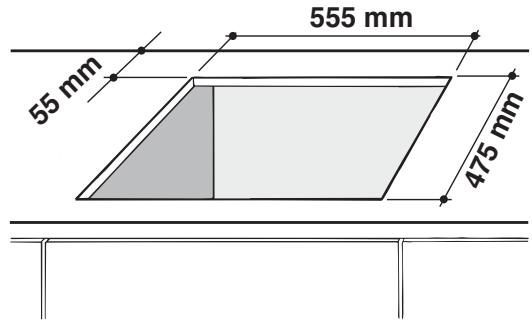

• El espacio para el mueble debe tener las dimensiones indicadas en la figura. Se han previsto ganchos de fijación que permiten ajustar la encimera a superficies de 20 a 40 mm de espesor. Para una buena fijación de la encimera, es aconsejable usar todos los ganchos que se suministran.

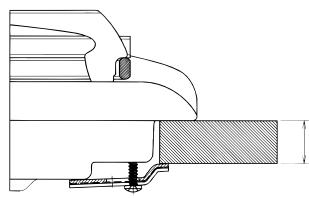

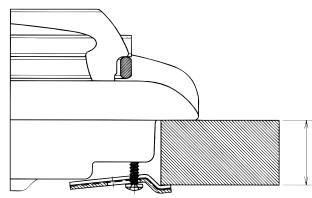

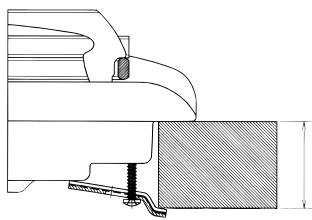

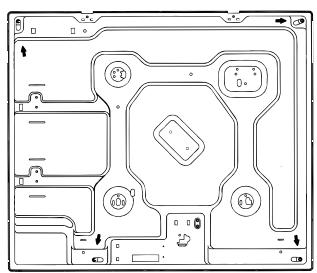

Esquema de fijación de los ganchos

Posición del gancho para superficies H=20mm

Posición del gancho para superficies H=30mm

Posición del gancho para superficies H=40mm

Adelante Atrás

¡Use los ganchos contenidos en el "paquete de accesorios"! Cuando la encimera no se instale sobre un horno empotrado, es necesario introducir un panel de madera como aislamiento. El mismo debe colocarse a una distancia mínima de 20 mm de la pared inferior de la encimera.

Aireación

Para garantizar una buena aireación es necesario eliminar la pared posterior del hueco para el horno. Es preferible instalar el horno apoyado sobre dos listones de madera o sobre una superficie continua que tenga una abertura de 45 x 560 mm como mínimo (ver las figuras).

Cuando la instalación se realice sobre un horno empotrado sin ventilación forzada de aire, se debe garantizar la presencia de tomas para la entrada y salida de aire que permitan una adecuada aireación en el interior del mueble (ver las figuras).

¡Es posible instalar la encimera PI 640 AST/PIM 640 AST sólo sobre hornos empotrados dotados de ventilación.

Conexión eléctrica

Las encimeras que poseen cable de alimentación tripolar se fabrican para funcionar con corriente alterna, a la tensión y frecuencia de alimentación indicadas en la placa de características (ubicada en la parte inferior de la encimera). El conductor de puesta a tierra del cable se distingue por los colores amarillo-verde. Cuando se realiza la instalación sobre un horno empotrado, la conexión eléctrica de la encimera y la del horno se deben realizar por separado, ya sea por razones de seguridad eléctrica, como para poder la eventual extracción del horno.

Conexión del cable de alimentación eléctrica a la red

Instale en el cable un enchufe normalizado para la carga indicada en la placa de características. En el caso de conexión directa a la red, es necesario interponer entre el aparato y la red un interruptor omnipolar con una distancia mínima entre los contactos de 3 mm, dimensionado para esta carga y que responda a las normas vigentes (el conductor de tierra no debe ser interrumpido por el interruptor). El cable de alimentación eléctrica se debe colocar de modo tal que no alcance en ningún punto una temperatura que supere en 50 °C la temperatura ambiente.

¡El instalador es responsable de la correcta conexión eléctrica y del cumplimiento de las normas de seguridad!

• la toma tenga conexión a tierra y que sea conforme con la ley;
• la toma sea capaz de soportar la energía máxima de potencia de la máquina indicada en la placa de características;
• la tensión de alimentación eléctrica esté comprendida dentro de los valores indicados en la placa de características;
• la toma sea compatible con el enchufe del aparato. Si no es así, sustituya la toma o el enchufe; no utilice prolongaciones ni conexiones múltiples.

¡Una vez instalado el aparato, el cable eléctrico y la toma de corriente deben ser fácilmente accesibles! ¡El cable no debe sufrir pliegues ni compresiones! ¡El cable debe ser revisado periódicamente y sustituido solo por técnicos autorizados (ver Asistencia)! ¡La empresa declina toda responsabilidad cuando estas normas no sean respetadas!

Conexión de gas

La conexión del aparato a la tubería o a la botella de gas se debe efectuar de acuerdo a lo prescrito por las normas nacionales vigentes, solo después de haber verificado que el aparato esté regulado para el tipo de gas con el cual será alimentado. Si no es así, realice las operaciones indicadas en el párrafo "Adaptación a los distintos tipos de gas".

En el caso de alimentación con gas licuado, desde botella, utilice reguladores de presión conformes con las normas nacionales vigentes.

¡Para un funcionamiento adecuado, un uso eficiente de la energía y una mayor duración del aparato, verifique que la presión de alimentación cumpla con los valores indicados en la tabla 1 "Características de los quemadores e inyectores"!

Conexión con tubo rígido (cobre o acero)

¡La conexión a la red de gas se debe efectuar de modo que no provoque esfuerzos de ningún tipo al aparato!

En el tubo de alimentación del aparato se incluye una unión en "L" orientable, cuya estanqueidad está asegurada por una junta. Si resultara necesario girar la unión, sustituya la junta (suministrada con el aparato). La unión de entrada de gas al aparato es roscada 1/2 gas macho cilíndrico.

Conexión con tubo flexible de acero inoxidable de pared continua con uniones roscadas.

La unión de entrada de gas al aparato es roscada 1/2 gas macho cilíndrico.

La colocación de dichos tubos se debe efectuar de modo tal que su longitud, en condiciones de máxima extensión, no sea mayor que 2000 mm. Una vez realizada la conexión, verifique que el tubo metálico flexible no permanezca en contacto con partes móviles o no quede aplastado.

¡Utilice exclusivamente tubos y juntas estancas conformes a las Normas Nacionales en vigencia.

Control de la estanqueidad.

¡Finalizada la instalación, controle la perfecta estanqueidad de todas las uniones utilizando una solución jabonosa pero nunca una llama.

Adaptación a los distintos tipos de gas.

Para adaptar la encimera a un tipo de gas diferente de aquel para el que fue fabricada (indicado en la etiqueta fijada en la parte inferior de la encimera o en el embalaje), es necesario sustituir los inyectores de los quemadores efectuando las siguientes operaciones:

1. Quite las parrillas de la encimera y extraiga los quemadores.

1. Desenrosque los inyectores utilizando una llave tubular de 7 mm y sustitúyalos por los que se adapten al nuevo tipo de gas (ver tabla 1 "Características de los quemadores e inyectores").

3. Vuelva a colocar las piezas realizando las operaciones en sentido contrario. 4. Al finalizar la operación, sustituya la anterior etiqueta de calibrado con la correspondiente al nuevo gas que se va a utilizar, disponible en nuestros Centros de Asistencia Técnica. - Regulación de aire principal de los quemadores.

Los quemadores no necesitan de ninguna regulación de aire principal.

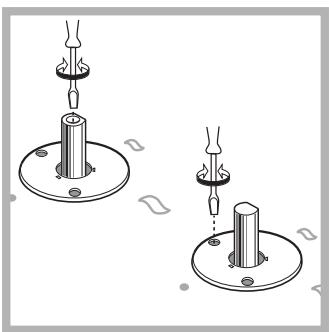

• Regulación de los mínimos.
• Lleve la llave hasta la posición de mínimo;
• Quite el mando y acceda al tornillo de regulación situado en el interior o al costado de la varilla de la llave hasta lograr una llama regular.
• Verifique que girando rápidamente el mando desde la posición de máximo hasta la de mínimo, no se apaguen los quemadores.
• En los aparatos provistos del dispositivo de seguridad (termopar), si dicho dispositivo no funciona para con los quemadores al mínimo, ajuste la capacidad de los mismos utilizando para ello el tornillo de regulación.
• Una vez efectuada la regulación, vuelva a colocar los precintos ubicados en los by-pass con lacre o un material equivalente.

¡En el caso de gas licuado, el tornillo de regulación deberá enroscarse a fondo! Al finalizar la operación, sustituya la anterior etiqueta de calibrado con la correspondiente al nuevo gas que se va a utilizar, disponible en nuestros Centros de Asistencia Técnica. ¡Cuando la presión del gas normal de uso sea distinta de la prevista (o variable), es necesario instalar, en la tubería de entrada, un regulador de presión conforme con las Normas Nacionales en vigencia.

PLACA DE CHARACTERÍSTICAS
Conexiones electricas	ver placadecharacteristicas
CE	Este aparato es conforme con las siguientes Normas Comunitarias: - 2006/95/CEE del 12/12/06 (Baja Tensión) y posteriores modificaciones - 2004/108/CEE del 15/12/04 (Compatible Electromagnética) y posteriores modificaciones - 93/68/CEE del 22/07/93 y posteriores modificaciones. - 2009/142/CEE del 30/11/09 (Gas) y posteriores modificaciones. - 2002/96/CEE y posteriores modificaciones. successives.

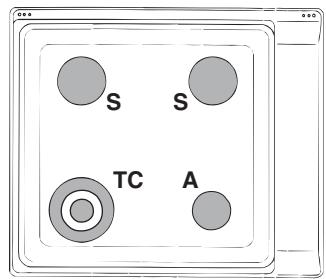

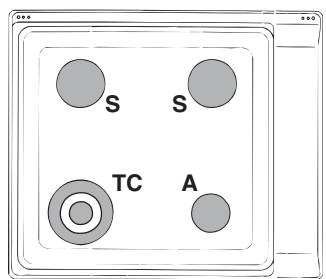

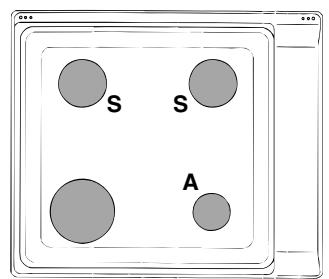

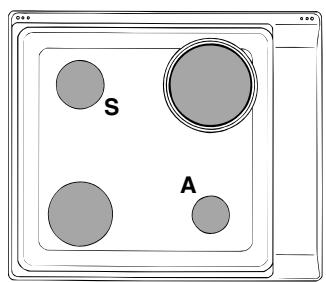

Características de los quemadores e inyectores

Tabla 1				Gas Liquido					Gas Natural
Quemador	Diametro (mm)	Potencia tírmica kW (p.c.s.*) Nom.	Red.	By-pass 1/100 (mm) (1)		Inyector 1/100 (mm)	Capac.* g/h ***	**	Inyector 1/100 (mm)	Capac.* l/h
Ràpido (Grande) (R)	100	3.00	0.70	41	39	86	218	214	116	286
Semi Ràpido (Medio) (S)	75	1.65	0.40	30	28	64	120	118	96	157
Auxiliar (Pequeño) (A)	55	1.00	0.40	30	28	50	73	71	71	95
Corona Triple (TC)	130	3.25	1.50	60	61	91	236	232	133	309
Presiones de suministro	Nominal (mbar)						28 - 30 20 35	37 25 45	20 17 25

* A 15°C y 1013 mbar-gas seco ** Propano P.C.S. = 50.37 MJ/Kg *** Butano P.C.S. = 49,47 MJ/Kg

Natural P.C.S. = 37.78 MJ/m³

(1) Únicamente para aquellos aparatos con dispositivos de seguridad contra fugas de gas

PI 640 PI 640 A PI 640 IB PI 640 AS PI 640 A R PI 640 S PI 640 AS R PIM 640 AS PIM 640 S

PI 631 PI 631 IB PI 631 A PI 631 AS PIM 631 AS

PI 640 AST

PIM 640 AST

Es posible instalar la encimera PI 640 AST/PIM 640 AST sólo sobre hornos empotrados dotados de ventilación.

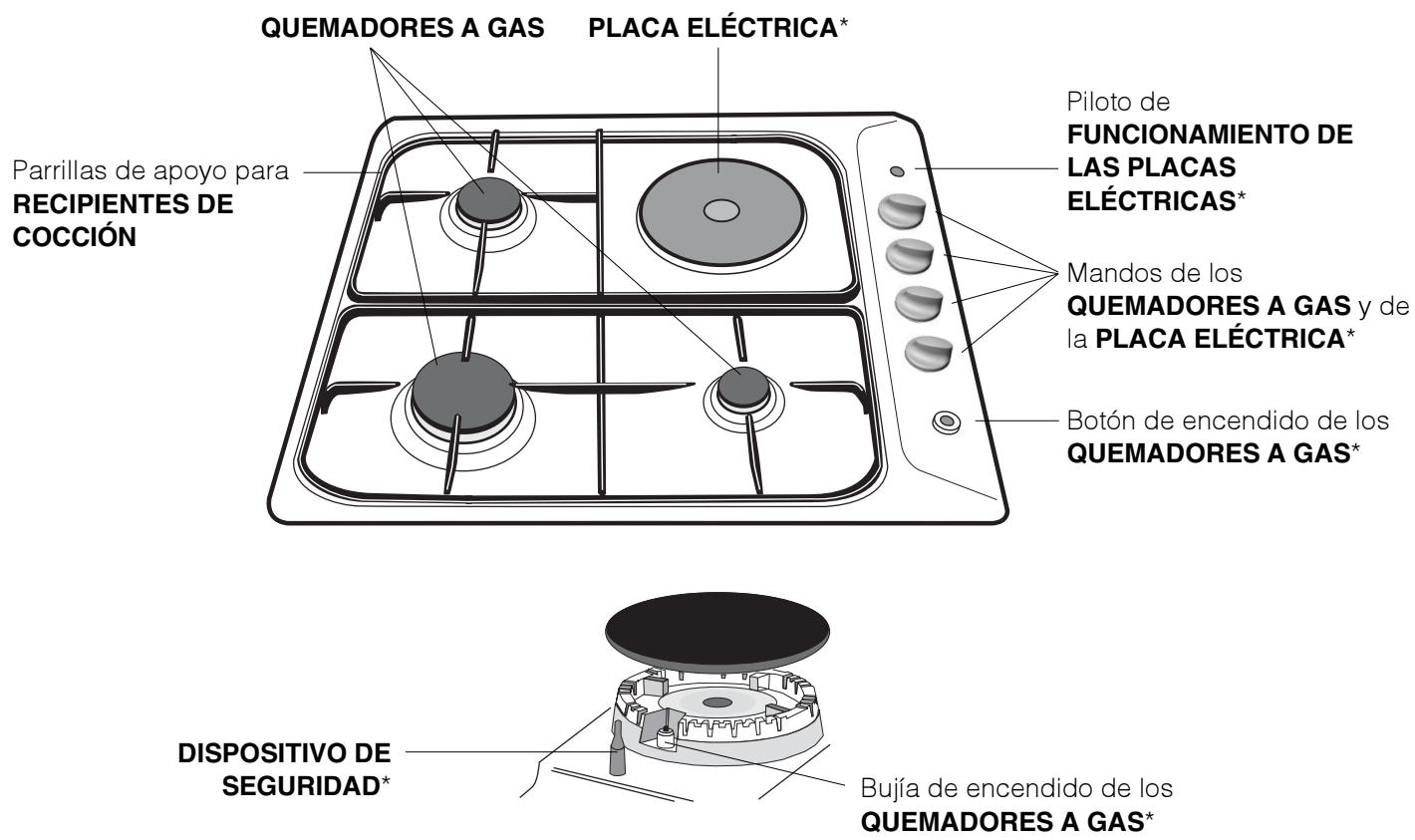

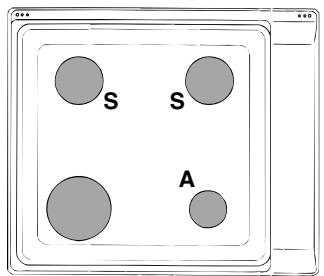

Vista de conjunto

• PLACAS ELÉCTRICAS: pueden ser de distintos diámetros y de distintas potencias, como por ejemplo: "normales" o "rápidas"; estas últimas se distinguen de las otras por la presencia de un sello rojo en el centro.
• Piloto de FUNCIONAMIENTO DE LA PLACA ELÉCTRICA: se enciende cuando el mando está en cualquier otra posición que no sea la de apagado.
• QUEMADORES A GAS: son de distintas dimensiones y potencias. Elija siempre el más adecuado para el diámetro del recipiente que va a utilizar.
• Mandos de los QUEMADORES A GAS y de la PLACA ELÉCTRICA* para la regulación de la llama o de la potencia.
• Bujía de encendido de los QUEMADORES A GAS:* permite el encendido automático del quemador.
• DISPOSITIVO DE SEGURIDAD:* si se apaga accidentalmente la llama, interrumpe el suministro de gas.
• Presente sólo en algunos modelos.

Puesta en funcionamiento y uso

En cada mando está indicada la posición del quemador a gas o de la placa eléctrica correspondiente.

Quemadores a gas

El quemador elegido se puede regular con el mando correspondiente de la siguiente forma:

• Apagado Máximo Mínimo

Para encender uno de los quemadores, acerque al mismo una llama o un encendedor, pulse a fondo y gire el mando correspondiente en sentido antihorario hasta la posición de máxima potencia.

En los modelos que poseen dispositivo de seguridad, es necesario tener presionado el mando durante 6 segundos aproximadamente hasta que se caliente el dispositivo que mantiene automáticamente encendida la llama.

En los modelos que poseen bujía de encendido, para encender el quemador elegido, primero pulse el botón

de encendido identificado por el símbolo ★, luego pulse a fondo y gire el mando correspondiente en sentido antihorario hasta la posición de máxima potencia.

Si se apagara accidentalmente la llama del quemador, cierre el mando y vuelva a intentar encenderlo después de 1 minuto, como mínimo.

Para apagar el quemador es necesario girar el mando en sentido horario hasta el apagado (correspondiente al símbolo ●).

Placas eléctricas

La regulación se puede realizar girando el mando correspondiente en sentido horario o antihorario hasta 6 posiciones diferentes:

Posición	Placa normal o<rapida>
0	Apagado
1	Potencia minima
2-5	Potencia intermediadas
6	Potencia Tmaxima

En todas las posiciones del mando, excepto la de apagado, se produce el encendido del piloto de funcionamiento.

Consejos prácticos para el uso de los quemadores

Si desea obtener el máximo rendimiento, es útil recordar lo siguiente:

• Utilice recipientes adecuados para cada quemador (ver la tabla) con el fin de evitar que las llamas sobresalgan por el fondo de los recipientes.
• Utilice siempre recipientes con el fondo plano y con tapa.
• Cuando se produce la ebullición, gire el mando hasta la posición de mínimo.

Quemador	Ø Diámetro Recipientes(cm)
Rápido (R)	24 - 26
Semi Rápido (S)	16 - 20
Auxiliar (A)	10 - 14
Corona Triple (TC)	24 - 26

Consejos prácticos para el uso de las placas eléctricas

Para evitar dispersiones de calor y provocar daños a la placa, es importante utilizar recipientes con fondo plano y de un diámetro igual o mayor que el de la placa.

Posición	Placa normal o rápida
0	Apagado.
1	Coccción de verduras, pescados.
2	Coccción de papas (a vapor) sopas, garbanzos, porotos.
3	Para continuar la coccción de grandes cantidades de alimentos, minestrones.
4	Asar (mediano).
5	Asar (fuerte).
6	Dorar o alcancar el hervor en poco tiempo.

¡Antes de utilizarlas por primera vez, es necesario calentar las placas de cocción a la máxima temperatura durante 4 minutos, sin olla. Durante esta fase inicial, el revestimiento protector se endurece y alcanza la máxima resistencia.

• Presente sólo en algunos modelos.

¡El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales de seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

Seguridad general

• Este aparato se refiere a un aparato empotrable de clase 3.
• Para su correcto funcionamiento, los aparatos a gas necesitan un regular cambio de aire. Verifique que en su instalación se respeten los requisitos contenidos en el párrafo correspondiente a la “Colocación”. Las instrucciones son válidas solo para los Países de destino, cuyos símbolos figuran en el manual y en la placa de características.
• El aparato ha sido fabricado para un uso de tipo no profesional en el interior de una vivienda.
• El aparato no se debe instalar al aire libre, tampoco si el espacio está protegido porque es muy peligroso expuesto a la lluvia y a las tormentas.
• Para mover el aparato utilice siempre las manijas correspondientes ubicadas en los costados del horno.
• No toque la máquina descalzo o con las manos y pies mojados o húmedos.
• El aparato debe ser utilizado para cocinar alimentos, sólo por personas adultas y siguiendo las instrucciones contenidas en este manual. Cualquier otro uso (como por ejemplo: calefacción de ambientes) se debe considerar impropio y, por lo tanto, peligroso. El fabricante no puede ser considerado responsable por los daños derivados de usos impropios, erróneos e irrazonables.
• Evite que el cable de alimentación eléctrica de otros electrodomésticos entre en contacto con partes calientes del horno.
• No obstruya las aberturas de ventilación y de eliminación del calor.
• Controle siempre que los mandos estén en la posición "●"/"○" cuando no se utilice el aparato.
• No desconecte el aparato de la toma de corriente tirando del cable sino sujetando el enchufe.
• No realice la limpieza o el mantenimiento sin haber desconectado primero el aparato de la red eléctrica.
• En caso de avería, no acceda nunca a los mecanismos internos para intentar una reparación. Llame al Servicio de Asistencia Técnica (ver Asistencia).
• Verifique que los mangos de las ollas estén siempre dirigidos hacia dentro de la encimera para evitar que sean golpeados accidentalmente.
• No cierre la tapa de vidrio (si existe) cuando los quemadores o la placa eléctrica estén calientes.
• No deje encendida la placa eléctrica sin ollas.
• No utilice ollas inestables o deformadas.
• No está previsto que el aparato sea utilizado por personas (niños incluidos) con reducidas capacidades físicas, sensoriales o mentales, por personas inexpertas o que no tengan familiaridad con el producto, a menos que no sean vigiladas por una persona responsable de su seguridad o que no hayan recibido instrucciones preliminares sobre el uso del aparato.
• Evitar que los niños jueguen con el aparato.
• El aparato no se debe poner en funcionamiento a través de un temporizador externo o de un sistema de mando a distancia.

Eliminación

• Eliminación del material de embalaje: respete las normas locales, de esta forma los embalajes podrán ser reutilizados.
• En base a la Norma europea 2002/96/CE de Residuos de Aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva.

El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eliminación de su electrodoméstico viejo.

Cortar la corriente eléctrica

Antes de realizar cualquier operación, desconecte el aparato de la red de alimentación eléctrica.

Limpiar el aparato

¡Evite el uso de detergentes abrasivos o corrosivos como los quitamanchas y productos anticorrosivos, jabones en polvo y esponjas con superficie abrasiva: pueden rayar irremediablemente la superficie.

¡No utilice nunca limpiadores a vapor o de alta presión para la limpieza del aparato.

• Para un mantenimiento ordinario, es suficiente lavar la encimera con una esponja húmeda, secándola después con un papel absorbente para cocina.
• Los elementos móviles de los quemadores se lavan frecuentemente con agua caliente y detergente tratando siempre de eliminar las incrustaciones.
• En las encimeras que poseen encendido automático, es necesario realizar frecuentemente una cuidadosa limpieza de la parte terminal de los dispositivos de encendido instantáneo electrónico y verificar que los orificios de salida del gas no estén obstruidos.
• Las instalaciones eléctricas se limpian con un paño húmedo y se untan con un poco de aceite cuando todas estas están tibias.
• El acero inoxidable puede quedar manchado si permanece en contacto por largo tiempo con agua fuertemente calcárea o con detergentes agresivos (que contengan fósforo). Se aconseja enjuagar abundantemente y secar después de la limpieza. Es además importante secar los posibles derrames de agua.

Mantenimiento de las llaves de gas

Con el tiempo puede suceder que una llave se bloquee o presente dificultad para girar, en esos casos será necesario proceder a la sustitución de dicha llave.

¡Esta operación la debe efectuar un técnico autorizado por el fabricante.

Puede suceder que la encimera no funcione o no funcione bien. Antes de llamar al servicio de asistencia técnica, veamos qué se puede hacer. Antes que nada verifique que no hayan interrupciones en las redes de alimentación de gas y eléctrica, y en particular, que las llaves de gas, aguas arriba del aparato, estén abiertas.

El quemador no se enciende o la llama no es uniforme.

Controle si:

• Los orificios de salida de gas del quemador están obstruidos.
• Se han colocado correctamente todas las partes móviles que componen el quemador. Hay corriente de aire en las cercanías de la encimera.

La llama no permanece encendida en los modelos con seguridad.

Controle si:

No ha presionado a fondo el mando. - No ha mantenido presionado a fondo el mando por un tiempo suficiente como para activar el dispositivo de seguridad. - Están obstruidos los orificios de salida del gas a la altura del dispositivo de seguridad.

El quemador en posición de mínimo no permanece encendido.

Controle si:

• Están obstruidos los orificios de salida del gas.
• Hay corriente de aire en las cercanías de la encimera.
• La regulación del mínimo es correcta.

Los recipientes no permanecen estables.

Controle si:

• El fondo del recipiente es perfectamente plano.
• El recipiente está centrado en el quemador o en la placa eléctrica. Las parrillas fueron invertidas.

Si aún cuando se han realizado todos los controles, la encimera no funciona y el inconveniente detectado persiste, llame al Centro de Asistencia Técnica. Comunique:

• el modelo de la máquina (Mod.)
• el número de serie (S/N)

Esta información se encuentra en la placa de características ubicada en el aparato y/o en el embalaje.

¡No recurra nunca a técnicos no autorizados y rechace siempre la instalación de repuestos no originales.

La información es válida solo para España.

Para otros países de habla hispana consulte a su vendedor.

Ampliación de garantía

Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años. Consiga una cobertura total adicional de

• Piezas y componentes
• Mano de obra de los técnicos
• Desplazamiento a su domicilio de los técnicos

Y NO PAGUE AVERÍAS NUNCA MÁS

Servicio de asistencia técnica (SAT)

Llame al 902.133.133 y nuestros técnicos intervendrán con rapidez y eficacia, devolviendo el electrodoméstico a sus condiciones óptimas de configuración.

En el SAT encontrará recambios, accesorios y productos específicos para la limpieza y mantenimiento de su electrodoméstico a precios competitivos.

ESTAMOS A SU SERVICIO

PT

Italiano, 1

English, 12

Français, 23

Español, 35

Português, 46

PI 631 PI 631 A PI631 AS PI 631 IB PI 640 IB PI 640 PI 640 A PI 640 AS PI 640 AST PI 640 A R PI 640 S PI 640 AS R PIM 631 AS PIM 640 AS PIM 640 AST PIM 640 S

Índice

Instalación, 47-51

Posicionamiento

Conexión eléctrica

Conexión del gas

Placa de identificación

Inicio y utilización, 53

(1) Únicamente para aquellos aparatos con dispositivos de seguridad contra fugas de gas

PI 640 PI 640 A PI 640 IB PI 640 AS PI 640 A R PI 640 S PI 640 AS R PIM 640 AS PIM 640 S

PI 631 PI 631 IB PI 631 A PI 631 AS PIM 631 AS

PI 640 AST

PIM 640 AST

• Solo en algunos modelos.
