MANUAL DE USUARIO Concord Kombifix i-Size JANE

1. ÍNDICE 3
2. PRESENTACIÓN 4
3. ADVERTENCIAS 5
4. LISTA DE COMPONENTES 7
5. CONFIGURCIONES DE USO 8
6. PALANCA DE SEGURIDAD CONTRA MAL USO 8
7. AJUSTE DE LA ALTURA DE LOS CINTURONES 9
8. USO DEL COJÍN REDUCTOR 10
9. RECLINADO INTERNO 10
10. RECLINADO DE LA SILLA 11
11. GIRO DE LA SILLA 12
12. INSTALACIÓN 13
    A. INSTALAR EN EL AUTOMÓVIL 13
    B. SUJETAR AL BEBÉ EN LA KOMBIFIX 15
    C. RETIRAR DEL AUTOMÓVIL 17
13. QUITAR EL TAPIZADO 18
14. QUITAR LA CAPOTA Y EL TAPIZADO 18
15. MANTENIMIENTO 18
16. COMPATIBILIDAD CON AUTOMÓVILES 19

2. PRESENTACIÓN

Su nueva silla de seguridad KOMBIFIX está diseñada para proteger al bebé en el automóvil.

Este es un dispositivo de sujeción “i-Size”. Es adecuado, conforme al Reglamento ECE 129/04, para el empleo general en vehículos con Sistema “i-Size”

Se puede emplear en asientos de vehículos declarados como “i-Size” (comprobar en las instrucciones de uso del vehículo) y vehículos compatibles con la categoría ISOfix clase

A, B, B1, C o D (ver lista de compatibilidad en página web: www.janeworld.com)

En caso de duda, consulte a su distribuidor, o diríjase a la página web:

www.janeworld.com)

Es muy importante que lea atentamente estas instrucciones antes de usar la silla KOMBIFIX por primera vez. Asegúrese que todos aquellos que alguna vez la vayan a usar también estén familiarizados con su correcta instalación y uso. Se ha comprobado que un porcentaje importante de usuarios de sillas de seguridad no instalan correctamente la silla, entender los manuales de instrucciones y aplicar correctamente lo que dicen es tan importante para la seguridad como la propia silla.

Puede consultar estas instrucciones escaneando el siguiente código QR:

Este sistema de retención infantil ha sido homologado según el Reglamento 129 para niños de entre 40 cm y 105 cm de altura.

1. Este es un Sistema de Retención Mejorado i-Size. Está aprobado según el Reglamento UN No.129, para uso en plazas de vehículo compatibles i-Size según indique el fabricante del vehículo en su manual de instrucciones.
2. En caso de duda, consulte al fabricante del Sistema de Retención Mejorado o el vendedor.

NO coloque un sistema de retención infantil mejorado orientado hacia atrás en el asiento delantero con el airbag delantero activado. Podrían producirse lesiones graves o incluso la muerte. Consulte el manual del propietario del vehículo para obtener más información.

NUNCA deje a su niño desatendido con este sistema de retención infantil mejorado.

Este asiento está incluido en el Reglamento 129 de la ONU y se puede instalar en todos los vehículos homologados según el Reglamento 16. También se puede instalar en los vehículos incluidos en la lista adjunta a este manual de instrucciones.

Los elementos rígidos y las partes plásticas de un Sistema Mejorado de Retención Infantil deberán ubicarse e instalarse de manera que no puedan quedar atrapados en un asiento movable o en una puerta del vehículo durante el uso diario del mismo.

No utilice el asiento de seguridad sin su funda ni las almohadillas del arnés.

Proteja el sistema de retención infantil de la luz solar directa, ya que las piezas de plástico y metal podrían calentarse y quemar al niño.

Mantenga el sistema de retención infantil alejado de líquidos corrosivos, pinturas o disolventes que podrían dañarlo. El sistema de retención infantil debe reemplazarse después de un accidente, incluso si no presenta daños visibles. El producto puede presentar daños internos ocultos que podrían comprometer la seguridad del niño.

Tome descansos regulares durante el viaje para que el niño pueda salir del asiento y caminar un poco. No se recomienda viajar más de dos horas seguidas sin descansar. Este consejo es muy importante para los bebés.

Asegúrese de que la pata de apoyo esté siempre en contacto con el suelo del vehículo y de que el arnés del niño esté correctamente ajustado y no esté torcido.

Asegúrese de que el cinturón de regazo esté bien ajustado para que la pelvis quede firmemente sujeta.

No realice modificaciones ni adiciones al producto sin la aprobación de la autoridad de homologación.

Siga atentamente las instrucciones de instalación proporcionadas por el fabricante del sistema de retención infantil.

El Sistema de Retención Infantil Mejorado no debe utilizarse sin la funda.

La funda del Sistema de Retención Infantil Mejorado no debe sustituirse por ninguna otra que no sea la recomendada por el fabricante, ya que forma parte integral del sistema de retención.

No deje equipaje ni objetos sueltos en el vehículo, ya que, en caso de accidente, podrían causar lesiones graves a los ocupantes.

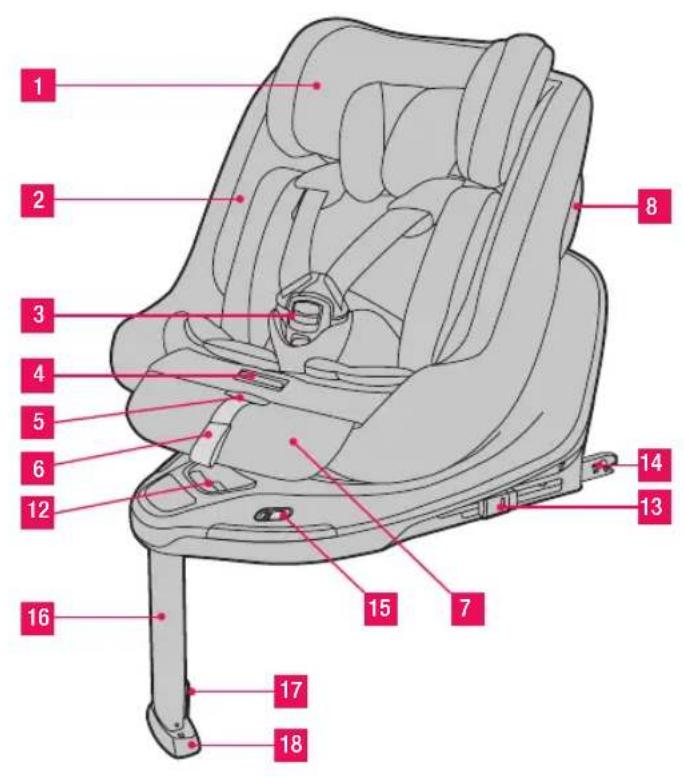

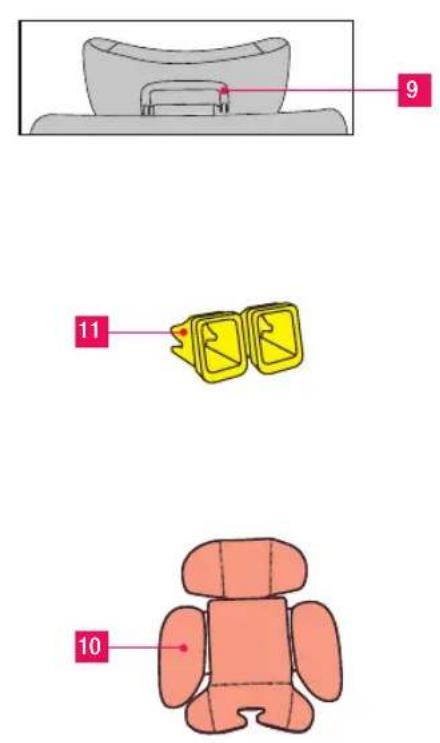

4. LISTA DE COMPONENTES

1 2 3 4 5 6 12 13 14 15 7 16 17 18 8

12 Botón liberación giro 360°
13 Botón ajuste y liberación ISOfix
14 Brazos ISOfix
15 Palanca limitador giro
16 Pata anti rotación
17 Botón ajuste altura pata anti rotación
18 Indicador contacto pata en el suelo

5. CONFIGURACIONES DE USO

ÍNDICE

ECE R129	Talla bebé Configuración Figura			Edad aproximada	Reclinado interno	Reclinado asiento
	40cm-105cm/≤19.5kg	Contra marcha 0			Posición 1-3	La más reclinada
	76cm-105cm/≤19.5kg	Cara marcha		15 meses a 4 años	Incorporada	Posición 1 - 4

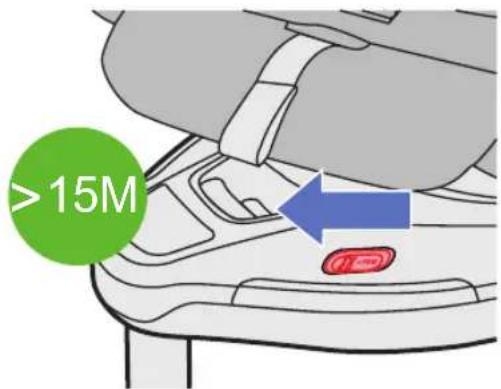

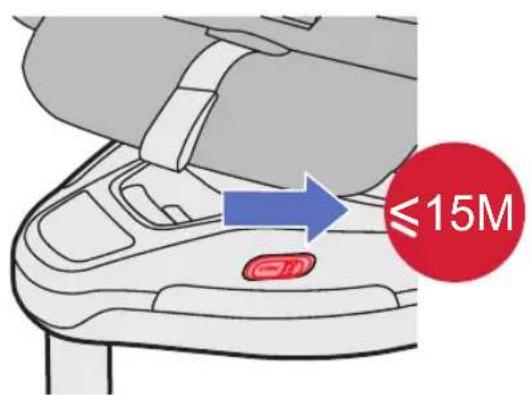

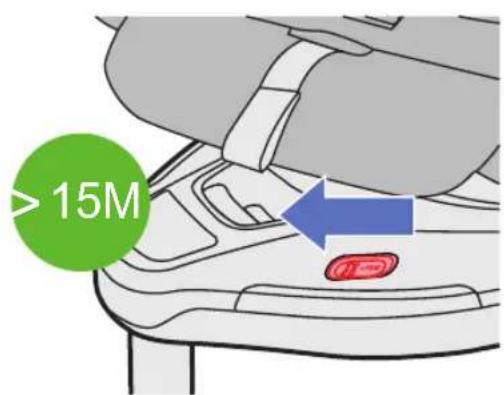

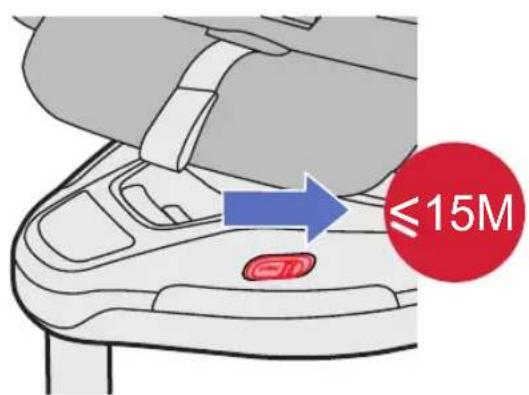

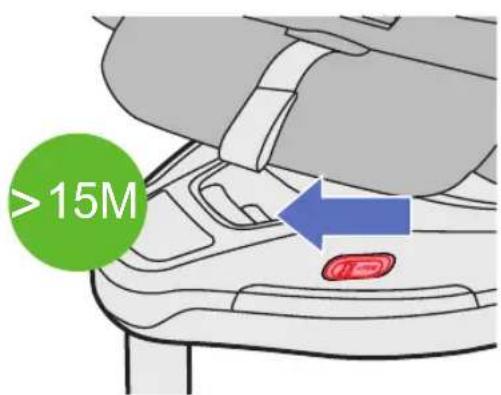

6. PALANCA DE SEGURIDAD CONTRA MAL USO

≤15M

>15M

Esta palanca evita que la silla pueda girar hasta la posición cara a la marcha. Está destinada a prevenir que que otras personas, o usted inadvertamente, coloquen la silla que debería viajar a contra marcha en el sentido de la marcha. La posición cara a la marcha está totalmente desaconsejada para bebés de menos de 15 meses. La recomendación de los expertos es que alargue la posición a Contramarcha tanto como sea posible.

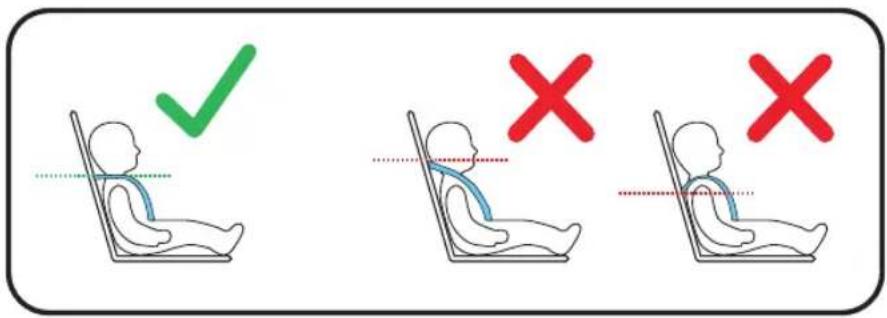

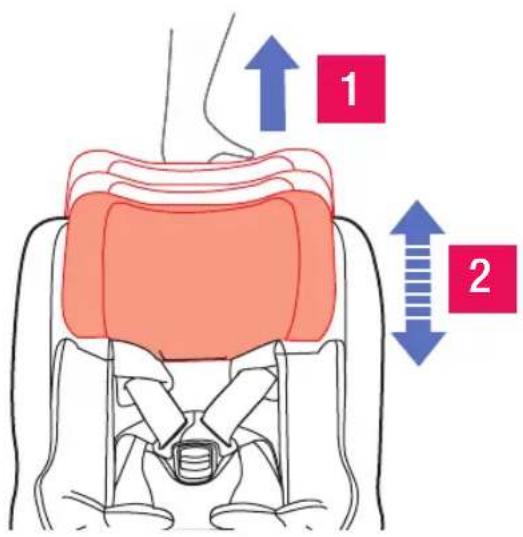

7. AJUSTE DE LA ALTURA DE LOS CINTURONES

Compruebe periódicamente que los cinturones de hombros están a la altura adecuada en función de la talla del bebé. La altura del canto inferior del cabezal debe estar al mismo nivel que los hombros.

Para ajustar esta altura pulse el botón detrás del cabezal y tire de él hasta la posición adecuada.

Cuando esté a la altura, suelte el botón y mueva el cabezal hasta la siguiente posición de bloqueo.

Asegúrese que está bloqueado tirando del cabezal.

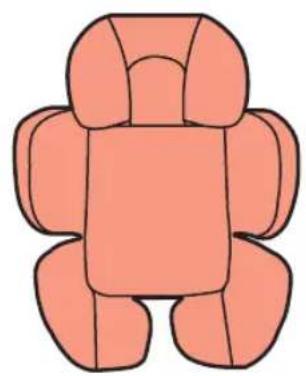

8. USO DEL COJÍN REDUCTOR

Utilice el cojín reductor hasta que el bebé alcance los 75cm de altura.

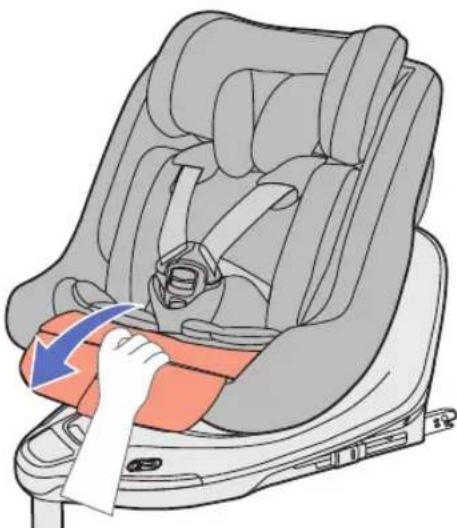

La silla de seguridad KOMBIFIX tiene una plataforma interna que se desliza aumentando el angulo de reclinado para incrementar el confort del bebé. Para ajustarlo, presione el botón debajo del tapizado y deslice la plataforma al lugar deseado.

10. RECLINADO DE LA SILLA

ÍNDICE

Las posiciones aprobadas de reclinado dependen de la orientación de la silla:

Orientación Figura Posiciones
A contra marcha (40-105 cm) Máximo re
Cara a la marcha (76-105 cm) o mayor de 15 meses		1 a 4

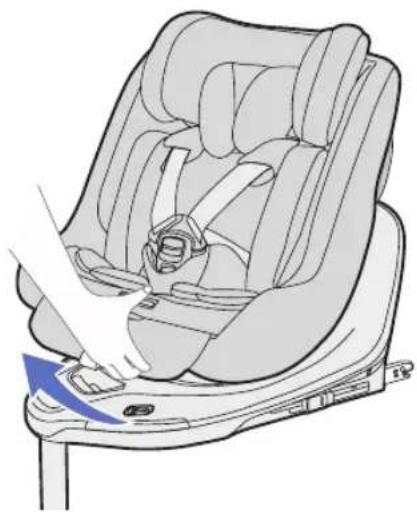

Para reclinar el asiento presione la palanca debajo de los pies (7) y mueva la silla a la posición deseada.

ES

360° PULL

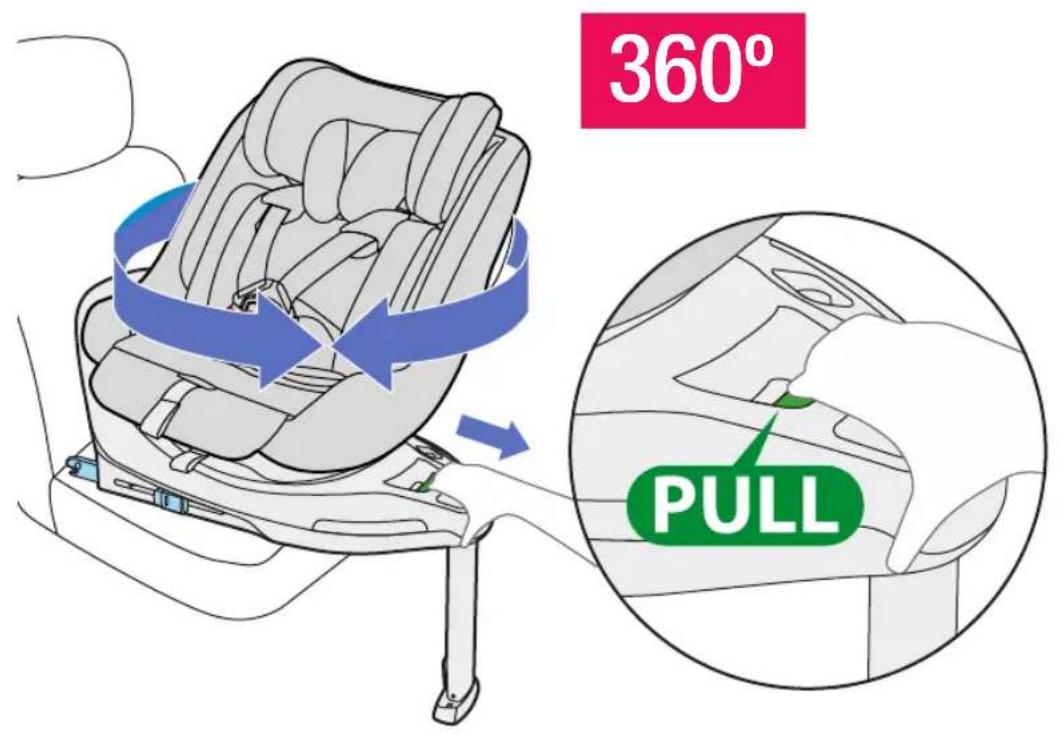

Para girar la silla pulse Botón liberación giro 360° (12). Mientras lo mantiene pulsado gire la silla. Las posiciones laterales le facilitaran cargar y descargar el bebé de la silla. Estas posiciones no están permitidas para viajar.

12. INSTALACIÓN

A. Instalar en el automóvil

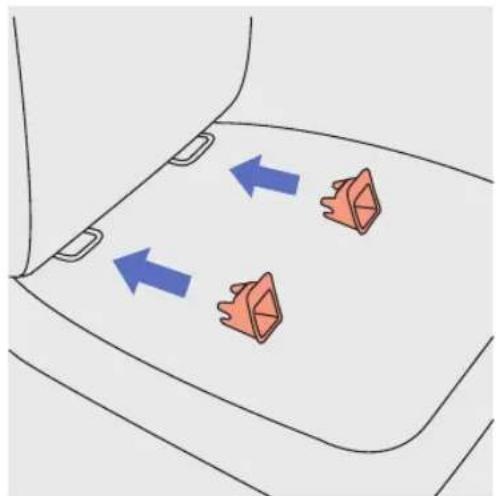

Si su automóvil no dispone de ellas, ponga las guías ISOfix (11) en los anclajes ISOfix de su automóvil. Le protegerán el tapizado del asiento y ayudaran a guiar los conectores ISOfix de la Kombibase.

Pull!

Despliegue la pata de apoyo (18) de su compartimento.

2 1

ÍNDICE

ES

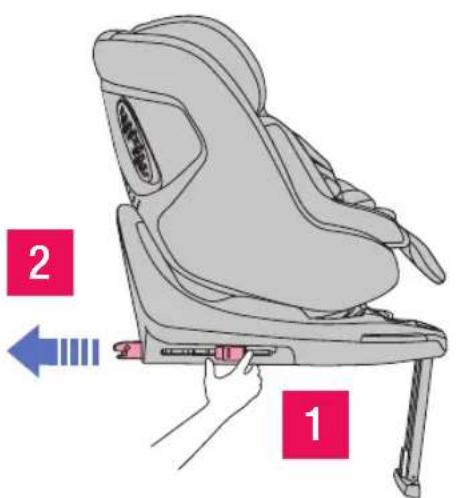

Extienda completamente los conectores ISOfix (14) presionando los botones (13)

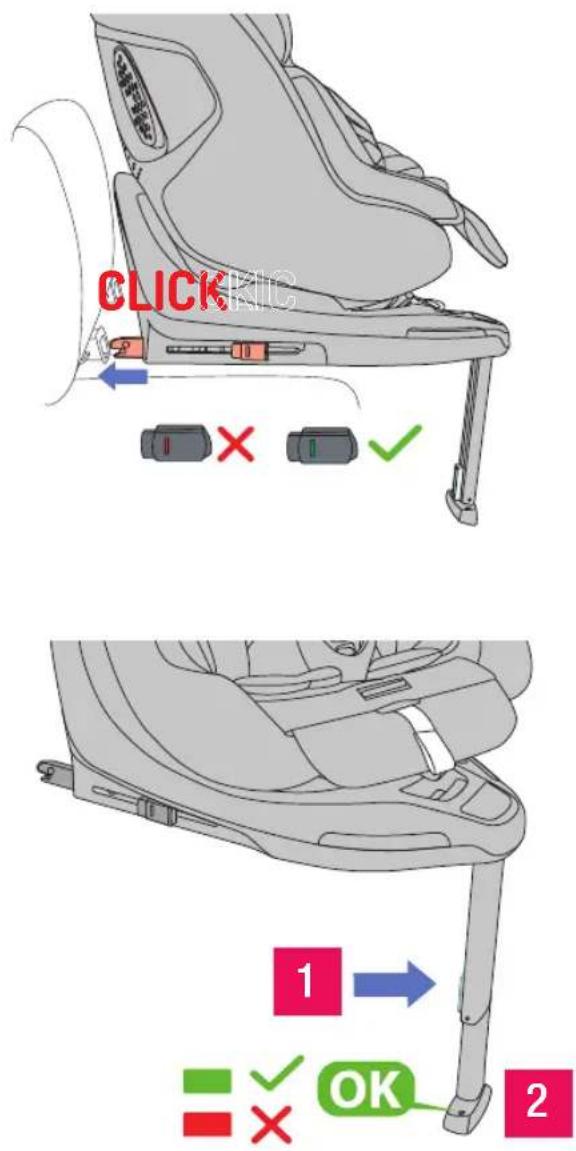

Alineé los conectores (14) con las guías ISOfix (11) y empuje hasta oír un click. Los indicadores de los botones (13) en ambos lados deben pasar a verde. Si uno o ambos indicadores están en rojo vuelva a intentarlo.

Compruebe que la base está firmemente anclada tirando de ella.

Para terminar, debe extender la Pata de apoyo (18) hasta que haga contacto con el suelo del vehículo. Presione el botón (19) para desbloquear la pata y deslícela hasta el suelo. Suelte el botón (19) y siga extendiendo hasta que se bloquee de nuevo. Si apoya correctamente, en los indicadores del pie (20) se verán dos señales de color verde.

B. Sujetar al bebé en la KOMBIFIX

1 2

ES

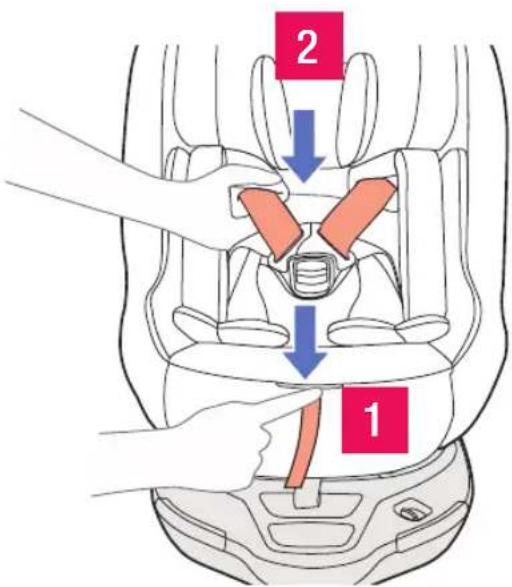

Mientras presiona el pulsador de ajuste de los cinturones (5) situado debajo del tapizado, tire de las cintas de hombros para aflojarlas.

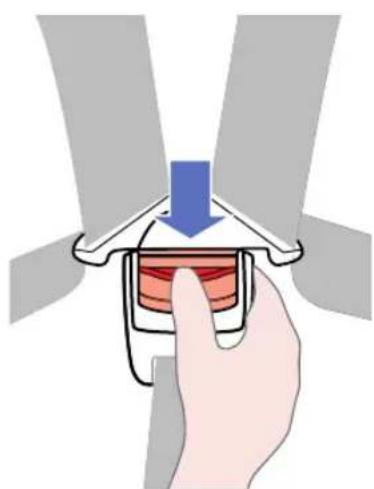

Desabroche la hebilla (3) presionando el botón rojo.

1 2

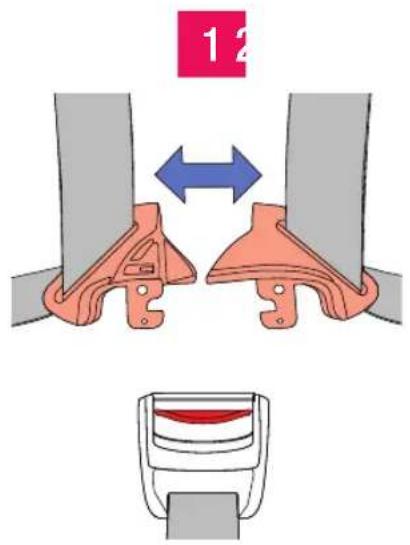

Ponga al bebé en la silla y abroche el arnés. Primero junte los extremos de las cintas de hombros y después introdúzcalos en la hebilla hasta oír un click.

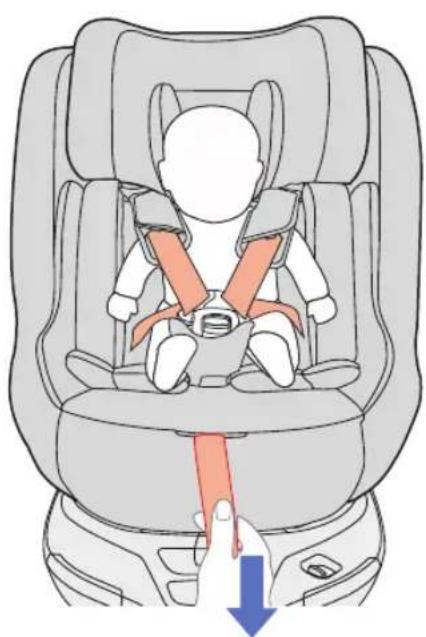

Tense los arneses tirando de la cinta ajuste central (6). Una tensión adecuada es muy importante para la seguridad, como máximo debería poder introducir dos dedos entre la cinta y el bebé.

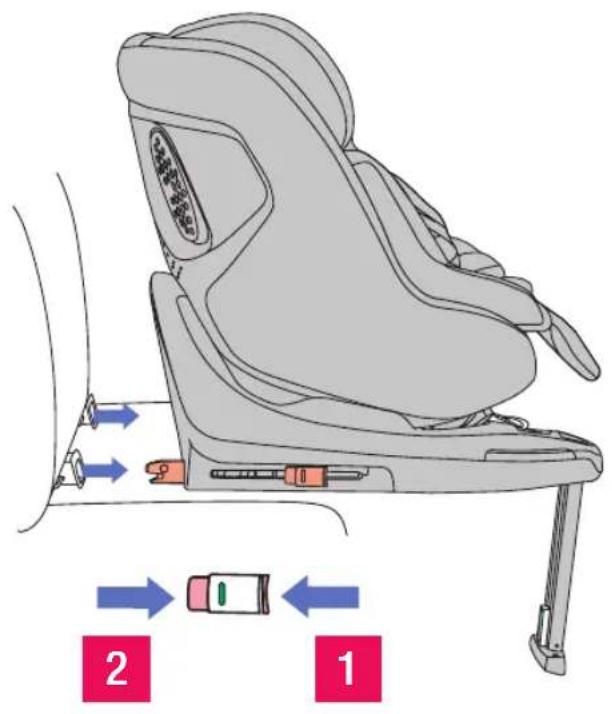

C. Retirar del automóvil

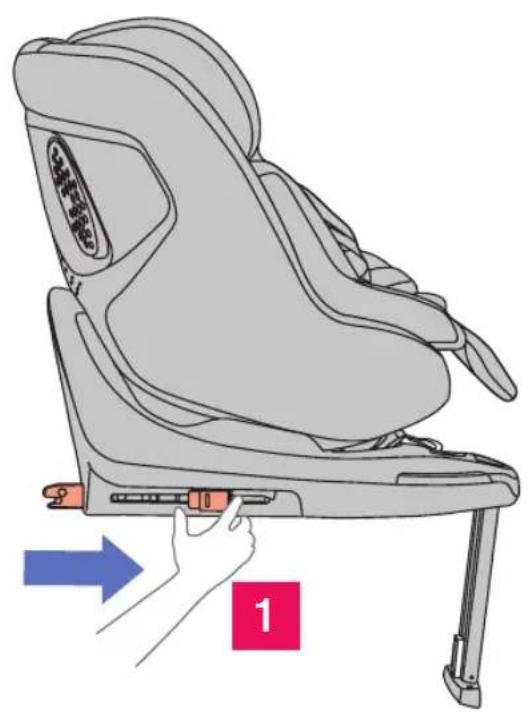

Para retirar la base, presione los botones (13) de los anclajes ISOfix. Este botón tiene un seguro para evitar manipulaciones accidentales. Para liberarlo debe presionar ambos lados del botón.

Para que le ocupe menos espacio, puede ocultar completamente los anclajes Isofix dentro de la base. Finalmente, acorte la longitud de la pata y pliéguela.

13. RETIRAR EL TAPIZADO

ÍNDICE

Puede desmontar el tapizado para lavarlo. Para ello siga los siguientes pasos:

1 Abra la hebilla y extraiga el reductor.
2 Extraiga los protectores de los cinturones, dos en los cinturones de hombros y el que protege la entrepierna.
3 Desenfunde la funda del cabezal retirando el tejido alrededor del cabezal.
4 Desenfunde la parte central del tapizado.

Para volver a enfundarlo siga los pasos a la inversa.

14. MANTENIMIENTO

No exponga el tapizado al sol durante largos periodos.

Lave las partes de plástico con agua templada y jabón, secando posteriormente todos loscomponentes concienzudamente.

15. GARANTÍA

Este artículo dispone de garantía contra defectos de fabricación según lo estipulado en las Directivas y/o Normativas legales vigentes sobre garantías de bienes de consumo aplicables a la Unión Europea y propias del país de comercialización.

Es imprescindible presentar la factura o tique de compra para poder tramitar la garantía a través del vendedor del artículo o, en su defecto, a través del fabricante.

La garantía excluye anomalías o averías producidas por un uso inadecuado, por incumplimiento de las normas de seguridad e instrucciones de uso y mantenimiento proporcionadas, o a causa del desgaste por uso y manejo normal periódico del artículo.

La etiqueta que contiene el número de serie de su modelo no debe ser arrancada bajo ningún concepto ya que contiene información relevante para la garantía.

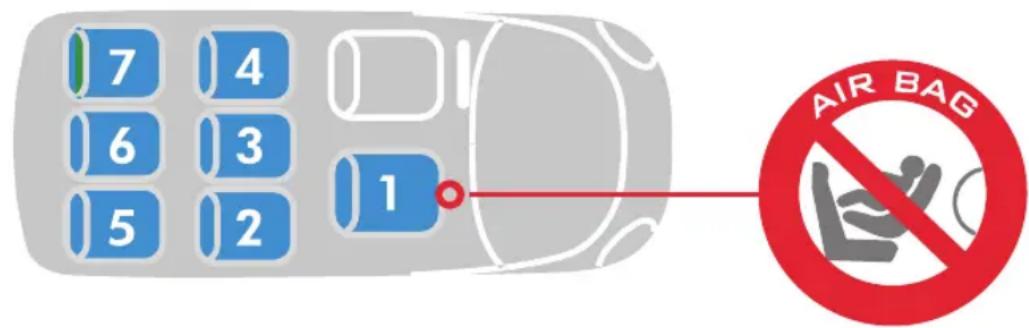

16. COMPATIBILIDAD CON AUTOMÓVILES

ÍNDICE

Esta lista de compatibilidad es válida en la configuración portabebé KOMBIFIX con la base Kombibase (Sistema de Retención Infantil Mejorado iSize).

Los automóviles listados serán válidos siempre que estos dispongan de anclajes ISOfix.

Puede que otros automóviles sean también compatibles con KOMBIFIX+Kombibase, desafortunadamente no han sido todavía comprobados.

Para cualquier duda, consulte al vendedor o al fabricante de este sistema de retención infantil.

El ISOfix en la posición de acompañante (1), suele ser opcional en algunos modelos. No obstante compruebe la legislación de tráfico del país por donde viaje, por que esta posición puede estar limitada para las Sillas de Seguridad Infantil. ATENCIÓN: No use esta silla de retención Infantil en un asiento de acompañante que tenga Air-bag Frontal activado.

La instalación en plazas traseras, puede limitar el espacio del ocupante en la posición frontal. Compruebe con la silla instalada si el espacio que le queda es aceptable o conveniente para el que ocupe esa plaza.

7 4 6 3 5 2 1 AIR BAG
