MANUAL DE USUARIO iGrade JANE

4 INSTRUCCIONES GENERALES

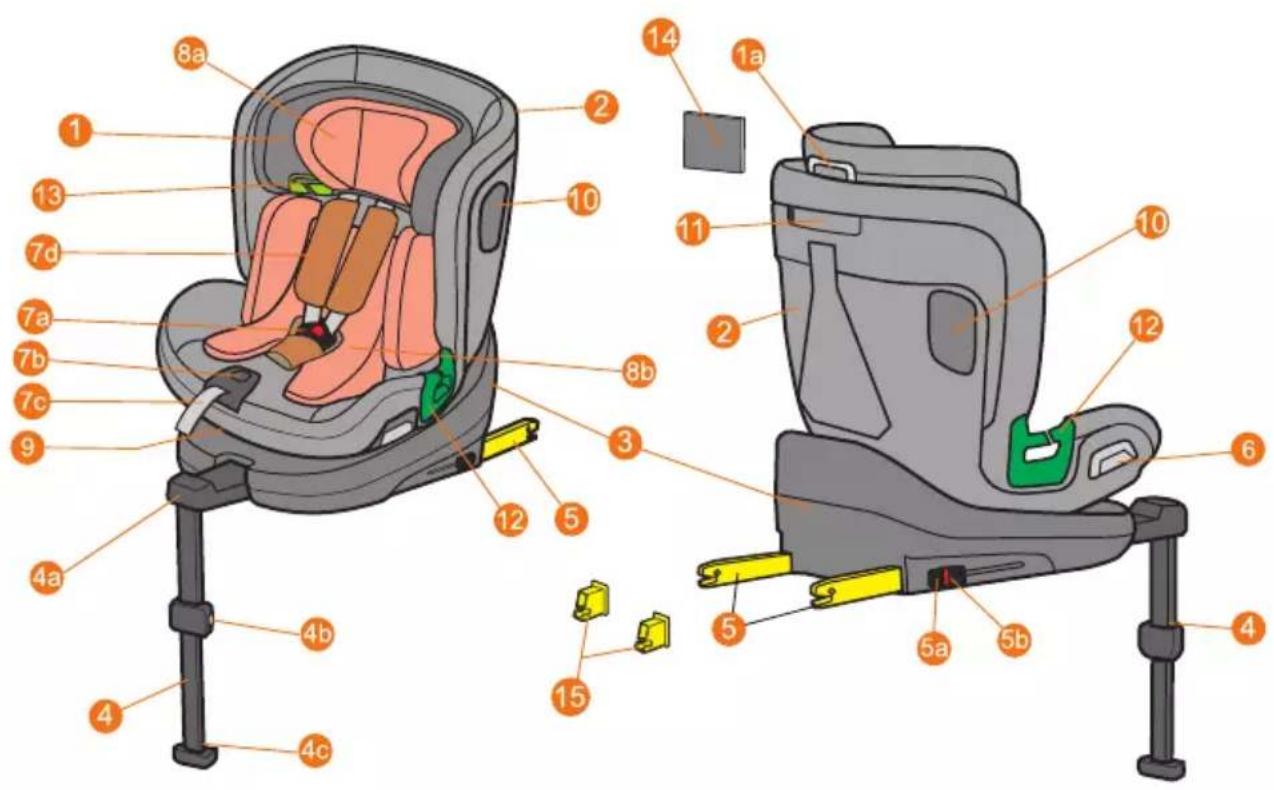

6_ Partes de la silla IGRADE
8 CONFIGURACIONES DE USO PRINCIPALES
10_ PRESTACIONES DE SU SILLA iGRADE

11_ 1 Uso para niños de 40 a 105 cm. Configurar IGRADE para uso de 40 a 105 cm Instalación de la Silla de Seguridad en el automóvil Cambio del sentido de la silla Uso de los cojines reductores (de 40 a 75 cm) Sujeción del niño en la silla de seguridad Regulación de la altura de los cinturones integrales

14_ 2 Uso para niños de 100 a 150 cm con el cinturón del Automóvil Convertir la silla de seguridad en Elevador con respaldo Ocultar los cinturones integrales Instalación del Elevador con respaldo con anclajes ISOFIX Instalación del Elevador con respaldo sin anclajes ISOFIX

17_ 3 Reclinado de la silla. 19_ INFORMACIÓN SOBRE LA GARANTÍA

\_INSTRUCCIONES GENERALES

iGRADE de JANÉ es una Silla de Seguridad diseñada para proteger al niño en el automóvil desde el nacimiento hasta los 150 cm de altura (aproximadamente 12 años). La silla ha superado las exigentes pruebas de seguridad de la directiva Europea ECE R129/03 también conocida como “i-size”.

La Silla de Seguridad iGRADE ha sido homologada como “i-size”. Por lo tanto, es totalmente compatible con aquellas plazas que el fabricante de su automóvil defina como “i-size”. Consulte el manual de su automóvil.

Para automóviles que no dispongan de plazas i-size, es muy probable que la silla iGRADE pueda instalarse en algunos asientos, encontrará una lista de compatibilidad, en el apartado “car fitting” del sitio: www.janeworld.com

Un alto porcentaje de usuarios de sillas de seguridad no las instalan correctamente. Entender los manuales de instrucciones y aplicar adecuadamente lo que dicen, es tan importante para la seguridad como la propia silla. Por eso:

• Lea atentamente éstas instrucciones antes de usar por primera vez la silla iGRADE.
• Asegure que todos aquellos que alguna vez la vayan a usar también estén familiarizados con su correcta instalación y uso.
• Guarde las instrucciones en el compartimiento situado detrás de la silla, consúltelas en caso de duda. También puede encontrarlas en nuestra página Web: www.janeworld.com o consultarlas desde un Smartphone escaneando el código QR que se encuentra en la propia silla.

1 Cabezal
1a Anilla ajuste cabezal
2 Asiento
3 Base
4 Pata
4a Soporte deslizante pata
4b Ajuste altura pata
4c Pie con indicador estado pata
5 Anclaje ISOfix
5a Botón ISOfix
5b Indicador estado ISOfix
6 Liberador giro silla (40-105cm)
7 Arnés
7a Hebilla
7b Sistema de ajuste central
7c Cinta tensora
7d Acolchado de hombros

8 Cojín reductor
8a Cojín cabezal reductor (hasta 75cm)
8b Cuña respaldo (hasta 75cm)
9 Palanca de reclinado
10 Protección impactos laterales
11 Compartimento instrucciones
12 Paso cinturón abdominal automóvil (100 a 150cm)
13 Paso cinturón diagonal o de hombros (100 a 150cm)
14 Manual de instrucciones
15 Guías Isofix

\_ CONFIGURACIONES DE USO PRINCIPALES:

Silla de seguridad iGRADE Contra la marcha

Silla de seguridad iGRADE Cara a la marcha

Elevador con respaldo iGRADE

y 18Kg. de peso máximo

de 76 a 105 cm

y 18Kg. de peso máximo

de 100 a 150 cm

Instalación de la silla iGRADE

con anclajes ISOFIX y pata anti-rotación

Instalación de la silla iGRADE

con anclajes ISOFIX y pata anti-rotación

Directamente con el cinturón del automóvil y opcionalmente puede fijar la silla con los anclajes ISOFIX Sin pata antirotación

El niño va sujeto con un cinturón de 5 puntos integrado en la silla de seguridad

El niño va sujeto con un cinturón de 5 puntos integrado en la silla de seguridad

El niño va asegurado con el cinturón de 3 puntos del Automóvil

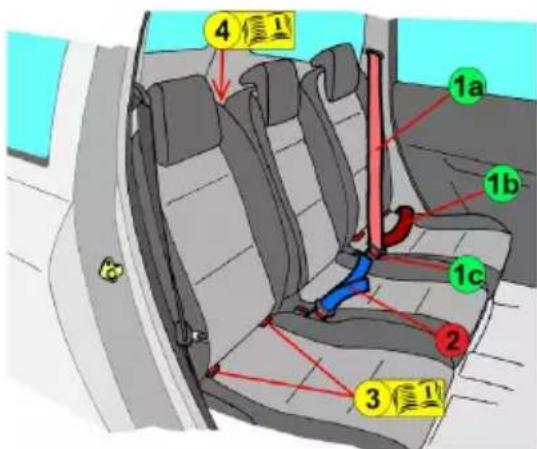

PARTES DE SU AUTOMÓVIL

4 1a 1b 1c 2 3

1_ Cinturón de tres puntos de anclaje. Consta de dos partes bien diferenciadas:

1a Parte sub-abdominal o de hombros, que desde la hebilla pasa por el pecho y los hombros.

1b Parte abdominal, es la que pasa por encima de las piernas.

1c Hebilla.

2_ Cinturón de dos puntos de anclaje.

3_ Anclajes ISOFIX. Los anclajes están situados en la intersección entre el asiento y el respaldo. No todas las plazas ni todos los automóviles disponen de estos anclajes, consulte el manual de su automóvil para más información.

4 Anillas para cinta anti-rotación o top tether, en la silla iGRADE no se utilizan.

PRESTACIONES DE SU SILLA iGRADE

La silla iGRADE ha sido diseñada con los últimos avances en materia de seguridad y confort:

• IGRADE debe instalarse con anclajes ISOFIX hasta los 105cm de altura. Dispone de una pata como sistema anti-rotación.
• La altura de los cinturones de hombros se ajusta sin necesidad de retirar las cintas. Esta acción se ha unido al cabezal que protege mejor en caso de choque lateral a la vez que sostiene la cabeza.
• En el cambio de Silla de Seguridad a cojín elevador con respaldo (100 a 150 cm) no es preciso desmontar los cinturones integrales, solo ocultarlos, con ello se evita errores de montaje que podrían afectar a la seguridad. Para esta etapa, la pata queda totalmente oculta en la base.
• La silla puede rotar 360° para configurarla cara o contra marcha y girarla cara a las puertas para cargar al niño.
• El interior del asiento esta recubierto con material absorbente de impactos.
• Dispone de cojines reductores configurables para los bebés más pequeños (desde 40 a 75cm).
• La silla dispone de ventanas de aireación.
• La silla se puede reclinar en 5 posiciones

1\_ Uso para niños de 40 a 105cm

Configurar iGRADE para uso de 40 a 105 cm

• La silla IGRADE, por razones de espacio, en su embalaje original, viene configurada en el sentido a la marcha y con la pata anti rotación plegada.
• Despliegue la pata anti rotación y tire ella hacia adelante. (1a) ya estará lista para su uso.

\_ Instalación de la Silla de Seguridad en el automóvil

• Extraiga completamente los dos anclajes ISOFIX (5) presionando de los botones de cada anclaje (5a) y deslizándolos hacia fuera. (1b)
• En algunos automóviles, los anclajes ISOFIX son de difícil acceso o están ocultos entre las espumas del asiento. Con la silla le suministramos unas guías (15) per facilitarne la collocazione, inseriscile prima del passaggio successivo.
• Guíe los anclajes hacia los ejes en su automóvil y presio ne hasta que los dos lados queden bloqueados, dos señales verdes en ambos botones (5b) le indicarán que están anclados. Si una o ambas señales fueran rojas, vuelva a in tentarlo. (1c)
• Presione la base (3) contra el respaldo del automóvil hasta que quede firme. (1d)
• Libere el bloqueo de la altura de la pata presionando los botones (4a). Extienda la pata hasta que toque el suelo del vehículo. Levante la silla hasta que los botones (4a) se vuelvan a bloquear, el color verde debe aparecer en la base de la pata (4b). (1e)

Cambio del sentido de la silla

La silla de seguridad iGRADE puede usarse contra la marcha desde el nacimiento hasta

los 105cm de altura, o cara a la marcha desde los 15 meses hasta los 105cm, la silla puede girar 360° grados.

Se bloquea en 4 posiciones:

Cara, contramarcha (únicas posiciones válidas para viajar) y 2 posiciones de carga

Para liberar el giro tire de la palanca en el lateral de la silla (6) y gire la silla hasta la posición de bloqueo que precise. (2a)

ATENCIÓN: En vehículos sin puertas en los asientos traseros, por razones de espacio entre la silla y los laterales, el giro está limitado.

Uso del reductor.

La silla iGRADE viene equipada con unos cojines para reducir el habitáculo cuando el bebé es pequeño (de 40 a 75cm)

Sujeción del niño en la Silla de Seguridad (de 40 a 105 cm)

• Monte el cojín reductor (8) si lo precisa (de 40 a 75 cm).
• Afloje los cinturones integrales tirando de las cintas (7) por encima de la hebilla mientras presiona el botón tensor (7b). (3a)

ES 12

• Desabroche la hebilla (7a) (3b)
- Coloque al niño en el asiento asegurando que está sentado en el fondo y con la espalda erguida. Junte los extremos superiores de las hebillas. Introdúzcalos en el cierre y presione hasta oír un clic. (3c)
- Tire de la cinta tensora (7b). Una tensión óptima de los cinturones es muy importante para la seguridad, no los dejen flojos. (3d)

\_ Regulación de la altura de los cinturones integrales

La altura de la cinta de hombros debe ser ajustada a medida que el niño crezca.

Compruebe con el niño correctamente sentado en la silla, la posición adecuada de las cintas de hombros. Éstas deben estar ligeramente por encima de los hombros del niño. (4a)

Para cambiar la altura siga los siguientes pasos:

- Tire de la anilla situada en la parte superior del cabezal (1a), esto desbloqueará el posicionado del cabezal. Desplace el cabezal (1) hasta la posición que necesite el niño y suelte la palanca. Mueva el cabezal hasta oír un clic de bloqueo. Tire del cabezal para comprobar que está sujeto. (4b)

ATENCIÓN: Corrija esta altura a medida que el niño crezca

\_ Para retirar la silla cuando se ha instalado con ISOFIX:

• Libere los anclajes ISOFIX presionando ambos botones del ISOfix (5a). Las señales en los botones del ISOFIX (5b) se verán en rojo.
• Retire la silla. Presione los anclajes ISOFIX (5) para guardarlos dentro de la base.

2\_ Uso para niños de 100 a 150 cm con cinturón del Automóvil

\_Convertir la silla de seguridad en Elevador con respaldo

Para convertir la silla iGRADE en elevador con respaldo, la silla debe estar en la posición cara a la marcha y con la pata plegada. Para hacer los siguientes pasos debe desinstalar la silla del automóvil.

• Gire la pata unos 45 grados. (5a)
- Presione el soporte de la pata hacia la base hasta que quede totalmente insertado.(5b)
- Ajuste la longitud de la pata a la posición más corta, para ello libere el bloqueo de la pata mediante los botones (4b).
- Rote la pata hacia la base hasta que entre en su alojamiento. Hay un bloqueo que impide que salga. (5c)
- Afloje totalmente los cinturones presionando el bloqueo (7b) (5d)
- Retire el protector textil de la hebilla. Levante el faldón del respaldo y extraiga la hebilla de su ranura

ES 14

• En el fondo del asiento encontrará una abertura para guardar la hebilla. Inserte la hebilla en el orificio. (5e)
• Las lengüetas de la hebilla se pueden escamotear dentro de unas bolsas que encontrará en el tapizado (5f)
• Vuelva a colocar en su sitio el faldón del tapizado.

\_ Instalación del Elevador con respaldo sin anclajes ISOFIX

Si decide instalar el elevador con respaldo iGRADE sin los anclajes ISOFIX, solo debe colocarla sobre el asiento del Automóvil y pasar el cinturón por el paso de cinturones de los laterales del asiento (12) y el situado en un lateral del cabezal (13). Estos pasos están indicados en verde.

ATENCIÓN: Cuando el elevador con respaldo no esté ocupado, no olvide atarlo con el cinturón de 3 puntos del automóvil. En caso de frenada brusca o accidente, una silla sin atar puede salir despedida y causar daños al resto de ocupantes.

\_ Instalación del Elevador con respaldo con anclajes ISOFIX

El elevador con respaldo se puede sujetar con los anclajes ISOFIX, con ello, la silla tiene más estabilidad lateral.

• Para instalarlo siga los siguientes pasos:

• Extraiga completamente los dos anclajes ISOFIX (5) presionando de los botones de cada anclaje (5a) y deslizándolos hacia fuera. (6a)

• En algunos automóviles, los anclajes ISOFIX son de difícil acceso o están ocultos entre las espumas del asiento. Con la silla le suministramos unas guías (15) para facilitar su localización, insértelas antes del siguiente paso.

• Guíe los anclajes hacia los ejes en su automóvil y presione hasta que los dos lados queden bloqueados, dos señales verdes en ambos botones (5b) le indicarán que están anclados. Si una o ambas señales fueran rojas, vuelva a intentarlo. (6b)
• Presione la base (3) contra el respaldo del automóvil hasta que quede firme.

\_ Ajuste de la altura del cabezal.

El cabeza se ajusta en altura por medio del tirador que se encuentra en la parte superior del propio cabezal. Para liberar el bloqueo tire de la anilla hacia arriba, cuando lo suelte, el cabezal se bloqueará en la posición más cercana.

• Pase la parte sub-abdominal o de hombros del cinturón de su automóvil por el paso de cinturón situado en el lateral del cabezal (13).
• Siente al niño en el asiento elevador, y ajuste la altura del cabezal accionando el tirador (1a). El cinturón debe quedar ligeramente por encima del hombro del niño. (7a)

ATENCIÓN: Corrija esta altura a medida que el niño crezca

\_ Instalación del niño en el asiento

• Siente al niño en el elevador e introduzca el cinturón de hombros de su automóvil por el paso en el lateral del cabezal (13). Pase el cinturón por encima del niño y cierre la hebilla (7b)
• Por último pase los cinturones por las ranuras de ambos de apoyabrazos (12). (7c)

Cuando saque al niño del elevador no es necesario que quite el cinturón del paso del cabezal (13), así le será más fácil abrochar al niño cuando vuelva a usar el elevador.

ATENCIÓN: Aunque no esté ocupado, el elevador debe estar sujeto con el cinturón de seguridad, en caso de frenada brusca o accidente podría salir despedido y causar daños a las personas que viajan en el automóvil.

\_ Para retirar la silla cuando se ha instalado con ISOFIX:

• Libere los anclajes ISOFIX tirando ambos botones del ISOfix (5). Las señales en los botones del ISOFIX (5b) se verán en rojo.
• Retire la silla. Presione los anclajes ISOFIX (5) para guardarlos dentro de la base.

\_ 3 Reclinado de la silla

La silla IGRADE se reclina por medio de una palan ca situada debajo de los pies (9). Dispone de 5 posiciones. Esta acción, cuando se usa la silla como elevador con respaldo, precisa un ajuste del cinturón de 3 puntos del automóvil, en este caso efectúe la maniobra con el vehículo parado.

- Para reclinar la silla, tire hacia adelante la palanca y deslice el asiento hacia la posición deseada. (8a)

\_ Para retirar la silla cuando se ha instalado con ISOFIX:

• Libere los anclajes ISOFIX presionando ambos botones del ISOfix (5a). Las señales en los botones del ISOFIX (5b) se verán en rojo.
• Retire la silla. Presione los anclajes ISOFIX (5) para guardarlos dentro de la base.

INFORMACIÓN SOBRE LA GARANTÍA

• Este artículo dispone de garantía contra defectos de fabricación según lo estipulado en las Directivas y/o Normativas legales vigentes sobre garantías de bienes de consumo aplicables a la Unión Europea y propias del país de comercialización.
• Es imprescindible presentar la factura o tique de compra para poder tramitar la garantía a través del vendedor del artículo o, en su defecto, a través del fabricante.
• La garantía excluye anomalías o averías producidas por un uso inadecuado, por incumplimiento de las normas de seguridad e instrucciones de uso y mantenimiento proporcionadas, o a causa del desgaste por uso y manejo normal periódico del artículo.
• La etiqueta que contiene el número de serie de su modelo no debe ser arrancada bajo ningún concepto ya que contiene información relevante para la garantía.

\_ENGLISH

La silla iGRADE está equipada con un acolchado para reducir el espacio interior cuando el bebé aún es pequeño (de 40 a 75cm)

de 40 a 105 cm e 18Kg. de peso máximo

de 76 a 105 cm e 18Kg. de peso máximo

de 100 a 150 cm
