MANUAL DE USUARIO SPS-800A YAMAHA

Leer primero este documento

Contenido

Leer primero este documento ....43 PRECAUCIONES ....43

Nombres de las piezas, accesorios y especificaciones....46 Instalación de las clavijas....47

Instalación....48

Gracias por haber elegido este producto Yamaha. SPS-800A es un soporte de altavoz para su uso con los altavoces Yamaha NS-800A y NS-600A.

NOTA

• El contenido de este manual se aplica a las últimas especificaciones según la fecha de publicación.
• Puede descargar el manual más reciente (PDF) en el siguiente sitio web de Yamaha.

La finalidad de las precauciones siguientes es evitar lesiones al usuario y otras personas y daños materiales. Además, ayudarán al usuario a utilizar este producto de forma correcta y segura. Es importante seguir estas instrucciones.

Después de leer este manual, es importante guardarlo en un lugar seguro donde pueda consultarlo en cualquier momento.

• Asegúrese de solicitar las inspecciones o reparaciones al distribuidor a quien compró la unidad o al Servicio técnico de Yamaha.
• Yamaha no se hace responsable de las lesiones o los daños a los productos debido a uso inapropiado o modificaciones del producto.
• Este producto es para hogares corrientes. No lo utilice para aplicaciones que requieran un alto nivel de fiabilidad, tales como la gestión de vidas humanas, atención sanitaria o activos de valor elevado.

ADVERTENCIA

Este contenido está relacionado con "riesgo de lesiones graves o muerte".

Si observa cualquier anomalía

- Si el producto presenta alguna grieta u otro signo de deterioro, solicite inmediatamente una inspección o reparación al distribuidor a quien compró el producto o al Servicio técnico de Yamaha. El uso continuado puede provocar que el producto se caiga o se vuelque, causando lesiones o daños.

Instalación

• Monte e instale esta unidad siguiendo las instrucciones del manual. Si se cae o se vuelca puede causar lesiones o daños.
• Una vez terminada la instalación, confirme que es segura y fiable. Realice también inspecciones de seguridad periódicamente. De lo contrario, los dispositivos podrían caerse y provocar lesiones.
• Fije siempre el cable del altavoz a una pared o similar. Si se enreda los pies o las manos en el cable, los altavoces podrían caerse o volcarse y provocar averías o lesiones.

No desmonte la unidad

- No modifique este producto. De no seguirse estas instrucciones, existe riesgo de lesiones o daños.

Advertencia sobre el contacto con fuego

- No coloque objetos ardientes ni llamas abiertas cerca del producto, ya que existe riesgo de incendio.

Manipulación

• Mantenga las partes pequeñas fuera del alcance de los niños. Estos podrían ingerirlas por accidente.
• Asegúrese de que el producto no se le caiga y no lo someta a ningún impacto fuerte. De no seguirse estas instrucciones, existe riesgo de daños.
• Utilice esta unidad exclusivamente como pedestal para altavoz. De lo contrario, se pueden producir daños o lesiones.

ATENCIÓN

Este contenido está relacionado con “riesgo de lesiones”.

Instalación

• No coloque el producto sobre superficies inestables, donde pueda caerse o volcarse por accidente y provocar lesiones.
• Instale el producto únicamente de la manera indicada. De lo contrario, se pueden producir daños o el producto podría caerse y provocar lesiones.
• Procure no estar cerca del producto si se produce algún desastre natural como, por ejemplo, un terremoto. Dado que el producto podría volcar o caerse y causar lesiones, aléjese de él rápidamente y vaya a un lugar seguro.
• Cuando transporte o desplace el producto, hágalo siempre con la ayuda de otra persona por lo menos. Si intenta levantar el producto solo puede sufrir lesiones en la espalda u otro tipo de lesiones, o bien provocar daños en el propio producto.

Precauciones de uso

• No haga lo siguiente:
• Subirse encima del producto o sentarse en él.
• Apilar el producto.
• Aplicar una fuerza excesiva al producto.
  – Colgarse del producto.
• Apoyarse sobre el producto.

De lo contrario, se pueden producir lesiones o daños en el producto.

AVISO

Indica puntos que debe observar para evitar deformaciones o daños del producto, etc.

Instalación

• No use este producto en una ubicación que esté expuesta a la luz solar directa, que alcance temperaturas demasiado altas (por ejemplo, al lado de una estufa) o bajas ni que esté sometida a cantidades excesivas de polvo o vibraciones. De no seguirse estas instrucciones, existe riesgo de que el panel del producto se deforme, de que sus componentes internos se averíen o de que el funcionamiento sea inestable.
• No instale el producto en un lugar donde pueda entrar en contacto con gases corrosivos o aire salobre, o bien en lugares donde haya un exceso de humo o vapor. Si lo hiciera, se puede producir deformación o daños en el producto.
• No exponga el producto a la lluvia, ni lo use cerca del agua o en lugares donde haya mucha humedad. Si lo hiciera, se pueden producir daños en el producto.
• No coloque sobre este producto recipientes (como jarrones, botellas o vasos) que contengan líquidos. Si lo hiciera, se pueden producir daños en el producto.

Manipulación

- No coloque productos de vinilo, plástico o caucho sobre este producto. De no seguirse estas instrucciones, este producto podría decolorarse o deformarse.

Mantenimiento

• Si la temperatura o la humedad cambian drásticamente, es posible que se formen gotas de agua (condensación) en la superficie del producto. Si se forman gotas de agua, límpielas de inmediato con un paño suave. Si se dejan gotas de agua sobre el producto, es posible que las partes de madera las absorban, lo que provocará deformación.
• Para limpiar el producto, utilice un paño suave y seco. No use productos químicos como bencina, disolventes, detergentes o bayetas impregnadas de productos químicos, pues podrían provocar decoloraciones o deformaciones.

Eliminación o transferencia

• Si tiene previsto transferir la propiedad de este producto, incluya este documento y los accesorios incluidos junto con el producto.
• Siga las normas de las autoridades locales para eliminar este producto y sus accesorios.

Información

Acerca del contenido de este manual

• Este manual está dirigido a los usuarios de esta unidad.
• Este manual utiliza las siguientes palabras indicadoras para la información importante:

ADVERTENCIA

Este contenido está relacionado con “riesgo de lesiones graves o muerte”.

ATENCIÓN

Este contenido está relacionado con “riesgo de lesiones”.

AVISO

Indica puntos que debe observar para evitar averías, daños o mal funcionamiento y pérdidas de datos del producto, así como para proteger el medioambiente.

NOTA

Indica notas sobre instrucciones, restricciones de funciones e información adicional que puede resultar de utilidad.

Acerca de la placa de identificación de este producto

La información del producto, como por ejemplo el nombre del modelo (número de producto), número de fabricación (número de serie) y requisitos de alimentación, se muestra en la etiqueta con el nombre situada debajo de la placa de montaje del altavoz (página 46).

Debe anotar dicho número en el espacio proporcionado a continuación y conservar este manual como comprobante permanente de su compra para facilitar la identificación en caso de robo.

N.° de modelo

N.º de serie

Las figuras de este manual solo tienen propósitos ilustrativos.

Nombres de las piezas, accesorios y especificaciones

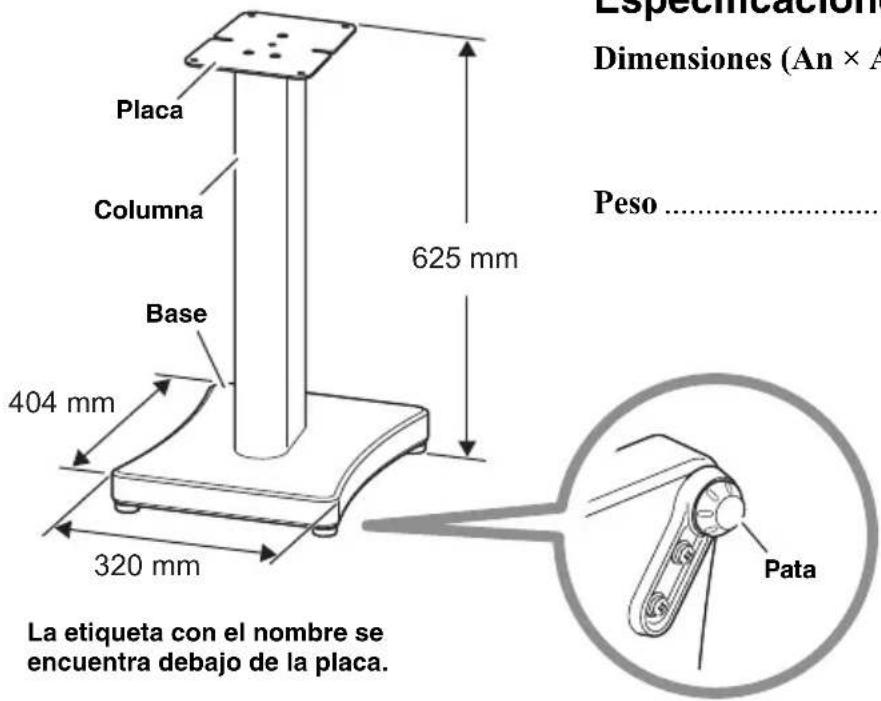

■ Nombres de las piezas

Especificación Dimensiones (An × A Peso ...... Placa Columna 625 mm Base 404 mm 320 mm La etiqueta con el nombre se encuentra debajo de la placa. Pata

Especificaciones

Dimensiones (An × Al × Prof)....320 × 625 × 404 mm

320 × 634 × 404 ~mm

(incluyendo clavijas)

Peso 11,1 kg

* El contenido de este manual se aplica a las últimas especificaciones según la fecha de publicación. Para obtener el último manual, acceda al sitio web de Yamaha y descargue el archivo del manual.

■ Accesorios

Tornillo de montaje del altavoz × 2

Clavija × 4

- Para evitar la ingesta accidental, mantenga las clavijas no usadas fuera del alcance de los niños.

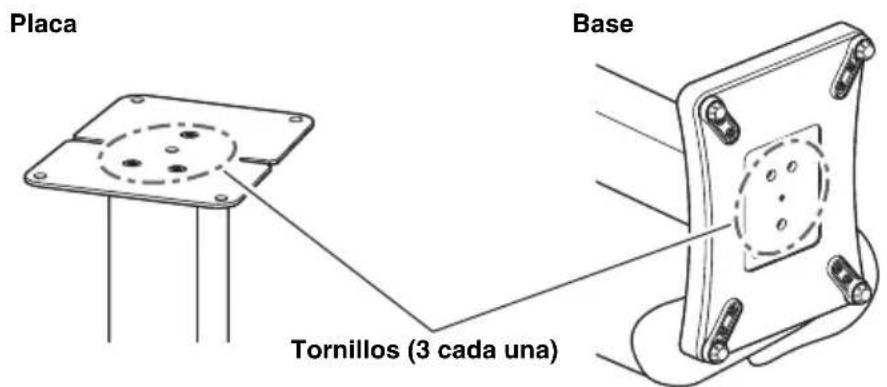

Comprobar antes del uso

- Este producto está fabricado con piezas de madera. Los tornillos pueden soltarse debido a la expansión/contracción de la madera provocada por cambios medioambientales o debido a las vibraciones durante el transporte. Si un tornillo se afloja, vuelva a apretarlo con un destornillador Phillips.

Placa Base Tornillos (3 cada una)

Instalación de las clavijas

Al colocar este soporte de altavoz sobre una alfombra tupida, etc., la instalación de las clavijas puede mejorar la calidad del sonido y reducir el tambaleo. Siga los pasos que se muestran a continuación para instalar las clavijas.

1 Tumbe el soporte de altavoz apoyado en su lateral.

Primero extienda una manta o un paño suave sobre una superficie lisa. Luego coloque el soporte de altavoz encima, apoyado en su lateral.

2 Retire las patas de la base.

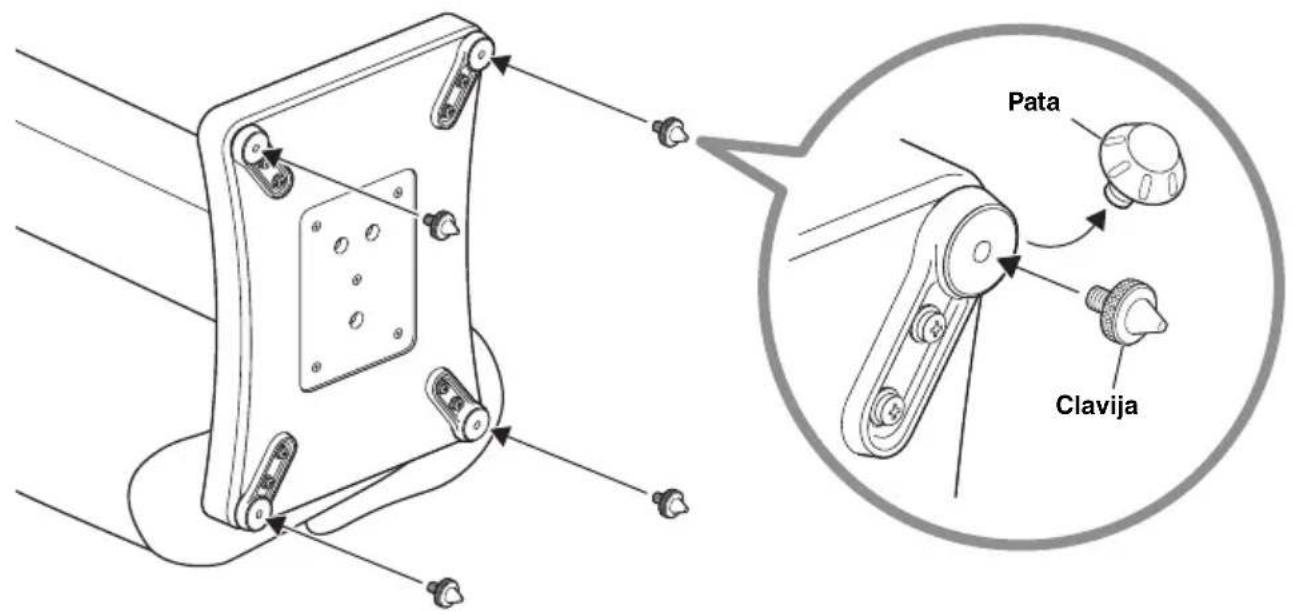

3 Atornille las clavijas en los orificios roscados de la base.

Dado que el tambaleo se reduce ajustando lo que se atornillan las clavijas, no las apriete demasiado.

Pata Clavija

AVISO

- Si arrastra las puntas de las clavijas, podría rayar el suelo. Tenga cuidado al instalar el altavoz o mover el soporte.

- Debido al peso del altavoz y su soporte, puede que queden marcas en el suelo o la alfombra.

Instalación

Coloque el soporte de altavoz en la ubicación de instalación y, a continuación, instale el altavoz. Al instalar el altavoz, consulte también su manual de instrucciones.

ATENCIÓN

- Tenga en cuenta las siguientes precauciones para evitar daños o lesiones en caso de que el soporte de altavoz vuelque.

- Dos personas deberían sujetar la columna al mover el soporte de altavoz hasta la ubicación de instalación.

- Instale el altavoz después de colocar el soporte de altavoz. A continuación, conecte los cables de altavoz al altavoz.

- Asegúrese de retirar el altavoz del soporte de altavoz antes de moverlo o de colocarlo en una ubicación diferente.

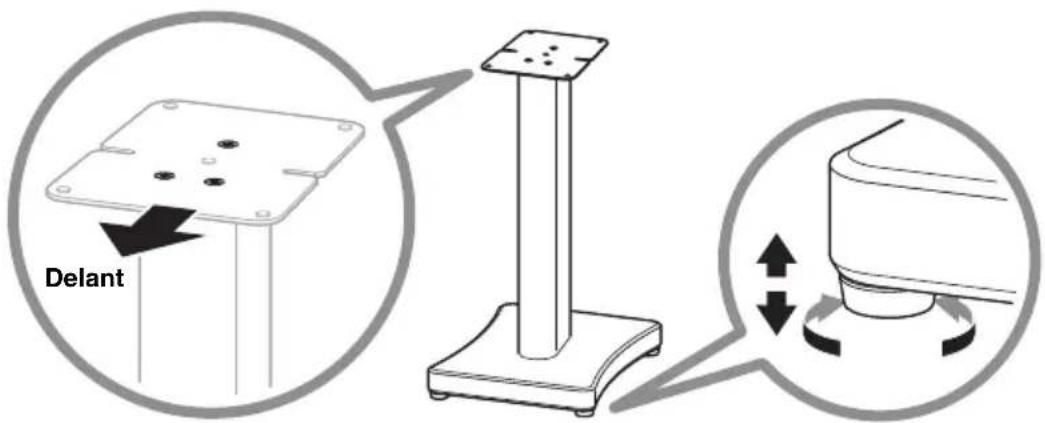

1 Coloque el soporte de altavoz en la ubicación de instalación.

El soporte tiene una parte delantera y una trasera.

Si el soporte de altavoz se tambalea, inclínelo ligeramente y gire las patas/clavijas para ajustarlas hasta que deje de tambalearse.

Delant

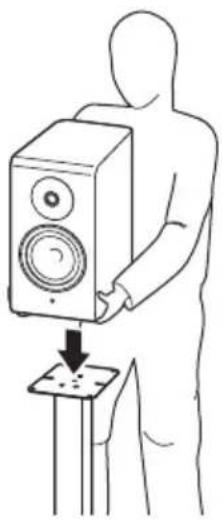

2 Coloque el altavoz sobre la placa del soporte de altavoz.

- Al colocar el altavoz sobre el soporte, evite pellizcarse los dedos. De lo contrario, se pueden producir lesiones.

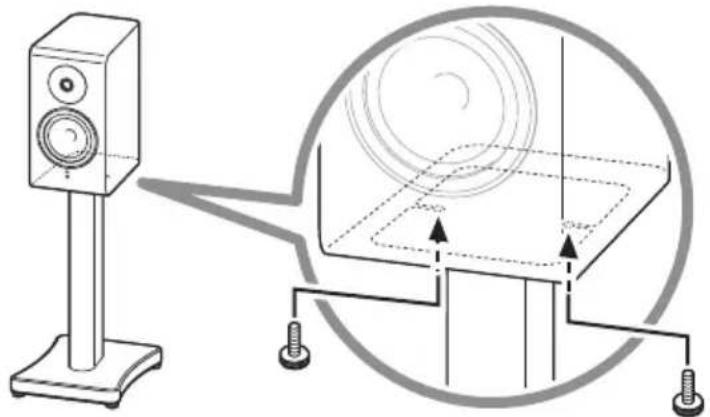

3 Fije el altavoz con los tornillos de montaje del altavoz.

Alinee los orificios roscados en la parte inferior del altavoz con los orificios de la placa y, a continuación, inserte los tornillos de montaje del altavoz en los orificios desde la parte inferior de la placa y apriételos. Apriete los dos tornillos (uno a la izquierda y otro a la derecha) manualmente.

• Durante este procedimiento, sujete el altavoz para evitar que se caiga del soporte.
• Asegúrese de utilizar los tornillos de montaje del altavoz incluidos para evitar que el altavoz se caiga.
• No apriete los tornillos de montaje del altavoz en exceso. (No utilice herramientas, etc.) De lo contrario, el soporte o el altavoz podrían dañarse o deformarse.
• No arrastre el altavoz tirando de la placa. De lo contrario, la superficie inferior del altavoz o la superficie superior de la placa podrían rayarse o despegarse.

Con esto finaliza la instalación del soporte de altavoz.

NOTA

- Debido a las características del material, la madera del NS-800A y del NS-600A se contraerá. Además, puede que los tornillos de montaje del altavoz se aflojen debido a las vibraciones provocadas al reproducir música. En tal caso, vuelva a apretar los tornillos.

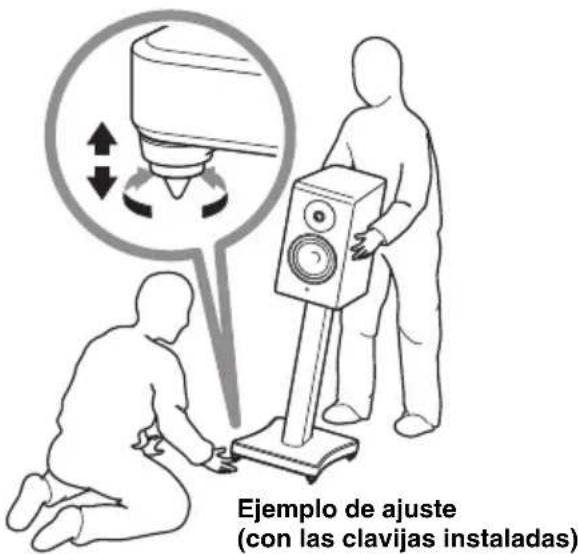

Para ajustar las patas/clavijas una vez instalado el altavoz

Si el soporte de altavoz se tambalea después de instalar el altavoz, gire las patas/clavijas para ajustarlas hasta que deje de tambalearse.

Ejemplo de ajuste (con las clavijas instaladas)

ATENCIÓN

• Para inclinar el altavoz y el soporte a fin de ajustar las patas/clavijas, dos o más personas deben sostener el conjunto. De lo contrario, el altavoz y el soporte podrían caerse o volcarse y provocar lesiones o daños.
• No afloje las patas/clavijas demasiado. Si se aflojan demasiado, podrían desprenderse durante el uso, lo que provocaría la caída o el vuelco del altavoz y del soporte, y causaría lesiones o daños.
