BEDIENUNGSANLEITUNG SPS-800A YAMAHA

VORSICHTSMAßNAHMEN....19

Teilebezeichnungen, Zubehör und technische Daten....22

Vielen Dank für den Erwerb dieses Artikels von Yamaha. Bei SPS-800A handelt es sich um einen Ständer für die Lautsprecher NS-800A und NS-600A von Yamaha.

HINWEIS

• Der Inhalt dieser Bedienungsanleitung gilt für die neuesten technischen Daten zum Zeitpunkt der Veröffentlichung.
• Die neueste Bedienungsanleitung (PDF) kann von der folgenden Website von Yamaha heruntergeladen werden. https://download.yamaha.com/

VORSICHTSMAßNAHMEN

BITTE VOR DER NUTZUNG SORGFÄLTIG LESEN. BEFOLGEN SIE DIESE ANWEISUNGEN IN JEDEM FALL.

Die nachfolgend aufgeführten Vorsichtsmaßnahmen dienen dazu, dem Benutzer und anderen Gefahren und Sachschäden zu vermeiden, und den Benutzer bei der ordnungsgemäßen und sicheren Verwendung dieses Artikels zu unterstützen. Befolgen Sie diese Anweisungen in jedem Fall.

Bewahren Sie das Handbuch nach der Lektüre an einem sicheren Ort auf, um jederzeit darin nachschlagen zu können.

• Lassen Sie das Produkt bei dem Händler, bei dem Sie das Produkt erworben haben oder durch qualifiziertes Fachpersonal bei Yamaha überprüfen oder reparieren.
• Yamaha haftet nicht für Personen- oder Sachschäden, die auf unsachgemäße Benutzung oder Veränderungen dieses Artikels zurückzuführen sind.
• Dieses Produkt ist für gewöhnliche Wohnungen vorgesehen. Verwenden Sie es nicht für Anwendungen, die eine hohe Zuverlässigkeit erfordern, wie Lebenserhaltung, Gesundheit & Pflege oder wertvolle Vermögenswerte.

WARNUNG

Dieser Inhalt weist auf „unmittelbares Risiko schwerer Verletzungen oder Todesgefahr“ hin.

Ungewöhnliche Vorkommnisse

- Bei Rissen oder Beschädigung diesen Artikel unverzüglich durch den Händler oder qualifiziertes Yamaha-Kundendienstpersonal prüfen oder reparieren lassen. Bei Weiternutzung könnte der Artikel abstürzen oder umkippen und Verletzungen oder Schäden verursachen.

Montage

• Führen Sie den Zusammenbau und die Montage wie in der Anleitung beschrieben aus. Ab- und Umstürze können Verletzungen oder Schäden verursachen.
• Bestätigen Sie, dass die abgeschlossene Aufstellung sicher ist. Führen Sie außerdem regelmäßige Sicherheitskontrollen durch. Andernfalls könnten Geräte abstürzen und Verletzungen verursachen.
• Befestigen Sie Lautsprecherkabel immer an einer Wand o.Ä. Wenn sich jemand mit Füßen oder Händen an den Kabeln verfängt, könnten die Lautsprecher herunterfallen oder umkippen und Fehlfunktionen oder Verletzungen verursacht werden.

Nicht auseinanderbauen

- Diesen Artikel nicht umrüsten. Anderenfalls könnten Verletzungen oder Schäden erfolgen.

Brandschutz

- Halten Sie brennende Gegenstände und offene Flammen vom Gerät fern, um einen Brand zu vermeiden.

Handhabung

• Kleinteile außerhalb der Reichweite von Kindern aufbewahren. Kinder könnten sie versehentlich verschlucken.
• Diesen Artikel keinen Stürzen oder starken Stößen aussetzen. Anderenfalls könnten Beschädigungen erfolgen.
• Setzen Sie den Lautsprecherständer nicht für andere Zwecke ein. Anderenfalls könnten Schäden oder Verletzungen erfolgen.

VORSICHT

Der zugehörige Inhalt weist auf „ein Risiko schwerer Verletzungen“ hin.

Aufstellung

• Diesen Artikel nicht an einem instabilen Platz abstellen, wo er versehentlich ab- oder umstürzen und Verletzungen verursachen könnte.
• Diesen Artikel ausschließlich wie beschrieben montieren. Andernfalls könnten Beschädigungen oder ein Umkippen dieses Artikels sowie eine Verletzung verursacht werden.
• Es sollte vermieden werden, sich in Gefahrsituationen wie einem Erdbeben in der Nähe dieses Artikels aufzuhalten. Da dieser Artikel um- oder abstürzen und Verletzungen verursachen könnte, sollte so bald wie möglich ein sicherer Ort abseits des Artikels gefunden werden.
• Diesen Artikel stets zu zweit verstellen oder transportieren. Beim Versuch, diesen Artikel ohne Hilfe anzuheben, könnten Rücken- oder andere Verletzungen sowie eine Beschädigung des Artikels erfolgen.

Vorsichtsmaßnahmen während der Benutzung

• Tun Sie folgende Dingenicht:
– Sitzen oder Stehen auf diesem Artikel
– Stapeln dieses Artikels
– Anwenden unangemessener Kraft auf diesen Artikel
– Hängen von diesem Artikel
– Lehnen an diesen Artikel
Anderenfalls könnten Verletzungen oder eine Beschädigung des Artikels erfolgen.

ACHTUNG

Kennzeichnet Punkte, die zu beachten sind, um eine Verformung oder Beschädigung dieses Artikels zu vermeiden.

Aufstellung

• Diesen Artikel nicht an Orten einsetzen, die direkter Sonneneinstrahlung ausgesetzt sind, sehr heiß werden (z.B. in Nähe einer Heizung) bzw. extrem kalt sind oder übermäßigem Staub oder Vibrationen ausgesetzt sind. Andernfalls könnte die Frontblende verformt, die inneren Bauteile gestört oder der Betrieb unstabil werden.
• Diesen Artikel nicht an Orten aufstellen, wo er korrosiven Gasen oder salzhaltiger Luft ausgesetzt ist. Anderenfalls könnte Verformung oder Beschädigung dieses Artikels erfolgen.
• Diesen Artikel nicht im Regen, in der Nähe von Wasser und in feuchten oder nassen Bedingungen einsetzen. Anderenfalls könnte Beschädigung dieses Artikels erfolgen.
• Keine Behälter (wie Vasen, Flaschen und Gläser), die Flüssigkeiten enthalten, auf diesen Artikel abstellen. Anderenfalls könnte Beschädigung dieses Artikels erfolgen.

Handhabung

- Keine Gegenstände aus Vinyl, Kunststoff oder Gummi auf diesen Artikel abstellen. Andernfalls könnte Verfärbung oder Verformung dieses Artikels erfolgen.

Wartung

• Wenn sich die Lufttemperatur und -feuchtigkeit drastisch ändern, kann sich Kondensation an der Geräteoberfläche dieses Artikels bilden. Sollten sich Wassertröpfchen bilden, wischen Sie diese umgehend mit einem weichen Tuch ab. Auf diesem Artikel verbleibende Wassertröpfchen können in die Holzteile eindringen und Verformung verursachen.
• Zur Reinigung dieses Artikels ein weiches, trockenes Tuch benutzen. Die Verwendung von Chemikalien wie Benzin oder Verdünnung, scharfer Reinigungsmittel oder chemischer Scheuertücher kann Verfärbungen oder Verformungen verursachen.

Entsorgung oder Weitergabe

• Falls Sie dieses Gerät an eine andere Person weitergeben, legen Sie vorliegende Unterlagen und das zugehörige Zubehör bei.
• Befolgen Sie bei der Entsorgung dieses Geräts und seines Zubehörs die geltenden örtlichen Vorschriften.

Information

Über die Inhalte dieser Bedienungsanleitung

• Diese Anleitung ist für den Endbenutzer bestimmt.
• Folgende Signalwörter weisen auf wichtige Informationen in der Anleitung hin.

WARNUNG

Dieser Inhalt weist auf „unmittelbares Risiko schwerer Verletzungen oder Todesgefahr“ hin.

VORSICHT

Der zugehörige Inhalt weist auf „ein Risiko schwerer Verletzungen“ hin.

ACHTUNG

Verweist auf Informationen, die zu beachten sind, um Gerätepannen, -schäden oder -störungen sowie Datenverluste zu verhindern und die Umwelt zu schonen.

HINWEIS

Kennzeichnet Erläuterungen zu Anweisungen, Einschränkungen von Funktionen und hilfreiche Zusatzinformationen.

Über das Typenschild dieses Geräts

Produktinformationen wie Modellname (Artikelnummer), Herstellungsummer (Seriennummer) und Leistungsanforderungen sind auf oder in der Nähe des Typenschilds an der Unterseite der Lautsprecher-Befestigungsplatte (Seite 22) angegeben.

Sie sollten diese Seriennummer an der unten vorgesehenen Stelle eintragen und dieses Handbuch als dauerhaften Beleg für Ihren Kauf aufbewahren, um im Fall eines Diebstahls die Identifikation zu erleichtern.

Modell Nr.:

Seriennr.:

Die Abbildungen in dieser Anleitung dienen lediglich zur Veranschaulichung.

Teilebezeichnungen, Zubehör und technische Daten

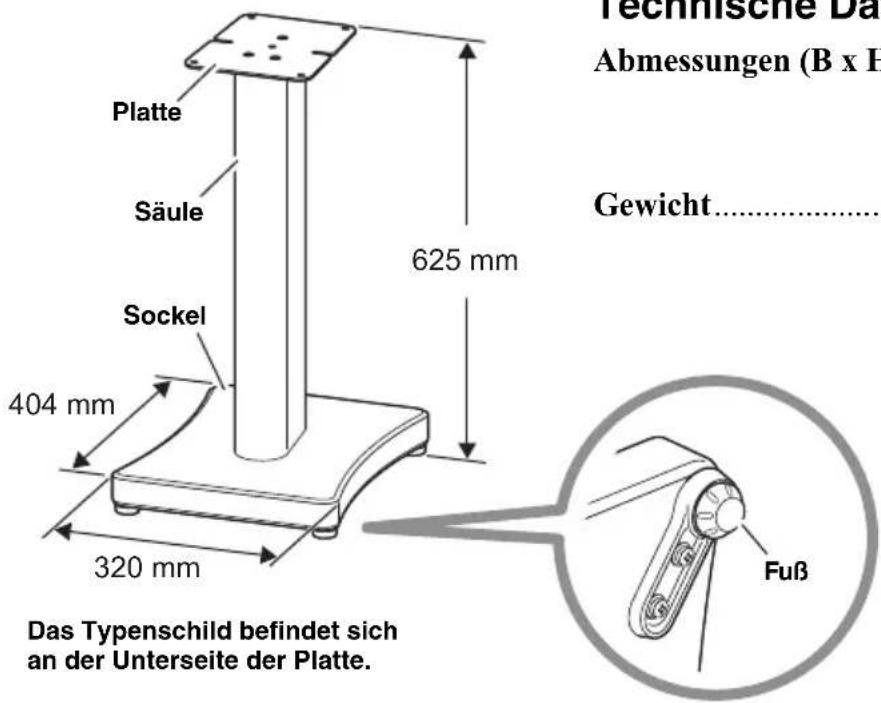

■ Teilebezeichnungen

Technische Da Abmessungen (B x H Gewicht.... Säule 625 mm Sckel 404 mm 320 mm Das Typenschild befindet sich an der Unterseite der Platte. Fuß

Technische Daten

Abmessungen (B x H x T) ....320 × 625 × 404 mm

320 × 634 × 404 ~mm

(einschließlich Spikes)

Gewicht.... 11,1 kg

* Der Inhalt dieser Bedienungsanleitung gilt für die neuesten technischen Daten zum Zeitpunkt der Veröffentlichung. Um die neueste Version der Anleitung zu erhalten, rufen Sie die Website von Yamaha auf und laden Sie dann die Datei mit der Bedienungsanleitung herunter.

■ Zubehör

Lautsprecher- Befestigungsschraube × 2

Spike × 4

- Unbenutzte Spikes außerhalb der Reichweite von Kindern aufbewahren, um ein versehentliches Verschlucken zu vermeiden.

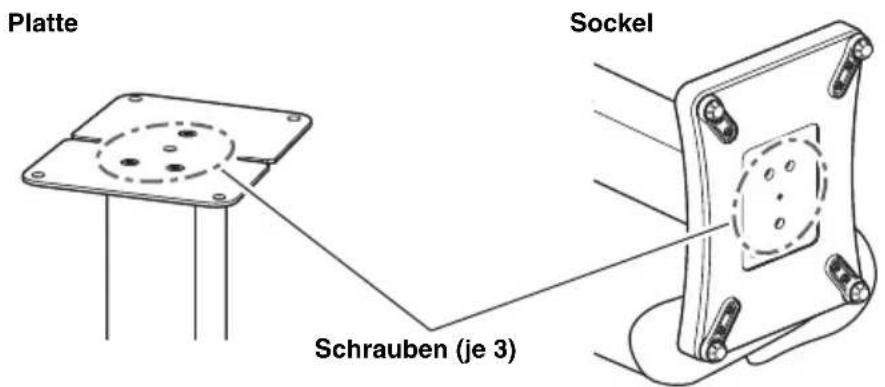

Vor Gebrauch prüfen

- Dieser Artikel umfasst Holzteile. Die Schrauben können sich durch die Dehnung/Schrumpfung des Holzes aufgrund von Umweltveränderungen und Transportschwingungen lösen. Eine gelockerte Schraube mit einem Kreuzschlitzschraubendreher wieder festziehen.

Platte Sockel Schrauben (je 3)

Spikes anbringen

Wird der Lautsprecherständer auf dickem Teppich o.Ä. aufgestellt, kann durch Anbringen der Spikes die Klangqualität verbessert und Wackeln reduziert werden. Die Spikes wie folgt anbringen.

1 Den Lautsprecherständer auf die Seite legen.

Zunächst eine Decke oder ein weiches Tuch auf eine ebene Fläche ausbreiten. Dann den Lautsprecherständer darauf stellen und anschließend auf die Seite legen.

2 Die Füße vom Sockel abnehmen.

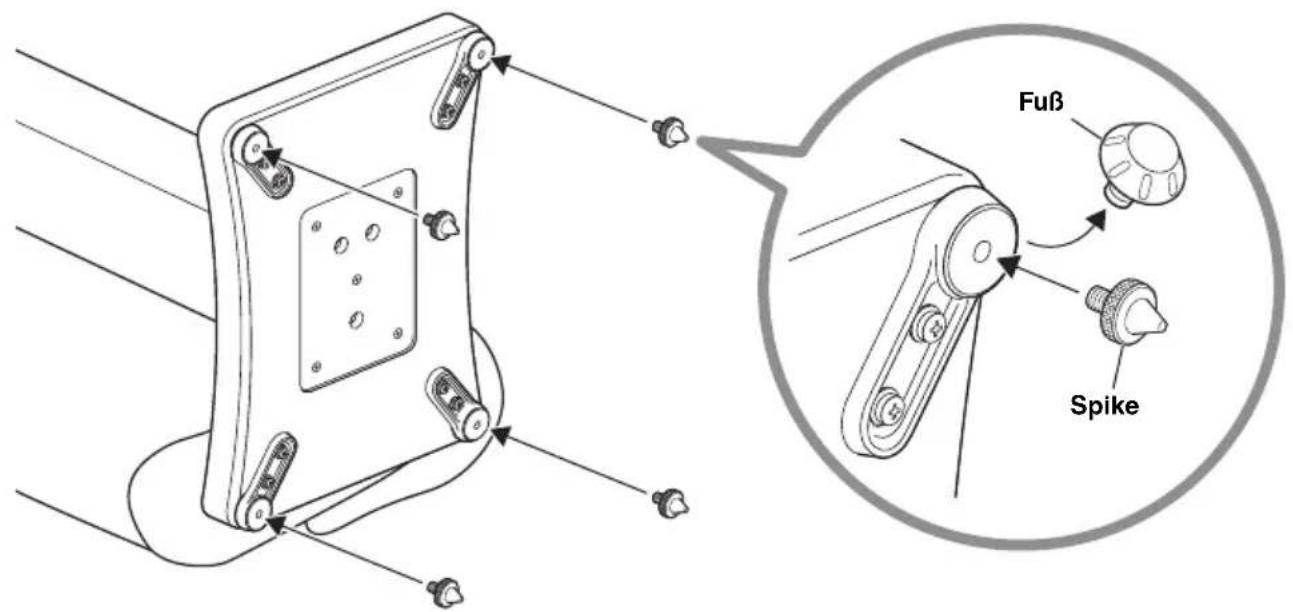

3 Die Spikes in die entsprechenden Bohrungen im Sockel einschrauben.

Die Spikes nicht zu fest einschrauben, sodass sie noch justierbar sind, um Wackeln zu reduzieren.

Fuß Spike

ACHTUNG

• Die angebrachten Spikes könnten beim Verschieben den Boden verkratzen. Deshalb beim Anbringen des Lautsprechers und Verschieben des Lautsprecherständers vorsichtig vorgehen.
• Das Gewicht des Lautsprechers und Ständers kann Abdrücke auf dem Boden oder Teppich hinterlassen.

Montage

Den Lautsprecherständer am Einsatzsort abstellen und dann den Lautsprecher anbringen. Beim Anbringen des Lautsprechers ebenfalls dessen Benutzerhandbuch beachten.

VORSICHT

• Folgendes beachten, um Beschädigung und Verletzung durch ein Umkippen des Lautsprecherständers zu vermeiden.
• Zum Versetzen des Lautsprecherständers an den Einsatzsort sollte er durch zwei Personen an der Säule gefasst werden.
• Den Lautsprecher erst anbringen, nachdem der Lautsprecherständer aufgestellt wurde. Anschließend die Lautsprecherkabel mit dem Lautsprecher verbinden.
• Vor dem Versetzen oder Aufstellen an einem anderen Ort muss der Lautsprecher vom Lautsprecherständer abgenommen werden.

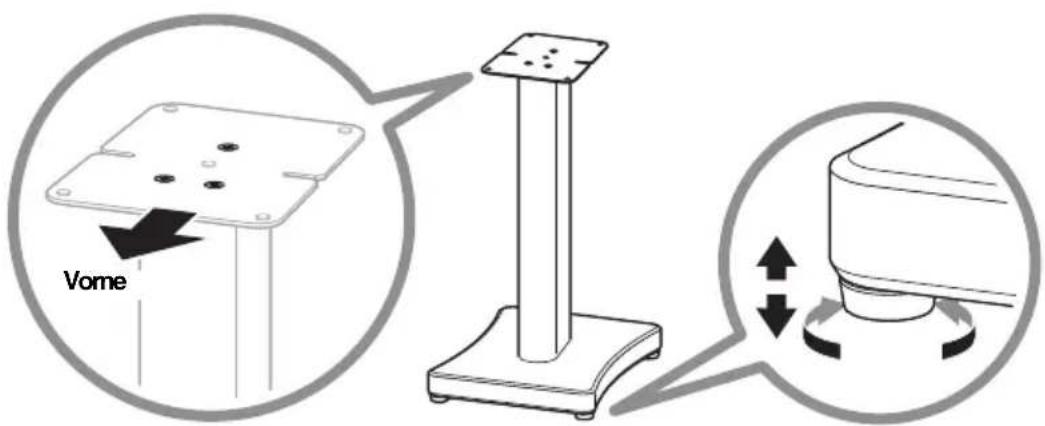

1 Den Lautsprecherständer am Einsatzort aufstellen.

Die Vorder- und Rückseiten des Ständers müssen unterschieden werden.

Wenn der Lautsprecherständer wackelt, diesen leicht neigen und die Füße/Spikes verdrehen, um das Wackeln zu beseitigen.

Vome

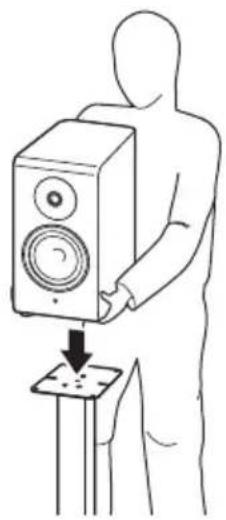

2 Den Lautsprecher auf die Platte des Lautsprecherständers abstellen.

- Beim Abstellen des Lautsprechers auf den Ständer darauf achten, sich die Finger nicht einzuklemmen. Andernfalls können Verletzungen erfolgen.

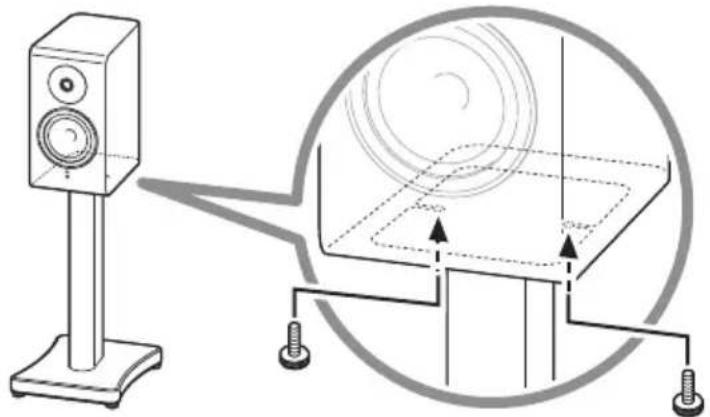

3 Den Lautsprecher mit den Lautsprecher-Befestigungsschrauben anbringen.

Die Bohrungen an der Unterseite des Lautsprechers mit den Löchern in der Platte fluchten. Dann die Schrauben von der Unterseite der Platte in die Bohrungen einsetzen und festziehen. Die beiden Schrauben (eine links und eine rechts) handfest anziehen.

• Dabei den Lautsprecher festhalten, sodass er nicht vom Lautsprecherständer abstürzt.
• Um ein Abstürzen des Lautsprechers zu verhindern, müssen die beiliegenden Lautsprecher-Befestigungsschrauben verwendet werden.
  • Die Lautsprecher-Befestigungsschrauben nicht überziehen. (Keine Werkzeuge o.Ä. einsetzen.) Andernfalls kann der Lautsprecher oder Ständer beschädigt oder verformt werden.
• Den Lautsprecher nicht auf der Platte verschieben. Andernfalls könnte die Unterseite des Lautsprechers oder die Oberseite der Platte zerkratzt oder beschädigt werden.

Damit ist die Montage des Lautsprecherständers abgeschlossen.

HINWEIS

- Das Holz des NS-800A und NS-600A kann aufgrund dessen Materialeigenschaften schrumpfen. Außerdem können sich Lautsprecher-Befestigungsschrauben durch die Vibrationen der Musikwiedergabe lösen. Die Schrauben in solchem Fall nachziehen.

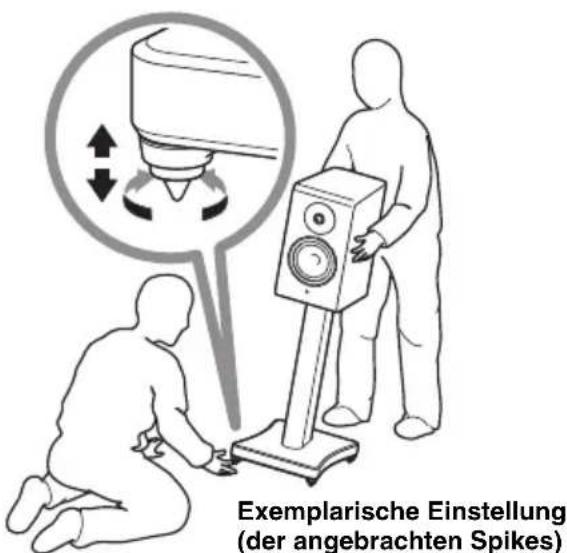

Füße/Spikes bei angebrachtem Lautsprecher einstellen

Wenn der Lautsprecherständer nach dem Anbringen des Lautsprechers wackelt, den Ständer leicht neigen und die Füße/Spikes verdrehen, um das Wackeln zu beseitigen.

Exemplarische Einstellung (der angebrachten Spikes)

VORSICHT

• Um Lautsprecher und Ständer beim Neigen zu unterstützen, sodass die Füße/Spikes eingestellt werden können, sind mindestens zwei Personen erforderlich. Andernfalls könnten Lautsprecher und Ständer abstürzen oder umkippen und Verletzung oder Beschädigung verursachen.
  • Die Füße/Spikes nicht übermäßig lösen. Werden sie zu sehr gelockert, können sie sich während des Einsatzes lösen und ein Abstürzen oder Umkippen von Lautsprecher und Ständer verursachen, was zu Verletzung oder Beschädigung führen könnte.
