GEBRUIKSAANWIJZING SPS-800A YAMAHA

Onderdeelnamen, accessoires en specificaties ....54 De spikes installeren ....55

Installatie 56

Bedankt voor het kiezen van dit Yamaha-product. SPS-800A is een luidsprekerstandaard voor gebruik met Yamaha luidsprekers NS-800A en NS-600A.

OPMERKING

• De inhoud van deze handleiding geldt voor de meest recente specificaties op de datum dat de handleiding werd gepubliceerd.
• De nieuwste handleiding (PDF) kan worden gedownload van de volgende website van Yamaha. https://download.yamaha.com/

VOORZICHTIG

LEES DIT ZORGVULDIG DOOR VOOR GEBRUIK. VOLG DEZE INSTRUCTIES.

De hieronder vermelde voorzorgsmaatregelen zijn bedoeld om risico's voor de gebruiker en anderen te voorkomen, om materiële schade te voorkomen en om de gebruiker te helpen dit product correct en veilig te gebruiken. Volg deze instructies.

Bewaar deze handleiding nadat u deze hebt gelezen op een veilige plaats zodat u hem later nog kunt raadplegen.

• Laat het toestel altijd controleren of repareren bij de dealer bij wie u het hebt gekocht of door gekwalificeerd Yamaha-servicepersoneel.
• Yamaha kan niet verantwoordelijk worden gesteld voor persoonlijk letsel of schade aan de producten die wordt veroorzaakt door oneigenlijk gebruik van of modificaties aan het product.
• Dit product is bedoeld voor gewone woonhuizen. Gebruik het niet voor toepassingen waarvoor een hoge betrouwbaarheid vereist is, zoals het beheren van levens, gezondheidszorg of eigendommen van hoge waarde.

WAARSCHUWING

Deze inhoud geeft 'risico op ernstig lichamelijk letsel of overlijden' aan.

Als u onregelmatigheden opmerkt

- Als er een scheur in het product zit of schade aan het product ontstaat, moet u onmiddellijk een inspectie of reparatie aanvragen bij de dealer bij wie u het product hebt gekocht of bij gekwalificeerd Yamaha-servicepersoneel. Bij voortgezet gebruik kan het product vallen of kantelen, met letsel of schade tot gevolg.

Opstelling

• Monteren en installeren zoals in de handleiding wordt behandeld. Omvallen of kantelen kan resulteren in letsel of schade.
• Controleer of de voltooide installatie veilig en goed bevestigd is. Voer ook periodicke veiligheidsinspecties uit. Als u zich niet aan deze richtlijnen houdt, kan de apparatuur vallen en leiden tot letsel.
• Bevestig de luidsprekerkabel altijd, bijvoorbeeld aan een wand. Als uw voeten of handen in de kabels blijven steke, kunnen de luidsprekers (om)vallen, waardoor storing of letsel kan ontstaan.

Niet demonteren

- Wijzig dit product niet. Het niet in acht nemen hiervan kan letsel of schade veroorzaken.

Waarschuwing voor brand

- Plaats geen brandende voorwerpen of open vuur in de buurt van het product, aangezien dit brand kan veroorzaken.

Behandeling

• Houd kleine onderdelen buiten het bereik van kinderen. Uw kinderen kunnen deze per ongeluk inslikken.
• Laat het product niet vallen en vermijd sterke schokken. Het niet in acht nemen hiervan kan schade veroorzaken.
• Niet gebruiken voor andere doeleinden dan luidsprekerstandaard. Anders kan er schade of letsel ontstaan.

VOORZICHTIG

Deze inhoud geeft 'risico op lichamelijk letsel' aan.

Opstelling

• Plaats het product niet in een onstabiele positie waar het per ongeluk kan vallen of omvallen en letsel kan veroorzaken.
• Installeer het product niet op andere manieren dan aangegeven. Het niet in acht nemen hiervan kan leiden tot schade of tot het vallen van het product en letsel veroorzaken.
• Blijf uit de buurt van het product tijdens een natuurramp, zoals een aardbeving. Het product kan kantelen of omvallen en letsel veroorzaken, dus begeef u snel uit de buurt van het product en ga naar een veilige plek.
• Transporteer of verplaats het product altijd met twee of meer mensen. Als één persoon het product optilt, kan dit rugklachten of andere letsel veroorzaken, of schade aan het product.

Zorgvuldig behandelen

• Doe het volgende niet:
– Op het product staan of zitten.
- Het product stapelen.
– Onredelijke kracht uitoefenen op het product.
– Op het product hangen.
– Tegen het product leunen.
Het niet in acht nemen hiervan kan letsel of schade aan het product veroorzaken.

LET OP

Geeft punten aan waarop u moet letten om o.a. vervorming van of schade aan het product te voorkomen.

Opstelling

• Gebruik dit product niet op een locatie die blootstaat aan direct zonlicht, die zeer warm (zoals bij een verwarming) of zeer koud wordt, of die blootstaat aan grote hoeveelheden stof of trillingen. Als u dit niet opvolgt kan het paneel van dit product vervormen, kunnen de interne componenten defecten gaan vertonen of kan de werking onstabiel worden.
• Installeer het product niet op plaatsen waar het in contact kan komen met corrosieve gassen of zoute lucht, of op plaatsen met veel rook of stoom. Als u dit doet, kan dit leiden tot vervorming of schade aan het product.
• Stel het product niet bloot aan regen en gebruik het niet in de buurt van water of in een vochtige omgeving. Als u dit wel doet, kan dit leiden tot schade aan het product.
• Plaats op het product geen containers (zoals vazen, flessen of glazen) die vloeistoffen bevatten. Als u dit wel doet, kan dit leiden tot schade aan het product.

Behandeling

- Plaats geen vinyl, plastic of rubberen producten op dit product. Het niet in acht nemen hiervan kan leiden tot verkleuring of vervorming van dit product.

Onderhoud

• Als de temperatuur of vochtigheid plotseling verandert, kunnen zich waterdruppels (condensatie) vormen op het productoppervlak. Als zich waterdruppels vormen, veeg die dan onmiddellijk weg met een zachte doek. Als er waterdruppels achterblijven op het product, kunnen die worden geabsorbeerd door de houten onderdelen, waardoor vervorming kan ontstaan.
• Gebruik bij het reinigen van het product een zachte droge doek. Het gebruik van chemische stoffen als benzine of thinner, reinigingsproducten of chemische schoonmaakdockjes kan verkleuring of vervorming veroorzaken.

Verwijdering of overdracht

• Als u van plan bent dit product over te dragen, dient u dit document en de meegeleverde accessoires samen met het product over te dragen.
• Volg de regels van uw lokale autoriteit om dit product en de bijbehorende accessoires te verwijderen.

Information

Over de inhoud van deze handleiding

• Deze handleiding is voor de gebruikers van deze unit.
• Deze handleiding gebruikt de volgende signaalwoorden voor de belangrijke informatie:

WAARSCHUWING

Deze inhoud geeft "risico op ernstig lichamelijk letsel of overlijden" aan.

VOORZICHTIG

Deze inhoud geeft "risico op lichamelijk letsel" aan.

LET OP

Geeft punten aan die in acht moeten worden genomen om storingen, schade of defecten aan het product of dataverlies te voorkomen en om het milieu te beschermen.

OPMERKING

Duidt op opmerkingen voor instructies, beperkingen van functies en aanvullende informatie die bruikbaar kan zijn.

Over het naamplaatje van dit product

Productinformatie, zoals de modelnaam (productnummer), fabricagenummer (serienummer) en stroomvereisten, wordt weergegeven op of in de buurt van het naamplaatje aan de onderkant van de luidsprekerbevestigingsplaat (pagina 54). Het is raadzaam dit serienummer in de hieronder gereserveerde ruimte te noteren. Bewaar ook deze handleiding als permanent aankoopbewijs om identificatie in geval van diefstal te vergemakkelijken.

Modelnummer

Serienummer

De illustraties in deze handleiding dienen uitsluitend voor instructiedoeleinden.

Onderdeelnamen, accessoires en specificaties

■ Onderdeelnamen

Plaat Zuil 625 mm Voetstuk 404 mm 320 mm Het naamplaatje bevindt zich aan de onderkant van de plaat. Specifications Afmetingen (B × H × Gewicht...... Voet

Specifications

Afmetingen (B × H × D) .....320 × 625 × 404 mm

320 × 634 × 404 ~mm

(inclusief spikes)

Gewicht.... 11,1 kg

* De inhoud van deze handleiding geldt voor de meest recente specificaties op de datum dat de handleiding werd gepubliceerd. Voor de meest recente handleiding gaat u naar de website van Yamaha, waar u het bestand met de handleiding kunt downloaden.

■ Accessoires

Montageschroef voor luidspreker × 2

Spike × 4

- Houd spikes die niet worden gebruikt buiten het bereik van kinderen, zodat ze niet kunnen worden ingeslikt.

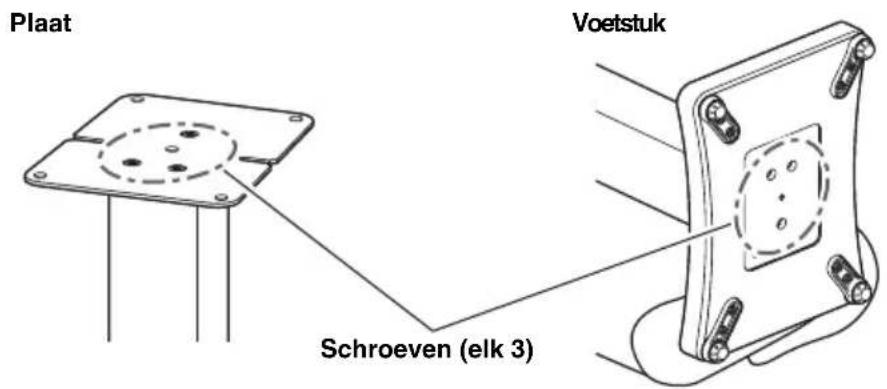

Controleren voor gebruik

- Dit product is gemaakt van houten onderdelen. Schroeven kunnen losraken als gevolg van uitzetting/samentrekking van het hout als gevolg van omgevingsveranderingen of als gevolg van trillingen tijdens transport. Als een schroef losraakt, draai deze dan vast met een kruiskopschroevendraaier.

Plaat Voetstuk Schroeven (elk 3)

De spikes installeren

Bij het plaatsen van deze luidsprekerstandaard op bijv. een dik tapijt, kan het installeren van de spikes de geluidskwaliteit verbeteren en het wiebelen verminderen. Volg de stappen hieronder om de spikes te installeren.

1 Leg de luidsprekerstandaard op de zijkant.

Spreid eerst een deken of een zachte doek uit op een vlakke ondergrond. Plaats vervolgens de luidsprekerstandaard erop en leg hem op zijn kant.

2 Verwijder de voeten van het voetstuk.

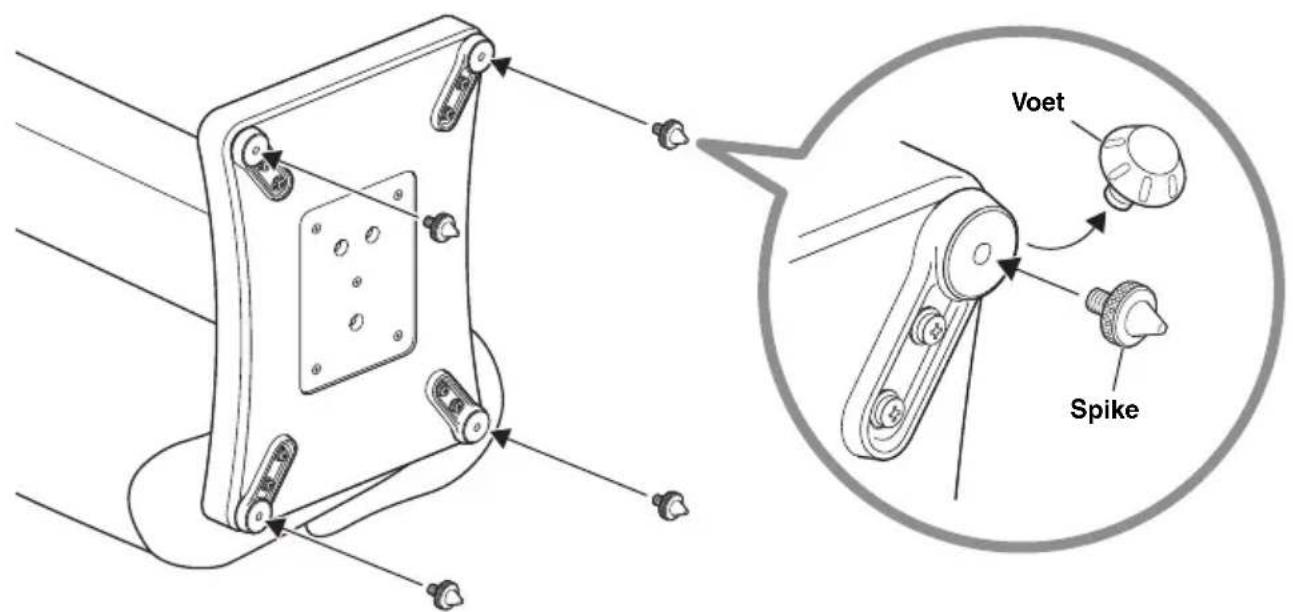

3 Schroef de spikes in de schroefgaten in het voetstuk.

Schroef ze niet te strak vast, aangezien het wiebelen wordt verminderd door aan te passen hoeveel de spikes zijn vastgeschroefd.

- Als de punten van de spikes over de vloer slepen kan dit krassen veroorzaken. Wees voorzichtig met het installeren van de luidspreker of het verplaatsen van de luidsprekerstandaard.

- Door het gewicht van de luidsprekerstandaard en de luidspreker kunnen er sporen op de vloer of het tapijt achterblijven.

Installatie

Plaats de luidsprekerstandaard op de plaatsingslocatie en installeer de luidspreker. Raadpleeg bij het installeren van de luidspreker ook de gebruikershandleiding.

VOORZICHTIG

- Let op het volgende om schade of letsel door omvallen van de luidsprekerstandaard te voorkomen.

- Twee personen moeten de zuil vasthouden wanneer de luidsprekerstandaard naar de opstelplaats wordt verplaatst.

- Installeer de luidspreker pas ná het plaatsen van de luidsprekerstandaard. Sluit vervolgens de luidsprekerkabels aan op de luidspreker.

- Zorg ervoor dat u de luidspreker van de luidsprekerstandaard verwijdert voordat u deze naar een andere locatie verplaatst of elders installeert.

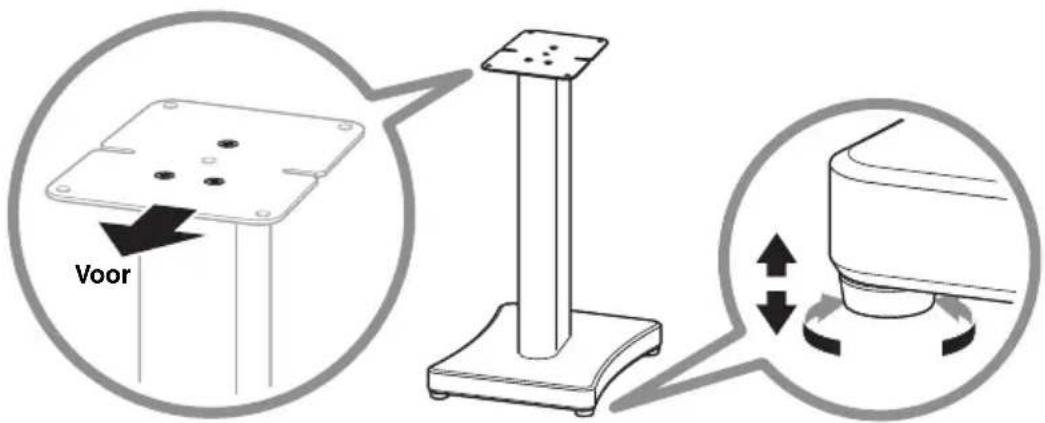

1 Zet de luidsprekerstandaard op zijn plaats.

De standaard heeft een voor- en achterzijde.

Als de luidsprekerstandaard wiebelt, kantelt u hem een beetje en draait u aan de poten/spikes, zodat hij niet meer wiebelt.

Voor

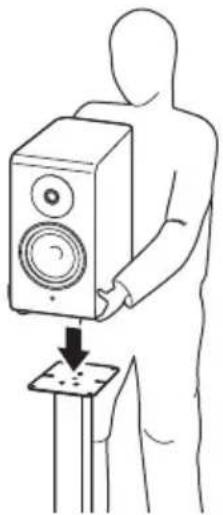

2 Plaats de luidspreker op de plaat van de luidsprekerstandaard.

- Zorg er bij het plaatsen van de luidspreker op de luidsprekerstandaard voor dat uw vingers niet beklemd raken. Anders kan er letsel ontstaan.

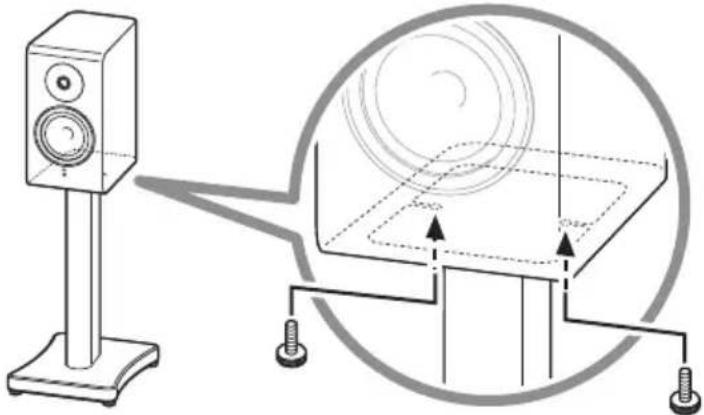

3 Bevestig de luidspreker met de bevestigingsschroeven van de luidspreker.

Lijn de schroefgaten in de onderkant van de luidspreker uit met de gaten in de plaat en steek vervolgens de montageschroeven van de luidspreker in de schroefgaten vanaf de onderkant van de plaat en draai ze vast. Draai de twee schroeven (een aan de linkerkant en een aan de rechterkant) met de hand vast.

• Houd hierbij de luidspreker vast om te voorkomen dat deze van de luidsprekerstandaard valt.
• Zorg dat u de meegeleverde montageschroeven van de luidspreker gebruikt om te voorkomen dat de luidspreker eraf valt.
• Draai de bevestigingsschroeven van de luidspreker niet te vast. Gebruik geen gereedschap. De luidsprekerstandaard of luidspreker kan hierdoor beschadigen of vervormen.
• Sleep de luidspreker niet over de plaat. Anders kan de onderkant van de luidspreker of de bovenkant van de plaat bekrast raken of afbladderen.

Hiermee is de installatie van de luidsprekerstandaard voltooid.

OPMERKING

- Door de materiaaleigenschappen zal het hout van de NS-800A en NS-600A krimpen. Bovendien kunnen de bevestigingsschroeven van de luidsprekers losraken door trillingen als gevolg van het afspelen van muziek. Draai in dat geval de schroeven weer aan.

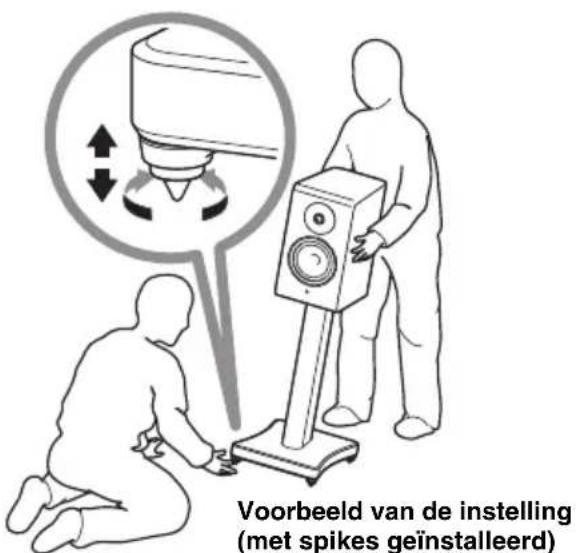

De poten/spikes aanpassen nadat de luidspreker is geïnstalleerd

Als de luidsprekerstandaard wiebelt nadat de luidspreker is geïnstalleerd, draai dan aan de poten/spikes om ze aan te passen, zodat de standaard stabieler komt te staan.

Voorbeeld van de instelling (met spikes geïnstalleerd)

VOORZICHTIG

• Om de luidspreker en de standaard te kantelen en de poten/spikes aan te passen zijn twee of meer mensen nodig om de stellage te ondersteunen. Anders kunnen de luidspreker en de standaard vallen of kantelen, waardoor letsel of schade kan ontstaan.
• Draai de poten/spikes niet te ver los. Als ze te ver worden uitgedraaid, kunnen ze tijdens het gebruik losraken, waardoor de luidspreker en de standaard kunnen vallen of kantelen, met verwondingen of schade tot gevolg.
