BRUKSANVISNING SPS-800A YAMAHA

Delarnas namn, tillbehör och specifikationer ....30

Tack för att du valt denna Yamaha-produkt. SPS-800A är ett högtalarstativ för användning med Yamaha-högtalare NS-800A och NS-600A.

OBS!

• Innehållet i denna bruksanvisning gäller de senaste specifikationerna vid publiceringsdatumet.
• Den senaste bruksanvisningen (PDF) kan hämtas hem från följande Yamaha webbplats.

De försiktighetsåtgärder nedan är till för att förebygga risken för skador på användaren och andra samt förebygga egendomsskador och hjälpa användaren att använda enheten korrekt och säkert. Följ dessa instruktioner.

När du har läst den här bruksanvisningen ska du spara den på ett säkert ställe där du kan hitta den när som helst.

• Se till att undersökningar och reparationer alltid utförs av den återförsäljare du köpte enheten av eller av kvalificerad Yamaha-servicepersonal.
• Yamaha ska inte hållas ansvarigt för personskador som åsamkats dig eller skador på produkterna som orsakas av felaktig användning eller modifiering av produkten.
• Den här produkten är avsedd för vanliga hem. Den ska inte användas i tillämpningar som kräver hög tillförlitlighet, till exempel för hantering av liv eller värdefulla tillgångar eller inom sjukvården.

WARNING

Det här avsnittet behandlar "risk för allvarliga personskador eller dödsfall".

Om du upptäcker något onormalt

- Upptäcks en spricka eller skada på produkten, ska du kontakta återförsäljaren som du köpte produkten av eller kvalificerad Yamaha-servicepersonal för att omedelbart undersöka eller reparera produkten. Fortsatt användning kan riskera att produkten faller eller välter, vilket kan resultera i personskador eller egendomsskador.

Installing

• Montera och installera enligt det sätt som anges i manualen. Fallande eller stjälpande kan leda till personskador eller materiella skador.
• Bekräfta att den färdiga installationen är säker. Utför även säkerhetsinspektioner regelbundet. Underlåtenhet att följa dessa anvisningar kan orsaka att apparater faller och resulterar i skador.
• Fixera alltid högtalarkabeln på en vägg eller liknande. Om du trasslar in dina fötter eller händer i kabeln, finns det risk för att högtalarna faller eller stjälper, vilket orsakar funktionsfel eller skador.

Montera inte isär

- Produkten får inte modifieras. Underlåtenhet att följa detta kan orsaka personskador eller egendomsskada.

Varning för brand

- Placera inga brinnande föremål eller öppna lågor nära produkten, eftersom de kan orsaka eldsvåda.

Hantering

• Förvara smådelar utom räckhåll för spädbarn. Ditt barn kan oavsiktligt svälja dem.
• Var försiktig så att du inte tappar eller slår kraftigt på produkten. Underlåtenhet att följa detta kan orsaka skada.
• Ska inte användas för annat än det avsedda ändamålet som högtalarstativ. Annars kan skador eller personskador uppstå.

FÖRSIKTIGHET

Det här avsnittet behandlar "risk för personskador".

Installering

• Placera inte produkten på en instabil plats med risk för att den faller eller välter och orsakar personskador.
• Produkten ska inte installeras på något annat sätt än vad som anges. Underlåtenhet att observera detta kan orsaka funktionsstörning eller att den faller och resulterar i skada.
• Undvik att befinna dig nära produkten i samband med en naturkatastrof, som t.ex. en jordbävning. Förflytta dig snabbt från produkten till en säker plats med risk för att produkten välter eller faller och orsakar personskador.
• Se till att ni alltid är två eller flera personer som hjälper till vid transport eller flyttning. Undvik att lyfta produkten själv vilket kan skada ryggen, resultera i att någon annan skadas eller orsakar skada på enheten själv.

Hantera med försiktighet

• Du får inte göra följande:
• Stå på eller sitta på produkten.
• Placera produkten i en stapel.
  – Använda orimlig kraft på produkten.
  – Hänga på produkten.
  – Luta sig mot produkten.
  Underlåtenhet att observera detta kan orsaka personskador eller skada på produkten.

MEDDELANDE

Indikerar punkter som du ska iaktta för att förebygga deformation på produkten, eller skada på produkten osv.

Installering

• Använd inte denna produkt på en plats där den utsätts för direkt solljus som blir extremt varm (t.ex. i närheten av ett värmeelement) eller extremt kall eller där den utsätts för mycket damm eller vibrationer. Annars kan produktens panel deformeras, funktionsfel på interna komponenter eller att driften blir instabil.
• Produkten ska inte installeras på platser där den kan komma i kontakt med frätande gaser eller salthaltig luft eller platser som har alltför överdriven rök eller ånga. Det kan det leda till deformation eller skada på produkten.
• Produkten ska inte utsättas för regn, inte heller använda den nära vatten eller i fuktiga eller våta förhållanden. Det kan det leda till skada på produkten.
• Placera inga behållare på produkten (som vaser eller flaskor eller glas) som innehåller vätska. Det kan det leda till skada på produkten.

Hantering

- Placera inga föremål av vinyl, plast eller gummi på produkten. Underlåtenhet att observera detta kan orsaka missfärgning eller deformation av produkten.

Underhåll

- Om temperaturen eller luftfuktigheten förändras dramatiskt, kan vattendroppar (kondensation) bildas på produktens yta. Om vattendroppar bildas, ska du torka bort dem omedelbart med en mjuk trasa. Om vattendroppar lämnas kvar på produkten, kan de absorberas i trädelarna och orsaka deformation. - Använd en torr, mjuk trasa vid rengöring av produkten. Om du använder kemikalier som bensin eller tinner, rengöringsmedel eller kemiska rengöringsdukar kan enheten missfärgas eller deformeras.

Bortskaffande eller överföring

• Om du planerar att överföra äganderätten till denna produkt ska du skicka med detta dokument och medföljande tillbehör tillsammans med produkten.
• Följ din lokala myndighets bestämmelser för kassering av denna produkt och dess tillbehör.

Information

Om innehållet i denna bruksanvisning

• Denna bruksanvisning är till för användare av denna enhet.
• Denna bruksanvisning använder följande signalord för viktig information:

WARNING

Det här avsnittet behandlar "risk för allvarliga personskador eller dödsfall".

FÖRSIKTIGHET

Det här avsnittet behandlar "risk för personskador".

MEDDELANDE

Indikerar punkter du måste iaktta för att förhindra fel på produkten, skada eller felaktig funktion och dataförlust, samt att skydda miljön.

OBS!

Anger anteckningar om instruktioner, begränsningar i funktioner och ytterligare information som kan vara till hjälp.

Om typskylten för denna produkt

Produktinformation, som modellnamn (produktnummer), tillverkningsnummer (serienummer) och effektbehov, visas på eller nära namnskylten på undersidan av högtalarens monteringsplatta(sidan 30).

Du bör anteckna serienumret i utrymmet nedan och förvara den här bruksanvisningen som ett bevis på ditt köp och för att underlätta identifiering i händelse av stöld.

Modellnummer

Serienummer

Illustrationerna i den här manualen är bara avsedda som instruktion.

Delarnas namn, tillbehör och specifikationer

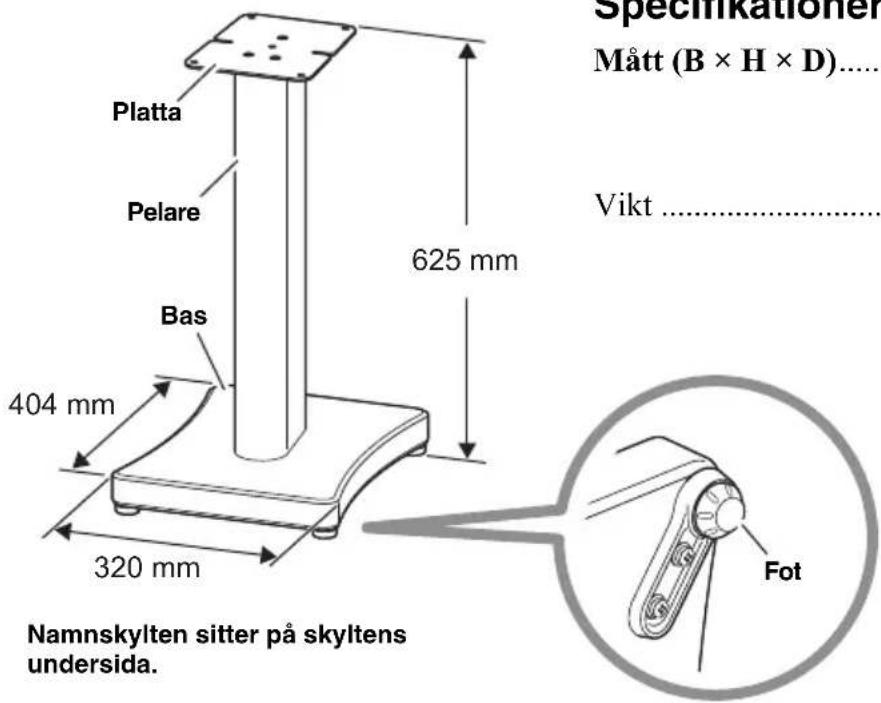

■ Namn på delar

Specifikationer Mått (B × H × D).... Vikt ...... Platta Pelare Bas 404 mm 320 mm 625 mm Namnskylten sitter på skyltens undersida. Fot

Specifikationer

Mått (B × H × D)....320 × 625 × 404 mm

320 × 634 × 404 ~mm

(inklusive piggar)

Vikt 11,1 kg

* Innehållet i denna bruksanvisning gäller de senaste specifikationerna vid publiceringsdatumet. Om du vill ha den senaste bruksanvisningen går du till Yamahas webbplats och laddar ned bruksanvisningsfilen.

Tillbehör

Monteringsskruv för högtalare × 2

Pigg × 4

- För att förebygga oavsiktligt förtäring, förvara piggar som inte används utom räckhåll för barn.

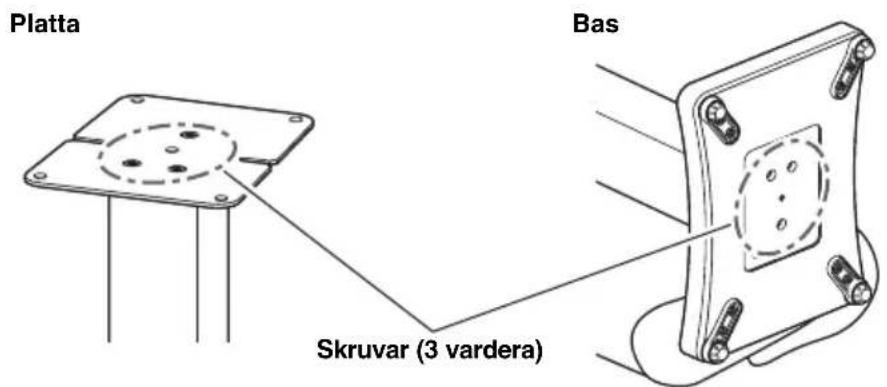

Kontrollera före användning

- Produkten är tillverkad av trädelar. Skruvar kan lossna på grund av expansion/sammandragning av träet orsakat av miljöförändringar eller på grund av vibrationer under transport. Om en skruv lossnar, dra åt den igen med en stjärnskruvmejsel.

Platta Bas Skruvar (3 vardera)

Montering av piggar

När du ställer upp högtalarstativet på en tjock matta, etc., kan montering av piggarna förbättra ljudkvaliteten och minska vinglande. Följ stegen nedan för montering av piggar.

1 Lägg högtalarstativet på sidan.

Först ska en filt eller mjuk trasa bredas ut på en plan yta. Härnäst ska högtalarstativet placeras ovanpå och lägg det sedan på dess sida.

2 Plocka bort fötterna från basen.

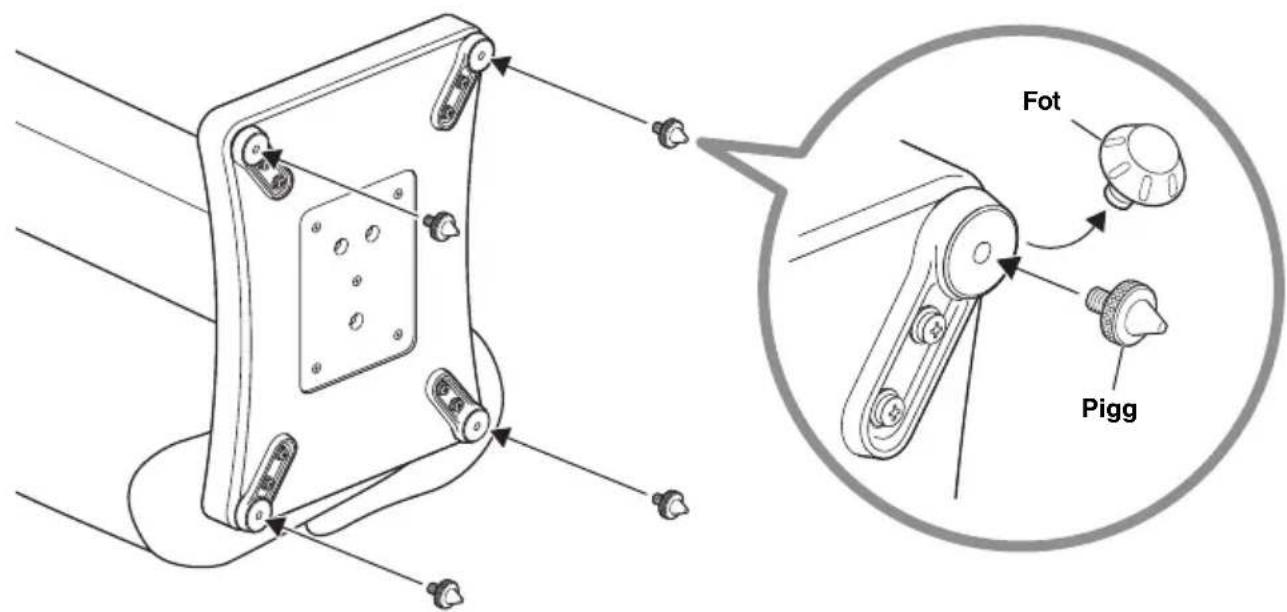

3 Skruva fast piggarna i skruvhålen i basen.

Eftersom vinglandet minskar genom att man justerar hur mycket piggarna skruvas in, ska de inte skruvas åt allt för hårt.

Fot Pigg

MEDDELANDE

- Genom att dra spetsarna på piggarna kan de repa golvet. Visa försiktighet när högtalaren installeras eller högtalarstativet flyttas.

- På grund av högtalarstativets och högtalarens vikt, kan märken lämnas kvar på golvet eller mattan.

Installation

Placera högtalarstativet på platsen för installationen och montera sedan högtalaren. När högtalaren monteras, se även dess bruksanvisning.

FÖRSIKTIGHET

- Observera följande för att förebygga skador eller personskador orsakade av att högtalarstativet välter.

- Två personer ska ta tag i pelaren när högtalarstativet flyttas till dess plats för installation.

- Installera högtalaren efter att ha monterat högtalarstativet. Anslut sedan högtalarkablarna till högtalaren.

- Se till att ta bort högtalaren från högtalarstativet innan du flyttar det till eller sätter upp det på en annan plats.

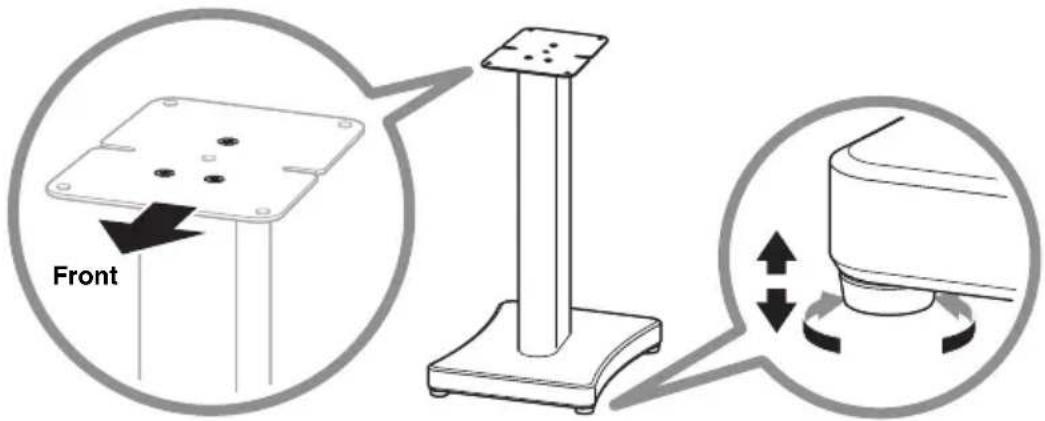

1 Placera högtalarstativet på platsen för installationen.

Stativet har en fram- och baksida.

Om högtalarstativet vinglar, luta det något och vrid på fötterna/piggarna för att justera dem så att det inte längre vinglar.

Front

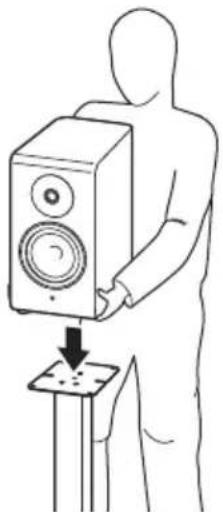

2 Placera högtalaren på plattan på högtalarstativet.

- När högtalaren placeras på högtalarstativet, se till att du inte klämmer fingrarna. Annars kan skador uppstå.

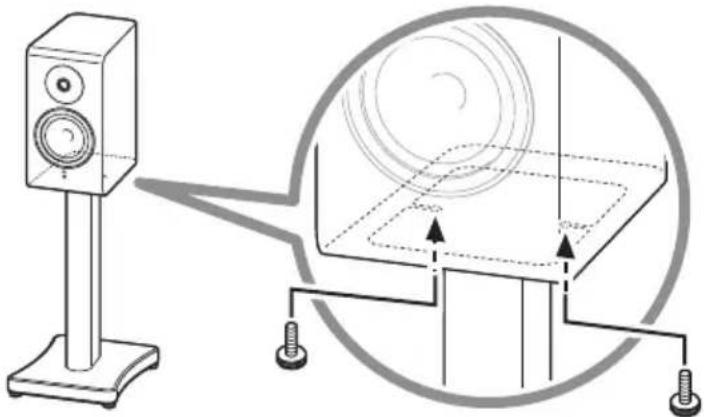

3 Säkra högtalaren med monteringsskruvarna.

Rikta in skruvhålen i botten på högtalaren med hålen i plattan och sätt sedan in monteringsskruvarna i skruvhålen från undersidan av plattan och dra åt dem. Dra åt bägge skruvarna (en till vänster och en till höger) för hand.

• Under denna procedur, håll i högtalaren för att förhindra att den faller av högtalarstativet.
• Säkerställ att de medföljande monteringsskruvarna används för att förhindra att högtalaren faller.
• Dra inte åt högtalarens monteringsskruvar allt för hårt. (Använd inga verktyg etc.) Annars kan högtalarstativet eller högtalaren skadas eller deformeras.
• Dra inte högtalaren över plattan. Annars kan högtalarens undersida eller plattans övre yta repas eller lossna.

Detta slutför installationen av högtalarstativet.

OBS!

- På grund av materialets egenskaper kommer träet på NS-800A och NS-600A att krympa. Lägg därtill, kan monteringsskruvarna till högtalaren lossna på grund av vibrationer orsakade av musikuppspelning. Om det händer, dra åt skruvarna igen.

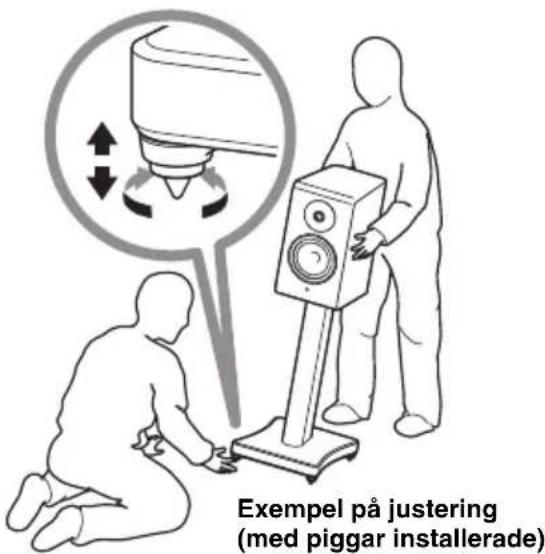

För att justera fötterna/piggarna efter att högtalaren har installerats

Om högtalarstativet vinglar efter att högtalaren har monterats, vrid på fötterna/piggarna för att justera dem så att det inte längre vinglar.

Exempel på justering (med piggar installerade)

FÖRSIKTIGHET

• Att luta högtalaren och stativet för att justera fötterna/piggarna kräver två eller flera personer för att slutföra monteringen. Annars kan högtalaren och stativet falla eller välta, vilket kan orsaka personskador eller skador.
• Lossa inte på fötterna/piggarna för mycket. Om de sitter allt för lösa, kan de lossna under användning, vilket får att högtalaren och stativet att falla eller välta, vilket kan leda till personskador eller skador.
