Produkttyp	Kompakt Hi-Fi-system med CD-spelare, FM/AM-tuner, Bluetooth och DAB+-kompatibilitet
Mått (B x H x D)	240 x 120 x 230 mm
Vikt	2,5 kg
Strömförsörjning	100-240 V AC, 50/60 Hz (nätadapter medföljer)
Strömförbrukning	25 W (drift), <0,5 W i standby
Uteffekt	2 x 15 W RMS (6 ohms)
Högtalare	2-vägs: 2,5 cm diskant och 8 cm bas
Ljudformat som stöds	CD, CD-R/RW, MP3, WMA, AAC (via USB)
Trådlös anslutning	Bluetooth 5.0, NFC
Ingångar	1 x USB (typ A), 1 x aux-ingång (3,5 mm), 1 x optisk ingång
Utgångar	1 x hörlursutgång (3,5 mm)
Radio	FM (RDS), AM, DAB/DAB+
Huvudfunktioner	CD-spelare, radio, Bluetooth, USB-uppspelning, timer, klocka, alarm
Underhåll och rengöring	Koppla bort enheten före rengöring; använd en mjuk, torr trasa; undvik lösningsmedel
Säkerhet	Utsätt inte för fukt eller överdriven värme; använd endast medföljande adapter
Reservdelar och reparerbarhet	Tillgängliga delar: nätadapter, fjärrkontroll; reparation av auktoriserat Yamaha-servicecenter
Allmän information	Märke: Yamaha; Modell: TSX-B235D; Kategori: Hi-Fi-system
Färg	Svart
Medföljande tillbehör	Fjärrkontroll, FM-antenn, nätadapter, bruksanvisning

Vanliga frågor - TSX-B235D YAMAHA

Hur ansluter jag min smartphone via Bluetooth till Yamaha TSX-B235D?

Aktivera Bluetooth på din smartphone och placera den i närheten. Tryck på PAIRING-knappen (eller håll ner Bluetooth-knappen) tills indikatorn blinkar. Välj 'Yamaha TSX-B235D' i listan över tillgängliga enheter. När anslutningen är klar lyser lampan med fast sken.

Kan jag spela MP3-filer från ett USB-minne?

Ja, anslut ett USB-minne formaterat som FAT32 till USB-porten på baksidan. Använd SOURCE-knappen för att välja 'USB'. Enheten spelar MP3-, WMA- och AAC-filer. Navigering sker med kontrollknapparna.

Hur ställer jag in klockan?

Tryck på CLOCK-knappen i 2 sekunder. Timsiffrorna blinkar. Använd +/--knapparna eller ratten för att ställa in timmen, tryck sedan på CLOCK igen för att gå till minuter. Upprepa och bekräfta genom att trycka på ENTER.

Vad gör jag om CD-skivan inte spelas eller hoppar?

Kontrollera att skivan är ren och utan repor. Använd en mjuk trasa för att rengöra CD:n radiellt. Se till att skivan är korrekt isatt med etiketten uppåt. Om problemet kvarstår, prova en annan CD för att avgöra om spelaren är defekt.

Hur programmerar jag ett alarm?

Tryck på ALARM-knappen. Använd +/--knapparna för att ställa in alarmtiden. Bekräfta med ENTER. Välj källa (summer, radio, CD) och ställ in volymen. Alarmikonen visas när alarmet är aktiverat.

Kan jag använda hörlurar med denna enhet?

Ja, anslut hörlurar med 3,5 mm kontakt till PHONES-uttaget på framsidan. Högtalarna stängs av automatiskt. Justera volymen med ratten.

Hur förbättrar jag FM-radio mottagningen?

Dra ut den medföljande FM-antennen helt och rikta den för bästa signal. Undvik att placera antennen nära andra elektroniska enheter. För DAB-stationer, se till att du befinner dig inom täckningsområdet.

Vad betyder indikatorlamporna på frontpanelen?

Lampan STANDBY (röd) indikerar att enheten är i standby. BLUETOOTH-lampan (blå) blinkar i parningsläge och lyser med fast sken när anslutning är klar. FM STEREO-lampan (grön) tänds när en FM-stereosändning tas emot.

Hur återställer jag enheten till fabriksinställningarna?

Håll ner SOURCE- och VOLUME --knapparna samtidigt i 3 sekunder. Displayen visar 'RESET' och enheten startar om. Denna operation raderar alla förinställda stationer och personliga inställningar.

Är nätadaptern universell?

Ja, den medföljande adaptern accepterar inspänning 100-240 V AC, 50/60 Hz. Den är kompatibel med de flesta eluttag i världen. Använd endast den medföljande adaptern för att undvika skador.

BRUKSANVISNING TSX-B235D YAMAHA

1 Läs noga denna bruksanvisning för att kunna ha största möjliga nöje av enheten. Förvara bruksanvisningen nära till hands för framtida referens.
2 Installera anläggningen på en väl ventilerad plats där det är svalt, torrt, rent och se till att den inte utsätts för direkt solljus, värmekällor, vibrationer, damm, fukt och kyla. Lämna följande mellanrum för ventilation.
Ovansida: 15 cm
Baksida: 10 cm
Sidor: 10 cm
3 Placera enheten på behörigt avständ från andra elapparater, motorer, transformatorer och annat som kan orsaka störningar.
4 Utsätt inte enheten för hastiga temperaturväxlingar och placera den inte på ett ställe där luftfuktigheten är hög (t.ex. nära en luftfuktare) då fuktbildning i enheten skapar risk för brand, elstötar, skador på enheten eller personskador.
5 Placera inte enheten på ett ställe där främmande föremål kan tränga in i den eller där den kan utsättas för droppar eller vattenstänk. Placera aldrig det följande ovanpå enheten:
– Övriga apparater då sådana kan orsaka skador och/eller missfärgning av enhetens hölje.
- Brännbara föremål (t.ex. stearinljus) då sådana skapar risk för brand, skador på enheten och/eller personskador.
– Vätskebehållare som kan falla och spilla vätska över enheten, vilket skapar risk för elstötar och/eller skador på enheten.
6 Täck aldrig över enheten med en tidning, duk, gardin el.dyl. då detta skapar risk för överhettning. En alltför hög temperatur inuti enheten kan leda till brand, skador på enheten och/eller personskador.
7 Anslut inte enheten till ett vägguttag förrän samtliga övriga anslutningar slutförts.
8 Använd aldrig enheten vänd upp och ned. Detta kan leda till överhettning som orsakar skador.
9 Hantera inte tangenter, reglage och kablar onödigt hårdhänt.
10 Fatta tag i själva kontakten när nätkabeln kopplas bort från vägguttaget; dra aldrig i kabeln.
11 Använd aldrig några kemiska lösningar för rengöring då dessa kan skada ytbehandlingen. Använd en ren, torr trasa.
12 Använd endast den spänning som står angiven på enheten. Anslutning till en strömkälla med högre spänning än den angivna kan orsaka brand, skador på enheten och/eller personskador. Yamaha åtar sig inget ansvar för skador beroende på att enheten används med en spänning utöver den angivna.
13 Koppla bort nätkabeln från vägguttaget för att undvika skador p.g.a. blixtnedslag om ett åskväder uppstår.
14 Försöka aldrig att utföra egna reparationer. Kontakta en kvalificerad tekniker från Yamaha om servicebehov föreligger. Du får inte under några omständigheter ta av höljet.
15 Koppla bort nätkabeln från vägguttaget om enheten inte ska användas under en längre tid (t.ex. under semestern).
16 Läs avsnittet "FELSÖKNING" om vanligt förekommande driftsproblem innan du förutsätter att enheten är söndrig.
17 Innan enheten flyttas ska du trycka på för att ställa den i avstängt läge och sedan koppla bort nätkabeln från vägguttaget.
18 Kondensation (imma) uppstår, om den omgivande temperaturen plötsligt ändras. Koppla i så fall loss nätkabeln från nätuttaget och låt apparaten vila.
19 Vid långvarig användning kan det hända att apparaten blir väldigt varm. Stäng av systemet och låt enheten svalna en stund.
20 Installera receivern nära ett nätuttag och där stickkontakten lätt kan kommas åt.

21 Utsätt inte batterierna för kraftig värme från exempelvis solljus, eld eller liknande. Följ regionala bestämmelser vid kassering av förbrukade batterier.

• Förvara batterierna utom räckhåll för barn. Batterier kan vara farliga för barn som stoppar dem i munnen.
• Om batterierna blir gamla minskar fjärrkontrollens räckvidd betydligt. Om detta inträffar byter du till två nya batterier så snart som möjligt.
  – Använd inte gamla batterier tillsammans med nya.
• Använd inte olika typer av batterier (t.ex. alkaliska batterier och manganbatterier) tillsammans. Läs förpackningen noggrant eftersom dessa typer av olika batterier kan ha samma form och färg.
• Förbrukade batterier kan läcka. Om batterierna har läckt, måste du kasta bort dem omedelbart. Undvik att komma i kontakt med det läckta materialet eller låta det komma i kontakt med kläder och liknande. Rengör batteriutrymmet noga innan du sätter i nya batterier.
• Om du planerar att inte använda systemet under en längre tid bör du ta ut batterierna ur enheten. Annars finns risk att batterierna slits ut, vilket kan resultera i läckage som skadar enheten.
  – Kasta inte bort batterier med det vanliga hushållsavfallet. Kasta bort dem enligt gällande lokala förordningar.

22 För högt ljudtryck från öronsnäckor eller hörlurar kan orsaka hörselförlust.

Den här enheten är inte bortkopplad från nätströmmen så länge den är inkopplad i vägguttaget, även om själva enheten är avstängd med. Enheten är konstruerad för att förbruka en mycket liten mängd ström i detta tillständ.

WARNING

UTSÄTT INTE ENHETEN FÖR REGN ELLER FUKT DÅ DETTA SKAPAR RISK FÖR BRAND ELLER ELSTÖTAR.

OBSERVERA

Felaktigt byte av batterier medför risk för explosion. Byt endast ut batterierna mot batterier av samma eller motsvarande typ.

Om den här enheten placeras för nära en teveapparat med CRT-skärm (bildrör) inns det en risk för färgstörningar i bilden. Om detta inträffar ska du flytta enheten längre bort från TV:n.

INNEHÅLL

Lyssna på en CD....7

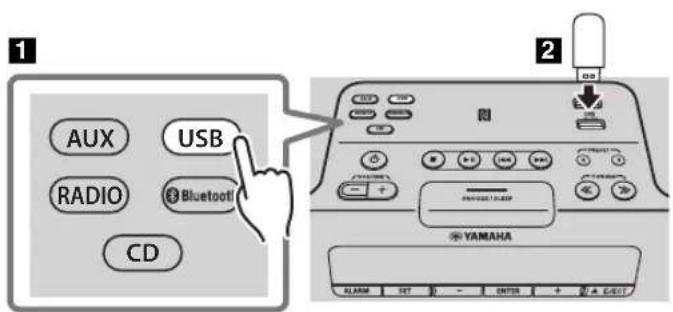

Lyssna på en USB-enhet 8

Använda upprepa/blanda spår (endast fjärrkontroll).....9

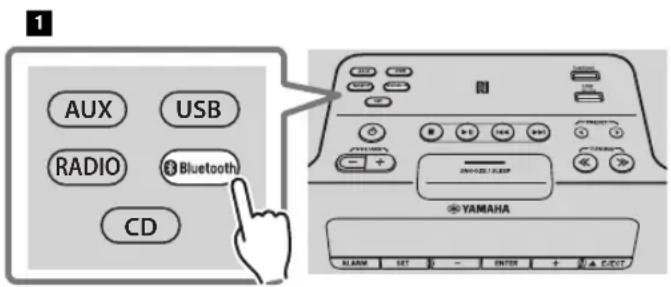

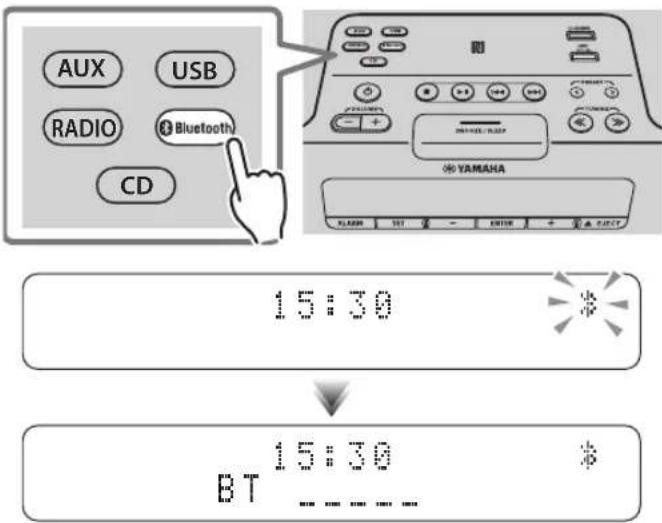

Spela upp musik från din Bluetooth-komponent .....10

Ansluta en redan ihopparad komponent via Bluetooth ...11

Koppla från en Bluetooth-anslutning 12

Förbereda för DAB-mottagning 12

Välja DAB-stationer....13

Förinställning av DAB-stationer (endast fjärrkontroll)...14

Välja förinställda DAB-stationer 14

LYSSNA PÅ FM-STATIONER 15

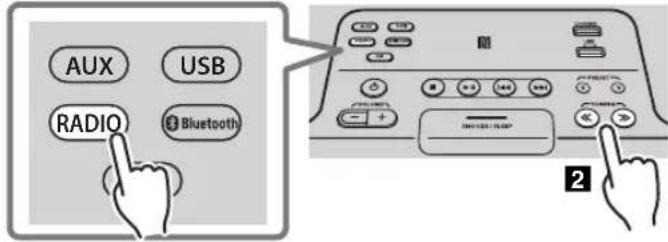

Välja en FM-radiostation 15

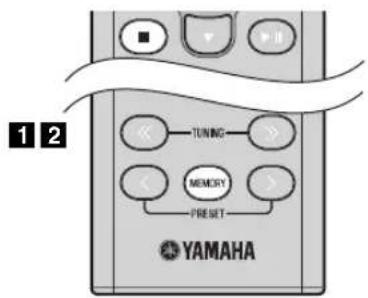

Förinställning av FM-radiostationer (endast fjärrkontroll) ...16

Välja förinställda FM-radiostationer....17

ANVÄNDA ALARMFUNKTIONEN (IntelliAlarm) ...18

Ställa in alarmet 19

Funktioner medan alarmljudet spelas upp ......20

ANVÂNDA "DTA CONTROLLER"......21

ANVÄNDA INSOMNINGSTIMERN....21

STÄLLA IN FUNKTIONEN FÖR AUTOMATISKT

STANDBYLÄGE (endast huvudenheten)......21

FELSÖKNING 22

ANMÄRKNINGAR OM SKIVOR OCH USB-ENHETER ...25

SPECIFICATIONER 26

(i slutet av den här handboken)

Ytterligare information ......i

Funktioner

• Spela upp musik från externa enheter som dina ljud/data-CD, USB-enheter eller externa enheter via AUX-uttaget och lyssna på radio.
  • (Endast TSX-B235D) Lyssna på DAB-radio.
• Med Bluetooth-tekniken kan du lyssna på klart ljud utan någon trådbunden anslutning. Entrycks ihopparning med hjälp av NFC-teknik.
• Använda din favoritmusik eller signal som alarm. Vid den inställda alarmtiden spelas den musik du valt upp med den volymstyrka du ställt in vilket ger dig en perfekt start på dagen (funktionen IntelliAlarm).
• Genom att använda gratisappen "DTA CONTROLLER" för en smartphone eller surfplatta kan du kontrollera denna enhet och göra detaljerade alarminställningar (S. 21).
• Du kan enkelt lagra och återkalla dina favoritradiokanaler, upp till 30 FM- och 30 DAB-kanaler (DAB-funktionen finns bara på TSX-B235D).
• Justera bas, mellanregister och diskant efter din smak.

◆ Om bruksanvisningen

• Hänvisningar till iPod i denna bruksanvisning omfattar även iPhone och iPad.
• Om en funktion kan användas med hjälp av knapparna på själva enheten eller med hjälp av fjärrkontrollen kommer instruktionerna att fokusera på hur du gör på huvudenheten.
• anger anvisningar för användning av enheten och dess funktionsbegränsningar.
• anger kompletterande förklaringar för bättre användning.

Medföljande tillbehör

Fjärrkontroll DAB/FM-antenn

(för TSX-B235D)

FM-antenn
(för TSX-B235)

Förvara USB-kåpan utom räckhåll för barn, så att de inte sväljer den av misstag.

◆ Använda fjärrkontrollen

◆ Installera batterier i fjärrkontrollen

Kontrollera polariteten (+" och "-") för batterierna och sätt i dem åt rätt håll.

DELARNAS NAMN OCH FUNKTIONER

Toppanel/frontpanel

①VOLUME - / +

Justera volymen.

② (Ström)

Tryck för att slå på/stänga av enheten (standbyläge).

Det finns två typer av standbyläge (S. 5).

③Källknappar

Ändra ljudkälla för uppspelning.

Om du trycker på någon av dessa medan enheten är i standbyläge (förutom ECO-standbyläge), slås enheten på och växlar sedan ljudkällan.

(Endast TSX-B235D) När du lyssnar på radio trycker du på RADIO för att växla mellan DAB/FM.

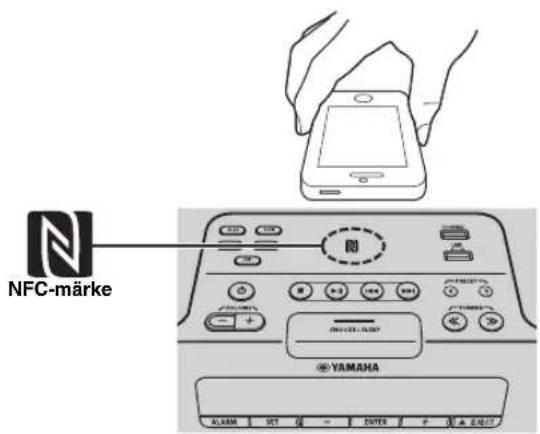

④NFC-märke

Möjliggör enkel ihopparning med NFC-teknik (S. 11).

⑤Ljudknappar

Använd dessa för att styra CD/USB-enheten.

■: Stopp

▶II: Spela/Paus

««/»: Hoppa över, sök bakåt/framåt (tryck och håll inne)

⑥SNOOZE/SLEEP

Ställer in insomningstimern eller slår över alarmet i snooze-läge (S. 20, 21).

⑦CHARGING-port

Denna port används enbart för laddning.

Levererar 5 V/1,0 A till en bärbar enhet, t.ex. en smartphone, när den är ansluten med en USB-kabel (S. 6).

När USB-enheten inte används sätter du på USB-kåpan för att skydda kontakten.

⑧USB-port

Anslut och spela upp din USB-enhet här (S. 8).

När USB-enheten inte används sätter du på USB-kåpan för att skydda kontakten.

⑨PRESET</>

Välj en radiostation som du lagrat (S. 16, 17).

⑩TUNING «/»

Ställ in radiofrekvens (S. 15, 16).

⑪ (Hörlursuttag)

Anslut hörlurar här.

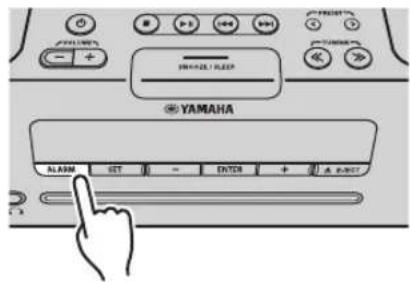

⑫ALARM

Aktivera/stäng av alarmet (S. 20).

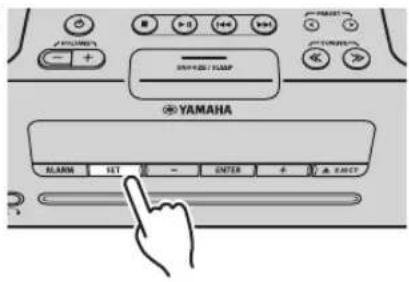

⑬SET

Ställ in alarmet (S. 19).

⑭-/+

Välj ett alternativ eller värde för att ställa in klockan eller alarmet.

⑮ EJECT

Mata ut CD-skivan.

⑯Skivöppning

Sätt i en CD här (S. 7).

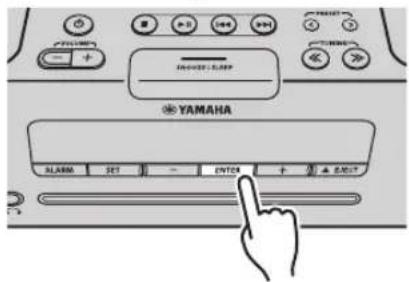

⑰ENTER

Bekräfta ett valt alternativ eller värde.

⑱Frontpanelens teckenfönster

Klockan och annan information visas här (S. 3).

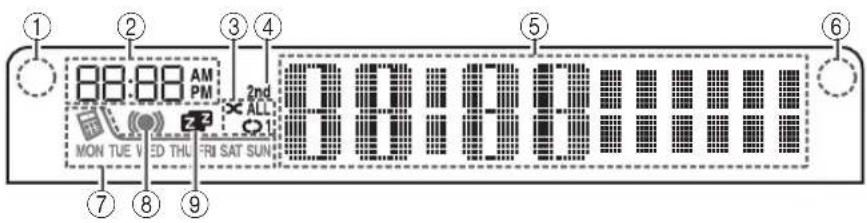

Frontpanelens teckenfönster

Känner av omgivande belysning. Täck inte över denna sensor (S. 6).

②Tidpunkt för alarm

Här visas alarmtiden (S. 19).

③Indikator för upprepad/blandad

Visar uppspelningsläget (S. 9).

④Sekundär indikator (endast TSX-B235D)

Tänds om en sekundär station spelas upp när du lyssnar på en DAB-station.

Visar diverse information som klockslag, information om vilken låt som spelas upp och radiostationens frekvens.

⑥Signalmottagare för fjärrkontroll

Se till att denna sensor ej är blockerad (S. 1).

⑦Indikator för veckoalarm

Visar alarminformation som ställs in med den kostnadsfria appen "DTA CONTROLLER" för en smartphone och surfplatta (S. 21).

⑧Alarmindikator

Lyser om alarmet har ställts in (S. 20).

⑨Insomningsindikator

Lyser om insomningstimern har ställts in (S. 21).

Bakpanel

Ställer in klockan och avgör om klockan kommer att visas (S. 5).

SET: Ställ klockan.

ON: Klockan visas och alarmfunktionen kan användas även när enheten är avstängd.

OFF: Klockan visas ej när enheten är avstängd och alarmfunktionen kan ej användas.

När knappen för KLOCKAN är satt till ON (PÅ), kommer enheten att befinna sig i standby. När knappen är satt till OFF (AV), kommer enheten att befinna sig i ECO-standbyläge (S. 5).

②AUX

Använd någon av de kablar med 3,5 mm minikontakt som finns i handeln för att ansluta din externa enhet här (S. 9).

③DAB/FM-antennanslutning

Anslut DAB/FM-antennen här.

• Om FM-mottagningen är dålig, försök att justera antennens höjd eller riktning eller flytta enheten för att hitta en plats där mottagningen är bättre.
• Mottagningen kan bli bättre om du använder en utomhusantenn istället för den medföljande antennen.

Fjärrkontroll

①Fjärrkontrollens signalsändare
② (Ström)

Tryck för att slå på/stänga av enheten (standbyläge). Det finns två typer av standbyläge (S. 5).

③SNOOZE/SLEEP

Ställer in insomningstimern eller slår över alarmet i snooze-läge (S. 20, 21).

④ALARM

Aktivera/stäng av alarmet (S. 20).

⑤Källknappar

Ändra ljudkälla för uppspelning. Om du trycker på någon av dessa medan enheten är i standbyläge (förutom ECO-standbyläge), slås enheten automatiskt på och växlar sedan ljudkällan.

(Endast TSX-B235D) När du lyssnar på radio trycker du på RADIO för att växla mellan DAB/FM.

⑥Alternativvalknappar

FOLDER ▲/▼: Välj alternativ eller byt uppspelningsmapp när du spelar musik från data-CD eller USB-enheter.

ENTER: Bekräfta ett valt alternativ.

⑦Ljudknappar

Använd dessa för att styra CD/USB-enheten.

■: Stopp

▶II: Spela/Paus

Hoppa över, sök bakåt/framåt (tryck och håll inne)

Spela upp musik på en CD- eller USB-enhet i upprepa/ blanda-läge (S. 9).

⑨EQ: LOW/MID/HIGH

Justera ljudkvaliteten för bas, medium eller diskant (S. 6).

⑩TUNING <</ >>

Ställ in radiofrekvens (S. 15, 16).

⑪PRESET</>

Välj en radiostation som du lagrat (S. 16, 17).

⑫MEMORY

Spara radiostationen (S. 16).

⑬DIMMER

Justera ljusstyrkan för frontpanelens teckenfönster (S. 6).

⑭DISPLAY

Växla informationen som visas i frontpanelens teckenfönster (S. 7, 8, 15).

⑮VOLUME + / -

Justera volymen.

⑯MUTE

Stäng av eller återställ ljudet.

STARTA ENHETEN

Visa (24-timmars) när enheten är på

Visa (24-timmars) när enheten är av (standbyläge*)

* 1 ECO-standbyläge visas inte klockan.

Anslut nätkabeln till ett eluttag och tryck på

Enheten startar och är redo att spela upp ljudkällor.

Tryck på för att slå på/stänga av enheten (standbyläge).

Det finns två typer av standbyläge, se nedan. Läget kan ställas in med hjälp av CLOCK-omkopplaren på bakpanelen (S. 3).

Läge Klockomkopplare Klockvisning			Bluetooth-anslutning	Ladda USB-enheter (USB-port och CHARGING-port)	Alarminställning
Standby ON Visa Aktivera Aktivera		Aktivera
ECO-standbyläge (energisparläge)	OFF Klockan visas ej Avaktivera		Avaktivera Avaktivera

JUSTERA KLOCKAN

1

1 Ställ bakpanelens CLOCK-reglage på SET.

I teckenfönstret visas "CLOCK YEAR" och det numeriska värdet som ska ställas in blinkar.

2 Ställ in datum och tid.

Tryck på knapparna - / + på frontpanelen för att redigera värden och tryck sedan på ENTER för att bekräfta inställningen.

Ställ in posterna i ordningen år →nånad dag → timme → minut.

När inställningen av klockan är färdig visas "Completed!" i teckenfönstret.

1 steg 2 kan du välja klockans format (12 timmar/24 timmar) genom att trycka på SNOOZE/SLEEP.

3 Ställ CLOCK-reglaget på ON.

När du ställer reglaget på ON börjar klockan från sekund 0.

Tidsinställningarna återställs om enheten inte har ström i över en vecka.

JUSTERA TONFREKVENSEN (endast fjärrkontroll)

1 Tryck på LOW, MID eller HIGH EQ på fjärrkontrollen under pågående uppspelning. Välj tonfrekvens för justering (LOW, MID, HIGH).

2 Tryck på ▲/▼ för att justera tonfrekvensen.

3 Tryck ENTER på fjärrkontrollen för att slutföra. Du kan även trycka på EQ-knappen som du tryckte på i Steg 1 för att slutföra inställningen. Om du vill justera ett annat frekvensband återgår du till steg 1 h trycker på knappen EQ för det frekvensband du vill justera.

JUSTERA LJUSSTYRKAN FÖR FRONTPANELENS TECKENFÖNSTER (endast fjärrkontroll)

Tryck flera gånger på DIMMER på fjärrkontrollen.

Ljusstyrkan för frontpanelens teckenfönster ändras i följande ordning:

AUTO → 1 (stark) → 2 (medium) → 3 (svag) → tillbaka till AUTO

När AUTO är inställt, justeras ljusstyrkan i frontpanelens teckenfönster automatiskt via belysningssensorn (S. 3). Se till att sensorn ej är övertäckt.

LADDNING MED CHARGING-PORTEN

Om du ansluter en USB-enhet som en smartphone eller surfplatta till CHARGING-porten på den här enheten laddas den anslutna enheten (strömlörsörjning upp till 5 V/1,0 A stöds). Laddning är möjlig, när enheten är på eller befinner sig i standbyläge (S. 5). Förbered en USB-kabel som är kompatibel med USB-enheten.

- Laddning är eventuellt inte möjlig beroende på USB-enheten. - Yamaha ansvarar inte för eventuella skador på USB-enheten eller förlorade data som uppstår vid användning av den här enheten.

LYSSNA PÅ CD OCH USB-ENHETER

Nedan beskrivs hur enheten fungerar vid uppspelning av låtar/filer från CD/USB-enhet.

• Om CD:n/USB-enheten som spelas upp stoppas kommer spåret du lyssnade på att spelas från början nästa gång uppspelning startas.
• Om du trycker på ■ när uppspelningen stoppas spelas spåren upp enligt följande nästa gång uppspelningen startas:
• Ljud-CD: från CD:ns första spår.
• Data-CD*/USB-enhet: Spela upp från det första spåret i den mapp som innehåller det spår du lyssnade på senast.
• Den här enheten stängs automatiskt av (standby) om ingen åtgård utförts de senaste 20 minuter efter att uppspelning av CD/USB-enheten har stoppats.
  * En "Data-CD" är en CD med MP3/WMA-filer.

För information om spelbara skivor och filer, se "ANMÄRKNINGAR OM SKIVOR OCH USB-ENHETER" (S. 25).

Lyssna på en CD

1 Tryck på källknappen CD för att växla till CD som ljudkälla.

Om en CD redan satts i startar uppspelningen.

2 Sätt i en CD i skivöppningen.

Uppspelningen startar automatiskt.

Uppspelningen kan styras med antingen fjärrkontrollen eller enhetens frontpanel (S. 2, 4).

Sätt i CD:n med etiketten uppåt.

Mappar och filer på en data-CD spelas upp i alfabetisk ordning.

◆ Hoppa över mappar (endast fjärrkontroll)

Medan en data-CD spelas kan du använda fjärrkontrollens FOLDER ▲/▼-knappar för att välja mapp.

♦ Visa information (endast fjärrkontroll)

Mappnumret (endast för data-CD) eller låt-/filnumret visas i några sekunder när uppspelning påbörjas eller när du hoppar över låtar.

Om du trycker på DISPLAY på fjärrkontrollen medan en låt spelas upp eller pausas visas informationen i frontpanelens teckenfönster och skiftar i följande ordning.

* Visas endast om dessa data ingår i låten.

Lyssna på en USB-enhet

För information om kompatibla USB-enheter, se "ANMÄRKNINGAR OM SKIVOR OCH USB-ENHETER" (S. 25).

1 Tryck på källknappen USB för att växla till USB som ljudkälla.

Om en USB-enhet redan satts i startar uppspelningen.

② Anslut en USB-enhet till USB-porten.

Uppspelningen startar automatiskt.

Uppspelningen kan styras med antingen fjärrkontrollen eller enhetens frontpanel (S. 2, 4).

• Mappar och filer spelas upp i den ordning som de skrevs till enheten.
• En USB-enhet laddas automatiskt när den ansluts till USB-porten (uteffekt 5 V/1,0 A).

• Stoppa uppspelningen innan USB-enheten kopplas ur.
• iPod-enheten kan inte spelas upp.
• Laddning är eventuellt inte möjlig beroende på USB-enheten.

◆ Hoppa över mappar (endast fjärrkontroll)

Medan en USB-enhet spelas kan du använda fjärrkontrollens FOLDER ▲/▼-knappar för att välja mapp.

♦ Visa information (endast fjärrkontroll)

Mappnumret/filnumret visas i några sekunder när uppspelning påbörjas eller när du hoppar över spår.

Om du trycker på DISPLAY på fjärrkontrollen medan en låt spelas upp eller pausas visas informationen i frontpanelens teckenfönster och skiftar i följande ordning.

* Visas endast om dessa data ingår i låten.

Använda upprepa/blanda spår (endast fjärrkontroll)

Uppspelningsstatusen visas av indikatorn för upprepa/blanda i frontpanelens teckenfönster (S. 3).

◆ Upprepad uppspelning

Tryck på (upprepa) flera gånger för att välja ett av följande uppspelningslägen:

Ingen visning: Upprepningsläget avstängt

1: 1 spår

: Alla spår i mappen (endast data-CD/USB-enhet)

ALL : Alla spår

◆ Blandad uppspelning

Tryck på 📄(blanda) flera gånger för att välja ett av följande uppspelningslägen:

Ingen visning: Blandat läge avstängt

XX: Alla spår i mappen (endast data-CD/USB-enhet)

ALL : Alla spår

- Stäng av enheten innan du ansluter ljudkablar.

- Skruva ner volymen på enheten och på den externa ljudenheten innan anslutning.

2 Tryck på för att slå på enheten.

3 Tryck på källknappen AUX för att växla till AUX som ljudkälla.

4 Starta uppspelning på den anslutna externa ljudenheten.

LYSSNA PÅ MUSIK FRÅN DINBluetooth-KOMPONENT

Den här enheten har Bluetooth-funktioner. Du kan lyssna på musik trådlöst från din Bluetooth-komponent (mobiltelefon, digital ljudspelare etc.). Se även användarhandboken för din Bluetooth-komponent.

Spela upp musik från din Bluetooth-komponent

Du måste utföra ihopparningen den första gången du använder din Bluetooth-komponent med den här enheten eller om ihopparningsinställningarna har tagits bort. Att parkoppla är ett sätt att registrera den kommunicerande enheten (hädanefter kallad "den andra enheten") på denna enhet. När ihopparningen har slutförts kommer efterföljande återanslutningar att bli enkla även efter att Bluetooth-anslutningen kopplats från (S. 11). Om ihopparningen misslyckas, se "Bluetooth" i "FELSÖKNING" (S. 23).

Yamaha garanterar inte alla anslutningar mellan den här enheten och Bluetooth-komponenter.

• Den här enheten kan paras med upp till 8 andra komponenter. Vid parkoppling med en nionde enhet kommer parkopplingsinformationen för den enhet med äldst anslutningsdatum att raderas.
• Om enheten är anslutet via Bluetooth till en annan enhet, håll inne Bluetooth SOURCE på huvudenheten eller på fjärrkontrollen för att koppla från Bluetooth-anslutningen innan du genomför parkoppling.

3

1 Tryck på källknappen för attväxla ljudkällan till Bluetooth.
2 Utför Bluetooth-ihopparning på den andra enheten.

För mer information se användarhandboken för den andra enheten.

3 | Bluetooth-anslutningslistan på den andra enheten väljer du den här enheten (TSX-B235 Yamaha eller TSX-B235D Yamaha).

När parkopplingen har slutförts visar frontpanelens teckenfönster "BT Pairing OK".

Om du ombeds ange ett lösenord, skriv in sifferkoden "0000".

4 Anslut den här enheten och din andra enhet via Bluetooth.
5 Spela upp musik från din Bluetooth-enhet.

!

Se till så att volymen på denna enhet inte är för högt inställd. Vi rekommenderar att du justerar volymen med hjälp av den andra enheten.

• Om du ansluter via Bluetooth från din andra enhet och spelar upp musik medan den här enheten är i standbyläge (förutom ECO-standby), slås den här enheten automatiskt på.
• Om du kopplar bort Bluetooth-anslutningen från din andra enhet medan ljudkällan är inställd på Bluetooth, stängs den här enheten automatiskt av (i standby).
• Om Bluetooth väljs som uppspelningskälla stängs den här enheten automatiskt av (standby) efter 20 minuter utan att någon Bluetooth-anslutning eller åtgård har utförts.

◆ Enkel ihopparning

Om din smartphone har NFC (Near Field Communication) kan du enkel utföra ihopparningen genom att bara hålla din smartphone över NFC-märket (du måste slå på enheten och aktivera NFC-funktionen på din smartphone i förväg).

1 Håll din smartphone över NFC-märket.
2 Utför ihopparningen på smartphonen (mer information om detta finns i din smartphones användarhandbok).

• Om du ombeds ange ett lösenord, skriv in sifferkoden "0000".
• Om anslutningen misslyckas, rör smartphonen långsamt på NFC-märket.
• Om smartphonen sitter i ett fodral, ta bort det.

Ansluta en redan ihopparad komponent via Bluetooth

När ihopparningen har slutförts, blir det enkelt att ansluta en Bluetooth-enhet nästa gång.

◆ Ansluta från denna enhet

Tryck på källknappen ✉öneattiväxla ljudkällan till Bluetooth.

Bluetooth-indikatorn blinkar i frontpanelens display; den här enheten söker efter den andra komponent som senast anslöts via Bluetooth och upprättar sedan en anslutning (Du måste först slå på Bluetooth-inställningen på den andra enheten).

När Bluetooth-anslutningen har upprättats kommer Bluetooth-indikatorn att tändas och namnet på den andra enheten att visas.

◆ Ansluta från den andra enheten

1 | Bluetooth-inställningarna för den andra komponenten aktiverar du Bluetooth.
2 I Bluetooth-anslutningslistan på den andra enheten väljer du den här enheten (TSX-B235 Yamaha eller TSX-B235D Yamaha).

Bluetooth-anslutningen kommer att upprättas och frontpanelens teckenfönster på denna enhet kommer att visa namnet på den andra enheten.

• Bluetooth-anslutningar kan inte upprättas från den andra komponenten när den här enheten är i ECO-standbyläge (S. 5).
• Om du använder en redan ihopparad smartphone med NFC-funktionen upprättas en Bluetooth-anslutning när du håller den över NFC-märket.

Koppla från en Bluetooth-anslutning

Om någon av följande åtgärder utförs medan en Bluetooth-anslutning används, kopplas Bluetooth-anslutningen från.

• Håll nere källknappen ⚠ädetmøthenhet eller på fjärrkontrollen.
• Stäng av enheten.
• Stäng av Bluetooth-inställningen för den andra enheten.
• Håll smartphonen med NFC-funktionen över NFC-märket vid Bluetooth-anslutning.

LYSSNA PÅ DAB-STATIONER (endast TSX-B235D)

DAB (Digital Audio Broadcasting) och DAB+ använder digitala signaler för klarare ljud och mer stabil mottagning jämfört med analoga signaler.

DAB+ är baserat på den ursprungliga DAB-standarden, men använder en mer effektiv ljud-codec.

DAB och DAB ⁺ sänds i block med data som kallas "ensembler" som innehåller flera radiostationer utsända samtidigt.

DAB och DAB ⁺ kan också innehålla en omfattande mängd textinformation så att du kan välja en station efter namn.

Annan information, t.ex. ensemblenamn eller status för den digitala signalen, kan visas på frontpanelens display.

"DAB" i den här handboken kan också hänvisa till "DAB+".

Förbereda för DAB-mottagning

Innan du ställer in en DAB-station måste en första sökning utföras. När du väljer DAB för första gången utförs den första sökningen automatiskt.

För att lyssna på en DAB-station, anslut antennen (S. 3).

Tryck på källknappen RADIO för att växla till DAB-radio som ljudkälla.

Den första sökningen startas. Under sökningen visas förloppet på frontpanelens display.

När sökningen är klar, visas antalet mottagningsbara DAB-stationer på frontpanelens display.

Om den första sökningen utförs rensas lagrad DAB-stationsinformation och förinställda DAB-stationer.

◆ Utföra den första sökningen igen (endast fjärrkontroll)

1 Tryck på och håll ned MEMORY på fjärrkontrollen.

"DAB INIT SCAN" visas och "Press MEMORY" blinkar.

2 Tryck på MEMORY.

Den första sökningen startas.

Välja DAB-stationer

1

1 Tryck på källknappen RADIO för att växla till DAB-radio som ljudkälla.
2 Tryck på TUNING « / » för att välja DABstationen.

Under DAB-mottagning visas DAB-stationsinformation på frontpanelens display.

När enheten inte tar emot en DAB-signal visas "Off Air" istället för DAB-stationens namn.

①Sekundär indikator:

Om en sekundär station spelas upp visas den sekundära indikatorn.

②Indikator för signalstyrka:
Visar aktuell signalstyrka.
③Nummer på förinställningen
④DAB-stationsnamn

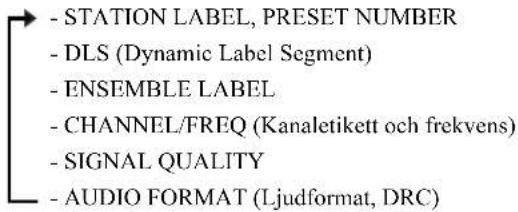

Om du trycker på DISPLAY på fjärrkontrollen skiftar den information som visas i frontpanelens teckenfönster i följande ordning:

◆ DAB-frekvensinformation

Den här enheten kan bara ta emot Band III.

Frekvens	Kanaletikett
174,928 5A 197,648 8B 220,352 11C
176,640 5B 199,360 8C 222,064 11D
178,352 5C 201,072 8D 223,936
180,064 5D 202,928 9A 225,648
181,936 6A 204,640 9B 227,360
183,648 6B 206,352 9C 229.072
185,360 6C 208,064 9D 230,784
187,072 6D 209,936	10A
188,928 7A 211,648 10B
190,640 7B 213,360	10C
192,352 7C 215,072	10D
194,064 7D 216,928	11A
195,936 8A 218,640 11B

Frekvens	Kanaletikett
12A
12B
12C
12D
13A
	232,496 13B
234,208 13C
	235,776 13D
	237,488 13E
	239,200 13F

Frekvens	Kanaletikett

Förinställning av DAB-stationer (endast fjärrkontroll)

Använd förinställningsfunktionen för att spara dina 30 favoritkanaler.

◆ Ta bort en sparad förinställning

1 Tryck på källknappen RADIO för att växla till DAB-radio som ljudkälla.
2 Tryck på TUNING « / » för att välja en station som du vill förinställa.
3 Tryck på MEMORY.

I teckenfönstret visas "PRESET MEMORY", och det förinställda numret blinkar.

4 Tryck på PRESET </ > för att välja det förinställda nummer du vill spara.

• Det lägsta nummer som ej sparats ännu kommer att väljas först.
• Om du vill avbryta förinställningen, tryck på
• Om du väljer ett förinställt nummer dit en station redan sparats kommer den att skrivas över med den nya stationen.

5 Tryck på MEMORY.

Detta lagrar DAB-stationen.

När förinställningen är slutförd visas "Completed!" i teckenfönstret.

1 Tryck på källknappen RADIO för att växla till DAB-radio som ljudkälla.
2 Tryck på MEMORY på fjärrkontrollen.

I teckenfönstret visas "PRESET MEMORY", och det förinställda numret blinkar.

3 Tryck på TUNING « / » för att ta bort förinställningen.

I teckenfönstret visas "PRESET DELETE".

4 Tryck på PRESET </ > för att välja det förinställda nummer du vill ta bort.

Om du vill avbryta, tryck på ■

5 Tryck MEMORY för att slutföra.

Förinställningen sparas och "Deleted!" visas i teckenfönstret.

Välja förinställda DAB-stationer

1 Tryck på källknappen RADIO för att växla till DAB-radio som ljudkälla.
2 Tryck på PRESET </> för att välja den DABstation du vill lyssna på.

Du kan endast välja förinställda stationer som sparats.

LYSSNA PÅ FM-STATIONER

Välja en FM-radiostation

För att lyssna på en FM-station, anslut antennen (S. 3).

1 Tryck på källknappen RADIO för att växla till FM-radio som ljudkälla.

2 Ställa in FM-radiostationer.

Automatisk inställning:

Tryck på och håll ned TUNING «/».

Manuell inställning:

Tryck på TUNING «flera gånger.

!

Om du ställer in en station manuellt medan FM tas emot kommer ljudet spelas i mono.

♦ Visa information (endast fjärrkontroll)

Om du trycker på DISPLAY på fjärrkontrollen skiftar den information som visas i frontpanelens teckenfönster i följande ordning:

Förinställt nummer och frekvens ↔ Mottagningsstatus\*

* Exempel på indikering av mottagningsstatus.

TUNED/STEREO: En stark FM-sändning i stereo tas emot.

TUNED/MONO: En FM-sändning i mono tas emot (även om FM-sändningen sänds ut i stereo kommer mottagningen att spclas upp i mono om signalen är svag).

Not TUNED: Ingen sändning tas emot.

Visa information från Radio Data System

Om du trycker på DISPLAY på fjärrkontrollen medan information från Radio Data System tas emot visas informationen i frontpanelens teckenfönster och skiftar i följande ordning:

!

Om signalen från Radio Data System-stationen är för svag kan det hända att denna enhet inte kan ta emot fullständig Radio Data System-information. I synnerhet RT (radiotext) använder mycket bandbredd så den kan vara mindre tillgänglig jämfört med andra typer av information.

Förinställning av FM-radiostationer (endast fjärrkontroll)

Använd förinställningsfunktionen för att spara dina 30 favoritkanaler.

Tryck först på källknappen RADIO för att växla till FM-radio som ljudkälla.

◆ Automatisk förinställning

Denna metod ställer endast automatiskt in och förinställer de stationer som har bra mottagning.

AUTO PRESET Press MEMORY

◆ Manuell förinställning

PRESET MEMORY FM01 87.50MHz

◆ Ta bort en sparad förinställning

1 Tryck och håll nere MEMORY.

"AUTO PRESET" visas och "Press MEMORY" blinkar.

2 Tryck på MEMORY.

Automatisk förinställning startas.

När förinställningen är slutförd visas "Completed!" i teckenfönstret.

När du använder automatisk förinställning rensas alla sparade stationer och de nya sparas.

Om du vill avbryta automatisk förinställning innan den slutförts, tryck på ■

1 Tryck på TUNING « / » för att ställa in en station som du vill förinställa.

2 Tryck på MEMORY.

I teckenfönstret visas "PRESET MEMORY", och det förinställda numret blinkar.

3 Tryck på PRESET för att välja det förinställda nummer du vill spara.

• Det lägsta nummer som ej sparats ännu kommer att väljas först.
• Om du vill avbryta förinställningen, tryck på ■
• Om du väljer ett förinställt nummer dit en station redan sparats kommer den att skrivas över med den nya stationen.

4 Tryck på MEMORY.

När förinställningen är slutförd visas "Completed!" i teckenfönstret.

1 Tryck på MEMORY på fjärrkontrollen.

I teckenfönstret visas "PRESET MEMORY" och förinställningsnumret blinkar.

2 Tryck på TUNING «/» för att ta bort förinställningen.

I teckenfönstret visas "PRESET DELETE".

3 Tryck på PRESET < / > för att välja det förinställda nummer du vill ta bort.

Om du vill avbryta, tryck på ■

4 Tryck MEMORY för att slutföra.

Förinställningen sparas och "Deleted!" visas i teckenfönstret.

Välja förinställda FM-radiostationer

1 Tryck på källknappen RADIO för att växla till FM-radio som ljudkälla.
2 Tryck på PRESET </ > för att välja den FM-radiostation du vill lyssna på.

Du kan endast välja förinställda stationer som sparats.

ANVÄNDA ALARMFUNKTIONEN (IntelliAlarm)

Enheten har en alarmfunktion som spelar upp ljudkällor eller ljudsignaler (internt alamljud) vid den inställda tidpunkten genom flera olika metoder. Alarmfunktionen har följande funktioner:

◆ 3 sorters alarm

Välj bland tre sorters alarm som kombinerar musik och signalljud.

SOURCE+BEEP	Den valda ljudkällan och signalen spelas upp på förinställd tidpunkt. Uppspelningen av källan börjar tona in 3 minuter innan den förinställda tiden och volymen ökar gradvis till den inställda nivån. Sedan aktiveras signalljudet vid den förinställda tiden.
SOURCE	Den valda ljudkällan spelas upp vid utsatt tid. Intoningsvolymen ökar gradvis till den inställda volymen.
BEEP Signalljudet	spelas upp på den förinställda tiden.

◆ Flera ljudkällor

Du kan välja mellan ljud-CD, data-CD, USB-enhet eller DAB*/FM. Följande uppsplningsmetoder kan även ställas in beroende på ljudkälla:

Källa	Uppspelnings metod	Funktion
Ljud-CD	Valt spår Det val	da spåret spelas upp i upprepningsläge.
	Återuppta uppspelning (RESUME)	Det spår du lyssnade på senast spelas upp.
Data-CD/USB-enhet	Mapp Den valda	mappen spelas upp i upprepningsläge.
	Återuppta uppspelning (RESUME)	Det spår du lyssnade på senast spelas upp.
DAB*/FM	Förinställd station	Den valda förinställda radiostationen spelas upp.
	Återuppta uppspelning (RESUME)	Den DAB*/FM-station du lyssnade på senast spelas upp.

* Endast TSX-B235D

Du kan inte välja Bluetooth och AUX som ljudkälla.

◆Snooze

Snooze-funktionen gör att alarmet spelas upp igen efter 5 minuter (S. 20).

Ställa in alarmet

◆ Ställ in alarmtiden och typ av alarm

Alarmet fungerar inte om enheten är i ECO-standbyläge. Om du vill använda alarmfunktionen ställer du CLOCK-omkopplaren på bakpanelen på ON (S. 3).

1

2

3

Alarmindikator

1 Tryck på SET.

Alarmindikatorn (I Wirkar.

2 Ställ in alarmet.

Ställ in ①-⑤ beskrivna nedan.

Tryck på -/+ för att välja ett numeriskt värde och bekräfta det sedan med ENTER.

ValInställning eller intervall
1 ALARM SELECT	* Detta kan väljas efter att du använt "DTA CONTROLLER" för att ställa in alarmet (S. 21). Om du inte använder "DTA CONTROLLER", fortsätt till 2. ONE DAY: Ett alarm ljuder bara en gång vid den valda tidpunkten.WEEKLY: Ett alarm vars tidpunkt kan ställas in för varje veckodag (detta kan endast ställas in med "DTA CONTROLLER").Om du har valt WEEKLY är inställningen av alarmet färdigt.
2 ALARM TIME	Gör inställningarna i ordningen timmar→minuter.
3 ALARM TYPE	Välj mellan SOURCE+BEEP, SOURCE eller BEEP.Mer information finns i "3 sorters alarm" (S. 18).Om du väljer BEEP, fortsätt till steg5.
4 ALARM SOURCE(Om du väljer SOURCE+BEEP eller SOURCE som alarmtyp)	CD: Spela upp musik från en CD.Ange spårnumret (data-CD: mappnummer)(RESUME*1, 1-99).USB: Spela upp musik från en USB-enhet.Ange mappnumret (RESUME, 1-999).DAB*2/FM: Spela upp en DAB*2/FM-station.Ange förinställt nummer (RESUME, 1-30).!Om källan inte kan spelas upp vid den inställda tidpunkten för alarmet, spelas signalljudet upp.
5 ALARM VOLUME	Anger alarmets volym (5-60).

*1 Om du väljer RESUME när du väljer nummer för spår/mapp/förinställd radiostation spelas det senast uppspelade spåret/mappen/stationen (återuppta uppspelning).
*2 Endast TSX-B235D

3 Slutför inställningarna.

När du ställt in VOLUME i steg ⑤ visas "Completed!" i teckenfönstret och inställningarna är bekräftade.

Alarmet är nu på och alarmindikatorn (I byser.

• Genom att trycka på SET under denna process kan du bekräfta alarminställningen med de nuvarande värdena och slutföra inställningen.
• Om du bestämmer dig för att ångra alarminställningen halvvägs igenom denna process, tryck på 🔊

◆ Sätta på och stänga av alarmet

Tryck ALARM för att slå på/stänga av alarmet.

När alarmet är på tänds alarmindikatorn (10) alarmtiden visas.

Om du trycker på ALARM igen kommer alarmindikatorn (1 och) alarmet att stängas av.

Alarmet fungerar inte om enheten är i ECO-standbyläge (S. 5).

Funktioner medan alarmljudet spelas upp

När det inställda klockslaget inträffar spelas det valda alarmljudet upp. Medan alarmet spelas upp kan du göra följande:

◆ Pausa alarmet (Snooze)

Snooze stoppar alarmet och sätter igång igen efter 5 minuter.

Om SOURCE + BEEP är inställt som alarmtyp kan du trycka på SNOOZE/SLEEP en gång för att stoppa signalljudet och två gånger för att stoppa ljudkällan.

5 minuter efter att ljudkällan stoppats börjar den tona in igen och signalljudet återupptas.

◆ Stänga av alarmet

• Du kan också stoppa alarmet genom att hålla nere SNOOZE/SLEEP.
• Om du inte stoppar alarmet stoppas det automatiskt efter 60 minuter och enheten stängs av.
• Alarminställningen sparas även om alarmet stängs av. Om du sätter igång alarmet igen genom att trycka på ALARM ljuder alarmet med de föregående inställningarna.

ANVÄNDA "DTA CONTROLLER"

Om du installerar DTA CONTROLLER-appen på en mobil enhet, t.ex. en smartphone eller surfplatta, kan du styra många funktioner på den här enheten.

Funktioner

• Slå på/stänga av enheten
• Justera volymen
• Ställa in alarmfunktionen (IntelliAlarm) (S. 19)
• Spela upp låtar lagrade på en mobil enhet

Den mobila enheten måste anslutas till enheten via Bluetooth-anslutning (S. 10).

För mer information, sök efter "DTA CONTROLLER" på App Store eller Google Play™.

Frontpanelens teckenfönster visar information om veckoalarmet du ställt in.

måndag tisdag onsdag torsdag fredag lördag

söndag

ANVÄNDA INSOMNINGSTIMERN

När den valda tidsperioden har förflutit stängs enheten av automatiskt.

Tryck på SNOOZE/SLEEP flera gånger för att välja den tid som ska gå innan enheten stängs av.

Du kan ställa in 30, 60, 90, 120 eller OFF.

När du valt en tid sätts insomningstimern igång och insomningsindikatorn (visas i frontpanelens teckenfönster.

Om du trycker på SNOOZE/SLEEP när insomningstimern är aktiverad kommer denna att inaktiveras.

STÄLLA IN FUNKTIONEN FÖR AUTOMATISKT STANDBYLÄGE (endast huvudenheten)

Om du aktiverar den här funktionen stängs enheten automatiskt av (standby) under följande förhållanden.

• Om den inte används på 8 timmar.
• Om ingen åtgård har utförts på 20 minuter efter att uppspelning av CD/USB-enhet har stoppats.

Håll ned ▶på huvudenheten i mer än 3 sekunder för att aktivera/aktivera funktionen för automatiskt standbyläge.

När funktionen är aktiverad visas "AUTO PWR STBY ON" i teckenfönstret och när funktionen är avaktiverad visas "AUTO PWR STBY OFF".

- Standardinställningen aktiveras.

FELSÖKNING

Kontrollera först följande lista vid problem med enheten. Om du inte kan lösa ditt problem med hjälp av någon av lösningarna här, eller om problemet inte finns med nedan, stänger du av enheten och kopplar ur den. Kontakta sedan närmaste auktoriserade Yamaha-återförsäljare eller servicecenter.

Allmänt

Problem Orsak Lösning
Inget ljud från högtalarna. Volymen	kan vara inställd på lägsta nivån eller ljudet är tystat.	Justera volymen.
	Källan kan vara felaktig. Välj korrekt källa.
	Hörlurar är anslutna. Ta bort hörlurarna.
	Volymen på en externt ansluten enhet är inte tillräckligt hög.	Höj volymen på den externa enheten.
Ljudet stängs plötsligt av.	Insomningstimern kan vara inställd (S. 21).	Starta enheten och spela upp källan igen.
Ljudet bryts av/har distorsion eller ett onormalt oljud/ störningar hörs.	Ingångskällans volym är för hög eller enhetens volym är för hög (särskilt basljudet).	Justera volymen med VOLUME eller justera basen med EQ (S. 6). Om en extern enhet spelas upp, sänk volymen på den externa enheten.
Enheten fungerar inte som den ska.	Enheten kan ha utsatts för en stark elektrisk stöt, exempelvis från ett blixtnedslag eller enstor mängd statisk elektricitet, eller så är det kanske strömavbrott.	Stäng av och dra ur strömkabeln. Vänta i ungefär 30 sekunder, koppla in strömkabeln igen och starta enheten.
Enheten startas, men stängs av direkt.
Digital utrustning eller högfrekvensutrustning orsakar störningsljud.	Enheten kanske står för nära den digitala utrustningen eller högfrekvensutrustningen.	Placera enheten längre bort från sådan utrustning.
Klockinställningen har rensats. Enheten hade ingen tillgång till ström i cirka en vecka.		Om strömtillförseln varit avbruten i cirka en vecka kan tidsinställningarna återställas. Om så sker måste du ställa klockan på nytt (S. 5).
Klockan blinkar och enheten fungerar inte.	CLOCK-reglaget står på SET, vilket betyder att klockan håller på att ställas.	Ställ CLOCK-omkopplaren på ON eller OFF (S. 3).
Alarmet låter inte.	CLOCK-reglaget står på OFF eller SET.	Ställ CLOCK-omkopplaren på ON (S. 3).
Frontpanelens teckenfönster visar "ALARM not work" och alarmet kan ej ställas in.
Enheten stängs oväntat av. Funktionen för automatiskt standbyläge kan ha aktiverats.		Enheten stängs av efter att 20 minuter har förflutit utan att något har gjorts med enheten efter det att uppspelning av en USB-enhet eller CD har stoppats. Enheten stängs även ner efter att 8 timmar eller mer har förflutit utan att något har gjorts med enheten (S. 21).
Frontpanelens teckenfönster lyser svagt.	Ljuststyrkan för frontpanelens teckenfönster har ställts till AUTO.	Ändra inställningen för ljusstyrkan till något annat än AUTO (S. 6). Alternativt kontrollera att belysningssensorn (S. 3) ej är övertäckt.

Uppspelning av CD

Problem Orsak Lösning
Det går inte att sätta i en skiva.	En skiva sitter redan i.	Mata ut skivan med ▲EJECT.
	Du försöker sätta i en skiva som inte kan användas på denna enhet.	Använd en skiva som stöds av enheten (☎ S. 25).
Vissa knappfunktioner fungerar inte.	Den skiva som satts in i enheten är kanske inte kompatibel.	Använd en skiva som stöds av enheten (☎ S. 25).
Uppspelningen startar inte omedelbart efter att du tryckt på ▶II (stoppar direkt).	Skivan kan vara smutsig.	Torka av skivan (☎ S. 25).
	Den skiva som satts in i enheten är kanske inte kompatibel.	Använd en skiva som stöds av enheten (☎ S. 25).
	Om enheten förflyttats från en kall till en varm plats, kan kondens ha bildats på linsen som läser av skivan.	Vänta någon timme tills enheten anpassat sig till rumstemperaturen och försök sedan igen.
Frontpanclens teckenfönster visar "no operation" och en skiva kan ej sättas i eller matas ut.	Inställningar för klockan/alarmet/tonfrekvensen pågår. Alternativt är alarmet igång.	Avsluta inställningen av klockan/alarmet/tonfrekvensen. Alternativt stäng av alarmet.
Problem Orsak Lösning
Frontpanelens teckenfönster visar "CD No Disc" eller "CD Unknown" när du sätter i en skiva.	Den skiva som satts in i enheten är kanske inte kompatibel.	Använd en skiva som stöds av enheten (S. 25).
	Skivan kan vara smutsig eller något främmande föremål kan ha fastnat på den.	Torka av skivan. Alternativt ta bort eventuella främmande föremål som har fastnat på skivan (S. 25).
	Skivan innehåller inga spelbara filer.	Använd en skiva som innehåller spelbara filer (S. 25).
	Skivan sattes i upp och ned. Sätt i skivan med etik	etten uppåt.

Uppspelning av USB-enhet

Problem Orsak Lösning
MP3/WMA-filen i USB-enheten spelas inte upp.	USB-enheten kan inte läsas. Se till att USB-enheten	är ansluten till USB-porten istället för CHARGING-porten.Stäng av enheten och återanslut USB-enheten till enheten.Om lösningarna ovan inte löser problemet kan det bero på att USB-enheten inte är spelbar på enheten (S. 25).
	USB-enheten innehåller inga spelbara filer. Använd	en USB-enhet som innehåller spelbara filer (S. 25).
Frontpanelens teckenfönster visar "USB OverCurrent" och teckenfönstrct släcks när du ansluter en USB-enhet.	En inkompatibel USB-enhet anslöts till enheten.Alternativt är USB-enheten inte ordentligt ansluten till enheten.	Stäng av enheten och återanslut USB-enheten till enheten.Om detta inte löser problemet kan det bero på att USB-enheten inte är spelbar på enheten (S. 25).

Bluetooth

Problem Orsak Lösming
Det går inte att parkoppla enheten med den andra enheten.	Den andra enheten stöder inte A2DP. Utför parkopplingen med en enhet som stöder A2DP.
	En Bluetooth-adapter eller liknande som du vill para ihop med den här enheten har ett annat lösenord än "0000".	Använd en Bluetooth-adapter vars lösenord är "0000".
	Enheten är för långt ifrån den andra enheten. Flytta den andra enheten närmare enheten.
	En enhet (som t.ex. en mikrovågsugn, trådlöst LAN el. dyl.) vars utsignal ligger i frekvensbandet 2,4 GHz finns i närheten.	Flytta enheten längre bort från den enhet som avger radiofrekvenssignalerna.
Kan inte upprätta en Bluetooth-anslutning.	Enheten hittas inte på den andra enhetens lista över Bluetooth-enheter.	Utför ihopparningsåtgärderna igen (S. 10).
Inget ljud hörs eller ljudet avbryts under uppspelning.	Bluetooth-anslutningen mellan den här enheten och den andra enheten har kopplats ned.	Utför Bluetooth anslutningsåtgärderna igen (S. 11).
	Enheten är för långt ifrån den andra enheten. Flytta den andra enheten närmare enheten.
	En enhet (som t.ex. en mikrovågsugn, trådlöst LAN el. dyl.) vars utsignal ligger i frekvensbandet 2,4 GHz finns i närheten.	Flytta enheten längre bort från den enhet om avger radiofrekvenssignalerna.
	Bluetooth-funktionen på den andra enheten är avstängd.	Slå på Bluetooth-funktionen på den andra enheten.
	Den andra enheten är inte inställd för att sända Bluetooth-ljudsignaler till den här enheten.	Kontrollera att Bluetooth är korrekt inställt på den andra enheten.
	Parkopplingsinställningen på den andra enheten är inte inställd på den här enheten.	Ställ in parkopplingen på den andra enheten till den här enheten.
	Volymen är för lågt inställd på den andra enheten.	Höj volymen.

DAB-mottagning (endast TSX-B235D)

Problem Orsak Lösning
Det går inte att ställa in några DAB-kanaler.	De första sökningsåtgärderna utfördes inte.	Utför de första sökningsåtgärderna (☎ S. 12).
	Antennen kan vara felaktigt inkopplad.	Se till att antennen är ansluten ordentligt (☎ S. 3).
	Det finns ingen DAB-täckning i området. Kontrollera med din återförsäljare eller WorldDMB Online på "http://www.worlddab.org" för en lista över DAB-täckningen i området.
	DAB-signalerna är för svaga. Ändra antennens höjd, riktning eller placering.
De första sökningsåtgärderna lyckades inte och "Not found" visas i frontpanelens display.	DAB-signalerna är för svaga.
	Antennen kan vara felaktigt inkopplad.	Se till att antennen är ansluten ordentligt (☎ S. 3).
	Det finns ingen DAB-täckning i området. Kontrollera med din återförsäljare eller WorldDMB Online på "http://www.worlddab.org" för en lista över DAB-täckningen i området.
Mottagningen av DAB-stationer är svag.	Antennen kan vara felaktigt inkopplad.	Se till att antennen är ansluten ordentligt (☎ S. 3).
	DAB-signalerna är för svaga. Ändra antennens höjd, riktning eller placering.
Det finns störande brus (t.ex. visslande, knastrande eller jitter).	Antennen måste flyttas.
	DAB-signalerna är för svaga.
DAB-stationsinformationen visas inte eller är felaktig.	DAB-stationen kan vara tillfälligt ut funktion eller så tillhandahålls inte DAB-stationsinformation av DAB-sändaren.	Kontakta DAB-sändaren.

FM-mottagning

Problem Orsak Lösning
För mycket brus.	Antennen kan vara felaktigt inkopplad.	Kontrollera att antennen är ordentligt ansluten (S. 3) eller använd en kommersiellt tillgänglig utomhusantenn.
	Antennen är för nära enheten eller annan elektronisk apparatur.	Placera antennen så långt som möjligt från enheten eller annan elektronisk apparatur.
För mycket brus vid stereosändning.	Radiostationen du valt kan ligga långt ifrån ditt område, eller så är mottagningen av radiovågorna svag i ditt område.	Testa manuell sökning för att förbättra signalkvaliteten (S. 15) eller använd en kommersiellt tillgänglig utomhusantenn.
Radiomottagningen är svag även med en utomhusantenn. (Ljudet förvrängs.)	Flerfrekvenstransmission eller andra radiostörningar kan förekomma.	Ändra antennens höjd, inriktning eller placering (S. 3).

Fjärrkontroll

Problem Orsak Lösning
Fjärrkontrollen fungerar inte som den ska.	Fjärrkontrollen används kanske utanför sin räckvidd.	För information om fjärrkontrollens räckvidd, se "Använda fjärrkontrollen" (S.1).
	Enhetens fjärrkontrollsensor (S. 3) kan vara utsatt för direkt solljus eller belysning (likriktade lysrörslampor).	Byt belysning eller rikta om enheten.
	Batteriet kan vara slut.	Byt ut batteriet mot ett nytt (S. 1).
	Det finns hinder i vägen mellan enhetens signalmottagare för fjärrkontrollen på enheten (S. 3) och fjärrkontrollen.	Flytta undan eventuella hinder.

ANMÄRKNINGAR OM SKIVOR OCH USB-ENHETER

CD-information

Den här enheten är utformad för användning med ljud-CD, CD-R* och CD-RW* med följande logotyper:

* ISO 9660 format CD-R/RW

Denna enhet kan spela upp skivor som är märkta med logotyperna ovan. Logotypen finns tryckt på skivan och på skivfodralet.

• Sätt inte i någon annan typ av skiva i denna enhet. Detta kan skada enheten.
• CD-R/RW kan inte spelas upp om de inte slutbehandlats.
• Vissa skivor kan inte spelas upp på grund av skivans egenskaper eller inspelningsförhållanden.
• Använd aldrig skivor som har okonventionell form, t ex hjärtformade skivor.
• Använd inte skivor vars yta har många repor.
• Sätt inte in en sprucken, skev eller limmad skiva.
• Använd ej skivor med diametern 8 cm.

Skivhantering

- Vidrör inte skivytan. Håll i skivans ytterkant och i centrumhålet.

- Använd inte en bläckpenna eller en spetsig märkpenna för att skriva på skivan.

- Sätt inte tejp, sigill, lim el. dyl. på skivan.

- Använd inte något skydd mot repor.

- Sätt inte in fler än en skiva i skivöppningen samtidigt. Detta kan skada såväl enheten som skivorna.

- Placera inga främmande föremål i skivöppningen.

- Utsätt inte en skiva för direkt solljus, hög värme, hög luftfuktighet eller mycket damm.

- Om en skiva blivit smutsig kan du torka av den med en ren och torr trasa, från mitten och ut mot ytterkanten. Använd inte skivrengöringsmedel eller thinner.

- Använd inte en separat inköpt linsrengörare då detta kan resultera i funktionsfel.

Varning

Denna enhet har stöd för USB-masslagringsenheter (t.ex. flashminnen eller bärbara musikspelare) som använder formaten FAT16 eller FAT32.

• Vissa enheter kanske inte fungerar ordentligt även om de uppfyller kraven.
• Anslut inga andra enheter än USB-masslagringsenheter (t ex USB-laddare eller USB-hubbar), datorer, kortläsare, en extern härddisk m.m.
• Yamaha ansvarar inte för eventuell skada eller förlust av data på USB-enheten när den är ansluten till denna enhet.
• Spelbarhet och strömförsörjning till alla slags USB-enheter garanteras inte.
• USB-enheter med kryptering kan ej användas.

Om MP3- eller WMA-filer

- Enheten kan spela upp:

Fil Bitfrekvens (kbps)	Samplings-frekvens (kHz)
MP3 8-320** 16-48
WMA 16-320** 22,05-48

** Både konstanta och variabla bitfrekvenser kan användas.
- Det maximala antalet filer/mappar som kan spelas upp på enheten är följande.

	Data-CD USB
Maximalt antal filer 512 9999
Maximalt antal mappar 255	999
Maximalt antal filer per mapp	511	255

- Kopieringsskyddade filer kan inte spelas upp.

SPECIFICATIONER

◆SPELARE

CD

• Media CD, CD-R/RW
• Ljudformat ....Ljud-CD, MP3, WMA

LASER

• Typ ....Halvledarlaser GaAs/GaAlAs
• Våglängd 790 nm
• Uteffekt ....7 mW

USB

• Ljudformat ....MP3, WMA

AUX

- Ingångskontakt....3,5 mm STEREO-miniuttag

Bluetooth

• Bluetooth version .... Ver. 2.1+EDR
• Kompatibel profil....A2DP
• Kodek som stöds .... SBC, AAC, aptX ®
• Trådlös uteffekt .... Bluetooth Klass 2
• Maximalt avständ för kommunikation....10 m (utan hinder)

iPod, iPhone, iPad

"Made for iPod", "Made for iPhone" och "Made for iPad" innebär att ett elektroniktilbehör har konstruerats specifikt för användning med en iPod, iPhone eller iPad och att tillbehöret är certifierat av utvecklaren i enlighet med Apples prestandakrav.

Apple är varken ansvarigt för den här enhetens funktioner eller dess uppfyllande av säkerhetsstandarder och lagkrav. Observera att användningen av det här tillbehöret tillsammans med en iPod, iPhone eller iPad kan påverka prestandan för trådlös kommunikation.

Tillverkad för:

iPhone 6 Plus, iPhone 6, iPhone 5s, iPhone 5c, iPhone 5, iPhone 4s, iPhone 4, iPhone 3GS

iPad Air 2, iPad mini 3, iPad Air, iPad mini 2, iPad mini, iPad (3:e och 4:e generationen), iPad 2

iPod touch (4:e och 5:e generationen) (Från och med maj, 2015)

iPhone, iPad, iPad Air, iPad mini och iPod touch är varumärken som tillhör Apple Inc., registrerade i USA och andra länder.

© 2013 CSR ple och dess koncernföretag.

aptX®-märket och aptX-logotypen är varumärken som tillhör CSR plc eller ett av dess gruppföretag och kan vara registrerat i ett eller flera jurisdiktioner.

N-märket är ett varumärke eller registrerat varumärke som tillhör NFC Forum, Inc. i USA och i andra länder.

Den här enheten stöder DAB/DAB+-mottagning.

◆FÖRSTÄRKARE

• Max. uteffekt ....15 W + 15 W (6 Ω 1 kHz, 10 % THD)
  • Hörlurar .....3,5 mm STEREO-miniuttag (Impedans 16 till 32 Ω)

♦RADIO

Mottagningsområde

• DAB/DAB ⁺ (endast TSX-B235D).....174 till 240 MHz (Band III)
• FM 87,50 till 108,00 MHz

◆ALLMÄNT

• Strömförsörjning ...... Växelström 230 V, 50 Hz
• Effektförbrukning....30 W
• Effektförbrukning i standbyläge......3,8 W eller mindre (standby)/0,5 W eller mindre (ECO-standbyläge)
• Dimensioner (B × H × D)....(TSX-B235) 370 × 110 × 234 mm ....(TSX-B235D) 370 × 110 × 239 mm
  • Vikt ..... (TSX-B235) 3,92 kg ..... (TSX-B235D) 3,92 kg

Specifikationerna kan komma att ändras utan föregående meddelande.

Bluetooth

• Bluetooth är en trådlös kommunikationsteknik mellan elektronisk apparatur inom ett område av cirka 10 meter med hjälp av frekvensbandet 2,4 GHz. Detta frekvensband kan användas utan licens.
• Bluetooth är ett registrerat varumärke tillhörande Bluetooth SIG och används av Yamaha i enlighet med ett licensavtal.

Hantera Bluetooth-kommunikationer

• Frekvensbandet 2,4 GHz som används av Bluetooth-kompatibla enheter är ett radioband som används av många typer av utrustning. Bluetooth-kompatibla enheter använder en teknik som minimerar påverkan från andra enheter som använder samma radioband. Sådan påverkan kan dock reducera hastigheten eller räckvidden för kommunikationen samt, i vissa fall, avbryta kommunikationen.
• Signalöverföringens hastighet samt räckvidden för kommunikation skiljer sig beroende på hur långt det är mellan de kommunicerande enheterna, närvaron av hinder, radiovågsförhållanden samt typen av utrustning.
• Yamaha garanterar ej att all trådlös kommunikation mellan detta system och Bluetooth-kompatibla enheter är möjlig.

OBSERVERA

Apparaten kopplas inte bort från växelströmskällan (nätet) så länge som den är ansluten till vägguttaget, även om själva apparaten har stängts av.

ADVARSEL

Användarinformation beträffande insamling och kassering av gammal utrustning och använda batterier

De symboler, som finns på produkterna, emballaget och/eller bifogade dokument talar om att de använda elektriska och elektroniska produkterna, samt batterierna, inte ska blandas med allmänt hushållsavfall.

För rätt handhavande, återställande och återvinning av gamla produkter och gamla batterier, vänligen medtag dessa till lämpliga insamlingsplatser, i enlighet med din nationella lagstiftning och direktiven 2002/96/EC samt 2006/66/EC.

Genom att slänga dessa produkter och batterier på rätt sätt, kommer du att hjälpa till att rädda värdefulla resurser och förhindra möjliga negativa effekter på mänsklig hälsa och miljö, vilka i annat fall skulle kunna uppstå p.g.a. felaktig sophantering.

Pb

För mer information om insamling och återvinning av gamla produkter och batterier, vänligen kontakta din lokala kommun, ditt sophanteringsföretag eller inköpsstället för dina varor.

[Information om sophantering i andra länder utanför EU]

Dessa symboler gäller endast inom EU. Om du vill slänga dessa föremål, vänligen kontakta dina lokala myndigheter eller försäljare och fråga efter det korrekta sättet att slänga dem.

Kommentar ang. batterisymbolen (de två nedersta symbolexemplen):

Denna symbol kan komma att användas i kombination med en kemisk symbol. I detta fall överensstämmer den med de krav som har ställts genom direktiven för den aktuella kemikalien.

Om det uppstår färgförändringar eller brus när systemet används i närheten av en TV bör du flytta enheten längre från TV:n vid användning.

Använd inte denna enhet inom 22 cm från personer med ett hjärtimplantat/pacemaker eller en implanterad defibrillator.

Radiovågor kan påverka elektromedicinsk utrustning. Använd inte denna enhet nära medicinsk utrustning eller innanför sjukvårdsanläggningar.

Användaren får ej dekompilera, ändra, översätta eller på annat sätt nedmontera programvaran som används i denna enhet, vare sig delvis eller i sin helhet. För företagsanvändare skall de anställda på företaget såväl som dess affärspartner agera i enlighet med de avtal som föreskrivits i denna klausul. Om föreskrifterna i denna klausul samt detta avtal ej kan efterlevas skall användaren omedelbart avbryta användandet av programvaran.

OBSERVERA

Användning av reglage eller justeringar eller utförande av åtgärder på annat sätt än så som beskrivs häri kan resultera i farlig strålning.

LASERSÄKERHET

Denna enhet använder sig av en laser. På grund av risken för ögonskador bör ingen annan än en kvalificerad reparatör öppna höljet eller försöka reparera enheten.

FARA

Enheten avger synlig laserstrålning i öppet läge. Undvik direkt ögonkontakt med strålen. När enheten är ansluten till vägguttag bör du inte titta in i enheten genom skivöppningen eller andra öppningar.

Varning! Om apparaten används på annat sättpän i denna bruksanvisning specificerats, kan användaren utsättas för osynlig laserstrålning, som överskrider gränsen för laserklass 1.

Observera! Strömbrytaren SYSTEM OFF/Standby är sekundärt kopplad och inte bryter inte strömmen från nätet. Den inbyggda nätdelen är därför ansluten till elnätet så länge stickproppen sitter i vägguttaget.

SF

Luokan 1 laserlaite

Viktigt: Garantiinformation för kunder i EES-området\* och Schweiz

Svenska

För detaljerad information om denna Yamahaprodukt samt garantiservice i hela EES-området* och Schweiz kan du antingen besöka nedanstående webbaddress (en utskriftsvänlig fil finns på webbplatsen) eller kontakta Yamahas officiella representant i ditt land. * EES: Europeiska Ekonomiska Samarbetsområdet
