Тип продукта	Компактная Hi-Fi система с CD-плеером, FM/AM тюнером, Bluetooth и поддержкой DAB+
Размеры (Ш x В x Г)	240 x 120 x 230 мм
Вес	2,5 кг
Питание	100-240 В пер. тока, 50/60 Гц (сетевой адаптер в комплекте)
Потребляемая мощность	25 Вт (в работе), <0,5 Вт в режиме ожидания
Выходная мощность	2 x 15 Вт RMS (6 Ом)
Динамики	2-полосные: твитер 2,5 см и вуфер 8 см
Поддерживаемые аудиоформаты	CD, CD-R/RW, MP3, WMA, AAC (через USB)
Беспроводное подключение	Bluetooth 5.0, NFC
Входы	1 x USB (тип A), 1 x вспомогательный вход (3,5 мм), 1 x оптический вход
Выходы	1 x выход на наушники (3,5 мм)
Радио	FM (RDS), AM, DAB/DAB+
Основные функции	CD-плеер, радио, Bluetooth, воспроизведение с USB, таймер, часы, будильник
Уход и чистка	Отключите устройство перед чисткой; используйте мягкую сухую ткань; избегайте растворителей
Безопасность	Не подвергайте воздействию влаги или чрезмерного тепла; используйте только прилагаемый адаптер
Запчасти и ремонтопригодность	Доступные запчасти: сетевой адаптер, пульт ДУ; ремонт в авторизованном центре Yamaha
Общая информация	Бренд: Yamaha; Модель: TSX-B235D; Категория: Hi-Fi система
Цвет	Черный
Комплектация	Пульт ДУ, FM-антенна, сетевой адаптер, руководство пользователя

Часто задаваемые вопросы - TSX-B235D YAMAHA

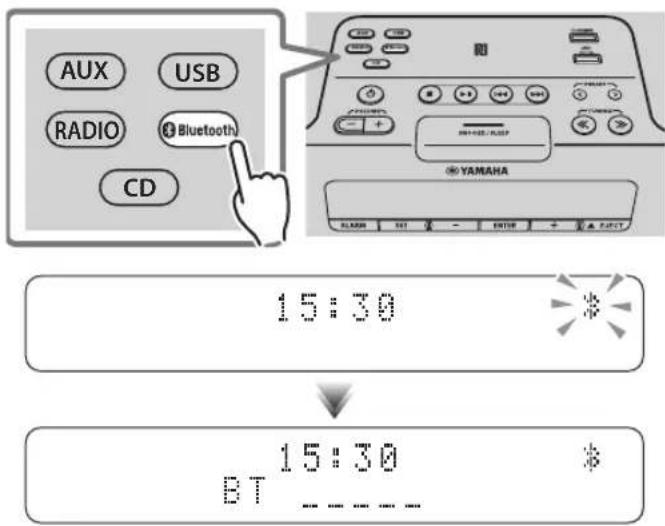

Как подключить мой смартфон по Bluetooth к Yamaha TSX-B235D?

Включите Bluetooth на вашем смартфоне и поместите его рядом. На устройстве нажмите кнопку PAIRING (или удерживайте кнопку Bluetooth), пока индикатор не начнет мигать. Выберите 'Yamaha TSX-B235D' в списке доступных устройств. После подключения индикатор станет постоянным.

Могу ли я воспроизводить файлы MP3 с USB-накопителя?

Да, подключите USB-накопитель, отформатированный в FAT32, к порту USB на задней панели. Используйте кнопку SOURCE для выбора 'USB'. Устройство воспроизводит файлы MP3, WMA и AAC. Навигация осуществляется с помощью кнопок управления.

Как настроить время на часах?

Нажмите и удерживайте кнопку CLOCK в течение 2 секунд. Цифры часов начнут мигать. Используйте кнопки +/- или колесико для установки часа, затем снова нажмите CLOCK для перехода к минутам. Повторите операцию и подтвердите нажатием ENTER.

Что делать, если CD не воспроизводится или пропускает?

Убедитесь, что диск чистый и без царапин. Используйте мягкую ткань для очистки CD радиальными движениями. Убедитесь, что диск вставлен правильно, этикеткой вверх. Если проблема не исчезает, попробуйте другой CD, чтобы определить, неисправен ли проигрыватель.

Как установить будильник?

Нажмите кнопку ALARM. Используйте кнопки +/- для установки времени будильника. Подтвердите нажатием ENTER. Выберите источник (зуммер, радио, CD) и установите громкость. Значок будильника отображается, когда будильник активирован.

Могу ли я использовать наушники с этим устройством?

Да, подключите наушники с разъемом 3,5 мм к гнезду PHONES на передней панели. Динамики при этом автоматически отключаются. Регулируйте громкость с помощью колесика.

Как улучшить прием FM-радио?

Полностью разверните прилагаемую FM-антенну и направьте ее для наилучшего сигнала. Избегайте размещения антенны рядом с другими электронными устройствами. Для станций DAB убедитесь, что вы находитесь в зоне покрытия.

Что означают световые индикаторы на передней панели?

Индикатор STANDBY (красный) указывает, что устройство находится в режиме ожидания. Индикатор BLUETOOTH (синий) мигает в режиме сопряжения и становится постоянным после подключения. Индикатор FM STEREO (зеленый) загорается при приеме стерео FM-передачи.

Как сбросить устройство до заводских настроек?

Одновременно удерживайте кнопки SOURCE и VOLUME - в течение 3 секунд. На экране появится 'RESET', и устройство перезагрузится. Эта операция удаляет все предварительно настроенные станции и пользовательские настройки.

Универсальный ли сетевой адаптер?

Да, прилагаемый адаптер принимает входное напряжение 100-240 В пер. тока, 50/60 Гц. Он совместим с большинством электрических розеток в мире. Используйте только прилагаемый адаптер во избежание повреждений.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ TSX-B235D YAMAHA

ПРЕДУПРЕЖДЕНИЕ: ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ЭТО ПЕРЕД ИСПОЛЬЗОВАНИЕМ АППАРАТА.

1 Для обеспечения наилучшего результата, пожалуйста, внимательно прочитайте данную инструкцию. Храните ее в безопасном месте для будущих справок.

2 Данный аппарат следует устанавливать в хорошо проветривасмом, прохладном, сухом месте, вдали от прямого воздействия солнечных лучей, источников тепла, вибрации, пыли, влаги и холода. Для надлежащей вентиляции необходимо обеспечить следующие минимальные просветы.

Сверху: 15 см

Сзади: 10 см

По сторонам: 10 см

3 Во избежание шумов и помех, данный аппарат следует размещать на некотором расстоянии от других электрических приборов, двигателей или трансформаторов.

4 Во избежание накопления влаги внутри данного аппарата, что может вызвать электропок, пожар, привести к поломке данного аппарата, и/ или представлять телесное повреждение, не следует размещать данный аппарат в среде, подверженной резким изменениям температуры с холодной на жаркую, или в среде с повышенной влажностью (например, в компате с увлажнителем воздуха).

5 Не устанавливайте данный аппарат в местах, где есть риск падения других посторонних объектов на данный аппарат и/или где данный аппарат может подвергнуться попаданию капель брызг жидкостей. На крышке данного аппарата, не следует располагать:

– Другие компоненты, так как это может привести к поломке и/или обеспечиванию поверхности данного аппарата.

- Горящие объекты (например, свечи), так как это может привести к пожару, поломке данного аппарата и/или представлять телесное повреждение.

– Емкости с жидкостями, так как при их падении жидкости могут вызвать поражение пользователя электрическим током и/или привести к поломке данного аппарата.

6 Во избежание прерывания охлаждения данного аппарата, не следует покрывать данный аппарат газетой, скатртью, запавеской и т.д. Повышение температуры внутри данного аппарата может привести к пожару, поломке данного аппарата и/ или представлять телеспое повреждение.

7 Пока все соединения не завершены, не следует подключать данный аппарат к розетке.

8 Не используйте данный аппарат, установив его верхней стороной вниз. Это может привести к перегреву и возможной поломке.

9 Не применяйте силу по отношению к переключателям, ручкам и/или проводам.

10 При отсоединении силового кабеля питания от розетки, вытягивайте его, удерживая за вилку; ни в коем случае не тяните кабель.

11 Не применяйте различные химические составы для очистки данного аппарата; это может привести к разрушению покрывающего слоя. Используйте чистую сухую ткань.

12 Используйте данный аппарат с соблюдением напряжения, указанном на данном аппарате. Использование данного аппарата при более высоком напряжении, превышающем указанное, является опасным, и может стать причиной пожара, поломки данного аппарата, и/или представлять телесное повреждение. Yamaha не несет ответственности за любую поломку или ущерб вследствие использования данного аппарата при напряжении, не соответствующем указанному напряжению.

13 Во избежание поломки от молнии, отключите силовой кабель питания от розетки во время электрической бури.

14 Не пробуйте модифицировать или почипить данный аппарат. При необходимости свяжитесь с квалифицированным сервисный центром Уашаћа. Корпус аппарата не должен открываться ни в коем случае.

15 Если вы не собираетесь использовать данный аппарат в течение продолжительного промежутка времени (например, во время отпуска), отключите силовой кабель переменного тока от розетки.

16 Перед тем как прийти к заключению о поломке данного аппарата, обязательно изучите раздел "УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ", описывающий часто встречающиеся ошибки во время использования.

17 Перед перемещением аппарата нажмите кнопку ⏻, чтобы выключить систему, и силовой кабель переменного тока от розетки.

18 При внезапном изменении окружающей температуры образовывается конденсация. Отсоедините силовой кабель питания от сети и не пользуйтесь аппаратом.

19 Аппарат может нагреваться при его продолжительном использовании. Отключите систему, затем дайте аппарату остыть.

20 Данный аппарат следует устанавливать возле розетки переменного тока, куда можно свободно протянуть силовой кабель.

21 Батарейки не должны подвергаться нагреву от солнечных лучей, огня или похожих источников. Батарейки следует утилизировать в соответствии с местными нормами.

– Храните батарейки в недоступном для детей месте. Батарейки могут быть опасны, если ребенок положит их в рот.

– Если батарейки копчаются, операционное расстояние действия пульта ДУ значительно попижается. Если это произошло, замените батарейки на две новые как можно скорее.

– Не используйте старые батарейки вместе с новыми.

- Не используйте батарейки разных типов (например, щелочные и марганцевые батарейки) одновременно. Внимательно ознакомьтесь с информацией на упаковке, поскольку разные типы батареек могут иметь одинаковую форму и цвет.

- Разряженные батарейки могут протечь. Если батарейки протекли, пемедиенно утилизируйте их. Не прикасайтесь к вытекшему веществу и не допускайте его контакта с одеждой и т.д. Перед установкой новых батареск тщательно очистите отеск для батареск.

– Если устройство не планируется использовать в течение длительного периода времени, выньте батарейки из устройства. В противном случае батарейки выйдут из строя, что может привести к утечке жидкости из батареек и повредить устройство.

– Не выбрасывайте батарейки вместе с бытовыми отходами. Утилизируйте их в соответствии с постановлениями местных органов управления.

22 Излишнее звуковое давление от внутриупных телефонов и наушников может привести к потере слуха.

Данный аппарат считается не отключенным от источника переменного тока все то время, пока он подключен к розетке, даже если данный аппарат находится в выключенном положении через ⏻. В этом режиме электропотребление данного аппарата снижается до минимума.

ПРЕДУПРЕЖДЕНИЕ

ВО ИЗБЕЖАНИЕ ПОЖАРА ИЛИ УДАРА ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ ПОДВЕРГАЙТЕ ДАННЫЙ АШАРАТ ВОЗДЕЙСТВИЯМ ДОЖДЯ ИЛИ ВЛАГИ.

ПРЕДУПРЕЖДЕНИЕ

Опасность разрыва при неправильной замене батарейки. Заменяйте только на батарейки одинакового или аналогичного типа.

Слишком близкое расположение данного аппарата к телевизору с электронно- лучсвой трубкой может привести к ухудшению цвета изображения. В таком случае, отодвиньте данный аппарат от телевизора.

СОДЕРЖАНИЕ

НАЗВАНИЯ ЧАСТЕЙ И ИХ ФУНКЦИИ.....2

Верхняя панель/передняя панель .....2

РЕГУЛИРОВКА ТЕМБРА (только с пульта ДУ) ...6

НАСТРОЙКА ЯРКОСТИ ДИСПЛЕЯ ПЕРЕДНЕЙ ПАНЕЛИ (только с пульта ДУ)......6

ПРОСЛУШИВАНИЕ СД-ДИСКОВ И USB-УСТРОЙСТВ...7

Воспроизведение CD-диска....7

Воспроизведение с USB-устройства......8

Использование повторного воспроизведения/воспроизведения в случайном порядке (только с пульта ДУ) ......9

ПРОСЛУШИВАНИЕ ВНЕШНИХ ИСТОЧНИКОВ ...9

ПРОСЛУШИВАНИЕ МУЗЫКИ С УСТРОЙСТВА, ИМЕЮЩЕГО КОМПОНЕНТ Bluetooth ......10

Воспроизведение музыки с устройства с функцией Bluetooth ...10

Повторное подключение устройства по Bluetooth ...11

Разрыв подключения по Bluetooth......12

ПРОСЛУШИВАНИЕ DAB-СТАНЦИЙ (только TSX-B235D) ...12

Подготовка к приему DAB-сигнала .....12

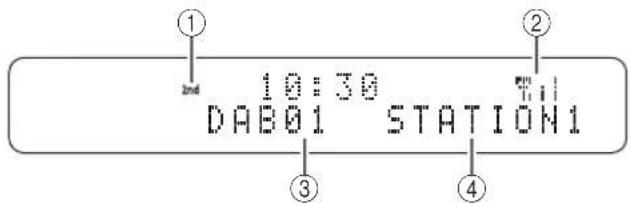

Выбор DAB-станции .....13

Предварительная настройка DAB-станций (только с пульта ДУ) ...14

Выбор предварительно заданных DAB-станций.....14

ПРОСЛУШИВАНИЕ FM-РАДИОСТАНЦИЙ .....15

Выбор FM-радиостанции .....15

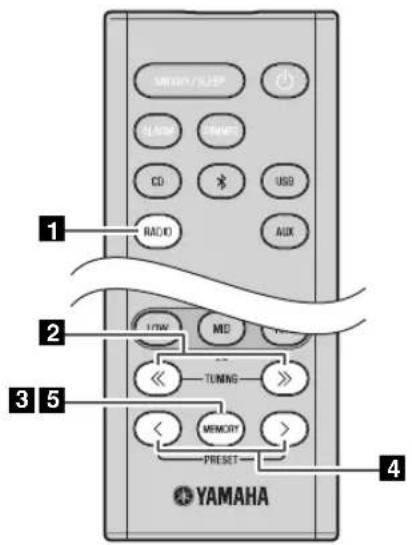

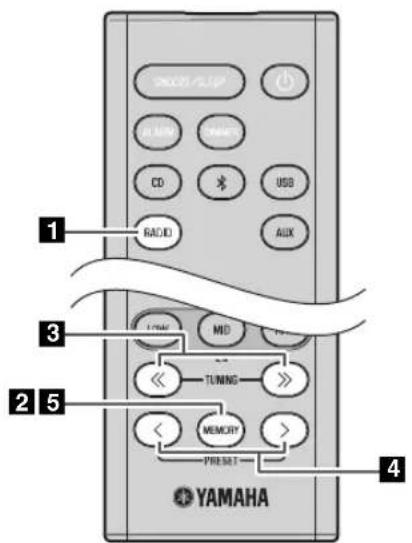

Предварительная настройка FM-радиостанций (только с пульта ДУ)..16

Выбор предварительно настроенных FM-радиостанций...17

ИСПОЛЬЗОВАНИЕ ФУНКЦИИ БУДИЛЬНИКА (IntelliAlarm) ...18

Установка сигнала будильника .....19

Операции во время воспроизведения сигнала будильника ...20

ИСПОЛЬЗОВАНИЕ ПРИЛОЖЕНИЯ "DTA CONTROLLER" ....21

ИСПОЛЬЗОВАНИЕ ТАЙМЕРА ПЕРЕХОДА В РЕЖИМ ОЖИДАНИЯ....21

УСТАНОВКА ФУНКЦИИ АВТОМАТИЧЕСКОГО ПЕРЕХОДА

В РЕЖИМ ОЖИДАНИЯ (только с устройства)......21

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ......22

ПРИМЕЧАНИЯ О ДИСКАХ И USB-УСТРОЙСТВАХ ...25

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.....26

(в конце данного руководства)

Дополнительная информация ....i

Функции

• Воспроизведение музыки с внешних устройств, например, CD-дисков с музыкой и данными, USB-устройств или внешних устройств через гнездо AUX, и прослушивание радиостанций.
  • (Только TSX-B235D) Прослушивание DAB-станций.
• Благодаря технологии Bluetooth вы сможете наслаждаться чистым звуком без использования проводов. Доступно подключение одним касанием с помощью технологии NFC.
• Использование любимой мелодии или звукового сигнала в качестве звонка будильника. В заданное время сигнала выбранная мелодия воспроизводится с указанной громкостью, обеспечивая вам идеальнос начало дня (функция IntelliAlarm).
• Используя бесплатное приложение “DTA CONTROLLER” для смартфона и планшетного компьютера, можно управлять этим устройством и пользоваться расширенными функциями будильника (стр. 21).
• Простое сохранение и воспроизведение любимых радиостанций: до 30 FM- и 30 DAB-станций (функция DAB доступна только для TSX-B235D).
• Низкие, средние и высокие частоты можно настроить в соответствии с индивидуальными предпочтениями.

◆ Об этом руководстве

• Ссылки на iPod в данном руководстве также относятся к iPhone и iPad.
• Если операцию можно выполнить с помощью кнопок на самом устройстве или с пульта ДУ, в инструкции будет описываться выполнение операции с помощью устройства.
• ! указывает на меры предосторожности при использовании устройства и на ограничения его функций.
• указывает на дополнительные инструкции по оптимальному использованию.

Прилагаемые аксессуары

Пульт ДУ DAB-/FM-антенна

(для TSX-B235D)

Крышка порта USB (x 2)

Храните крышку порта
USB в недоступном
для детей месте, чтобы
они не могли случайно
проглотить ее.

◆ Использование пульта ДУ

◆Установка батареек в пульт ДУ

Найдите отметки “+” и “−” на батарейках и вставьте их соответствующим образом.

НАЗВАНИЯ ЧАСТЕЙ И ИХ ФУНКЦИИ

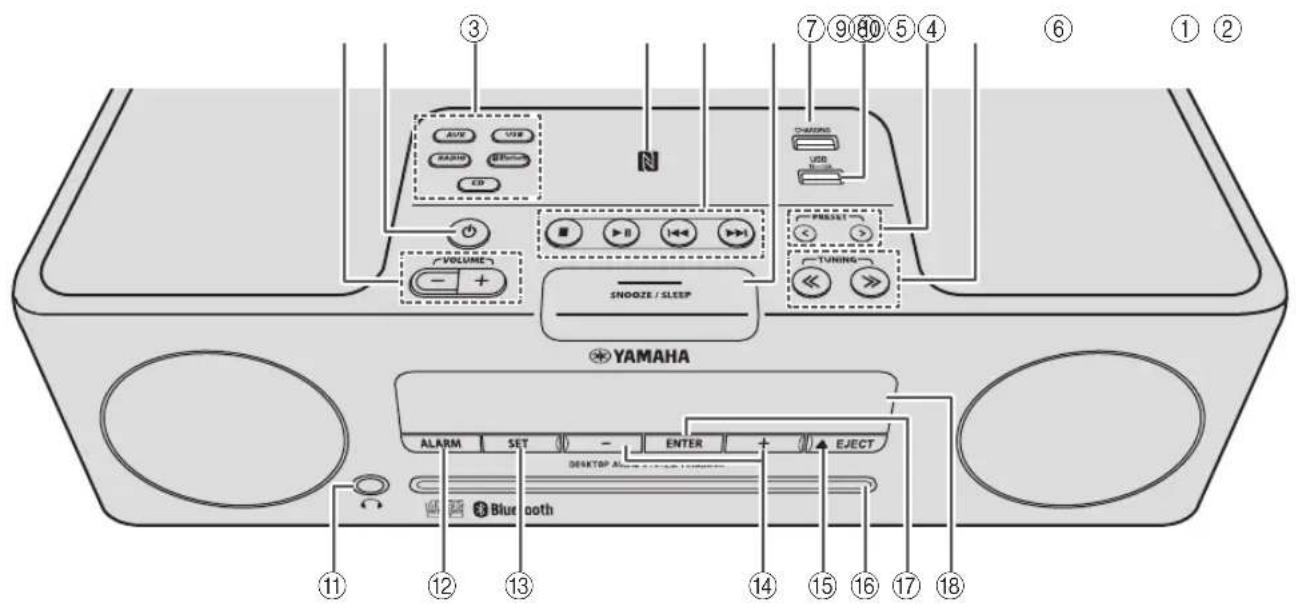

Верхняя панель/передняя панель

①VOLUME - / +

Регулировка громкости.

② (питание)

Нажмите эту кнопку, чтобы включить или выключить (перевести в режим ожидания) устройство.

Существует два типа состояния ожидания (стр. 5).

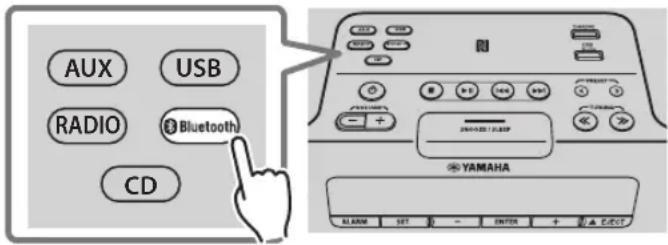

③Кнопки выбора источника

Выбор аудиоисточника для воспроизведения.

Если нажать одну из этих кнопок, когда устройство находится в режиме ожидания (за исключением режима ожидания ЕСО), устройство включится, после чего переключится аудиоисточник.

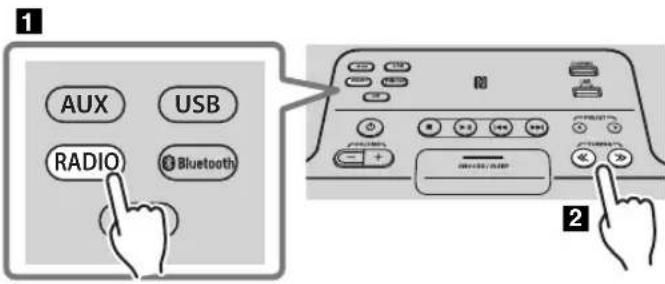

(Только TSX-B235D) При прослушивании радио нажмите кнопку RADIO для переключения между DAB/FM.

④Знак NFC

Простое подключение с помощью технологии NFC (стр. 1 l).

⑤Кнопки управления воспроизведением

Используйте их для управления CD-диском или USB-устройством.

■: остановка

▶II: воспроизведение/пауза

««/»: пропуск, обратный/прямой поиск (нажмите и удерживайте кнопку)

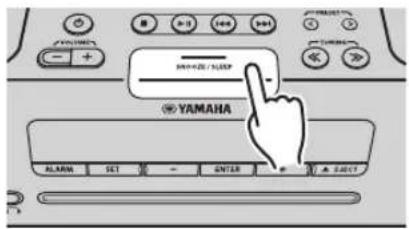

⑥SNOOZE/SLEEP

Установка таймера перехода в режим ожидания или переключение будильника в режим повторения сигнала (стр. 20, 21).

⑦Порт CHARGING

Этот порт предназначен исключительно для зарядки. С его помощью можно подавать питание 5 В/1,0 А на портативное устройство, например смартфон, подключенное с помощью кабеля USB (стр. 6).

Если USB-устройство не используется, установите крышку порта USB для защиты разъема.

⑧Порт USB

Предназначен для подключения и воспроизведения USB-устройства (стр. 8).

Если USB-устройство не используется, установите крышку порта USB для защиты разъема.

⑨PRESET</>

Выбор сохраненной радиостанции (стр. 16, 17).

⑩TUNING «/»

Настройка радио (стр. 15, 16).

⑪ (гнездо для подключения наушников)

Используйте для подключения наушников.

⑫ALARM

Используется для включения и выключения будильника (стр. 20).

⑬SET

Установка будильника (стр. 19).

⑭-/+

Выберите элемент или значение при настройке часов или сигнала будильника.

⑮ EJECT

Извлечение CD-диска.

⑯Слот для диска

Вставьте CD-диск в этот слот (стр. 7).

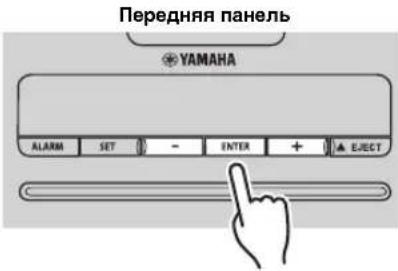

⑰ENTER

Подтверждение выбранного элемента или значения.

⑱Дисплей передней панели

На дисплее отображается время и другая информация (стр. 3).

Дисплей передней панели

①Датчик освещенности

Определяет общую освещенность. Не закрывайте этот датчик (стр. 6).

②Время сигнала

Указывает время сигнала (стр. 19).

③ Индикатор повторного воспроизведения/воспроизведения в случайном порядке

Показывает режим воспроизведения (стр. 9).

④Дополнительный индикатор (только TSX-B235D)

Включается в случае проигрывания дополнительной станции во время прослушивания DAB-станции.

⑤Многофункциональный индикатор

Показывает различную информацию, включая показания часов, номер воспроизводимой дорожки или частоту радиостанции.

⑥Приемник сигнала пульта ДУ

Убедитесь в том, что этот датчик не перекрыт (стр. 1).

⑦Индикатор еженедельного будильника

Отображение информации будильника, указанной с помощью бесплатного приложения "DTA CONTROLLER" для смартфона и планшетного компьютера (вз стр. 21).

⑧Индикатор будильника

Включается, если установлено время сигнала (стр. 20).

⑨Индикатор режима ожидания

Включается, если установлен таймер перехода в режим ожидания (стр. 21).

Задняя панель

①Переключатель CLOCK

Установка часов и определение необходимости отображения часов (стр. 5).

SET: настройка часов.

ON: даже когда устройство выключено, часы будут отображаться, и функция будильника будет доступна.

OFF: когда устройство выключено, часы не будут отображаться, и функция будильника не будет доступна.

Если переключатель CLOCK установлен в положение ON, устройство находится в режиме ожидапия. Если переключатель установлен в положение OFF, устройство находится в режиме ожидапия ECO (стр. 5).

②AUX

Используйте имеющийся в продаже кабель с миништекером 3,5 мм для подключения внешнего устройства к данному разъему (стр. 9).

③Разъем для DAB-/FM-антенны

Предназначен для подключения DAB-/FM-антенны.

Не забудьте выдвинуть антеншу.

• В случае слабого сигнала попробуйте изменить высоту, направление или расположение антенпы, чтобы найти место, где прием сигнала лучше.
• Прием сигнала улучшится, если вместо прилагаемой антепны использовать имеющуюся в продаже наружную антенну.

Пульт ДУ

①Передатчик сигнала пульта ДУ
② (питание)

Нажмите эту кнопку, чтобы включить или выключить (перевести в режим ожидания) устройство.

Существует два типа состояния ожидания (стр. 5).

③SNOOZE/SLEEP

Установка таймера перехода в режим ожидания или переключение будильника в режим повторения сигнала (стр. 2021).

④ ALARM

Используется для включения и выключения будильника (стр. 20).

⑤Кнопки выбора источника

Выбор аудиоисточника для воспроизведения. Если нажать одну из этих кнопок, когда устройство находится в режиме ожидания (за исключением режима ожидания ЕСО), устройство автоматически включится, после чего переключится аудиоисточник.

(Только TSX-B235D) При прослушивании радио нажмите кношку RADIO для переключения между DAB/FM.

⑥Кнопки выбора элементов

FOLDER ▲/▼: выбор элементов или переключение пацки воспроизведения при воспроизведении музыки на CD-дисках с данными или USB-устройствах.

ENTER: подтверждение выбранного элемента.

⑦Кнопки управления воспроизведением

Используйте их для управления CD-диском или USB-устройством.

■: остановка

▶II: воспроизведение/пауза

пропуск, обратный/прямой поиск (нажмите и удерживайте кнопку)

⑧ (повторное воспроизведение)/

∞ (воспроизведение в случайном порядке)

Воспроизведение музыки на CD-диске или USB-устройстве в режиме повторного воспроизведения/воспроизведения в случайном порядке (стр. 9).

⑨EQ: LOW/MID/HIGH

Регулировка низких, средних или высоких звуковых частот (стр. 6).

⑩TUNING <</ >>

Настройка радио (стр. 15, 16).

⑪PRESET</>

Выбор сохраненной радиостанции (стр. 16, 17).

⑫MEMORY

Сохранение радиостанции (стр. 16).

⑬DIMMER

Регулировка яркости дисплея передней панели (стр. 6).

⑭DISPLAY

Переключение информации, отображаемой на дисплее передней панели (стр. 7, 8, 15).

⑮VOLUME + / -

Регулировка громкости.

⑯MUTE

Выключение и включение звука.

ВКЛЮЧЕНИЕ УСТРОЙСТВА

Вид дисплея (24-часовой режим), когда устройство включено

Вид дисплея (24-часовой режим), когда устройство выключено (в режиме ожидания *)

* В режиме ожидания ЕСО часы не отображаются.

Подключите кабель питания к розетке переменного тока и нажмите 🔊

Устройство включится и будет готово к воспроизведению аудиоисточников.

Чтобы выключить (перевести в режим ожидания) устройство, нажмите кнопку ⏻ еще раз.

Предусмотрено два типа режима ожидания, как показано ниже. Режим можно переключить с помощью переключателя CLOCK на задней панели (стр. 3).

Режим	Переключатель часов	Отображение часов	Подключение Bluetooth	Зарядка USB-устройств (порты USB и CHARGING)	Настройка будильника
Режим ожидания	ON	Часы отображаются	Включено Включено	Включено
Режим ожидания ECO (энергосберегающий режим)	OFF	Часы не отображаются	Отключено Отключено	Отключено Отключено

НАСТРОЙКА ЧАСОВ

1

2

3

Jan	Feb	Mar	Apr	May	Jun
Январь	Фсвраль	Март	Апрель	Май	Июнь
Jul	Aug	Sep	Oct	Nov	Dec
Июль	Август	Сентябрь	Октябрь	Ноябрь	Декабрь

1 Переведите переключатель CLOCK на задней панели в положение SET.

На дисплее появится сообщение "CLOCK YEAR", а задаваемое числовое значение будет мигать.

②Установите дату и время.

С помощью кнопок -/+ на передней панели отредактируйте значения, а затем нажмите кнопку ENTER, чтобы подтвердить настройку.

Установите параметры в следующем порядке: год → месяц → день → час → минута.

После окончания настройки часов на дисплее появится сообщение "Completed!".

В шаге 2 с помощью кнопки SNOOZE/SLEEP можно выбрать формат времени (12-часовой/24-часовой).

3 Переведите переключатель CLOCK в положение ON.

В момент переключения в положение ON часы начнут отсчет времени с 0 секунды.

!

Если устройство не включалось более педели, произойдет сброс параметров времени.

РЕГУЛИРОВКА ТЕМБРА (только с пульта ДУ)

1 Во время воспроизведения нажмите кнопку LOW, MID или HIGH EQ на пульте ДУ.

Выберите тембр для настройки (LOW, MID, HIGH).

2 С помощью кнопок ▲/▼ отрегулируйте тембр.

3 Для завершения операции нажмите кнопку ENTER на пульте ДУ.

Для завершения настроек также можно нажать кнопку EQ, которая использовалась в шаге 1.

Если нужно отрегулировать другой диапазон частот, вернитесь к шагу 1 и нажмите кнопку EQ для диапазона частот, который необходимо отрегулировать.

НАСТРОЙКА ЯРКОСТИ ДИСПЛЕЯ ПЕРЕДНЕЙ ПАНЕЛИ (только с пульта ДУ)

Нажмите кнопку DIMMER на пульте ДУ несколько раз.

Яркость дисплея передней панели будет изменяться в следующем порядке.

AUTO → 1 (яркий) → 2 (средний)

→ 3 (приглушенный) → снова AUTO

При установке значения AUTO яркость дисплея передней панели регулируется автоматически с помощью датчика яркости (встр. 3). Убедитесь в том, что датчик не закрыт.

ЗАРЯДКА С ПОМОЩЬЮ ПОРТА CHARGING

При подключении USB-устройства, такого как смартфон или планшетный компьютер, к порту CHARGING этого устройства подключенное устройство будет заряжаться (поддерживается подача питания до 5 В/1,0 А). Зарядка возможна, если устройство включено или находится в режиме ожидания (стр. 5).

Подготовьте кабель USB, совместимый с USB-устройством.

- Зарядка может быть невозможна в зависимости от USB-устройства.

- Компания Yamaha не песет ответственность за любые повреждения USB-устройства или потерю данных в результате использования этого устройства.

ПРОСЛУШИВАНИЕ СД-ДИСКОВ И USB-УСТРОЙСТВ

Устройство будет работать следующим образом при воспроизведении дорожек/файлов на CD-дисках/USB-устройствах.

• Если воспроизведение CD-диска/USB-устройства остановлено, воспроизведение начнется с начала прослушиваемой дорожки при возобновлении операции.
• Если кнопка ■ нажимастся во время остановки воспроизведения, то при возобновлении воспроизведения дорожки будут проигрываться следующим образом:
  – Для аудио CD: с первой дорожки на CD-диске.
  – Для CD с даннымн*/USB-устройства: с первой дорожки в папке, содержащей дорожку, которая прослушивалась в последний раз.
• Устройство автоматически выключится (перейдет в режим ожидания), если в течение 20 минут после остановки воспроизведения CD-диска/USB-устройства не выполнялись никакие операции.
  * "CD с данными" — это CD-диск, который содержит файлы в формате MP3/WMA.

Для получения подробной информации о воспроизводимых дисках и файлах см. раздел "ПРИМЕЧАНИЯ О ДИСКАХ И USB-УСТРОЙСТВАХ" (стр. 25).

Воспроизведение CD-диска

1 Нажмите кнопку источника CD, чтобы выбрать CD-диск в качестве аудиоисточника. Если CD-диск уже вставлен, начнется воспроизведение.
2 Вставьте CD-диск в слот для диска. Воспроизведение начнется автоматически. Воспроизведением можно управлять с помощью пульта ДУ или передней панели данного устройства (стр. 2, 4).

Вставьте CD, направив сторону с этикеткой вверх.

Папки и файлы на CD с данными воспроизводятся в алфавитном порядке.

◆ Пропуск папок (только с пульта ДУ)

При воспроизведении CD с данными можно использовать кнопки FOLDER ▲/▼ на пульте ДУ, чтобы выбрать папку.

◆ Отображение информации (только с пульта ДУ)

Номер папки (только для CD с данными) или номер композиции/ файла отображается на дисплее в течение нескольких секунд, когда начинается воспроизведение или дорожка пропускается.

При нажатии кнопки DISPLAY на пульте ДУ во время воспроизведения или приостановки песни информация на дисплее передней панели будет переключаться в следующем порядке.

- Время, прошедшее с начала воспроизведения композиции - Оставшееся время воспроизведения композиции (только для аудио CD) - Название композиции* - Название альбома* - Имя исполнителя* - Имя файла (только для CD-дисков с данными) - Имя папки (только для CD-дисков с данными)

* Отображается только в случае, если композиция содержит эти данные.

Воспроизведение с USB-устройства

Для получения подробной информации о поддерживаемых USB-устройствах см. раздел "ПРИМЕЧАНИЯ О ДИСКАХ И USB-УСТРОЙСТВАХ" (вт стр. 25).

1 Нажмите кнопку источника USB, чтобы выбрать USB-устройство в качестве аудиоисточника.

Если USB-устройство уже подключено, начнется воспроизведение.

2 Подключите USB-устройство к USB-порту.

Воспроизведение начнется автоматически.

Воспроизведением можно управлять с помощью пульта ДУ или передней панели данного устройства (стр. 2, 4).

• Папки и файлы будут воспроизводиться в том порядке, в котором они записаны.
• USB-устройство автоматически заряжается при подключении к порту USB (выход 5 В/1,0 А).

- Остановите воспроизведение перед отключением USB-устройства.

• Воспроизведение iPod не поддерживается.

- Зарядка может быть невозможна в зависимости от USB-устройства.

◆ Пропуск папок (только с пульта ДУ)

При воспроизведении с USB-устройства можно использовать кнопки FOLDER ▲/▼ на пульте ДУ, чтобы выбрать папку.

◆ Отображение информации (только с пульта ДУ)

Номер папки/файла отображается на дисплее в течение нескольких секунд, когда начинается воспроизведение или дорожка пропускается.

При нажатии кнопки DISPLAY на пульте ДУ во время воспроизведения или приостановки песни информация на дисплее передней панели будет переключаться в следующем порядке.

* Отображается только в случае, если композиция содержит эти данные.

Использование повторного воспроизведения/воспроизведения в случайном порядке (только с пульта ДУ)

Состояние воспроизведения обозначается индикатором повторного воспроизведения/воспроизведения в случайном порядке на дисплее передней панели (стр. 3).

◆Повторное воспроизведение

Нажмите кнопку ⇌ (повтор) несколько раз, чтобы выбрать один из следующих режимов воспроизведения.

Нет отображения: режим повторного воспроизведения отключен

1: 1 дорожка

: все дорожки в папке (только CD с данными и USB-устройство)

ALL : ВСС ДОРОЖКИ

◆Воспроизведение в случайном порядке

Нажмите кнопку ∞ (в случайном порядке) несколько раз, чтобы выбрать один из следующих режимов воспроизведения.

Нет отображения: режим воспроизведения в случайном порядке отключен

: все дорожки в папке (только CD с данными и USB-устройство)

ALL: все дорожки

ПРОСЛУШИВАНИЕ ВНЕШНИХ ИСТОЧНИКОВ

Задняя панель

1 С помощью имеющегося в продаже кабеля с мини-штекером 3,5 мм подключите внешнее устройство к гнезду AUX на задней панели данного устройства.

!

• Выключите устройство перед подключением аудиокабелей.
  • Перед подключением выключите звук данного устройства и внешнего аудиоустройства.

2 Нажмите кнопку ⏻ чтобы включить устройство.
Нажмите кнопку источника AUX, чтобы выбрать AUX в качестве аудиоисточника.
4 Начните воспроизведение на подключенном внешнем аудиоустройстве.

ПРОСЛУШИВАНИЕ МУЗЫКИ С УСТРОЙСТВА, ИМЕЮЩЕГО КОМПОНЕНТ Bluetooth

Данное устройство поддерживает работу по Bluetooth. Вы можете наслаждаться беспроводным прослушиванием музыки с устройства, поддерживающего функцию Bluetooth (мобильного телефона, цифрового аудиопроигрывателя и т. п.). Ознакомьтесь также с руководством пользователя для устройства с функцией Bluetooth.

Воспроизведение музыки с устройства с функцией Bluetooth

Эту операцию необходимо выполнить при первом подключении устройства с функцией Bluetooth к аудиосистеме или после удаления настроек подключения. Подключение по сути является регистрацией подключаемого устройства (в дальнейшем называемого “другое устройство”) к данной системе. После завершения этой операции последующие подключения будут проходить быстро даже после разрыва соединения по Bluetooth (стр. 11). В случае ошибки подключения обратитесь к разделу “Bluetooth” в разделе “УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ” (стр. 23).

Компания Yamaha не гарантирует возможность коммутации между данным устройством и всеми другими устройствами, совместимыми с функцией Bluetooth.

• К этому устройству можно подключить до 8 других устройств. При подключении девятого устройства данные о подключении наиболее раннего устройства будут удалены.
• Если другое устройство подключено к аудиосистеме по Bluetooth, удерживайте нажатой кнопку ✝ на пульте ДУ или кнопку Bluetooth на аудиосистеме, чтобы разорвать существующее соединение по Bluetooth перед выполнением подключения.

1

3

1 Нажмите кнопку чтобы выбрать в качестве аудиоисточника Bluetooth.
2Выполните регистрацию другого устройства по Bluetooth. Для получения подробной информации ознакомьтесь также с руководством пользователя для другого устройства.
3 В списке подключений по Bluetooth другого устройства выберите это устройство (TSX-B235 Yamaha или TSX-B235D Yamaha). После выполнения подключения на дисплее передней панели этого устройства появится сообщение “ВТ Pairing OK”.

При запросе пароля введите значение "0000".

4 Установите соединение между аудиосистемой и другим устройством по Bluetooth.
5 Начните воспроизведение музыки с устройства с функцией Bluetooth.

Убедитесь, что громкость аудиосистемы настроена не слишком высоко. Рекомендуется отрегулировать громкость на другом устройстве.

• При подключении по Bluetooth с другого устройства и воспроизведении музыки, когда это устройство находится в режиме ожидания (кроме режима ожидания ЕСО), это устройство будет автоматически включено.
• При разрыве соединения по Bluetooth с другого устройства при установленном параметре Bluetooth в качестве аудионисточника данное устройство автоматически выключится (перейдет в режим ожидапия).
• Если в качестве аудиоисточпика выбран Bluetooth, дапное устройство автоматически выключится (перейдет в режим ожидания), при условии что в течение 20 минут не будет активно ни одно подключение по Bluetooth и не будут выполняться какие-либо действия.

◆ Простое подключение

Для смартфонов с функцией NFC (Near Field Communication — коммуникация ближнего поля) можно с легкостью выполнять операцию подключения, просто удерживая смартфон над знаком NFC (необходимо заранее включить устройство и функцию NFC смартфона).

1 Удерживайте смартфон над знаком NFC.

2Выполните операцию подключения на смартфоне (для получения подробной информации см. руководство пользователя смартфона).

Это устройство обозначается на смартфоне как "TSX-B235 Yamaha" или "TSX-B235D Yamaha".

• При запросе ключа доступа введите значение "0000".
• Если выполнить подключение не удается, медлепю подвигайте смартфоном над знаком NFC.
• Если смартфон в чехле, спимите его.

Повторное подключение устройства по Bluetooth

После первой установки соединения все последующие подключения устройства с Bluetooth будут проходить быстро.

◆ Подключение с аудиосистемы

Нажмите кнопку ⚙️ чтобы выбрать в качестве аудиоисточника Bluetooth.

На дисплее передней панели начнет мигать индикатор Bluetooth, при этом дашное устройство будет искать другое устройство, которое подключалось к нему по Bluetooth последним, а затем будет установлено соединение (на другом устройстве предварительно должна быть включена функция Bluetooth).

После установки соединения по Bluetooth индикатор Bluetooth будет гореть постоянно, а на дисплее появится имя другого устройства.

◆ Подключение с другого устройства

В настройках Bluetooth другого устройства включите функцию Bluetooth.
В списке подключений по Bluetooth другого устройства выберите это устройство (TSX-B235 Yamaha или TSX-B235D Yamaha).

После установки соединения по Bluetooth на дисплее передней панели устройства отобразится имя другого устройства.

• Если данное устройство находится в режиме ожидания ECO, подключение к нему другого устройства по Bluetooth невозможно (стр. 5).
• При использовании смартфона с функцией NFC, который уже подключался ранее, для установки подключения по Bluetooth удерживайте его над знаком NFC.

Разрыв подключения по Bluetooth

Если во время использования подключения по Bluetooth будет выполнена одна из приведенных ниже операций, подключение по Bluetooth будет разорвано.

• Удержание кнопки источника Bluetooth на этом устройстве или ✝ на пульте ДУ.
• Выключение устройства.
• Выключение настройки Bluetooth другого устройства.
• Удержание смартфона с функцией NFC над знаком NFC во время подключения Bluetooth.

ПРОСЛУШИВАНИЕ DAB-СТАНЦИЙ (только TSX-B235D)

DAB (Digital Audio Broadcasting, цифровое аудиовещание) и DAB+ используют цифровые сигналы для обеспечения большей четкости звука и большей надежности приема сигнала по сравнению с аналоговыми сигналами.

DAB ^+ основывается на стандартной технологии DAB, но использует более эффективный аудиокодек.

DAB и DAB ^+ передаются блоками данных, “ансамблями сигналов”, которые могут содержать несколько радиостанций, транслируемых в одно время.

DAB и DAB ^+ могут также включать большой объем текстовой информации, что позволяет выбирать станции по названиям.

Другая информация, например название ансамбля или данные о состоянии цифрового сигнала, может отображаться на дисплее передней панели данного устройства.

Описание "DAB" в этом руководстве может также относиться к "DAB+".

Подготовка к приему DAB-сигнала

Перед настройкой DAB-станций необходимо выполнить начальное сканирование. При первом выборе функции DAB начальное сканирование выполняется автоматически.

Для прослушивания DAB-станции подключите антенну (стр. 3).

Нажмите кнопку RADIO, чтобы выбрать DAB в качестве аудиоисточника.

Начнется сканирование. Во время сканирования индикатор выполнения отображастся на дисплее передней панели.

После завершения сканирования число доступных DAB-станций отобразится на дисплее передней панели.

После выполнения начального сканирования сохраненная информация о DAB-станциях и предварительные настройки DAB-станций удаляются.

◆ Повторное выполнение начального сканирования (только с пульта ДУ)

12

1 Нажмите и удерживайте кнопку MEMORY на пульте ДУ. Появится сообщение “DAB INIT SCAN” и будет мигать сообщение “Press MEMORY”.

2 Нажмите кнопку MEMORY. Начистся сканирование.

Выбор DAB-станции

1

1 Нажмите кнопку RADIO, чтобы выбрать DAB в качестве аудиоисточника.
2 Нажмите кнопку TUNING «/», чтобы выбрать DAB-станцию.

Пока принимается сигнал DAB, информация о DAB-станции будет отображаться на дисплее передней панели.

Если данному устройству не удается получить сигнал DAB, вместо названия DAB-станции будет отображаться сообщение "Off Air".

①Дополнительный индикатор.

Некоторые станции используют подстанции (или дополнительные станции).

Если воспроизводится сигнал дополнительной станции, отображается дополнительный индикатор.

②Индикатор уровня сигнала.
Определяет текущий уровень сигнала.
③Номер предварительной настройки
④Название DAB-станции

◆ Отображение информации (только с пульта ДУ)

При нажатии кнопки DISPLAY на пульте ДУ информация на дисплес передней панели будет отображаться в следующем порядке.

• STATION LABEL, PRESET NUMBER
• DLS (Dynamic Label Segment)
• ENSEMBLE LABEL
• CHANNEL/FREQ (метка и частота канала)
• SIGNAL QUALITY
• AUDIO FORMAT (аудиоформат, DRC)

◆ Информация о частоте DAB

Данное устройство принимает только частоту из диапазона III.

Частота	Метка канала	Частота	Метка канала
174.928 5А 197.648 8В		220.352	11С
176.640 5В	199.360 8С		222.064
178.352 5С	201.072 8Д 223.936		12А
180.064 5Д 202.928 9А 225.648		12В
181.936 6А 204.640 9В		227.360	12С
183.648 6В	206.352 9С		229.072
185.360 6С	208.064 9Д 230.784		13А
187.072 6Д 209.936	10А		232.496
188.928 7А 211.648	10В		234.208
190.640	7В	213.360	10С
192.352	7С	215.072	10Д
194.064 7Д 216.928	11А		239.200
195.936 8А 218.640	11В

Частота	Метка канала
11D
12D
235.776	13D
237.488	13E

Предварительная настройка DAB-станций (только с пульта ДУ)

Используйте функцию предварительной настройки для сохранения 30 любимых радиостанций.

1 Нажмите кнопку RADIO, чтобы выбрать DAB в качестве аудиоисточника.
2 Нажмите кнопку TUNING « чтобы выбрать станцию, которую необходимо предварительно задать.
3 Нажмите кнопку MEMORY. На дисплее появится сообщение "PRESET MEMORY", а номер предварительно заданной радиостанции будет мигать.
4 Нажмите кнопку RESET <//>, чтобы выбрать номер предварительно заданной радиостанции, которую необходимо сохранить.

• Самый малепький номер предварительно задапной радиостанции, который еще не был сохранен, будет выбран в первую очередь.
• Если вы хотите отменить предварительную настройку, нажмите кнопку ■.
• Если вы выбираете номер предварительно заданной радиостанции, под которым уже была сохранена радиостанция, она будет заменена на новую радиостанцию.

5 Нажмите кнопку MEMORY.

DAB-станция будет сохранена.

После окончания предварительной настройки на дисплее появится сообщение "Completed!".

◆ Удаление сохраненной предварительно настроенной радиостанции

1 Нажмите кнопку RADIO, чтобы выбрать DAB в качестве аудиоисточника.
2 Нажмите кнопку MEMORY на пульте ДУ. На дисплее появится сообщение "PRESET MEMORY", а номер предварительно заданной радиостанции будет мигать.
3 С помощью кнопки TUNING «/» выберите операцию удаления предварительно настроенной радиостанции. На дисплее появится сообщение "PRESET DELETE".
4 Нажмите кнопку PRESET <//>, что бы выбрать номер предварительно заданной радиостанции, которую необходимо удалить.

Если вы хотите отменить удаление, нажмите кнопку ■.

5 Для завершения операции нажмите кнопку MEMORY Настроенная радиостанция будет удалена, и на дисплее появится сообщение "Deleted!".

Выбор предварительно заданных DAB-станций

1 Нажмите кнопку RADIO, чтобы выбрать DAB в качестве аудиоисточника.
2 Нажмите кнопку RESET </>, чтобы выбрать DAB-станцию для прослушивания.

Вы можете выбрать только те предварительно настроенные радиостанции, которые были сохранены.

ПРОСЛУШИВАНИЕ FM-РАДИОСТАНЦИЙ

Выбор FM-радиостанции

Для прослушивания FM-радиостанции подключите антенну (стр. 3).

1 Нажмите кнопку источника RADIO, чтобы выбрать FM-радиостанцию в качестве аудиоисточника.
2 Настройте FM-радиостанции.

Автоматическая настройка: нажмите и удерживайте кнопку TUNING « / ».

Ручная настройка: нажмите кнопку TUNING «/» несколько раз.

!

Если пастройку радиостанции выполнять вручную во время приема FM-сигпала, будет воспроизводиться монофонический звук.

◆ Отображение информации (только с пульта ДУ)

При нажатии кнопки DISPLAY на пульте ДУ информация на дисплее передней панели будет отображаться в следующем порядке.

Номер и частота предварительно настроенной радиостанции ↔ Статус приема\*

* Пример индикации статуса приема.

TUNED/STEREO: сильный FM-сигнал стерсофонического вещания.

TUNED/MONO: FM-сигнал монофонического вещания (даже если FM- радиостанция транслируется в стерсоформате, при слабом сигнале прием будет монофоническим).

Not TUNED: сигнал радиовещания отсутствует.

Отображение информации о радиостанциях с сигналом системы радиоданных

При нажатии кнопки DISPLAY на пульте ДУ во время приема радиостанций с сигналом системы радиоданных информация на дисплее передней панели будет отображаться в следующем порядке.

- PS (вещание программы) - PTY (тип программы) - R T (радиотекст) - CT (показания часов) - Статус приема - Номер и частота предварительно настроенной радиостанции

!

Если сигнал радиостанции с сигналом системы радиоданных слишком слабый, данный аппарат, возможно, не сможет припимать информацию системы радиоданных в полной мере. В частности, для информации RT (радиотекст) требуется большая полоса пропускания, поэтому она может быть доступна в меньшей степени по сравнению с другими типами информации.

Предварительная настройка FM-радиостанций (только с пульта ДУ)

Используйте функцию предварительной настройки для сохранения 30 любимых радиостанций.

Сначала нажмите кнопку источника RADIO, чтобы выбрать FM-радиостанцию в качестве аудиоисточника.

◆ Автоматическая предварительная настройка

Данный метод позволяет автоматически настраивать и автоматически предварительно задавать только радиостанции с хорошим качеством приема.

◆ Ручная предварительная настройка

1 Нажмите и удерживайте кнопку MEMORY. Появится сообщение "AUTO PRESET", и сообщение "Press MEMORY" будет мигать.

2 Нажмите кнопку MEMORY.

Начистся автоматическая предварительная настройка. После окончания предварительной настройки на дисплее появится сообщение “Completed!”.

При выполнении автоматической предварительной настройки все сохраненные радиостанции удаляются и сохраняются новые радиостанции.

Если необходимо остановить автоматическую предварительную настройку до ее завершения, нажмите кнопку ■.

1 Нажмите кнопку TUNING «, чтобы настроить радиостанцию, которую необходимо предварительно задать.

2 Нажмите кнопку MEMORY.

На дисплее появится сообщение "PRESET MEMORY", а номер предварительно заданной радиостанции будет мигать.

3 Нажмите кнопкуPRESET «, чтобы выбрать номер предварительно заданной радиостанции, которую необходимо сохранить.

• Самый маленький номер предварительно заданной радиостанции, который еще не был сохранел, будет выбран в первую очередь.
• Если вы хотите отменить предварительную настройку, нажмите кнопку ■.
• Если вы выбираете номер предварительно задапной радиостанции, под которым уже была сохранена радиостанция, она будет заменена на новую радиостанцию.

4 Нажмите кнопку MEMORY.

После окончания предварительной настройки на дисплее появится сообщение "Completed!".

◆ Удаление сохраненной предварительно настроенной радиостанции

Нажмите кнопку MEMORY на пульте ДУ. На дисплее появится сообщение "PRESET MEMORY", а номер предварительно настроенной радиостанции будет мигать.
2 С помощью кнопки TUNING «/» выберите операцию удаления предварительно настроенной радиостанции. На дисплее появится сообщение "PRESET DELETE".
3 Нажмите кнопкуPRESET <//>, чтобы выбрать номер предварительно заданной радиостанции, которую необходимо удалить.

Если вы хотите отменить удаление, пажмите кнопку

4 Для завершения операции нажмите кнопку MEMORY. Настроенная радиостанция будет удалена, и на дисплее появится сообщение "Deleted!".

Выбор предварительно настроенных FM-радиостанций

1 Нажмите кнопку источника RADIO, чтобы выбрать FM-радиостанцию в качестве аудиоисточника.
2 Нажмите кнопку PRESET </>, чтобы выбрать FM-радиостанцию для прослушивания.

Вы можете выбрать только те предварительно настроенные радиостанции, которые были сохранены.

ИСПОЛЬЗОВАНИЕ ФУНКЦИИ БУДИЛЬНИКА (IntelliAlarm)

Устройство имеет функцию будильника, которая воспроизводит мелодию с аудиоисточников или набор звуковых сигналов (встроенный звук будильника) в установленное время различными способами. Функция будильника имеет следующие характеристики.

◆ 3 типа будильников

Устройство имест 3 типа будильников, сочетающие музыку и звуковые сигналы.

SOURCE+BEEP	Выбранный аудиоисточник и звуковой сигнал воспроизводятся в установленное время.Воспроизведение источника с постепенным повышением громкости до установленного уровня начнется за 3 минуты до заданного времени. В заданное время раздастся звуковой сигнал.
SOURCE	Выбранный аудиоисточник воспроизводится в установленное время. Громкость постепенно увеличивается до установленного уровня.
BEEP	В установленное время воспроизводится только звуковой сигнал.

◆ Различные аудиоисточники

Можно выбрать аудио CD, CD с данными, USB-устройство или DAB*/FM. Следующие способы воспроизведения также можно выбрать в зависимости от аудиоисточника:

Источник	Способ воспроизведения	Функция
Аудио CD	Выбранная дорожка	Выбранная дорожка будет воспроизводиться повторно.
	Возобновление (RESUME)	Будет воспроизводиться дорожка, которая проигрывалась последний раз.
CD с данными/USB-устройство	Папка	Выбранная папка будет воспроизводиться повторно.
	Возобновление (RESUME)	Будет воспроизводиться дорожка, которая проигрывалась последний раз.
DAB*/FM	Предварительно настроенная радиостанция	Будет воспроизводиться выбранная предварительно настроенная радиостанция.
	Возобновление (RESUME)	Будет воспроизводиться DAB-*/FM-станция, которая прослушивалась в последний раз.

* Только TSX-B235D

!

Невозможно выбрать Bluetooth или AUX в качестве аудиоисточника.

◆Повторение сигнала

Функцию повторения сигнала можно активировать для воспроизведения сигнала будильника через 5 минут (стр. 20).

Установка сигнала будильника

◆ Установка времени и типа будильника

!

Если устройство переведено в режим ожидания ECO, функция сигнала будильника работать не будет. Для использования функции будильника установите переключатель CLOCK на задней панели в положение ON (стр. 3).

1

2

3

Время сигнала

1 Нажмите кнопку SET.

Индикатор будильника ( ([]) ) будет мигать.

2 Задайте сигнал будильника.

Задаваемые параметры ①-⑤ описаны ниже.

С помощью кнопок -/+ выберите числовое значение и нажмите кнопку ENTER для подтверждения.

Пункты меню	Значение или диапазон
1 ALARM SELECT	* Этот пункт можно выбрать после использования приложения “DTA CONTROLLER” для установки будильника (стр. 21). Если приложение “DTA CONTROLLER” не используется, перейдите к пункту 2.ONE DAY: сигнал будильника, который будет воспроизводиться только один раз в установленное время.WEEKLY: будильник, время которого можно задать для каждого дня недели (задается только с помощью приложения “DTA CONTROLLER”).Если выбрано значение WEEKLY, процесс настройки сигнала будильника завершается.
2 ALARM TIME	Выполните настройки в последовательности часы → минуты.
3 ALARM TYPE	Выберите значение SOURCE+BEEP, SOURCE или BEEP. Подробнее см. в разделе “3 типа будильников” (стр. 18).Если выбрано значение BEEP, перейдите к пункту 5.
4 ALARM SOURCE(если выбрано значение SOURCE+BEEP или SOURCE в качестве типа сигнала)	CD: воспроизведение музыки с CD-диска.Укажите номер дорожки (CD с данными: номер папки) (RESUME ^*1 , 1–99).USB: воспроизведение музыки с USB-устройства.Укажите номер папки (RESUME, 1–999).DAB ^*2 /FM: воспроизведение DAB- ^*2 /FM-станции.Укажите номер предварительно настроенной радиостанции (RESUME, 1–30).!Если в установленное время воспроизведение выбранного источника невозможно, воспроизводится звуковой сигнал.
5 ALARM VOLUME	Задайте громкость (5–60) сигнала будильника.

*1 Если выбран способ RESUME при указании композиции/папки/номера радиостанции, будет воспроизводиться композиция/папка/радиостанция, которая воспроизводилась в последний раз (возобновление воспроизведения).
*2 Только TSX-B235D

Завершите настройку параметров.

После настройки параметра VOLUME в пункте ⑤ на дисплее появится сообщение “Completed!” и настройки будут подтверждены.

Сигнал будет включен, и загорится индикатор будильника ( [[]] ).

!

- При нажатии кнопки SET во время данной процедуры происходит подтверждение настроек сигнала с учетом текущих заданных значений, и процедура завершается.

- Для отмены настроек будильника в середине процесса настройки нажмите кнопку 🔊.

◆ Включение и выключение будильника

Нажмите кнопку ALARM, чтобы включить или выключить будильник.

Если функция будильника включена, отображается индикатор будильника ( ), а также время срабатывания.

При повторном нажатии кнопки ALARM индикатор будильника ( [●] ) и будильник будут отключены.

Если устройство находится в режиме ожидания ЕСО, будильник работать не будет (стр. 5).

Операции во время воспроизведения сигнала будильника

Когда наступает заданное время, воспроизводится выбранный сигнал будильника. Во время воспроизведения доступны перечисленные ниже действия.

Для приостановки сигнала (функция повторения сигнала)

Нажмите кнопку SNOOZE/SLEEP.

При этом воспроизведение сигнала прекратится и возобновится снова через 5 минут.

Если в качестве типа сигнала выбрано значение SOURCE + BEEP, нажмите кнопку SNOOZE/SLEEP один раз, чтобы выключить звуковой сигнал, и два раза, чтобы остановить воспроизведение аудиоисточника.

Через 5 минут после остановки воспроизведения аудиоисточника он снова начнет постепенно усиливаться и звуковой сигнал возобновится.

◆ Для выключения будильника

Нажмите кнопку ALARM или

• Отключить будильник также можно, удерживая кнопку SNOOZE/SLEEP.
• Если вы не отключите будильник, он отключится автоматически через 60 минут вместе с устройством.
• Установленное время сигнала будет сохранено даже при выключении будильника. При повторном включении будильника с помощью кнопки ALARM звук сигнала будет воспроизводиться с заданными ранее настройками будильника.

ИСПОЛЬЗОВАНИЕ ПРИЛОЖЕНИЯ "DTA CONTROLLER"

Установка приложения DTA CONTROLLER на мобильном устройстве, таком как смартфон или планшетный компьютер, дает возможность использовать множество дополнительных полезных функций этого устройства.

Функции

• Включение и выключение устройства
• Регулировка громкости
- Установка функции будильника (IntelliAlarm) (стр. 19)
• Воспроизведение песен, сохраненных на мобильном устройстве

Мобильное устройство нужно подключить к этому устройству через подключение Bluetooth (стр. 10).

Для получения подробной информации выполните поиск "DTA CONTROLLER" в App Store или Google Play™.

На дисплее передней панели отображается информация о задаплом ежепедельном сигнале.

ИСПОЛЬЗОВАНИЕ ТАЙМЕРА ПЕРЕХОДА В РЕЖИМ ОЖИДАНИЯ

По истечении указанного времени устройство выключится автоматически.

Нажмите кнопку SNOOZE/SLEEP несколько раз, чтобы задать время, по истечении которого устройство должно выключиться. Можно установить значение 30, 60, 90, 120 или OFF минут.

После того, как время выбрано, включается таймер перехода в режим ожидания и соответствующий индикатор (27) появится на дисплее передней панели.

Если пажать кнопку SNOOZE/SLEEP, когда таймер перехода в режим ожидания активирован, то настройки таймера перехода в режим ожидания будут отменены.

УСТАНОВКА ФУНКЦИИ АВТОМАТИЧЕСКОГО ПЕРЕХОДА В РЕЖИМ ОЖИДАНИЯ (только с устройства)

Путем включения функции автоматического перехода в режим ожидания устройство будет автоматически выключаться (переходить в режим ожидания) в ситуациях ниже.

• В течение 8 часов не выполнялось никаких операций.
• В течение 20 минут после остановки воспроизведения CD-диска/USB-устройства не выполнялось никаких операций.

Нажмите кнопку ▶на устройстве и удерживайте ее в течение не менее 3 секунд, чтобы включить/выключить функцию автоматического перехода в режим ожидания.

При включении функции автоматического перехода в режим ожидания на дисплее появится сообщение "AUTO PWR STBY ON"; при выключении функции автоматического перехода в режим ожидания на дисплее появится сообщение "AUTO PWR STBY OFF".

- По умолчанию эта настройка включена.

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

В случае возникновения проблем при использовании устройства сначала обратитесь к следующему списку. Если устранить проблему с помощью предложенных способов не удается, или если проблема не указана в списке, выключите устройство и отсоедините от сети электропитания, затем обратитесь к ближайшему авторизованному дилеру Yamaha или в сервисный центр.

Общие

Проблема Причина	Решение
Из колопок не слышен звук.	Возможно, установлен минимальный уровень громкости или звук выключен.	Отрегулируйте уровень громкости.
	Неправильно выбран источник.	Выберите соответствующий источник.
	Подключены наушники.	Отсоедините наушники.
	Звук подключенного внешнего устройства недостаточно громкий.	Увеличьте громкость внешнего устройства.
Внезапное отключение звука.	Установлен таймер перехода в режим ожидания (стр. 21).	Включите устройство и снова воспроизведите источник.
Звук надломлен/искажен, или присутствует аномальный шум.	Громкость входящего источника чрезмерна, или громкость этого устройства чрезмерна (особенно низкие частоты).	Отрегулируйте громкость с помощью регулятора VOLUME или отрегулируйте низкие частоты с помощью EQ (стр. 6). Если воспроизведение выполняется с внешнего источника, уменьшите громкость внешнего источника.
Ус т р о й с т во работает ненадлежащим образом.	Произошел сильный скачок папряжения, например из-за вспышки молпии или избыточного статического электричества, или произошло падение напряжения.	Выключите устройство и отключите кабель питания. Подождите около 30 секунд, затем подключите кабель питания и включите устройство.
Система после включения сразу же отключается.
Цифровое или высокочастотное оборудование с создаст помехи.	Устройство расположено слишком близко к цифровому или высокочастотному оборудованию.	Установите аппарат дальше от такого оборудования.
Сброшесны настройки часов.	Устройство не включалось около недели.	Если питание было отключено в течение недели, произойдет сброс параметров времени. В этом случае выполните настройку часов повторю (стр. 5).
Мигают часы и устройство невозможно использовать.	Переключатель CLOCK находится в положении SET, и выполняется процесс настройки часов.	Установите переключатель CLOCK в положение ON или OFF (стр. 3).
Звук сигнала не слышно.	Переключатель CLOCK находится в положении OFF или SET.	Установите переключатель CLOCK в положение ON (стр. 3).
На дисплес передней панели отображается сообщение “ALARM not work” и не удается установить сигнал.
Ус т р о й с т во неожиданно выключается.	Возможно, сработала функция автоматического перехода в режим ожидания.	Это устройство выключается, если в течение 20 минут после остановки воспроизведения USB-устройства или CD-диска не выполнялось никаких операций, или если устройство оставалось включенным в течение 8 часов или болес и при этом не выполнялось никаких операций (стр. 21).
Дисплей передней панели тускнеет.	Для параметра яркости дисплея передней папели выбрано значение AUTO.	Измените значение параметра яркости на любое, кроме AUTO (стр. 6). Или убедитесь, что датчик яркости (стр. 3) не закрыт.

Воспроизведение CD-дисков

Проблема Причина	Решение
Не удается вставить диск.	Другой диск уже вставлен.	Извлеките диск с помощью кнопки ▲ЕJECT.
	Вы пытаетесь вставить диск, который не может использоваться данным устройством.	Используйте диск, поддерживаемый устройством («» стр. 25).
Операции, выполняемые некоторыми кнопками, не работают.	В устройство загружен несовместимый диск.	Используйте диск, поддерживаемый устройством («» стр. 25).
Воспроизведение пе начинается сразу после нажатия кнопки ▶II (немедленная остановка).	Диск загрязнен.	Протрите диск («» стр. 25).
	В устройство загружен несовместимый диск.	Используйте диск, поддерживаемый устройством («» стр. 25).
	Если устройство было перенесено из холодного места в теплое, возможно, на линзе чтения диска образовался конденсат.	Подождите один или два часа, пока устройство не достигнет комнатной температуры, а затем повторите попытку.
На дисплее передней панели отображается сообщение “по operation”, и невозможно вставить или извлечь диск.	Выполняются настройки часов/будильника/тембра. Или воспроизводится сигнал будильника.	Завершите пастройки часов/будильника/тембра. Или остановите воспроизведение звукового сигнала будильника.
Когда вставляется диск, на дисплес передней пансли отображается сообщение “CD No Disc” или “CD Unknown”.	В устройство загружен песовместимый диск.	Используйте диск, поддерживаемый устройством (стр. 25).
	Диск загрязпеп, или к нему прилип посторопний предмет.	Протрите диск. Или удалите посторопний предмет, который прилип к диску (стр. 25).
	На диске отсутствуют воспроизводимые файлы.	Используйте диск, содержащий воспроизводимые файлы (стр. 25).
	Диск вставлен верхней стороной вниз.	Вставьте диск, направив сторону с этикеткой вверх.

Воспроизведение USB-устройства

Проблема Причипа	Решение
Не воспроизводится файл MP3/WMA, содержащийся на USB-устройстве.	USB-устройство не распознано.	Убедитесь, что USB-устройство подключено к порту USB, а не к порту CHARGING.Выключите это устройство и заново подключите к нему USB-устройство. Если с помощью описанных выше способов решения устранить проблему не удается, значит USB-устройство не воспроизводится на данном устройстве (встр. 25).
	На USB-устройстве отсутствуют воспроизводимые файлы.	Используйте USB-устройство, содержащее воспроизводимые файлы (встр. 25).
При подключении USB-устройства на дисплее передней панели отображается сообщение “USB OverCurrent”, а затем дисплей передней папели отключается.	К устройству подсоединено песовместимое USB-устройство. Либо USB-устройство пеплотно подключено к устройству.	Выключите это устройство и заново подключите к нему USB-устройство. Если после этого устранить проблему не удается, значит USB-устройство пе воспроизводится на дашом устройстве (встр. 25).

Bluetooth

Проблема Причина	Решение
Невозможно подключить данное устройство к другому.	Другое устройство не поддерживает A2DP.	Выполните подключение к устройству, поддерживающему A2DP.
	АдаптерBluetoothили инос подключаемое к аудиосистеме устройство имеет пароль, отличный от “0000”.	Используйте адаптерBluetoothили инос устройство с паролем “0000”.
	Подключаемые устройства находятся на слишком большом расстоянии друг от друга.	Переместите другое устройство поближе к данному устройству.
	Рядом находится устройство (микроволновая печь, беспроводная сеть LAN и т. п.), работающее на частоте 2,4 ГГц.	Уберите подключаемое устройство от устройства, генерирующего радиочастотные сигналы.
Невозможно установить соединение поBluetooth.	Дашное устройство не зарегистрировано в списке подключений поBluetoothдругого устройства.	Повторно выполните подключение (стр. 10).
Не воспроизводится звук, или он прерывается во время воспроизведения.	Соединение данного устройства поBluetoothс другим устройством разорвано.	Повторно выполните подключение поBluetooth(стр. 1 1 ).
	Подключаемые устройства находятся на слишком большом расстоянии друг от друга.	Переместите другое устройство поближе к данному устройству.
	Рядом находится устройство (микроволновая печь, беспроводная сеть LAN и т. п.), работающее на частоте 2,4 ГГц.	Уберите подключаемое устройство от устройства,генерирующего радиочастотные сигналы.
	ФункцияBluetoothдругого устройства выключена.	Включите функциюBluetoothв настройках другого устройства.
	Другое устройство не настроено для передачи аудиосигнала поBluetoothданному устройству.	Убедитесь, что функцияBluetoothдругого устройства настроена корректно.
	Другое устройство не настресно для подключения к данному.	Настройте другое устройство для подключения к данному.
	Громкость другого устройства установлена на минимум.	Увеличьте уровень громкости.

Прием DAB-сигнала (только TSX-B235D)

Проблема Причина	Решение
Не удается настроить ни одну DAB-станцию.	Не была выполнена процедура начального скапирования.	Выполнить процедуру начального скапирования (встр. 1 2).
	Неправильно подключена антенна.	Убедитесь в том, что антенна подключена правильно (встр. 3).
	В вашем регионе нет DAB-покрытия.	Обратитесь к дилеру или посетите веб-сайт WorldDMB по адресу “http://www.worlddab.org”, чтобы узнать, где в вашем регионе есть DAB-покрытие.
	DAB-сигнал слишком слабый.	Измените высоту, направление или расположение антенны.
Не удается успешно выполнить процедуру начального скапирования, и на дисплее передней панели отображается сообщение “Not Found”.	DAB-сигнал слишком слабый.
	Неправильно подключена антенна.	Убедитесь в том, что антенна подключена правильно (встр. 3).
	В вашем регионе нет DAB-покрытия.	Обратитесь к дилеру или посетите веб-сайт WorldDMB по адресу “http://www.worlddab.org”, чтобы узнать, где в вашем региона есть DAB-покрытие.
Уровень приема DAB-станции слабый.	Неправильно подключена антенна.	Убедитесь в том, что антенна подключена правильно (встр. 3).
	DAB-сигнал слишком слабый.	Измените высоту, направление или расположение антенны.
Присутствуют шумовые помехи (например, шипение, потрескивание или дребезжанис).	Переместите антенну.
	DAB-сигнал слишком слабый.
Информация о DAB-станции не отображается, или отображается петочная информация.	DAB-станция может быть временно недоступка, или станция DAB-вещания пе предоставляет такой информации.	Обратитесь на станцию DAB-вещания.

Прием FM-радиостанций

Проблема Причина	Решение
Большое количество шума.	Неправильно подключела антешна.	Убедитесь, что антешна подключена правильно (стр. 3), или используйте имеющуюся в продаже наружную антенну.
	Антенна расположена слишком близко к устройству или к электронному прибору.	Расположите антенну на максимально далеком расстоянии от устройства или электронного прибора.
Большое количество шума во время стереофонического вещания.	Выбранная радиостанция находится далеко от места приема или в регионе слабый радиосигнал.	Попробуйте выполнить ручную настройку, чтобы улучшить качество сигнала (стр. 15), или используйте имеющуюся в продаже наружную антенну.
Слабый радиосигнал даже при использовании наружной антенны. (Звук искажен.)	Имеет место многолучевое отражение или другие радиопомехи.	Измените высоту, направление или расположение антепцы (стр. 3).

Пульт ДУ

Проблема Причина	Решение
Пульт ДУ работаетнснадлежащим образом.	Пульт ДУ находится за пределами рабочегодиапазона.	Для получения информации о пределах рабочегодиапазона пульта ДУ см. раздел “Использованиепульта ДУ” (стр. 1).
	На приемник сигнала пульта ДУ наустройстве (стр. 3) попадают прямыесолнечные лучи или свет (от флуорессцентнойлампы инверторного типа).	Измените освещение или положение устройства.
	Истек срок годности батарейки.	Замените батарейку на новую (стр. 1).
	Между приемником сигнала пульта ДУ наустройстве (стр. 3) и пультом ДУнаходится препятствие.	Устраните препятствие.

ПРИМЕЧАНИЯ О ДИСКАХ И USB-УСТРОЙСТВАХ

Информация о CD-дисках

Это устройство поддерживает диски аудио CD, CD-R*, CD-RW со следующими логотипами.

* ISO 9660 формат CD-R/RW

Данное устройство способно воспроизводить диски, имеющие любой из перечислепных выше логотипов. Логотип диска напечатан на диске и обложке диска.

• Не загружайте в данное устройство диски любых других типов. Это может привести к повреждению устройства.
  • Диски CD-R/RW не удается воспроизвести, если они не были финализированы.
• В зависимости от характеристик диска или условий записи воспроизведение некоторых дисков может быть невозможным.
• Не используйте диски нестандартной формы (например, в виде сердца).
• Не используйте диски, на поверхности которых имеется много царашин.
• Не вставляйте диски, имеющие трещины, деформированные или склеенные диски.
• Не используйте диски размером 8 см.

Обращение с диском

• Не прикасайтесь к поверхности диска. Держите диск за края (и центральное отверстие).
• Не используйте карандаш или маркер с заостренным концом для нанесения надписей на диск.
• Не применяйте к диску клейкую ленту, наклейки, клей и т.д.
• Не используйте защитное покрытие с целью предотвращения возникновения царашин на диске.
• Не вставляйте одновременно более одного диска в слот для диска. Это может привести к повреждению данного устройства и самих дисков.
• Не вставляйте посторонние предметы в слот для диска.
• Не подвергайте диски воздействию прямых солнечных лучей, высокой температуры, высокой влажности или пыльных условий.

Предупреждение

• В случае загрязнения диска протрите его чистой, сухой тканью от центра к краям. Не используйте жидкость для стирания надписей или разбавитель.
• Во избежащие возникновения неисправности не используйте доступное в продаже средство для очистки линз.

Информация о USB-устройствах

Это устройство поддерживает запоминающие USB-устройства большой емкости (например, устройства флэш-памяти или портативные аудиопроигрыватели), в которых используется формат FAT16 или FAT32.

• Некоторые устройства могут работать неправильно, даже если они удовлетворяют техническим требованиям.
• Не подключайте другие устройства, отличные от запоминающих USB-устройств большой емкости (например, зарядные USB-устройства или USB-концентраторы), персональные компьютеры, устройства для чтения карт памяти, внешние жесткие диски и т.д.
• Компания Yamaha не будет нести ответственность за какой бы то ни было ущерб или потерю данных на USB-устройстве, произошедшие во время его подключения к данному устройству.
• Воспроизведение и подача питания на USB-устройства всех типов не гарантируется.
• USB-устройства с кодировкой использовать нельзя.

О файлах MP3 и WMA

- Устройство может воспроизводить следующие типы файлов.

Файл	Скорость передачи данных (кбит/с)	Частота дискретизации (кГц)
MP3 8–320**	16–48
WMA 16–320**	22,05–48

** Поддерживается постоянная и переменная скорость передачи данных.
- Ниже приведено максимальное количество файлов/папок, которое можно воспроизвести на устройстве.

	CD сданными	USB-устройство
Максимальное общесеколичество файлов	512 9999
Максимальное количество папок	255	999
Максимальное количествофайлов в одной папке	511 255

- Воспроизведение файлов, защищепных авторским правом, не поддерживается.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

◆РАЗДЕЛ ПРОИГРЫВАТЕЛЬ

CD

• Носитель CD, CD-R/RW
• Аудиоформат ......аудио CD, MP3, WMA

LASER

• Тип.... полупроводниковый лазер GaAs/GaAlAs
  • Длина волны .... 790 нм
• Выходная мощность ....7 мВт

USB

- Аудиоформат ....MP3, WMA

AUX

- Входной разъем ...... мини-штекер СТЕРЕО 3,5 мм

◆РАЗДЕЛ Bluetooth

• Версия Bluetooth ....вер. 2.1+EDR
- Поддерживаемый профиль.....A2DP
- Поддерживаемые кодеки ...... SBC, AAC, aptX®
- Выходная мощность беспроводной сети .... Bluetooth Класс 2
- Максимальное расстояние между устройствами .....10 м (без препятствий)

◆РАЗДЕЛ УСИЛИТЕЛЬ

• Максимальная выходная мощность .....15 Вт + 15 Вт (6 Ω 1 кГц, 10 % КИС)
• Наушники......мини-штекер СТЕРЕО 3,5 мм (адаптивное сопротивление от 16 до 32 Ω)

◆РАЗДЕЛ ТЮНЕР

Диапазон настройки

• DAB/DAB ^+ (только TSX-B235D) ..... от 174 до 240 МГц (диапазон III)
• FM....от 87,50 до 108,00 МГц

◆ОБЩИЕ ХАРАКТЕРИСТИКИ

• Источник питания .... 230 В переменного тока, 50 Гц
• Энергопотребление .... 30 Вт
• Энергопотребление в режиме ожидания ....3,8 Вт или меньше (в режиме ожидания)/ 0,5 Вт или меньше (в режиме ожидания ЕСО)
• Размеры (Ш × В × Г)....(TSX-B235) 370 × 110 × 234 мм ....(TSX-B235D) 370 × 110 × 239 мм
  • Bec....(TSX-B235) 3,92 кг ....(TSX-B235D) 3,92 кг

Технические характеристики могут быть изменены без предварительного уведомления.

iPod, iPhone, iPad

“Made for iPod”, “Made for iPhone” и “Made for iPad” означает, что электронные принадлежности предназначено специально для подключения iPod, iPhone или iPad, соответственно, и было сертифицировано разработчиком на соответствие стандартам технических характеристик компании Apple. Компания Apple не несет ответственности за работу данного устройства или его соответствие стандартам безопасности и регулятивным нормам. Обратите внимание, что использование этих принадлежностей вместе с iPod, iPhone или iPad может повлиять на эффективность беспроводного соединения.

Предназначено для:

iPhone 6 Plus, iPhone 6, iPhone 5s, iPhone 5c, iPhone 5, iPhone 4s, iPhone 4, iPhone 3GS

iPad Air 2, iPad mini 3, iPad Air, iPad mini 2, iPad mini, iPad (3-e и 4-e поколение), iPad 2

iPod touch (4-e и 5-e поколение)

(По состоянию на май 2015 г.)

iPhone, iPad, iPad Air, iPad mini и iPod touch являются товарными знаками Apple Inc., зарегистрированными в США и других странах.

© 2013 CSR plc и группа компаний.

Знак aptX® и логотип aptX являются товарными знаками компании CSR plc или одной из ее совместных компаний и могут быть зарегистрированы в одной или нескольких юрисдикциях.

Знак N является товарным знаком или зарегистрированным товарным знаком NFC Forum, Inc. в США и других странах.

Данное устройство поддерживает настройку в формате вещания DAB/DAB+.

Bluetooth

• Bluetooth это технология для беспроводной связи устройств, находящихся на расстоянии около 10 метров друг от друга и использующих частотный диапазон 2,4 ГГц – диапазон, использование которого не требует лицепзирования.
• Bluetooth является зарегистрированным товарным знаком Bluetooth SIG и используется компанией Yamaha в соответствии с лицензионным соглашением.

Описание связи по Bluetooth

• Диапазон 2,4 ГГц, используемый устройствами, совместимыми с Bluetooth, это диапазон радиочастот, применяемый для многих типов оборудования. Наряду с тем, что устройства, совместимые с Bluetooth, используют технологию, минимизирующую воздействие на другие устройства, которые используют тот же диапазон, такое воздействие может привести к уменьшению скорости или расстояния передачи данных, а в некоторых случаях и к обрыву связи.
• Скорость передачи сигнала, а также расстояние, на которое его можно передать, варьируется в зависимости от расстояния между коммутируемыми устройствами, наличия препятствий, радиопомех и типа оборудования.
• Компания Yamaha не гарантирует возможность беспроводной коммутации между данным устройством и всеми другими устройствами, совместимыми с функцией Bluetooth.

Информация для пользователей по сбору и утилизации старой аппаратуры и использованных батареек

Эти знаки на аппаратуре, упаковках и в сопроводительных документах указывают на то, что подержанные электрические и электронные приборы и батарейки не должны выбрасываться вместе с обычным домашним мусором.

Для правильной обработки, хранения и утилизации старой аппаратуры и использованных батареек, пожалуйста сдавайте их в соответствующие сборные пункты, согласно вашему национальному законодательству и директив 2002/96/EC и 2006/66/EC.

При надлежащей утилизации этих товаров и батареек, вы помогаете сохранять ценные ресурсы и предотвращать вредное влияние на здоровье людей и окружающую среду, которое может возникнуть из-за несоответствующего обращения с отходами.

Pb

За более подробной информацией о сборе и утилизации старых товаров и батареек, пожалуйста обращайтесь в вашу локальную администрацию, в ваш приёмный пункт или в магазин где вы приобрели эти товары.

[Информация по утилизации в других странах за пределами Европейского Союза]

Эти знаки действительны только на территории Европейского Союза. Если вы хотите избавиться от этих предметов, пожалуйста обратитесь в вашу локальную администрацию или продавцу и спросите о правильном способе утилизации.

Обратите внимание на знак для батареек (два знака на задней стороне):

Этот знак может использоваться в комбинации со знаком указывающим о содержании химикалий. В этом случае это удовлстворяст требованиям установленными Директивой по использованию химикалий.

При возникновении цветных пятен на дисплее или помех во время использования устройства вблизи телевизора переместите аудиосистему подальше от телевизора.

Не используйте данное устройство ближе, чем в 22 см от людей с имплантированным кардиостимулятором или дефибриллятором.

Радиоволны могут оказать влияние на электропные устройства медицинского назначения. Не используйте данный аппарат вблизи таких устройств или в медицинских учреждениях.

Пользователь устройства не должен проводить инженерный анализ, декомпилировать, изменять или дезассемблировать программное обеспечение, используемое в данном устройстве, ни частично, ни в целом. Корпоративные пользователи, сотрудники самой корпорации и их партнеры по бизнесу должны соблюдать договорные запреты, оговоренные в данной статье. Если условия данной статьи или данного договора не могут быть соблюдены, пользователь должен незамедлительно прекратить использование программного обеспечения.

ПРЕДОСТЕРЕЖЕНИЕ

Использование органов управления или произведение настроек или выполнение процедур, не указанных в данной инструкции, может отразиться на выделении опасной радиации.

БЕЗОПАСНОЕ ИСПОЛЬЗОВАНИЕ ЛАЗЕРА

Данное устройство содержит лазер. Из-за опасности травмы глаз, снимать крышку или обслуживать данное устройство должен только сертифицированный обслуживающий персонал.

ОПАСНОСТЬ

Данное устройство в открытом состоянии излучает видимые лазерные лучи. Не допускайте прямого воздействия лазерных лучей на глаза. Когда данное устройство подключено к розетке, не заглядывайте внутрь устройства через слот для диска и другие отверстия.

VAROITUS
