TSX-B235D - Hi-Fi-System YAMAHA - Kostenlose Bedienungsanleitung

Produkttyp	Kompaktes Hi-Fi-System mit CD-Player, FM/AM-Tuner, Bluetooth und DAB+-Kompatibilität
Abmessungen (B x H x T)	240 x 120 x 230 mm
Gewicht	2,5 kg
Stromversorgung	100-240 V AC, 50/60 Hz (Netzadapter inklusive)
Stromverbrauch	25 W (Betrieb), <0,5 W Standby
Ausgangsleistung	2 x 15 W RMS (6 ohms)
Lautsprecher	2-Wege: Hochtöner 2,5 cm und Tieftöner 8 cm
Unterstützte Audioformate	CD, CD-R/RW, MP3, WMA, AAC (via USB)
Drahtlose Konnektivität	Bluetooth 5.0, NFC
Eingänge	1 x USB (Typ A), 1 x Aux-Eingang (3,5 mm), 1 x optischer Eingang
Ausgänge	1 x Kopfhörerausgang (3,5 mm)
Radio	FM (RDS), AM, DAB/DAB+
Hauptfunktionen	CD-Player, Radio, Bluetooth, USB-Wiedergabe, Timer, Uhr, Wecker
Pflege und Reinigung	Gerät vor Reinigung vom Netz trennen; weiches, trockenes Tuch verwenden; Lösungsmittel vermeiden
Sicherheit	Nicht Feuchtigkeit oder übermäßiger Hitze aussetzen; nur den mitgelieferten Adapter verwenden
Ersatzteile und Reparaturfähigkeit	Verfügbare Teile: Netzadapter, Fernbedienung; Reparatur durch autorisiertes Yamaha-Servicecenter
Allgemeine Informationen	Marke: Yamaha; Modell: TSX-B235D; Kategorie: Hi-Fi-System
Farbe	Schwarz
Mitgeliefertes Zubehör	Fernbedienung, FM-Antenne, Netzadapter, Bedienungsanleitung

Häufig gestellte Fragen - TSX-B235D YAMAHA

Wie verbinde ich mein Smartphone per Bluetooth mit dem Yamaha TSX-B235D?

Aktivieren Sie Bluetooth auf Ihrem Smartphone und bringen Sie es in die Nähe. Drücken Sie am Gerät die Taste PAIRING (oder halten Sie die Bluetooth-Taste gedrückt), bis die Anzeige blinkt. Wählen Sie 'Yamaha TSX-B235D' aus der Liste der verfügbaren Geräte. Sobald die Verbindung hergestellt ist, leuchtet die Anzeige dauerhaft.

Kann ich MP3-Dateien von einem USB-Stick abspielen?

Ja, schließen Sie einen USB-Stick mit FAT32-Formatierung an den USB-Anschluss auf der Rückseite an. Drücken Sie die Taste SOURCE, um 'USB' auszuwählen. Das Gerät spielt MP3-, WMA- und AAC-Dateien ab. Die Navigation erfolgt über die Bedientasten.

Wie stelle ich die Uhrzeit ein?

Drücken Sie die Taste CLOCK 2 Sekunden lang. Die Stundenanzeige blinkt. Stellen Sie die Stunden mit den Tasten +/- oder dem Drehregler ein, drücken Sie dann erneut CLOCK, um zu den Minuten zu wechseln. Wiederholen Sie den Vorgang und bestätigen Sie mit ENTER.

Was tun, wenn die CD nicht abgespielt wird oder springt?

Überprüfen Sie, ob die Disc sauber und frei von Kratzern ist. Reinigen Sie die CD mit einem weichen Tuch radial. Stellen Sie sicher, dass die Disc richtig eingelegt ist, mit dem Etikett nach oben. Wenn das Problem weiterhin besteht, versuchen Sie eine andere CD, um festzustellen, ob das Laufwerk defekt ist.

Wie programmiere ich einen Wecker?

Drücken Sie die Taste ALARM. Stellen Sie die Weckzeit mit den Tasten +/- ein. Bestätigen Sie mit ENTER. Wählen Sie die Quelle (Summen, Radio, CD) und stellen Sie die Lautstärke ein. Das Weckersymbol wird angezeigt, wenn der Wecker aktiviert ist.

Kann ich Kopfhörer an diesem Gerät verwenden?

Ja, schließen Sie Ihre Kopfhörer mit einem 3,5-mm-Stecker an die PHONES-Buchse an der Vorderseite an. Die Lautsprecher werden dann automatisch stummgeschaltet. Stellen Sie die Lautstärke mit dem Drehregler ein.

Wie verbessere ich den FM-Radioempfang?

Entfalten Sie die mitgelieferte FM-Antenne vollständig und richten Sie sie für das beste Signal aus. Vermeiden Sie es, die Antenne in der Nähe anderer elektronischer Geräte zu platzieren. Für DAB-Sender stellen Sie sicher, dass Sie sich in einem Empfangsbereich befinden.

Was bedeuten die Leuchtanzeigen auf der Vorderseite?

Die STANDBY-Anzeige (rot) zeigt an, dass das Gerät im Standby-Modus ist. Die BLUETOOTH-Anzeige (blau) blinkt im Pairing-Modus und leuchtet dauerhaft, sobald eine Verbindung hergestellt ist. Die FM STEREO-Anzeige (grün) leuchtet auf, wenn ein FM-Stereo-Signal empfangen wird.

Wie setze ich das Gerät auf die Werkseinstellungen zurück?

Halten Sie die Tasten SOURCE und VOLUME - gleichzeitig 3 Sekunden lang gedrückt. Das Display zeigt 'RESET' an, und das Gerät startet neu. Dieser Vorgang löscht alle gespeicherten Sender und persönlichen Einstellungen.

Ist der Netzadapter universell?

Ja, der mitgelieferte Adapter akzeptiert eine Eingangsspannung von 100-240 V AC, 50/60 Hz. Er ist mit den meisten Steckdosen weltweit kompatibel. Verwenden Sie nur den mitgelieferten Adapter, um Schäden zu vermeiden.

BEDIENUNGSANLEITUNG TSX-B235D YAMAHA

1 Um optimales Leistungsvermögen sicherzustellen, lesen Sie bitte die Anleitung aufmerksam durch. Bewahren Sie die Anleitung danach für spätere Nachschlagzwecke sorgfältig auf.

2 Installieren Sie dieses Gerät an einem gut belüfteten, trockenen, sauberen Ort - entfernt von direktem Sonnenlicht, Wärmequellen, Erschütterungen, Staub, Feuchtigkeit und Kälte. Für eine sachgemäße Belüftung sollten folgende Mindestabstände gewährleistet sein.

Oben: 15 cm Hinten: 10 cm Seiten: 10 cm

3 Stellen Sie dieses Gerät entfernt von anderen elektrischen Haushaltgeräten, Motoren oder Transformatoren auf, um Brummgeräusche zu vermeiden.

4 Setzen Sie dieses Gerät keinen plötzlichen Temperaturänderungen von kalt auf warm aus, und stellen Sie dieses Gerät nicht an Orten mit hoher Luftfeuchtigkeit auf (z.B. in Räumen mit Luftbefeuchtern), um Kondensation im Inneren des Gerätes zu vermeiden, da es anderenfalls zu elektrischen Schlägen, Feuer, Beschädigung dieses Gerätes und/oder zu persönlichen Verletzungen kommen kann.

5 Vermeiden Sie die Aufstellung dieses Gerätes an Orten, an welchen Fremdkörper in das Gerät fallen können bzw. an welchen Flüssigkeiten auf das Gerät verschüttet werden können. Stellen Sie auf der Oberseite des Gerätes niemals Folgendes auf:

- Andere Komponenten, da diese Beschädigung und/oder Verfärbung der Oberfläche dieses Gerätes verursachen können.

– Brennende Objekte (z.B. Kerzen), da diese Feuer, Beschädigung des Gerätes und/oder persönliche Verletzungen verursachen können.

- Mit Flüssigkeiten gefüllte Behälter, da diese umfallen und die Flüssigkeit auf das Gerät verschütten können, wodurch es zu elektrischen Schlägen für den Anwender und/oder zu Beschädigung des Gerätes kommen kann.

6 Decken Sie dieses Gerät niemals mit Zeitungen, Tischdecken, Vorhängen usw. ab, damit die Wärmeabfuhr nicht behindert wird. Falls die Temperatur im Inneren des Gerätes ansteigt, kann es zu Feuer, Beschädigung des Gerätes und/oder zu persönlichen Verletzungen kommen.

7 Schließen Sie dieses Gerät erst an eine Wandsteckdose an, nachdem alle anderen Anschlüsse ausgeführt wurden.

8 Stellen Sie dieses Gerät niemals mit der Unterseite nach oben auf, da es sonst beim Betrieb zu Überhitzung mit möglichen Beschädigungen kommen kann.

9 Wenden Sie niemals Gewalt bei der Bedienung der Schalter, Knöpfe und/oder Kabel an.

10 Wenn Sie das Netzkabel von der Wandsteckdose abtrennen, fassen Sie immer den Netzstecker an; ziehen Sie niemals an dem Kabel.

11 Reinigen Sie dieses Gerät niemals mit chemisch behandelten Tüchern; anderenfalls kann das Finish beschädigt werden. Verwenden Sie ein reines, trockenes Tuch.

12 Verwenden Sie nur die für dieses Gerät vorgeschriebene Netzspannung. Falls Sie eine höhere als die vorgeschriebene Netzspannung verwenden, kann es zu Feuer, Beschädigung dieses Gerätes und/oder zu persönlichen Verletzungen kommen. Yamaha kann nicht verantwortlich gemacht werden für Schäden, die auf die Verwendung dieses Gerätes mit einer anderen als der vorgeschriebenen Spannung zurückzuführen sind.

13 Um Beschädigungen durch Blitzschlag zu vermeiden, ziehen Sie den Netzstecker von der Netzdose ab, wenn es ein Gewitter gibt.

14 Versuchen Sie niemals ein Modifizieren oder Ändern dieses Gerätes. Falls eine Wartung erforderlich ist, wenden Sie sich bitte an einen Yamaha-Kundendienst. Das Gehäuse sollte niemals selbst geöffnet werden.

15 Falls Sie das Gerät für längere Zeit nicht verwenden (z.B. während der Ferien), ziehen Sie den Netzstecker von der Netzdose ab.

16 Lesen Sie unbedingt den Abschnitt „FEHLERBEHEBUNG“ durch, um übliche Bedienungsfehler zu berichtigen, bevor Sie auf eine Störung des Gerätes schließen.

17 Bevor Sie dieses Gerät an einen anderen Ort transportieren, drücken Sie um das Gerät auszuschalten und ziehen Sie danach den Netzstecker aus der Netzdose.

18 Es kommt zu Kondensatbildung, wenn die Umgebungstemperatur plötzlich ändert. Ziehen Sie den Netzstecker von der Netzdose ab, und lassen Sie das Gerät ruhen.

19 Falls Sie das Gerät für längere Zeit in Betrieb halten, kann sich das Gerät erwärmen. Schalten Sie das System aus und lassen Sie das Gerät abkühlen.

20 Stellen Sie dieses Gerät in die Nähe der Steckdose und so auf, dass der Netzstecker gut zugänglich ist.

21 Die Batterien dürfen nicht starker Hitze wie direktem Sonnenschein, Feuer o.ä. ausgesetzt werden. Entsorgen Sie Batterien gemäß den örtlichen Vorschriften.

– Bewahren Sie die Batterien außerhalb der Reichweite von Kindern auf. Batterien können gefährlich sein, wenn Kinder diese in den Mund nehmen.

- Wenn sich die Batterien dem Ende ihrer Lebensdauer annähern, verringert sich die effektive Reichweite der Fernbedienung erheblich. Ersetzen Sie die Batterien so bald wie möglich gegen zwei neue, sollte dieser Fall eintreten.

- Verwenden Sie niemals alte Batterien gemeinsam mit neuenBatterien.

- Verwenden Sie niemals gleichzeitig Batterien unterschiedlichen Typs (wie z. B. Alkali- und Manganbatterien). Lesen Sie die Anweisungen auf der Verpackung sorgfältig durch, da unterschiedliche Batterietypen die gleiche Form und Farbe haben können.

- Verbrauchte Batterien können auslaufen. Entsorgen Sie Batterien, die auslaufen, umgehend. Vermeiden Sie einen Kontakt zwischen der auslaufenden Flüssigkeit und Ihrer Haut oder Kleidung, usw. Reinigen Sie das Batteriefach sorgfältig, bevor Sie neue Batterien einsetzen.

– Falls Sie das Gerät über einen längeren Zeitraum nicht nutzen, entfernen Sie die Batterien aus dem Gerät. Andernfalls verschleiben die Batterien, was zum Auslaufen der Batterieflüssigkeit und zur Beschädigung des Geräts führen kann.

– Batterien dürfen nicht mit dem Hausmüll entsorgt werden. Entsorgen Sie Batterien sachgemäß unter Einhaltung der lokalen Vorschriften.

22 Zu starker Schalldruck von Ohrhörern und Kopfhörern kann zu Gehörschäden führen.

Dieses Gerät ist nicht vom Netz abgetrennt, so lange der Netzstecker an eine Netzdose angeschlossen ist, auch wenn das Gerät selbst ausgeschaltet wurde mit ✅ auch in diesem Status weist das Gerät einen geringen Stromverbrauch auf.

WARNUNG

UM DIE GEFAHR EINES FEUERS ODER EINES ELEKTROSCHOCKS ZU VERMEIDEN, DARF DAS GERÄT WEDER REGEN NOCH FEUCHTIGKEIT AUSGESETZT WERDEN.

VORSICHT

Explosionsgefahr bei falschem Einlegen der Batterie. Nur mit Batterien des gleichen oder eines gleichwertigen Typs ersetzen.

Es können Bildstörungen auftreten, wenn dieses Gerät zu nahe an einem Fernseher mit Kathodenstrahlröhre (Braunsche Röhre) aufgestellt wird. Sollte dies der Fall sein, entfernen Sie das Gerät vom Fernsehr.

INHALTSVERZEICHNIS

NAMEN UND FUNKTIONEN DER TEILE......2

Oberseite / Vorderseite 2

Bedienfelddisplay....3

Rückseite 3

Fernbedienung....4

EINSCHALTEN DES GERÄTS....5

EINSTELLEN DER UHR 5

EINSTELLEN DES TONS (nur Fernbedienung) .....6

EINSTELLUNG DER HELLIGKEIT DES

BEDIENFELDDISPLAYS (nur Fernbedienung)......6

LADEN UBER DEN CHARGING-ANSCHLUSS......6

WIEDERGABE VON CDs ODER USB-GERÄTEN......7

Wiedergabe einer CD....7

Wiedergabe eines USB-Geräts....8

Verwendung der Wiederholungs-/Zufallswiedergabe (nur Fernbedienung) 9

WIEDERGABE VON EXTERNEN QUELLEN......9

MUSIK VON IHREM Bluetooth-GERÄT

WIEDERGEBEN....10

Wiedergabe von Ihrem Bluetooth-Gerät 10

Verbinden eines bereits gekoppelten Geräts über Bluetooth.....11

Bluetooth-Verbindung trennen 12

WIEDERGABE VON DAB-SENDERN (nur TSX-B235D) ....12

Vorbereitung für den DAB-Empfang 12

Auswählen von DAB-Sendern....13

Vorprogrammierung von DAB-Sendern (nur Fernbedienung) 14

Aufrufen von DAB-Festsendern 14

WIEDERGABE VON FM-SENDERN ....15

Auswählen eines FM-Senders 15

Vorprogrammierung von FM-Sendern (nur Fernbedienung) 16

Aufrufen von FM-Festsendern 17

VERWENDEN DER WECKFUNKTION (IntelliAlarm) ....18

Einstellen der Weckfunktion....19

Bedienungsvorgänge während der Wiedergabe des Wecktons ...20

VERWENDEN VON „DTA CONTROLLER“......21

VERWENDUNG DES EINSCHLAFTIMERS......21

EINSTELLEN DER AUTOMATISCHEN

BEREITSCHAFTSFUNKTION (nur Hauptgerät)...21

FEHLERBEHEBUNG....22

HINWEISE ZU DISCS UND USB-GERÄTEN .....25

TECHNISCHE DATEN....26

(am Ende der Anleitung)

Zusätzliche Informationen ....i

Eigenschaften

• Geben Sie Musik von externen Geräten, wie z. B. Audio-/Daten-CDs, USB-Geräten und anderen an der AUX-Buchse angeschlossenen Komponenten, wieder oder hören Sie Radio.
  • (nur TSX-B235D) Hören Sie DAB-Radio.
• Bluetooth-Technik ermöglicht deutlichen Klang über drahtlose Verbindungen. Kopplung durch eine einzige Berührung dank der NFC-Technologie.
• Verwenden Sie Ihre Lieblingsmusik als Weckton oder den Piepton. Die von Ihnen ausgewählte Musik wird in einer von Ihnen festgelegten Lautstärke zur programmierten Weckzeit wiedergegeben, wodurch Sie bestmöglichst in den Tag starten (IntelliAlarm-Funktion).
• Mit der Gratis-App „DTA CONTROLLER“ für ein Smartphone und Tablet können Sie dieses Gerät steuern und zusätzliche Einstellungen der Weckfunktion vornehmen (S. 21).
• Sie können ganz einfach Ihre Lieblingsradiosender speichern und abrufen, bis zu 30 FM- und 30 DAB-Sender (DAB-Funktion nur beim TSX-B235D).
• Bass, Mittelfrequenz und Höhen können individuell eingestellt werden.

◆ Zu dieser Bedienungsanleitung

• Verweise in dieser Bedienungsanleitung auf den iPod beziehen sich ebenfalls auf das iPhone und iPad.
• Bei Bedienvorgängen, die sowohl am Gerät als auch mit der Fernbedienung möglich sind, konzentriert sich die Anleitung auf die Verwendung des Hauptgeräts.
• zeigt Vorsichtsmaßnahmen und Funktionsbeschränkungen für das Gerät an.
• zeigt zusätzliche Erklärungen zur besseren Bedienung an.

Mitgeliefertes Zubehör

Fernbedienung DAB-/FM-Antenne

(für TSX-B235D)

FM-Antenne
(für TSX-B235)

Halten Sie die USB- Abdeckung von

Kindern fern, damit sie nicht versehentlich verschluckt wird.

◆ Verwendung der Fernbedienung

◆ Einsetzen der Batterien in die Fernbedienung

Achten Sie auf die richtige Ausrichtung der Pole „+“ und „-“ der Batterien und setzen Sie sie ein.

NAMEN UND FUNKTIONEN DER TEILE

Oberseite / Vorderseite

①VOLUME - / +

Stellen Sie die Lautstärke ein.

② (Ein/Aus)

Schaltet das Gerät ein/aus (Bereitschaft).

Es gibt zwei Arten des Bereitschaftszustandes (S. 5).

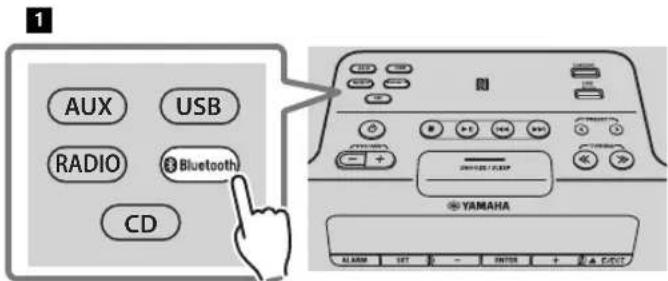

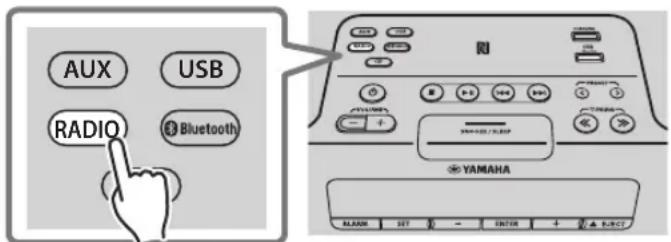

③Eingangsquelle-Tasten

Wählt die Audioquelle für die Wiedergabe.

Wenn Sie eine dieser Tasten drücken, während sich das Gerät im Bereitschaftszustand befindet (außer ECO-

Bereitschaft), schaltet sich das Gerät ein, und die entsprechende Audioquelle wird ausgewählt.

(nur TSX-B235D) Drücken Sie während der Radiowiedergabe RADIO, um zwischen DAB/FM umzuschalten.

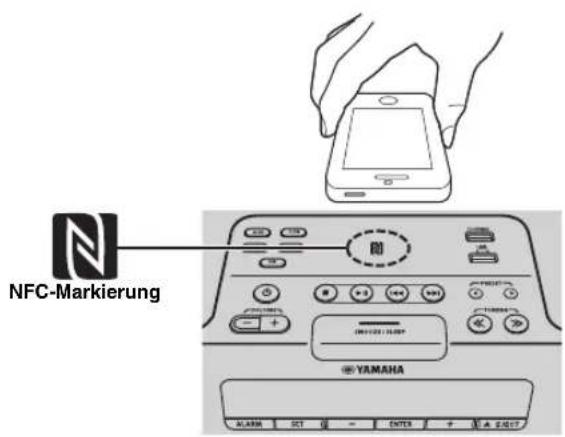

④NFC-Markierung

Ermöglicht eine einfache Kopplung über die NFC-Technologie (S. 11).

⑤Audio-Steuertasten

Verwenden Sie diese Tasten zur CD-/USB-Gerät-Bedienung.

■: Stopp

▶II: Wiedergabe/Pause

««/»: Überspringen, Suchlauf rückwärts/vorwärts (gedrückt halten)

⑥SNOOZE/SLEEP

Stellt den Einschlaftimer ein oder aktiviert den Schlummer-Modus des Weckers (S. 20, 21).

⑦CHARGING-Anschluss

Dieser Anschluss wird nur zum Laden verwendet. Er liefert 5 V/1,0 A für ein tragbares Gerät, wie ein Smartphone, wenn es über ein USB-Kabel angeschlossen ist (S. 6).

Wenn das USB-Gerät nicht verwendet wird, bringen Sie die USB-Kappe an, um den Anschluss zu schützen.

⑧USB-Anschluss

Schließen Sie hier ein USB-Gerät an und geben Sie es wieder (S. 8).

Wenn das USB-Gerät nicht verwendet wird, bringen Sie die USB-Kappe an, um den Anschluss zu schützen.

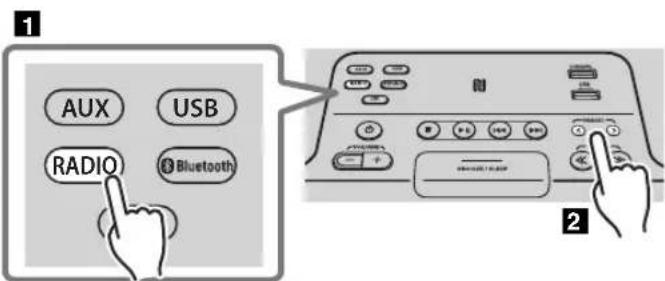

⑨PRESET</>

Wählt einen Radio-Festsender aus (S. 16, 17).

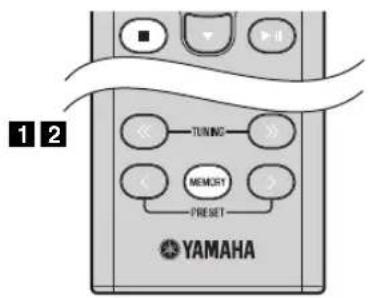

⑩TUNING <</ >>

Sucht einen Sender (S. 15, 16).

⑪ (Kopfhörerbuchse)

Schließen Sie Kopfhörer hier an.

⑫ALARM

Schaltet den Wecker ein/aus (S. 20).

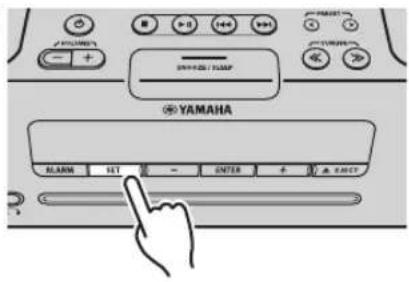

⑬SET

Stellt den Wecker ein (S. 19).

⑭-/+

Ändern Sie den Eintrag oder Wert beim Stellen der Uhr oder des Weckers.

⑮ EJECT

Wirft CD aus.

⑯Disc-Schacht

Legen Sie hier eine CD ein (S. 7).

⑰ENTER

Bestätigt einen ausgewählten Eintrag oder Wert.

⑱Bedienfelddisplay

Die Uhrzeit und andere Informationen werden hier angezeigt (S. 3).

Bedienfelddisplay

Erkennt die Umgebungsbeleuchtung. Bedecken Sie niemals diesen Sensor (S. 6).

②Weckzeit

Zeigt die Weckzeit an (S. 19).

③Anzeige Wiederholungs-/Zufallswiedergabe

Zeigt den Wiedergabemodus an (S. 9).

④Sekundäranzeige (nur TSX-B235D)

Wird eingeschaltet, wenn ein Sekundärsender wiedergegeben wird, wenn Sie einen DAB-Sender hören.

⑤Multifunktionsanzeige

Zeigt verschiedene Informationen an, einschließlich Uhrzeit, Angaben zum aktuell wiedergegebenen Titel oder die Frequenz des Radiosenders.

⑥Empfänger Fernbedienungssignal

Stellen Sie sicher, dass der Sensor nicht bedeckt ist (S. 1).

⑦Anzeige wöchentlicher Alarm

Zeigt Alarmangaben an, die mit der App „DTA CONTROLLER“ für ein Smartphone und Tablet eingerichtet wurden (S. 21).

⑧Weckanzeige

Leuchtet bei aktiviertem Wecker (S. 20).

⑨Sleep-Anzeige

Leuchtet bei aktiviertem Einschlaftimer (S. 21).

Rückseite

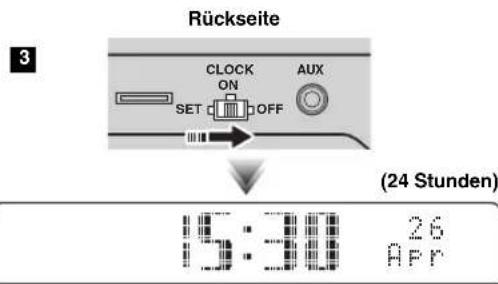

①CLOCK-Schalter

Stellt die Uhr und schaltet die Uhranzeige ein oder aus (S. 5).

SET: Stellt die Uhr.

ON: Die Uhrzeit wird angezeigt und die Weckfunktion ist verfügbar, auch wenn die Einheit ausgeschaltet ist.

OFF: Die Uhrzeit wird nicht angezeigt und die Weckfunktion ist nicht verfügbar, wenn das Gerät ausgeschaltet ist.

Wenn der CLOCK-Schalter auf ON steht, befindet sich das Gerät im Bereitschaftsmodus. Wenn der Schalter auf OFF steht, befindet sich das Gerät im ECO-Bereitschaftsmodus. (S. 5).

②AUX

Schließen Sie ein externes Gerät mithilfe eines im Handel erhältlichen Klinkensteckers (3,5 mm) hier an (S. 9).

③DAB-/FM-Antennenanschluss

Schließen Sie die DAB-/FM-Antenne hier an.

Achten Sie darauf, dass die Antenne weit ausgebreitet wird.

- Bei schlechtem Empfang versuchen Sie die Höhe oder Ausrichtung der Antenne oder den Aufstellungsort des Geräts zu ändern, um eine Stelle mit besserem Empfang ausfindig zu machen.

- Bei Verwendung einer im Handel erhältlichen Außenantenne anstelle der mitgelieferten Antenne ist der Empfang möglicherweise besser.

Fernbedienung

①Sender des Fernbedienungssignals
② (Ein/Aus)

Schaltet das Gerät ein/aus (Bereitschaft).

Es gibt zwei Arten des Bereitschaftszustandes (S. 5).

③SNOOZE/SLEEP

Stellt den Einschlaftimer ein oder aktiviert den Schlummer-Modus des Weckers (S. 20, 21).

④ALARM

Schaltet den Wecker ein/aus (S. 20).

⑤Eingangsquelle-Tasten

Wählt die Audioquelle für die Wiedergabe. Wenn Sie eine dieser Tasten drücken, während sich das Gerät im Bereitschaftszustand befindet (außer ECO-Bereitschaft), schaltet sich das Gerät automatisch ein, und die entsprechende Audioquelle wird ausgewählt. (nur TSX-B235D) Drücken Sie während der Radiowiedergabe RADIO, um zwischen DAB/FM umzuschalten.

⑥Elementauswahltasten

FOLDER ▲/▼: Wählen Sie Elemente oder schalten Sie den Wiedergabeordner um (bei Musikwiedergabe von Daten-CDs oder USB-Geräten).

ENTER: Bestätigt einen ausgewählten Eintrag.

⑦Audio-Steuertasten

Verwenden Sie diese Tasten zur CD-/USB-Gerät-Bedienung.

■: Stopp

▶II: Wiedergabe/Pause

Überspringen, Suchlauf rückwärts/vorwärts (gedrückt halten)

⑧ (Wiederholungswiedergabe)/

∞ (Zufallswiedergabe)

Spielt Musik von CD oder USB-Gerät im Wiederholungs- bzw. Zufallsmodus ab (S. 9).

⑨EQ: LOW/MID/HIGH

Passt den Bass, den mittleren Frequenzbereich und die Höhen an (S. 6).

⑩TUNING <</ >>

Sucht einen Sender (S. 15, 16).

⑪PRESET</>

Wählt einen Radio-Festsender aus (S. 16, 17).

⑫MEMORY

Speichert einen Radiosender (S. 16).

⑬DIMMER

Stellt die Helligkeit des Bedienfelddisplays ein (S. 6).

⑭DISPLAY

Schaltet die im Bedienfelldisplay angezeigten Informationen um (S. 7, 8, 15).

⑮VOLUME + / -

Stellen Sie die Lautstärke ein.

⑯MUTE

Schaltet den Ton stumm/ein.

EINSCHALTEN DES GERÄTS

Anzeige (24 Stunden) bei eingeschaltetem Gerät

Anzeige (24 Stunden) bei ausgeschaltetem Gerät (Bereitschaft*)

* Im ECO-Bereitschaftsmodus wird die Uhrzeit nicht angezeigt.

Schließen Sie das Netzkabel an die Steckdose an und drücken dann 🔊

Das Gerät schaltet sich ein und steht für die Wiedergabe von Audioquellen bereit.

Drücken Sie erneut, um das Gerät auszuschalten (Bereitschaft).

Es gibt zwei Arten des Bereitschaftszustandes, wie unten beschrieben. Der Status kann über den CLOCK-Schalter an der Rückseite eingestellt werden (S. 3).

Modus Uhrzeitschalter Uhrzeitanzeige			Bluetooth-Verbindung	Laden von USB-Geräten (USB-Anschluss und CHARGING-Anschluss)	Wecker-Einstellung
Bereitschaft ON	Wird angezeigt Aktiviert Aktiviert Aktiviert
ECO-Bereitschaft (Energiesparmodus)	OFF	Die Uhr wird nicht angezeigt	Deaktiviert Deaktiviert Deaktiviert

EINSTELLEN DER UHR

Jan	Feb	Mar	Apr	May	Jun
Januar	Februar	März	April	Mai	Juni
Jul	Aug	Sep	Oct	Nov	Dec
Juli	August	September	Oktober	November	Dezember

1 Stellen Sie den CLOCK-Schalter an der Rückseite auf SET.

Das Display zeigt „CLOCK YEAR“ an, und der einzustellende Zahlenwert blinkt.

2 Stellen Sie Datum und Uhrzeit ein.

Drücken Sie die – / +-Tasten an der Vorderseite, um die Werte zu bearbeiten, und drücken Sie dann ENTER, um die Einstellung zu bestätigen.

Stellen Sie die Einträge in der Reihenfolge Jahr → Monat → Fag Stunde Minute ein.

Wenn die Uhreinstellung abgeschlossen ist, zeigt das Display „Completed!“ an.

In Schritt 2innen Sie SNOOZE/SLEEP drücken, um das Zeitformat (12 Stunden / 24 Stunden) zu wählen.

3 Stellen Sie den CLOCK-Schalter auf ON.

Sobald der Schalter auf ON gestellt wird, beginnt die Uhr mit 0 Sekunden zu laufen.

Bleibt das Gerät länger als eine Woche vom Stromnetz getrennt, werden die Uhreinstellungen zurückgesetzt.

EINSTELLEN DES TONS (nur Fernbedienung)

1 Drücken Sie während der Wiedergabe LOW, MID oder HIGH EQ auf der Fernbedienung.

Wählen Sie den Frequenzbereich (LOW, MID, HIGH), den Sie anpassen möchten.

2 Drücken Sie ▲/▼, um den Ton anzupassen.

3 Drücken Sie ENTER auf der Fernbedienung, um den Vorgang abzuschließen.

Sie können außerdem die EQ-Taste aus Schritt 1 drücken, um die Einstellung abzuschließen.

Wenn Sie einen anderen Frequenzbereich anpassen möchten, kehren Sie zu Schritt 1 zurück und drücken Sie die EQ-Taste für das Frequenzband, das Sie anpassen möchten.

EINSTELLUNG DER HELLIGKEIT DES BEDIENFELDDISPLAYS (nur Fernbedienung)

Drücken Sie DIMMER auf der Fernbedienung wiederholt.

Die Helligkeit des Bedienfelddisplays wechselt in folgender Reihenfolge.

AUTO → 1 (hell) → 2 (normal) → 3 (schwach)

→ zurück nach AUTO

Wenn AUTO eingestellt ist, wird die Helligkeit des Bedienfelddisplays mithilfe des Helligkeitssensors (S. 3) automatisch eingestellt. Stellen Sie sicher, dass der Sensor nicht bedeckt ist.

LADEN ÜBER DEN CHARGING-ANSCHLUSS

Wenn Sie ein USB-Gerät, wie ein Smartphone oder ein Tablet, an den CHARGING-Anschluss an diesem Gerät anschließen, wird das angeschlossene Gerät geladen (es wird eine Stromversorgung mit bis zu 5 V/1,0 A unterstützt). Das Laden ist möglich, auch wenn das Gerät eingeschaltet oder im Bereitschaftsmodus ist (S. 5). Halten Sie ein USB-Kabel bereit, das mit dem USB-Gerät kompatibel ist.

• Abhängig vom USB-Gerät ist ein Laden nicht möglich.
• Yamaha übernimmt keinerlei Haftung für auftretende Schäden am USB-Gerät oder Datenverlust während der Verwendung dieses Geräts.

WIEDERGABE VON CDs ODER USB-GERÄTEN

Titel/Dateien von CDs/USB-Geräten werden folgendermaßen wiedergegeben.

• Wenn die Wiedergabe einer CD/cines USB-Geräts gestoppt wird, beginnt die Wiedergabe beim nächsten Mal am Anfang des zu dem Stopp-Zeitpunkt wiedergegebenen Titels.
• Wenn Sie bei angehaltener Wiedergabe ■ drücken, werden die Titel beim nächsten Wiedergabestart folgendermaßen wiedergegeben:

- Audio-CD: Vom ersten Titel der CD.

- Daten-CDs*/USB-Geräte: Mit dem ersten Titel des Ordners, der den zuletzt abgespielten Titel enthält.

• Wenn nach dem CD-/USB-Wiedergabestopp 20 Minuten lang keine Bedienung erfolgt, schaltet sich dieses Gerät automatisch aus (in Bereitschaft).
  * Eine „Daten-CD“ ist eine CD, die MP3-/WMA-Dateien enthält.

Einzelheiten zu abspielbaren Discs und Dateien finden Sie unter „HINWEISE ZU DISCS UND USB-GERÄTEN“ (S. 25).

Wiedergabe einer CD

1 Drücken Sie die Wiedergabequellentaste CD, um CD als Audioquelle zu wählen.

Falls bereits eine CD eingelegt ist, beginnt die Wiedergabe.

2 Führen Sie eine CD in den Disc-Schacht ein.

Die Wiedergabe startet automatisch.

Die Wiedergabe kann entweder mit der Fernbedienung oder den Tasten auf der Gerätevorderseite gesteuert werden (S. 2, 4).

Legen Sie die CD mit nach oben gewendeter Beschriftung ein.

Ordner und Dateien auf einer Daten-CD werden in alphabetischer Reihenfolge wiedergegeben.

Überspringen von Ordnern (nur Fernbedienung)

Während der Wiedergabe einer Daten-CD können Sie mit den Tasten FOLDER ▲/▼ der Fernbedienung den Ordner wählen.

◆ Anzeigeinformationen (nur Fernbedienung)

Nach Wiedergabestart oder Vorspringen zum nächsten Titel wird die Ordnernummer (nur Daten-CD) bzw. Titel-/Dateinummer mehrere Sekunden lang angezeigt.

Wenn Sie während der Wiedergabe oder Wiedergabepause eines Songs DISPLAY auf der Fernbedienung drücken, werden die Informationen im Bedienfelddisplay in folgender Reihenfolge angezeigt.

* Wird nur angezeigt, wenn der Song diese Daten enthält.

Wiedergabe eines USB-Geräts

Einzelheiten zu den unterstützten USB-Geräten finden Sie unter „HINWEISE ZU DISCS UND USB-GERÄTEN“ (S. 25).

1 Drücken Sie die Wiedergabequellentaste USB, um USB als Audioquelle zu wählen. Falls bereits ein USB-Gerät angeschlossen ist, beginnt die Wiedergabe.
② Schließen Sie ein USB-Gerät an den USB-Anschluss an.

Die Wiedergabe startet automatisch.

Die Wiedergabe kann entweder mit der Fernbedienung oder den Tasten auf der Gerätevorderseite gesteuert werden (S. 2, 4).

• Ordner und Dateien werden in der Reihenfolge, in der sie geschrieben wurden, wiedergegeben.
• Ein USB-Gerät wird automatisch geladen, wenn es an den USB-Anschluss angeschlossen wird (Ausgang mit 5 V/1,0 A).

• Stoppen Sie die Wiedergabe, bevor Sie das USB-Gerät trennen.
• Ein iPod kann nicht wiedergegeben werden.
• Abhängig vom USB-Gerät ist ein Laden nicht möglich.

Überspringen von Ordnern (nur Fernbedienung)

Während der Wiedergabe eines USB-Geräts können Sie mit den Tasten FOLDER ▲/▼ der Fernbedienung den Ordner wählen.

◆ Anzeigeinformationen (nur Fernbedienung)

Nach Wiedergabestart oder Vorspringen zum nächsten Titel wird mehrere Sekunden lang die Ordner-/Dateinummer angezeigt.

Wenn Sie während der Wiedergabe oder Wiedergabepause eines Songs DISPLAY auf der Fernbedienung drücken, werden die Informationen im Bedienfelddisplay in folgender Reihenfolge angezeigt.

* Wird nur angezeigt, wenn der Song diese Daten enthält.

Verwendung der Wiederholungs-/Zufallswiedergabe (nur Fernbedienung)

Der Wiedergabemodus erscheint in der Wiederholungs-/Zufallswiedergabeanzeige im Bedienfelddisplay (S. 3).

◆Wiederholungswiedergabe ◆Zufallswiedergabe

Drücken Sie wiederholt (Wiederholungswiedergabe), um einen der folgenden Wiedergabemodi zu wählen.

Keine Anzeige: Wiederholungsmodus ausgeschaltet

1: 1 Titel

: Alle Titel in dem Ordner (nur Daten-CD/USB-Gerät)

ALL : Alle Titel

Drücken Sie wiederholt ✗ (Zufallswiedergabe), um einen der folgenden Wiedergabemodi zu wählen.

Keine Anzeige: Zufallsmodus ausgeschaltet

: Alle Titel in dem Ordner (nur Daten-CD/USB-Gerät)

ALL : Alle Titel

WIEDERGABE VON EXTERNEN QUELLEN

Rückseite

1 Schließen Sie ein externes Gerät mithilfe eines im Handel erhältlichen Klinkensteckers (3,5 mm) an der AUX-Buchse auf der Rückseite an.

• Schalten Sie das Gerät aus, bevor Sie das Audiokabel anschließen.
• Stellen Sie vor dem Anschluss die Lautstärke dieses Geräts und Ihres externen Audiogeräts auf leise.

2 Drücken Sie ☐ um das Gerät einzuschalten.
3 Drücken Sie die Wiedergabequellentaste AUX, um AUX als Audioquelle zu wählen.
4 Starten Sie die Wiedergabe des angeschlossenen externen Audiogeräts.

MUSIK VON IHREM Bluetooth-GERÄT WIEDERGEBEN

Dieses Gerät bietet Bluetooth-Funktionalität. Sie können drahtlos Musik von Ihrem Bluetooth-Gerät (Mobiltelefon, digitaler Audio-Player usw.) wiedergeben. Schlagen Sie hierzu auch in der Anleitung Ihres Bluetooth-Geräts nach.

Wiedergabe von Ihrem Bluetooth-Gerät

Koppeln ist nur dann notwendig, wenn Ihr Bluetooth-Gerät zum ersten Mal mit diesem Gerät eingesetzt wird oder die Kopplungseinstellungen gelöscht wurden. Beim so genannten Koppeln wird das übertragende Gerät (im Folgenden „das andere Gerät“) auf diesem Gerät registriert. Nach dem Koppeln können Verbindungen bequem erneut hergestellt werden, auch wenn die Bluetooth-Verbindung getrennt wurde (S. 11). Bei erfolglosem Koppeln siehe „Bluetooth“ unter „FEHLERBEHEBUNG“ (S. 23).

Yamaha kann nicht gewährleisten, dass alle Bluetooth-Geräte eine drahtlose Verbindung mit diesem Gerät herstellen können.

• Dieses Gerät kann mit bis zu 8 anderen Geräten gekoppelt werden. Nach erfolgreichem Koppeln mit einem neunten Gerät werden die Kopplungsdaten des am längsten nicht mehr verbundenen Geräts gelöscht.
• Falls dieses Gerät über Bluetooth mit einem anderen Gerät verbunden ist, halten Sie die Wiedergabequellentaste Bluetooth auf diesem Gerät oder ✗ auf der Fernbedienung gedrückt, um vor dem Koppeln die Bluetooth-Verbindung zu trennen.

3

1 Drücken Sie die Wiedergabequellentaste Bluetooth, um Bluetooth als Audioquelle zu wählen.

2 Führen Sie eine Bluetooth-Kopplung auf dem anderen Gerät aus.

Für Einzelheiten beziehen Sie sich auf die Bedienungsanleitung des anderen Geräts.

3 Wählen Sie in der Liste der Bluetooth-Verbindungen des anderen Geräts dieses Gerät (TSX-B235 Yamaha oder TSX-B235D Yamaha) aus.

Nach dem Koppeln zeigt das Bedienfelddisplay dieses Geräts „BT Pairing OK“ an.

Falls Sie ein Passwort benötigen, geben Sie die Zahlen „0000“ ein.

4 Verbinden Sie dieses Gerät und das andere Gerät über Bluetooth.

5 Geben Sie Musik von Ihrem Bluetooth-Gerät wieder.

Vergewissern Sie sich, dass die Lautstärke dieses Geräts nicht zu hoch eingestellt ist. Wir empfehlen, dass Sie die Lautstärke auf dem anderen Gerät regeln.

• Wenn Sie eine Verbindung über Bluetooth von einem anderen Gerät herstellen und Musik wiedergeben, während sich dieses Gerät im Bereitschaftszustand befindet (außer ECO-Bereitschaft), schaltet sich dieses Gerät automatisch ein.
• Wenn die gewählte Audioquelle Bluetooth ist und Sie die Bluetooth-Verbindung am anderen Gerät trennen, schaltet sich dieses Gerät automatisch aus (in Bereitschaft).
• Wenn die gewählte Audioquelle Bluetooth ist und 20 Minuten lang weder eine Bluetooth-Verbindung hergestellt wird noch eine Bedienung erfolgt, schaltet sich dieses Gerät automatisch aus (in Bereitschaft).

◆ Einfache Kopplung

Bei einem Smartphone mit NFC-Funktion (Near Field Communication) können Sie den Kopplungsvorgang ganz einfach durchführen, indem Sie das Smartphone über die NFC-Markierung halten (Sie müssen das Gerät vorher einschalten und die NFC-Funktion beim Smartphone aktivieren).

1 Halten Sie das Smartphone über die NFC-Markierung.
2 Führen Sie den Kopplungsvorgang am Smartphone durch (ausführliche Informationen finden Sie in der Bedienungsanleitung des Smartphones).

Dieses Gerät wird beim Smartphone als „TSX-B235

Yamaha“ oder „TSX-B235D Yamaha“ angezeigt.

• Falls Sie zur Eingabe eines Passcodes aufgefordert werden, geben Sie die Zahlen „0000“ ein.
• Wenn die Verbindung fehlschlägt, bewegen Sie das Smartphone langsam über die NFC-Markierung.
• Wenn das Smartphone mit einem Etui ausgestattet ist, entfernen Sie das Etui.

Verbinden eines bereits gekoppelten Geräts über Bluetooth

Wurde bereits eine Kopplung vorgenommen, kann ein Bluetooth-Gerät das nächste Mal bequem verbunden werden.

◆ Verbindung auf diesem Gerät erstellen

Drücken Sie die Wiedergabequellentaste

Bluetooth, um Bluetooth als Audioquelle zu wählen.

Die Bluetooth-Anzeige im Bedienfelddisplay blinkt; dieses Gerät sucht das zuletzt über Bluetooth verbundene Gerät und stellt dann eine Verbindung her. (Sie müssen zuvor die Bluetooth-Einstellung des anderen Geräts aktivieren.)

Nach dem Herstellen der Bluetooth-Verbindung leuchtet die Bluetooth-Anzeige und der Name des anderen Geräts wird angezeigt.

◆ Verbindung vom anderen Gerät herstellen

1 Aktivieren Sie Bluetooth in den Bluetooth-Einstellungen des anderen Geräts.
Wählen Sie in der Liste der Bluetooth-Verbindungen des anderen Geräts dieses Gerät (TSX-B235 Yamaha oder TSX-B235D Yamaha) aus.

Die Bluetooth-Verbindung wird hergestellt, und das Bedienfelddisplay dieses Geräts zeigt den Namen des anderen Geräts an.

!

• Bluetooth-Verbindungen können nicht auf dem anderen Gerät hergestellt werden, wenn sich dieses Gerät im ECO-Bereitschaftsmodus befindet (S. 5).
• Wenn Sie ein bereits gekoppeltes Smartphone mit NFC-Funktion verwenden, wird eine Bluetooth-Verbindung eingerichtet, wenn Sie es über die NFC-Markierung halten.

Bluetooth-Verbindung trennen

Findet einer der folgenden Bedienungsvorgänge statt, während eine Bluetooth-Verbindung benutzt wird, wird die Bluetooth-Verbindung getrennt.

• Sie halten die Wiedergabequellentaste Bluetooth auf diesem Gerät oder auf der Fernbedienung gedrückt.
  • Das Gerät wird ausgeschaltet.
  • Die Bluetooth-Einstellung wird auf dem anderen Gerät deaktiviert.
• Sie halten das Smartphone mit der NFC-Funktion während der Bluetooth-Verbindung über die NFC-Markierung.

WIEDERGABE VON DAB-SENDERN (nur TSX-B235D)

DAB (Digital Audio Broadcasting) und DAB ^+ verwenden digitale Signale für einen klareren Klang und stabileren Empfang im Vergleich zu Analogsignalen.

DAB+ basiert auf dem ursprünglichen DAB-Standard, verwendet aber ein effizienteres Audiocodec.

DAB und DAB ^+ werden in Datenblöcken gesendet, die als „Ensembles“ bezeichnet werden und die mehrere verschiedene Radiosender enthalten können, die gleichzeitig gesendet werden.

DAB und DAB+ können außerdem umfangreiche Textinformationen enthalten, sodass Sie einen Sender über den Namen auswählen können.

Andere Informationen, wie der Ensemblename oder der Status des Digitalsignals, können im Bedienfelldisplay angezeigt werden.

Der Begriff „DAB“ in dieser Bedienungsanleitung kann sich auch auf „DAB“ beziehen.

Vorbereitung für den DAB-Empfang

Bevor Sie DAB-Sender einstellen, muss ein erster Suchlauf durchgeführt werden. Wenn Sie DAB zum ersten Mal auswählen, wird der erste Suchlauf automatisch ausgeführt.

Zum Wiedergeben eines DAB-Senders schließen Sie die Antenne an (S. 3).

Drücken Sie die Wiedergabequellentaste RADIO, um DAB als Wiedergabequelle zu wählen.

Der erste Suchlauf startet. Während des Suchlaufs wird der Fortschritt im Bedienfelddisplay angezeigt.

Wenn der Scan abgeschlossen ist, wird die Anzahl der empfangbaren DAB-Sender im Bedienfelddisplay angezeigt.

Wenn der erste Suchlauf durchgeführt wird, werden die gespeicherten DAB-Senderinformationen und voreingestellten DAB-Sender gelöscht.

Erneutes Durchführen des ersten Suchlaufs (nur Fernbedienung)

12

1 Halten Sie MEMORY auf der Fernbedienung gedrückt.

„DAB INIT SCAN“ wird angezeigt, und „Press MEMORY“ blinkt.

2 Drücken Sie MEMORY.

Der erste Suchlauf startet.

Auswählen von DAB-Sendern

1

2 Drücken Sie TUNING « / », um den DAB-Sender zu wählen.

1 Drücken Sie die Wiedergabequellentaste RADIO, um DAB als Wiedergabequelle zu wählen.

Beim DAB-Empfang werden DAB-

Senderinformationen im Bedienfelddisplay angezeigt.

Wenn das Gerät kein DAB-Signal empfängt, wird „Off Air“ statt des DAB-Sendernamens angezeigt.

①Sekundäranzeige:

Einige Sender verfügen über Nebensender (Sekundärsender).

Wenn ein Sekundärsender wiedergegeben wird, wird die Sekundäranzeige angezeigt.

②Anzeige der Signalstärke:

Zeigt die aktuelle Signalstärke an.

③Voreinstellungsnummer

④DAB-Sendername

◆ Anzeigeinformationen (nur Fernbedienung)

Wenn Sie DISPLAY auf der Fernbedienung drücken, werden die Informationen im Bedienfelldisplay in folgender Reihenfolge angezeigt.
- STATION LABEL, PRESET NUMBER - DLS (Dynamic Label Segment) - ENSEMBLE LABEL - CHANNEL/FREQ (Kanalbezeichnung und Frequenz) - SIGNAL QUALITY - AUDIO FORMAT (Audioformat, DRC)

◆ DAB-Frequenzinformationen

Dieses Gerät kann nur das Band III empfangen.

Frequenz	Kanalbezeichnung	Frequenz	Kanalbezeichnung	Frequenz	Kanalbezeichnung
174,928 5A	197,648 8B 220,352 11C
176,640 5B	199,360 8C 222,064 11D
178,352 5C	201,072 8D 223,936 12A
180,064 5D	202,928 9A 225,648 12B
181,936 6A	204,640 9B 227,360 12C
183,648 6B	206,352 9C 229,072 12D
185,360 6C	208,064 9D 230,784 13A
187,072 6D	209,936 10A 232,496 13B
188,928 7A	211,648 10B 234,208 13C
190,640 7B	213,360 10C 235,776 13D
192,352 7C	215,072 10D 237,488 13E
194,064 7D	216,928 11A 239,200 13F
195,936 8A	218,640 11B

Vorprogrammierung von DAB-Sendern (nur Fernbedienung)

Verwenden Sie die Voreinstellungsfunktion, um Ihre 30 bevorzugten Radiosender zu speichern.

Löschen eines Festsenders

1 Drücken Sie die Wiedergabequellentaste RADIO, um DAB als Wiedergabequelle zu wählen.
2 Drücken Sie TUNING « / », um einen Sender auszuwählen, den Sie vorprogrammieren möchten.
3 Drücken Sie MEMORY. Das Display zeigt „PRESET MEMORY“ an, und die Festsendernummer blinkt.
4 Drücken Sie PRESET <//>, um eine Festsendernummer zu wählen.

• Die niedrigste verfügbare Festsendernummer wird angezeigt.
- Falls Sie die Vorprogrammierung abbrechen möchten, drücken Sie
- Falls Sie eine belegte Festsendernummer wählen, wird der vorherige Festsender durch den neuen Sender ersetzt.

5 Drücken Sie MEMORY.

Dadurch wird der DAB-Sender gespeichert. Wenn die Vorprogrammierung abgeschlossen ist, zeigt das Display „Completed!“ an.

1 Drücken Sie die Wiedergabequellentaste RADIO, um DAB als Wiedergabequelle zu wählen.
2 Drücken Sie MEMORY auf der Fernbedienung. Das Display zeigt „PRESET MEMORY“ an, und die Festsendernummer blinkt.
3 Drücken Sie TUNING «/», um den Festsender-Löschbefehl zu wählen. „PRESET DELETE“ wird angezeigt.
4 Drücken Sie PRESET </>, um die Nummer des Festsenders zu wählen, den Sie löschen möchten.

Falls Sie den Löschvorgang abbrechen möchten, drücken Sie ■

5 Drücken Sie MEMORY, um den Vorgang zu beenden.

Der Festsender wird gelöscht, und „Deleted!“ wird angezeigt.

Aufrufen von DAB-Festsendern

1 Drücken Sie die Wiedergabequellentaste RADIO, um DAB als Wiedergabequelle zu wählen.
2 Drücken Sie PRESET </>, um die Nummer des DAB-Senders zu wählen, den Sie hören möchten.

Sie können nur vorprogrammierte Sender wählen.

WIEDERGABE VON FM-SENDERN

Auswählen eines FM-Senders

Zum Wiedergeben eines FM-Senders schließen Sie die Antenne an (S. 3).

1 Drücken Sie die Wiedergabequellentaste RADIO, um FM als Wiedergabequelle zu wählen. 2 Stellen Sie einen FM-Sender ein.

Automatische Sendersuche: Halten Sie TUNING «/» gedrückt.

Manuelle Sendersuche: Drücken Sie TUNING «/» wiederholt.

!

Falls Sie einen FM-Sender manuell einstellen, wird der Ton in Mono wiedergegeben.

◆ Anzeigeinformationen (nur Fernbedienung)

Wenn Sie DISPLAY auf der Fernbedienung drücken, werden die Informationen im Bedienfelddisplay in folgender Reihenfolge angezeigt.

Festsendernummer und Frequenz ↔ Empfangsstatus\*

* Beispiel Empfangsstatusanzeige

TUNED/STEREO: Ein starkes Stereo-FM-Signal wird empfangen.

TUNED/MONO: Ein Mono-FM-Signal wird empfangen. (Ein Stereo-FM-Sender wird in Mono empfangen, wenn das Signal schwach ist.)

Not TUNED: Es wird kein Signal empfangen.

Radio-Daten-System-Informationen anzeigen

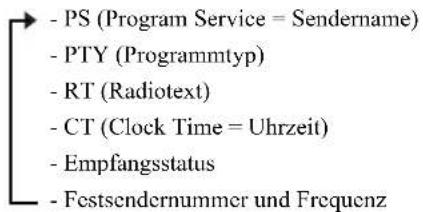

Wenn Sie während dem Empfang von Radio-Daten-System-Informationen DISPLAY auf der Fernbedienung drücken, werden die Informationen im Bedienfelldisplay in folgender Reihenfolge angezeigt.

!

Falls die Signalübertragung des Radio-Daten-System-Senders zu schwach ist, kann dieses Gerät die Radio-Daten-System-Informationen möglicherweise nicht vollständig empfangen. Insbesondere die RT (Radiotext)-Informationen belegen eine große Bandbreite, wodurch sie im Vergleich zu anderen Informationen möglicherweise schlechter empfangen werden können.

Vorprogrammierung von FM-Sendern (nur Fernbedienung)

Verwenden Sie die Voreinstellungsfunktion, um Ihre 30 bevorzugten Radiosender zu speichern. Drücken Sie zuerst die Wiedergabequellentaste RADIO, um FM als Wiedergabequelle zu wählen.

◆ Automatische Vorprogrammierung

Mit dieser Methode werden automatisch nur Sender mit gutem Empfang gesucht und gespeichert.

◆ Manuelle Vorprogrammierung

Löschen eines Festsenders

1 Halten Sie MEMORY gedrückt.

„AUTO PRESET“ wird angezeigt, und „Press MEMORY“ blinkt.

2 Drücken Sie MEMORY.

Die automatische Vorprogrammierung beginnt. Wenn die Vorprogrammierung abgeschlossen ist, zeigt das Display „Completed!“ an.

Wenn Sie eine automatische Vorprogrammierung vornehmen, werden alle gespeicherten Sender gelöscht und neue Sender gespeichert.

Falls Sie die automatische Vorprogrammierung abbrechen möchten, drücken Sie ■

1 Drücken Sie TUNING « / », um einen Sender einzustellen, den Sie vorprogrammieren möchten.

2 Drücken Sie MEMORY.

Das Display zeigt „PRESET MEMORY“ an, und die Festsendernummer blinkt.

3 Drücken Sie PRESET </>, um eine Festsendernummer zu wählen.

• Die niedrigste verfügbare Festsendernummer wird angezeigt.
- Falls Sie die Vorprogrammierung abbrechen möchten, drücken Sie ■
- Falls Sie eine belegte Festsendernummer wählen, wird der vorherige Festsender durch den neuen Sender ersetzt.

4 Drücken Sie MEMORY.

Wenn die Vorprogrammierung abgeschlossen ist, zeigt das Display „Completed!“ an.

1 Drücken Sie MEMORY auf der Fernbedienung.

Das Display zeigt „PRESET MEMORY“ an, und die Festsendernummer blinkt.

2 Drücken Sie TUNING «/», um den Festsender-Löschbefehl zu wählen.

„PRESET DELETE“ wird angezeigt.

3 Drücken Sie PRESET </ >, um die Nummer des Festsenders zu wählen, den Sie löschen möchten.

Falls Sie den Löschvorgang abbrechen möchten, drücken Sie

4 Drücken Sie MEMORY, um den Vorgang zu beenden.

Der Festsender wird gelöscht, und „Deleted!“ wird angezeigt.

Aufrufen von FM-Festsendern

1 Drücken Sie die Wiedergabequellentaste RADIO, um FM als Wiedergabequelle zu wählen.
2 Drücken Sie PRESET </>, um die Nummer des FM-Festsenders zu wählen, den Sie hören möchten.

Sie können nur vorprogrammierte Sender wählen.

VERWENDEN DER WECKFUNKTION (IntelliAlarm)

Dieses Gerät verfügt über eine Weckfunktion, die zur eingestellten Uhrzeit auf verschiedene Weisen Audioquellen oder einen Piepton (interner Weckton) wiedergibt. Die Weckfunktion verfügt über die folgenden Funktionen.

◆ 3 Wecktypen

Wählen Sie aus 3 verschiedenen Wecktypen und kombinieren Sie Musik mit Pieptönen.

SOURCE+BEEP	Die ausgewählte Audioquelle und der Piepton werden zur eingestellten Zeit wiedergegeben. Die Wiedergabe der Quelle wird 3 Minuten vor der eingestellten Zeit eingeblendet, und die Lautstärke steigt allmählich bis zur eingestellten Lautstärke. Zur eingestellten Zeit wird dann der Piepton aktiviert.
SOURCE	Die gewählte Audioquelle wird zur festgelegten Zeit wiedergegeben. Die Lautstärke beginnt leise und nimmt bis zur eingestellten Lautstärke schrittweise zu.
BEEP	Zur festgelegten Zeit wird nur der Piepton wiedergegeben.

◆ Verschiedene Audioquellen

Wählen Sie Audio-CD, Daten-CD, USB-Gerät oder DAB*/FM. Je nach Audioquelle können außerdem folgende Wiedergabeverfahren gewählt werden:

Quelle Wiedergabeverfahren Funktion
Audio-CD	Ausgewählter Titel Der ausgewählte Titel wird wiederholt wiedergegeben.
	Fortsetzen (RESUME)	Der Titel, den Sie zuletzt gehört haben, wird wiedergegeben.
Daten-CD/USB-Gerät	Ordner Der ausgewählte	Ordner wird wiederholt wiedergegeben.
	Fortsetzen (RESUME)	Der Titel, den Sie zuletzt gehört haben, wird wiedergegeben.
DAB*/FM	Festsender Der ausgewählte	Festsender wird wiedergegeben.
	Fortsetzen (RESUME)	Der DAB*/FM-Sender, den Sie zuletzt gehört haben, wird wiedergegeben.

* nur TSX-B235D

Sie können Bluetooth und AUX nicht als Audioquelle auswählen.

Schlummerfunktion

Mithilfe der Schlummerfunktion wird der Weckton nach 5 Minuten erneut wiedergeben (S. 20).

Einstellen der Weckfunktion

◆ Einstellen der Weckzeit und des Wecktyps

Befindet sich das Gerät im ECO-Bereitschaftsmodus, ist die Weckfunktion nicht verfügbar. Um die Weckfunktion zu verwenden, stellen Sie den CLOCK-Schalter an der Rückseite auf ON (S. 3).

1

2

3

1 Drücken Sie SET.

Die Weckanzeige (1) mit.

2 Stellen Sie den Wecker ein.

Stellen Sie die unten beschriebenen Punkte ①-⑤ ein.

Drücken Sie -/+ , um einen Zahlenwert zu wählen, dann ENTER, um ihn zu bestätigen.

Punkte Einstellung oder Bereich
1 ALARM SELECT	* Dies ist verfügbar, nachdem Sie die Weckfunktion mit „DTA CONTROLLER“ eingestellt haben (S. 21).Falls Sie „DTA CONTROLLER“ nicht verwenden,fahren Sie mit 2 fort.ONE DAY: Der Wecker crtönt nur einmal zur bestimmten Zeit.WEEKLY: Der Wecker kann für jeden Wochentageingestellt werden. (Dies ist nur mit „DTA CONTROLLER“ möglich.)Wurde WEEKLY ausgewählt, ist die Einstellung der Weckfunktion nun abgeschlossen.
2 ALARM TIME Nehmen Sie Ihre Einstellungen in der Reihenfolge Stunden → Minuten vor.
3 ALARM TYPE Wählen Sie SOURCE+BEEP, SOURCE oder BEEP.Für Einzelheiten sichc „3 Weektypen“ (S. 18).Wenn Sie BEEP wählen, fahren Sie mit5 fort.
4 ALARM SOURCE(wenn Sie SOURCE+BEEP oder SOURCE als Wecktyp gewählt haben)	CD: Gibt Musik von einer CD wieder.Bestimmen Sie die Titelnummer (Daten-CD: Ordnernummer) (RESUME ^*1 , 1-99).USB: Gibt Musik von einem USB-Gerät wieder.Bestimmen Sie die Ordnernummer (RESUME, 1-999).DAB ^*2 /FM: Geben Sie einen DAB- ^*2 /FM-Sender wieder.Bestimmen Sie die Festsendernummer (RESUME, 1-30).!Wenn die gewählte Quelle zum eingestellten Weckzeitpunkt nicht wiedergegeben werden kann, wird der Picpton wiedergegeben.
5 ALARM VOLUME	Stellt die Lautstärke (5-60) des Weckers ein.

*1 Wenn Sie für die Titel-/Ordner-/Festsendernummer RESUME wählen, wird der zuletzt wiedergegebene Titel/Ordner/Festsender wiedergegeben (fortgesetzte Wiedergabe).
*2 nur TSX-B235D

3 Schließen Sie die Einstellungen ab.

Nach Abschluss der VOLUME-Einstellung in Punkt ⑤ zeigt das Display „Completed!“ an, und Ihre Einstellungen werden bestätigt.

Der Wecker wird eingeschaltet, und die Weckanzeige ([I buchtet.

!

• Wenn Sie während dieses Vorgangs SET drücken, können Sie die Weckereinstellungen mit den aktuellen Werten vergleichen und den Vorgang abschließen.
• Falls Sie die Weckereinstellungen vor Abschluss des Vorgangs abbrechen möchten, drücken Sie 🔊

◆ Ein-/Ausschalten des Weckers

Drücken Sie ALARM, um den Wecker ein-/auszuschalten.

Bei aktiviertem Wecker leuchtet die Weckanzeige ([I,●]) und die Weckzeit wird angezeigt.

Wenn Sie ALARM erneut drücken, werden die Alarmanzeige (1) und der Wecker ausgeschaltet.

Befindet sich das Gerät im ECO-Bereitschaftsmodus, ist die Weckfunktion nicht verfügbar (S. 5).

Bedienungsvorgänge während der Wiedergabe des Wecktons

Bei Erreichen der eingestellten Weckzeit wird der eingestellte Weckton wiedergegeben. Während der Wiedergabe sind folgende Bedienungsvorgänge verfügbar.

♦ Schlummerpause einlegen (Snooze)

Drücken Sie SNOOZE/SLEEP.

SNOOZE schaltet den Weckton aus und setzt ihn nach 5 Minuten fort.

Wenn Sie SOURCE+BEEP als Weckertyp gewählt habe, drücken Sie SNOOZE/SLEEP einmal, um den Piepton, oder zweimal, um die Audioquelle auszuschalten.

Fünf Minuten nach Beendigung der Wiedergabe der Audioquelle wird deren Wiedergabe erneut eingeblendet und der Piepton fortgesetzt.

◆ Wecker ausschalten

Drücken Sie ALARM oder

• Sie können ebenfalls SNOOZE/SLEEP gedrückt halten, um den Wecker auszuschalten.
• Falls Sie den Wecker nicht ausschalten, schalten sich dieser und das Gerät nach 60 Minuten aus.
• Die Weckfunktion-Einstellungen bleibt auch dann gespeichert, wenn Sie die Weckfunktion ausschalten.
  Wenn Sie ALARM drücken, um die Weckfunktion erneut einzuschalten, ertönt der Wecker mit den vorher festgelegten Einstellungen.

VERWENDEN VON „DTA CONTROLLER“

Wenn Sie die Anwendung DTA CONTROLLER auf einem Mobilgerät installieren, wie einem Smartphone oder Tablet, können Sie zahlreiche zusätzliche praktische Funktionen dieses Geräts nutzen.

Eigenschaften

• Ein-/Ausschalten des Geräts
• Anpassen der Lautstärke
- Einstellen der Weckfunktion (IntelliAlarm) (S. 19)
- Wiedergabe von auf dem Mobilgerät gespeicherten Titeln

Das Mobilgerät muss mit dem Gerät über eine Bluetooth-Verbindung verbunden sein (S. 10).

Wenn Sie ausführliche Informationen wünschen, suchen Sie im App Store oder Google Play™ nach „DTA CONTROLLER“.

Das Bedienfelddisplay zeigt Informationen über Ihre Einstellungen des wöchentlichen Alarms an.

Montag Dienstag Mittwoch Donnerstag Freitag Samstag Sonntag

VERWENDUNG DES EINSCHLAFTIMERS

Wenn die festgelegte Dauer abgelaufen ist, schaltet sich das Gerät automatisch aus.

Drücken Sie SNOOZE/SLEEP wiederholt, um die Dauer bis zum Ausschalten des Geräts zu bestimmen.

Sie können 30, 60, 90, 120 Minuten oder OFF einstellen. Wurde eine Dauer ausgewählt, wird der Einschlaftimer aktiviert und die Einschlaf-Anzeige (Z) auf dem Bedienfelddisplay angezeigt.

Wenn Sie bei aktiviertem Einschlaftimer erneut SNOOZE/SLEEP drücken, wird die Einstellung des Einschlaftimers aufgehoben.

EINSTELLEN DER AUTOMATISCHEN BEREITSCHAFTSFUNKTION (nur Hauptgerät)

Durch das Aktivieren der automatischen Bereitschaftsfunktion schaltet sich das Gerät unter den folgenden Bedingungen automatisch aus (Bereitschaft).

• Keine Bedienung innerhalb von 8 Stunden.
• Nachdem die CD-/USB-Gerät-Wiedergabe gestoppt wurde, wurde 20 Minuten lang keine Bedienung durchgeführt.

Drücken Sie ▶ am Hauptgerät länger als 3 Sekunden, um die automatische Bereitschaftsfunktion zu aktivieren/deaktivieren.

Wenn die automatische Bereitschaftsfunktion aktiviert wurde, zeigt das Display „AUTO PWR STBY ON“ an, wenn die automatische Bereitschaftsfunktion deaktiviert wurde, zeigt das Display „AUTO PWR STBY OFF“ an.

• Die Grundeinstellung ist aktiviert.

FEHLERBEHEBUNG

Wenn ein Problem mit diesem Gerät auftritt, prüfen Sie als Erstes die folgende Liste. Falls Sie die Störung nicht mithilfe der folgenden Abhilfemaßnahmen beheben können oder die Störung nachfolgend nicht aufgelistet ist, schalten Sie dieses Gerät aus, ziehen Sie den Netzstecker und wenden Sie sich an Ihren nächsten autorisierten Yamaha-Fachhändler oder Yamaha-Kundendienst.

Allgemeines

Problem Mögliche Ursache Lösung
Die Lautsprecher bleiben stumm.	Möglicherweise ist die Lautstärke auf den Minimalpegel eingestellt oder das Gerät stummgeschaltet.	Korrigieren Sie den Lautstärkepegel.
	Möglicherweise ist eine falsche Eingangsquelle gewählt.	Wählen Sie die korrekte Eingangsquelle.
	Es sind Kopfhörer angeschlossen. Entfernen Sie die Kopfhörer.
	Der Lautstärkepegel des externen Geräts ist zu niedrig eingestellt.	Heben Sie den Lautstärkepegel des externen Geräts an.
Plötzliche Stummschaltung. Möglicherweise ist der Einschlaftimer aktiviert (S. 21).		Schalten Sie das Gerät ein und geben Sie die Quelle erneut wieder.
Der Ton überschlägt sich/ist verzerrt oder es gibt ein ungewöhnliches Geräusch.	Die Lautstärke der Eingangsquelle ist zu hoch oder die Lautstärke dieses Geräts ist zu hoch eingestellt (insbesondere Bass).	Optimieren Sie die Lautstärke mit VOLUME oder passen Sie den Bass mit der EQ-Taste (S. 6) an. Senken Sie gegebenenfalls den Lautstärkepegel des externen Geräts.
Das Gerät funktioniert nicht ordnungsgemäß.	Das Gerät erhielt möglicherweise einen starken elektrischen Schlag, beispielsweise durch Gewitter oder starke statische Aufladung, oder die Stromversorgung wurde unterbrochen.	Schalten Sie das Gerät aus und ziehen Sie das Netzkabel ab. Warten Sie ca. 30 Sekunden, schließen Sie das Netzkabel wieder an und schalten Sie das Gerät erneut ein.
Das Gerät schaltet sich nach dem Einschalten sofort wieder aus.
Ein Digital- oder Hochfrequenzgerät erzeugt Störrauschen.	Dieses Gerät ist möglicherweise zu nahe an einem Digital- oder Hochfrequenzgerät aufgestellt.	Das System in größerer Entfernung zu solchen Geräten aufstellen.
Die Uhreinstellung wurde gelöscht.	Das Gerät ist etwa eine Woche vom Netz getrennt geblieben.	Wenn die Stromzufuhr des Geräts etwa eine Woche lang unterbrochen wird, kann die Zeiteinstellung zurückgesetzt werden. Stellen Sie die Uhr in solch einem Fall neu ein (S. 5).
Die Uhr blinkt und das Gerät kann nicht bedient werden.	Der CLOCK-Schalter steht auf SET, und die Uhr wird eingestellt.	Stellen Sie den CLOCK-Schalter auf ON oder OFF (S. 3).
Es wird kein Weckton wiedergegeben.	Der CLOCK-Schalter steht auf OFF oder SET.	Stellen Sie den CLOCK-Schalter auf ON (S. 3).
Das Bedienfelddisplay zeigt „ALARM not work“ an, und die Weckfunktion kann nicht eingestellt werden.
Das Gerät schaltet sich plötzlich aus.	Möglicherweise wurde die automatische Bereitschaftsfunktion des Geräts aktiviert.	Das Gerät schaltet sich aus, wenn 20 Minuten lang kein Bedienungsvorgang ausgeführt wurde, nachdem die Wiedergabe eines USB-Geräts oder einer CD gestoppt wurde, oder wenn das Gerät mindestens 8 Stunden lang ohne Bedienung eingeschaltet war (S. 21).
Bedienfelddisplay leuchtet schwach.	Die Helligkeitseinstellung für das Bedienfelddisplay ist AUTO.	Wählen Sie eine andere Helligkeitseinstellung als AUTO (S. 6). Stellen Sie andernfalls sicher, dass der Helligkeitssensor (S. 3) nicht bedeckt ist.

CD-Wiedergabe

Problem Mögliche Ursache Lösung
Die Disc kann nicht eingelegt werden.	Es befindet sich bereits eine Disc im Schacht. Werfen Sie die Disc mit EJEET aus.
	Sie versuchen, eine Disc einzusetzen, die das Gerät nicht unterstützt.	Verwenden Sie eine Disc, die von diesem Gerät unterstützt wird (S. 25).
Einige Tasten funktionieren nicht.	Die in das Gerät eingesetzte Disc ist möglicherweise nicht kompatibel.	Verwenden Sie eine Disc, die von diesem Gerät unterstützt wird (S. 25).
Die Wiedergabe beginnt nicht unmittelbar nach der Betätigung von ▶Die Wiedergabe stoppt sofort.)	Die Disc ist möglicherweise verschmutzt.	Wischen Sie die Disc sauber (S. 25).
	Die in das Gerät eingesetzte Disc ist möglicherweise nicht kompatibel.	Verwenden Sie eine Disc, die von diesem Gerät unterstützt wird (S. 25).
	Wenn das Gerät von einem kalten an einen warmen Ort gebracht wurde, hat sich möglicherweise Kondensation auf der Disc-Leselinse gebildet.	Warten Sie eine oder zwei Stunden, bis sich das Gerät an die Raumtemperatur angepasst hat, und versuchen Sie es erneut.
Das Bedienfelldisplay zeigt „no operation“ an, und die Disc kann weder geladen noch ausgeworfen werden.	Die Uhr, der Wecker oder der Ton werden eingestellt. Möglicherweise wird der Weckton wiedergegeben.	Schließen Sie die Uhr-/Wecker-/Toneinstellungen ab. Andernfalls schalten Sie den Wecker aus.
Nachdem Sie eine Disc eingesetzt haben, zeigt das Bedienfelldisplay „CD No Disc“ oder „CD Unknown“ an.	Die in das Gerät eingesetzte Disc ist möglicherweise nicht kompatibel.	Verwenden Sie eine Disc, die von diesem Gerät unterstützt wird (€S. 25).
	Die Disc ist möglicherweise verschmutzt oder mit einem Fremdkörper verdeckt.	Wischen Sie die Disc sauber. Andernfalls entfernen Sie jegliche Fremdkörper, die an der Disc haften (€S. 25).
	Die Disc enthält keine abspielbaren Dateien. Verwenden Sie eine Disc, die abspielbare Dateien enthält (€S. 25).
	Die Disc wurde verkehrt herum eingelegt. Legen Sie die Disc mit nach oben gewendeter Beschriftung ein.

USB-Gerät-Wiedergabe

Problem Mögliche Ursache Lösung
Die MP3-/WMA-Datei auf dem USB-Gerät wird nicht wiedergegeben.	Das USB-Gerät wird nicht erkannt. Stellen Sie sicher, dass das USB-Gerät mit dem USB-Anschluss statt mit dem CHARGING-Anschluss verbunden ist.Schalten Sie das Gerät aus und schließen Sie das USB-Gerät erneut an das Gerät an.Wenn die oben aufgeführten Lösungen das Problem nicht beheben, kann das USB-Gerät nicht mit dem Gerät wiedergegeben werden (S. 25).
	Das USB-Gerät enthält keine abspielbaren Dateien.	Verwenden Sie ein USB-Gerät, das abspielbare Dateien enthält (S. 25).
Nachdem Sie ein USB-Gerät angeschlossen haben, zeigt das Bedienfelddisplay „USB OverCurrent“ an und erlischt anschließend.	Ein inkompatibles USB-Gerät wurde an das Gerät angeschlossen. Andernfalls ist das USB-Gerät nicht fest mit diesem Gerät verbunden.	Schalten Sie das Gerät aus und schließen Sie das USB-Gerät erneut an das Gerät an.Wenn das Problem dadurch nicht behoben wird, kann das USB-Gerät nicht mit dem Gerät wiedergegeben werden (S. 25).

Bluetooth

Problem Mögliche Ursache Lösung
Dieses Gerät kann nicht mit einem anderen Gerät gekoppelt werden.	Das andere Gerät unterstützt A2DP nicht. Koppeln	Sie ein Gerät, das A2DP unterstützt.
	EinBluetooth-Adapter o.Ä., den Sie mit diesem Gerät koppeln möchten, benutzt ein anderes Passwort als „0000“.	Benutzen Sie einenBluetooth-Adapter o.Ä., dessen Passwort „0000“ ist.
	Dieses Gerät und das andere Gerät sind zu weit auseinander.	Bringen Sie das andere Gerät näher an dieses Gerät.
	Es befindet sich ein Gerät (Mikrowellenherd, Drahtlosgerät usw.) in der Nähe, das Signale im 2,4-GHz-Bereich ausgibt.	Stellen Sie dieses Gerät weiter entfernt von dem Gerät, das Radiofrequenzsignale ausgibt.
Kann keineBluetooth-Verbindung herstellen.	Dieses Gerät befindet sich nicht in der Liste derBluetooth-Verbindungen des anderen Geräts.	Führen Sie die Kopplung erneut aus (S. 10).
Kein Ton oder Tonunterbrechung während der Wiedergabe.	DieBluetooth-Verbindung zwischen diesem und dem anderen Gerät ist getrennt.	Nehmen Sie dieBluetooth-Verbindung erneut vor (S. 11).
	Dieses Gerät und das andere Gerät sind zu weit auseinander.	Bringen Sie das andere Gerät näher an dieses Gerät.
	Es befindet sich ein Gerät (Mikrowellenherd, Drahtlosgerät usw.) in der Nähe, das Signale im 2,4-GHz-Bereich ausgibt.	Stellen Sie dieses Gerät weiter entfernt von dem Gerät, das Radiofrequenzsignale aus gibt.
	DieBluetooth-Funktion des anderen Geräts ist ausgeschaltet.	Schalten Sie dieBluetooth-Funktion des anderen Geräts ein.
	Das andere Gerät ist nicht darauf eingestellt,Bluetooth-Audiosignale an dieses Gerät zu senden.	Vergewissern Sie sich, dass dieBluetooth-Funktion des anderen Geräts ordnungsgemäß eingestellt ist.
	Die Kopplungseinstellungen des anderen Geräts sind nicht auf dieses Gerät abgestimmt.	Stimmen Sie die Kopplungseinstellungen des anderen Geräts auf dieses Gerät ab.
	Die Lautstärke des anderen Geräts ist auf den Minimumpegel eingestellt.	Heben Sie den Lautstärkepegel an.

DAB-Empfang (nur TSX-B235D)

Problem Mögliche Ursache Lösung
Es können keine DAB-Sender eingestellt werden.	Der erste Suchlauf wurde nicht durchgeführt.	Führen Sie den ersten Suchlauf durch (S. 12).
	Die Antenne ist möglicherweise nicht korrekt angeschlossen.	Stellen Sie sicher, dass die Antenne korrekt angeschlossen ist (S. 3).
	In Ihrem Gebiet gibt es keine DAB-Abdeckung.	Wenden Sie sich an Ihren Händler oder an WorldDMB Online unter „http://www.worlddab.org“, um eine Liste der DAB-Sender in Ihrem Gebiet zu erhalten.
	Die DAB-Signale sind zu schwach. Ändern Sie die Höhe, die Ausrichtung oder den Standort der Antenne.
Der erste Suchlauf war nicht erfolgreich und „Not Found“ wird im Bedienfelldisplay angezeigt.	Die DAB-Signale sind zu schwach.
	Die Antenne ist möglicherweise nicht korrekt angeschlossen.	Stellen Sie sicher, dass die Antenne korrekt angeschlossen ist (S. 3).
	In Ihrem Gebiet gibt es keine DAB-Abdeckung.	Wenden Sie sich an Ihren Händler oder an WorldDMB Online unter „http://www.worlddab.org“, um eine Liste der DAB-Sender in Ihrem Gebiet zuz erhalten.
Der DAB-Senderempfang ist zu schwach.	Die Antenne ist möglicherweise nicht korrekt angeschlossen.	Stellen Sie sicher, dass die Antenne korrekt angeschlossen ist (S. 3).
	Die DAB-Signale sind zu schwach. Ändern Sie die Höhe, die Ausrichtung oder den Standort der Antenne.
Es kommt zu Rauschen (z. B. Zischen, Knistern oder Schwankungen).	Die Antenne muss neu ausgerichtet werden.
	Die DAB-Signale sind zu schwach.
Die DAB-Senderinformationen werden nicht angezeigt oder sind falsch.	Der DAB-Sender ist möglicherweise vorübergehend ausgefallen oder die DAB-Senderinformationen werden nicht von der DAB-Sendeanstalt ausgestrahlt.	Wenden Sie sich an die DAB-Sendeanstalt.

FM-Empfang

Problem Mögliche U	rsache Lösung
Zu starkes Rauschen. Die Antenne	ist möglicherweise nicht korrekt angeschlossen.	Stellen Sie sicher, dass die Antenne korrekt angeschlossen ist (S. 3) oder verwenden Sie eine im Handel erhältliche Außenantenne.
	Die Antenne ist zu nah bei diesem oder einem anderen elektronischen Gerät.	Stellen Sie die Antenne möglichst weit von diesem oder dem anderen elektronischen Gerät auf.
Zu starkes Rauschen während Stereo-Sendungen.	Der von Ihnen gewählte Rundfunksender ist u.U. zu weit entfernt oder der Empfang der Rundfunkwellen ist in Ihrem Gebiet schwach.	Versuchen Sie die manuelle Abstimmung, um die Signalqualität zu verbessern (S. 15), oder verwenden Sie eine im Handel erhältliche Außenantenne.
Der Empfang ist selbst mit Außenantenne zu schwach. (Der Klang ist verzerrt.)	Möglicherweise sind Mehrwegreflexionen oder andere Radio-Interferenzen aufgetreten.	Ändern Sie die Höhe, die Ausrichtung oder den Standort der Antenne (S. 3).

Fernbedienung

Problem Mögliche Ursache Lösung
Die Fernbedienung funktioniert nicht ordnungsgemäß.	Die Fernbedienung wird möglicherweise außerhalb ihrer Reichweite betätigt.	Einzelheiten zur Reichweite der Fernbedienung finden Sie unter „Verwendung der Fernbedienung“ (S. 1).
	Möglicherweise ist der Fernbedienungssensor des Geräts (S. 3) direktem Sonnen- oder Kunstlicht (Inverter-Leuchtstofflampen) ausgesetzt.	Ändern Sie die Beleuchtung oder die Ausrichtung des Geräts.
	Möglicherweise ist die Batterie entladen.	Erneuern Sie die Batterie (S. 1).
	Zwischen dem Empfänger für das Fernbedienungssignal am Gerät (S. 3) und der Fernbedienung befindet sich ein Hindernis.	Hindernisse entfernen.

HINWEISE ZU DISCS UND USB-GERÄTEN

Informationen zu CDs

Das Gerät wurde zur Verwendung mit Audio-CDs, CD-R* und CD-RW* mit den folgenden Logos entwickelt.

* CD-R/RW mit ISO 9660-Format

Dieses Gerät kann Discs wiedergeben, auf denen eines der oben abgebildeten Logos aufgedruckt ist. Die Disc-Logos sind auf der Disc und der Disc-Hülle aufgedruckt.

• Legen Sie niemals einen anderen Disc-Typ in dieses Gerät ein. Andernfalls kann dieses Gerät beschädigt werden.
• CD-R/RW können nicht wiedergegeben werden, wenn sie nicht vorher finalisiert wurden.
• Manche Discs können je nach Disc-Eigenschaften oder Aufnahmebedingungen nicht wiedergegeben werden.
• Verwenden Sie niemals Discs mit einer anderen als der Standardform, z. B. herzförmige Discs.
• Verwenden Sie niemals Discs mit vielen Kratzern auf der Oberfläche.
• Legen Sie keine gebrochenen, verbogenen oder geklebten Discs ein.
  • Verwenden Sie keine 8-cm-Discs.

Handhabung einer Disc

- Berühren Sie nicht die Oberfläche der Disc. Halten Sie die Disc an ihrem Rand (und der Mittelbohrung).

- Schreiben Sie niemals mit einem Bleistift oder einem spitzen Schreibgerät auf die Disc.

- Bekleben Sie die Disc keinesfalls mit Klebeband, Aufkleber, Klebstoff usw.

- Verwenden Sie keine Schutzabdeckung zur Vermeidung von Kratzern.

- Führen Sie nicht mehrere Discs gleichzeitig in den Disc-Schacht ein. Dies kann sowohl dieses Gerät als auch die Discs beschädigen.

- Führen Sie keinesfalls Fremdkörper in den Disc-Schacht ein.

- Setzen Sie Discs niemals direktem Sonnenlicht, hohen Temperaturen, hoher Luftfeuchtigkeit oder starker Staubentwicklung aus.

- Wischen Sie verschmutzte Discs mit einem sauberen, trockenen Tuch von der Mitte ausgehend zum Rand hin ab. Verwenden Sie niemals Schallplattenreiniger oder Farbverdünner.

- Um Störungen zu vermeiden, sollten Sie keine im Fachhandel erhältlichen Objektivreinigungsmittel verwenden.

Informationen zu USB-Geräten

Dieses Gerät unterstützt USB-Massenspeichergeräte (z. B. Flash-Speicher oder tragbare Audiogeräte), die das Format FAT16 oder FAT32 verwenden.

• Manche Geräte arbeiten möglicherweise selbst dann nicht korrekt, wenn sie die Anforderungen erfüllen.
• Schließen Sie keinesfalls andere Geräte als USB-Massenspeichergeräte (wie USB-Ladestationen oder USB-Hubs), PCs, Kartenleser, externe Festplatten usw. an.
• Yamaha übernimmt keinerlei Haftung für auftretende Schäden oder Datenverlust von USB-Geräten, die an dieses Gerät angeschlossen sind.
  • Die Abspielbarkeit und Stromversorgung aller Arten von USB-Geräten können nicht garantiert werden.
• Verschlüsselte USB-Geräte werden nicht unterstützt.

Hinweise zu MP3- oder WMA-Dateien

• Das Gerät kann folgende Dateien abspielen.

Datei Bitrate	(kbps)	Abtast-frequenz (kHz)
MP3 8-320**	16-48
WMA 16-320**	22,05-48

** Sowohl konstante als auch variable Bitraten werden unterstützt.
• Die maximale Anzahl der Dateien/Ordner, die vom Gerät abgespielt werden können, ist wie folgt:

	Daten-CD USB
Maximale Gesamtanzahl Dateien 512	9999
Maximale Ordncranzahl 255	999
Maximale Anzahl von Dateien pro Ordner	511	255

- Urheberrechtlich geschützte Dateien können nicht wiedergegeben werden.

TECHNISCHE DATEN

◆PLAYER-BEREICH

CD

• Medien CD, CD-R/RW
• Audioformat.....Audio-CD, MP3, WMA

LASER

• Typ Halbleiterlaser GaAs/GaAlAs
• Wellenlänge....790 nm
  • Ausgangsleistung ....7 mW

USB

- Audioformat....MP3, WMA

AUX

• Eingangsanschluss ....3,5-mm-STEREO-Miniklinke

Bluetooth-BEREICH

• Bluetooth-Version ...... Ver. 2.1+EDR
• Unterstütztes Profil ......A2DP
• Unterstützte Codecs .... SBC, AAC, aptX ®
• Drahtlosleistung Bluetooth Klasse 2
• Maximaler Übertragungsweg.... 10 m (ohne Hindernisse)

◆VERSTÄRKER-BEREICH

• Maximale Ausgangsleistung ..... 15 W + 15 W (6 Ω 1 kHz, 10 % Klirrfaktor)
• Kopfhörer .....3,5-mm-STEREO-Miniklinke (Impedanz 16 bis 32 Ω)

◆TUNER

Empfangsbereich

• DAB/DAB ^+ (nur TSX-B235D).... 174 bis 240 MHz (Band III)
• FM 87,50 bis 108,00 MHz

◆ALLGEMEINES

• Stromversorgung 230 V Wechselstrom, 50 Hz
• Stromverbrauch ....30 W
- Verbrauch im Bereitschaftsmodus ...... 3,8 W oder weniger (Bereitschaft)/ 0,5 W oder weniger (ECO-Bereitschaft)
- Abmessungen (B × H × T) ....(TSX-B235) 370 × 110 × 234 mm ....(TSX-B235D) 370 × 110 × 239 mm
• Gewicht ....(TSX-B235) 3,92 kg ....(TSX-B235D) 3,92 kg

Technische Daten können ohne Ankündigung geändert werden.

iPod, iPhone, iPad

„Made for iPod“, „Made for iPhone“ und „Made for iPad“ bedeuten, dass ein elektronisches Zubehör speziell konstruiert ist, sodass es entsprechend mit einem iPod, iPhone oder iPad verbunden werden kann, und vom Entwickler zertifiziert wurde, um die Standards von Apple zu erfüllen.

Apple ist nicht verantwortlich für den Betrieb dieses Geräts oder dessen Einhaltung der Sicherheitsstandards und-vorschriften. Bitte beachten Sie, dass die Verwendung dieses Zubehörs mit dem iPod, iPhone oder iPad die drahtlose Übertragungsleistung beeinträchtigen kann.

Konzipiert für:

iPhone 6 Plus, iPhone 6, iPhone 5s, iPhone 5c, iPhone 5, iPhone 4s, iPhone 4, iPhone 3GS

iPad Air 2, iPad mini 3, iPad Air, iPad mini 2, iPad mini, iPad (3. und 4. Generation), iPad 2

iPod touch (4. und 5. Generation) (Stand Mai 2015)

iPhone, iPad, iPad Air, iPad mini und iPod touch sind Markenzeichen der Apple Inc., eingetragen in den USA und anderen Ländern.

© 2013 CSR ple und die Unternehmen der Gruppe.

Die Kennzeichnung aptX® und das aptX-Logo sind Markenzeichen von CSR plc oder von einem der Unternehmen der Gruppe und können in einer oder mehreren Jurisdiktionen eingetragen sein.

Die N-Markierung ist ein Markenzeichen oder ein eingetragenes Markenzeichen von NFC Forum, Inc. in den Vereinigten Staaten und anderen Ländern.

Dieses Gerät unterstützt DAB-/DAB+-Tuning.

Bluetooth

• Bluetooth ist eine Technik für die drahtlose Kommunikation zwischen Geräten in einem Abstand von 10 m zueinander, welche das 2,4-GHz-Frequenzband verwendet, für das keine Lizenz erforderlich ist.
• Bluetooth ist ein eingetragenes Warenzeichen von Bluetooth SIG und wird von Yamaha im Rahmen einer Lizenzvereinbarung verwendet.

Umgang mit Bluetooth-Kommunikation

• Das 2,4-GHz-Frequenzband wird von zahlreichen Bluetooth-kompatiblen Geräten eingesetzt. Zwar setzen Bluetooth-kompatible Geräte eine Technik ein, welche den Störeinfluss anderer Geräte, die dasselbe Frequenzband verwenden, begrenzt, allerdings kann die Geschwindigkeit oder Reichweite der Kommunikation beeinträchtigt und in manchen Fällen die Kommunikation unterbrochen werden.
  • Die Geschwindigkeit und Reichweite der Kommunikation hängt vom Abstand zwischen den kommunizierenden Geräten, der Anwesenheit von Hindernissen, den Funkwellenbedingungen und der Art von Geräten ab.
• Yamaha kann nicht gewähren, dass alle Bluetooth-kompatiblen Geräte eine drahtlose Verbindung mit diesem Gerät erstellen können.

Verbraucherinformation zur Sammlung und Entsorgung alter Elektrogeräte und benutzter Batterien

Befinden sich diese Symbole auf den Produkten, der Verpackung und/oder beiliegenden Unterlagen, so sollten benutzte elektrische Geräte und Batterien nicht mit dem normalen Haushaltsabfall entsorgt werden.

In Übereinstimmung mit Ihren nationalen Bestimmungen und den Richtlinien 2002/96/EC und 2006/66/EC, bringen Sie bitte alte Geräte und benutzte Batterien zur fachgerechten Entsorgung, Wiederaufbereitung und Wiederverwendung zu den entsprechenden Sammelstellen.

Durch die fachgerechte Entsorgung der Elektrogeräte und Batterien helfen Sie, wertvolle Ressourcen zu schützen und verhindern mögliche negative Auswirkungen auf die menschliche Gesundheit und die Umwelt, die andernfalls durch unsachgerechte Müllentsorgung auftreten könnten.

Für weitere Informationen zum Sammeln und Wiederaufbereiten alter Elektrogeräte und Batterien, kontaktieren Sie bitte Ihre örtliche Stadt- oder Gemeindeverwaltung, Ihren Abfallentsorgungsdienst oder die Verkaufsstelle der Artikel.

[Entsorgungsinformation für Länder außerhalb der Europäischen Union]

Diese Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Artikel ausrangieren möchten, kontaktieren Sie bitte Ihre örtlichen Behörden oder Ihren Händler und fragen Sie nach der sachgerechten Entsorgungsmethode.

Anmerkung zum Batteriesymbol (untere zwei Symbolbeispiele):

Dieses Symbol kann auch in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall entspricht dies den Anforderungen der Direktive zur Verwendung chemischer Stoffe.

Falls Bild-oder Tonstörungen in Ihrem Fernseher auftreten, stellen Sie dieses Gerät weiter vom Fernschgerät entfernt auf.

Personen mit Herzschrittmacher- oder Defibrillator-Implantat müssen mindestens 22 cm von diesem Gerät entfernt bleiben.

Funkwellen können elektronische medizinische Geräte stören. Benutzen Sie dieses Gerät nicht in der Nähe von medizinischen Geräten oder Einrichtungen.

Sie dürfen die Software in diesem Gerät weder ganz noch teilweise zurückentwickeln, dekompilieren, modifizieren, übersetzen oder zerlegen. Im Falle von gewerblichen Nutzern müssen sowohl das Personal als auch die Geschäftspartner der Firma die in dieser Klausel vertraglich vereinbarten Verbote beachten. Sollten die Vereinbarungen in dieser Klausel und diesem Vertrag nicht beachtet werden können, muss der Nutzer den Einsatz der Software umgehend einstellen.

VORSICHT

Die Verwendung von Bedienelementen oder die Einstellung bzw. die Ausführung von anderen als in dieser Anleitung beschriebenen Vorgängen kann zu Gefährdung durch gefährliche Strahlung führen.

VORSICHT MIT DEM LASER

Dieses Gerät enthält einen Laser. Um unnötige Augenverletzungen zu vermeiden, sollten Sie alle Wartungs- und Reparaturarbeiten einem qualifizierten Wartungstechniker überlassen.

GEFAHR

Sichtbare Laserstrahlen bei geöffneter Abdeckung. Achten Sie darauf, nicht direkt in den Laserstrahl zu blicken. Wenn dieses Gerät an der Steckdose angeschlossen ist, schauen Sie nicht durch den CD-Schacht oder andere Öffnungen in das Innere des Geräts.

OBSERVERA: LÄS DETTA INNAN ENHETEN TAS I BRUK.

LYSSNA PÅ MUSIK FRÄN DIN

Bluetooth-KOMPONENT....10

⑤Flerfunktionsindikator

Wichtiger Hinweis: Garantie-Information für Kunden in der EWR\* und der Schweiz

Deutsch

Für nähere Garantie-Information über dieses Produkt von Yamaha, sowie über den Pan-EWR*- und Schweizer Garantieservice, besuchen Sie bitte entweder die folgend angegebene Internetadresse (eine druckfähige Version befindet sich auch auf unserer Webseite), oder wenden Sie sich an den für Ihr Land zuständigen Yamaha-Vertrieb. *EWR: Europäischer Wirtschaftsraum
