MANUAL DE USUARIO VB350 AVer

Contenidos del paquete

Unidad VB350

Adaptador y cable de fuente de alimentación

Cable USB 3.0 Tipo-B a Tipo-A (3 m)

Mando a distancia

Kit de montaje en pared

1/4"-20 L=7.5 mm Tornillo (x2)

Plantilla deperforación

Accesorios opcionales

Altavoz con cable RJ45 de expansión de 10 m / 20 m (el cable está incluido)

Micrófono con cable RJ45 de expansión de 10 m / 20 m (el cable está incluido)

Cable extensor USB 3.1 10 m / 20 m / 30 m

Cable HDMI (3 m)

Adaptador DIN6 a RS-232

Conversor de salida de audio

Llave BT

TV VESA Mount Kit

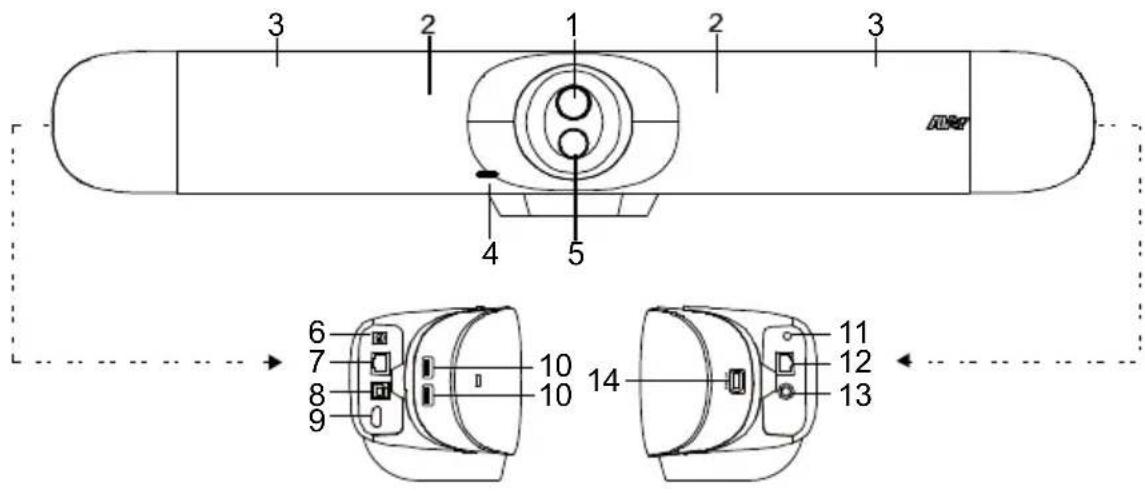

Vista general

3 2 1 2 3 4 5 6 7 8 9 10 10 14 11 12 13

(1) Objetivo varifocal
(2) Sensor de color
(3) Área de conjunto de micrófonos (14 micrófonos incorporados)
(4) Indicador LED
(5) Objetivo fijo
(6) Conector de fuente de alimentación CC 12 V

(7) Puerto Ethernet RJ-45
(8) Puerto USB 3.0 Tipo-B (a PC)
(9) Puerto de salida HDMI (a TV)***
(10) Puerto USB *2
(11) Puerto de entrada de teléfono/salida de audio*
(12) Audio de expansion (para altavoz/micrófono)
(13) Puert de RS232
(14) Puerto USB 2.0 Tipo-A** (Solo para llave BT)

* El predeterminado es teléfono en funcionamiento. Para la compatibilidad de la función salida de audio para el Sistema HA, por favor configúrelo a través de PTZApp2 y compre el conversor de salida de audio (conector hembra TRS a conector macho TRRS) para AVer.
** La llave BT es un elemento opcional en ciertos países. Por favor, póngase en contacto con su distribuidor local para adquirirla.
*** Admite la tecnología de adaptador USB 3.1 (Gen 1) a HDMI incorporado. Admite resolución 4K de salida HDMI en TV/monitor.

Indicador LED

Encendido: parpadea en azul una vez

Inicio: rojo fijo

Encendido completamente pero sin conexión USB: naranja fijo

Cable de alimentación y USB conectado, pero el dispositivo está inactivo o hay una llamada en espera: blanco fijo

Vídeo y audio activados: azul fijo

Llamando: Parpadeo rápido en blanco o azul según el estado original

Vídeo encendido y audio silenciado (durante una llamada): rojo fijo

Una segunda llamada: parpadeo rápido en blanco, azul o morado según el estado original

Control de gestos

La luz azul parpadea durante 2 segundos: La función de control de gestos se activa correctamente con cualquier comando de gesto válido.

La luz azul parpadea durante 4 segundos: La cámara reconoce un comando de gesto válido y comienza la acción.

[Nota]

■ El ajuste predeterminado del control de gestos es desactivo. Por favor, activo a través de PTZApp2 o de la página web IP.
■ La distancia efectiva es de hasta 4 metros de distancia de la cámara.
■ Desactive la función AI antes de realizar el control de gestos de acercar/alejar.

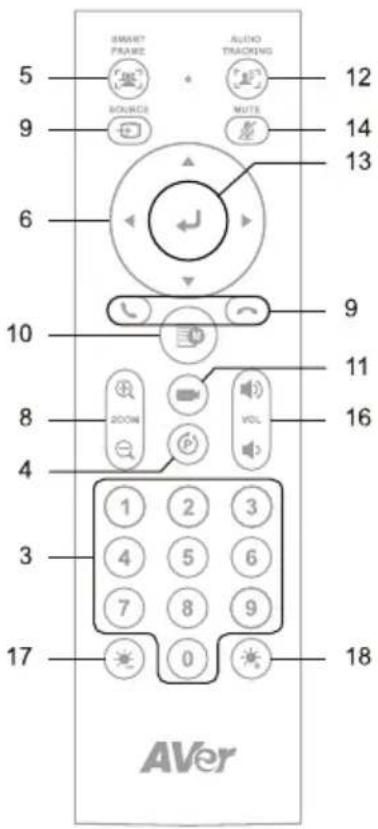

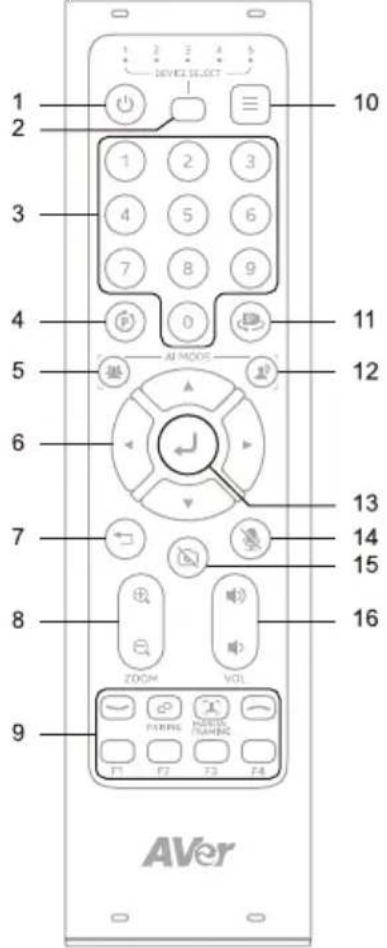

Mando a distancia

Su dispositivo puede incluir uno de los siguientes mandos a distancia.

1 2 3 4 5 6 7 8 9 10 11 12 AI MODES 13 14 15 16 ZOOM VOL PARKING MAIN/MAINING F1 F2 F3 F4 AVer

5 12 9 AUDIO TRACKING SOURCE MUTE 14 13 6 10 9 11 8 16 ZOOM VOL 4 3 1 2 3 4 5 6 7 8 9 17 0 18 AVer

Nombre Función
1. Encendido N/A
2. Selección de cámara Seleccione 1 para operar la cámara.El control remoto viene configurado en 1 de fábrica. Presione para alternar entre 1-5.
3. Botones numéricos • Para guardar un ajuste preestablecido: Mantenga presionado un número (0-9).• Para cargar un ajuste preestablecido: Presione un número (0-9).
4. Botones combinados Abra la guía de botones combinados. Consulte <Botones_ combinados> para más detalles.
5. SmartFrame Presione para encuadrar a todo el grupo en pantalla. Mantenga presionado para alternar entre modos de seguimiento.• Para ocultar el icono deSmartFrame , vaya aSetting > On-Screen Menu >Off en la interfaz web o en Room Management.
6. Control de panorámica e inclinación	Control de dirección de panorámica e inclinación.
7. Atrás N/A
8. Zoom in/out Acercar o alejar.
9. Botones de función • Llamar/Responder: Iniciar o responder una llamada.• Emparejamiento: Encender o apagar Bluetooth.• Manual Framing: N/A• Colgar: Terminar la llamada.• F1-F4: N/A
10. Menú N/A
11. Cargar preestablecido Presione para alternar entre los ajustes preestablecidos definidos.
12. Seguimiento de audio Mantenga presionado para alternar entre modos de seguimiento de audio.
13. Enter Confirmar una selección.
14. Silenciar Silenciar o reactivar el micrófono.
15. Cámara apagada N/A
16. Volumen Subir o bajar el volumen.
17. Brillo -	Disminuir el brillo de la imagen.
18. Brillo +	Aumentar el brillo de la imagen.

Botones combinados

Presione consecutivamente	para
+ 1	Activar o desactivar el WDR
+ 2	Activar o desactivar la opción Guardar preestablecido
+ 3	Activar o desactivar la transmisión RTMP
+ 4	Entrar en modo suspensión cuando no se transmita por USB

Conexión del dispositivo

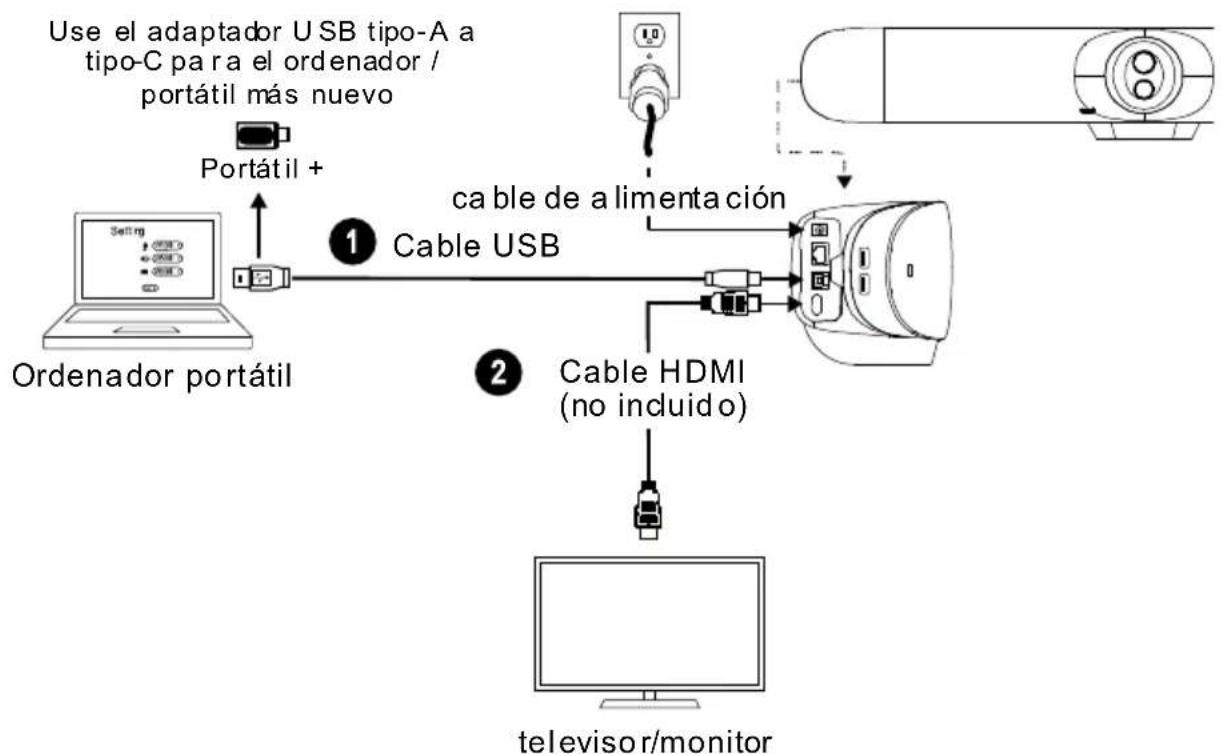

1. Conecte la VB350 al ordenador/portátil con el cable USB 3.0 suministrado y conecte el cable de la fuente de alimentación de la VB350 al enchufe de la pared.

[Nota] El sistema operativo Windows® 7 requiere un controlador para admitir la conversión de HDMI para la conexión del TV/monitor con la VB350. Utilice la Room Management para instalar el controlador.

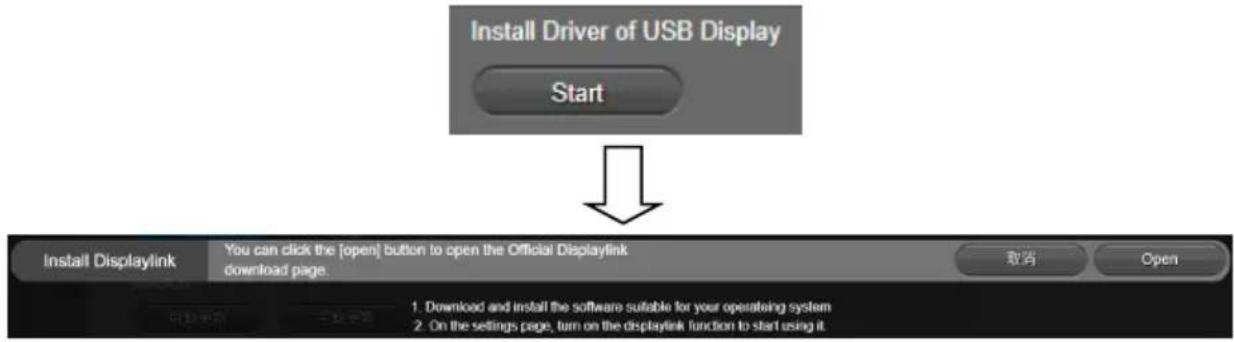

En Room Management, vaya a Configuración del sistema. En el campo "Install Driver of USB Display", haga clic en el botón "Start" y siga las instrucciones en pantalla para instalar Displaylink.

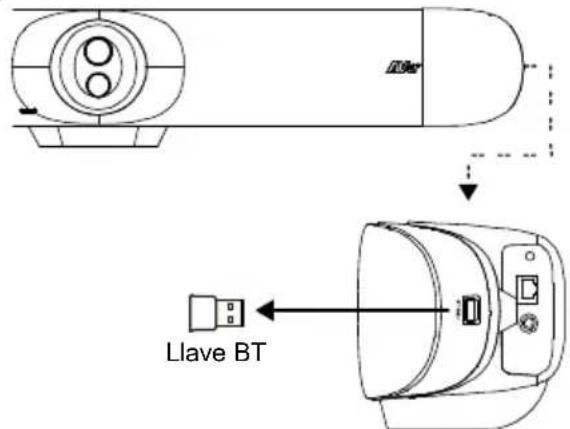

1. Instale un dongle BT antes de encender el dispositivo. Conéctela al puerto USB 2.0 tipo A. Use el mando a distancia o la Room Management para activar la función Bluetooth. Hay dos tipos de escenarios de conexión.

Llave BT

- Escenario 1: Conexión con el teléfono móvil. Active el Bluetooth de los teléfonos móviles para encontrar la VB350 y conectarla para usar VB350 como micrófono externo y altavoces durante una reunión de conferencia.

- Escenario 2: Conexión con el altavoz AVer FONE540 BT.

[Nota] La llave BT en un elemento opcional en ciertos países. Según los ajustes detallados del Bluetooth, por favor consulte el manual del usuario.

Configurar ajustes en Room Management

1. Descargue e instale Room Management (anteriormente PTZApp 2) en su computadora desde AVer Download Center (https://www.aver.com/download-center) y luego inicie el software.

Nota:

• Desinstale PTZApp 2 antes de instalar Room Management.

• Room Management se abre en su navegador. Recomendamos Chrome 76 o superior.

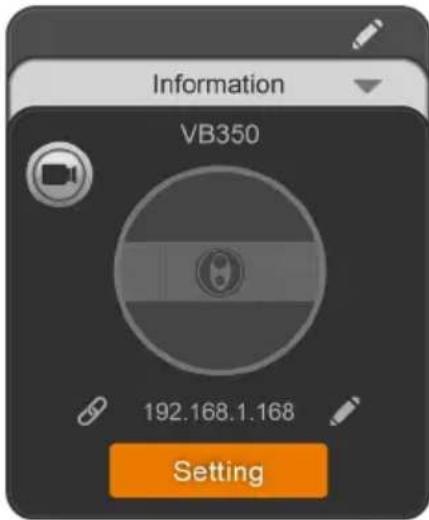

• Conecte su dispositivo a la computadora con el cable USB incluido. Su dispositivo debería aparecer en la página Device Control.

• Haga clic en Setting para ajustar la configuración de audio y video.

Para más información, consulte el manual de usuario de Room Management.

Information VB350 192.168.1.168 Setting
