РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ VB350 AVer

Модуль VB350 Крышка объектива

Адаптер питания и шнур питания

Комплект Настенного Монтажа

1/4"-20 L=7.5 mm Винт (x2)

Адаптер «USB-A—USB-C»

Схема расположения монтажных отверстий

Дополнительные принадлежности

Дополнительный проводной
громкоговоритель RJ-45 с кабелем 10 м/20 м
(кабель прилагается)

Дополнительный проводной микрофон RJ-45, 10 м/20 м (кабель прилагается)

Удлинитель USB 3.1 (10 м / 20 м / 30 м)

Кабель HDMI (3 м)

Адаптер Din6-RS-232

Конвертер аудиовыхода

ВТ-адаптер

Комплект крепления VESA для телевизора

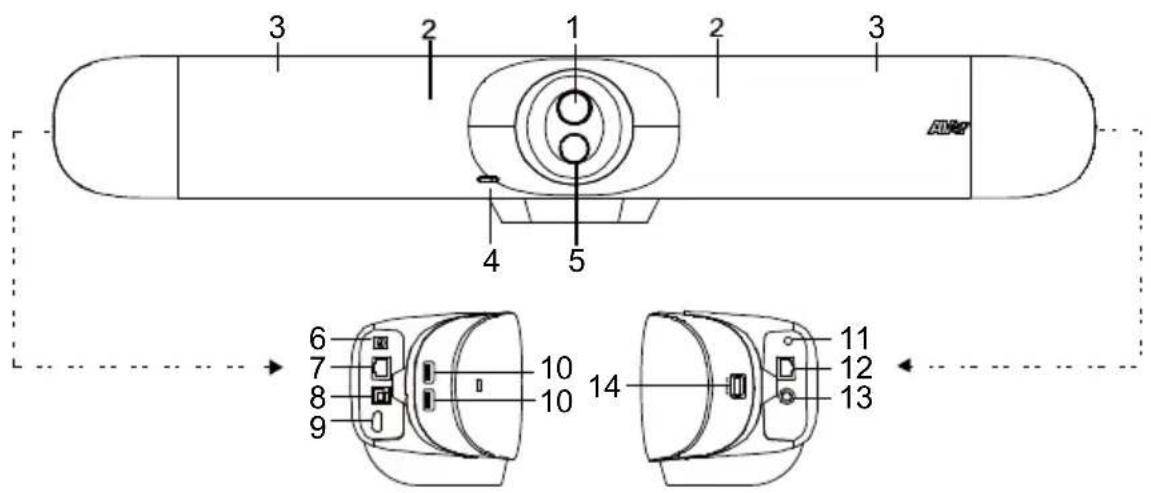

Основные элементы

3 2 1 2 3 4 5 6 7 8 9 10 10 14 11 12 13

(1) Варифокальный объектив
(2) Датчик цвета
(3) Микрофонная решётка (14 встроенных микрофонов)
(4) Индикатор
(5) Фиксированный объектив
(6) Гнездо питания 12В (пост.т.)
(7) Ethernet-port RJ-45

(8) Порт USB 3.0 типа В (для ПК)
(9) Выходной порт HDMI (к телевизору) ***
(10) Порт USB *2
(11) Телефонный вход/аудиовыход*
(12) Расширение аудио (для громкой связи/микрофона)
(13) Порт RS232*
(14) Порт USB 2.0 типа A** (только для BT-адаптера)

* Стандартная функция порта: Phone In (вход телефона) Чтобы обеспечить поддержку функции аудиовыхода для системы HA, выполните ее настройку с помощью приложения PTZApp2, а также приобретите у компании AVer конвертер аудиовыхода (вилка TRS — розетка TRRS).
** В некоторых странах ВТ-адаптер продается отдельно. Для приобретения обратитесь к местному дилеру.
*** Поддержка встроенного адаптера USB 3.1 (Gen 1) — HDMI. Поддержка разрешения HDMI 4K на телевизоре/мониторе.

Индикатор

Включение: один раз мигнет синим

Запуск: горит красным

Питание полностью включено, но USB-соединение отсутствует: горит оранжевым.

Кабель питания и USB-кабель подключены, но устройство неактивно или вызов на удержании: горит белым светом.

Видео и аудио включены: горит синим цветом

Вызов: быстрое мигание белым или синим в зависимости от исходного статуса

Включение видео и отключение звука (во время разговора): горит красным

Второй вызов: быстрое мигание белым, синим или фиолетовым в зависимости от исходного статуса

Жестовое управление

Синий индикатор мигает в течение 2 секунд: Успешная активация функции жестового управления любой допустимой жестовой командой.

Синий индикатор мигает в течение 4 секунд: Камера распознает допустимую жестовую команду и запускает выполнение действия.

[Примечание]

По умолчанию жестовое управление выключено. Включите его через приложение PTZApp2 или на странице IP-интерфейса.
■ Эффективное расстояние составляет до 4 метров от камеры.
■ Пожалуйста, отключите функцию AI, прежде чем выполнять управление жестами увеличения/уменьшения масштаба.

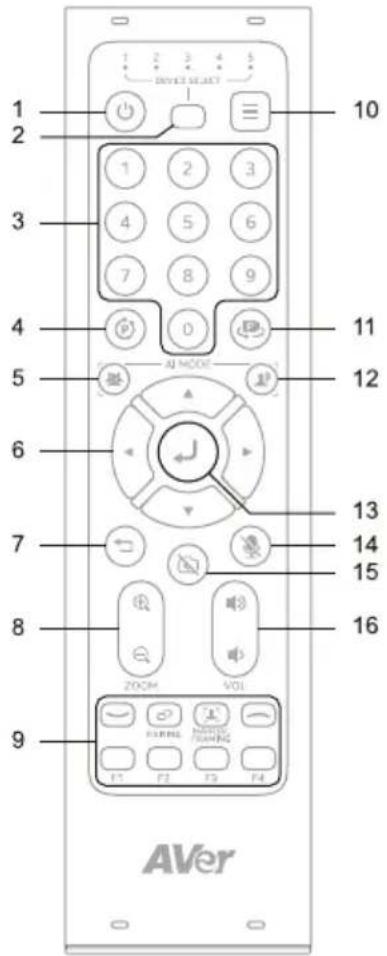

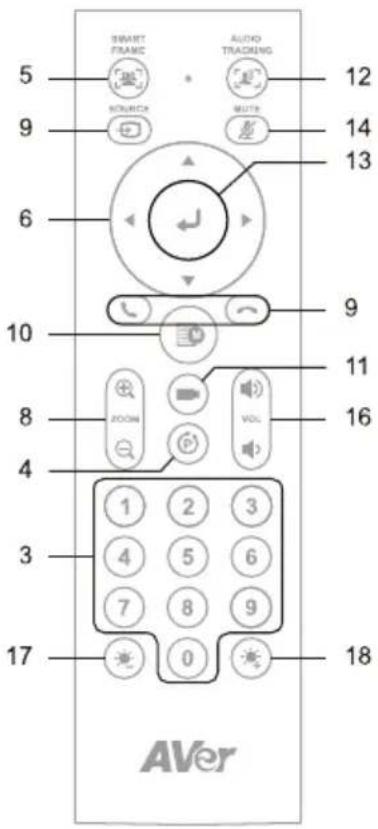

Пульт ДУ

Ваше устройство может быть оснащено одним из следующих пультов.

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 1 2 3 4 5 6 7 8 9 ZOOM VOL F1 F2 F3 F4 AVer

5 9 6 10 8 4 3 17 AVER SMART FRAME AUDIO TRACKING SOURCE MUTR 9 12 14 13 9 11 16 ZOOM VOL 1 2 3 4 5 6 7 8 9 0 18

Название Функция
1. Питание N/A
2. Выбор камеры Выберите 1	для управления камерой.Пульт настроен на 1 по умолчанию. Нажимайте, чтобы переключаться между 1-5.
3. Цифровые кнопки	• Для сохранения предустановки: Удерживайте цифру (0-9).• Для загрузки предустановки: Нажмите цифру (0-9).
4. Комбинированные кнопки	Откройте руководство по комбинированным кнопкам. См.<Комбинированные кнопки> для подробностей.
5. SmartFrame Нажмите, чтобы захватить всю группу в кадре. Удерживайте, чтобы переключаться между режимами отслеживания.• Чтобы скрыть значокSmartFrame , перейдите вSetting > On-Screen Menu > Off через веб-интерфейс или Room Management.
6. Управление панорамой и Контроль направления панорамы и наклона.
наклоном
7. Назад N/A
8. Масштаб	Увеличение или уменьшение масштаба.
9. Функциональные кнопки	• Вызов/Ответ: Начать или ответить на вызов.• Сопряжение: Включить или выключить Bluetooth.• Manual Framing: N/A• Завершение вызова: Завершить вызов.• F1-F4: N/A
10. Меню N/A
11. Загрузка предустановок	Нажимайте, чтобы переключаться между заданными предустановками.
12. Аудиоотслеживание	Удерживайте, чтобы переключаться между режимами аудиоотслеживания.
13. Enter Подтвердите выбор.
14. Выключение звука Включение или выключение микрофона.
15. Камера выключена N/A
16. Громкость	Увеличение или уменьшение громкости.
17. Яркость -	Уменьшение яркости изображения.
18. Яркость +	Увеличение яркости изображения.

Комбинированные кнопки

Нажимайте последовательно	для
+ 1	Включения или выключения WDR.
+ 2	Включения или выключения сохранения предустановок.
+ 3	Включения или выключения RTMP-трансляции.
+ 4	Перехода в спящий режим, если трансляция через USB не ведется.

Подключение устройства

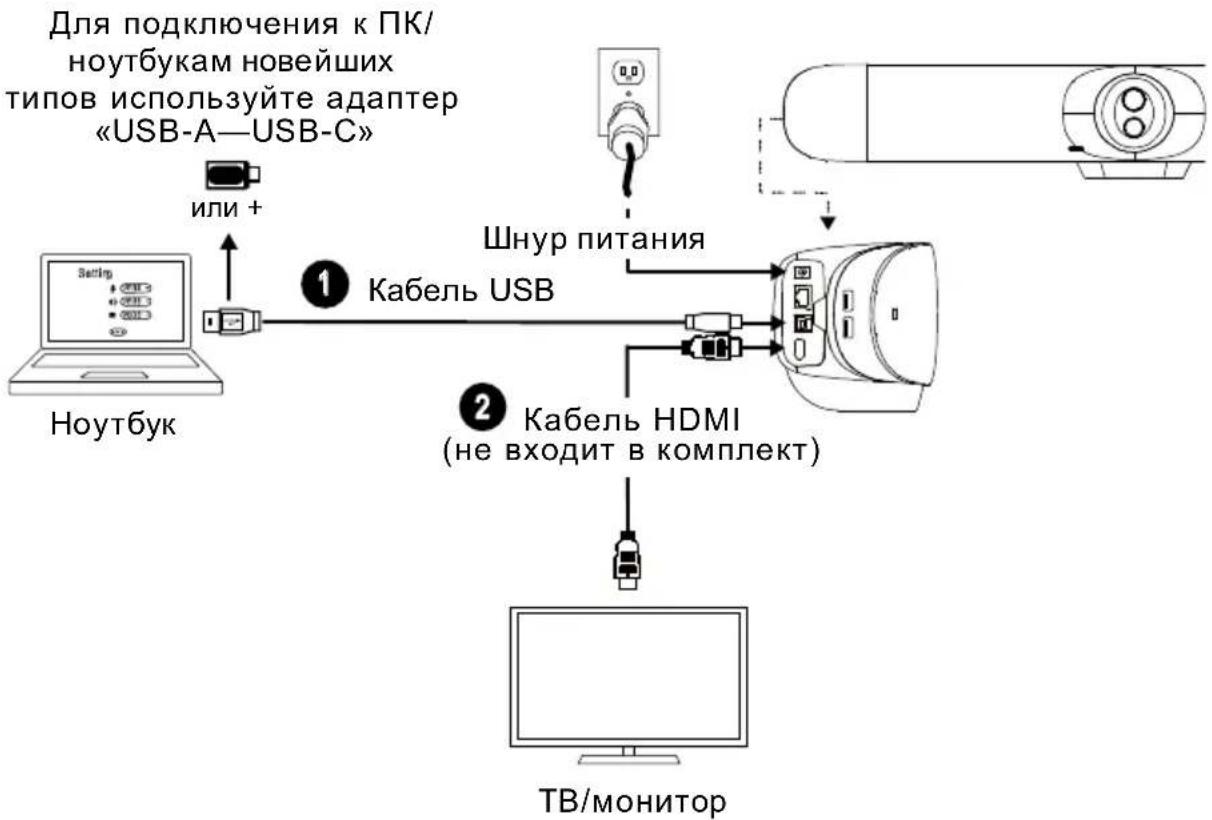

1. Подсоедините VB350 к компьютеру/ноутбуку с помощью прилагаемого USB 3.0-кабеля, затем подключите шнур питания VB350 к электророзетке.

1. Подключите монитор TV/HDMI к VB350 через кабель HDMI.

[Примечание] В случае с OC Windows® 7, для подключения телевизора/монитора к VB350 требуется драйвер для преобразования в формат HDMI. Установить драйвер можно с помощью приложения Room Management.

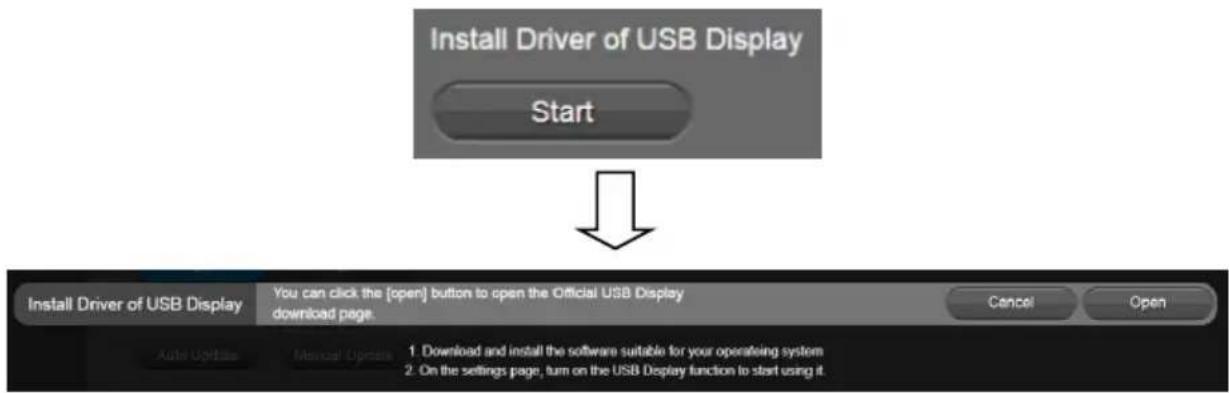

В Room Management перейдите к настройкам системы. В поле «Install Driver of USB Display» нажмите кнопку «Start» и следуйте инструкциям на экране, чтобы установить Displaylink.

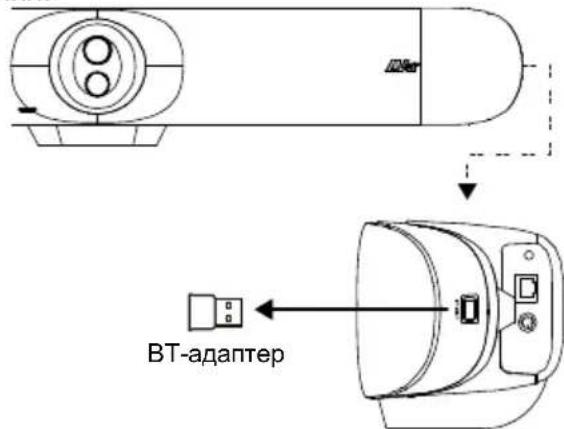

Перед включением устройства установите ключ BT. Подключите адаптер к порту USB 2.0 типа A. Включите функцию Bluetooth с помощью пульта или приложения PTZApp2. Имеется два сценария соединения.

ВТ-адаптер

• Сценарий 1: Соединение с мобильным телефоном. Включите режим Bluetooth на мобильном телефоне, найдите в сети устройство VB350 и подключите его для использования VB350 в качестве внешнего микрофона и динамика во время конференции.
  ● Сценарий 2: Соединение с громкоговорителем AVer FONE540 BT.

[Примечание] В некоторых странах ВТ-адаптер продается отдельно. Подробные сведения о настройках Bluetooth приведены в руководстве пользователя.

Настройка параметров в Room Management

1. Загрузите и установите Room Management (ранее PTZApp 2) на свой компьютер с AVer Download Center (https://www.aver.com/download-center), затем запустите программу.

Примечание:

• Перед установкой Room Management удалите PTZApp 2.
- Room Management открывается в браузере. Рекомендуется Chrome 76 и выше.

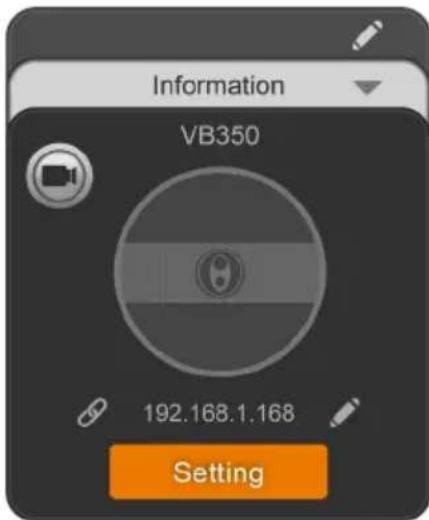

1. Подключите устройство к компьютеру с помощью прилагаемого USB-кабеля. Ваше устройство должно отобразиться на странице Device Control.
2. Нажмите Setting, чтобы настроить параметры аудио и видео.

Для получения дополнительной информации обратитесь к руководству пользователя Room Management.

Information VB350 192.168.1.168 Setting
