X5C - Grabadora de video EZVIZ - Manual de uso y guía de instrucciones gratis

Tipo de producto	Grabador de video en red (NVR)
Marca	EZVIZ
Modelo	X5C
Dimensiones (aprox.)	260 x 220 x 45 mm
Peso (aprox.)	1,2 kg
Alimentación	12 V CC, 2 A
Interfaces de video	1 x VGA, 1 x HDMI
Interfaces de audio	1 x entrada de audio, 1 x salida de audio
Interfaces de red	1 x Ethernet RJ45 (LAN)
Interfaces USB	1 x USB (para mouse)
Almacenamiento interno	1 x SATA para disco duro de 3,5 pulgadas (no incluido)
Resolución de grabación	Hasta 1080p
Número de cámaras soportadas	Hasta 4 cámaras (según modelo)
Conectividad de cámaras	Cableada (Ethernet) e inalámbrica (Wi-Fi)
Aplicación móvil	EZVIZ (iOS y Android)
Funciones principales	Grabación continua, detección de movimiento, alarma, visualización remota
Garantía	1 año (piezas y mano de obra)
Mantenimiento y limpieza	Desenchufar antes de limpiar; usar un paño suave y seco
Seguridad	Distancia mínima de 20 cm entre el dispositivo y el cuerpo
Piezas de repuesto y reparabilidad	Disco duro reemplazable por el usuario; otras reparaciones por un profesional autorizado

Preguntas frecuentes - X5C EZVIZ

¿Cómo instalar un disco duro en el X5C?

Retire la tapa desatornillando los seis tornillos (n.° 1 a 6). Conecte el cable de datos y el cable de alimentación al disco duro, luego atorníllelo con los tornillos n.° 7 a 10. Vuelva a colocar la tapa.

¿Cómo conectar cámaras inalámbricas al X5C?

Vaya a Menú > Cámara > Buscar. Cuando la cámara esté lista para conectarse al Wi-Fi, haga clic en Buscar y luego en + para agregarla.

¿Cómo restablecer el X5C?

Inserte un alfiler en el orificio de reinicio (RESET) y manténgalo presionado durante 8 segundos hasta que el indicador parpadee en rojo.

¿Puedo usar la aplicación EZVIZ para controlar el X5C?

Sí, descargue la aplicación EZVIZ en iOS o Android, cree una cuenta y luego agregue el X5C escaneando el código QR ubicado en el dispositivo.

¿Qué hacer si el indicador LED está rojo fijo?

Un indicador rojo fijo indica una anomalía o alarma del dispositivo. Verifique las conexiones y consulte el manual para obtener más detalles.

¿Cuál es la distancia máxima entre la cámara y el X5C?

La cámara debe estar a menos de 10 metros (32,8 pies) del X5C para una conexión inalámbrica óptima.

¿Puede el X5C funcionar sin disco duro?

El X5C puede usarse sin disco duro para visualización en vivo, pero la grabación requiere un disco duro SATA instalado.

¿Cómo apagar correctamente el X5C?

En la interfaz del monitor, vaya a Menú > Apagar y luego haga clic en Sí. No desconecte el dispositivo mientras esté funcionando.

¿Qué tipos de cámaras son compatibles con el X5C?

El X5C es compatible con cámaras EZVIZ inalámbricas y cableadas (Ethernet). Las cámaras deben estar a menos de 10 m para la conexión inalámbrica.

¿Qué hacer si la pantalla no muestra ninguna imagen?

Verifique que el cable VGA o HDMI esté bien conectado y que el monitor esté configurado en la fuente de entrada correspondiente. Asegúrese también de que el X5C esté encendido.

MANUAL DE USUARIO X5C EZVIZ

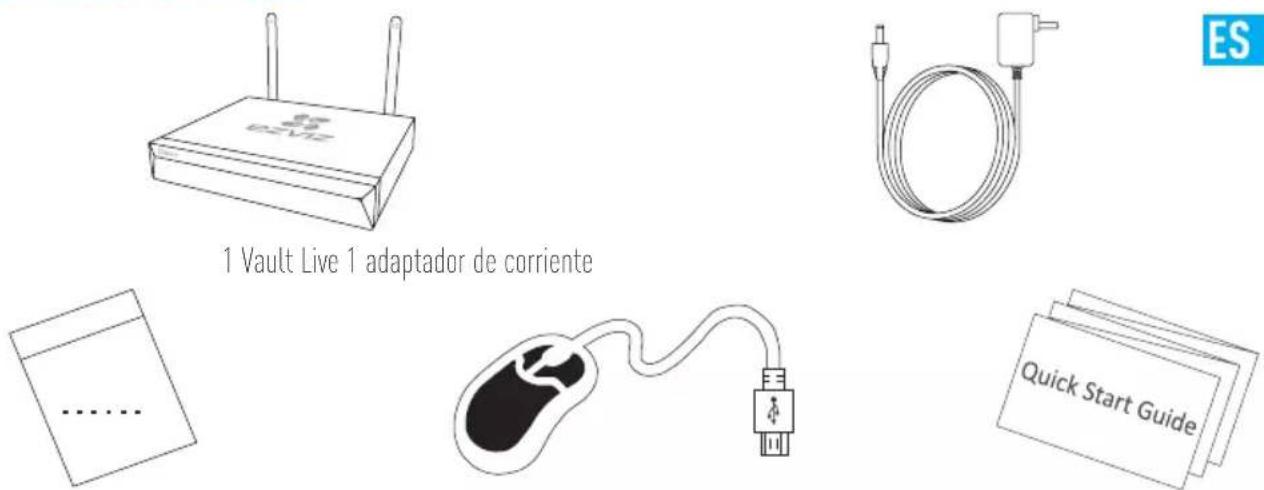

Contenido de la caja

1 Vault Live 1 adaptador de corriente Quick Start Guide

1 accesorio 1 ratón 1 guía de inicio rápido
En los modelos equipados con una unidad de disco duro, los accesorios no se incluyen en el contenido de la caja.

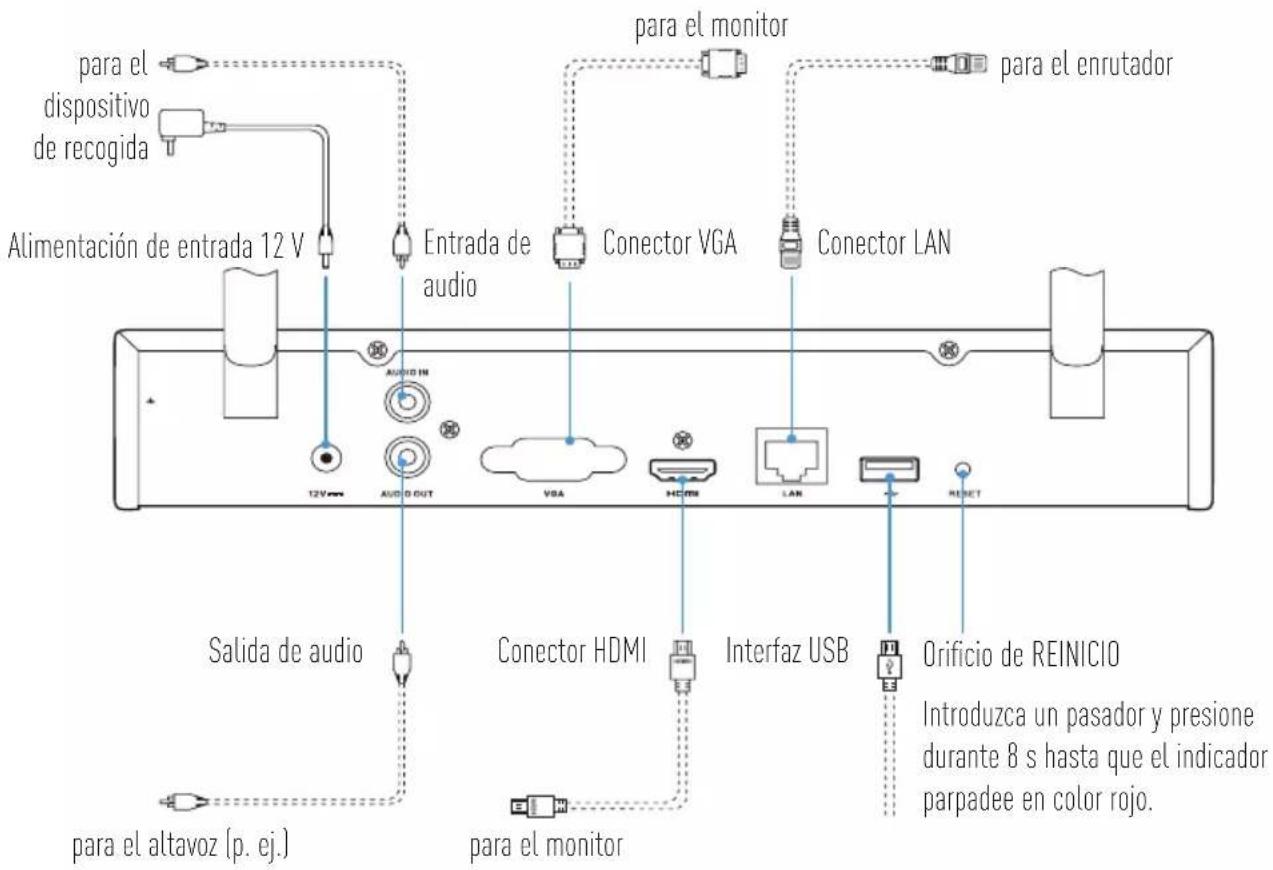

Vista del producto

Vista general del panel trasero

para el dispositivo de recogida Alimentación de entrada 12 V entrada de audio Conector VGA Conector LAN para el monitor para el enrutador Salida de audio Conector HDMI Interfaz USB ORificio de REINICIO para el altavoz (p. ej.) para el monitor Introduzca un pasador y presione durante 8 s hasta que el indicador parpadee en color rojo.

Los cables representados por las líneas de puntos en la figura precedente no están incluidos.

Cableado

Si desea instalar el HDD usted mismo, consulte el Apéndice.

Conexión del cable

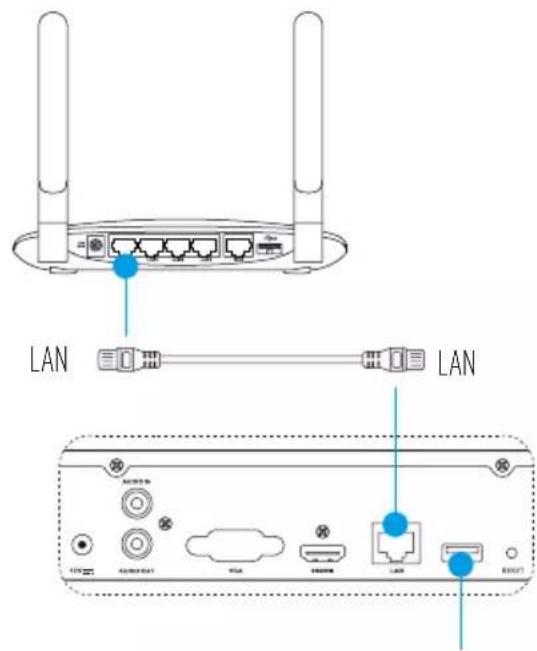

1. Utilice un cable de red para conectar el conector LAN del Vault Live al enrutador.
2. Conecte el ratón al puerto USB del Vault Live.

LAN LAN

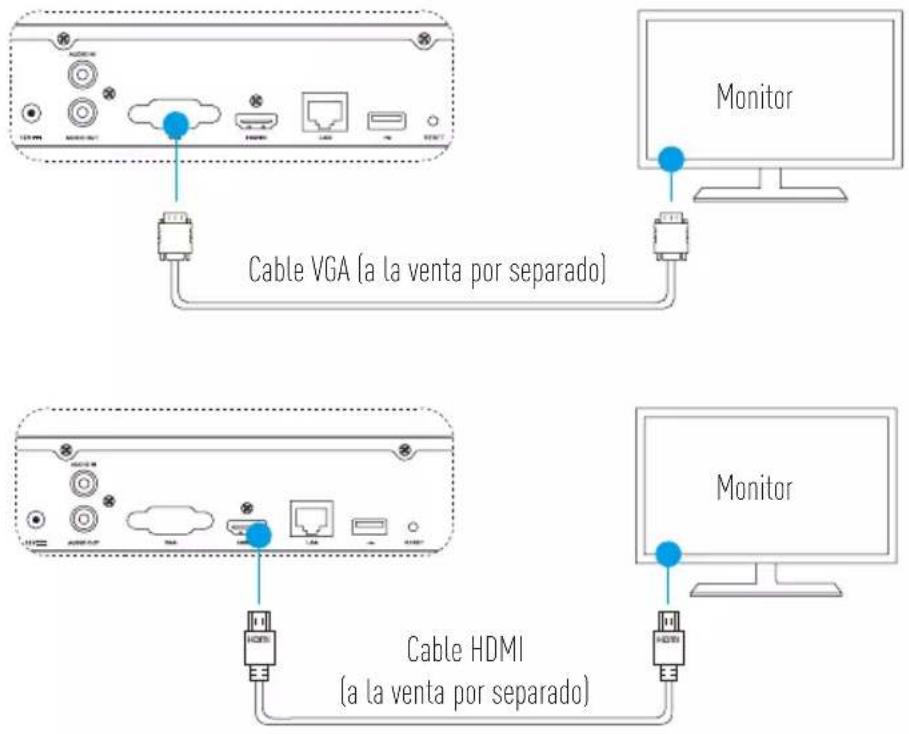

1. Conecte el Vault Live al monitor utilizando un cable VGA o HDMI.

Monitor Cable VGA (a la venta por separado) Monitor Cable HDMI (a la venta por separado)

Elija la fuente de señal correspondiente del monitor de acuerdo con las diferentes conexiones.

Configuración

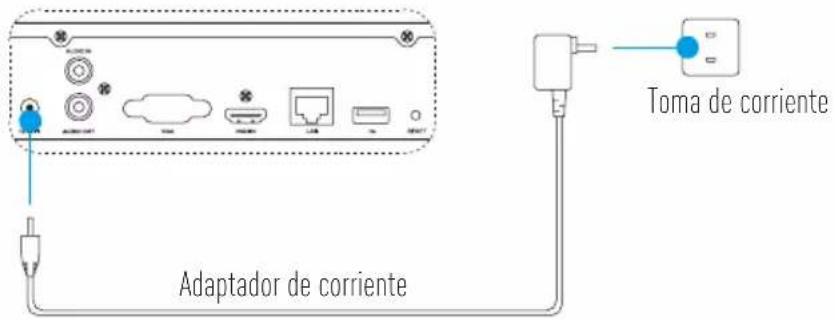

Encendido

La cámara debe estar a menos de 10 m (32,8 pies) del Vault Live.

1. Encienda el Vault Live conectando el adaptador de corriente a una toma de corriente.

Adaptador de corriente Toma de corriente

i Use una fuente de alimentación estable para evitar problemas o averías en el dispositivo.

1. Espere a que aparezca en el monitor la interfaz del asistente y configure la contraseña (para el primer acceso).
2. Inicie sesión en el Vault Live.

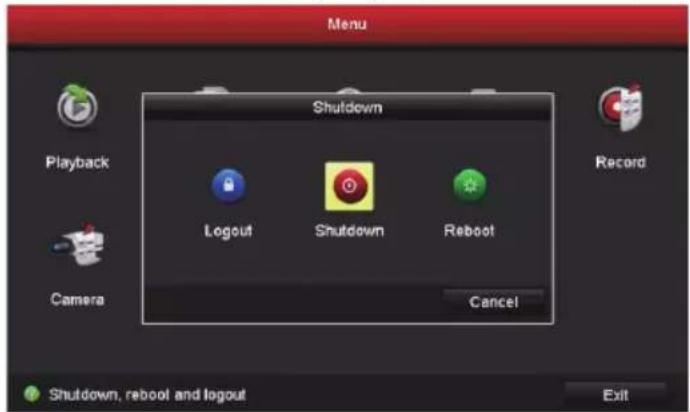

(Opcional) Apagado

1. Desde la interfaz de funcionamiento del Vault Live (Monitor), entre en la opción Shutdown (Apagar) a través del Menu (Menú) → Shutdown (Apagar) y haga clic sobre la opción.

Para proteger el dispositivo, no lo apague mientras esté funcionando.

Vinculación

Vinculación a través del monitor

Encienda todos los dispositivos antes de empezar.

Vinculación rápida para cámaras inalámbricas.

i Restaure la cámara si esta hubiera estado conectada a una red Wi-Fi con anterioridad

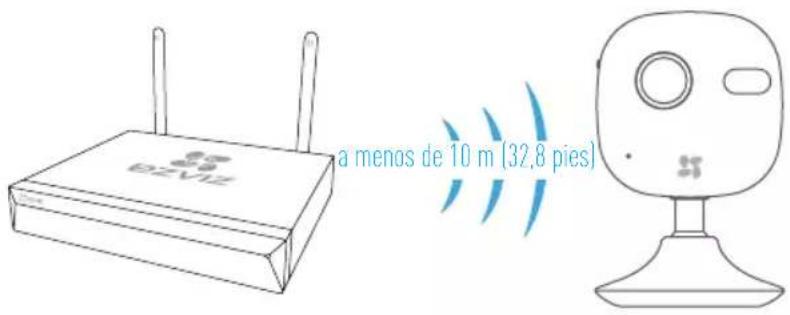

a menos de 10 m (32,8 pies)

Opción 1:

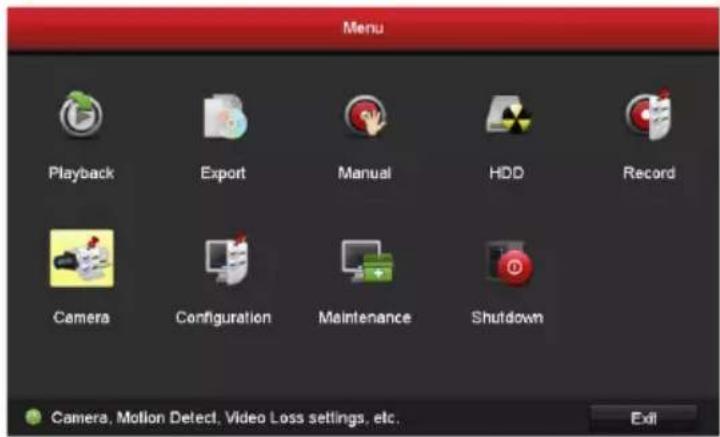

1. Entre en Camera Management (Administración de cámaras) a través del Menu (Menú) → Camera (Cámara).

1. Cuando la cámara esté lista para conectarse al Wi-Fi, haga clic sobre Search (Buscar).

i La cámara se conectará automáticamente al Vault Live.

1. Haga clic sobre "+" para agregar la cámara vinculada.

Opción 2:

A. Conecte la cámara al Wi-Fi desde el enrutador o conmutador ascendente del Vault Live.
B. Repita los pasos 1 y 3 en la Opción 1.

Vinculación rápida para cámaras conectadas por cable

A. Conecte la cámara al enrutador o conmutador ascendente del Vault Live usando un cable de red.
B. Repita los pasos 1 y 3 en la Opción 1.

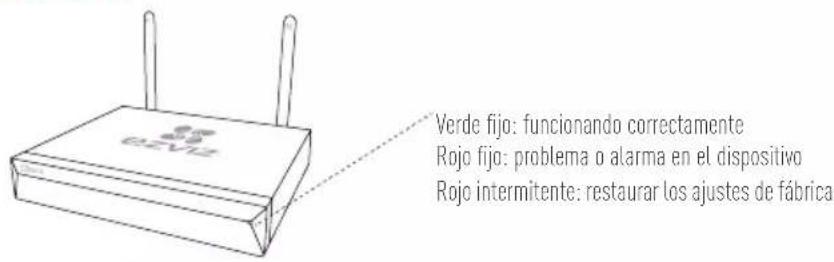

Indicador de estado LED

Verde fijo: funcionando correctamente Rojo fijo: problema o alarma en el dispositivo Rojo intermitente: restaurar los ajustes de fábrica

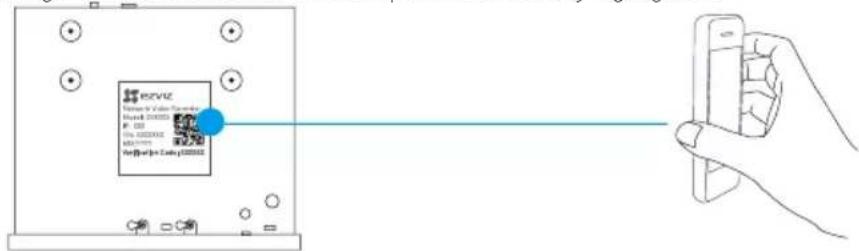

Vinculación usando el teléfono

1. Descargue la aplicación en su móvil (opcional).

2. Busque "EZVIZ" en App Store/Google Play™ para descargar e instalar la aplicación.

3. Abra la aplicación.

4. Registre su cuenta de usuario EZVIZ.

5. Agregue el Vault Live.

6. Inicie sesión en la aplicación EZVIZ.

7. Haga clic sobre “+” en la esquina superior derecha para entrar en la interfaz para escanear el código QR.

- Escanee el código QR del Vault Live con la aplicación EZVIZ y agréguelo.

RSVIZ Network Video Server Microsoft 200003 F: 100 I/O: 1000000 USB: 1000000 [e-mail]/200003

1. Abra el Vault Live en la aplicación EZVIZ.
2. Haga clic sobre “+” para agregar las cámaras.

Apéndice

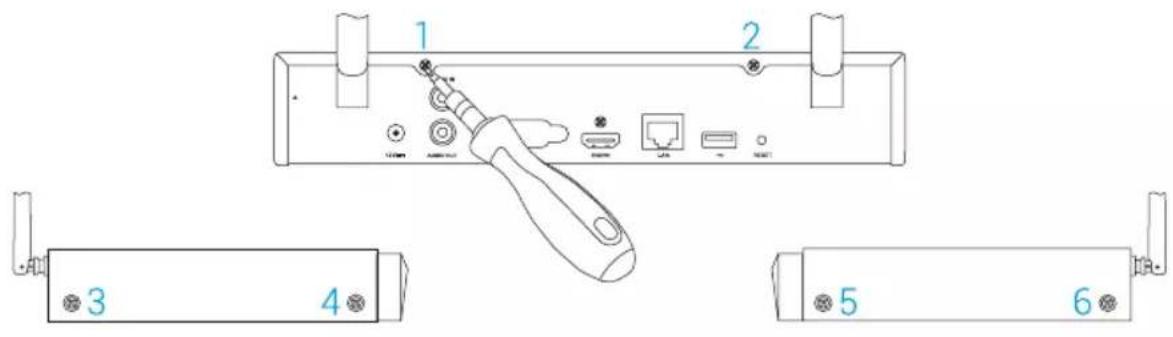

Instalación de una unidad de disco duro (opcional)

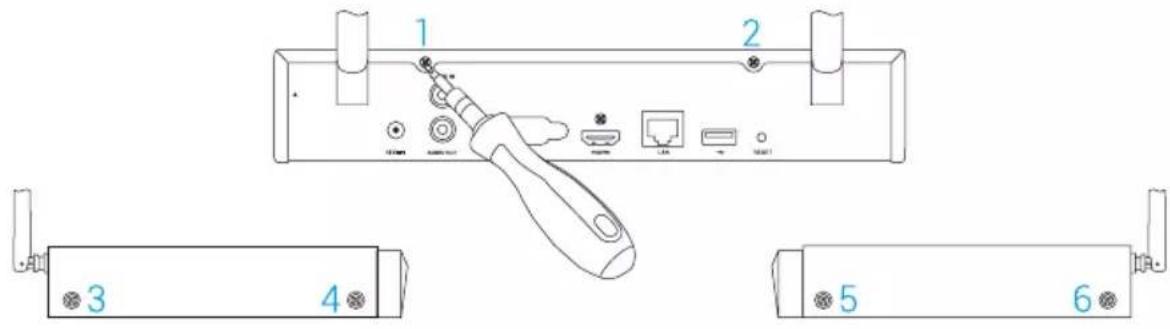

1. Afloje los seis tornillos, números del 1 al 6, en la parte trasera y ambos lados del dispositivo para abrir la tapa.

1 2 3 4 5 6

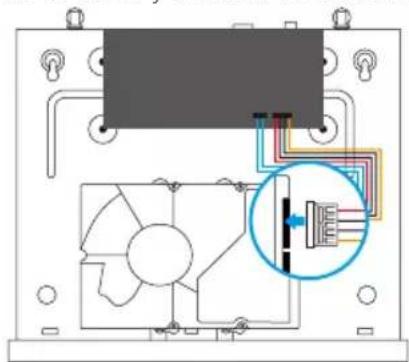

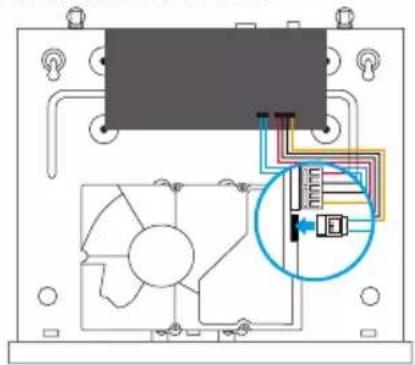

1. Conecte el cable de datos y el cable de alimentación del Vault Live al HDD.

Interfaz de alimentación

1. Use los tornillos (números 7, 8, 9 y 10) para fijar el HDD.

7 8 9 10

1. Vuelva a ensamblar el Vault Live con los tornillos (números del 1 al 6).

Gracias por adquirir productos EZVIZ. Esta garantía limitada le concede a usted, el comprador original del producto EZVIZ, derechos legales específicos. Es posible que tenga otros derechos legales en función de su estado, provincia o jurisdicción. Los avisos de exención de responsabilidad, las exclusiones y las limitaciones de responsabilidad de esta garantía limitada no se aplicarán hasta el máximo prohibido por la legislación aplicable. Ningún distribuidor, revendedor, representante o empleado tiene autorización para introducir alteraciones, ampliaciones o incorporaciones en virtud de esta garantía limitada.

Su producto de EZVIZ está cubierto por la garantía por un período de un [1] año desde la fecha de compra frente a defectos de materiales y mano de obra, o en el plazo más largo que requiera la ley en el país o estado donde se venda este producto, cuando se usa normalmente de acuerdo con el manual de usuario.

Puede solicitar el servicio de garantía por correo electrónico en [e-mail].

Para cualquier producto de EZVIZ defectuoso en garantía, HANGZHOU HIKVISION DIGITAL TECHNOLOGY CO., LTD. ("la Empresa"), a su discreción, (II) reparará o sustituirá el producto de forma gratuita; (II) cambiará su producto por un producto equivalente funcional; (III) o reembolsará el precio de compra original, siempre y cuando proporcione el recibo de compra original o una copia, una breve descripción del defecto y devuelva el producto en su embalaje original. A la entera discreción de la Empresa, la reparación o la sustitución pueden realizarse por un producto o componentes nuevos o reacondicionados. Esta garantía no cubre el coste postal de transporte, el seguro ni ningún otro coste incidental en el que incurra durante la devolución del producto.

Excepto si lo prohíbe la legislación vigente, esta es la solución única y exclusiva en caso de incumplimiento de esta garantía limitada. Cualquier producto que se haya reparado o sustituido en virtud de esta garantía limitada estará cubierto por los términos de la misma durante el periodo máximo de noventa (90) días a partir de la fecha de entrega o el período de garantía original restante.

Esta garantía no se aplica y se considerará nula:

• Si la reclamación de garantía se realiza fuera del periodo de garantía o si no se proporciona la prueba de compra.
• En caso de funcionamiento incorrecto, defecto o avería causados por o como resultado de las pruebas de impacto, impericia, manipulación, uso contrario al manual de instrucciones aplicable, voltaje incorrecto de la línea eléctrica, accidente, pérdida, robo, incendio, inundación u otros actos de fuerza mayor, daños en el envío o daños ocasionados por reparaciones realizadas por personal no autorizado.
• En el caso de las piezas consumibles, como las baterías, si el funcionamiento incorrecto se debe al desgaste normal del producto.
• Daños cosméticos, incluidos, pero sin limitarse a, arañazos, abolladuras y plástico roto en puertos.
• Cualquier software, incluso si se ha incluido y vendido con el hardware de EZVIZ.
• En caso de otros daños libres de defectos en el material o la mano de obra.
• La limpieza rutinaria, cambios cosméticos y el desgaste mecánico natural.

Si tiene alguna pregunta, no dude en ponerse en contacto con su representante comercial, o bien envíenos un mensaje a [e-mail] con la pregunta que desee. COPYRIGHT ©2017 HANGZHOU HIKVISION DIGITAL TECHNOLOGY CO., LTD. RESERVADOS TODOS LOS DERECHOS.
