Produkttyp	Digitaler Videorekorder (NVR)
Marke	EZVIZ
Modell	X5C
Abmessungen (ca.)	260 x 220 x 45 mm
Gewicht (ca.)	1,2 kg
Stromversorgung	12 V DC, 2 A
Videoanschlüsse	1 x VGA, 1 x HDMI
Audioanschlüsse	1 x Audioeingang, 1 x Audioausgang
Netzwerkschnittstellen	1 x Ethernet RJ45 (LAN)
USB-Anschlüsse	1 x USB (für Maus)
Interner Speicher	1 x SATA für 3,5-Zoll-Festplatte (nicht im Lieferumfang)
Aufnahmeauflösung	Bis zu 1080p
Unterstützte Kameraanzahl	Bis zu 4 Kameras (je nach Modell)
Kamera-Konnektivität	Kabelgebunden (Ethernet) und kabellos (Wi-Fi)
Mobile App	EZVIZ (iOS und Android)
Hauptfunktionen	Kontinuierliche Aufnahme, Bewegungserkennung, Alarm, Fernzugriff
Garantie	1 Jahr (Teile und Arbeit)
Pflege und Reinigung	Vor Reinigung vom Netz trennen; mit einem weichen, trockenen Tuch reinigen
Sicherheit	Mindestabstand von 20 cm zwischen Gerät und Körper
Ersatzteile und Reparierbarkeit	Festplatte vom Benutzer austauschbar; andere Reparaturen durch autorisiertes Fachpersonal

Häufig gestellte Fragen - X5C EZVIZ

Wie installiere ich eine Festplatte im X5C?

Entfernen Sie die Abdeckung, indem Sie die sechs Schrauben (Nr. 1–6) lösen. Schließen Sie das Datenkabel und das Netzkabel an die Festplatte an und befestigen Sie sie mit den Schrauben Nr. 7–10. Schließen Sie die Abdeckung.

Wie verbinde ich kabellose Kameras mit dem X5C?

Gehen Sie zu Menü > Kamera > Suche. Wenn die Kamera bereit ist, sich mit dem WLAN zu verbinden, klicken Sie auf Suchen und dann auf +, um sie hinzuzufügen.

Wie setze ich den X5C zurück?

Stecken Sie eine Nadel in das Reset-Loch (RESET) und halten Sie sie 8 Sekunden lang gedrückt, bis die Anzeige rot blinkt.

Kann ich die EZVIZ-App zur Steuerung des X5C verwenden?

Ja, laden Sie die EZVIZ-App auf iOS oder Android herunter, erstellen Sie ein Konto und fügen Sie den X5C durch Scannen des QR-Codes auf dem Gerät hinzu.

Was tun, wenn die LED dauerhaft rot leuchtet?

Ein dauerhaft rotes Licht weist auf eine Störung oder einen Alarm des Geräts hin. Überprüfen Sie die Verbindungen und lesen Sie die Anleitung für weitere Details.

Wie groß ist die maximale Entfernung zwischen Kamera und X5C?

Die Kamera sollte sich für eine optimale kabellose Verbindung innerhalb von 10 Metern (32,8 Fuß) vom X5C befinden.

Kann der X5C ohne Festplatte betrieben werden?

Der X5C kann ohne Festplatte zur Live-Ansicht verwendet werden, für die Aufnahme ist jedoch eine installierte SATA-Festplatte erforderlich.

Wie schalte ich den X5C richtig aus?

Gehen Sie auf der Monitoroberfläche zu Menü > Herunterfahren und klicken Sie auf Ja. Ziehen Sie das Gerät während des Betriebs nicht vom Netz.

Welche Kameratypen sind mit dem X5C kompatibel?

Der X5C ist mit kabellosen und kabelgebundenen (Ethernet) EZVIZ-Kameras kompatibel. Bei kabellosen Kameras muss die Entfernung unter 10 m liegen.

Was tun, wenn der Bildschirm kein Bild anzeigt?

Stellen Sie sicher, dass das VGA- oder HDMI-Kabel richtig angeschlossen ist und der Monitor auf die entsprechende Eingangsquelle eingestellt ist. Vergewissern Sie sich außerdem, dass der X5C eingeschaltet ist.

BEDIENUNGSANLEITUNG X5C EZVIZ

Allgemeine Informationen

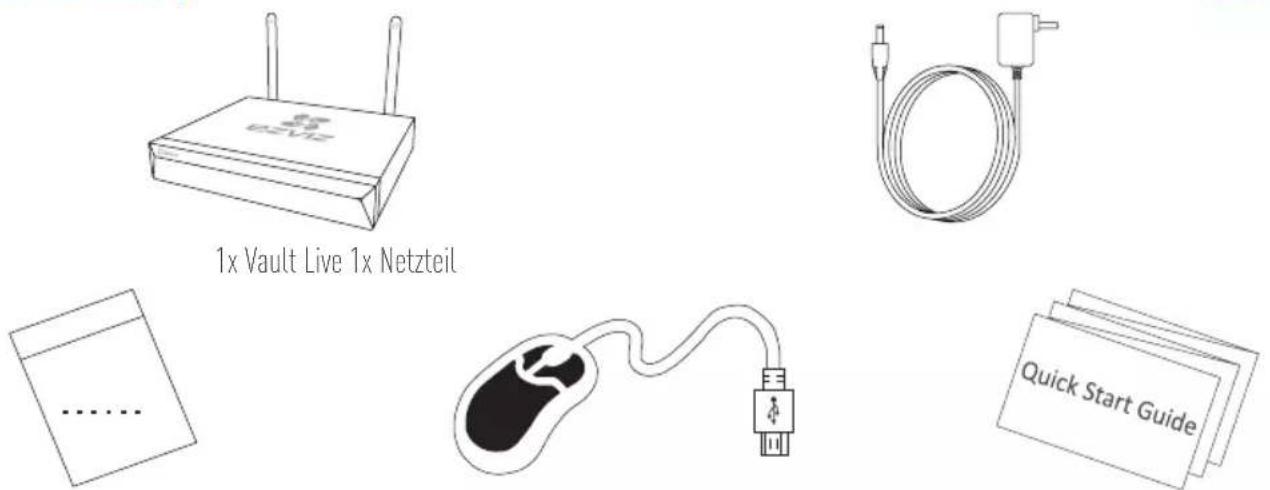

Lieferumfang

1x Zubehör 1x Maus 1x Kurzanleitung

i Für Modelle mit Festplatten befindet sich das Zubehör nicht im Lieferumfang.

Produktinformation

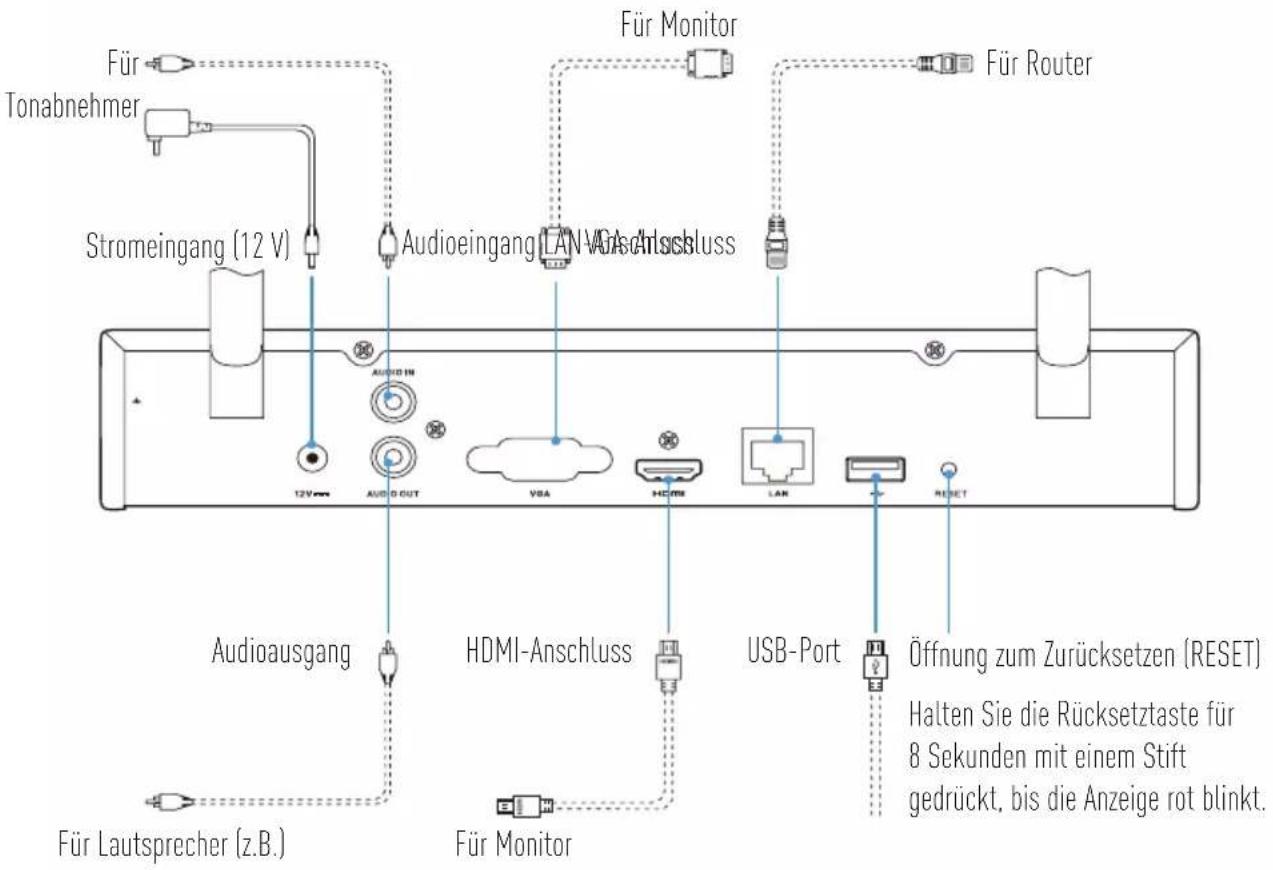

Übersicht Geräterückseite

Für Tonabnehmer Stromeingang (12 V) Audioingang LAN WAs Anschluss Für Monitor Für Router Audioausgang HDMI-Anschluss USB-Port Öffnung zum Zurücksetzen (RESET) Halten Sie die Rücksetztaste für 8 Sekunden mit einem Stift gedrückt, bis die Anzeige rot blinkt. Für Lautsprecher (z.B.) Für Monitor

Die durch gestrichelte Linien dargestellten Kabel sind nicht im Lieferumfang enthalten.

Verkabelung

Möchten Sie die Festplatte selbst installieren, so siehe Anhang.

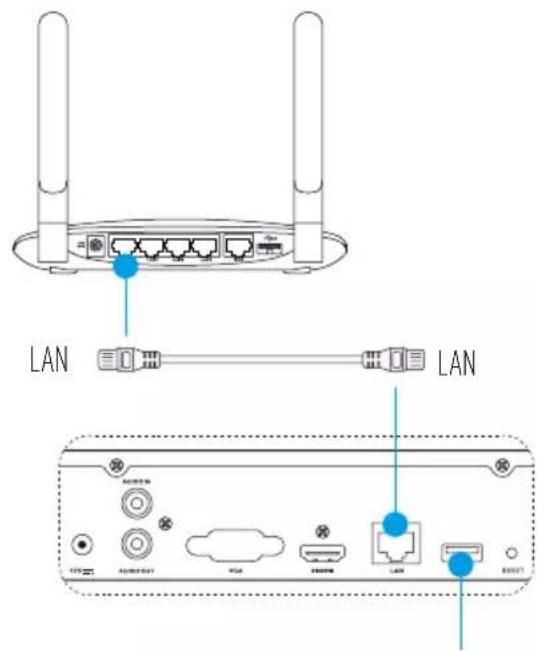

Kabelverbindung

1. Schließen Sie den LAN-Port des Vault Live über Netzwerkkabel an einem Router an.
2. Schließen Sie die Maus am USB-Port des Vault Live an.

LAN LAN

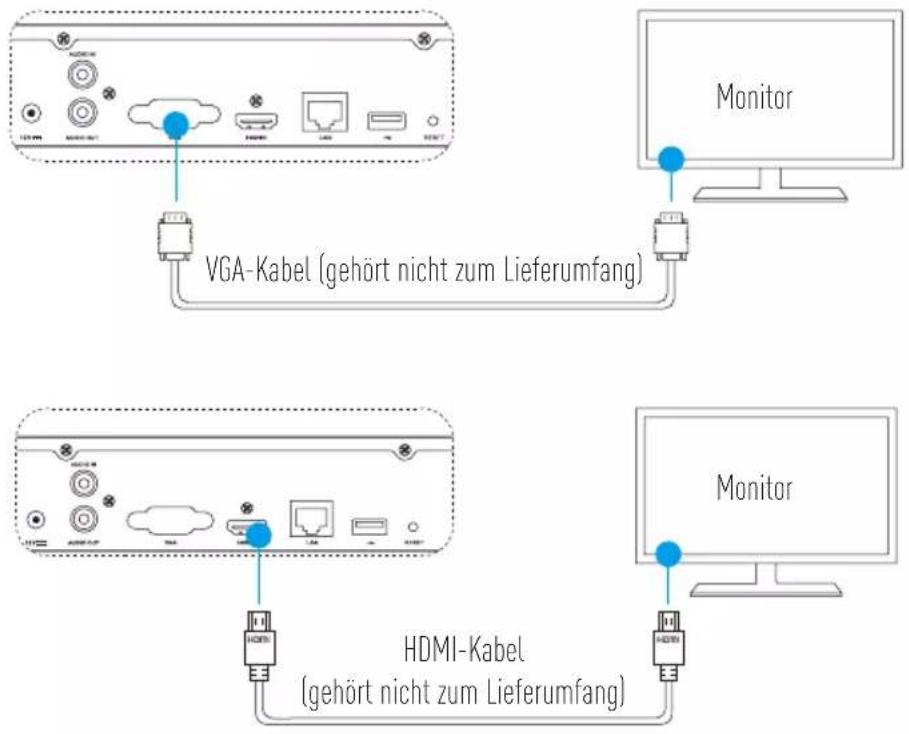

1. Schließen Sie das Vault Live über VGA- oder HDMI-Kabel am Monitor an.

VGA-Kabel (gehört nicht zum Lieferumfang) HDMI-Kabel (gehört nicht zum Lieferumfang)

i Wählen Sie die entsprechende Signalquelle des Monitors entsprechend dem Anschluss.

Einrichten

Einschalten

i Die Kamera muss sich innerhalb von 10 m vom Vault Live befinden.

DE

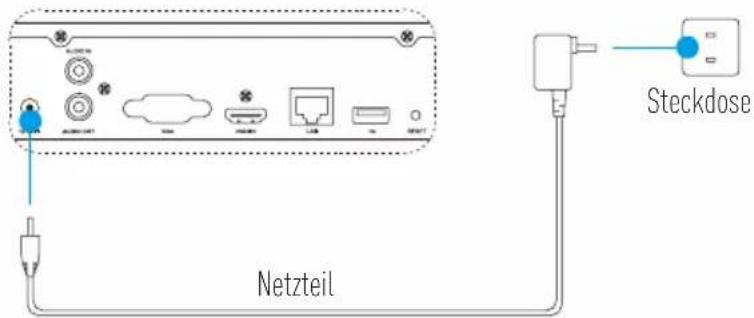

1. Schalten Sie das Vault Live durch Anschluss des Netzteils an einer Steckdose ein.

Netzteil Steckdose

i Verwenden Sie eine stabile Spannungsversorgung, um Schäden am Gerät zu vermeiden.

1. Warten Sie ab, bis der Assistent auf dem Monitor angezeigt wird und richten Sie das Passwort ein (bei erstem Zugriff).
2. Melden Sie sich beim Vault Live an.

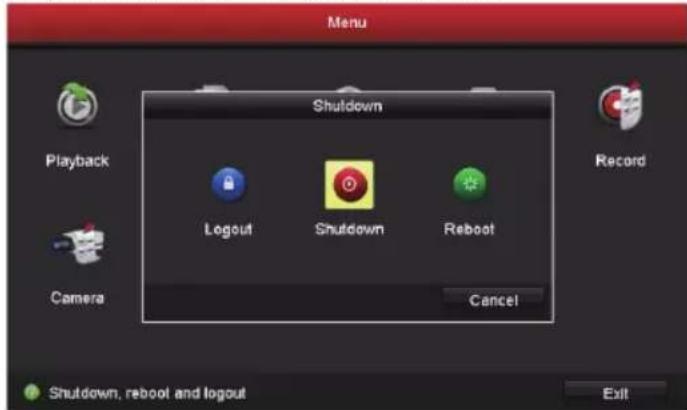

(Optional) Ausschalten

1. Navigieren Sie im Betriebsmenü des Vault Live (Monitor) zu Shutdown (Ausschalten) (über Menu (Menü) – Shutdown (Ausschalten)) und klicken Sie darauf.

1. Klicken Sie auf Yes (Ja).

i Zum Schutz des Geräts schalten Sie es nicht während des Betriebs aus.

Verbindung

Verbindung über Monitor

Schalten Sie alle Geräte ein, bevor Sie starten.

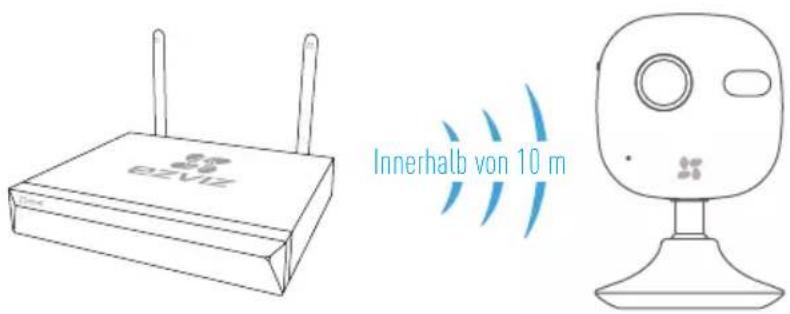

Schnellverbindung für WLAN-Kamera

i Setzen Sie die Kamera zurück, falls sie vorher bereits mit einem WLAN verbunden war

e2VIZ Innerhalb von 10 m

Option 1:

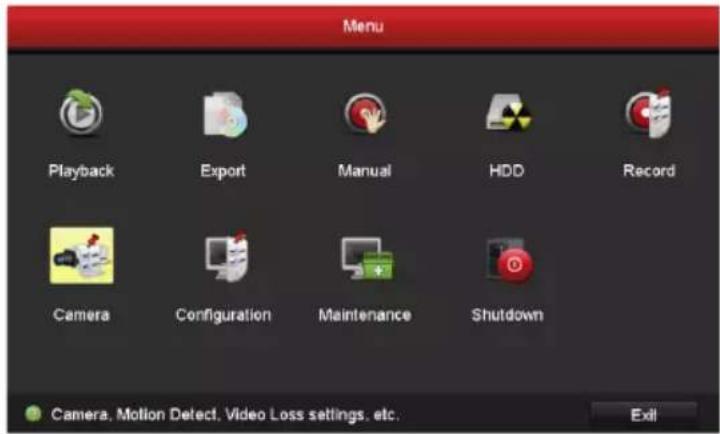

1. Navigieren Sie zu Camera Management (Kameraverwaltung) (über Menu (Menü)→Camera (Kamera)).

1. Wenn die Kamera bereit ist, sich mit dem WLAN zu verbinden, klicken Sie auf Search (Suche).

i Die Kamera verbindet sich nun automatisch mit dem Vault Live.

1. Klicken Sie auf „+“, um die verbundene Kamera hinzuzufügen.

Option 2:

A. Verbinden Sie die Kamera mit dem WLAN vom Uplink-Router oder Switch des Vault Live.
B. Wiederholen Sie die Schritte 1 und 3 in Option 1.

Schnellverbindung für verkabelte Kamera

A. Verbinden Sie die Kamera über Netzwerkkabel mit dem Uplink-Router oder Switch des Vault Live.
B. Wiederholen Sie die Schritte 1 und 3 in Option 1.

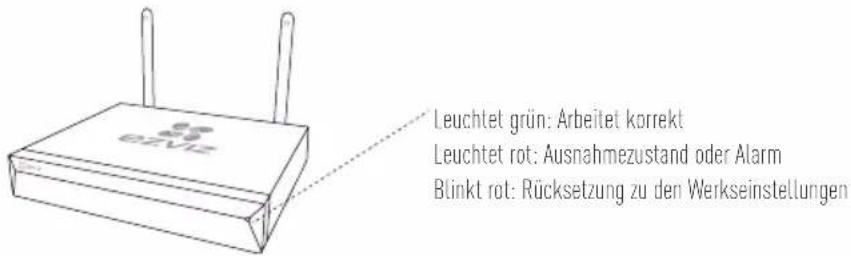

LED-Anzeigestatus

eAVZ Leuchtet grün: Arbeitet korrekt Leuchtet rot: Ausnahmezustand oder Alarm Blinkt rot: Rücksetzung zu den Werkseinstellungen

Verbindung über Telefon

1. Laden Sie die App auf Ihr Smartphone herunter (optional).

2. Suchen Sie „EZVIZ“ im App Store/bei Google Play™, um die App herunterzuladen und zu installieren.

3. Starten Sie die App.

4. Registrieren Sie ein EZVIZ-Benutzerkonto.

5. Fügen Sie Vault Live hinzu.

6. Melden Sie sich bei der EZVIZ-App an.

7. Klicken Sie auf „+“ oben rechts, um in das Scanmenü für den QR-Code zu navigieren.

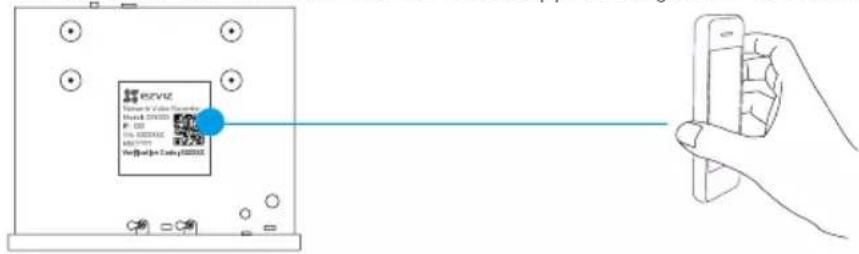

- Scannen Sie den QR-Code des Vault Live mit der EZVIZ-App und fügen Sie ihn hinzu.

RSVZ Network Video Security Model 200000 F: 001 Data: 8880000 AR: 697000 [e-mail]/8880000

1. Öffnen Sie das Vault Live in der EZVIZ-App.
2. Klicken Sie auf „+“, um die Kamera(s) hinzuzufügen.

Anhang

Installation der Festplatte

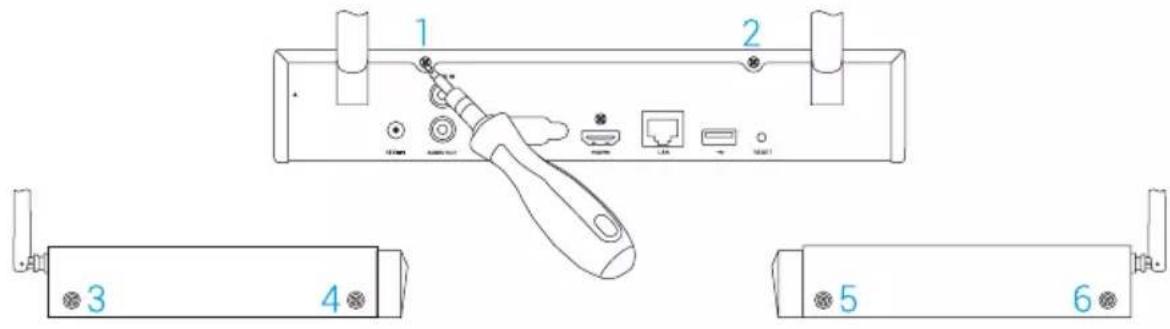

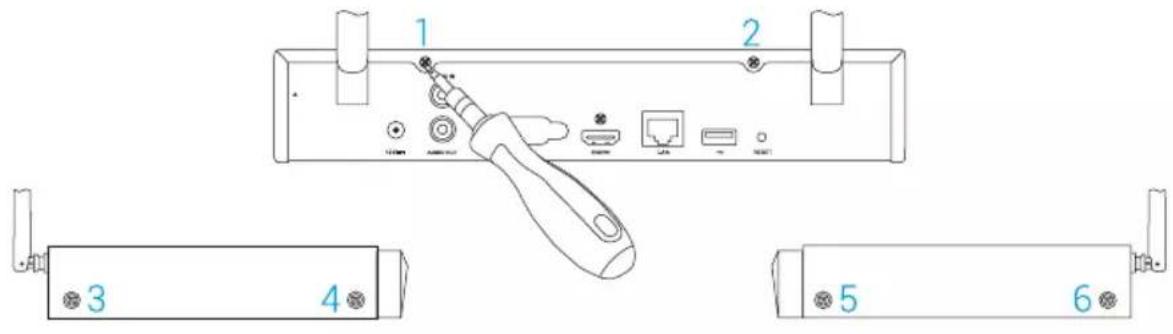

1. Lösen Sie die sechs Schrauben Nr. 1 bis 6 auf der Rückseite und den beiden Seiten des Geräts, um die Verkleidung abzunehmen.

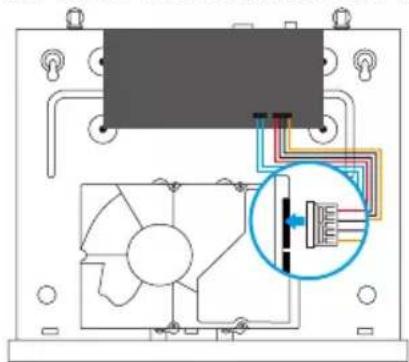

1. Schließen Sie das Daten- und Stromkabel des Vault Live an der Festplatte an.

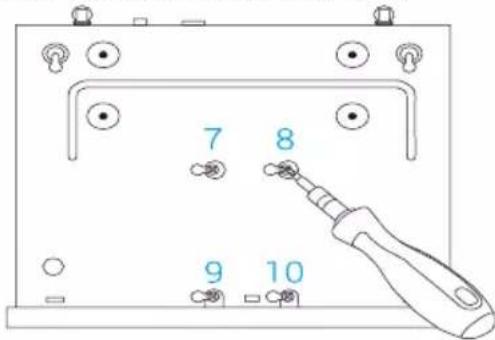

1. Schrauben Sie die Festplatte mit den Schrauben 7, 8, 9 und 10 an.

7 8 9 10

1. Montieren Sie das Vault Live wieder mit den Schrauben 1 bis 6.

Vielen Dank für den Kauf eines EZVIZ-Produkts. Diese beschränkte Garantie gibt Ihnen, dem Erstkäufer des EZVIZ-Produkts, bestimmte gesetzliche Rechte. Je nach Staat, Provinz oder Land können Ihnen weitere gesetzliche Rechte zustehen. Die Haftungsausschlüsse und -beschränkungen gemäß dieser beschränkten Garantie gelten ausschließlich im gesetzlich zulässigen Umfang. Kein Händler, Wiederverkäufer, Vertreter oder Mitarbeiter ist befugt, Modifikationen, Erweiterungen oder Ergänzungen an dieser beschränkten Garantie vorzunehmen.

Ihr EZVIZ-Produkt hat eine Garantie auf Material- und Herstellungsfehler, die ab dem Kaufdatum für ein [1] Jahr oder so lange gilt, wie dies in dem Staat oder Land, in dem dieses Produkt gekauft wurde, gesetzlich vorgeschrieben ist, sofern es in Übereinstimmung mit der Bedienungsanleitung normal benutzt wird.

Garantieansprüche richten Sie bitte per E-Mail an [e-mail].

Im Fall eines defekten EZVIZ-Produkts mit gültiger Garantie wird HANGZHOU HIKVISION DIGITAL TECHNOLOGY CO., LTD. ("das Unternehmen") nach eigenem Ermessen (i) Ihr Produkt kostenlos reparieren oder ersetzen, (ii) Ihr Produkt gegen ein funktionsfähiges vergleichbares Produkt austauschen oder (iii) den ursprünglichen Kaufpreis unter der Voraussetzung erstatten, dass Sie das Produkt in dessen Originalverpackung unter Beigabe des Originalkaufbelegs oder einer Kopic davon sowie einer kurzen Beschreibung des Defekts zurückschicken. Das Unternehmen wird nach alleinigem Ermessen Produkte oder Komponenten entweder reparieren oder gegen neue oder generalüberholte Produkte oder Komponenten austauschen. Diese Garantie deckt keine Versand-, Versicherungs- oder sonstige Nebenkosten, die Ihnen durch die Rücksendung des Produkts entstehen.

Soweit nicht durch geltendes Recht untersagt, ist dies Ihr einziges und ausschließliches Rechtsmittel im Fall einer Verletzung dieser beschränkten Garantie. Jedes Produkt, das im Rahmen dieser beschränkten Garantie entweder repariert oder ausgetauscht wurde, wird für maximal neunzig (90) Tage ab Lieferdatum oder für die Restlaufzeit der ursprünglichen Garantie von den Bestimmungen dieser beschränkten Garantie abgedeckt.

Diese Garantie gilt nicht und ist hinfällig:

• wenn der Garantieanspruch außerhalb der Garantiefrist oder ohne Vorlage des Kaufbelegs geltend gemacht wird.
• bei Fehlfunktionen, Defekten oder Fehlern, die durch Stoßeinwirkung, Fehlbedienung, Sabotage, Benutzung im Widerspruch zur entsprechenden Bedienungsanleitung, falsche Spannungsversorgung. Unfall, Verlust, Diebstahl, Brand, Überschwemmung oder andere Naturkatastrophen, Versandschäden oder Beschädigungen infolge von Reparaturen durch unbefugte Personen verursacht wurden oder darauf zurückzuführen sind.
• für Verbrauchsgüter wie Batterien, bei denen die Fehlfunktion auf normale Produktalterung zurückzuführen ist.
• kosmetische Schäden, einschließlich, aber nicht begrenzt auf Kratzer, Beulen und gebrochene Kunststoffteile an Anschlüssen.
• für jede Software, auch wenn diese zusammen mit der EZVIZ-Hardware verpackt und verkauft wurde.
• für sonstige Schäden, die keine Material- oder Verarbeitungsfehler sind.
• für routinemäßige Reinigungen sowie normalen kosmetischen und mechanischen Verschleiß.

Bei Fragen können Sie sich jederzeit an Ihren Verkäufer oder per E-Mail an [e-mail] an uns wenden.

COPYRIGHT ©2017 HANGZHOU HIKVISION DIGITAL TECHNOLOGY CO., LTD. ALLE RECHTE VORBEHALTEN.
