X5C - Videorekordér EZVIZ - Bezplatný návod k obsluze

Typ produktu	Digitální videorekordér (NVR)
Značka	EZVIZ
Model	X5C
Rozměry (přibližně)	260 x 220 x 45 mm
Hmotnost (přibližně)	1,2 kg
Napájení	12 V DC, 2 A
Video rozhraní	1 x VGA, 1 x HDMI
Audio rozhraní	1 x audio vstup, 1 x audio výstup
Síťová rozhraní	1 x Ethernet RJ45 (LAN)
USB rozhraní	1 x USB (pro myš)
Interní úložiště	1 x SATA pro 3,5palcový pevný disk (není součástí)
Rozlišení záznamu	Až 1080p
Počet podporovaných kamer	Až 4 kamery (podle modelu)
Konektivita kamer	Drátové (Ethernet) a bezdrátové (Wi-Fi)
Mobilní aplikace	EZVIZ (iOS a Android)
Hlavní funkce	Nepřetržité nahrávání, detekce pohybu, alarm, vzdálené prohlížení
Záruka	1 rok (díly a práce)
Údržba a čištění	Před čištěním odpojte; použijte měkký suchý hadřík
Bezpečnost	Minimální vzdálenost 20 cm mezi zařízením a tělem
Náhradní díly a opravitelnost	Pevný disk vyměnitelný uživatelem; ostatní opravy provádí autorizovaný odborník

Často kladené otázky - X5C EZVIZ

Jak nainstalovat pevný disk do X5C?

Sejměte kryt odšroubováním šesti šroubů (č. 1 až 6). Připojte datový kabel a napájecí kabel k pevnému disku, poté jej přišroubujte šrouby č. 7 až 10. Zavřete kryt.

Jak připojit bezdrátové kamery k X5C?

Přejděte do Menu > Kamera > Hledat. Když je kamera připravena k připojení k Wi-Fi, klikněte na Hledat a poté na + pro její přidání.

Jak resetovat X5C?

Zasuňte špendlík do resetovacího otvoru (RESET) a podržte jej stisknutý po dobu 8 sekund, dokud kontrolka nezačne blikat červeně.

Mohu použít aplikaci EZVIZ k ovládání X5C?

Ano, stáhněte si aplikaci EZVIZ na iOS nebo Android, vytvořte účet, poté přidejte X5C naskenováním QR kódu umístěného na zařízení.

Co dělat, když kontrolka LED svítí červeně?

Trvale červená kontrolka indikuje anomálii nebo poplach zařízení. Zkontrolujte připojení a podrobnosti naleznete v návodu.

Jaká je maximální vzdálenost mezi kamerou a X5C?

Kamera musí být od X5C vzdálena méně než 10 metrů (32,8 stop) pro optimální bezdrátové spojení.

Může X5C fungovat bez pevného disku?

X5C lze používat bez pevného disku pro živé sledování, ale nahrávání vyžaduje nainstalovaný SATA pevný disk.

Jak správně vypnout X5C?

Na rozhraní monitoru přejděte do Menu > Vypnout a poté klikněte na Ano. Během provozu zařízení neodpojujte.

Jaké typy kamer jsou kompatibilní s X5C?

X5C je kompatibilní s bezdrátovými a drátovými (Ethernet) kamerami EZVIZ. Kamery musí být pro bezdrátové připojení do 10 m.

Co dělat, když obrazovka nezobrazuje žádný obraz?

Zkontrolujte, zda je kabel VGA nebo HDMI správně připojen a monitor je nastaven na odpovídající vstupní zdroj. Také se ujistěte, že je X5C zapnutý.

NÁVOD K OBSLUZE X5C EZVIZ

Zařízení Vault Live (1×) Napájecí adaptér (1×) Quick Start Guide

Příslušenství (1×) Myš (1×) Průvodce rychlým spuštěním (1×)
V prípadě modelů vybavených pevnými disky není přislušenství součástí balení.

CZ

Náhled na produkt

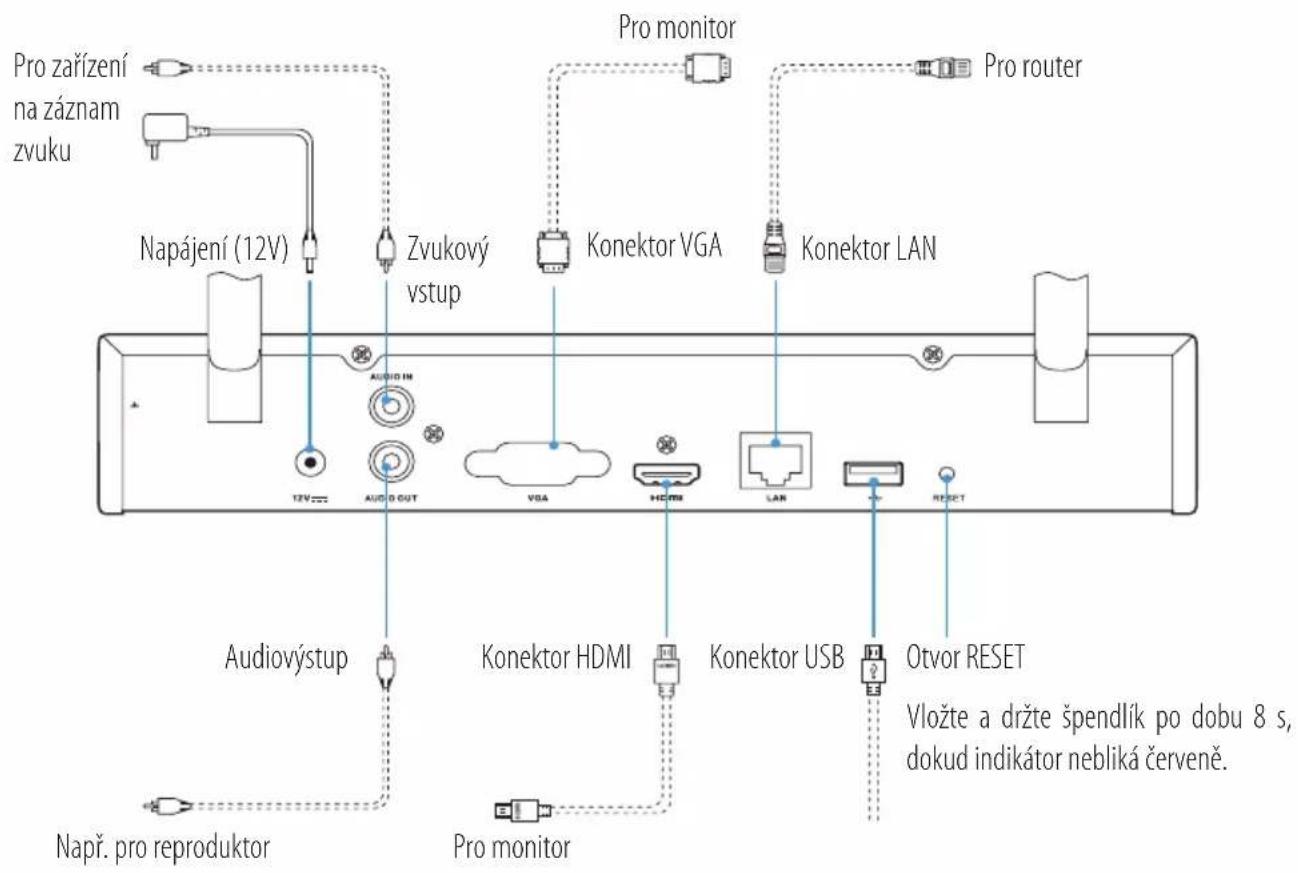

Přehled zadního panelu

Pro zařízení na záznam zvuku Napájení (12V) Zvukový vstup Pro monitor Pro router Konektor VGA Konektor LAN 12V AUDIO IN VGA HDMI LAN Audioystup Konektor HDMI Konektor USB RESET Otvor RESET Vložte a držte špendlík po dobu 8 s, dokud indikátor nebliká červeně. Např. pro reproduktor Pro monitor

i Kabely, které jsou vyznačeny tečkovanými čarami, nejsou součástí balení.

Zapojení

Pokud si přejete HDD nainstalovat sami, nahlédněte do Přilohy.

Připojení kabelu

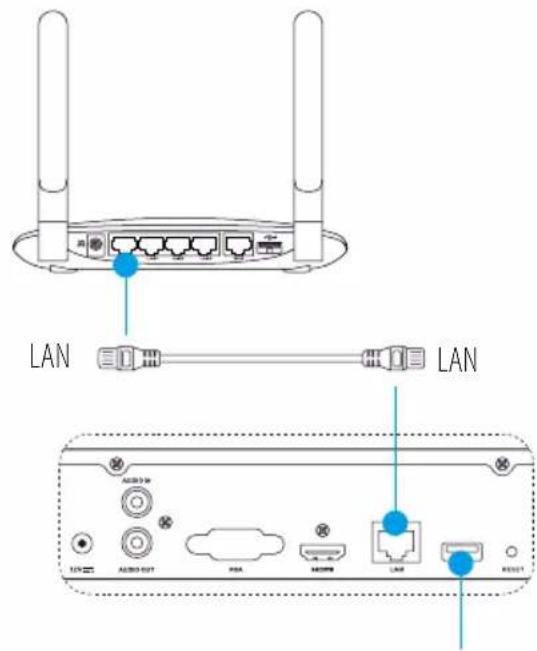

1. Připojte rozhraní LAN zařízení Vault Live k rozhraní routeru pomocí sítového kabelu.
2. Připojte myš k rozhraní USB zařízení Vault Live.

LAN LAN

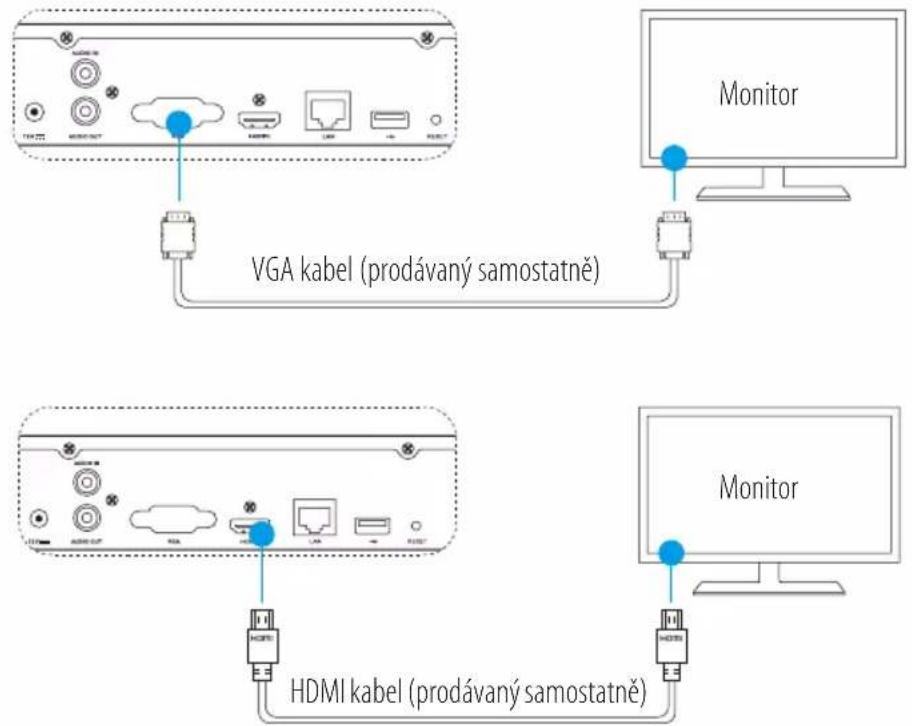

1. Připojte zařízení Vault Live k monitoru pomocí kabelu VGA nebo HDMI.

VGA kabel (prodávaný samostatně) Monitor HDMI kabel (prodávaný samostatně)

i Zvolte odpovídající zdroj signálu monitoru v závislosti na daném připojení.

Instalace

Zapnutí

i Kamera by se měla nacházet do vzdálenosti 10 m od zařízení Vault Live.

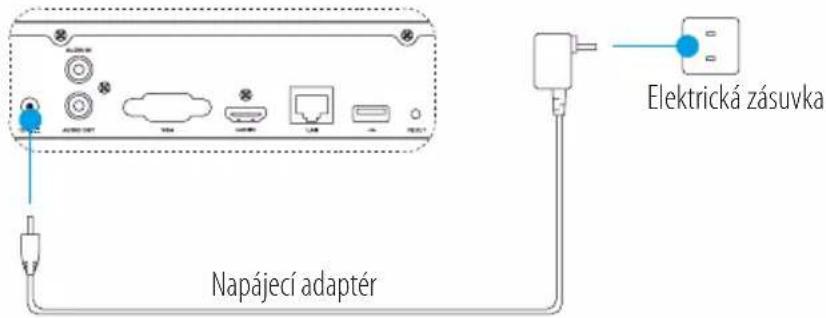

1. Zapněte zařízení Vault Live za použití napájecího adaptéru a síťové zásuvky.

Elektrická zásuvka Napájecí adapter

Používejte stabilní napájecí zdroj, abyste zabránili výjimce zařízení nebo dokonce jeho poškození.

CZ

1. Vyčkejte, dokud se na monitoru neobjeví rozhraní průvodce a nastavte heslo (pro prvotní přístup).
2. Přihlaste se do zařízení Vault Live.

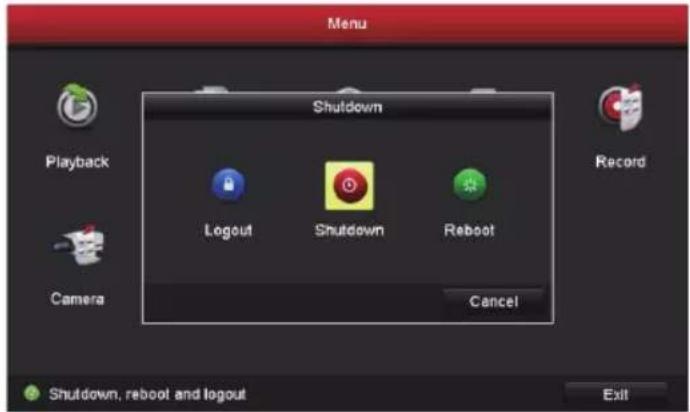

(Volitelné) Vypnutí

1. V operačním rozhraní zařízení Vault Live (monitor), přejděte na možnost Shutdown (Vypnout) prostřednictvím Menu → Shutdown (Vypnout) a klikněte na ni.

1. Klikněte na tlačítko Yes (Ano).

Za účelem ochrany zařizení jej nevypínejte, pokud je ještě v provozu.

Propojení

Propojení prostřednictvím monitoru

Před spuštěním zapněte všechna zařízení.

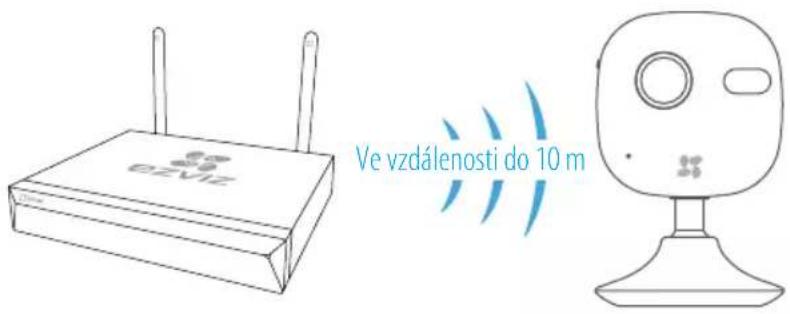

Rychlé připojení bezdrátové kamery

Pokud byla kamera dříve připojena k Wi-Fi, obnovte její nastavení

GZVIZ Ve vzdálenosti do 10 m

Možnost 1:

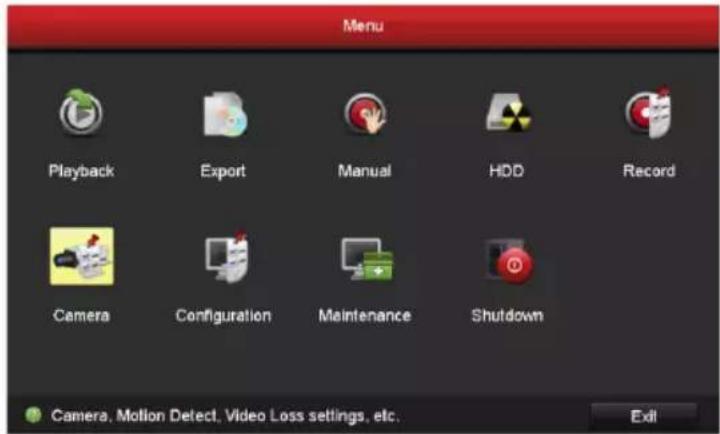

1. Přejděte do nabídky Camera Management (Správa kamer) prostřednictvím Menu → Camera (Kamera).

1. Když je kamera připravena k připojení k síti Wi-Fi, klikněte na tlačitko Search (Vyhledat).

i Kamera se automaticky připojí k zařízení Vault Live.

1. Klikněte na tlačítko „+“ pro přidání připojené kamery.

Možnost 2:

A. Připojte kameru k síti Wi-Fi z routeru nebo přepínače na horním konci („uplink“) zařízení Vault Live.
B. Opakujte krok 1 a 3 v Možnosti 1.

Rychlé připojení kabelové kamery

A. Připojte kameru k routeru nebo přepínači na horním konci („uplink“) zařízení Vault Live pomocí sítového kabelu.
B. Opakujte krok 1 a 3 v Možnosti 1.

Stav indikátoru LED

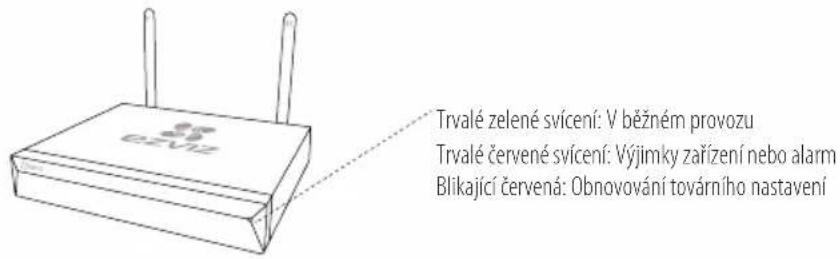

Trvalé zelené svícení: V běžném provozu Trvalé červené svícení: Výjimky zařízení nebo alarm Blikající červená: Obnovování továrního nastavení

Propojení prostřednictvím telefonu

1. Stáhněte si aplikaci do telefonu (volitelné).

2. Pro stažení a instalaci aplikace si v obchodech App Store/Google Play™ vyhledejte text „EZVIZ“.

3. Spustte aplikaci.

4. Zaregistrujte si uživatelský účet EZVIZ.

5. Přidejte zařízení Vault Live.

6. Přihlaste se do aplikace EZVIZ.

7. Kliknutím na tlačítko „+“ v pravém horním rohu přejděte do rozhraní pro skenování kódu QR.

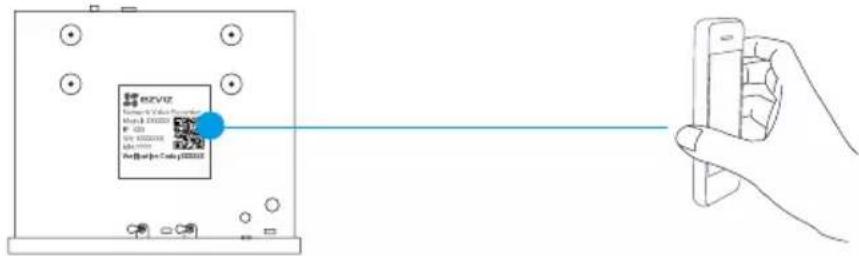

- Naskenujte kód QR zařízení Vault Live pomocí aplikace EZVIZ a přidejte jej.

1. Otevřete zařízení Vault Live v aplikaci EZVIZ.
2. Kliknutím na tlačítko „+“ přidáte kameru(-y).

Příloha

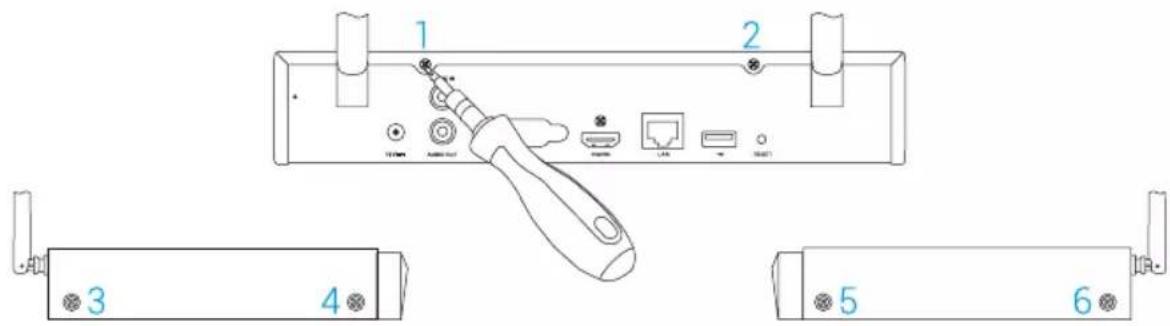

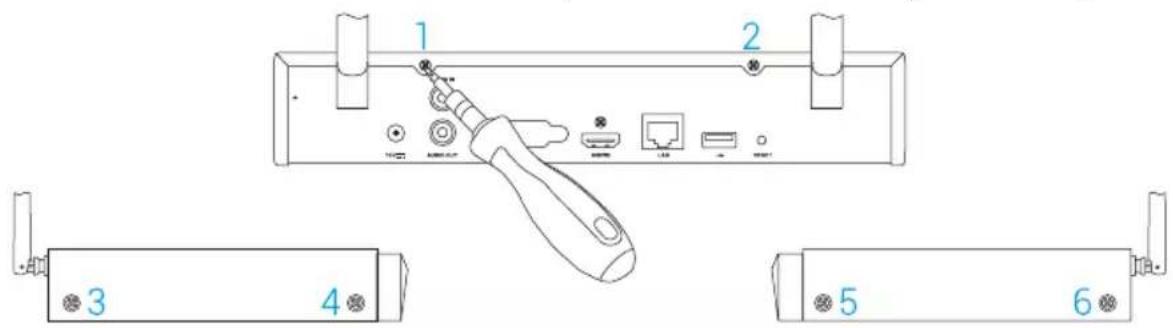

1. Uvolněte šest šroubů č. 1 až 6 na zadní straně a po obou stranách zařízení, abyste oddělili kryt.

1 2 3 4 5 6

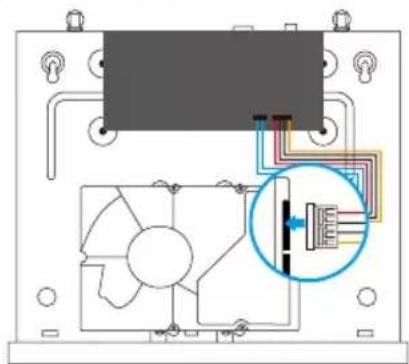

1. Připojte datový kabel a napájecí kabel zařízení Vault Live k pevnému disku v uvedeném pořadí.

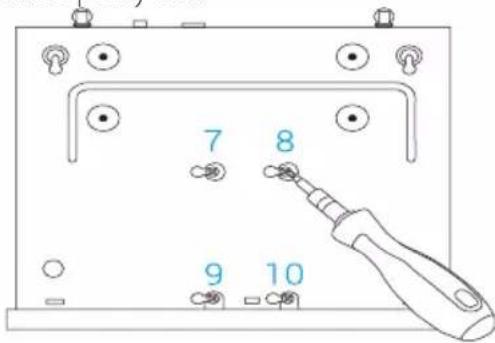

1. Pomocí šroubů (č. 7, 8, 9, 10) upevněte pevný disk.

7 8 9 10

1. Znovu sestavte zařízení Vault Live pomocí šroubů (č. 1 až 6).

Děkujeme, že jste zakoupili výrobek EZVIZ. Tato omezená záruka vám, původnímu kupujícímu výrobku EZVIZ, dává specifická zákonná práva. Můžete mít i další práva, která se liší podle státu, provincie nebo jurisdikce. Odmítnutí, výjimky a omezení odpovědnosti v rámci této omezené záruky platí jen v rozsahu daném příslušným zákonem. Žádný distributor, prodejce, zástupce nebo zaměstnanec není oprávněn provádět žádné úpravy, rozšíření nebo dodatky k této omezené záruce.

Na váš produkt EZVIZ je za předpokladu běžného používání v souladu s uživatelskou příručkou poskytována záruka na vady materiálu a zpracování po dobu jednoho (1) roku od data nákupu nebo delší dobu, pokud je tak požadováno zákonem v zerni či státu, kde je tento výrobek prodáván.

O záruční servis můžete požádat na této e-mailové adrese [e-mail].

V případě jakéhokoliv vadného produktu EZVIZ v záruce, společnost HANGZHOU HIKVISION DIGITAL TECHNOLOGY CO., LTD. (dále jen „společnost“) podle svého uvážení, (i) opraví nebo vymění výrobek zdarma; (ii) nahradi výrobek za ekvivalentní funkční výrobek; (iii) nebo vrátí původní kupní cenu, pokud poskytnete originální doklad o koupí nebo jeho kopii, stručný popis závady a výrobek vrátíte v původním balení.

Na základě vlastního uvážení společnosti výrobek může být opraven nebo nahrazen novým nebo modernizovaným výrobkem nebo komponenty. Tato záruka se nevztahuje na poštovní náklady, pojištění a další dodatečné poplatky, které vám vznikly při vrácení výrobku.

Kromě případů daných příslušným zákonem je toto vaší jedinou a výhradní náhradou za porušení závazků této omezené záruky. Na každý výrobek, který byl bud' opraven nebo vyměněn v rámci této omezené záruky se vztahuje tato omezená záruka po dobu devadesátí (90) dnů ode dne doručení nebo po dobu zbývající původní záruční doby.

Tato záruka neplatí a nevztahuje se:

• Je-li záruční reklamace uskutečněna mimo záruční dobu, nebo v případě, že není poskytnut doklad o koupi.
• Na jakékoliv poruchy, závady nebo selhání způsobené nárazem, nesprávnou manipulací, narušením, používáním výrobku v rozporu s platnýrn návodem, nesprávným elektrickýrn napětím, nehodou, ztrátou, odcizením, požárem, povodní nebo jinými zásahy vyšší moci, poškozením při přepravě nebo poškozením v důsledku oprav prováděných neoprávněnými osobami.
• Na jakékoliv spotřební díly, jako jsou baterie, kde závada je způsobena normálním stárnutím produktu.
• Kosmetické poškození, mimo jiné na poškrábání, promáčknutí a zlomené plasty na portech.
• Jakýkoliv software a to i v případě, že byl součástí produktu nebo prodáván spolu s hardwarem EZVIZ.
  • Na jakékoliv jiné poškození bez vad na materiálu nebo zpracování.
  • Normální kosmetické a mechanické opotrebení, opotrebení v důsledku pravidelného čištění.

S případnými dotazy se prosím obratte se na svého prodejce nebo pošlete e-mail na adresu [e-mail].

COPYRIGHT ©2017 HANGZHOU HIKVISION DIGITAL TECHNOLOGY CO., LTD. VŠECHNA PRÁVA VYHRAZENA.
