X5C - Videorecorder EZVIZ - Gratis gebruiksaanwijzing en handleiding

Producttype	Digitale videorecorder (NVR)
Merk	EZVIZ
Model	X5C
Afmetingen (ongeveer)	260 x 220 x 45 mm
Gewicht (ongeveer)	1,2 kg
Voeding	12 V DC, 2 A
Video-interfaces	1 x VGA, 1 x HDMI
Audio-interfaces	1 x audio-ingang, 1 x audio-uitgang
Netwerkinterfaces	1 x Ethernet RJ45 (LAN)
USB-interfaces	1 x USB (voor muis)
Interne opslag	1 x SATA voor 3,5 inch harde schijf (niet meegeleverd)
Opnameresolutie	Tot 1080p
Aantal ondersteunde camera's	Tot 4 camera's (afhankelijk van model)
Camera-connectiviteit	Bedraad (Ethernet) en draadloos (Wi-Fi)
Mobiele app	EZVIZ (iOS en Android)
Belangrijkste functies	Continue opname, bewegingsdetectie, alarm, externe weergave
Garantie	1 jaar (onderdelen en arbeid)
Onderhoud en reiniging	Stroom uitschakelen voor reiniging; gebruik een zachte, droge doek
Veiligheid	Minimale afstand van 20 cm tussen het apparaat en het lichaam
Reserveonderdelen en repareerbaarheid	Harde schijf door gebruiker vervangbaar; andere reparaties door een erkende professional

Veelgestelde vragen - X5C EZVIZ

Hoe installeer ik een harde schijf in de X5C?

Verwijder de kap door de zes schroeven (nr. 1 tot 6) los te draaien. Sluit de datakabel en de stroomkabel aan op de harde schijf en schroef deze vast met de schroeven nr. 7 tot 10. Sluit de kap.

Hoe verbind ik draadloze camera's met de X5C?

Ga naar Menu > Camera > Zoeken. Wanneer de camera klaar is om verbinding te maken met Wi-Fi, klik op Zoeken en vervolgens op + om deze toe te voegen.

Hoe reset ik de X5C?

Steek een speld in het reset-gat (RESET) en houd deze 8 seconden ingedrukt totdat de indicator rood knippert.

Kan ik de EZVIZ-app gebruiken om de X5C te bedienen?

Ja, download de EZVIZ-app op iOS of Android, maak een account aan en voeg de X5C toe door de QR-code op het apparaat te scannen.

Wat moet ik doen als de LED-indicator constant rood brandt?

Een constant rood brandende indicator duidt op een afwijking of alarm van het apparaat. Controleer de aansluitingen en raadpleeg de handleiding voor meer details.

Wat is de maximale afstand tussen de camera en de X5C?

De camera moet zich binnen 10 meter (32,8 voet) van de X5C bevinden voor een optimale draadloze verbinding.

Kan de X5C werken zonder harde schijf?

De X5C kan zonder harde schijf worden gebruikt voor live weergave, maar opname vereist een geïnstalleerde SATA harde schijf.

Hoe schakel ik de X5C correct uit?

Ga in de monitorinterface naar Menu > Afsluiten en klik op Ja. Haal de stekker niet uit het stopcontact terwijl het apparaat in werking is.

Welke soorten camera's zijn compatibel met de X5C?

De X5C is compatibel met draadloze en bedrade (Ethernet) EZVIZ-camera's. Voor draadloos moeten de camera's binnen 10 meter zijn.

Wat moet ik doen als het scherm geen beeld weergeeft?

Controleer of de VGA- of HDMI-kabel goed is aangesloten en of de monitor is ingesteld op de juiste ingangsbron. Zorg er ook voor dat de X5C is ingeschakeld.

GEBRUIKSAANWIJZING X5C EZVIZ

Voor modellen uitgevoerd met HDD's zijn de accessoires niet in de doosinhoud bijgevoegd.

Productoverzicht

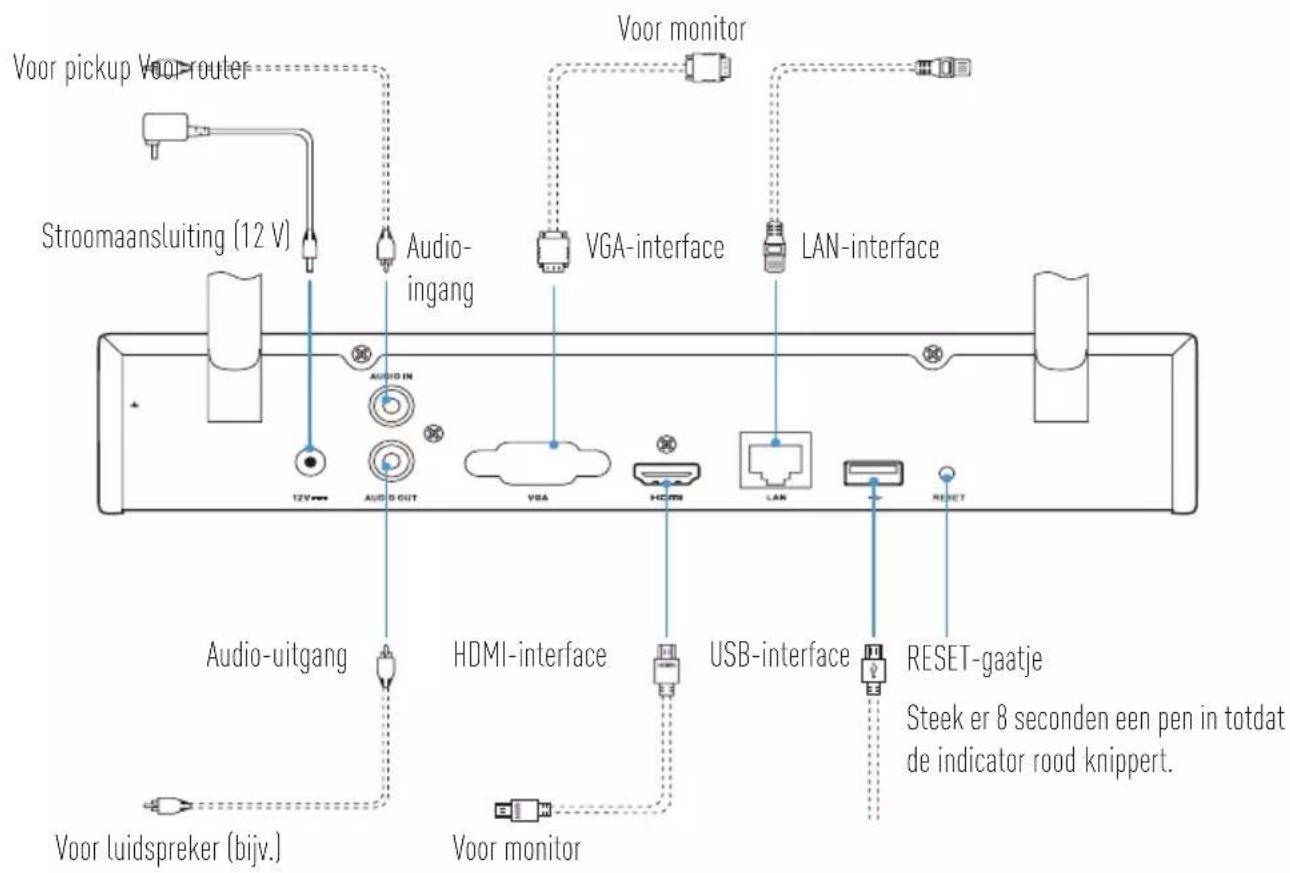

Overzicht achterkant

Voor pickup Voo router Stroomaansluiting (12 V) Audio- ingang VGA-interface Voor monitor LAN-interface Audio-uitgang HDMI-interface USB-interface RESET-gaatje Steek er 8 seconden een pen in totdat de indicator rood knippert. Voor luidspreker (bijv.) Voor monitor

De kabels met stippellijnen boven zijn niet inbegrepen.

Bedrading

i Indien u de harde schijf zelf wilt installeren, raadpleeg de Bijlage.

Kabelverbinding

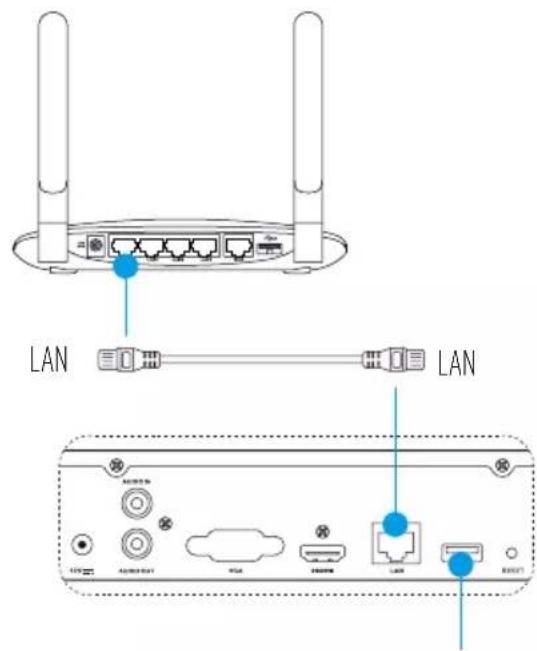

1. Verbind de LAN-aansluiting van Vault Live met die van de router met behulp van de netwerkkabel.
2. Sluit de muis aan op de USB-poort van Vault Live.

LAN LAN

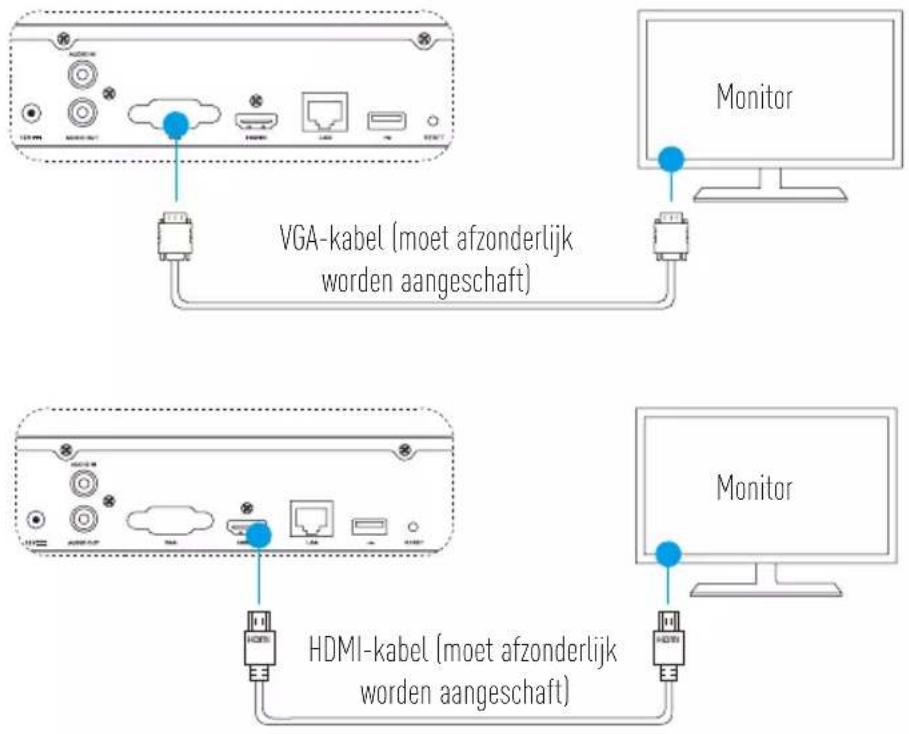

1. Verbind Vault Live met de Monitor met behulp van een VGA- of HDMI-kabel.

VGA-kabel (moet afzonderlijk worden aangeschaft) HDMI-kabel (moet afzonderlijk worden aangeschaft)

Kies de bijbehorende signaalbron van de monitor, overeenkomstig met de verschillende aansluitingen.

Installatie

Aanzetten

i De camera dient zich binnen 10 m van de Vault Live te bevinden.

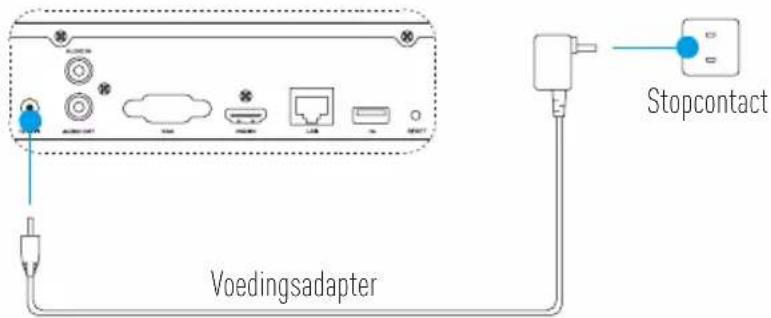

1. Zet de Vault Live aan door de voedingsadapter in het stopcontact te steken.

i Gebruik een stabiele voeding om uitzonderingen of schade aan het apparaat te voorkomen.

1. Wacht totdat de interface van het hulpprogramma verschijnt op de monitor en stel een wachtwoord in (bij het eerste gebruik).
2. Log de Vault Live in.

(Optioneel) Afsluiten

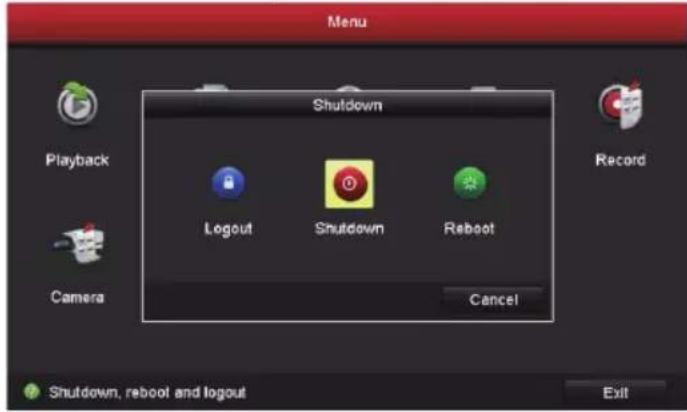

1. Ga in de bedieningsinterface van Vault Live (monitor) naar Shutdown (Afsluiten) door middel van Menu -Shutdown (Afsluiten) en klik erop.

i Sluit, voor de veiligheid van het apparaat, deze niet af wanneer deze met een uitvoering bezig is.

Linken

Linken via monitor

Zet alle apparaten aan voordat u begint.

Snel linken voor draadloze camera

Camera herinstellen als hij al eerder was verbonden met de Wifi

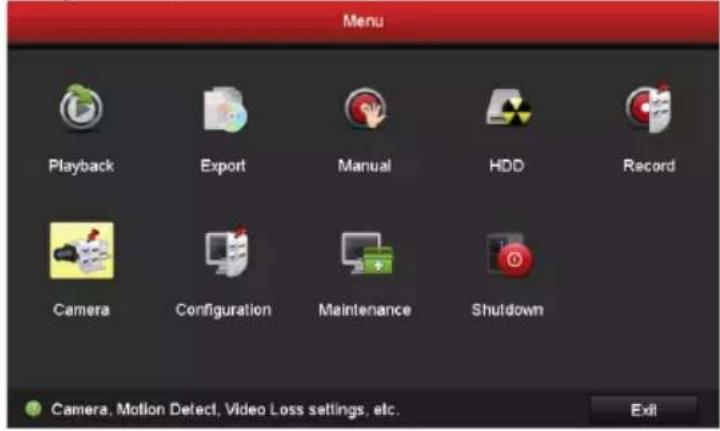

1. Ga naar Camera Management (Camerabeheer) door middel van Menu → Camera.

1. Wanneer de camera gereed is om verbinding te maken met Wi-Fi, klikt u op Search (Zoeken).

De camera zal automatisch verbinding met met de Vault Live.

1. Klik op "+" om een gelinkte camera toe te voegen.

Optie 2:

A. Verbind de camera met de Wi-Fi van de uplink router of switch van Vault Live.
B. Herhaal Stap 1 en 3 in Optie 1.

Snel linken voor bekabelde camera

A. Verbind de camera met de uplink router of switch van Vault Live met behulp van de netwerkkabel.
B. Herhaal Stap 1 en 3 in Optie 1.

LED-indicator status

Stabiel groen: Werkt correct

Stabiel rood: Uitzonderingen of alarm van het apparaat

Knippert rood: Terugzetten in fabieksinstellingen

Linken via telefoon

1. Download de app op uw telefoon (optioneel).

2. Zoek naar "EZVIZ" in de App Store/Google Play™ om de app te downloaden en te installeren.

3. Start de App.

4. Maak een EZVIZ-gebruikersaccount aan.

5. Voeg de Vault Live toe.

6. Log in op de EZVIZ-app.

7. Klik op “+” in de rechterbovenhoek om naar de interface voor het scannen van de QR-code te gaan.
   NL

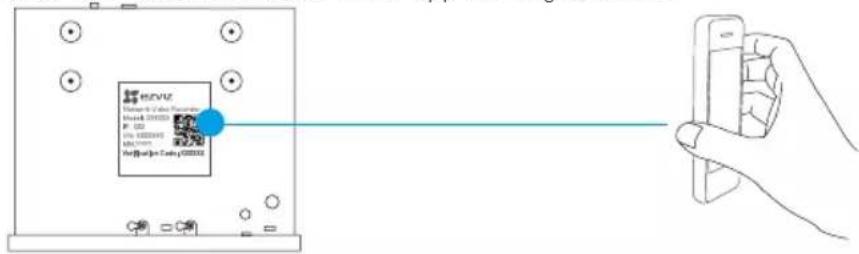

- Scan de QR-code van Vault Live met de EZVIZ-app en voeg deze toe.

HIVVZ Maser-VR Video Records Model 200000 P: 123 ISO 200000 ABR75000 Port@Jia-Code 200000

1. Open de Vault Live in de EZVIZ-app.
2. Klik op “+” om camera('s) toe te voegen.

Bijlage

HDD Installatie

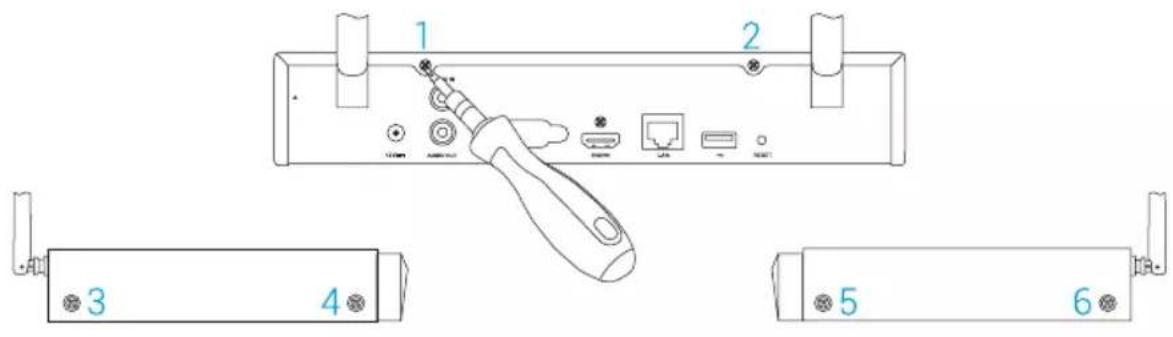

1. Draai de zes schroeven (1 - 6) aan de achterkant en beide zijden van het apparaat los om de afdekking eraf te halen.

1 2 3 4 5 6

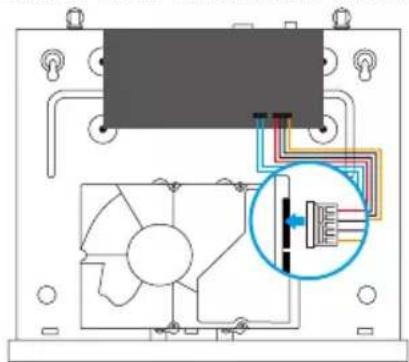

1. Verbind de datakabel en de stroomkabel van Vault Live met de harde schijf.

1. Gebruik de schroeven (7 - 10) om de harde schijf vast te zetten.

7 8 9 10

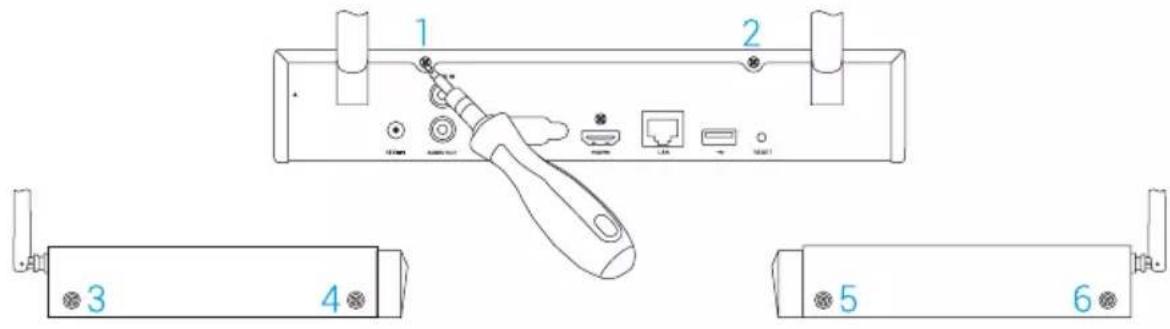

1. Zet de Vault Live weer in elkaar met behulp van de schroeven (1 - 6).

1 2 3 4 5 6

Bedankt voor de aankoop van EZVIZ-producten. Met deze beperkte garantie worden u, de oorspronkelijke koper van het EZVIZ-product, specifieke juridische rechten verleend. Mogelijk heeft u ook andere rechten die verschillen per staat, provincie of rechtsgebied. De vrijwaringen, uitsluitingen en beperkingen van aansprakelijkheid in deze beperkte garantie zijn niet van toepassing voor zover dit is verboden door het toepasselijk recht. Geen enkele distributeur, wederverkoper, agent of werknemer is gemachtigd om deze beperkte garantie aan te passen, te verlengen of uit te breiden.

Voor dit EZVIZ-product geldt een garantieperiode van één (1) jaar vanaf de aankoopdatum voor materiaal- en fabricagedefecten, of voor een langere periode als dit wettelijk is vereist in het land of de staat waarin dit product wordt verkocht. De garantieperiode geldt alleen voor normaal gebruik in overeenstemming met deze gebruikershandleiding

U kunt garantieservice aanvragen door een e-mail te sturen naar [e-mail].

Voor defecte EZMIZ-producten die onder de garantie vallen, zal HANGZHOU HIKVISION DIGITAL TECHNOLOGY CO., LTD. ("het Bedrijf") naar eigen inzicht (i) het product gratis repareren of vervangen; (ii) het product omruilen voor een functioneel vergelijkbaar product; of (iii) de oorspronkelijke aankoopprijs restitueren nadat het oorspronkelijke aankoopbewijs of een kopie hiervan en een korte uitleg van het defect is aangeleverd, en het product is geretourneerd in de oorspronkelijke verpakking. Naar eigen inzicht van het Bedrijf zal de reparatie of vervanging plaatsvinden door nieuwe of gereviseerde producten of onderdelen te leveren. Deze garantie biedt geen dekking voor de verzendkosten, verzekeringskosten en andere incidentele kosten die u hebt moeten betalen voor het returneren van het product.

Tenzij dit verboden is door het toepasselijk recht, is dit uw enige en exclusieve middel voor het verbreken van deze beperkte garantie. Producten die zijn gerepareerd of vervangen onder deze beperkte garantie, zijn gedekt onder de voorwaarden van deze beperkte garantie voor een periode van negentig (90) dagen) vanaf de datum van levering of voor de resterende duur van de corspronkelijke garantie, waarbij de langste van deze twee perioden wordt aangehouden.

Deze garantie is niet van toepassing en wordt ongeldig verklaard:

• Als de garantieclaim buiten de garantieperiode wordt gedaan of als het aankoopbewijs niet wordt aangeleverd.
• In het geval van onjuist functioneren, defecten of fouten die aantoonbaar het gevolg zijn van stoten, onjuist gebruik, manipulatie, gebruik dat niet in lijn is met de instructies in de handleiding, een onjuiste voedingspanning, ongevallen, verlies, diefstal, brand, overstromingen of andere overmacht, verzendschade of schade die het gevolg is van reparaties die zijn uitgevoerd door niet-geautoriscerd personcel.
• Voor verbruiksonderdelen, zoals batterijen, waarbij het onjuist functioneren het gevolg is van normale veroudering van het product.
• Bij cosmetische schade, inclusief, maar niet beperkt tot krassen, deuken en gebroken plastic op de poorten.
• Voor software, zelfs wanneer deze is meegeleverd of verkocht bij de EZVIZ-hardware.
• Voor andere schade dan materiaal- en fabricagedefecten.
• Voor vervuiling door normaal gebruik, en normale cosmetische en mechanische slijtage.

Neem voor vragen contact op met de verkopende partij, of neem contact met ons op via [e-mail].

COPYRIGHT ©2017 HANGZHOU HIKVISION DIGITAL TECHNOLOGY CO., LTD. ALLE RECHTEN VOORBEHOUDEN.
