X5C - Видеомагнитофон EZVIZ - Бесплатное руководство пользователя

Тип продукта	Цифровой видеорегистратор (NVR)
Бренд	EZVIZ
Модель	X5C
Размеры (прибл.)	260 x 220 x 45 мм
Вес (прибл.)	1,2 кг
Питание	12 В DC, 2 А
Видеоинтерфейсы	1 x VGA, 1 x HDMI
Аудиоинтерфейсы	1 x аудиовход, 1 x аудиовыход
Сетевые интерфейсы	1 x Ethernet RJ45 (LAN)
USB-интерфейсы	1 x USB (для мыши)
Внутреннее хранилище	1 x SATA для жесткого диска 3,5 дюйма (не входит в комплект)
Разрешение записи	До 1080p
Количество поддерживаемых камер	До 4 камер (в зависимости от модели)
Подключение камер	Проводное (Ethernet) и беспроводное (Wi-Fi)
Мобильное приложение	EZVIZ (iOS и Android)
Основные функции	Непрерывная запись, обнаружение движения, тревога, удаленный просмотр
Гарантия	1 год (детали и работа)
Уход и чистка	Отключите перед чисткой; используйте мягкую сухую ткань
Безопасность	Минимальное расстояние 20 см между устройством и телом
Запчасти и ремонтопригодность	Жесткий диск заменяем пользователем; остальной ремонт уполномоченным специалистом

Часто задаваемые вопросы - X5C EZVIZ

Как установить жесткий диск в X5C?

Снимите крышку, открутив шесть винтов (№1-6). Подключите кабель данных и кабель питания к жесткому диску, затем прикрутите его винтами №7-10. Закройте крышку.

Как подключить беспроводные камеры к X5C?

Перейдите в Menu > Camera > Search. Когда камера будет готова к подключению к Wi-Fi, нажмите Search, затем + для добавления.

Как сбросить настройки X5C?

Вставьте булавку в отверстие сброса (RESET) и удерживайте ее 8 секунд, пока индикатор не начнет мигать красным.

Могу ли я использовать приложение EZVIZ для управления X5C?

Да, загрузите приложение EZVIZ на iOS или Android, создайте учетную запись, затем добавьте X5C, отсканировав QR-код, расположенный на устройстве.

Что делать, если светодиод горит постоянно красным?

Постоянный красный светодиод указывает на неисправность или тревогу устройства. Проверьте подключения и обратитесь к инструкции для получения дополнительной информации.

Какое максимальное расстояние между камерой и X5C?

Камера должна находиться на расстоянии не более 10 метров (32,8 фута) от X5C для обеспечения оптимального беспроводного соединения.

Может ли X5C работать без жесткого диска?

X5C можно использовать без жесткого диска для просмотра в реальном времени, но для записи требуется установленный жесткий диск SATA.

Как правильно выключить X5C?

На мониторе перейдите в Menu > Shutdown, затем нажмите Yes. Не отключайте устройство во время работы.

Какие типы камер совместимы с X5C?

X5C совместим с беспроводными и проводными (Ethernet) камерами EZVIZ. Для беспроводного подключения камеры должны находиться на расстоянии не более 10 м.

Что делать, если на экране нет изображения?

Убедитесь, что кабель VGA или HDMI правильно подключен, и что монитор настроен на соответствующий вход. Также убедитесь, что X5C включен.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ X5C EZVIZ

Гарантийный срок-1 год

Срок службы-3 года

Производитель:Ханджоу Хиквижн Диджитал Технолоджи(Китай)

Импортер-поставщик в России: ЗАО "Хиквижн"

Импортер-поставщик в Республике Беларусь:ООО "Торговый Дом "АВАНТ-ТЕХНО"

Сайт:www.ezviz.ru

Содержимое упаковочной коробки

Устройство Vault Live, 1 шт. Адаптер питания, 1 шт.

Комплект принадлежностей, 1 шт. Мышь, 1 шт. Краткое руководство пользователя, 1 шт.

Для моделей, оборудованных жестким диском, комплект принадлежностей не поставляется.

Внешний вид устройства

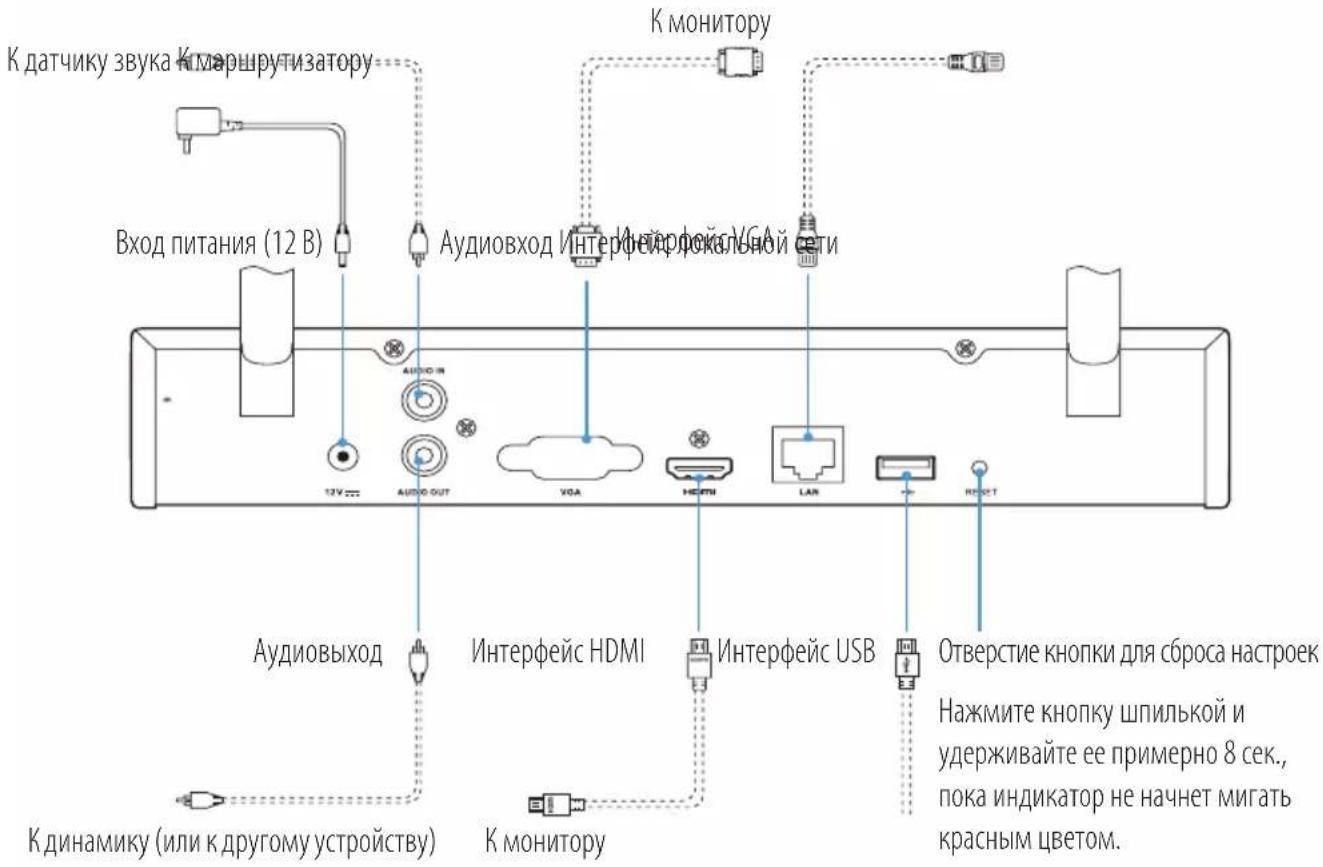

Внешний вид задней панели

К датчику звука К маршрутизатору Вход питания (12 В) К монитору Аудиовход Интерфейс VGA сети 12V AUDIO IN AUTO OUT VGA HDMI LAN RESET Аудиовыход Интерфейс HDMI Интерфейс USB Отверстие кнопки для сброса настроек Нажмите кнопку шпилькой и удерживайте ее примерно 8 сек., пока индикатор не начнет мигать красным цветом. К динамику (или к другому устройству) К монитору

Кабели, обозначенные на рисунке выше пунктиром, в комплект поставки не входят.

Схема подключения

Если вы хотите установить жесткий диск самостоятельно, см. инструкции в приложении.

Подключение кабелей

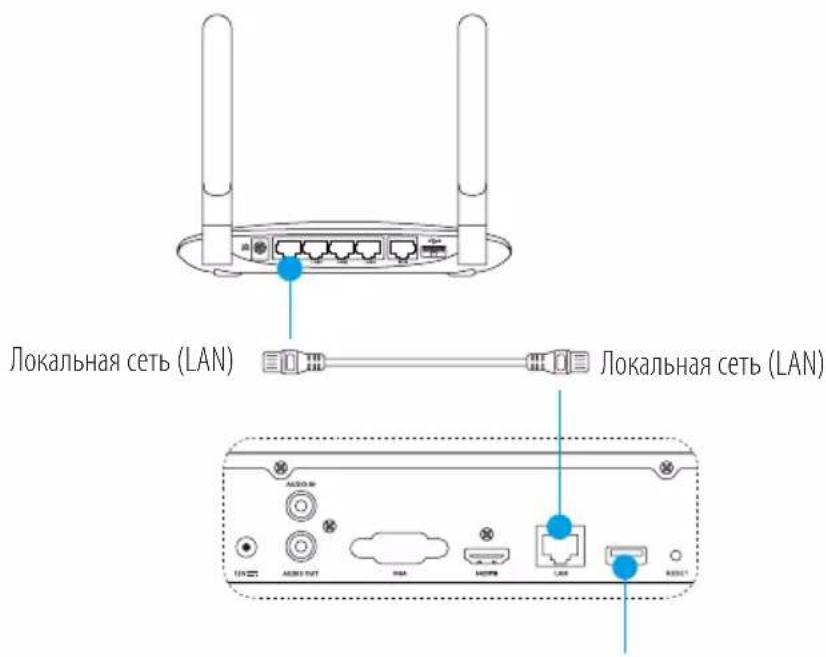

1. Подключите разъем локальной сети устройства Vault Live к аналогичному разъему маршрутизатора с помощью сетевого кабеля.
2. Подключите мышь к USB-порту устройства Vault Live.

Локальная сеть (LAN) Локальная сеть (LAN)

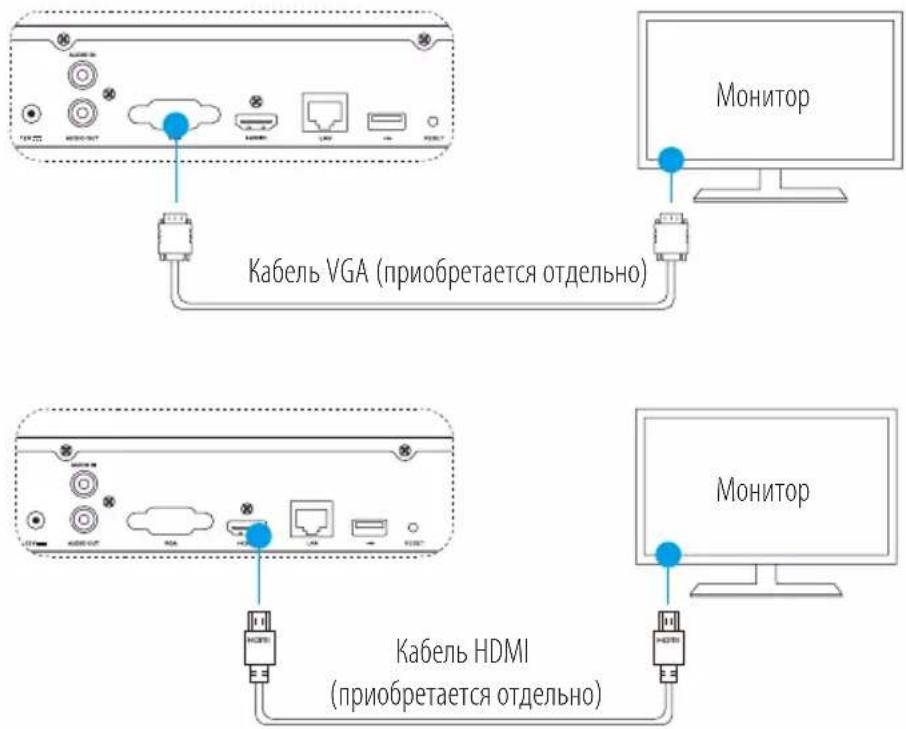

1. Подключите устройство Vault Live к монитору с помощью кабеля VGA или HDMI.

Кабель VGA (приобретается отдельно) Кабель HDMI (приобретается отдельно)

i Выберите соответствующий источник сигнала на мониторе в зависимости от типа подключения.

Настройка

Включение питания

i Камера должна находиться в радиусе 10 м (32,8 фута) от устройства Vault Live.

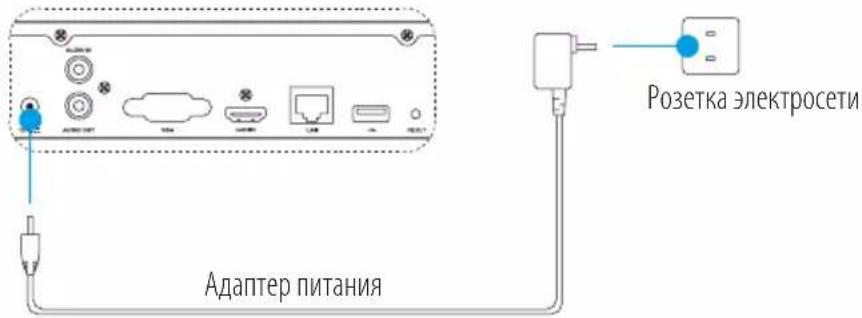

1. Запитайте устройство Vault Live от адаптера питания, подключенного розетке электросети.

Розетка электросети Адаптер питания

RU

Чтобы избежать сбоев в работе устройства или его повреждения, используйте стабилизированный источник питания.

1. Подождите, пока на мониторе появится интерфейс мастера настройки, и задайте пароль (для первоначального доступа).
2. Войдите в систему Vault Live.

Завершение работы (дополнительно)

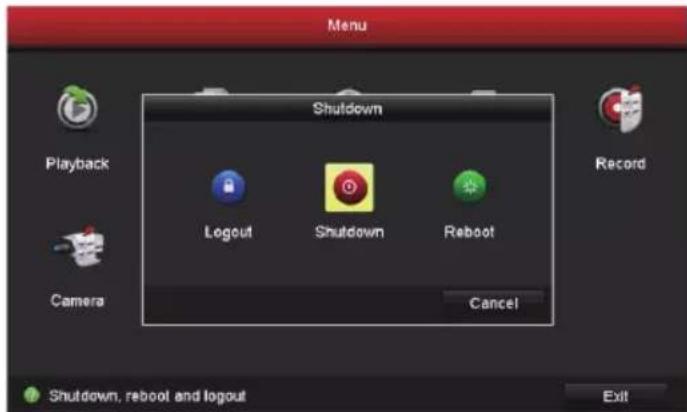

1. В интерфейсе управления Vault Live (на мониторе) выберите команды Меню → Завершение работы и нажмите значок Завершение работы.

He отключайте питание, когда устройство еще работает, чтобы не допустить его повреждения.

Связь с другими устройствами

Подключение с помощью монитора

Перед началом работы включите питание на всех устройствах.

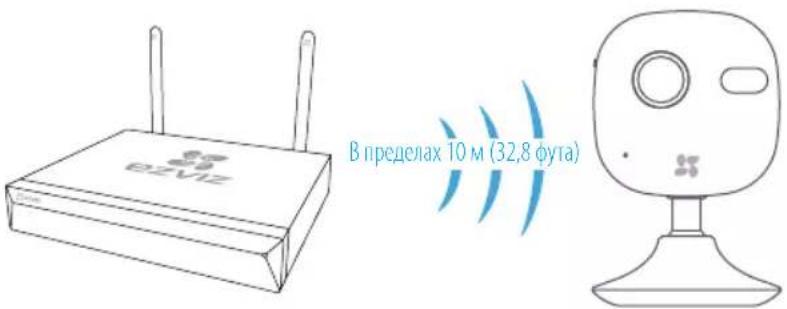

Быстрое подключение беспроводной камеры

Если камера была подключена к сети Wi-Fi ранее, выполните сброс настроек

В пределах 10 м (32,8 фута)

Вариант 1:

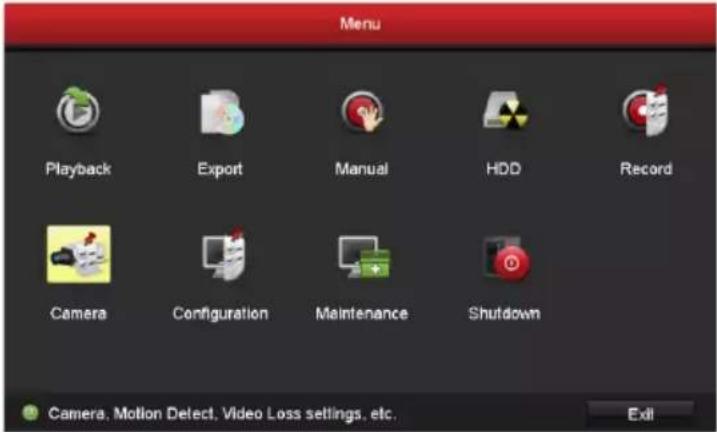

1. Перейдите в раздел Управление камерой, выбрав команды Меню → Камера.

1. Когда камера будет готова для подключения к сети Wi-Fi, нажмите кнопку Поиск.

i Камера автоматически подключится к Vault Live.

1. Нажмите значок + для добавления присоединенной камеры.

Вариант 2:

A. Подключите камеру к сети Wi-Fi маршрутизатора канала исходящей связи или коммутатора Vault Live.
В. Повторите шаги 1 и 3 варианта 1.

Быстрое подключение проводной камеры

A. Подключите камеру к маршрутизатору канала исходящей связи или коммутатору Vault Live, используя сетевой кабель.
В. Повторите шаги 1 и 3 варианта 1.

Состояния светодиодного индикатора

Непрерывно горит зеленым цветом:

Устройство работает нормально

Непрерывно горит красным цветом: Сбой в

работе устройства или сигнализация отказа

Мигает красным цветом: Восстановление

настроек по умолчанию

Подключение с помощью телефона

1. Установите приложение на ваш телефон (дополнительно).

2. Найдите приложение EZVIZ в магазине App Store или Google Play™, загрузите и установите его.

3. Запустите это приложение.

4. Зарегистрируйте аккаунт пользователя в EZVIZ.

5. Добавьте устройство Vault Live.

6. Авторизируйтесь в приложении EZVIZ.

7. Нажмите + в верхнем правом углу, чтобы открыть интерфейс сканирования QR-кода.

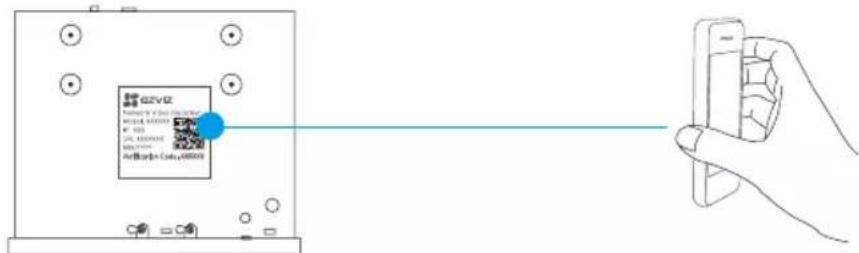

- Отсканируйте QR-код устройства Vault Live с помощью приложения EZVIZ и добавите это устройство.

GZVCE Microsoft Windows 95% Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows MicrosoftWindows

1. Откройте страницу Vault Live в приложении EZVIZ.
2. Нажмите +, чтобы добавить камеру(-ы).

Приложение

Установка жесткого диска

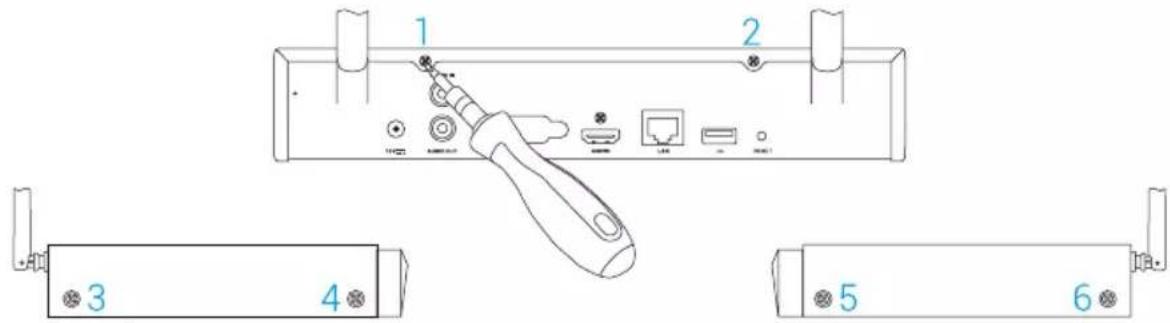

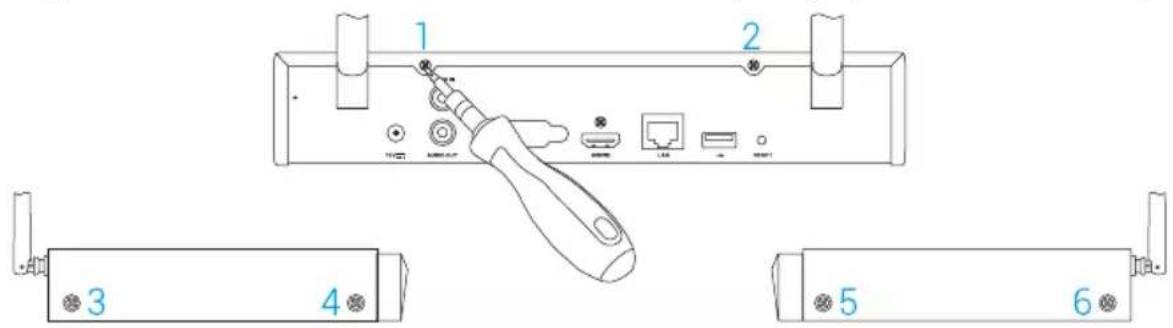

1. Открутите шесть винтов (№ 1—6) на задней и боковых сторонах устройства, чтобы снять крышку.

1 2 3 4 5 6

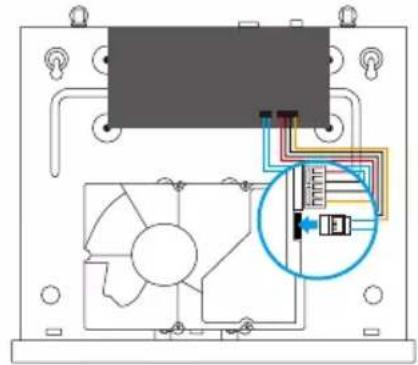

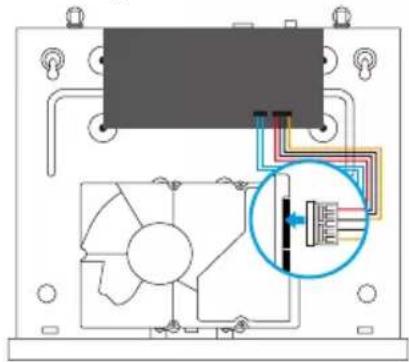

1. Подключите разъемы кабеля данных и кабеля питания устройства Vault Live к соответствующим разъемам жесткого диска.

Разъем кабеля питания

Разъем кабеля данных

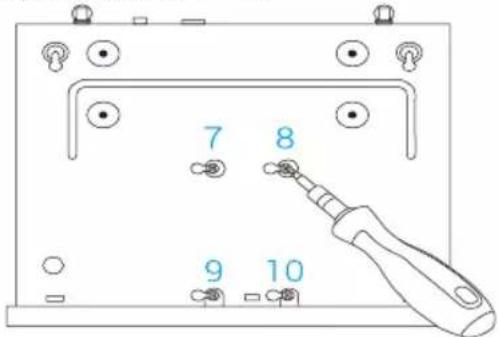

1. Закрепите жесткий диск с помощью винтов № 7—10.

7 8 9 10

1. Установите на место крышку устройства Vault Live, используя винты № 1—6.

ОГРАНИЧЕННАЯ ГАРАНТИЯ

Благодарим Вас за покупку продукции EZVIZ. Эта ограниченная гарантия дает Вам как покупателю продукта EZVIZ определенные юридические права. Вы также можете иметь другие юридические права, которые определяются законами государства, провинции или юрисдикцией. Исключения и ограничения ответственности в соответствии с данной ограниченной гарантией не действительны в случае, если они противоречат действующему законодательству. Ни дистрибьютор, ни дилер, ни агент или сотрудник не имеет права вносить какие-либо изменения или дополнения к данной ограниченной гарантии.

На Ваш продукт EZVIZ дается гарантия сроком на один(1) год с момента покупки на дефекты материалов и изготовления, или на более длительный период, в соответствии с законом государства, где продается этот товар, при условии правильного использования в соответствии с руководством пользователя.

Вы можете запросить гарантийное обслуживание, обратившись по электронной почте [e-mail].

В случае неисправности продуктов EZVIZ по гарантии, HIKVISION DIGITAL TECHNOLOGY CO., LTD. Ханчжоу ("Компания") произведет, по своему выбору, (I) ремонт или замену изделия бесплатно; (II) обмен продукта на функционально эквивалентный; (III) возврат первоначальной стоимости, при условии, что Вы предоставите оригинал или копию квитанции о покупке, краткое объяснение дефекта, а также вернете товар в оригинальной упаковке. На усмотрение Компании, может производиться ремонт или замена нового или отремонтированного продукта или его компонентов. Данная гарантия не распространяется на почтовые расходы, страховку и любые другие непредвиденные расходы, понесенные Вами в связи с возвратом продукта.

За исключением случаев, запрещенных действующим законодательством, этот документ является Вашим единственным и исключительным средством судебной защиты, в случае нарушения Ваших прав, закрепленных в ограниченной гарантии. К любому продукту, который уже был отремонтирован или заменен по данной ограниченной гарантии, применимы условия документа в течение девяноста (90) дней с момента поставки или оставшегося первоначального гарантийного срока.

Данная гарантия не применяется и является недействительной:

- В случае подачи заявки на гарантийный ремонт по истечении гарантийного срока или отсутствия доказательства факта покупки.

- В случае неисправностей, дефектов, вызванных неправильным использованием, нарушением инструкций по эксплуатации, при неправильном напряжении сети, аварии, утере, краже, пожаре, наводнении или иных стихийных бедствиях, повреждении груза или ущербе, нанесенными в результате ремонта, выполненного не уполномоченными лицами.

- Для любых расходных частей, таких как батареи, когда неисправность происходит из-за естественного старения продукта.

- При косметических повреждениях, в том числе, но не только, при царапинах, вмятинах и сломанном пластике на портах.

- Для любого программного обеспечения, даже если оно было упаковано или продано вместе с оборудованием EZVIZ.

• Для любых других повреждений, дефектов материала или изготовления.

• Для планового косметического и механического износа.

Чтобы задать вопрос продавцу или отправить нам письмо, пожалуйста, обращайтесь по данному адресу: [e-mail] COPYRIGHT ©2017 HANGZHOU HIKVISION DIGITAL TECHNOLOGY CO., LTD. ALL RIGHTS RESERVED.
