Тип продукта	Видеорегистратор (NVR) на 8 каналов
Бренд	EZVIZ
Модель	X3
Питание	5 В DC (адаптер питания в комплекте)
Сетевое подключение	Ethernet RJ45 (без Wi-Fi)
Поддерживаемое количество камер	До 8 камер
Внутреннее хранилище	Жесткий диск 2,5 дюйма (толщиной 7 мм или 9 мм)
Содержимое упаковки	1 X3, 1 адаптер, 1 сетевой кабель, 1 кабель питания, 1 краткое руководство, резиновые заглушки (в зависимости от версии)
Светодиодный индикатор	Синий: нормальная работа; Желтый: неисправность (отсутствие или ошибка жесткого диска)
USB-интерфейс	Присутствует (зарезервирован)
Кнопка сброса	Да (удержание 10 секунд иглой)
Мобильное приложение	EZVIZ (iOS и Android)
Гарантия	1 год (при соблюдении условий)
Совместимость с камерами	Камеры EZVIZ в той же сети
Уход	Держите устройство в сухом и проветриваемом месте
Размеры	Примерно 120 x 120 x 25 мм (оценка)
Вес	Примерно 200 г (без жесткого диска)
Ремонтопригодность	Жесткий диск заменяем пользователем; обращайтесь в службу поддержки для замены других деталей

Часто задаваемые вопросы - X3 EZVIZ

Как установить жесткий диск в X3?

Выкрутите 4 винта снизу устройства (один под наклейкой), откройте крышку, установите резиновые заглушки, соответствующие толщине диска (7 или 9 мм), подключите кабель и поместите диск. Закройте крышку и закрутите винты.

Может ли X3 подключаться по Wi-Fi?

Нет, X3 не поддерживает Wi-Fi. Он должен быть подключен к роутеру по кабелю Ethernet.

Как добавить камеру к X3?

В приложении EZVIZ сначала добавьте X3, отсканировав его QR-код, затем аналогично добавьте каждую камеру. В настройках камеры выберите X3 в качестве хранилища для начала записи.

Что означает постоянный желтый светодиодный индикатор?

Постоянный желтый индикатор указывает на неисправность: отсутствие жесткого диска, ошибка жесткого диска или другая неисправность устройства.

Как сбросить X3?

Удерживайте кнопку сброса иглой не менее 10 секунд при включенном питании, затем отпустите, пока светодиодный индикатор не начнет быстро мигать.

Каков срок гарантии на X3?

На X3 предоставляется гарантия 1 год с даты покупки на дефекты материалов и изготовления при условии правильного использования. Обратитесь по адресу [e-mail].

Можно ли использовать жесткий диск 3,5 дюйма?

Нет, X3 поддерживает только жесткие диски 2,5 дюйма толщиной 7 или 9 мм (заглушки входят в комплект в зависимости от версии).

Сколько камер можно записывать с помощью X3?

X3 поддерживает запись до 8 камер.

Как скачать приложение EZVIZ?

Найдите 'EZVIZ' в App Store (iOS) или Google Play (Android) и установите его. Создайте учетную запись для настройки устройств.

Что делать, если индикатор остается желтым после установки жесткого диска?

Проверьте, правильно ли подключен и распознан жесткий диск. Убедитесь, что вы использовали подходящие заглушки. Если проблема не устранена, обратитесь в службу поддержки EZVIZ.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ X3 EZVIZ

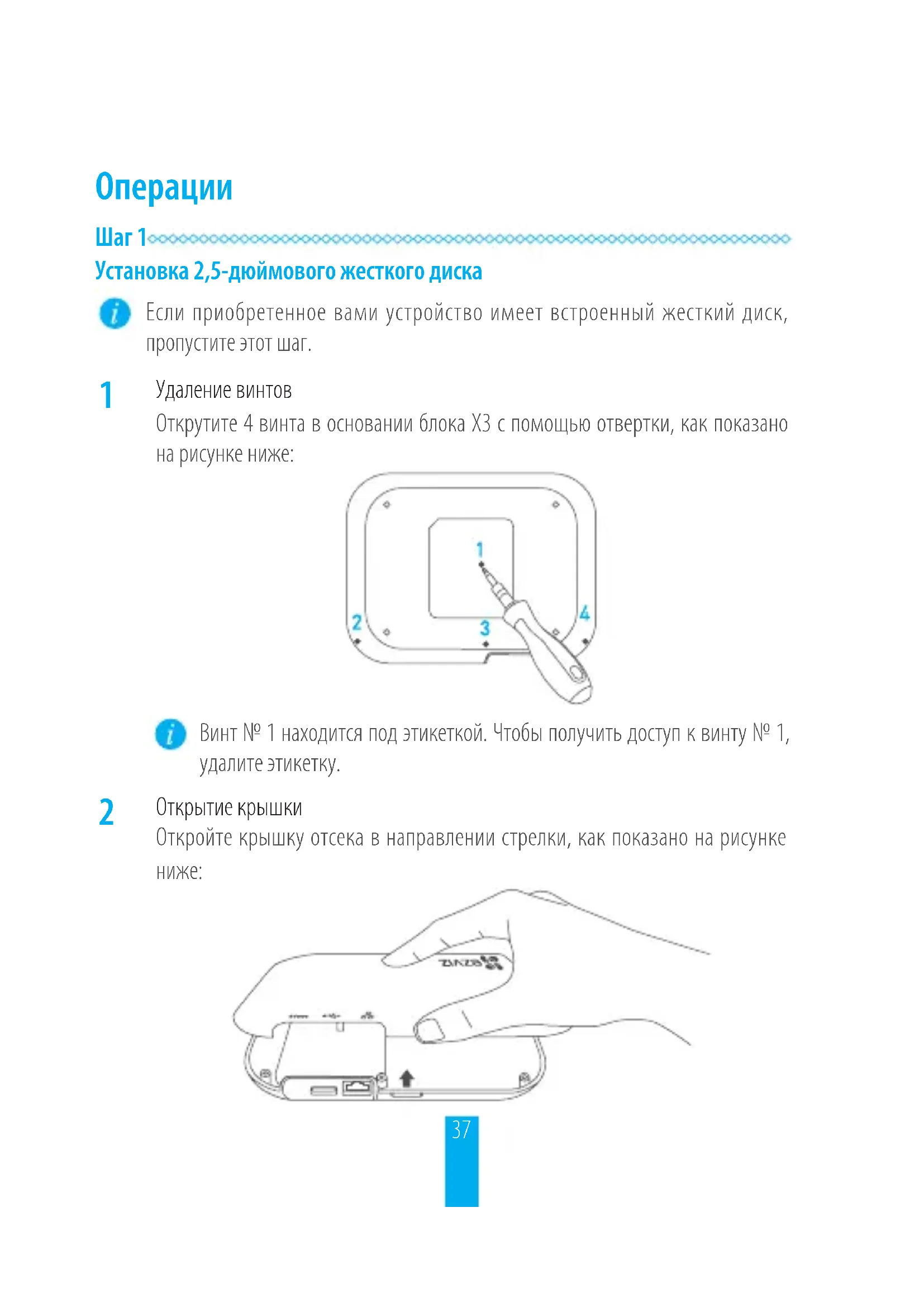

Установка 2,5-дюймового жесткого диска

Если приобретенное вами устройство имеет встроенный жесткий диск, пропустите этот шаг.

1

Удаление винтов

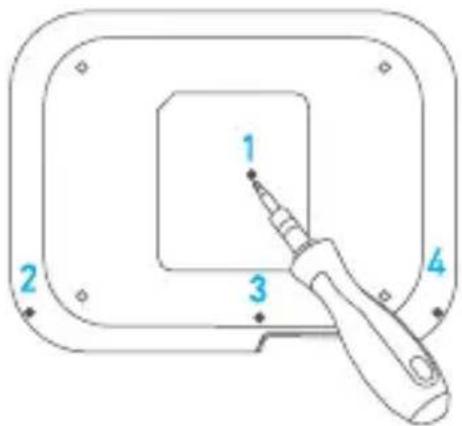

Открутите 4 винта в основании блока X3 с помощью отвертки, как показано на рисунке ниже:

1 2 3 4

Винт № 1 находится под этикеткой. Чтобы получить доступ к винту № 1, удалите этикетку.

2

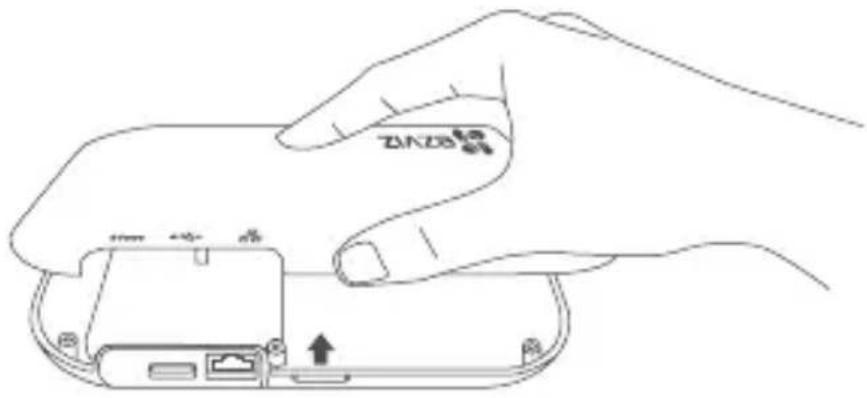

Открытие крышки

Откройте крышку отсека в направлении стрелки, как показано на рисунке ниже:

3 Установка резиновых накладок на жесткий диск

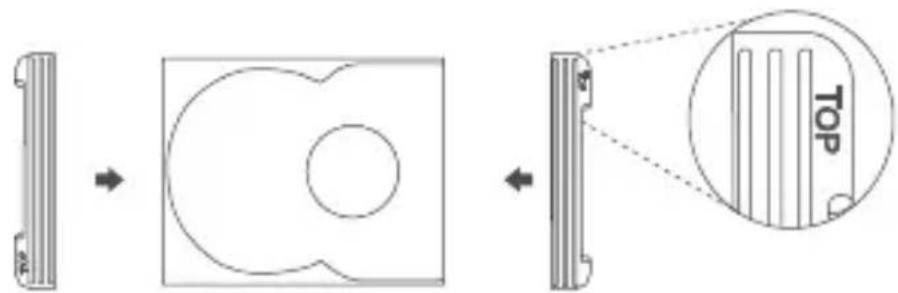

Выберите подходящие резиновые накладки в соответствии с толщиной жесткого диска и наденьте их на две стороны диска, как показано на рисунке ниже.

Если жесткий диск имеет толщину 9 мм, маркировка TOP (ВЕРХ) на резиновой накладке при установке должна быть обращена вверх.

4 Установка жесткого диска

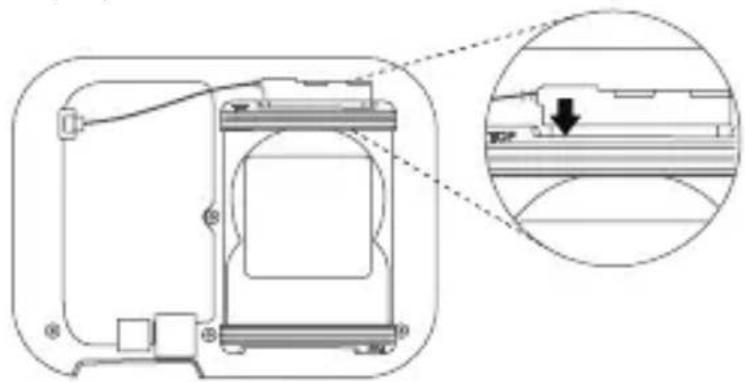

Подключите кабель жесткого диска и установите диск в требуемое положение, как показано на рисунке ниже.

5 Завершение установки

Установите на место крышку, закрутите 4 винта, удаленные в шаге 1, и завершите на этом установку.

War 2

Запуск блока X3

1 Подключение к сети

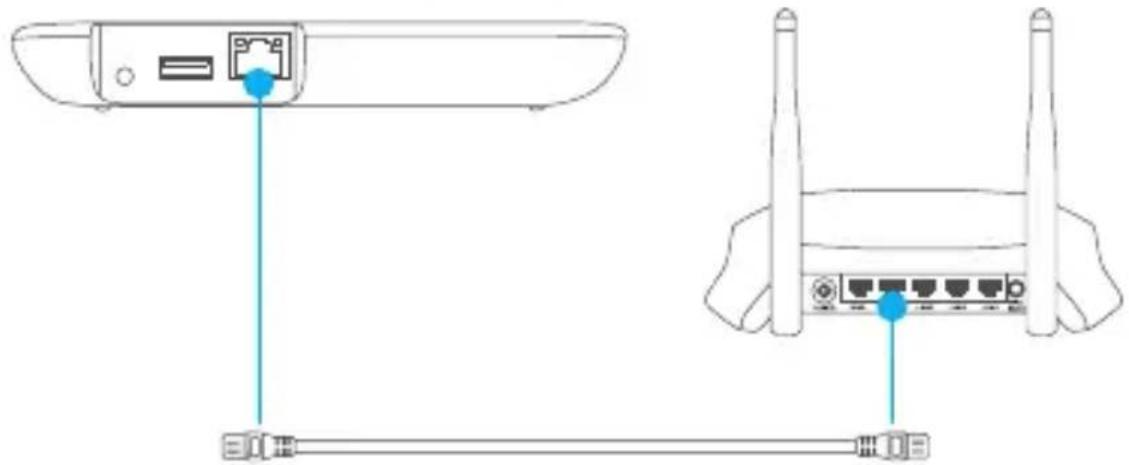

Подключите блок X3 к маршрутизатору с помощью сетевого кабеля.

Блок X3 не поддерживает подключение к сети Wi-Fi.

2 Подача питания

Подключите блок X3 к адаптеру питания с помощью кабеля питания, а адаптер подключите к розетке электросети. По завершению периода запуска светодиодный индикатор блока X3 будет постоянно светиться синим цветом.

Индикатор начинает светиться желтым цветом в следующих случаях:

• не установлен жесткий диск
• ошибка жесткого диска
• ошибки устройства

War 3

Добавление устройств в систему EZVIZ

1 Установка приложения EZVIZ

• Загрузите и установите приложение EZVIZ, выполнив поиск по слову «EZVIZ» в App Store или Google Play™.
• Запустите приложение и зарегистрируйте аккаунт EZVIZ.

RU

2 Добавление блока X3 в систему EZVIZ

• Авторизуйтесь в приложении EZVIZ.
• Чтобы добавить устройство, нажмите кнопку «+» в верхнем правом углу.

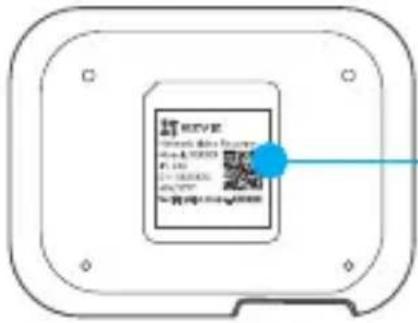

• Отсканируйте QR-код на нижней панели блока X3.

Добавление устройства путем сканирования QR-кода

3 Добавление камеры в систему EZVIZ

• Процедура добавления камеры аналогична процедуре добавления блока X3. Чтобы добавить камеру к аккаунту EZVIZO, см. шаг 2.
• Чтобы начать запись сигналов камеры на блок X3, откройте страницу камеры Settings (Настройки), нажмите Storage Status (Состояние запоминающего устройства) и выберите X3 в списке запоминающих устройств.

Блок X3 может записывать сигналы от 8 камер. Он подключается только к тем камерам, которые находятся в той же сети.

Приложение

Содержимое упаковочной коробки

ezvtz

Quick Start Guide

Блок X3, 1 шт. Адаптер питания, 1 шт. Краткое руководство

пользователя, 1 шт.

Кабель питания, 1 шт. Сетевой кабель, 1 шт.

Резиновая накладка 1 (дополнительно)

(2 шт.) (для жестких дисков толщиной 7 мм)

Резиновая накладка 2 (дополнительно)

(2 шт.) (для жестких дисков толщиной 9 мм)

Резиновые накладки не входят в комплект поставки, если устройство уже оборудовано жестким диском.

Основные компоненты

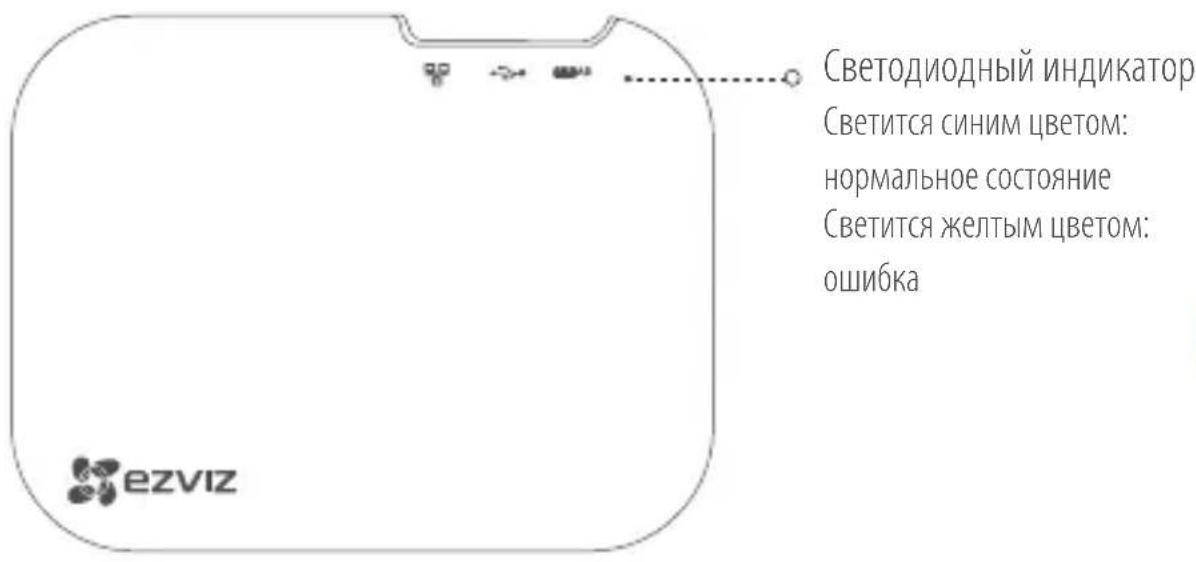

Светодиодный индикатор Светится синим цветом: нормальное состояние Светится желтым цветом: ошибка

RU

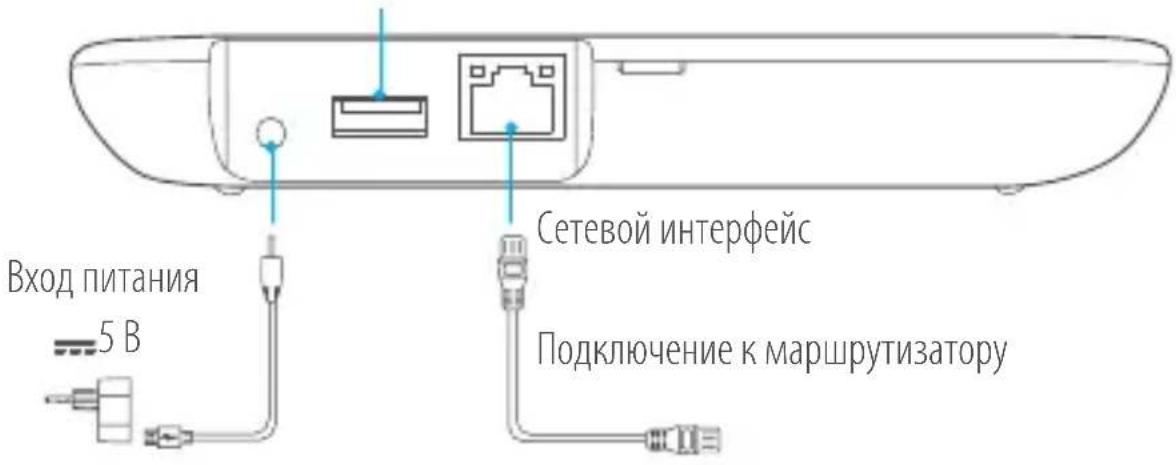

Интерфейс USB (резервный)

Вход питания 5 В Сетевой интерфейс Подключение к маршрутизатору

外壁罐

Кнопка RESET (СБРОС)

Сброс настроек: Нажмите и удерживайте с помощью иглы кнопку RESET (СБРОС) не менее 10 секунд при запитанном устройстве. Когда светодиодный индикатор начнет быстро мигать, отпустите кнопку.

Kasutamine

1. toiming

ОГРАНИЧЕННАЯ ГАРАНТИЯ

Благодарим Вас за покупку продукции EZVIZ. Эта ограниченная гарантия дает Вам как покупателю продукта EZVIZ определенные юридические права. Вы также можете иметь другие юридические права, которые определяются законами государства, провинции или юрисдикцией. Исключения и ограничения ответственности в соответствии с данной ограниченной гарантией не действительны в случае, если они противоречат действующему законодательству. Ни дистрибьютор, ни дилер, ни агент или сотрудник не имеет права вносить какие-либо изменения или дополнения к данной ограниченной гарантии.

На Ваш продукт EZVIZ дается гарантия сроком на один(1) год с момента покупки на дефекты материалов и изготовления, или на более длительный период, в соответствии с законом государства, где продается этот товар, при условии правильного использования в соответствии с руководством пользователя.

Вы можете запросить гарантийное обслуживание, обратившись по электронной почте [e-mail].

В случае неисправности продуктов EZVIZ по гарантии, HIKVISION DIGITAL TECHNOLOGY CO., LTD. Ханчжоу ("Компания") произведет, по своему выбору, (I) ремонт или замену изделия бесплатно; (II) обмен продукта на функционально эквивалентный; (III) возврат первоначальной стоимости, при условии, что Вы предоставите оригинал или копию квитанции о покупке, краткое объяснение дефекта, а также вернете товар в оригинальной упаковке. На усмотрение Компании, может производиться ремонт или замена нового или отремонтированного продукта или его компонентов. Данная гарантия не распространяется на почтовые расходы, страховку и любые другие непредвиденные расходы, понесенные Вами в связи с возвратом продукта.

За исключением случаев, запрещенных действующим законодательством, этот документ является Вашим единственным и исключительным средством судебной защиты, в случае нарушения Ваших прав, закрепленных в ограниченной гарантии. К любому продукту, который уже был отремонтирован или заменен по данной ограниченной гарантии, применимы условия документа в течение девяноста (90) дней с момента поставки или оставшегося первоначального гарантийного срока.

Данная гарантия не применяется и является недействительной:

• В случае подачи заявки на гарантийный ремонт по истечении гарантийного срока или отсутствия доказательства факта покупки.
• В случае неисправностей, дефектов, вызванных неправильным использованием, нарушением инструкций по эксплуатации, при неправильном напряжении сети, аварии, утере, краже, пожаре, наводнении или иных стихийных бедствиях, повреждении груза или ущербе, нанесенными в результате ремонта, выполненного не уполномоченными лицами.
• Для любых расходных частей, таких как батареи, когда неисправность происходит из-за естественного старения продукта.
• При косметических повреждениях, в том числе, но не только, при царапинах, вмятинах и сломанном пластике на портах.
• Для любого программного обеспечения, даже если оно было упаковано или продано вместе с оборудованием EZVIZ.
  • Для любых других повреждений, дефектов материала или изготовления.
  • Для планового косметического и механического износа.

Чтобы задать вопрос продавцу или отправить нам письмо, пожалуйста, обращайтесь по данному адресу: [e-mail]

COPYRIGHT ©2016 HANGZHOU HIKVISION DIGITAL TECHNOLOGY CO., LTD. ALL RIGHTS RESERVED.
