Produkttyp	Videorecorder (NVR) 8 Kanäle
Marke	EZVIZ
Modell	X3
Stromversorgung	5 V DC (Netzadapter enthalten)
Netzwerkkonnektivität	Ethernet RJ45 (kein WLAN)
Unterstützte Kameraanzahl	Bis zu 8 Kameras
Interner Speicher	2,5-Zoll-Festplatte (7 mm oder 9 mm Dicke)
Packungsinhalt	1 X3-Gerät, 1 Adapter, 1 Netzwerkkabel, 1 Stromkabel, 1 Kurzanleitung, Gummiaufsätze (je nach Version)
LED-Anzeige	Blau: Normalbetrieb; Gelb: Störung (keine Festplatte oder Festplattenfehler)
USB-Schnittstelle	Vorhanden (reserviert)
Reset-Taste	Ja (10 Sekunden mit Nadel gedrückt halten)
Mobile App	EZVIZ (iOS und Android)
Garantie	1 Jahr (unter Bedingungen)
Kamera-Kompatibilität	EZVIZ-Kameras im selben Netzwerk
Wartung	Gerät an einem trockenen und belüfteten Ort aufbewahren
Abmessungen	Ca. 120 x 120 x 25 mm (Schätzung)
Gewicht	Ca. 200 g (ohne Festplatte)
Reparierbarkeit	Festplatte vom Benutzer austauschbar; bei anderen Teilen Support kontaktieren

Häufig gestellte Fragen - X3 EZVIZ

Wie installiere ich eine Festplatte im X3?

Entfernen Sie die 4 Schrauben unter dem Gerät (eine davon unter dem Etikett), öffnen Sie die Abdeckung, installieren Sie die passenden Gummiaufsätze für die Festplattendicke (7 oder 9 mm), schließen Sie das Kabel an und setzen Sie die Festplatte ein. Schließen Sie die Abdeckung und schrauben Sie sie wieder fest.

Kann der X3 über WLAN verbunden werden?

Nein, der X3 unterstützt kein WLAN. Er muss über ein Ethernet-Netzwerkkabel mit dem Router verbunden werden.

Wie füge ich eine Kamera zum X3 hinzu?

Fügen Sie in der EZVIZ-App zuerst den X3 durch Scannen seines QR-Codes hinzu, dann fügen Sie jede Kamera auf die gleiche Weise hinzu. Wählen Sie in den Kameraeinstellungen den X3 als Speicher aus, um die Aufnahme zu starten.

Was bedeutet die dauerhaft gelbe LED-Anzeige?

Eine dauerhaft gelbe Anzeige weist auf eine Störung hin: keine Festplatte, Festplattenfehler oder andere Gerätefehlfunktion.

Wie setze ich den X3 zurück?

Halten Sie die Reset-Taste mit einer Nadel bei eingeschaltetem Gerät mindestens 10 Sekunden lang gedrückt, lassen Sie dann los, bis die LED schnell blinkt.

Wie lautet die Garantie für den X3?

Der X3 hat eine Garantie von 1 Jahr ab Kaufdatum gegen Material- und Verarbeitungsfehler bei bestimmungsgemäßem Gebrauch. Kontaktieren Sie [e-mail].

Kann ich eine 3,5-Zoll-Festplatte verwenden?

Nein, der X3 akzeptiert nur 2,5-Zoll-Festplatten mit 7 mm oder 9 mm Dicke (Gummiaufsätze je nach Version enthalten).

Wie viele Kameras kann ich mit dem X3 aufnehmen?

Der X3 unterstützt die Aufnahme von maximal 8 Kameras.

Wie lade ich die EZVIZ-App herunter?

Suchen Sie im App Store (iOS) oder Google Play (Android) nach 'EZVIZ' und installieren Sie es. Erstellen Sie ein Benutzerkonto, um Ihre Geräte zu konfigurieren.

Was tun, wenn die Anzeige nach Installation der Festplatte gelb bleibt?

Überprüfen Sie, ob die Festplatte korrekt angeschlossen und erkannt wird. Stellen Sie sicher, dass Sie die passenden Gummiaufsätze verwendet haben. Wenn das Problem weiterhin besteht, kontaktieren Sie den EZVIZ-Support.

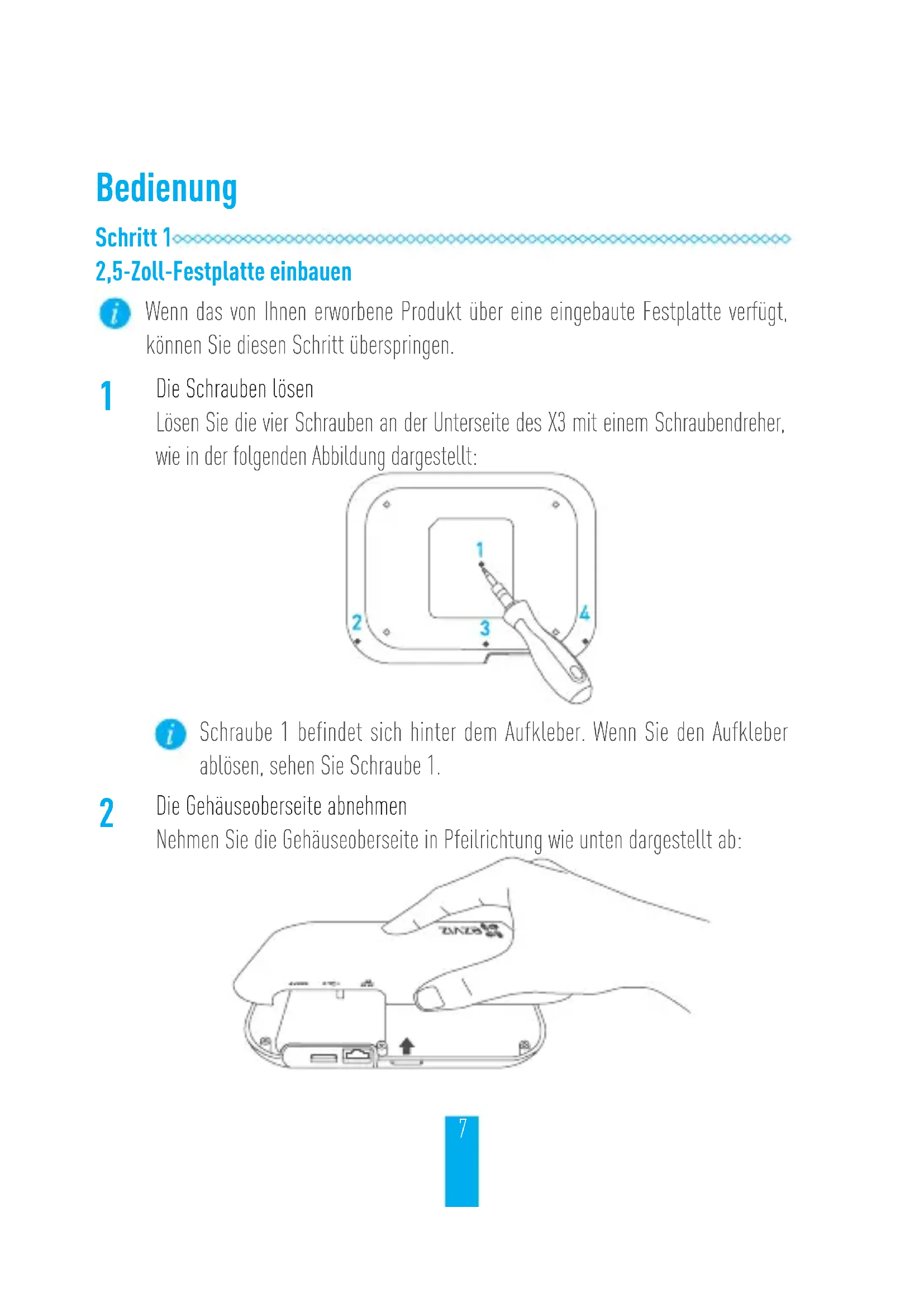

BEDIENUNGSANLEITUNG X3 EZVIZ

2,5-Zoll-Festplatte einbauen

Wenn das von Ihnen erworbene Produkt über eine eingebaute Festplatte verfügt, können Sie diesen Schritt überspringen.

1

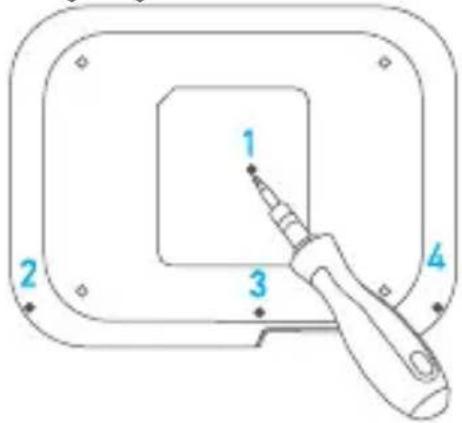

Die Schrauben lösen

Lösen Sie die vier Schrauben an der Unterseite des X3 mit einem Schraubendreher, wie in der folgenden Abbildung dargestellt:

1 2 3 4

Schraube 1 befindet sich hinter dem Aufkleber. Wenn Sie den Aufkleber ablösen, sehen Sie Schraube 1.

2

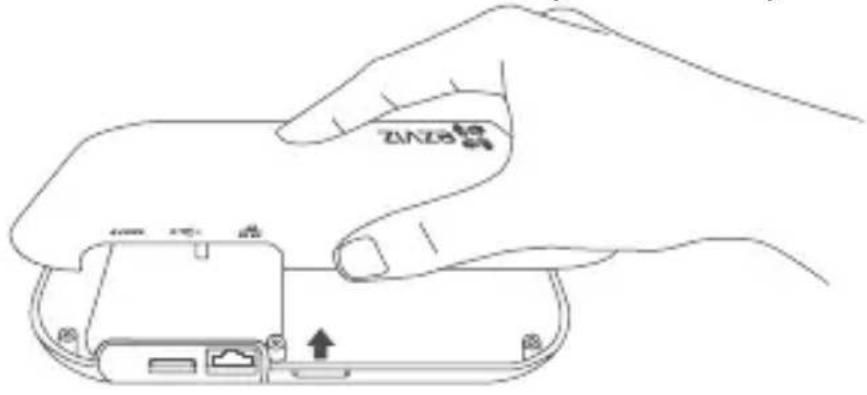

Die Gehäuseoberseite abnehmen

Nehmen Sie die Gehäuseoberseite in Pfeilrichtung wie unten dargestellt ab:

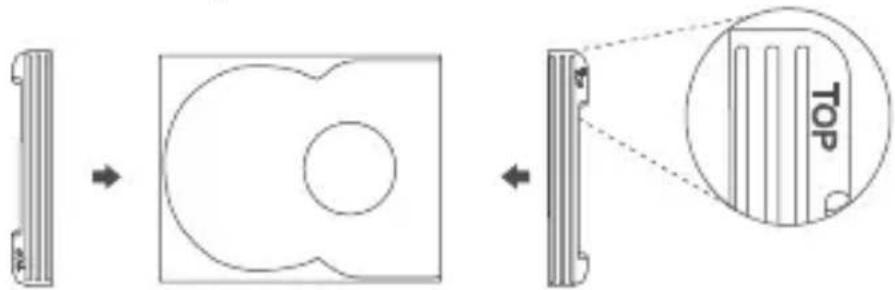

3 Die Festplattengummirahmen montieren

DE

Wählen Sie einen für die Höhe der Festplatte geeigneten Gummirahmen und ziehen Sie an jedem Ende der Festplatte jeweils einen Rahmen wie unten dargestellt auf die Festplatte.

Wenn die Festplatte eine Höhe von 9 mm hat, muss die Beschriftung „TOP“ am Gummirahmen beim Einbau nach oben weisen.

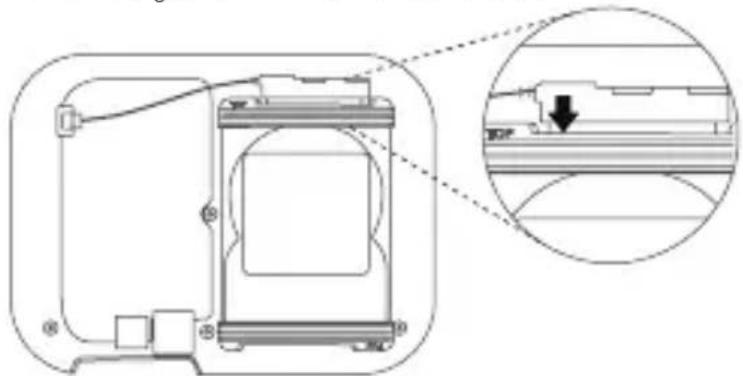

Die Festplatte einbauen

Schließen Sie das Festplattenkabel an die Festplatte an und legen Sie die Festplatte wie unten dargestellt in das X3-Gehäuse ein.

5 Den Einbau abschließen

Setzen Sie die Gehäuseoberseite wieder auf und ziehen Sie zum Abschluss des Einbaus die vier Schrauben aus Schritt 1 wieder fest.

Schritt 2

X3 Starten

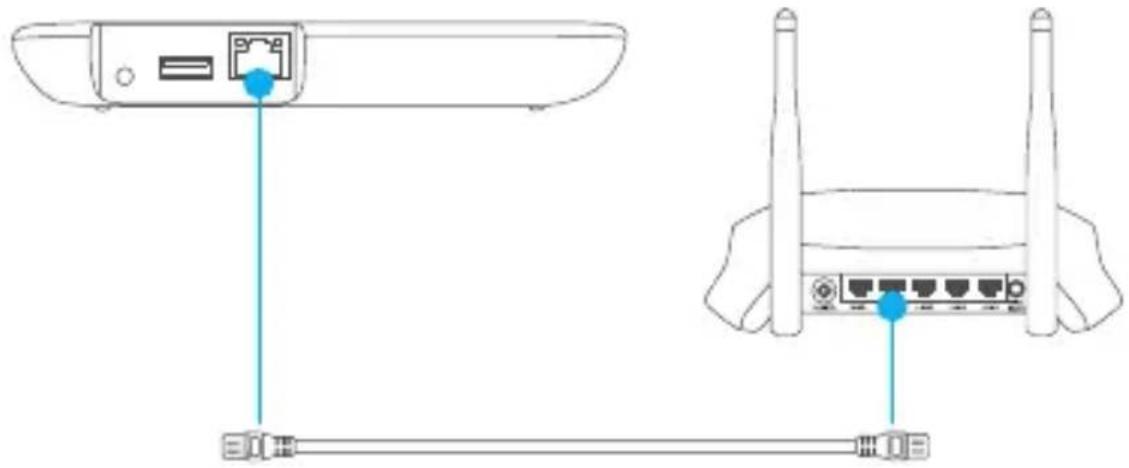

1 An das Netzwerk anschließen

Schließen Sie den X3 mit einem Netzwerkkabel an den Router an.

Der X3 unterstützt keine WLAN-Verbindung.

2 Einschalten

Schließen Sie den X3 mit dem Stromkabel an das Netzteil an und stecken Sie das Netzteil in eine Steckdose. Die LED-Betriebsanzeige leuchtet ununterbrochen in Blau, wenn der X3 vollständig hochfährt.

i Die Anzeige leuchtet in den folgenden Fällen ununterbrochen in Gelb:

• Keine Festplatte installiert
• Festplattenfehler
• Geräteausnahmen

Schritt 3

DE

Geräte zu EZVIZ hinzufügen

1 EZVIZ-App installieren

- Laden Sie die EZVIZ-App herunter, indem Sie im App Store und in Google Play™ nach „EZVIZ“ suchen, und installieren Sie sie.

- Starten Sie die App und registrieren Sie sich für ein EZVIZ-Benutzerkonto.

2 X3 zu EZVIZ hinzufügen

• Melden Sie sich an der EZVIZ-App an.
• Klicken Sie oben rechts auf ..+“, um ein Gerät hinzuzufügen.

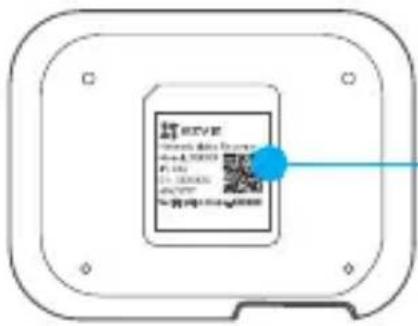

• Scannen Sie den QR-Code auf der Unterseite des X3.

Hinzufügen durch Scannen des QR-Codes

3 Eine Kamera zu EZVIZ hinzufügen

• Eine Kamera wird genauso hinzugefügt wie der X3. Siehe Schritt 2 „Eine Kamera zu Ihrem EZVIZ-Konto hinzufügen“.
• Rufen Sie die Seite „Einstellungen“ der Kamera auf, tippen Sie auf Speicherstatus und wählen Sie „X3“ in der Speicherliste, um Bilder von der Kamera aufzunehmen.

Der X3 unterstützt Aufnahmen von bis zu acht Kameras. Eine Verbindung ist nur zu Kameras möglich, die sich im selben Netzwerk befinden.

Anhang

Lieferumfang

ezvtz

Quick Start Guide

1x X3 1x Netzteil 1x Kurzanleitung

1x Stromkabel 1x Netzwerkkabel

2x Gummirahmen 1 für Festplatte (optional) (für 7-mm-Festplatte)

2x Gummirahmen 2 für Festplatte (optional) (für 9-mm-Festplatte)

i Die Gummirahmen gehören nicht zum Lieferumfang, wenn das Gerät standardmäßig mit einer Festplatte ausgerüstet ist.

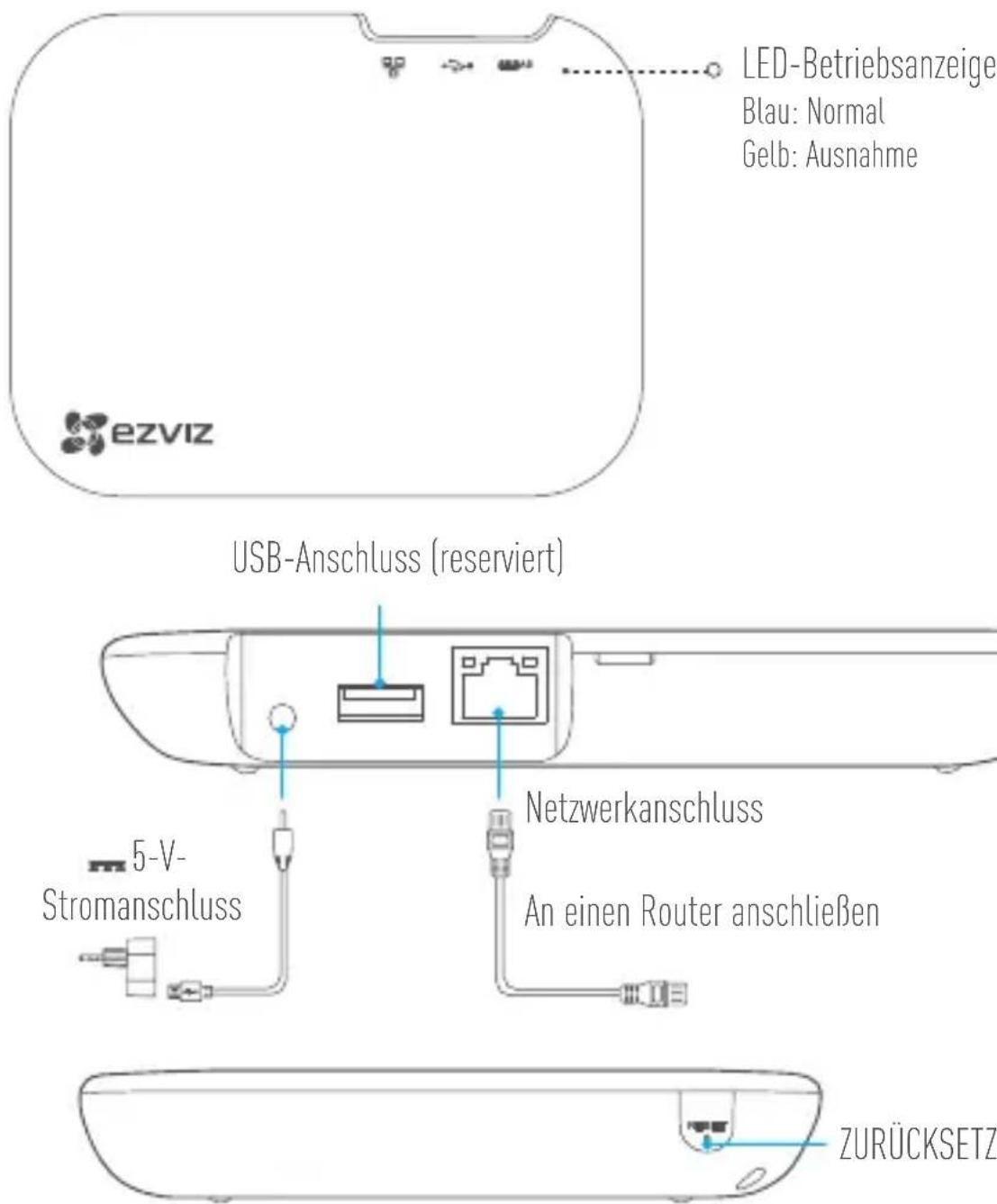

Aufbau des Geräts

DE

LED-Betriebsanzeige

Blau: Normal

Gelb: Ausnahme

Einstellungen zurücksetzen: Bei eingeschaltetem Gerät die ZURÜCKSETZEN-Taste mindestens 10 Sekunden mit einer Nadel drücken, dann loslassen; die LED-Betriebsanzeige beginnt jetzt, schnell zu blinken.

Operaciones

Paso 1

Vielen Dank für den Kauf eines EZVIZ-Produkts. Diese beschränkte Garantie gibt Ihnen, dem Erstkäufer des EZVIZ-Produkts, bestimmte gesetzliche Rechte. Je nach Staat, Provinz oder Land können Ihnen weitere gesetzliche Rechte zustehen. Die Haftungsausschlüsse und -beschränkungen gemäß dieser beschränkten Garantie gelten ausschließlich im gesetzlich zulässigen Umfang. Kein Händler, Wiederverkäufer, Vertreter oder Mitarbeiter ist befugt, Modifikationen, Erweiterungen oder Ergänzungen an dieser beschränkten Garantie vorzunehmen.

Ihr EZVIZ-Produkt hat eine Garantie auf Material- und Herstellungsfehler, die ab dem Kaufdatum für ein (1) Jahr oder so lange gilt, wie dies in dem Staat oder Land, in dem dieses Produkt gekauft wurde, gesetzlich vorgeschrieben ist, sofern es in Übereinstimmung mit der Bedienungsanleitung normal benutzt wird.

Garantieansprüche richten Sie bitte per E-Mail an [e-mail].

Im Fall eines defekten EZVIZ-Produkts mit gültiger Garantie wird HANGZHOU HIKVISION DIGITAL TECHNOLOGY CO., LTD. ("das Unternehmen") nach eigenem Ermessen (i) Ihr Produkt kostenlos reparieren oder ersetzen, (ii) Ihr Produkt gegen ein funktionsfähiges vergleichbares Produkt austauschen oder (iii) den ursprünglichen Kaufpreis unter der Voraussetzung erstatten, dass Sie das Produkt in dessen Originalverpackung unter Beigabe des Originalkaufbelegs oder einer Kopie davon sowie einer kurzen Beschreibung des Defekts zurückschicken. Das Unternehmen wird nach alleinigem Ermessen Produkte oder Komponenten entweder reparieren oder gegen neue oder generalüberholte Produkte oder Komponenten austauschen. Diese Garantie deckt keine Versand-, Versicherungs- oder sonstige Nebenkosten, die Ihnen durch die Rücksendung des Produkts entstehen.

Soweit nicht durch geltendes Recht untersagt, ist dies Ihr einziges und ausschließliches Rechtsmittel im Fall einer Verletzung dieser beschränkten Garantie. Jedes Produkt, das im Rahmen dieser beschränkten Garantie entweder repariert oder ausgetauscht wurde, wird für maximal neunzig (90) Tage ab Lieferdatum oder für die Restlaufzeit der ursprünglichen Garantie von den Bestimmungen dieser beschränkten Garantie abgedeckt.

Diese Garantie gilt nicht und ist hinfällig:

• wenn der Garantieanspruch außerhalb der Garantiefrist oder ohne Vorlage des Kaufbelegs geltend gemacht wird.
• bei Fehlfunktionen, Defekten oder Fehlern, die durch Stoßeinwirkung, Fehlbedienung, Sabotage, Benutzung im Widerspruch zur entsprechenden Bedienungsanleitung, falsche Spannungsversorgung, Unfall, Verlust, Diebstahl, Brand, Überschwemmung oder andere Naturkatastrophen, Versandschäden oder Beschädigungen infolge von Reparaturen durch unbefugte Personen verursacht wurden oder darauf zurückzuführen sind.
• für Verbrauchsgüter wie Batterien, bei denen die Fehlfunktion auf normale Produktalterung zurückzuführen ist.
• kosmetische Schäden, einschließlich, aber nicht begrenzt auf Kratzer, Beulen und gebrochene Kunststoffteile an Anschlüssen.
• für jede Software, auch wenn diese zusammen mit der EZVIZ-Hardware verpackt und verkauft wurde.
• für sonstige Schäden, die keine Material- oder Verarbeitungsfehler sind.
• für routinemäßige Reinigungen sowie normalen kosmetischen und mechanischen Verschleiß.

Bei Fragen können Sie sich jederzeit an Ihren Verkäufer oder per E-Mail an [e-mail] an uns wenden.

COPYRIGHT ©2016 HANGZHOU HIKVISION DIGITAL TECHNOLOGY CO., LTD. ALLE RECHTE VORBEHALTEN.
