Tipo di prodotto	Videoregistratore digitale (NVR)
Marca	EZVIZ
Modello	X5C
Dimensioni (circa)	260 x 220 x 45 mm
Peso (circa)	1,2 kg
Alimentazione	12 V CC, 2 A
Interfacce video	1 x VGA, 1 x HDMI
Interfacce audio	1 x ingresso audio, 1 x uscita audio
Interfacce di rete	1 x Ethernet RJ45 (LAN)
Interfacce USB	1 x USB (per mouse)
Memoria interna	1 x SATA per hard disk 3,5 pollici (non fornito)
Risoluzione di registrazione	Fino a 1080p
Numero di telecamere supportate	Fino a 4 telecamere (a seconda del modello)
Connettività telecamere	Cablata (Ethernet) e wireless (Wi-Fi)
Applicazione mobile	EZVIZ (iOS e Android)
Funzioni principali	Registrazione continua, rilevamento movimento, allarme, visualizzazione remota
Garanzia	1 anno (parti e manodopera)
Manutenzione e pulizia	Scollegare prima della pulizia; utilizzare un panno morbido e asciutto
Sicurezza	Distanza minima di 20 cm tra l'apparecchio e il corpo
Parti di ricambio e riparabilità	Hard disk sostituibile dall'utente; altre riparazioni da un professionista autorizzato

Domande frequenti - X5C EZVIZ

Come installare un hard disk nel X5C?

Rimuovere il coperchio svitando le sei viti (n°1 a 6). Collegare il cavo dati e il cavo di alimentazione all'hard disk, quindi avvitarlo con le viti n°7 a 10. Richiudere il coperchio.

Come collegare telecamere wireless al X5C?

Vai su Menu > Camera > Search. Quando la telecamera è pronta per connettersi al Wi-Fi, clicca su Search poi su + per aggiungerla.

Come ripristinare il X5C?

Inserire uno spillo nel foro di ripristino (RESET) e tenerlo premuto per 8 secondi finché il LED non lampeggia in rosso.

Posso utilizzare l'applicazione EZVIZ per controllare il X5C?

Sì, scarica l'applicazione EZVIZ su iOS o Android, crea un account, quindi aggiungi il X5C scansionando il codice QR situato sul dispositivo.

Cosa fare se il LED è rosso fisso?

Un LED rosso fisso indica un'anomalia o un allarme del dispositivo. Controllare i collegamenti e consultare il manuale per maggiori dettagli.

Qual è la distanza massima tra la telecamera e il X5C?

La telecamera deve trovarsi a meno di 10 metri (32,8 piedi) dal X5C per un collegamento wireless ottimale.

Il X5C può funzionare senza hard disk?

Il X5C può essere utilizzato senza hard disk per la visualizzazione in diretta, ma la registrazione richiede un hard disk SATA installato.

Come spegnere correttamente il X5C?

Sull'interfaccia del monitor, vai su Menu > Shutdown poi clicca su Yes. Non scollegare il dispositivo durante il funzionamento.

Quali tipi di telecamere sono compatibili con il X5C?

Il X5C è compatibile con le telecamere EZVIZ wireless e cablate (Ethernet). Le telecamere devono trovarsi a meno di 10 m per la connessione wireless.

Cosa fare se lo schermo non mostra alcuna immagine?

Verificare che il cavo VGA o HDMI sia ben collegato e che il monitor sia impostato sulla sorgente di ingresso corrispondente. Assicurarsi inoltre che il X5C sia acceso.

MANUALE UTENTE X5C EZVIZ

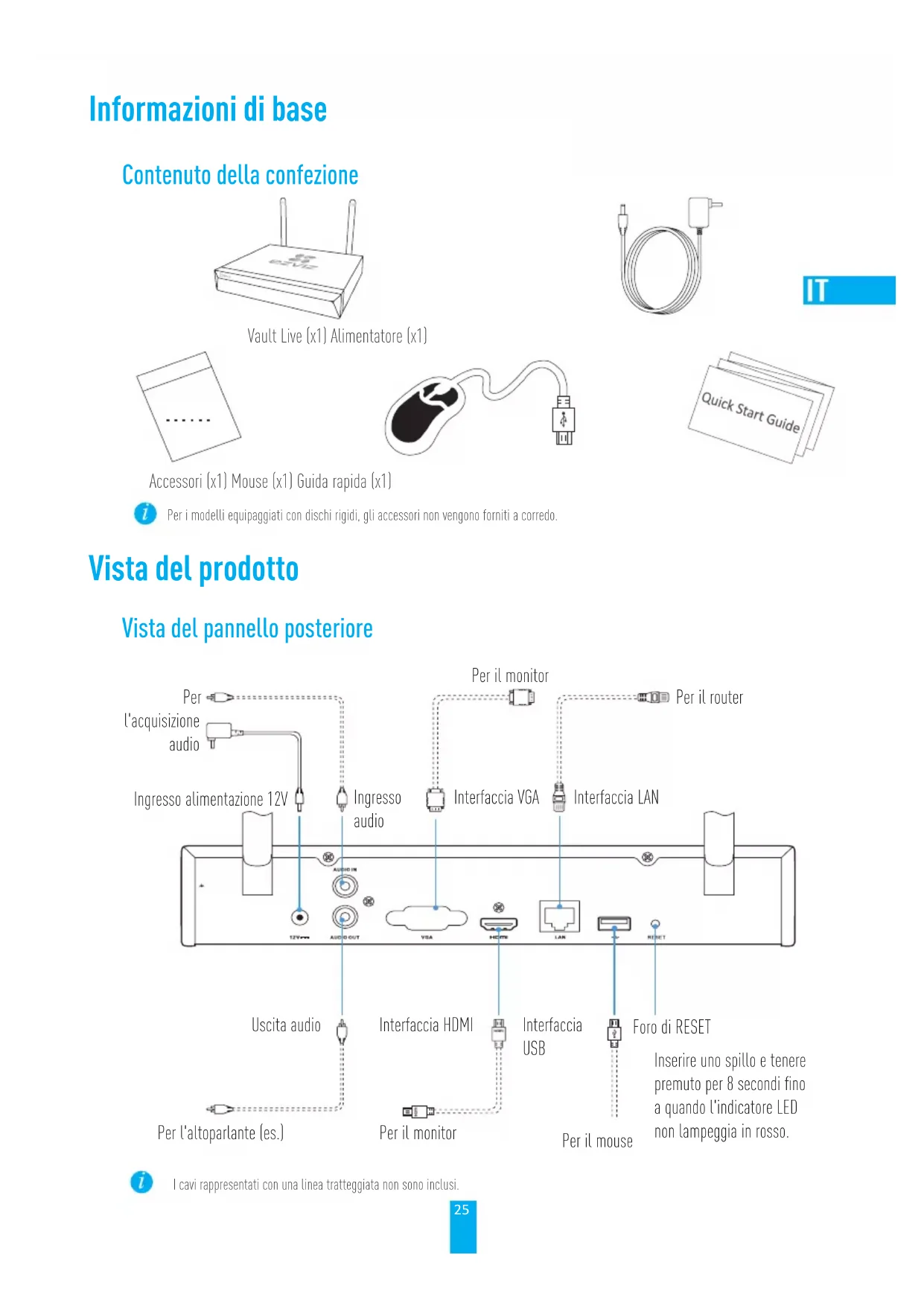

Informazioni di base

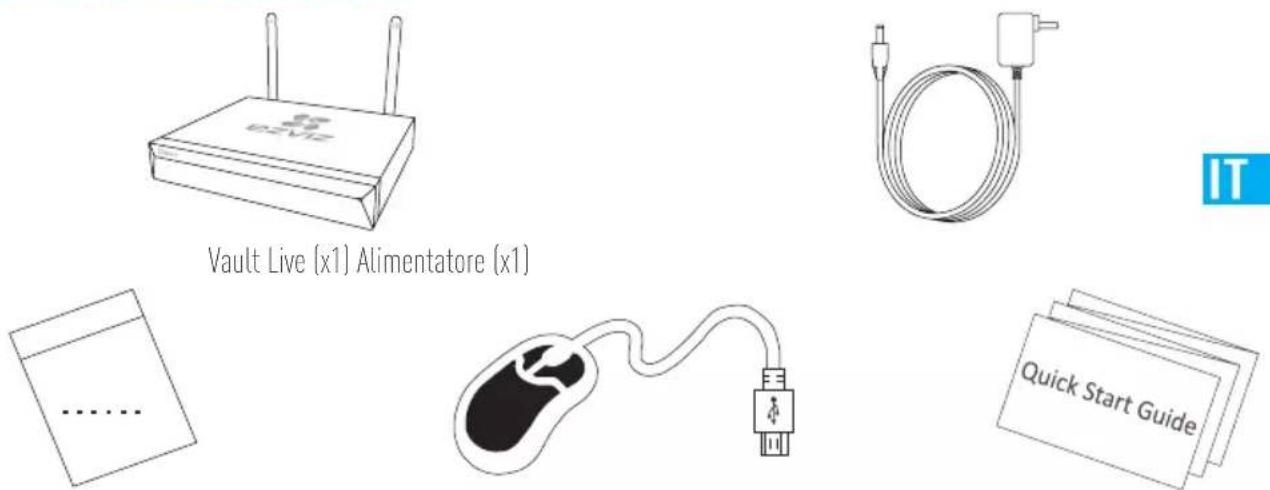

Contenuto della confezione

Vault Live (x1) Alimentatore (x1) IT Quick Start Guide

Accessori (x1) Mouse (x1) Guida rapida (x1)
Per i modelli equipaggiati con dischi rigidi, gli accessori non vengono forniti a corredo.

Vista del prodotto

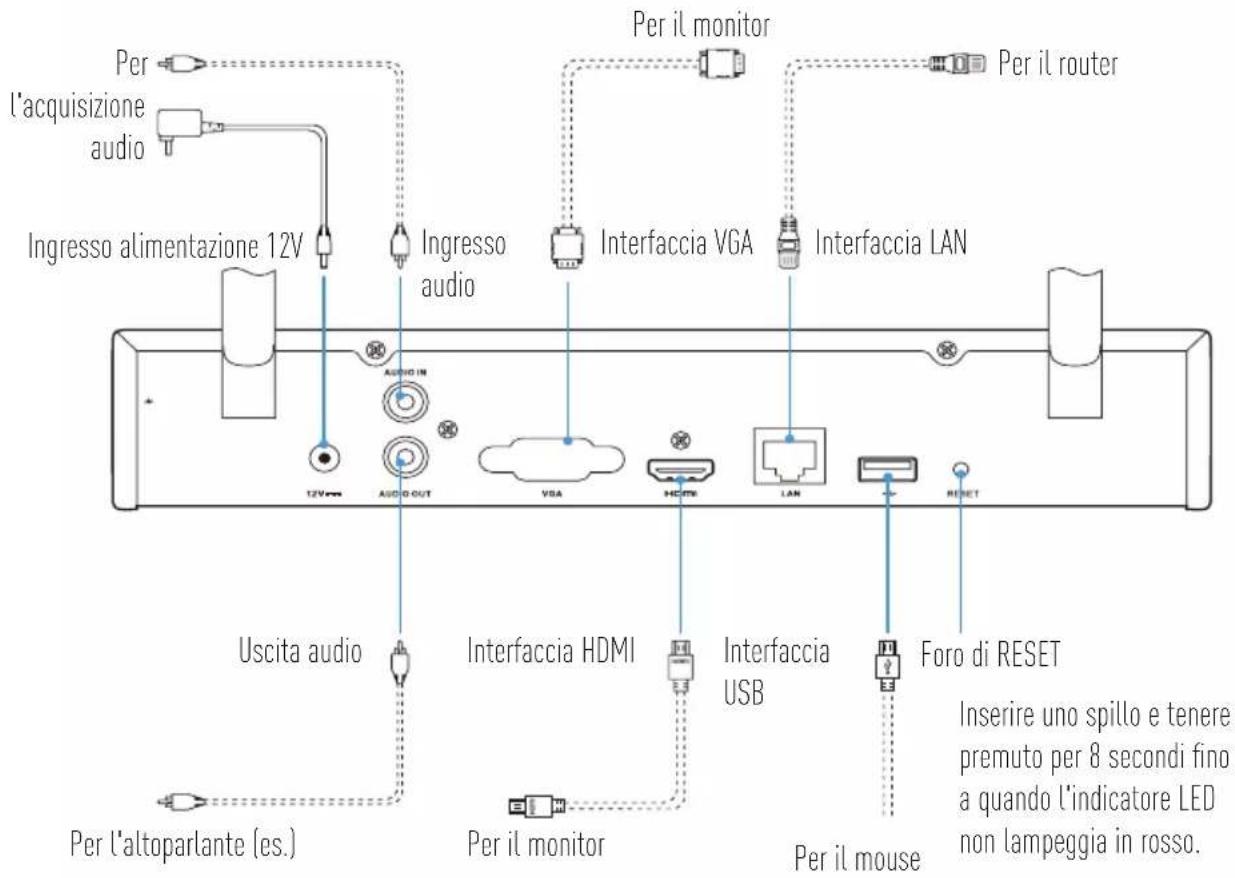

Vista del pannello posteriore

Per l'acquisizione audio Ingresso alimentazione 12V Per il monitor Per il router Ingresso audio Interfaccia VGA Interfaccia LAN Uscita audio Audio IN VSA HDMI LAN Uscita audio Interfaccia HDMI Interfaccia USB Foro di RESET Per il monitor Per il mouse Per l'altoparlante (es.) Inserire uno spillo e tenere premuto per 8 secondi fino a quando l'indicatore LED non lampeggia in rosso.

i I cavi rappresentati con una linea tratteggiata non sono inclusi.

Cablaggio

i Per installare il disco rigido autonomamente fare riferimento all'Appendice.

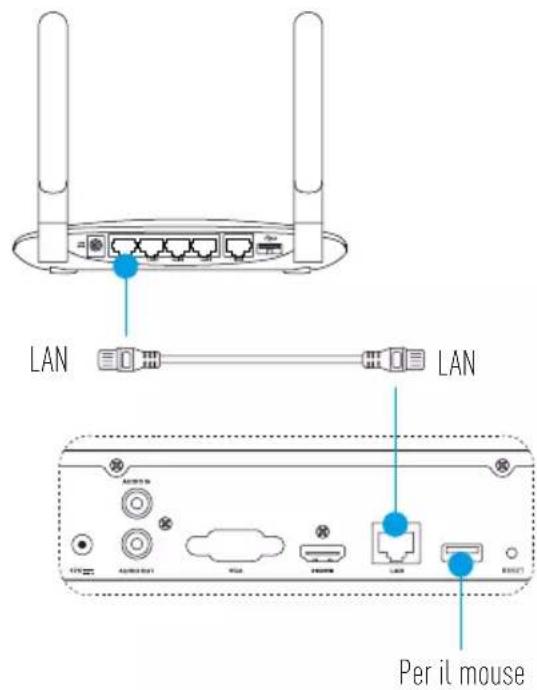

Connessione cablata

1. Collegare l'interfaccia LAN di Vault Live a quella del router utilizzando un cavo di rete.
2. Collegare il mouse all'interfaccia USB di Vault Live.

LAN LAN Per il mouse

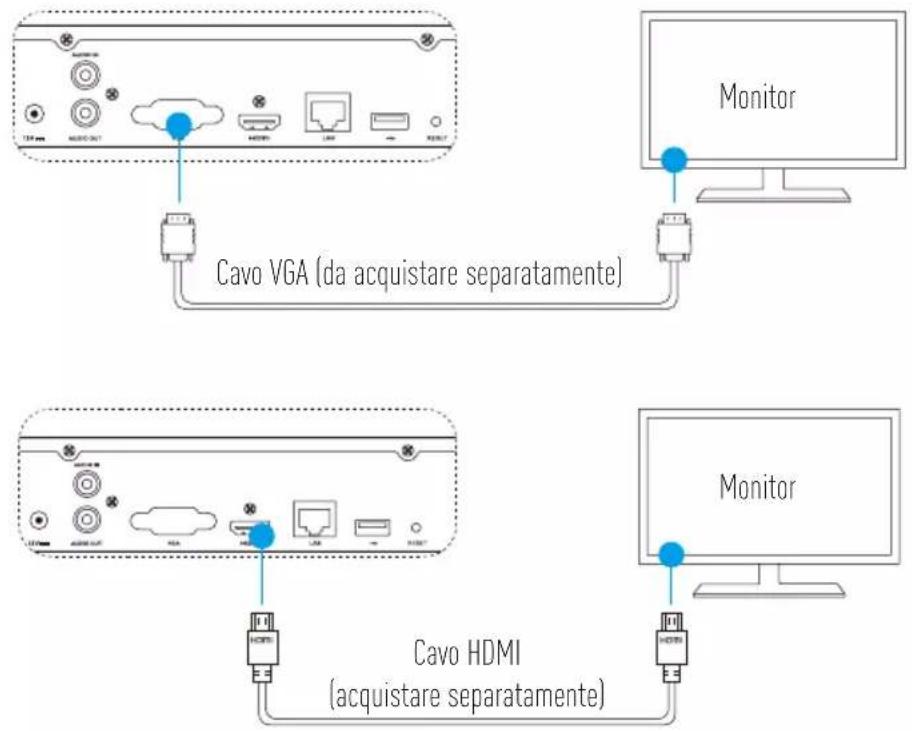

1. Collegare Vault Live al monitor utilizzando un cavo VGA o HDMI.

Monitor Cavo VGA (da acquistare separatamente) Monitor Cavo HDMI (acquistare separatamente)

i Scegliere la sorgente del segnale del monitor corrispondente in base ai collegamenti.

Configurazione

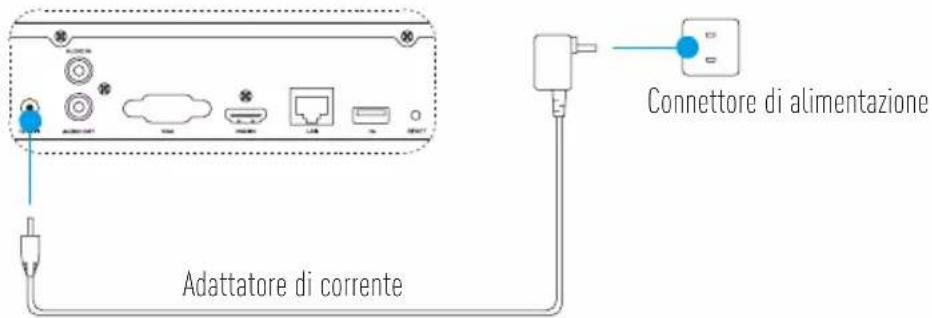

Alimentazione

i La telecamera deve essere posizionata entro 10 m da Vault Live.

1. Accendere Vault Live utilizzando il cavo di alimentazione e la presa di corrente.

Adattatore di corrente Connettore di alimentazione

i Utilizzare un'alimentazione stabile per evitare malfunzionamenti o danni.

1. Attendere finché non viene visualizzata l'interfaccia della procedura guidata sul monitor e impostare la password (per il primo accesso).
2. Accedere a Vault Live.

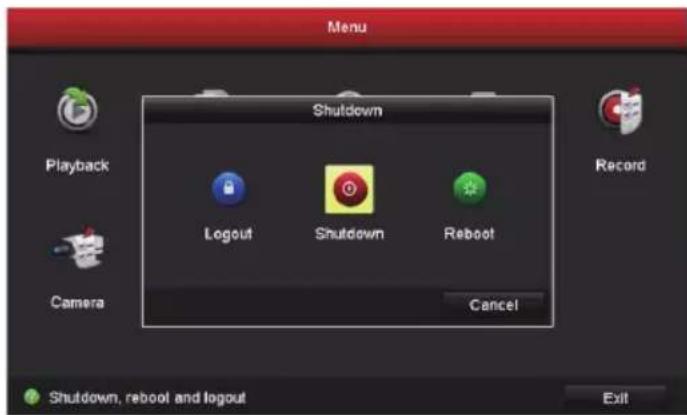

(Opzionale) Spegnimento

1. Nell'interfaccia operativa di Vault Live (Monitor), accedere a Shutdown (Spegnimento) dal Menu → Shutdown (Spegnimento) e fare clic.

1. Fare clic su Yes (Si).

i Per proteggere il dispositivo, evitare di spegnerlo mentre è ancora in funzione.

Abbinamento

Collegamento tramite monitor

Accendere tutti i dispositivi prima di cominciare.

Collegamento rapido per telecamere Ezviz wireless

Ripristinare la telecamera se è stata collegata al Wi-Fi in precedenza

1. Quando la telecamera è pronta per connettersi al Wi-Fi, fare clic su Search (Cerca).

La telecamera si connetterà automaticamente a Vault Live.

1. Fare clic su "+" per aggiungere la telecamera collegata.

Opzione 2:

A. Connettere la telecamera al Wi-Fi del router (o switch) collegato a Vault Live.
B. Ripetere il passaggio 1 e 3 dell'Opzione 1.

Collegamento veloce per telecamere Ezviz con ingresso LAN

A. Connettere la telecamera al router (o switch) collegato a Vault Live, tramite cavo di rete.
B. Ripetere il passaggio 1 e 3 dell'Opzione 1.

Stato indicatore LED

Verde fisso: funzionamento corretto

Rosso fisso: Malfunzionamento del dispositivo o allarme

Rosso lampeggiante: ripristino delle impostazioni predefinite

Collegamento attraverso il telefono

1. Scaricare l'app sul proprio telefono (opzionale).

2. Cercare "EZVIZ" nell'App Store o su Google Play™ per scaricare e installare l'app.

3. Avviare l'app.

4. Registrare un account su EZVIZ.

5. Aggiungere Vault Live.

6. Accedere all'app di EZVIZ.

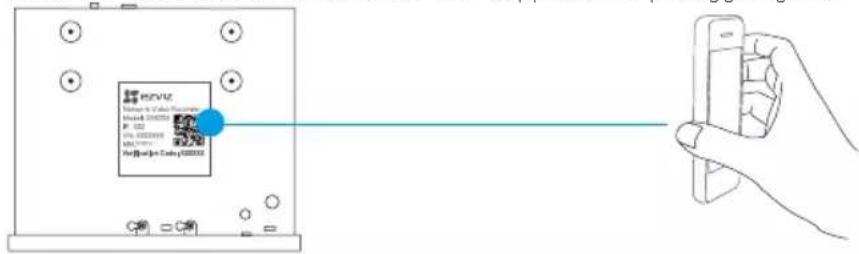

7. Premere "+" in alto a destra per andare all'interfaccia di scansione del QR Code.

- Eseguire la scansione del QR Code di Vault Live con l'app EZVIZ e poi aggiungerlo.

MSCVUE Network & Video Records Model 200000 ID: 123 URL: 1888969 APR: 759701 Verbal@Jun-Code/200000

1. Aprire Vault Live nell'app EZVIZ.
2. Fare clic su "+" per aggiungere una o più telecamere.

Appendice

Installazione di un disco rigido

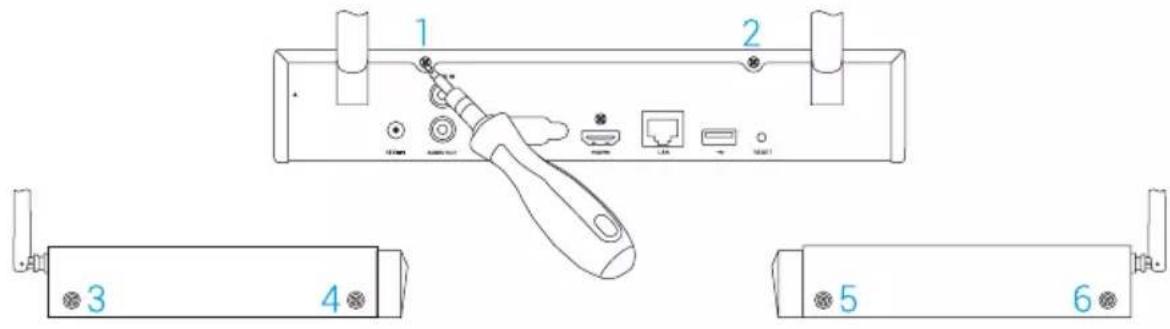

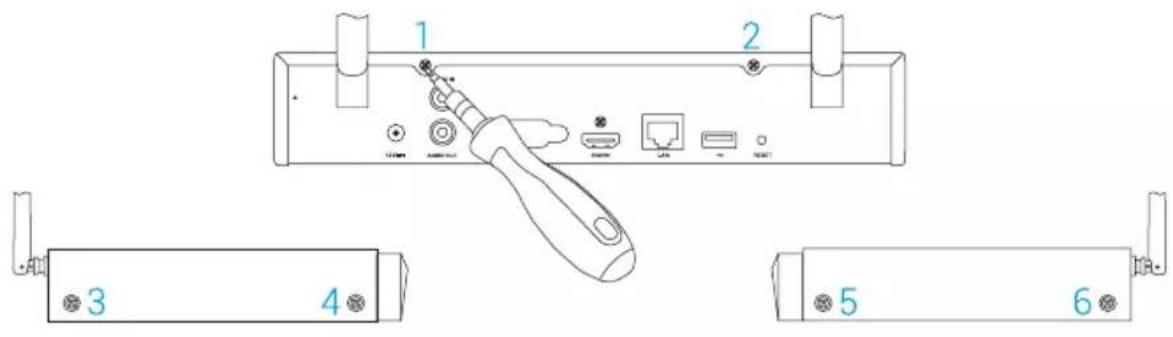

1. Allentare le viti dalla n. 1 alla n. 6 sul lato posteriore ed entrambi i lati del dispositivo per rimuovere il coperchio.

1 2 3 4 5 6

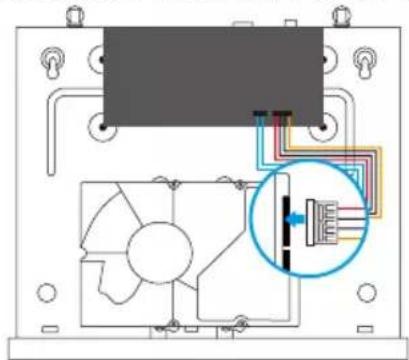

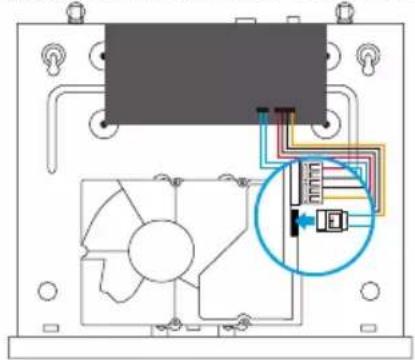

1. Collegare rispettivamente il cavo dati e il cavo di alimentazione di Vault Live con il disco rigido.

Interfaccia di alimentazione

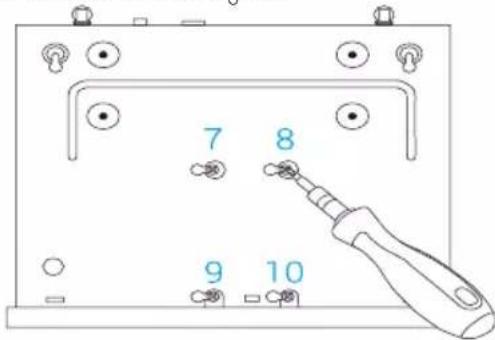

1. Utilizzare le viti (n. 7, 8, 9, 10) per fissare il disco rigido.

7 8 9 10

1. Rimontare Vault Live con le viti (dalla n. 1 alla n. 6).

Grazie per aver acquistato i prodotti EZVIŽ. La presente garanzia limitata accorda all'acquirente originale del prodotto EZVIŽ, specifici diritti legali. L'acquirente originale potrebbe godere anche altri diritti legali che variano da stato, provincia o giurisdizione. Le declinazioni di responsabilità, le esclusioni e le limitazioni di responsabilità ai sensi della presente garanzia limitata non si applicano ove espressamente vietate dalla legge applicabile. Nessun distributore, rivenditore, agente o dipendente è autorizzato a fornire rimedi, estensioni o aggiunte alla presente garanzia limitata.

Il prodotto EZVIZ è garantito per un periodo di un (1) anno dalla data di acquisto contro difetti nei materiali e nella lavorazione, o un periodo più lungo, ove richiesto dalla legge del paese o dello stato in cui il prodotto è stato venduto, se utilizzato normalmente, in conformità con il manuale utente.

Il servizio di assistenza in garanzia può essere richiesto via email, all'indirizzo [e-mail].

Per eventuali prodotti EZVIZ difettosi in garanzia, HANGZHOU HIKVISION DIGITAL TECHNOLOGY CO., Ltd. ("la Società"), avrà facoltà a sua discrezione di, (i) riparare o sostituire il prodotto a titolo gratuito; (ii) sostituire il vostro prodotto con un prodotto funzionalmente equivalente; (iii) o rimborsare il prezzo di acquisto originale, a fronte dell'esibizione della ricevuta di acquisto originale o in copia, una breve spiegazione del difetto e il reso del prodotto nella sua confezione originale. A esclusiva discrezione della Società, la riparazione o la sostituzione può avvenire con un prodotto o con dei componenti nuovi o ricondizionati. Questa garanzia non copre spese postali, assicurazione ed eventuali altre spese accessorie sostenute dall'acquirente per la restituzione del prodotto.

Salvo laddove proibito dalla legge applicabile, ciò costituisce l'unico ed esclusivo rimedio per la violazione della presente garanzia limitata. Qualsiasi prodotto riparato o sostituito ai sensi della presente garanzia limitata sarà coperto dai termini della presente garanzia limitata per il periodo di maggiore durata tra novanta [90] giorni dalla data di consegna o il periodo di garanzia originale residuo.

Questa garanzia non si applica e risulterà nulla:

• Se la richiesta di applicazione della garanzia perviene al di fuori del periodo di garanzia o se la prova di acquisto non viene fornita.
• Per qualsiasi malfunzionamento, difetto o guasto causato da, o confermato da prove di evidenza di, avvenuto impatto, uso improprio, manomissione, uso contrario alle istruzioni del relativo manuale, tensione di alimentazione errata, incidente, smarrimento, furto, incendio, inondazione o altre cause di forza maggiore, danni di spedizione o danni causati da riparazioni eseguite da personale non autorizzato.
• Per eventuali componenti consumabili, quali batterie, dove il mal funzionamento è dovuto al normale invecchiamento del prodotto.
• Danni estetici, inclusi ma non limitati a graffi, ammaccature e rotture delle plastiche delle porte.
  • Qualsiasi software, anche se confezionato o venduto con hardware EZVIZ.
  • Per eventuali altri danni esenti da difetti nei materiali o nella lavorazione.
  • Pulizia ordinaria e il normale deterioramento estetico e meccanico.

Non esitate a contattare il venditore, o a inviarci un e-mail a [e-mail], per qualsiasi domanda.

COPYRIGHT ©2017 HANGZHOU HIKVISION DIGITAL TECHNOLOGY CO., LTD. TUTTI I DIRITTI RISERVATI.
