GSC 10 - Sensor de cadencia y velocidad GARMIN - Manual de uso y guía de instrucciones gratis

Título	Descripción
Tipo de producto	Sensor de cadencia y velocidad inalámbrico
Compatibilidad	Compatible con dispositivos Garmin equipados con tecnología ANT+
Alimentación eléctrica	Batería CR2032
Autonomía de la batería	Alrededor de 1 año (según el uso)
Dimensiones aproximadas	5,1 x 3,6 x 1,3 cm
Peso	Alrededor de 30 g
Funciones principales	Medición de cadencia, medición de velocidad, transmisión inalámbrica
Mantenimiento y limpieza	Limpiar con un paño suave y seco, evitar productos químicos agresivos
Piezas de repuesto y reparabilidad	No hay piezas de repuesto disponibles, producto no reparable
Condiciones de uso	Uso recomendado para ciclismo, evitar golpes violentos
Seguridad	No exponer a temperaturas extremas, seguir las instrucciones de uso

Preguntas frecuentes - GSC 10 GARMIN

¿Cómo instalar el sensor de cadencia GARMIN GSC 10?

Para instalar el GARMIN GSC 10, fije el sensor en el brazo del pedalier de su bicicleta con la fijación proporcionada. Asegúrese de que el sensor esté bien alineado con el imán en el pedal o el brazo del pedal.

¿Por qué mi sensor GSC 10 no detecta la cadencia?

Verifique que el sensor esté correctamente instalado y que el imán esté bien posicionado para pasar cerca del sensor durante cada revolución del pedal. Asegúrese también de que la batería del sensor esté cargada.

¿Cómo emparejar el GSC 10 con mi contador GARMIN?

Para emparejar su GSC 10 con un contador GARMIN, vaya a la configuración de su dispositivo, seleccione 'Sensores', luego 'Agregar un sensor'. Siga las instrucciones en pantalla para detectar y emparejar el GSC 10.

¿Qué tipo de batería utiliza el GARMIN GSC 10?

El GARMIN GSC 10 utiliza una batería CR2032. Puede reemplazarla desenroscando la tapa del compartimento de la batería.

¿El sensor GSC 10 es resistente al agua?

Sí, el GARMIN GSC 10 está diseñado para resistir las inclemencias del tiempo, pero no se recomienda exponerlo a condiciones extremas como la inmersión prolongada en agua.

¿Cómo reiniciar el sensor GSC 10?

Para reiniciar el GARMIN GSC 10, retire la batería, espere aproximadamente 10 segundos y luego vuelva a insertar la batería. El sensor se reiniciará y volverá a su configuración de fábrica.

¿El GSC 10 funciona con otros dispositivos que no sean GARMIN?

El GSC 10 está diseñado principalmente para funcionar con dispositivos GARMIN. Sin embargo, también puede ser compatible con otros dispositivos que utilicen el protocolo ANT+.

¿Dónde puedo encontrar información adicional sobre el GARMIN GSC 10?

Puede consultar el sitio oficial de GARMIN para manuales, actualizaciones de firmware y otros recursos relacionados con el GSC 10.

MANUAL DE USUARIO GSC 10 GARMIN

Instalación del sensor GSC 10

ADVERTENCIA

Consulta la guía Información importante sobre el producto y su seguridad que se incluye en la caja de los productos Forerunner® o Edge® y en la que encontrarás advertencias e información importante sobre el producto.

Los dos imanes deben estar alineados con sus correspondientes líneas indicadoras.

1. Coloca el sensor GSC 10 en el soporte de la vaina trasera (en el lado opuesto a la transmisión de la cadena).

NOTA: coloca la almohadilla de goma plana o la almohadilla de goma triangular entre el sensor GSC 10 y la vaina inferior para conseguir más estabilidad.

Botón Reset Línea indicadora Bridas

GSC 10 en la vaina trasera

1. Fija el sensor GSC 10 con dos bridas sin apretarlas.
2. Coloca el imán del pedal en la biela con el soporte adhesivo y una brida. El imán del pedal debe quedar a 5 mm como máximo del sensor GSC 10. La línea indicadora del imán del pedal debe quedar alineada con la línea correspondiente del sensor GSC 10.

Brida Línea indicadora

Imán del pedal en la biela

1. Desatornilla el imán del radio de la pieza de plástico.
2. Coloca el radio en la ranura de la pieza de plástico y apriétalo ligeramente.

El imán del radio puede quedar alejado del sensor GSC 10 si no hay suficiente espacio entre el brazo del sensor y el radio. El imán del radio debe quedar alineado con la línea indicadora del brazo del sensor.

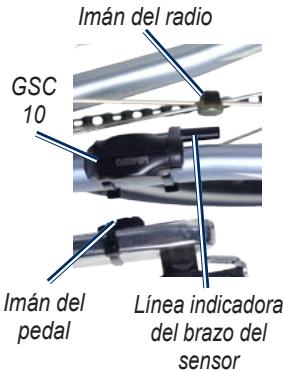

Imán del radio GSC 10 Imán del pedal Línea indicadora del brazo del sensor

Alineación del imán y el sensor GSC 10

1. Afloja el tornillo del brazo del sensor.
2. Mueve el brazo del sensor para que quede a 5 mm como máximo del imán del radio.

También puedes inclinar el sensor GSC 10 para acercarlo a cualquiera de los imanes con el fin de mejorar la alineación.

1. Pulsa el botón Reset del sensor GSC 10.

El LED pasará a ser rojo y luego verde.

1. Pedalea para probar la alineación del sensor.

El LED rojo parpadea cada vez que el imán del pedal pasa por el sensor. El LED verde parpadea cada vez que el imán del radio pasa por el brazo del sensor.

NOTA: el LED parpadea durante las 60 primeras pasadas después de un restablecimiento. Pulsa Reset de nuevo si necesitas más pasadas.

1. Cuando todo esté alineado y funcione correctamente, aprieta las bridas, el brazo del sensor y el imán del radio.

Vinculación de los sensores

La vinculación consiste en la conexión de sensores inalámbricos ANT ^™ , como

la del sensor GSC 10 con un sistema Edge. Tras la primera vinculación, el sistema Edge reconocerá automáticamente el sensor GSC 10 cada vez que se active.

NOTA: la configuración de vinculación es diferente para cada modelo compatible de los productos Forerunner y Edge. Consulta el manual del usuario.

Pila del sensor GSC 10

ADVERTENCIA

No utilices un objeto puntiagudo para retirar las pilas sustituibles por el usuario. Ponte en contacto con el servicio local de recogida de basura para reciclar correctamente las pilas.

El sensor GSC 10 contiene una pila CR2032 sustituible por el usuario.

1. Localiza la tapa de pilas circular en el lateral del sensor GSC 10.

Tapa de pilas Pila CR2032

1. Utiliza una moneda para girar la tapa en el sentido contrario a las agujas del reloj hasta que se afloje lo suficiente para poder retirarla (la flecha apunta hacia la posición de desbloqueo).
2. Retira la tapa y la pila.
3. Espera 30 segundos.
4. Inserta la nueva pila con el polo positivo hacia arriba.

NOTA: procura no deteriorar ni perder la junta circular de la tapa.
6. Utiliza una moneda para girar la tapa y volverla a colocar en su sitio (la flecha apunta hacia la posición de bloqueo).

Tapa de pilas Desbloqueada Flecha Bloqueada

Especificaciones técnicas

Tamaño físico: An. × Al.

$$ \times \operatorname * {P r}: $$

$$ 2 \times 1, 2 \times 0, 9 \text { in } $$

$$ (5, 1 \times 3 \times 2, 3 \mathrm{cm}) $$

Peso: 0,9 oz. (25 g)

Resistencia al agua: IPX7

Alcance de transmisión:

aproximadamente 9,8 ft (3 m)

Pila: CR2032 (3 voltios)

sustituible por el usuario

Perclorato: puede

requerir una

manipulación especial.

Consulta www.dtsc.

ca.gov

/hazardouswaste

/perchlorate.

Autonomía de la pila:

aproximadamente 1,4

años (1 hora al día)

Rango de temperatura de

funcionamiento: de 5

°F a 158 °F (de -15 °C

a 70 °C)

Radiofrecuencia/protocolo:

2,4 GHz/protocol

de comunicación

inalámbrica ANT+

Compatibilidad del

sistema: ANT+

Garantía limitada

La garantía limitada estándar de Garmin se aplica a este accesorio. Consulta la guía Información importante sobre el producto y su seguridad que se incluye en la caja de los productos Forerunner o Edge.

Instalar o GSC 10

! AVISO

Intervalo de temperatura de funcionamento:

de 5°F a 158°F (de -15°C a 70°C)
