Tipo de producto	Pistola térmica inalámbrica
Marca	STEINEL
Modelo	MobileHeat 7
Temperatura ajustable	150 °C a 550 °C (9 niveles)
Alimentación	Batería de iones de litio ProCORE 18 V / 8,0 Ah
Protección	Protección contra sobrecalentamiento, sobrecarga y batería multinivel
Flujo de aire	Ajuste automático según la batería y las condiciones
Indicador	LED de estado (temperatura alcanzada, batería baja, error) y nivel de carga de la batería
Elementos de control	Rueda de temperatura (9 posiciones), interruptor de encendido/apagado
Material del tubo	Acero inoxidable
Accesorios disponibles	Boquillas planas, redondas, reflectoras, kit de decapado, rodillos presores, tubos termorretráctiles, varillas de soldadura
Usos principales	Termoformado, soldadura de plástico, contracción, soldadura fuerte, descongelación, despegado
Garantía	1 año (consumidores y profesionales)
Reciclaje	Conforme a DEEE, batería reciclable
Batería incluida	Sí, ProCORE 8 Ah
Cargador incluido	No especificado (se recomienda cargador ProCORE)
Temperatura de almacenamiento de la batería	0 °C a 45 °C

Preguntas frecuentes - MobileHeat 7 STEINEL

¿Cómo ajustar la temperatura en el MobileHeat 7?

Utilice la rueda situada en la parte superior del aparato. Tiene 9 posiciones, de 1 (150 °C) a 9 (550 °C). El LED de estado parpadea lentamente hasta que se alcanza la temperatura, luego se queda encendido fijo.

¿Cómo verificar el nivel de carga de la batería?

Presione el botón de visualización del nivel de carga (marca 10) en la batería. Cinco LED verdes indican el nivel: 5 LED = 4/5 de carga, 1 LED parpadeante = reserva. La pantalla se apaga después de 3 segundos.

¿Cuáles son los accesorios compatibles con el MobileHeat 7?

STEINEL ofrece numerosos accesorios: boquillas planas (20x2, 40x2, 60x2 mm), boquillas redondas (5, 10 mm), boquilla reflectora, kit de decapado de pintura, rodillos presores, tubos termorretráctiles y varillas de soldadura. Consulte el manual para las referencias.

¿Cómo limpiar la pistola térmica?

Limpie regularmente las ranuras de ventilación de la batería con un cepillo de cerdas suaves, limpio y seco. Para el aparato, use un paño seco. Nunca sumerja el aparato en agua.

¿Cuáles son las instrucciones de seguridad esenciales?

No dirija el aire caliente hacia materiales inflamables. Deje que la boquilla se enfríe durante 20 minutos después de su uso. Use guantes y gafas de protección. No deje el aparato sin supervisión. Utilice únicamente baterías y cargadores originales.

¿Puedo usar el MobileHeat 7 para decapar pintura?

Sí, con el kit de decapado de pintura (ref. 010317) que se fija en la boquilla. Proceda con precaución para evitar emanaciones tóxicas.

¿Cómo reemplazar o retirar la batería?

Presione el botón de desbloqueo (marca 7) situado debajo del mango, luego tire de la batería hacia abajo. Para insertarla, deslícelo hasta que haga clic.

¿Qué hacer si el LED de estado parpadea rápidamente?

Un parpadeo rápido indica una parada automática: batería vacía, batería defectuosa o incompatible, o batería conectada cuando el interruptor ya estaba en posición de encendido. Apague y vuelva a encender el aparato o reemplace la batería.

¿Cuál es la vida útil de la batería?

La batería de iones de litio se puede recargar en cualquier momento sin pérdida de capacidad. Para prolongar su vida útil, guárdela entre 10 °C y 30 °C y evite descargas completas. Retírela si el aparato permanece sin usar durante mucho tiempo.

¿Cómo beneficiarse de la garantía?

La garantía es de 1 año a partir de la fecha de compra. Conserve el comprobante de compra. Para hacer valer la garantía, envíe el aparato completo con la factura a su distribuidor o a STEINEL France SAS. Las piezas de desgaste y los daños debidos a un mal uso están excluidos.

MANUAL DE USUARIO MobileHeat 7 STEINEL

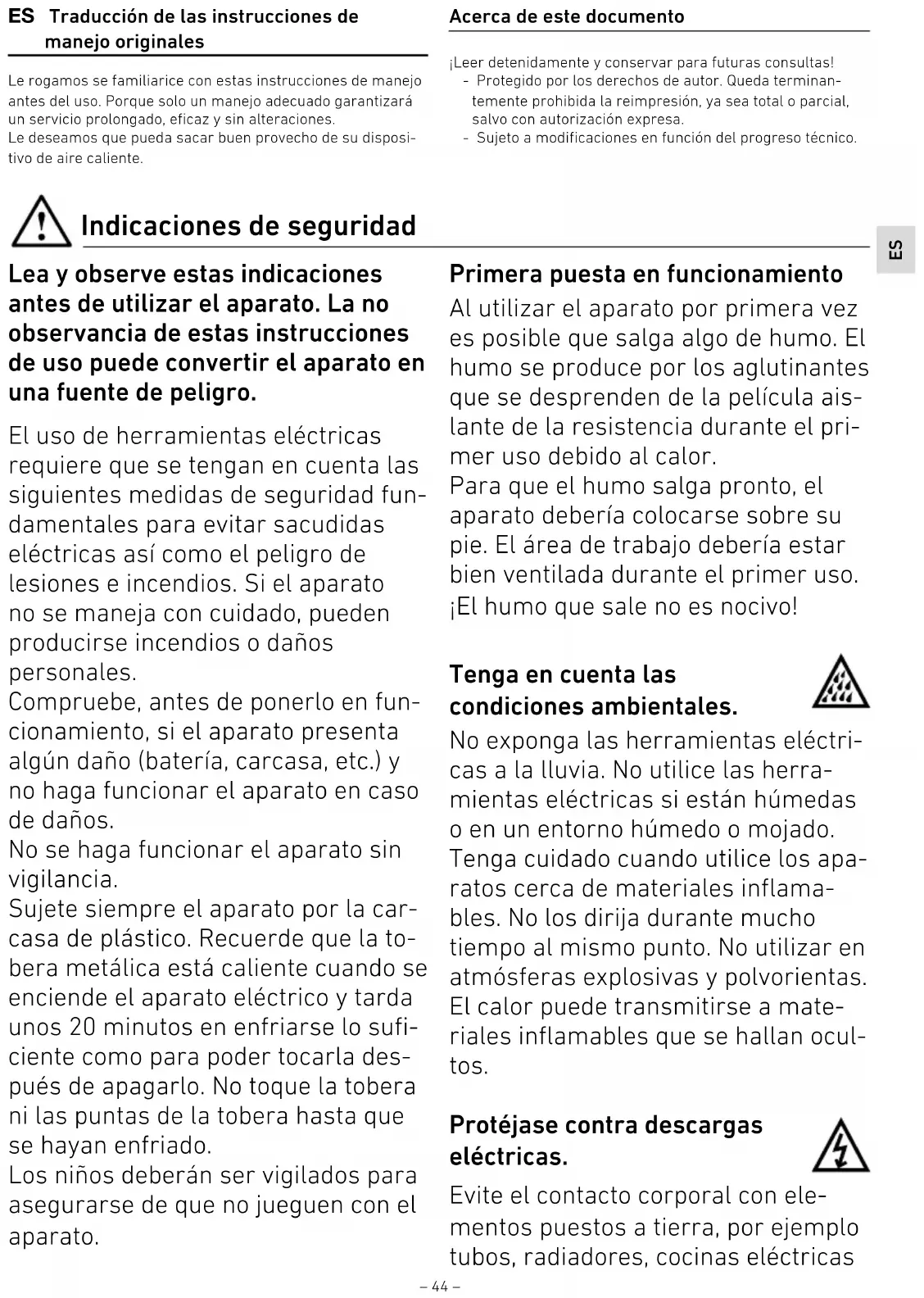

ES Traducción de las instrucciones de manejo originales

Le rogamos se familiarice con estas instrucciones de manejo antes del uso. Porque solo un manejo adecuado garantizará un servicio prolongado, eficaz y sin alteraciones.

Le deseamos que pueda sacar buen provecho de su dispositivo de aire caliente.

Indicaciones de seguridad

Lea y observe estas indicaciones antes de utilizar el aparato. La no observancia de estas instrucciones de uso puede convertir el aparato en una fuente de peligro.

El uso de herramientas eléctricas requiere que se tengan en cuenta las siguientes medidas de seguridad fundamentales para evitar sacudidas eléctricas así como el peligro de lesiones e incendios. Si el aparato no se maneja con cuidado, pueden producirse incendios o daños personales.

Compruebe, antes de ponerlo en funcionamiento, si el aparato presenta algún daño (batería, carcasa, etc.) y no haga funcionar el aparato en caso de daños.

No se haga funcionar el aparato sin vigilancia.

Sujete siempre el aparato por la carcasa de plástico. Recuerde que la tobera metálica está caliente cuando se enciende el aparato eléctrico y tarda unos 20 minutos en enfriarse lo suficiente como para poder tocarla después de apagarlo. No toque la tobera ni las puntas de la tobera hasta que se hayan enfriado.

Los niños deberán ser vigilados para asegurarse de que no jueguen con el aparato.

Acerca de este documento

¡Leer detenidamente y conservar para futuras consultas!

• Protegido por los derechos de autor. Queda terminantemente prohibida la reimpresión, ya sea total o parcial, salvo con autorización expresa.
• Sujeto a modificaciones en función del progreso técnico.

Primera puesta en funcionamiento

Al utilizar el aparato por primera vez es posible que salga algo de humo. El humo se produce por los aglutinantes que se desprenden de la película aislante de la resistencia durante el primer uso debido al calor.

Para que el humo salga pronto, el aparato debería colocarse sobre su pie. El área de trabajo debería estar bien ventilada durante el primer uso. ¡El humo que sale no es nocivo!

Tenga en cuenta las condiciones ambientales.

No exponga las herramientas eléctricas a la lluvia. No utilice las herramientas eléctricas si están húmedas o en un entorno húmedo o mojado. Tenga cuidado cuando utilice los aparatos cerca de materiales inflamables. No los dirija durante mucho tiempo al mismo punto. No utilizar en atmósferas explosivas y polvorientas. El calor puede transmitirse a materiales inflamables que se hallan ocultos.

Protéjase contra descargas eléctricas.

Evite el contacto corporal con elementos puestos a tierra, por ejemplo tubos, radiadores, cocinas eléctricas

o frigoríficos. No deje el aparato sin vigilancia mientras esté en funcionamiento.

No deje el aparato sin vigilancia mientras esté en funcionamiento.

La herramienta eléctrica debe colocarse siempre en una posición segura.

Guarde sus herramientas en un sitio seguro.

Después de usarlo, coloque el aparato sobre su pie y deje que se enfríe antes de volver a guardarlo. Las herramientas fuera de uso se han de guardar en un sitio seco y cerrado, fuera del alcance de los niños.

Este aparato puede ser utilizado por niños a partir de los 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas o por personas con falta de experiencia y conocimientos si están bajo supervisión o han sido instruidos acerca de un uso seguro del aparato y comprenden los riesgos que puede implicar.

Los niños no deben jugar con el aparato.

La limpieza y el mantenimiento del usuario no deberán ser llevados a cabo por niños sin la debida vigilancia.

Condiciones de seguridad laboral y equipo de protección personal

¡Cuidado con dispositivos u objetos que puedan caerse! Asegúrese de que dispositivos u objetos no puedan caerse encima de las personas.

Póngase su equipo de protección personal.

Use guantes protectores, protección ocular o respiratoria según la aplicación.

Preste atención a los gases tóxicos y al peligro de inflamación.

Al trabajar plásticos, lacas y materiales similares, pueden producirse gases tóxicos.

Tenga presente el peligro de incendio e inflamación.

Para su propia seguridad, utilice únicamente los accesorios y el equipo adicional indicados en estas instrucciones de uso, o los recomendados o indicados por el fabricante de la herramienta. El uso de herramientas de trabajo o accesorios no recomendados en las instrucciones de uso o en el catálogo puede implicar para usted el riesgo de lesiones personales.

Las reparaciones solo las deberá realizar un técnico electricista.

Esta herramienta eléctrica cumple las normas de seguridad pertinentes.

Su reparación solo deberá llevarla a cabo un técnico electricista cualificado, ya que el usuario, de lo contrario, podría sufrir accidentes.

Batería recargable

Proteja la batería recargable y el aparato del calor, la humedad, el agua, p. ej., también de una constante exposición al sol y al fuego. ¡Existe peligro de explosión!
La batería recargable solo puede extraerse conforme a estas instrucciones.
No abra el aparato ni la batería. Existe peligro de cortocircuito. En caso de problemas, diríjase a su punto de venta.
No toque el líquido electrolítico que se haya derramado. Evite el contacto con los ojos. Retire el aparato de inmediato de las fuentes de calor o de llamas abiertas. Quítese de inmediato las prendas de ropa contaminadas.
Si sale electrolito de la batería, habrá que tomar las siguientes medidas:

Contacto con los ojos

Lávese de inmediato los ojos abundantemente con agua limpia sin frotar, p. ej., con agua del grifo. Consulte a un médico. No tomar las correspondientes medidas, podrá implicar una pérdida de la capacidad visual.

Contacto con la piel

Lávense las zonas afectadas enseguida abundantemente con agua lim-pia, como, p. ej., agua del grifo, de lo contrario podrán producirse irritaciones en la piel. Si la sustancia traspasa la ropa, quítesela enseguida y lave la piel con agua. Si la irritación de la piel persiste aun después de la- varla, consulte a un médico.

Inhalación

Los deterioros o el uso indebido de la batería pueden provocar fugas de vapores o de líquido electrolítico. Deje entrar aire fresco y consulte a un médico en caso de molestias. Los vapores pueden irritar las vías respiratorias.

La batería recargable de iones de litio puede cargarse en cualquier momento sin que se acorte su vida útil. La interrupción del proceso de carga no perjudica la batería.
En caso de no usarse el aparato durante cierto tiempo, extráigase la batería. Esto alarga la vida útil de la batería recargable de iones de litio.
Mantenga la batería sin usar apartada de los clips de oficina, monedas, llaves, clavos, tornillos o cualquier otro objeto metálico pequeño que pueda provocar un puenteo de los contactos. Un cortocircuito entre los contactos de la batería puede ocasionar quemaduras o fuego.
No cortocircuite la batería recargable. ¡Existe peligro de explosión!
Asegúrese de que el aparato está apagado antes de introducir la batería. Introducir una batería recargable en una herramienta eléctrica

conectada puede provocar accidentes.

Cargue la batería recargable solo en cargadores recomendados por el fabricante. Un cargador apto para determinadas baterías implica riesgo de incendio si se usa con otras baterías recargables. Emplee en las herramientas eléctricas solo las baterías recargables previstas para tal efecto. El uso de otras baterías recargables puede provocar lesiones y el riesgo de incendios.
Proteja la batería de la humedad y el agua. Guarde la batería solo dentro de un rango de temperatura de 0 °C a 45 °C. No deje, p. ej., en verano la batería recargable dentro del coche. Limpie de tanto en tanto las rejillas de ventilación de la batería con un pincel suave, limpio y seco.
Utilice únicamente baterías Pro-CORE originales y cargadores Pro-CORE originales. La capacidad recomendada de la batería es de 8 Ah o más.
El tiempo de funcionamiento del aparato puede reducirse si la batería se ha utilizado poco después de la carga y todavía estaba caliente.

Transporte

Para transportar el dispositivo, retire el paquete de baterías del dispositivo.

Transporte de paquetes de baterías de iones de litio

El envío de paquetes de baterías de iones de litio está sujeto a la ley de mercancías peligrosas (ONU 3480 y ONU 3481). Observe las normas actualmente aplicables cuando envíe paquetes de baterías de iones de litio. Infórmese, en caso dado, a través de su empresa de transporte. Embalajes certificados disponibles de Steinel. Envíe paquetes de baterías solo si la carcasa no está deteriorada y no sale líquido. Retire el paquete de baterías de la máquina para el envío. Asegure los contactos contra cortocircuitos (p. ej., aislándolos con cinta adhesiva).

¡El tubo de expulsión, la boquilla y el aire pueden alcanzar temperaturas de más de 550 grados Celsius!

¡Peligro de quemaduras! En caso de un contacto de materiales calientes con la piel, enfríese enseguida con agua fría. Si fuera necesario, acuda a un médico.

Guarde bien estas indicaciones de seguridad cerca del aparato.

Uso previsto

El dispositivo de aire caliente con batería recargable STEINEL mobile heat está destinado para el termoformado y termosoldado de plásticos, calentamiento de fundas termorretráctiles. También es ideal para el soldado y estañado, así como para la separación de uniones pegadas.
Los paquetes de baterías posiblemente incluidos (18 V / 8.0 Ah) están diseñados para el uso en herramientas eléctricas con batería recargable apropiadas de Steinel. Cargar solo en cargadores ProCORE originales. Para seleccionar los dispositivos correctos, diríjase a su distribuidor. Para más detalles, lea el manual de instrucciones del cargador y de la batería. El usuario será el único responsable de cualquier daño causado por un uso inadecuado. Deberán observarse las normas de prevención de accidentes y las instrucciones de seguridad generalmente reconocidas.

Para su seguridad

El aparato está equipado con una protección contra sobrecalentamiento y sobrecarga, así como protección multinivel de la batería.

Elementos del aparato

1 Tubo de expulsión de aire de acero inoxidable
2 Tubo de protección desmontable
3 Rueda de ajuste (9 pasos de temperatura, 150-550°C)
4 LED de estado (alcanzar la temperatura programada, batería baja y error)
5 Entrada de aire
6 Empuñadura blanda ergonómica
7 Desenclavamiento de la batería
8 Batería ProCORE 8 Ah
9 Indicador del estado de carga de la batería
10 Botón para indicador del estado de carga
11 Interruptor de CONEXIÓN/DESCONEXIÓN

Puesta en servicio

Paquete de baterías recargables

Antes del uso, cargar el paquete de baterías ⑧. Vuelva a cargar el paquete de baterías si la potencia disminuye.

La temperatura óptima de almacenamiento es entre los 10 °C y 30 °C. La temperatura de carga admisible está entre los 0 °C y 50 °C.

Con una temperatura de más de 70 °C, la batería se desconecta hasta que se vuelve a hallar en el rango de temperatura óptimo.

Los paquetes de baterías de iones de litio

"Li-Power, LiHD" tienen indicador de capacidad y señal 9:

-Presione el botón 10 y el estado de carga se indica mediante las luces LED (la herramienta eléctrica debe estar apagada al menos 1 seg.)
- Si una luz LED parpadea, el paquete de baterías está casi vacío y ha de recargarse.

El rendimiento del aparato depende de la batería recargable seleccionada. Para poder aprovechar el pleno rendimiento del aparato, recomendamos la batería ProCore original con 8 Ah o superior.

Indicador del estado de carga de la batería

Los cinco LED verdes del indicador de carga de la batería muestran el estado de carga de la batería ⑨. Se recomienda comprobar el nivel de carga solo después de que el aparato eléctrico haya estado apagado o desconectado de la red durante al menos 1 segundo.

Pulse el botón 10 para consultar el estado de carga (también posible con la batería sacada). Tras unos 3 segundos el indicador del estado de carga se apaga solo.

Introducir la batería recargable

Introduzca la batería cargada ⑪ por delante en la base del dispositivo de aire caliente. Introduzca la batería bien en el pie hasta que la batería quede enclavada.

Conectar el aparato

Pulse el interruptor de CONEXIÓN/DESCONEXIÓN.

Retirar, insertar el paquete de baterías

Retirarlo: Presionar el botón de desenclavamiento 7 y sacar el paquete de baterías 8.

LED Capacidad
Luz permanente 5 × verde ≥ 4/5
Luz permanente 4 × verde ≥ 3/5
Luz permanente 3 × verde ≥ 2/5
Luz permanente 2 × verde ≥ 1/5
Luz permanente 1 × verde < 1/5
Luz centelleante 1 × verde reserva

Si no se enciende ningún LED después de pulsar el botón 10, la batería no funciona y ha de cambiarse.

Puesta en servicio

El aparato se puede conectar y desconectar mediante el interruptor principal. La temperatura de salida puede regularse mediante la rueda de ajuste. El caudal de aire se ajusta automáticamente en función del nivel de carga de la batería, las condiciones ambientales y el tipo de tobera de salida. El objetivo principal de la regulación automática del caudal de aire es alcanzar los valores de volumen más altos posibles a una temperatura inicial constante, garantizando así la máxima potencia de salida en todas las situaciones.

Ruedecilla de ajuste para temperatura inicial

Para el ajuste de la temperatura inicial se utiliza una ruedecilla de ajuste.

Las temperaturas pueden ajustarse entre 150 y 550 °C con un paso de 50 °C para cada cifra. Las cifras del 1 al 9 están impresas en la rueda

Número en la rueda Temperatura de salida (°C)
1 150
2 200
3 250
4 300
5 350
6 400
7 450
8 500
9 550

Lámpara LED de estado

Bajo la ruedecilla de ajuste de temperatura se encuentra una lámpara LED de estado. Cuando el MH7 está encendido y no se alcanza la temperatura ajustada, la ruedecilla parpadea lentamente. Cuando se alcanza la temperatura inicial, la rueda se enciende de forma permanente.

Cuando la lámpara LED parpadea rápidamente, el aparato se detiene inmediatamente.

El parpadeo rápido indica una de las siguientes condiciones:

• la batería está agotada - sustituya la batería
• la batería está defectuosa o es incompatible - sustituya la batería
• la batería estaba conectada cuando se encendió el interruptor principal - apague el interruptor principal y vuelva a encenderlo

Si el usuario no hace nada en los dos minutos siguientes al inicio del parpadeo rápido, el LED deja de parpadear y el aparato se apaga automáticamente.

Aplicaciones

El dispositivo de aire caliente es ideal para el mecanizado de componentes pequeños y fundas termorretráctiles. Esto es especialmente apreciado por los electrotécnicos, modeladores, talleres de automóviles y electricistas, así como tejadores. A continuación algunas pocas de las múltiples aplicaciones:

Retractilado

• Retractilado de elementos de conexión para cables y líneas de alimentación
• Retractilado de productos termorretráctiles (p. ej., fundas termorretráctiles)

Soldado / desoldado

• Soldado de componentes SMD
• Reparación y perfeccionamiento de placas SMD electrónicas

Termoformado

- Mecanizado de piezas de plástico, p. ej. en el modelismo

Descongelado

- Quitar el hielo de cerraduras

Eliminar/ablandar

• Retirar adhesivos
• Calentar y retirar materiales adheridos

Soldar

• Soldar barritas de soldadura (p. ej. PVC, PE, PP, ABS)
• Soldar láminas de PVC (p. ej. lámina para techos /lonas, lonas para camiones/tiendas)

Calentamiento de grandes áreas

- Calentamiento de láminas para coches

Su comercio especializado le podrá ofrecer una amplia gama de accesorios.

a Tobera con reflector 20 mm, n.º de art. 011857
b Tobera plana angular 20x2 mm, 100°, n.° de art. 007812
c Tobera plana angular 20x2 mm, n.º de art. 092115
d Tobera plana angular 40x2 mm, n.º de art. 092016
e Tobera cilíndrica 5 mm, n.º de art. 092214
f Tobera cilíndrica 10 mm, n.º de art. 092313

g Tobera con reflector de criba 50x35 mm, n.º de art. 010409

h Tobera plana 60x2 mm, n.º de art. 009090

i Juego para decapar, n.° de art. 010317

j Rodillo presionador 28 mm, n.º de art. 093201

Rodillo presionador 40 mm, n.º de art. 006785

k Protección metálica para aire caliente n.º de art. 053963

l Conector de engarce

∅ 0,5 - 1,5 n.° de art. 006655

∅ 1,5 - 2,5 n.º de art. 006648

∅ 0,1 - 0,5 - ∅ 4,0 - 6,0 n.° de art. 006662

m Fundas termorretráctiles

4,8 - 9,5 mm, n.º de art. 071417

1,6 - 4,8 mm, n.º de art. 071318

4,0 - 12,0 mm, n.º de art. 072766

n Barritas de plástico para soldar

PVC duro: n.º de art. 073114

HDPE: n.º de art. 071219

PP: n.º de art. 073411

ABS: n.º de art. 074210

o Batería ProCORE 8 Ah

p Cargador ProCORE

Eliminación

Solo para países de la UE:

Según la Directiva europea vigente sobre residuos de aparatos eléctricos y electrónicos y su transposición al derecho nacional, los aparatos eléctricos fuera de uso han de ser recogidos por separado y sometidos a un reciclaje respetuoso con el medio ambiente.

Los paquetes de baterías en desuso contienen grandes cantidades de valiosas materias primas y plásticos que también pueden reciclarse.

• ¡Los paquetes de baterías no deberán desecharse con la basura doméstica!
• ¡Devuelva los paquetes de baterías defectuosos o usados al vendedor de Metabo!
• Descargue el paquete de baterías en la herramienta eléctrica antes de desecharlo. Asegure los contactos contra cortocircuitos (p. ej., aislándolos con cinta adhesiva).

Solo para países de la UE:

Según la Directiva 2006/66/CE, las baterías recargables y pilas defectuosas o gastadas han de ser recicladas. Las baterías/pilas que ya no se puedan utilizar pueden entregarse al punto de venta o a un punto de recogida de residuos tóxicos.

Datos técnicos

Aclaraciones acerca de los datos técnicos en la página 2.

U Tensión nominal en voltios

T Temperatura en °Celsius

t Tiempo de calentamiento en segundos

Q Caudal de aire máximo (l/min)

LpA Nivel de presión sonora de emisión en dB (A)

ah Valor total de vibración en m/s²

m Peso con / sin batería en gramos

Dims. Dimensiones con / sin batería en milímetros

CE Declaración de conformidad

(Ver prospecto)

Garantía de fabricante

Garantía de fabricante STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Alemania

A usted, el comprador, le asisten ciertos derechos legales frente al vendedor. En la medida en que estos derechos existan en su país, ellos no se verán acortados ni limitados por nuestro Certificado de garantía. Le ofrecemos 5 años de garantía sobre el estado y el funcionamiento impecables de su producto STEINEL Professional con técnica de sensores. Garantizamos que este producto carece de defectos derivados del material, la fabricación o construcción. Garantizamos la plena funcionalidad de todos los cables y piezas electrónicas, así como la ausencia de defectos en cualquier material empleado o en su superficie.

Reclamación:

Si usted desea reclamar su producto, envíelo, por favor, todo completo y a porte pagado junto con el tiquet de compra original que deberá indicar la fecha de compra y la denominación del producto a su vendedor o directamente a nuestra dirección, SAET-94 S.L. – C/Trepadella, n° 10, Pol. Ind. Castellbisbal Sud, E-08755 Castellbisbal (Barcelona). Recomendamos, por eso, guardar bien el tiquet de compra hasta que haya expirado el período de garantía. STEINEL no responderá por gastos o riesgos de transporte con motivo del envío.

Información para hacer constar un caso de garantía la obten- drá a través de nuestra página web www.steinel-professional. de/garantie Para cualquier caso de garantía o duda referente a su producto, nos puede llamar al número del Servicio Técnico [phone].
