MANUAL DE USUARIO PV 1015D PEAVEY
3. Haga caso de todos los consejos.
4. Siga todas las instrucciones.
5. No usar este aparato cerca del agua.
6. Limpiar solamente con una tela seca.
7. No bloquear ninguna de las salidas de ventilación. Instalar de acuerdo a las instrucciones del fabricante.
8. No instalar cerca de ninguna fuente de calor como radiadores, estufas, hornos u otros aparatos (incluyendo amplificadores) que produzcan calor. 9. No retire la patilla protectora del enchufe polarizado o de tipo “a Tierra”. Un enchufe polarizado tiene dos puntas, una de ellas más ancha que la otra. Un enchufe de tipo “a Tierra” tiene dos puntas y una tercera “a Tierra”. La punta ancha (la tercera ) se proporciona para su seguridad. Si el enchufe proporcionado no encaja en su enchufe de red, consulte a un electricista para que reemplaze su enchufe obsoleto. 10. Proteja el cable de alimentación para que no sea pisado o pinchado, particularmente en los enchufes, huecos, y los puntos que salen del aparato.
11. Usar solamente añadidos/accesorios proporcionados por el fabricante.
12. Usar solamente un carro, pie, trípode, o soporte especificado por el fabricante, o vendido junto al aparato. Cuando se use un carro, tenga cuidado al mover el conjunto carro/aparato para evitar que se dañe en un vuelco. No suspenda esta caja de ninguna manera.
13. Desenchufe este aparato durante tormentas o cuando no sea usado durante largos periodos de tiempo.
14. Para cualquier reparación, acuda a personal de servicio cualificado. Se requieren reparaciones cuando el aparato ha
sido dañado de alguna manera, como cuando el cable de alimentación o el enchufe se han dañado, algún líquido ha sido derramado o algún objeto ha caído dentro del aparato, el aparato ha sido expuesto a la lluvia o la humedad, no funciona de manera normal, o ha sufrido una caída. 15. Nunca retire la patilla de Tierra.Escríbanos para obtener nuestro folleto gratuito “Shock Hazard and Grounding” (“Peligro de Electrocución y Toma a Tierra”). Conecte el aparato sólo a una fuente de alimentación del tipo marcado al lado del cable de alimentación.
16. Si este producto va a ser enracado con más equipo, use algún tipo de apoyo trasero.
17. Nota para el Reino Unido solamente: Si los colores de los cables en el enchufe principal de esta unidad no corresponden con los terminales en su enchufe‚ proceda de la siguiente manera: a) El cable de color verde y amarillo debe ser conectado al terminal que está marcado con la letra E‚ el símbolo de Tierra (earth)‚ coloreado en verde o en verde y amarillo. b) El cable coloreado en azul debe ser conectado al terminal que está marcado con la letra N o el color negro. c) El cable coloreado en marrón debe ser conectado al terminal que está marcado con la letra L o el color rojo. 18. Este aparato eléctrico no debe ser sometido a ningún tipo de goteo o salpicadura y se debe tener cuidado para no poner objetos que contengan líquidos, como vasos, sobre el aparato. 19. El interruptor de en/lejos en esta unidad no rompe ambos lados de la red primaria. La energía peligrosa puede ser presente dentro del chasis cuando el interruptor de en/lejos está en el de la posición. El tapón de la red o el acoplador del aparato son utilizados como el desconecta dispositivo, el desconecta dispositivo se quedará fácilmente operable. 20. La exposición a altos niveles de ruido puede causar una pérdida permanente en la audición. La susceptibilidad a la pérdida de audición provocada por el ruido varía según la persona, pero casi todo el mundo perderá algo de audición si se expone a un nivel de ruido suficientemante intenso durante un tiempo determinado. El Departamento para la Salud y para la Seguridad del Gobierno de los Estados Unidos (OSHA) ha especificado las siguientes exposiciones al ruido permisibles:
Duración por Día en Horas Nivel de Sonido dBA, Respuesta Lenta
o menos 115 De acuerdo al OSHA, cualquier exposición que exceda los límites arriba indicados puede producir algún tipo de pérdida en la audición. Protectores para los canales auditivos o tapones para los oídos deben ser usados cuando se opere con este sistema de sonido para pre- venir una pérdida permanente en la audición, si la exposición excede los límites indicados más arriba. Para protegerse de una exposición a altos niveles de sonido potencialmente peligrosa, se recomienda que todas las personas expuestas a equipamiento capaz de producir altos niveles de presión sonora, tales como este sistema de amplificación, se encuentren protegidas por protectores auditivos mientras esta unidad esté operando. GUARDE ESTAS INSTRUCCIONES! SPANISHFRENCH

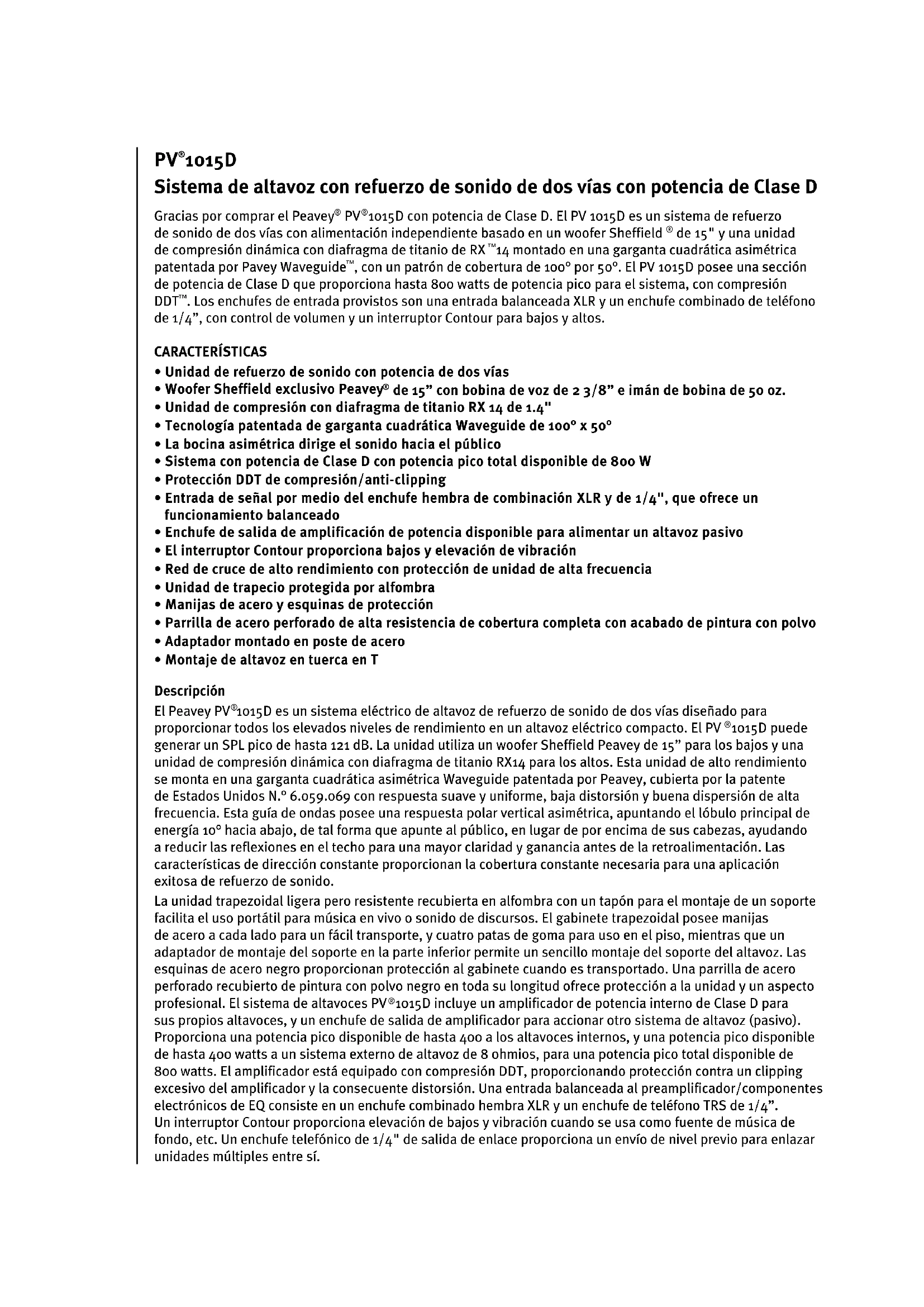

1015D Sistema de altavoz con refuerzo de sonido de dos vías con potencia de Clase D Gracias por comprar el Peavey
1015D con potencia de Clase D. El PV 1015D es un sistema de refuerzo de sonido de dos vías con alimentación independiente basado en un woofer Sheffield
de 15" y una unidad de compresión dinámica con diafragma de titanio de RX
14 montado en una garganta cuadrática asimétrica patentada por Pavey Waveguide
, con un patrón de cobertura de 100° por 50°. El PV 1015D posee una sección de potencia de Clase D que proporciona hasta 800 watts de potencia pico para el sistema, con compresión DDT
. Los enchufes de entrada provistos son una entrada balanceada XLR y un enchufe combinado de teléfono de 1/4”, con control de volumen y un interruptor Contour para bajos y altos. CARACTERÍSTICAS
- Unidad de refuerzo de sonido con potencia de dos vías
de 15” con bobina de voz de 2 3/8” e imán de bobina de 50 oz.
- Unidad de compresión con diafragma de titanio RX 14 de 1.4"
- Tecnología patentada de garganta cuadrática Waveguide de 100° x 50°
- La bocina asimétrica dirige el sonido hacia el público
- Sistema con potencia de Clase D con potencia pico total disponible de 800 W
- Protección DDT de compresión/anti-clipping
- Entrada de señal por medio del enchufe hembra de combinación XLR y de 1/4", que ofrece un funcionamiento balanceado
- Enchufe de salida de amplificación de potencia disponible para alimentar un altavoz pasivo
- El interruptor Contour proporciona bajos y elevación de vibración
- Red de cruce de alto rendimiento con protección de unidad de alta frecuencia
- Unidad de trapecio protegida por alfombra
- Manijas de acero y esquinas de protección
- Parrilla de acero perforado de alta resistencia de cobertura completa con acabado de pintura con polvo
- Adaptador montado en poste de acero
- Montaje de altavoz en tuerca en T Descripción El Peavey PV
1015D es un sistema eléctrico de altavoz de refuerzo de sonido de dos vías diseñado para proporcionar todos los elevados niveles de rendimiento en un altavoz eléctrico compacto. El PV
1015D puede generar un SPL pico de hasta 121 dB. La unidad utiliza un woofer Sheffield Peavey de 15” para los bajos y una unidad de compresión dinámica con diafragma de titanio RX14 para los altos. Esta unidad de alto rendimiento se monta en una garganta cuadrática asimétrica Waveguide patentada por Peavey, cubierta por la patente de Estados Unidos N.° 6.059.069 con respuesta suave y uniforme, baja distorsión y buena dispersión de alta frecuencia. Esta guía de ondas posee una respuesta polar vertical asimétrica, apuntando el lóbulo principal de energía 10° hacia abajo, de tal forma que apunte al público, en lugar de por encima de sus cabezas, ayudando a reducir las reflexiones en el techo para una mayor claridad y ganancia antes de la retroalimentación. Las características de dirección constante proporcionan la cobertura constante necesaria para una aplicación exitosa de refuerzo de sonido. La unidad trapezoidal ligera pero resistente recubierta en alfombra con un tapón para el montaje de un soporte facilita el uso portátil para música en vivo o sonido de discursos. El gabinete trapezoidal posee manijas de acero a cada lado para un fácil transporte, y cuatro patas de goma para uso en el piso, mientras que un adaptador de montaje del soporte en la parte inferior permite un sencillo montaje del soporte del altavoz. Las esquinas de acero negro proporcionan protección al gabinete cuando es transportado. Una parrilla de acero perforado recubierto de pintura con polvo negro en toda su longitud ofrece protección a la unidad y un aspecto profesional. El sistema de altavoces PV
1015D incluye un amplificador de potencia interno de Clase D para sus propios altavoces, y un enchufe de salida de amplificador para accionar otro sistema de altavoz (pasivo). Proporciona una potencia pico disponible de hasta 400 a los altavoces internos, y una potencia pico disponible de hasta 400 watts a un sistema externo de altavoz de 8 ohmios, para una potencia pico total disponible de 800 watts. El amplificador está equipado con compresión DDT, proporcionando protección contra un clipping excesivo del amplificador y la consecuente distorsión. Una entrada balanceada al preamplificador/componentes electrónicos de EQ consiste en un enchufe combinado hembra XLR y un enchufe de teléfono TRS de 1/4”. Un interruptor Contour proporciona elevación de bajos y vibración cuando se usa como fuente de música de fondo, etc. Un enchufe telefónico de 1/4" de salida de enlace proporciona un envío de nivel previo para enlazar unidades múltiples entre sí.3 PA n EL In FERIOR Aplicaciones Además de su uso primario como sistema de refuerzo de sonido, el Peavey PV
1015D posee una variedad de aplicaciones tales como discursos públicos, sistema de llenado lateral, karaoke o reproducción de música. Una fuente típica de señal para las entradas a nivel de línea del Peavey
1015D sería una consola de mezclado con refuerzo de sonido (mezcladora) o la salida de un reproductor de CD o reproductor de MP3. 21 2a 3 44
1015D posee un interruptor de selección de voltaje para permitir alternar un rango de voltaje de entrada de 100 VCA a 120 VCA a un rango desde 220 VCA a 240 VCA, en 50 o 60 ciclos por segundo (Hz). Se debe ajustar en el voltaje apropiado para su país antes de usar. Asegúrese de verificar la posición del selector de voltaje para ver que coincida con el voltaje de la línea de alimentación usado localmente. Si no coincide, cambie el voltaje al correcto, siga los pasos descriptos a continuación.
1015D Primero asegúrese de que el PV
1015D esté desconectado de la línea de energía, y que el interruptor de encendido (3) esté en la posición APAGADO. Luego desatornille los tornillos que sostienen el protector transparente del interruptor en el interruptor de selección de voltaje (1) lo suficiente como para permitir la extracción del protector transparente del interruptor. Los tornillos NO necesitan aflojarse mucho. Retire el protector de plástico transparente del interruptor de selección de voltaje. Luego, con un pequeño destornillador de cabeza plana, presione la placa deslizable del interruptor de selección rojo hacia el otro lado. El voltaje ahora visible en la placa deslizable roja es el que ha seleccionado. Vuelva a colocar el protector de plástico debajo de los dos tornillos flojos y ajuste uno mientras sostiene el protector plástico transparente en su lugar. Ajuste el otro tornillo y asegúrese de que ambos tornillos estén ajustados. El fusible debe ser reemplazado por uno con el valor de amperaje correcto. Para un rango de voltaje de energía de entrada de 100 VCA a 120 VCA, use un fusible de cartucho con retraso de tiempo de 6,3 amp, 250V 5 x 20 mm, que se ajuste a la clasificación internacional de fusibles T6.3AL. Para un rango de voltaje de energía de entrada de 220 VCA a 240 VCA, use un fusible de cartucho con retraso de tiempo de 3,15 amp, 250V 5 x 20 mm, que se ajuste a la clasificación internacional de fusibles T3.15AL. El cable de alimentación IEC correcto para su localidad puede ser enchufado en el receptáculo de IEC (2), y el interruptor de encendido (3) se puede activar para encender el sistema de altavoz eléctrico PV

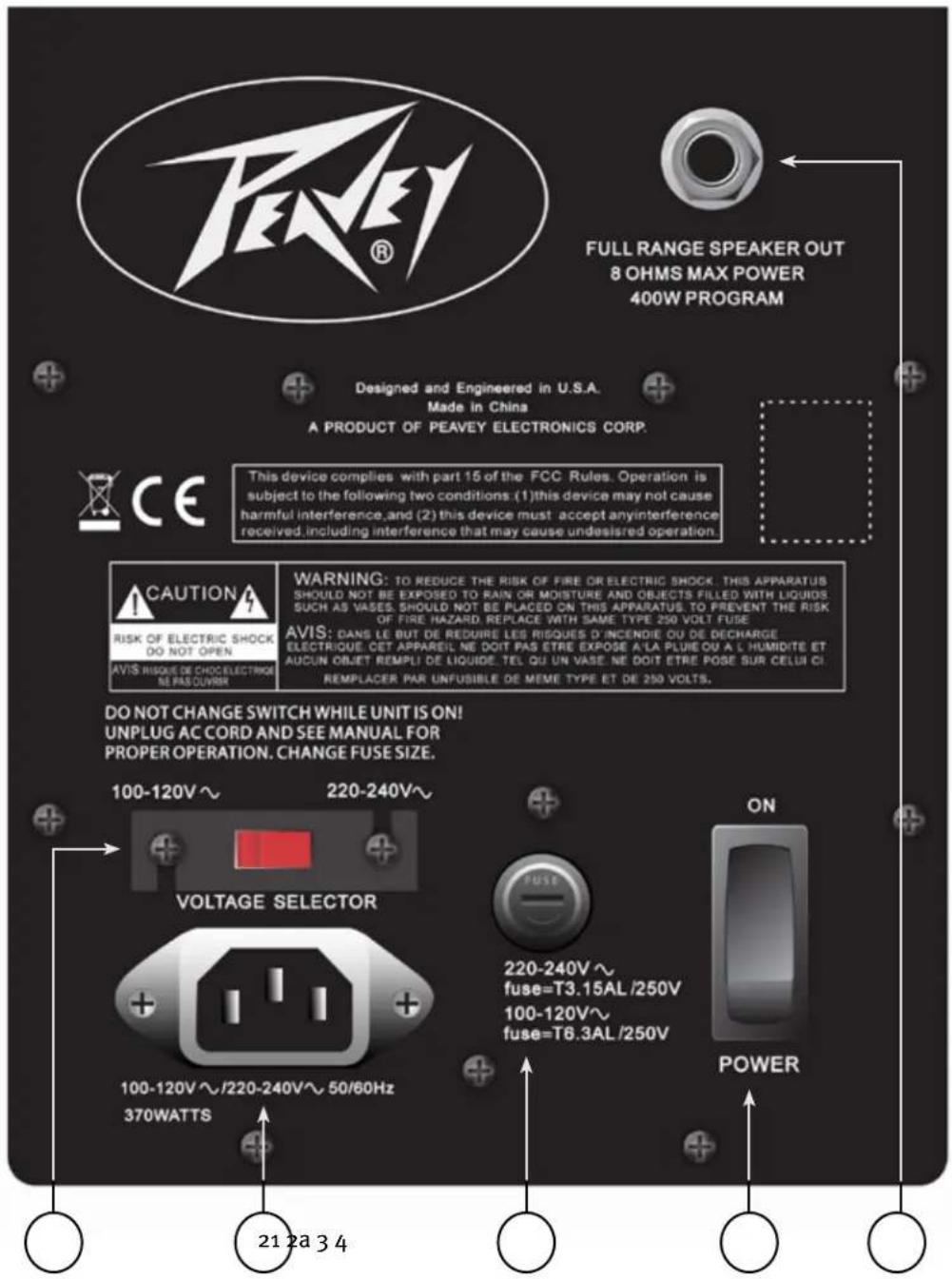

Este receptáculo es para el cable de línea IEC (normalmente provisto con los pines y cableado correcto para su localidad) que suministra corriente CA a la unidad. Lea esta guía atentamente para asegurar su seguridad personal y la seguridad de sus equipos. Nunca retire la conexión a tierra en ningún equipo. Se incluye para su seguridad. Si el enchufe usado no cuenta con conexión a tierra, se debe usar un adaptador adecuado y el tercer cable se debe conectar a tierra correctamente. Para prevenir el riesgo de descarga eléctrica o incendio, siempre asegúrese de que el mezclador y los demás equipos asociados tengan una conexión a tierra adecuada.
La unidad es una línea de corriente CA protegida con fusible contra las sobrecargas y condiciones de falla con un fusible lento de 5 x 20 mm de 250 V. Este fusible se ubica dentro de la tapa de la unidad de fusibles a la izquierda del interruptor de ENCENDIDO-APAGADO. ¡Si el fusible falla, EL FUSIBLE DEBE SER REEMPLAZADO POR OTRO DEL MISMO TIPO Y VALOR PARA EVITAR DAÑOS A LOS EQUIPOS NO ANULAR LA GARANTÍA! El fusible en el PV
1015D se puede reemplazar con un fusible con retraso de 5 x 20 mm de tamaño y capacidad de 250 V. Para la operación a 100-120 VCA, se debe usar un fusible de 6,3 amps. En los EE. UU., se pueden usar fusibles GDC, GMC, 215, 218 y 477 de cartucho de un tamaño de 5 x 20 mm con un valor de 6,3 amp 250 V. Para una operación a 220-240 VCA, se debe usar un fusible de 3,15 amps y 250 V, que se ajuste a la clasificación internacional de fusibles T3.15AL. Si la unidad continúa quemando los fusibles de repuesto, no siga reemplazándolos, sino que debe ser llevada a un centro de servicio para su reparación. Para reemplazar el fusible, asegúrese de retirar el cable de alimentación IEC del enchufe IEC (2).5 Retire la tapa de la unidad de fusibles (2a) usando la punta de un destornillador plano insertada en la ranura de la tapa de fusibles. Presione la tapa y gire la misma en sentido contrario a las agujas del reloj y retire la tapa. El fusible quemado debe salir con la tapa. Retire el fusible quemado y reemplácelo por uno del tipo adecuado según las instrucciones provistas anteriormente. Luego, una vez que el fusible ha sido colocado en su lugar, vuelva a insertar la tapa de la unidad de fusibles, empuje hacia abajo y gire la tapa en el sentido de las agujas del reloj, asegurándose que se asiente por completo. Antes de volver a conectar el cable de alimentación IEC al enchufe IEC, asegúrese de que el interruptor de encendido esté en la posición APAGADO, de tal forma que el contacto intermitente del cable IEC cuando se conecta no tensione el amplificador ni el fusible. Vuelva a conectar el cable de alimentación IEC y podrá usar el interruptor de encendido para encender la unidad. On/OFF SWITCH Este interruptor suministra energía CA al PV
1015D cuando se coloca en la posición ENCENDIDO.
Este enchufe permite que un altavoz pasivo (no eléctrico) de rango completo se conecte al amplificador de potencia interno del PV
1015D en tanto tenga un valor de impedancia no inferior a 8 ohmios, y sea de una sensibilidad similar al sistema de altavoz PV1015D. Idealmente, este altavoz sería el modelo pasivo PV1015. Sin embargo, se pueden usar otros altavoces pasivos de rango completo de 8 ohmios con una sensibilidad nominal de alrededor de 95 dB. Este sistema de altavoz adicional puede ayudar a aumentar la cobertura del lugar. El nivel de volumen de este altavoz agregado está controlado al mismo tiempo que el volumen del PV1015D, de ahí la necesidad de usar un sistema de altavoz con una sensibilidad similar. También se puede usar para accionar un subwoofer no eléctrico con una impedancia de 8 ohmios con disminución progresiva de alta frecuencia incorporada, como el Subwoofer PV118. InPUT JACK La entrada a nivel de línea es de tipo de impedancia media. El enchufe (5) es un conector combinado hembra XLR y TRS de 1/4", y puede ser provisto con una señal de entrada balanceada o no balanceada. LEVEL Controla la ganancia (volumen) de la entrada (5) del sistema de altavoz eléctrico. COnTOUR SWITCH El interruptor Contour proporciona una potencia intermedia a extremos de frecuencia, de tal forma que la reproducción de bajo nivel puede ser más placentera. No use el interruptor Contour al reproducir sonido a niveles altos, ya que el incremento de potencia no es necesario en ese momento. LInK OUT Salida de enlace es un envío de nivel previo de 1/4" destinado al enlazar múltiples unidades PV
1015D en una línea. En ese caso, la salida de enlace se conectaría a las conexiones de 1/4" en la entrada MIC/LÍNEA (5) del siguiente PV
1015D en la línea de altavoces PV. Se pueden ajustar altavoces individuales según su propio control de nivel (6). Esta salida también se puede usar para accionar un subwoofer eléctrico cercano, como el PV
118D a un nivel que coincida con la salida del PV
Se ilumina en VERDE cuando los componentes electrónicos reciben energía (cuando el interruptor de encendido (3) está ENCENDIDO). Se ilumina en ROJO cuando se produce el clipping del amplificador.
La unidad se debe desconectar de la fuente de alimentación CA antes de realizar trabajos en ella. Derive las tareas de servicio a personal de servicio calificado. NOTA: ¡Esta unidad no está destinada para ser suspendida en alturas! El disipador de calor en la placa posterior se puede volver caliente al tacto. No bloquee ni cubra el disipador de calor de su ventilación. NO conecte las entradas del PV
1015D a la salida de un amplificador de potencia. Las entradas están destinadas a ser accionadas desde una señal con intensidad a nivel de línea. ¡Cuando se conecta un micrófono al sistema, asegúrese de mantener el micrófono alejado del frente del altavoz mientras ajusta el nivel del micrófono, o se producirá una retroalimentación muy fuerte! ¡Es probable que en este caso se dañe el sistema! NO retire la parrilla de metal de protección. ADVERTENCIA: ¡El PV
1015D es muy eficiente y potente! ¡Este sistema de sonido puede dañar la audición de forma permanente! ¡Use extrema precaución al ajustar el nivel máximo de sonido general! El nivel de sonido aparente del PV
1015D puede ser engañoso debido a su salida de sonido claro y limpio. La falta de distorsión o deformación obvia puede hacer que el nivel de sonido parezca mucho menor que lo que es en realidad. ¡Este sistema tiene una capacidad de SPL superior a 121 dB a 1 metro del altavoz!
1015D viene con un cable de conexión CA de conexión IEC de 6 pies. Si usa un cable de extensión o bloque de enchufes con este altavoz eléctrico, asegúrese de que sea de buena calidad y de suficiente capacidad de corriente como para mantener la seguridad y maximizar la capacidad de salida de potencia del
1015D. No conecte otro dispositivo al mismo cable de extensión que el PV
Existen diferentes formas de entrar una señal al PV

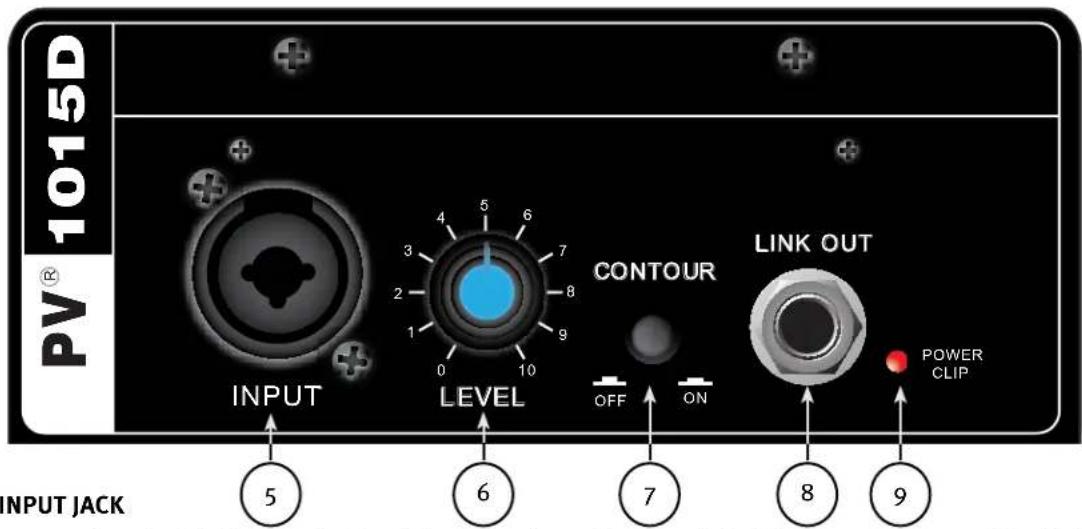

1015D. El enchufe de entrada (5) proporciona una entrada balanceada de nivel de línea, permitiendo el uso de un enchufe de teléfono de 1/4", ya sea un enchufe estándar con un extremo (manga en la punta) o un enchufe TRS balanceado (manga con punta de anillo) O un enchufe XLR macho.
Si bien un cable blindado estándar de un extremo equipado con un enchufe de teléfono de 1/4" funcionará bien y los circuitos de entrada balanceada del enchufe de entrada (5) proporcionarán un cierto rechazo a las interferencias, un cable balanceado que usa un enchufe de teléfono balanceado TRS de 1/4" o el enchufe XLR proporcionará un rechazo de interferencia y rendimiento superior. En ocasiones, con difíciles problemas de interferencia, será útil levantar la tierra blindada en un cable balanceado en el extremo del PV
1015D. Verifique con cuidado los cambios en la entrada, siempre bajando el volumen antes de enchufar y desenchufar cables o realizar cambios en la conexión a tierra. Se recomienda el uso de cables de alta calidad para el PV
1015D, ya que usualmente tienen un mejor blindaje y los materiales proporcionarán una mayor confiabilidad a largo plazo. Usualmente se recomienda dejar un cierto exceso en la entrada al PV
1015D y también encintar los cables o pasarlos por debajo de un conducto pasa cables para evitar que las personas se tropiecen con ellos o hagan caer el PV
1015D cuando está montado sobre las patas.
1015D está equipado con un control de nivel (6) para facilitar el uso en numerosas aplicaciones diferentes. Con el control de nivel ajustado totalmente en el sentido de las agujas del reloj, la ganancia está en máximo y la sensibilidad de entrada es de 0,650 V RMS para la salida de valor completo. Cuando se acciona el PV
1015D desde una mezcladora, puede ser conveniente reducir la sensibilidad de la entrada girando el control de nivel a un punto de un tercio del recorrido o incluso menor. El PV
1015D ahora se asemejará más a la sensibilidad de un amplificador de potencia típico. Si el tablero de mezcla indica clipping de sus señales de salida, toda la capacidad de potencia del PV
1015D no está siendo utilizada limpiamente. Clipping de la señal antes del ingreso al PV
1015D no es óptimo. Reduzca el nivel de salida de la mezcladora y suba el control de nivel del PV
El amplificador del PV
1015D está equipado con DDT y un indicador LED para mostrar que el DDT se ha conectado. Si el sonido parece estar altamente comprimido, verifique este indicador; si parpadea en ROJO con mayor frecuencia, el nivel de accionamiento desde la mezcladora (o el control de nivel en el PV
1015D) se debe reducir. Cuando se enciende el sistema de sonido por primera vez, encienda primero todos los equipos electrónicos ascendentes, luego el PV
1015D con su nivel de control totalmente en el sentido contrario a las agujas del reloj (hacia abajo). Comience por verificar los niveles con los controles de nivel de salida de la mezcladora hacia abajo, y aumente lentamente el nivel con el control de nivel del PV
1015D en el ajuste deseado (se recomienda un tercio de la potencia como punto de partida).
1015D posee una SALIDA DEL ALTAVOZ, una salida de enchufe de teléfono de 1 / 4” en el panel posterior. Se puede conectar al enchufe un sistema de altavoz externo pasivo de rango completo (como el PV
1015), y alimentarlo con el amplificador interno. Este altavoz externo debe tener una impedancia de 8 ohmios o superior. NO SE PUEDE CONECTAR UN ALTAVOZ DE 4 OHMIOS A ESTE ENCHUFE. ESTO OCASIONARÁ EL APAGADO DEL AMPLIFICADOR. No se permiten impedancias inferiores a un valor nominal de 8 ohmios. Para obtener mejores resultados con este enchufe, el altavoz externo conectado al mismo debe ser de una sensibilidad similar al PV1015D, que tiene una sensibilidad de alrededor de 95 dB para 1w/1M. Si el altavoz externo posee una mayor sensibilidad, tendrá un mayor volumen que el PV
1015D, y será difícil balancear el sonido en la sala. Si el altavoz externo posee una menor sensibilidad, tendrá un menor sonido que el PV
1015D en cualquier ajuste de nivel. Otra consideración es colocar el altavoz externo lo más alejado posible, para aumentar la cobertura general de la sala, y minimizar los patrones de interferencia que se producen cuando dos altavoces están cerca e irradian la misma señal. Sería recomendable colocar el altavoz externo al menos a 20-25 pies de distancia del PV
1015D. Esto correspondería a un ejemplo de tener el PV
1015D en un lado de la sala, y el altavoz externo en el otro lado.
Los subwoofers no eléctricos con reducción gradual de alta frecuencia incorporada (con frecuencia denominados subwoofers "agregados"), también se pueden usar con esta salida, en tanto la impedancia nominal sea de 8 ohmios o superior. El subwoofer PV 118 pertenece a esta categoría, y se puede usar con este enchufe de salida. Normalmente, cuanto más cerca se coloca el subwoofer del PV 1015D, mejor funcionará CON el PV 1015D para aumentar la salida de bajo. Como el subwoofer PV118 posee una guía de poste incorporada para colocar un soporte de poste para el PV 1015D, el subwoofer PV 118 se convierte en un elemento natural para ser usado con el PV 1015D.
Los subwoofers eléctricos con frecuencia tienen un cruzo electrónico incorporado para permitir que una señal filtrada de alto paso (bajos reducidos gradualmente) se envíe al altavoz de mayor rango. El subwoofer PV 118D es un subwoofer de este tipo. Cuando se usa el PV 1015D con este tipo de subwoofer eléctrico, primero pase la señal de la mezcladora o fuente de señal a la entrada del subwoofer eléctrico, luego salga del enchufe combinado etiquetado “THRU/HPF” y envíe esa señal al enchufe de entrada PV 1015D. En el subwoofer PV 118D, el botón de la izquierda etiquetado THRU/HPF se debe presionar para activar el filtro de alto paso (HPF). En otros subwoofers eléctricos, si tienen una función similar de filtro de alto paso, envíe la señal dentro y fuera del subwoofer según las instrucciones del fabricante, que deberían ser similares a las instrucciones anteriores.
El PV 1015D tiene una tapa para el montaje de soporte en la parte inferior de tal forma que el sistema se puede montar en un poste estándar de 1 3/8” (36 mm) de diámetro. Cuando se usan soportes o postes, asegúrese de observar estas precauciones: A. Verifique las especificaciones del soporte o poste para asegurarse de que puede soportar el peso del PV 1015D (56 lbs./25,4 kg), y observe todas las precauciones de seguridad indicadas por el fabricante del soporte, incluida la altura máxima del soporte. B. Siempre coloque el soporte en una superficie plana, nivelada y estable y asegúrese de extender totalmente las patas del soporte según las instrucciones del fabricante. C. Intente asegurarse de que las patas del soporte se orienten de tal forma de evitar el peligro de tropezar con ellas al acercarse al soporte. Nunca bloquee el paso con las patas del soporte. D. Intente colocar los cables de tal forma que las personas no se tropiecen con ellos ni se caiga el altavoz. El uso de cinta para cables, canales o protecciones para cables u otro dispositivo apropiado para sujetar/cubrir los cables se deben considerar e implementar.8 E. Cuando instala o desinstala el altavoz en el soporte, es aconsejable contar con la ayuda de un asistente. Se requiere concentración para hacer coincidir el soporte en el orificio mientras se sostiene el sistema de altavoz
1015D a una distancia. También es útil que otra persona sostenga el soporte y el poste del altavoz mientras el PV 1015D no está sujeto al poste del soporte- esto impide que el PV 1015D arrastre el poste. F. Al usar los soportes en el exterior, nunca coloque carteles ni banderas a los soportes o al sistema de altavoz PV 1015D, ya que los vientos fuertes pueden ocasionar la caída del altavoz. Si existe la posibilidad de condiciones ventosas, puede ser prudente considerar poner un contrapeso o bloquear las patas del soporte para impedir que el sistema de altavoz PV 1015D caiga.
Primero asegúrese de que la unidad reciba corriente CA y esté ENCENDIDA. Asegúrese de que el LED de encendido/clip (9) esté iluminado en verde. De lo contrario, asegúrese de que el interruptor de ENCENDIDO/ APAGADO (3) esté en la posición ENCENDIDO y verifique la conexión del cable de alimentación IEC (2) asegurando que esté totalmente conectado y asentado. Asegúrese de que el cable de la línea CA esté enchufado en una salida de CA que funcione. Finalmente, inspeccione el fusible (2a). (Vea el panel posterior: fusibles para obtener instrucciones de seguridad). Una vez que haya verificado que la unidad recibe energía de CA, verifique que el PV 1015D reciba señal. Temporalmente desconecte el cable que conduce a las entradas y conéctelo a otro dispositivo que pueda reproducir la señal (es decir, un amplificador de potencia y altavoz). Si esto produce una señal, asegúrese de que todos los controles de volumen usados estén subidos a un nivel satisfactorio (un tercio a la mitad). Si el PV 1015D ha sido sometido a la luz directa del sol o calor excesivo, se puede haber disparado la protección térmica incorporada. El LED de encendido/clip se iluminará en ROJO en este caso. En tal caso, apague el PV 1015D y permita que se enfríe por un tiempo suficiente. Si aún no hay salida, contacte a su distribuidor autorizado de Peavey
o al centro de servicio internacional de Peavey.
Si el PV 1015D produce un zumbido o silbido, puede relacionarse con la salida de CA. Intente enchufar el PV 1015D a una salida de CA diferente. En ocasiones, si se usa un circuito de energía CA (disyuntor) diferente para la mezcladora y el PV 1015Dpuede ocasionar problemas de zumbidos. Asegúrese de que se usen cables blindados para conducir la señal a las entradas de la unidad PV 1015D'. Si se usan cables de altavoz con enchufes de 1/4" como cables de entrada en lugar de cables blindados, tenderán a producir un zumbido o silbido.
El zumbido puede relacionarse con un bucle de la conexión a tierra. Puede ser útil levantar la conexión blindada a tierra en un cable balanceado sólo en el extremo del PV 1015D desconectando el blindaje del cable en el enchufe. Verifique con cuidado los cambios en la entrada, primero bajando el control del nivel antes de enchufar y desenchufar cables o realizar cambios en la conexión a tierra. Inspeccione para asegurarse de que los difusores de luz no estén en el mismo circuito que el PV 1015D, la mezcladora o un dispositivo de origen. Si se usan difusores de luz, puede ser necesario ENCENDERLOS o APAGARLOS por completo para eliminar o reducir el zumbido. Este es un problema típico de interferencia del cable de CA/difusor de luz, no una falla de diseño del PV 1015D. Sonido distorsionado o confuso Primero asegúrese de que la mezcladora (fuente de señal) no esté en clipping ni funcione en exceso. Asegúrese de que el control de nivel (6) en el PV 1015D no esté demasiado bajo. Verifique que los conectores de entrada estén bien conectados en el enchufe de entrada (5) en el panel posterior del PV 1015D. Asegúrese de que la salida del amplificador de potencia no esté enchufada en el enchufe de entrada (5) del PV 1015D. Si se está usando un cable de extensión para suministrar la energía CA a la unidad, asegúrese de que sea de capacidad suficiente y que no se esté usando para alimentar otro dispositivo. El PV 1015D posee un interruptor Contour (7) para proporcionar el aumento de bajos y vibración para niveles bajos de reproducción. Si se agrega externamente aumento adicional excesivo de bajos o aumento alta frecuencia al PV 1015D mientras que el interruptor Contour está conectado, podría causar una sobrecarga prematura en un SPL elevado. Coloque el botón del interruptor Contour en APAGADO, que es la posición "afuera", y reduzca la cantidad de EQ externa y verifique si se soluciona la distorsión. Finalmente, tenga en cuenta que aunque el PV 1015D es una potente unidad de salida alta, en definitiva tiene límites, y puede necesitar unidades eléctricas adicionales (o un subwoofer) para proporcionar una salida de sonido o cobertura suficiente. En este caso, intente reducir los niveles de la mezcladora para ver si se obtiene un mejor rendimiento.9 Si después de verificar todos los puntos mencionados y otros que puedan ser seguros, el sistema aún presenta un problema, anote todas las condiciones y consulte con su distribuidor de Peavey para obtener asistencia. Cuidado y mantenimiento Su PV
1015D es un producto resistente y duradero y proporcionará años de uso confiable si se cuida adecuadamente. Use el sentido común y lea las advertencias de seguridad para evitar condiciones peligrosas de operación. La unidad se debe desconectar de la fuente de alimentación CA antes de realizar trabajos en ella. Derive las tareas de servicio a personal de servicio calificado. Luz del sol/calor Evite la exposición prolongada a la luz directa del sol, ya que puede ocasionar el recalentamiento de la unidad, que sufrirá un apagado térmico. Condiciones de operación excesivamente calientes también pueden ocasionar un apagado térmico. No almacene en condiciones extremadamente calientes o frías ni con humedad extremadamente alta. Siempre permita que la unidad vuelva a la temperatura ambiente antes de usarla. Limpieza ¡Nunca limpie el PV 1015D mientras está enchufado o ENCENDIDO! Cuando la unidad se ha desconectado totalmente de las fuentes de alimentación CA, use un paño seco o cepillo de cerdas de plástico para eliminar el polvo u otra suciedad. Nunca use solventes fuertes en el PV 1015D, ya que podrían dañar el gabinete. No permita que caiga NINGÚN fluido dentro del PV 1015D. ESPECIFICACIOnES DE ARQUITECTURA E InGEnIERÍA El sistema del altavoz eléctrico tendrá una respuesta de frecuencia de 63 Hz a 18 kHz. El SPL pico con distorsión inaudible alcanzará 121 dB con música como fuente, cuando se mide a una distancia de 1 M y accionado a la capacidad total de salida. El sistema utilizará un woofer de alto rendimiento de 15" Peavey
14 con unidad de compresión con diafragma de titanio en una bocina con dirección constante. La geometría de radiación nominal será de 100° en el plano horizontal y de 50° en el plano vertical. La geometría del plano vertical será asimétrica, a +15, -35°. El sistema de altavoz eléctrico tendrá un conector de entrada de impedancia media formado por un enchufe combinado hembra XLR y un enchufe telefónico RTS de 1/4" en el panel posterior. Las conexiones de salida en el panel posterior estarán formadas por un enchufe de teléfono de 1/4" que proporciona un enlace de salida, que ofrece una señal de nivel previo para enlazar múltiples unidades PV 1015D en una línea, y una salida de altavoz de enchufe de teléfono de 1/4", con una carga mínima de 8 ohmios. El control de nivel se ubicará al lado del enchufe de entrada. Al lado del control de nivel, un botón de interruptor Contour proporcionará elevación de bajos y vibración cuando se conecta para un sonido mejorado a dos niveles. Los amplificadores de potencia del sistema tendrán una respuesta de frecuencia no filtrada de 20 Hz a 20 kHz que se desvía a no más de +0, -3 dB hasta la potencia nominal, un factor de amortiguación mayor a 400 a 1 kHz en 8 ohmios, zumbido y ruido mejor de 90 dB por debajo de la potencia nominal, y un THD e IMD típico inferior al 0,5%. El amplificador tendrá una capacidad de salida continua de 400W en una carga nominal de 4 ohmios e incorporará compresión DDT
La unidad se construirá con paneles de madera de tipo MDF y estará cubierta por una alfombra negra. Se incluirá un par de manijas de metal en los costados, y un adaptador para el montaje de un soporte en la parte inferior para el uso del altavoz en un soporte. Se incluirá una parrilla de metal perforado recubierta en negro para la protección de los componentes del altavoz. El gabinete incluirá 4 patas de goma para usar sobre el piso. Las dimensiones externas serán de 27,56" de alto por 18,13" de ancho por 16,88" de profundidad, y el peso será de 56 lbs. Los requisitos de energía serán un rango de voltaje dual de: 100 a 120 VCA, y 220 a 240 VCA,
50 - 60 Hz, con un consumo de energía nominal de 370 watts. Los rangos de voltaje se podrán seleccionar con
un interruptor en el panel posterior. El sistema de altavoz se denominará Peavey modelo PV 1015D.10 1 metro en eje, seno barrido en ambiente de 1/2 espacio, -10 dB: 43 Hz a 21 kHz Respuesta de frecuencia: 1 metro en eje, seno barrido en ambiente de 1/2 espacio, 63 Hz a 18 kHz (± 3 dB) 95 dB 121 dB Complemento del transductor: Woofer Pro 15 de alta resistencia de 15" con bobina de voz de 2 3/8" y & 50 oz. Imán con unidad de compresión dinámica con diafragma de titanio RX 14 1.4", cargado con la garganta cuadrática Waveguide
de Peavey de 100 grados por 50 grados. Patrón de cobertura nominal: 100° horizontal X 50° vertical. El eje del lóbulo polar principal vertical está angulado hacia abajo 10°, resultando en el patrón angular con respecto a la posición recta de +15, -35°
Un enchufe combinado hembra XLR/ enchufe telefónico de 1/4" que proporciona una operación balanceada o no balanceada. Materiales y acabado de la unidad: MDF de 15mm trapezoidal, cubierta con alfombra negra, parrilla de acero perforado de longitud total con pintura de polvo negra. Tapa de montaje en poste de acero de 1 3/8" para el montaje del soporte, cuatro patas de goma para uso en el suelo. NOTA: ¡Esta unidad no está destinada para ser suspendida en alturas!
Clasificación del amplificador de potencia, potencia total de salida: 800 watts de potencia pico disponible. Potencia continua de 400 watts en 4 ohmios a distorsión inferior a 1% 2,7 k ohmios balanceada (XLR o 1/4"); 1,35 k ohmios no balanceada 1/4". Protección de filtro infrasónico: 24 dB/reducción gradual de octava Respuesta de frecuencia de amplificador nominal: +0, -3 dB de 20 Hz a 20 kHz Zumbido y ruido: Mayor a 90 dB inferior a la potencia nominal Mayor a 14 dB Típicamente inferior al 0,5%. Mayor a 400 a 1000 Hz, 8 Ohmios
215D: Nominal 370 Watts, voltaje y rangos de frecuencia: 100-120 VCA, y
220 - 240 VCA, a 50- 60 Hz
Tipo de fusibles: Para 100-120 VCA use: Clasificación internacional de fusibles T6.3AL . En los EE. UU., se pueden usar fusibles GDC, GMC, 215, 218 y 477 de cartucho de un tamaño de 5 x 20 mm con un valor de 6,3 amp 250 V. Para uso en 220-240 VCA: Clasificación internacional de fusibles T3.15AL . Se trata de un fusible de cartucho con retraso de un tamaño de 5 x 20 mm con un valor nominal de 3,15 amp 250 V.
