Produkttyp	Aktiv tvåvägshögtalare
Mått (H x B x D)	700 x 461 x 429 mm
Vikt	25,4 kg
Strömförsörjning	100-120 V~ / 220-240 V~, 50-60 Hz (valbar)
Nominell effektförbrukning	370 W
Säkring (100-120 V~)	T6.3AL, 5x20 mm
Säkring (220-240 V~)	T3.15AL, 5x20 mm
Förstärkare	Klass D med DDT-kompression
Total toppeffekt	800 W
Kontinuerlig effekt (vid 4 ohm)	400 W
Frekvensomfång	63 Hz - 18 kHz (±3 dB)
Känslighet (1W/1m)	95 dB
Maximal ljudtrycksnivå (topp)	121 dB
Baselement	15" Sheffield med talspole 2 3/8" och magnet 50 oz
Diskanthögtalare	RX14-kompressionsdriver med titanmembran 1,4"
Spridning (H x V)	100° x 50° (asymmetrisk vertikal +15°/-35°)
Delningsfrekvens	2,8 kHz
Ingångar	1x combo XLR hona / TRS 1/4" balanserad eller obalanserad
Utgångar	1x Link Out (1/4") före nivå, 1x Speaker Out (1/4") för passiv högtalare min. 8 ohm
Skydd	DDT-överstyrningsskydd, infraljudsfilter, säkring, termiskt skydd
Ytterligare funktioner	Contour-omkopplare (bas/diskantförstärkning), spänningsväljare
Material	MDF 15 mm
Ytbehandling	Svart matta, svart perforerad stålgrill
Medföljande tillbehör	IEC-strömkabel, adapter för stativmontering
Underhåll och rengöring	Koppla ur före rengöring, använd en torr trasa
Säkerhet	Öppna inte, utsätt inte för vatten eller fukt, använd jordat uttag
Reparationsmöjlighet	Endast en auktoriserad Peavey-tekniker får utföra reparationer

Vanliga frågor - PV 1015D PEAVEY

Hur ställer jag in spänningsväljaren på PV 1015D?

Koppla bort högtalaren och sätt strömbrytaren på OFF. Lossa skruvarna på genomskinlig lucka, ta bort den, använd en liten platt skruvmejsel för att trycka den röda glidplattan till önskat läge (100-120 V~ eller 220-240 V~). Sätt tillbaka luckan och dra åt skruvarna. Byt säkring till motsvarande strömstyrka: T6.3AL för 100-120 V~, T3.15AL för 220-240 V~.

Hur ansluter jag en extra passiv högtalare?

Använd uttaget SPEAKER OUT (1/4") på baksidan. Anslut en passiv högtalare med impedans minst 8 ohm, helst modellen PV 1015. Se till att dess känslighet är nära 95 dB för bästa balans.

Vad gör jag om Power/Clip-indikatorn är röd?

Den röda lampan indikerar att DDT-systemet är aktivt eller att en överstyrning sker. Minska nivån på mixerbordet eller LEVEL-reglaget på högtalaren. Om termoskyddet har löst ut, stäng av högtalaren och låt den svalna.

Hur rengör jag högtalaren PV 1015D?

Koppla bort högtalaren från eluttaget. Använd en torr trasa eller plastborste för att ta bort damm. Använd aldrig starka lösningsmedel och låt ingen vätska tränga in.

Kan jag hänga upp högtalaren PV 1015D?

Nej, denna högtalare är inte avsedd att hängas upp. Den är designad för att stå på golvet eller monteras på ett stativ med hjälp av den nedre adaptern.

Vilken minimiimpedans för extern högtalare på SPEAKER OUT?

Den nominella impedansen måste vara minst 8 ohm. Anslut aldrig en 4 ohm-högtalare, det skulle göra att förstärkaren stannar.

Vad används Contour-omkopplaren till?

Omkopplaren CONTOUR förstärker lätt basen och diskanten för bättre lyssning vid låg volym. Använd den inte vid hög volym för att undvika tidig överstyrning.

Hur ansluter jag en aktiv subbas som PV 118D Sub?

Skicka signal från mixerbordet till subbasens ingång, använd sedan utgången THRU/HPF (med knappen intryckt) för att skicka den högpassfiltrerade signalen till PV 1015D-högtalaren.

Vilken säkring ska jag använda för 220-240 V~?

Använd en trög säkring på 5x20 mm, 250 V, 3,15 A, internationell klass T3.15AL.

Vad gör jag vid surrande eller brummande ljud?

Prova ett annat eluttag. Kontrollera att ingångskablarna är skärmade. Se till att ljusdimmer inte delar samma krets. Klipp aldrig av jordstiftet.

BRUKSANVISNING PV 1015D PEAVEY

Är avsedd att varna användaren för förekomsten av oisolerad "farlig spänning" inom produktens hölje som kan vara av tillräcklig nivå för att personer ska riskera elektrisk stöt.

Är avsedd att uppmärksamma användaren på förekomsten av viktiga handhavande- och underhållsinstruktioner (service) i den litteratur som medföljer produkten.

OBSERVERA: Risk för elektrisk stöt – ÖPPNA INTE!

OBSERVERA: För att minska risken för elektrisk stöt, avlägsna inte höljet. Inga delar inuti kan underhållas av användaren. Låt kvalificerad servicepersonal sköta servicen.

WARNING: För att förebygga elektrisk stöt eller brandrisk bör apparaten inte utsättas för regn eller fukt, och föremål fyllda med vätskor, såsom vaser, bör inte placeras på denna apparat. Läs bruksanvisningen för ytterligare varningar innan denna apparat används.

Skyddsjordning terminalen. Apparaten skall anslutas till ett uttag med skyddande jordanslutning.

Logotyp som hänvisas till i direktiv 2002/96/EG bilaga IV(OJ(L)37/38,13.02.03 och definieras I EN 50419: 2005 Stapeln är symbolen för märkning av nytt avfall och är endast tillämplig på utrustning som tillverkats efter 13 augusti, 2005

Korrekt bortskaffande av denna produkt. Denna märkning betyöer att produkten inte skall bortskaffas tillsammans med annat hushällsavfall i hela EU. För att förhindra eventuella skador för miljön eller människors hälsa från kontrolleral bortskaffande av avfall, återvinn det ansvarsfullt för att främja hållbar återanvändning av materiella resurser. För att returnera din använda enhet, använd återanvändnings- och uppsamlingssystem, eller kontakta den återförsäljare där produkten köptes. De kan ta hand om denna produkt för miljósaker återvinning.

WARNING: När du använder elektriska produkter ska grundläggande försiktighetsåtgärder iakttas, inklusive följande:

1. Läs dessa instruktioner.
2. Behåll dessa instruktioner.
3. lakttag alla varningar.
4. Följ alla instruktioner.
5. Använd inte apparaten i närheten av vatten.
6. Rengör endast med en torr trasa.

7. Blockera inte ventilationsöppningarna. Installera i enlighet med tillverkarens instruktioner.

8. Installera inte i närheten av värmekällor som radiatorer, varmluftsventiler, spisar eller andra apparater (inklusive förstärkare) som ger ifrån sig värme.

9. Motverka inte säkerhetsfunktionen hos en jordad stickkontakt. En jordad stickkontakt har två stift och metallbleck på sidorna. Metallblecket finns där för din säkerhet. Kontakta en elektriker för utbyte av det föråldrade vägguttaget om den medföljande stickkontakten inte passar i ditt vägguttag.

10. Skydda strömsladden från att klivas på eller klämmas, särskilt vid kontakten, grenuttag och platsen där den lämnar apparaten.

11. Använd enbart tillsatser/tillbehör som tillhandahålls av tillverkaren.

12. Använd endast med en kärra, ställ, trefot, fäste eller bord i enlighet med tillverkarens specifikationer, eller som säljs tillsammans med apparaten. Var försiktig när du använder en kärra så att inga personskador uppstår på grund av att kombinationen kärra-apparat välter när den flyttas.

13. Koppla ur apparaten vid åskväder eller när den inte används under en längre tid.

14. Låt kvalificerad servicepersonal sköta all service. Service krävs om apparaten har skadats på något vis, till exempel om strömsladden eller stickkontakten har skadats, vätska har spills eller föremål har fallit ner i apparaten, apparaten har utsatts för regn eller fukt, inte fungerar normalt eller har tappats.

15. Anslut aldrig till ojordade uttag. Skriv till oss för värt gratishäfte "Stötrisk och jordning". Anslut endast till en strömkälla av samma typ som enhetens märkning anger (bredvid strömsladden).

16. Om produkten ska monteras i ett utrustningsrack bör bakre stöd användas.

17. Note for UK only: If the colors of the wires in the mains lead of this unit do not correspond with the terminals in your plug, proceed as follows:

1. Denna elektriska apparat bör inte utsättas för dropp eller stänk och försiktighet bör iakttas så att inte föremål som innehåller vätskor, såsom vaser, placeras ovanpå apparaten.

2. Enhetens strömbrytare bryter inte båda sidor av strömkretsen. Farlig energi kan förekoma inuti höljet när strömbrytaren är i av-läget. Stickkontakten eller apparatkontakten fungerar som bortkopplingsenhet, bortkopplingsenheten ska hållas lättillgänglig.

3. Extremt höga ljudnivåer kan orsaka permanent hörselskada. Olika personer skiljer sig åt i benägenhet att få hörselskador av oljud, men i princip alla får hörselskador om de utsätts för tillräckligt höga ljud under tillräcklig tid. Den amerikanska regeringens arbetsskydds- och hälsoförvaltning (OSHA) har angivit följande maxnivåer för tillåten exponering för oljud:

Längd per dag i timmar Ljudnivå dBA, långsam svarstid

8	90
6	92
4	95
3	97
2 100
1 1/2 102
1 105
1/2 110

1/4 eller mindre 115

Enligt OSHA kan exponering utöver ovanstående tillåtna gränser orsaka hörselskador. Öronproppar eller skydd för hörselgången eller över öronen måste bäras när detta förstärkarsystem används för att förebygga permanenta hörselskador, om exponeringen överskrider gränsvärdena enligt ovan. För att skydda mot potentiellt farlig exponering för höga ljudtrycksnivåer rekommenderas det att personer som exponeras för utrustning som kan producera höga ljudtrycksnivåer såsom detta förstärkarsystem skyddas med hörselskydd när enheten är i drift.

SPARA DESSA INSTRUKTIONER!

IMPORTANTI NORME DI SICUREZZA:

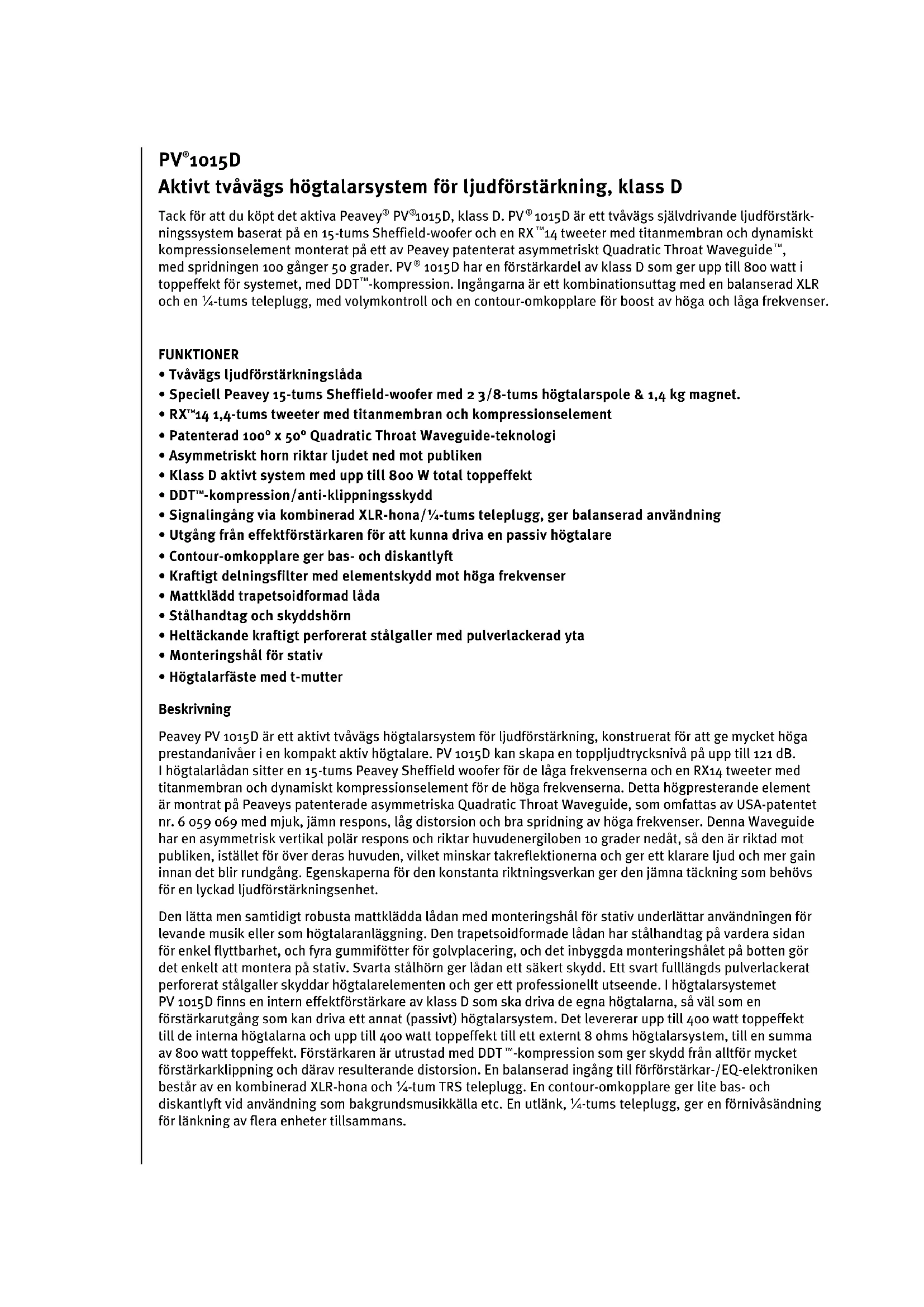

Aktivt tvåvägs högtalarsystem för ljudförstärkning, klass D

Tack för att du köpt det aktiva Peavey® PV®1015D, klass D. PV® 1015D är ett tvåvägs självdrivande ljudförstärkningssystem baserat på en 15-tums Sheffield-woofer och en RX™ 14 tweeter med titanmembran och dynamiskt kompressionselement monterat på ett av Peavey patenterat asymmetriskt Quadratic Throat Waveguide™, med spridningen 100 gånger 50 grader. PV® 1015D har en förstärkardel av klass D som ger upp till 800 watt i toppeffekt för systemet, med DDT™-kompression. Ingångarna är ett kombinationsuttag med en balanserad XLR och en ¼-tums teleplugg, med volymkontroll och en contour-omkopplare för boost av höga och låga frekvenser.

FUNKTIONER

• Tvåvägs ljudförstärkningslåda
• Speciell Peavey 15-tums Sheffield-woofer med 2 3/8-tums högtalarspole & 1,4 kg magnet.
• RX™14 1,4-tums tweeter med titanmembran och kompressionselement
• Patenterad 100^ × 50^ Quadratic Throat Waveguide-teknologi
• Asymmetriskt horn riktar ljudet ned mot publiken
• Klass D aktivt system med upp till 800 W total toppeffekt
• DDT™-kompression/anti-klippningsskydd
• Signalingång via kombinerad XLR-hona/ ^1/4 -tums teleplugg, ger balanserad användning
• Utgång från effektförstärkaren för att kunna driva en passiv högtalare
• Contour-omkopplare ger bas- och diskantlyft
• Kraftigt delningsfilter med elementskydd mot höga frekvenser
  • Mattklädd trapetsoidformad läda
• Stålhandtag och skyddshörn
• Heltäckande kraftigt perforerat stålgaller med pulverlackerad yta
• Monteringshål för stativ
• Högtalarfäste med t-mutter

Beskrivning

Peavey PV 1015D är ett aktivt tvåvägs högtalarsystem för ljudförstärkning, konstruerat för att ge mycket höga prestandanivåer i en kompakt aktiv högtalare. PV 1015D kan skapa en toppljudtrycksnivå på upp till 121 dB. I högtalarlådan sitter en 15-tums Peavey Sheffield woofer för de låga frekvenserna och en RX14 tweeter med titanmembran och dynamiskt kompressionselement för de höga frekvenserna. Detta högpresterande element är montrat på Peaveys patenterade asymmetriska Quadratic Throat Waveguide, som omfattas av USA-patentet nr. 6 059 069 med mjuk, jämn respons, låg distorsion och bra spridning av höga frekvenser. Denna Waveguide har en asymmetrisk vertikal polär respons och riktar huvudenergiloben 10 grader nedåt, så den är riktad mot publiken, istället för över deras huvuden, vilket minskar takreflektionerna och ger ett klarare ljud och mer gain innan det blir rundgång. Egenskaperna för den konstanta riktningsverkan ger den jämna täckning som behövs för en lyckad ljudförstärkningsenhet.

Den lätta men samtidigt robusta mattklädda lådan med monteringshål för stativ underlättar användningen för levande musik eller som högtalaranläggning. Den trapetsoidformade lådan har stålhandtag på vardera sidan för enkel flyttbarhet, och fyra gummifötter för golvplacering, och det inbyggda monteringshålet på botten gör det enkelt att montera på stativ. Svarta stålhörn ger lådan ett säkert skydd. Ett svart fulllängds pulverlackerat perforerat stålgaller skyddar högtalarelementen och ger ett professionellt utseende. I högtalarsystemet PV 1015D finns en intern effektförstärkare av klass D som ska driva de egna högtalarna, så väl som en förstärkarutgång som kan driva ett annat (passivt) högtalarsystem. Det levererar upp till 400 watt toppeffekt till de interna högtalarna och upp till 400 watt toppeffekt till ett externt 8 ohms högtalarsystem, till en summa av 800 watt toppeffekt. Förstärkaren är utrustad med DDT™-kompression som ger skydd från alltför mycket förstärkarklippning och därav resulterande distorsion. En balanserad ingång till förförstärkar-/EQ-elektroniken består av en kombinerad XLR-hona och ¼-tum TRS teleplugg. En contour-omkopplare ger lite bas- och diskantlyft vid användning som bakgrundsmusikkälla etc. En utlänk, ¼-tums teleplugg, ger en förnivåsändning för länkning av flera enheter tillsammans.

Användningsområden

Förutom den huvudsakliga användningen som ljudförstärkningssystem har Peavey PV®1015D en mängd användningsområden, som PA-utrustning, sidefill-system, karaoke och uppspelning av musik. En typisk signalkälla för linjenivåingångarna på Peavey PV®1015D är en mixningskonsol för ljudförstärkning (mixer) eller utljudet från en CD-spelare eller mp3-spelare.

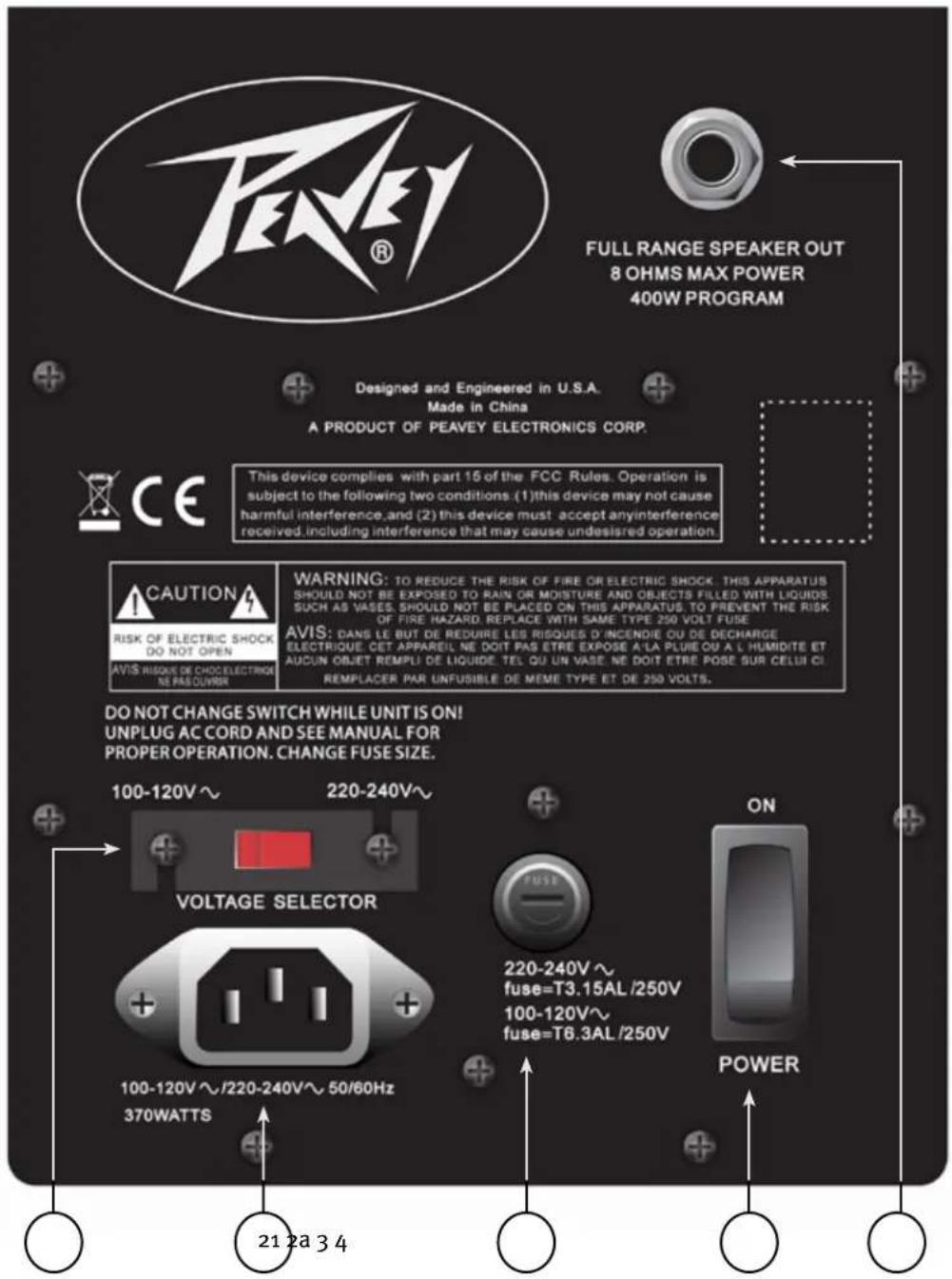

NEDRE PANEL

PV® 1015D har en spänningsväljare som gör att du kan växla spänning för ineffekten från intervallet 100 VAC till 120 VAC till intervallet 220 VAC till 240 VAC, alla vid antingen 50 eller 60 perioder per sekund (Hz). Den ska ställas in på korrekt spänning för ditt land vid uppackningen.

Var noga med att kontrollera så att spänningsväljaren står inställd på rätt spänning, den spänning som finns i dina elledningar. I annat fall ändrar du till rätt spänningsinställning, följ stegen nedan.

Ändra spänningsintervall för PV® 1015D

Ett: kontrollera att PV ^® 1015D är bortkopplad från elnätet, och att strömbrytaren (3) är i läget OFF (av).

Två: skruva loss skruvarna som håller fast det genomskinliga kontaktskyddet på spänningsväljaren (1) lite grann, bara tillräckligt för att kunna ta bort det genomskinliga skyddet. Skruvarna behöver INTE skruvas ut särskilt långt.

Tre: ta bort det genomskinliga plastskyddet från spänningsväljaren.

Fyra: använd en liten platt skruvmejsel och skjut spänningsväljarens röda skjutplatta till den andra sidan från där den är. Spänningen som nu syns på den röda skjutplattan är den du har valt.

Fem: sätt tillbaka det genomskinliga plastskyddet under de två lossade skruvarna, och dra åt den ena medan du håller det genomskinliga skyddet på plats. Dra åt den andra skruven och kontrollera så att bägge skruvarna är åtdragna.

Sex: säkringen måste bytas till en med korrekt amperetal. Ineffekt i intervallet 100 VAC till 120 VAC ska ha en säkring på 6,3 A, 250 V, 5 x 20 mm kassettformat av tidsfördröjningstyp, som uppfyller den internationella säkringsklassificeringen "T6.3AL". Ineffekt i intervallet 220 VAC till 240 VAC ska ha en säkring på 3,15 A, 250 V, 5 x 20 mm kassettformat av tidsfördröjningstyp, som uppfyller den internationella säkringsklassificeringen "T3.15AL".

IEC-nätkabeln som är korrekt för din plats kan nu pluggas in i IEC-uttaget (2) och strömbrytaren (3) kan aktiveras för att sätta på det aktiva högtalarsystemet PV ^® 1015D.

Detta uttag är för IEC-nätsladden (medföljer normalt med korrekta stift och ledningar för din plats) som ger växelström till enheten.

Läs den här bruksanvisningen noggrant för att inte äventyra varken din eller utrustningens säkerhet.

Bryt aldrig av jordstiftet på någon utrustning. Det sitter där för din säkerhets skull. Om du använder ett eluttag som saknar jordstift ska en lämplig jordningsadapter användas, och den tredje ledningen ska jordas ordentligt. För att minska risken för elstötar och brand ska du alltid se till att mixern och all annan tillhörande utrustning är ordentligt jordade.

FUSE

Enheten är skyddad med säkring från överbelastning och feltillständ i kraftledningen med en trög säkring, 5 x 20 mm 250 V. Säkringen sitter under käpan till säkringshållaren precis till vänster om strömbrytaren. Om säkringen utlöses MÅSTE SÄKRINGEN BYTAS MOT EN AV SAMMA TYP OCH MED SAMMA VÄRDEN FÖR ATT UNDVIKA SKADOR PÅ UTRUSTNINGEN OCH FÖR ATT GARANTIN SKA GÄLLA!

Säkringen i PV® 1015D kan bytas ut mot en säkring av tidsfördröjningstyp i storlek 5 x 20 mm, 250 V.

För användning med 100-120 VAC ska en säkring med märkningen 6,3 A användas. I USA kan säkringstyperna GDC, GMC, 215, 218 och 477 i storleken kassettformat 5 x 20 mm med märkningen 6,3 A 250V användas.

För användning med 220-240 VAC ska en säkring med märkningen 3,15 A och 250 V användas, vilket uppfyller den internationella säkringsklassificeringen "T3.15AL".

Om enheten fortsätter att utlösa utbytessäkringarna ska du inte fortsätta byta ut dem utan istället lämna in enheten till ett kvalificerat servicecenter för reparation.

När du ska byta säkring måste du ta bort IEC-nätsladden från IEC-uttaget (2).

2

2a

Ta bort locket till säkringshållaren (2a) med en vanlig skruvmejsel som du för in vid lockets springa. Tryck in locket och vrid det moturs och dra ut locket. Den trasiga säkringen ska följa med locket ut. Ta bort den trasiga säkringen och sätt dit en ny av rätt typ enligt tidigare anvisningar. Sedan sätter du tillbaka säkringshållarens lock, trycker in det och vrider locket medurs. Kontrollera så att det sitter fast ordentligt. Innan du sätter tillbaka IEC-nätsladden i IEC-uttaget måste du kontrollera så att strömbrytaren är i läget OFF (av), så att IEC-sladdens periodiska kontakt när den ansluts inte stressar förstärkaren eller säkringen i onödan. Nu kan du sätta tillbaka IEC-nätsladden och sedan sätta på enheten med strömbrytaren.

ON/OFF SWITCH

Den här vippkontakten ger växelström till PV®1015D när den sätts i läget PÅ (ON).

SPEAKER OUT JACK

I det här uttaget kan ett passivt (ingen egen förstärkare) bredbandshögtalarelement anslutas till den interna effektförstärkaren i PV ^ 1015D, bara det har en märkimpedans lägre än 8 ohm, och har samma känslighet som PV1015D-systemet. Helst bör detta vara den passiva modellen av PV1015, men även andra 8-ohms passiva bredbandselement med normal känslighet runt 95 dB kan användas. Detta extra högtalarsystem kan vara en hjälp för att täcka upp hela platsen. Volymnivån för denna extra högtalare styrs samtidigt med volymen för PV1015D, så därför är det viktigt att använda ett högtalarsystem med samma känslighet.

Det kan även användas för att driva en aktiv subwoofer med 8 ohms impedans och inbyggd avrundning av höga frekvenser, som till exempel PV118 Sub.

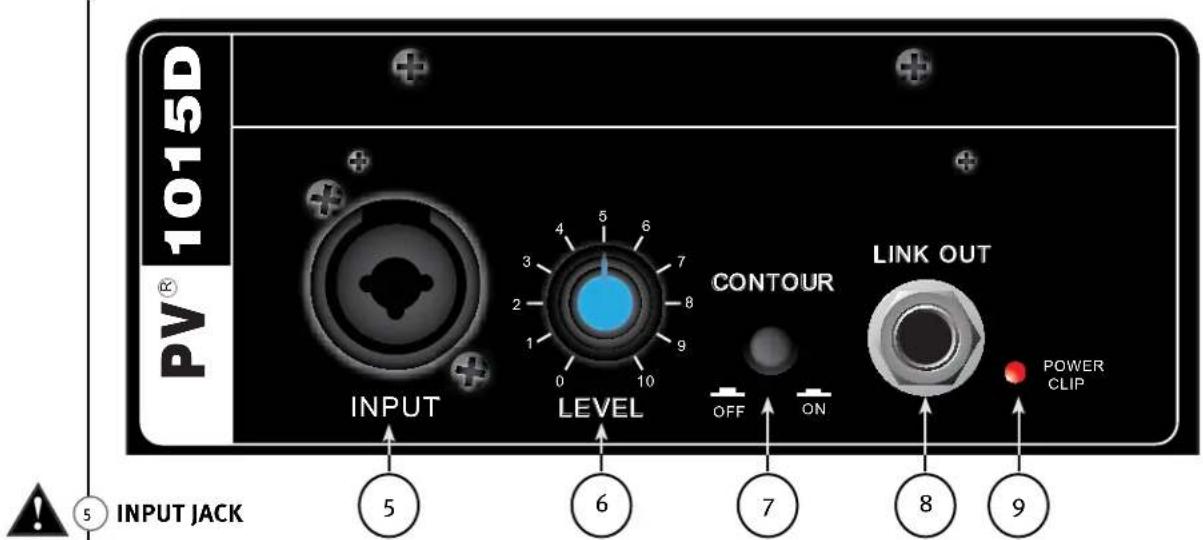

ÖVRE PANELEN

PV 1015D INPUT LEVEL CONTOUR LINK OUT OFF ON POWER CLIP 5 INPUT JACK 6 7 8 9

Linjenivåingången har medelimpedans. Utaget (5) är ett kombinationsuttag av XLR-hona och 1/4-tums TRS, och det går att använda både balanserad och obalanserad ingångssignal.

LEVEL

Styr gain (volym) på det aktiva högtalarsystemets ingång (5).

CONTOUR SWITCH

Contour-omkopplaren ger en mild boost till de yttersta frekvenserna, så att uppspelning på låg volym läter bättre. Använd inte contour-omkopplaren när du spelar på hög volym, boosten behövs inte då.

LINK OUT

Link Out är en 1/4-tums förnivåsändning som är avsedd för att länka flera PV®1015D i linje. Link out ska då anslutas till 1/4-tumsanslutningarna på MIK/LINJE (5)-ingångarna på nästa PV®1015D i linjen med PV-högtalare. De enskilda högtalarna kan justeras med sina egna nivåkontroller (6). Denna utgång kan även användas för att driva en aktiv subwoofer i närheten, till exempel PV®118D Sub. Ställ nivåkontrollen på PV®118D Sub på en nivå som matchar utgången på PV®1015D.

POWER/CLIP LED

Lyser GRÖN när elektroniken får ström (när strömbrytaren (3) är på). Lyser RÖD när förstärkaren klipper.

VARNINGAR

Enheten måste kopplas bort från elnätet innan du utför något arbete på den. All service ska utföras av kvalificerad servicepersonal.

OBSERVERA: Den här enheten är inte konstruerad för upphängning!

Kylaren på bakplåten kan bli mycket varm. Blockera inte och täck inte över kylaren, den måste ha fri ventilation.

Anslut INTE ingångarna på PV ^ 1015D till utgångarna på en effektförstärkare. Ingångarna är tänkta att drivas av en signal med linjenivåstyrka.

Tänk på när du ansluter en mikrofon att inte ha mikrofonen framför högtalaren medan du ställer in mikrofonnivån, det kan då uppstå mycket hög rundgång! Systemet kan troligtvis ta skada av detta!

Ta INTE bort det skyddande metallgallret.

VARNING: PV®1015D är mycket verkningsfull och kraftfull! Det här ljudsystemet kan ge permanenta hörselskador! Var mycket försiktig när du ställer in utnivån på ljudet!

Den hörbara ljudnivån hos PV ^ 1015D kan vara förrädisk mot örat på grund av det klara, rena ljudet. Frånvaron av distorsion eller andra tydliga ljudbrister kan få ljudnivån att verka mycket lägre än den egentligen är. Detta system kan producera en ljudtrycksnivå på mer än 121 dB vid 1 meters avständ från högtalaren!

Anslutning av växelström till PV 1015D

Det medföljer en 1,8 m lång strömkabel med IEC-anslutning till PV 1015D. Om du ska använda förlängningssladd eller grenuttag till den här aktiva högtalaren måste du använda utrustning av god kvalitet och med tillräcklig strömkapacitet för att säkerheten ska kunna säkerställas och för att du ska kunna utnyttja hela kraften hos PV 1015D. Anslut inte någon annan enhet till samma förlängningssladd som PV1015D är ansluten till.

Anslutning av signal till PV 1015D

Det finns många olika sätt att ansluta en signal till PV 1015D

Ingången (5) ger en balanserad linjenivåinsignal, och det går att använda 1/4-tums teleplugg, antingen en standard monoteleplugg eller en balanserad TRS-typ, ELLER en XLR-hane.

Anslut inte kablar till uttagen när enheten är PÅ med volymnivån uppvriden!

Även om en kabel med standard ¼-tums monoteleplugg fungerar bra och de balanserande ingångskretsarna för ingången (5) ger ett visst störningsskydd, kommer en balanserad kabel med antingen en balanserad ¼-tums TRS teleplugg eller XLR-plugg att ge överlägset bättre störningsskydd och prestanda. Ibland med svåra störningsproblem kan det hjälpa att lyfta skärmjordningen på en balanserad kabel i PV ^® 1015D-änden. Kontrollera förändringar av ingångarna noga, vrid alltid ner volymkontrollen innan du ansluter och kopplar loss kablar eller ändrar på jordningen.

Vi rekommenderar att du använder kablar av bästa kvalitet för PV ^ 1015D eftersom dessa vanligtvis har bättre avskärmning och material och ger bättre långsiktig pålitlighet. Det är oftast en bra idé att låta kabeln hänga lite slakt vid ingången på PV ^ 1015D och även att tejpa fast kablarna eller lägga dem i ett kabelskydd för att undvika att någon snubblar på dem eller välter PV ^ 1015D om den står upp.

Nivåkontrolljustering

PV ^ 1015D är utrustad med en nivåkontroll (6) för att underlätta användning på många sätt. Med nivåkontrollen vriden fullt medurs är gain på max och ingångskänsligheten är 0,650 V RMS för full märkuteffekt. När du driver PV ^ 1015D från en mixer kan det vara fördelaktigt att sänka ingångskänsligheten genom att vrida nivåkontrollen högst till halvvägsmarkeringen. PV ^ 1015D motsvarar nu känsligheten hos en typisk effektförstärkare.

Om mixerbordet indikerar klippning av utsignalerna så utnyttjas inte hela PV 1015D:s effektmöjligheter rent. Att signalen klipps innan den när fram till PV 1015D är inte optimalt. Sänk mixerns utgångsnivå och vrid upp nivåkontrollen på PV 1015D.

Förstärkaren i PV 1015D är utrustad med DDT och en lysdiodsindikator som visar att DDT är aktiverat. Om ljudet låter mycket komprimerat kan du titta på den indikatorn. Blinkar den RÖD mer än då och då måste drivnivån från mixern (eller nivåkontrollen på PV 1015D) sänkas.

När du först sätter på ljudsystemet sätter du på all uppströms elektronik först, sedan PV 1015D med nivåkontrollen vriden helt ned (helt moturs). Börja kontrollera nivåerna med mixerns utgångsnivåer helt nere och höj kontrollerna långsamt med PV 1015D:s nivåkontroll på önskad nivå (en tredjedel av max rekommenderas till att börja med).

Använda högtalarutgången

PV 1015D har en högtalarutgång, en ¼-tums telepluggutgång på bakpanelen. Ett externs passivt bredbands-högtalarsystem (som PV 1015) kan anslutas till den här utgången och drivas av den interna förstärkaren. Denna externa högtalare måste vara på 8 ohm eller mer. DET GÅR INTE ATT ANSLUTA EN HÖGTALARE PÅ 4 OHM TILL DETTA UTTAG, DET KOMMER I SÅ FALL ATT FÅ FÖRSTÄRKAREN ATT STÄNGA AV SIG. Lägre impedanser än 8 ohm nominellt är inte tillåtna.

För att få bäst resultat vid användning av det här uttaget bör den externa högtalaren ha samma känslighet som PV 1015D, som har en känslighet på cirka 95 dB för 1 W/1 m. Om den externa högtalaren har högre känslighet kommer den att låta högre än PV 1015D och det kan göra det svårt att balansera ljudet i rummet. Om den externa högtalaren har lägre känslighet kommer den att låta tystare än PV 1015D vid alla nivåinställningar.

Tänk också på att försöka placera den externa högtalaren så längt bort som praktiskt möjligt, detta för att öka täckningen av rummet och även för att minimera de interferensmönster som bildas när två högtalare i närheten av varandra sänder ut samma signal. En bra tumregel är att ställa den externa högtalaren minst 6-7 meter bort från PV 1015D. Detta kan motsvara att PV 1015D står i ena änden av rummet och den externa högtalaren i den andra änden.

ANVÄNDNING MED EN PASSIV EXTRA SUBWOOFER

Passiva subwoofrar med inbyggd frekvensavrundning (ofta benämnda "extra" subwoofer), kan också kopplas in till detta uttag, så länge som den nominella impedansen är 8 ohm eller mer.

PV ^ 118 Sub tillhör den kategorin och kan användas med det här uttaget. Normalt sett fungerar PV ^ 118 Sub bättre ju närmare PV 1015D den placeras, då kan den arbeta bättre MED PV 1015D för att öka basutljudet. Eftersom PV118 Sub har ett inbyggt monteringshål för stativ som passar till PV 1015D är det naturligt att använda PV ^ 118 Sub med PV 1015D.

Använda PV 1015D med en aktiv subwoofer

En aktiv subwoofer har ofta ett inbyggt elektroniskt delningsfilter som låter en högpassfiltrerad signad (låga frekvenser avrundade) skickas till högtalarna för höga frekvenser. PV ^ 118D Sub är en sådan subwoofer. När du använder PV 1015D med den här typen av aktiv subwoofer ska du först köra signalen från mixern eller signalkällan till den aktiva subwooferns ingång, sedan låta den komma ut genom kombinationsuttaget "THRU/HPF" och sedan till ingången på PV 1015D. På PV ^ 118D Sub trycker du in knappen "THRU/HPF" längst till vänster för att aktivera högpassfiltret (HPF). På andra aktiva subwoofrar, med liknande högpassfilterfunktion, skickar du signalen in och ut genom subwoofern enligt tillverkarens anvisningar, som bör vara liknande de ovanstående.

Använda PV 1015D med högtalarstativ

PV 1015D har ett monteringshål i botten så att systemet kan monteras på stativ med standarddiametern 36 mm.

Tänk på dessa försiktighetsåtgärder när du använder stativ:

A. Kontrollera specifikationerna för stativet så att det klarar av PV 1015D:s vikt (25,4 kg) och iaktta alla säkerhetsföreskrifter som stativets tillverkare anger, inkl. stativets maximala märkhöjd.
B. Placera alltid stativet på en plan, jämn och stabil yta, och var noga med att fälla ut stativets ben till fullo, enligt tillverkarens anvisningar.
C. Placera stativets ben så att risken för snubbling minimeras. Blockera aldrig dörrar eller hallar med stativets ben.
D. Dra kablar så att folk inte snubblar över dem eller välter högtalaren. Ett tips är att använda vävtejp, kabelkanaler eller -skydd, eller andra lämpliga fäst-/övertäckningsanordningar.

E. När du monterar på eller av stativet rekommenderar vi att du har någon som hjälper dig, det kan vara ganska svårt att passa in hålet med stativet medan du håller hela högtalarsystemet PV 1015D med sträckta armar. Likaså underlättar det om någon håller nere högtalarstativet medan du lyfter upp PV 1015D vid borttagandet så att inte stativet följer med.

F. När du använder stativ utomhus ska du aldrig fästa banderoller eller flaggor på stativet eller på högtalarsystemet PV®1015D, eftersom starka vindar kan få högtalaren att blåsa omkull. Om det finns utsikter för blåsig väderlek kan det vara klokt att tynga ned eller låsa fast stativets ben för att förhindra att högtalarsystemet PV®1015D blåser omkull.

FELSÖKNING

Ingen uteffekt alls

Kontrollera först att enheten får växelström och att den är PÅ. Kontrollera att lysdioden för ström/klipp (9) lyser grönt. Gör den inte det kontrollerar du att strömbrytaren (3) är i läge PÅ (ON) och att IEC-nätsladden (2) är ansluten ordentligt. Kontrollera att nätsladden är ansluten till ett fungerande vägguttag. Kontrollera till sist säkringen (2a). (Se Bakpanel: säkringsavsnittet, för säkerhetsanvisningar.)

När du försäkrat dig om att enheten får växelström kontrollerar du att PV ^® 1015D får signal. Koppla tillfälligt bort kabeln som går till ingångarna och anslut den till någon annan apparat som kan reproducera signalen (till exempel en effektförstärkare med högtalare). Om det finns signal där kontrollerar du att alla nivåkontroller som används har vridits upp till lämplig nivå (mellan en tredjedel och hälften).

Om PV ^ 1015D har utsatts för direkt solljus eller överdriven hetta kan det inbyggda värmeskyddet ha slagit till. Lysdioden för ström/klipp lyser RÖD i så fall. Stäng i så fall av PV ^ 1015D och låt den svalna under tillräckligt lång tid.

Finns det fortfarande inget utljud kontaktar du din auktoriserade Peavey ^® -återförsäljare eller Peavey ^® International Service Center.

Brum eller surr

Om PV ^® 1015D producerar brum eller surr kan det ha att göra med strömuttaget. Prova att ansluta PV ^® 1015D till ett annat vägguttag. Ibland kan brum orsakas av att man använder olika kretsar för mixern och för PV ^® 1015D.

Kontrollera att du använder skärmade kablar för att leda signalen till PV ^® 1015D:s ingångar. Om du använder högtalarkablar med 1/4-tums kontakter som ingångskablar istället för skärmade kablar är det större risk för brum eller surr.

Mittledaren (jordstickproppen) på växelströmskontakten ska ALDRIG tas bort eller brytas av.

Brum kan vara jordslingerelaterat. Det kan hjälpa att lyfta skärmjordningen på en balanserad kabel i PV®1015D-änden genom att bara koppla loss kabelskärmningen vid kontakten. Kontrollera förändringar av ingångarna noga genom att först vrida ner nivåkontrollen innan du ansluter och kopplar loss kablar eller ändrar jordningen.

Kontrollera så att inga dimmarar är inkopplade på samma krets som PV ^ 1015D, mixern eller någon källenhet. Om dimmarar används kan det vara nödvändigt att vrida dem fullt PÅ eller fullt AV för att eliminera eller minska brummet. Detta är ett typiskt interferensproblem för växelströmsledningar/dimmarar, inte ett konstruktionsfel på PV ^ 1015D.

Distorsion eller fuzz

Kontrollera först att mixern (signalkällan) inte klipper eller överstyrs. Kontrollera att nivåkontrollen

(6) på PV ^ 1015D inte har för låg inställning. Kontrollera att ingångskontakterna sitter ordentligt instuckna i ingångsuttaget (5) på bakpanelen på PV 1015D.Kontrollera att ingen effektförstärkare har anslutits till ingångsuttaget (5) på PV 1015D. Om du använder en förlängningssladd för strömmen till enheten måste du se till att den har tillräcklig strömkapacitet och att den inte används för att ge ström till även någon annan enhet.

PV ^ 1015D har en Contour-omkopplare (7) som ger en boost till bas och diskant vid låga uppspelningsvolymer. Om extra mycket bas- och/eller diskantboost har lagts till externt till PV ^ 1015D medan contour-omkopplaren är aktiverad, kan det orsaka för tidig överbelastning vid höga ljudtrycksnivåer. Stäng av contour-omkopplaren (utläge) och minska mängden extern EQ (mixer, rack) och se om det tar bort distorsionen.

Slutligen måste du inse att även om PV ^® 1015D är en kraftfull enhet med hög uteffekt, så har den sina begränsningar, och den kan behöva ytterligare aktiva enheter (eller en subwoofer) för att ge tillräckligt med utljud eller täckning. Försök i detta fallet att sänka mixernivåerna en aning för att se om det rensar upp lite.

Om du har kontrollerat alla saker på kontrollistan och allt annat du kan kontrollera säkert och systemet fortfarande uppvisar problem, ber vi dig skriva ned alla problem och ta kontakt med din Peavey-återförsäljare för rådgivning.

Skötsel och underhåll

PV ^ 1015D är en tålig och hållbar produkt och kommer att ge dig många år av pålitlig användning om du sköter om den ordentligt. Använd sunt förnuft och läs säkerhetsvarningarna för att undvika riskfyllda användningssituationer.

Enheten måste kopplas bort från elnätet innan du utför något arbete på den. All service ska utföras av kvalificerad servicepersonal.

Solljus/värme

Utsätt inte enheten för långvarigt direkt solljus, det kan få enheten att överhettas och stängas av.

Likaså kan långvarig användning vid höga temperaturer orsaka att enhetens värmeskydd stänger av enheten.

Förvara inte enheten i extremt kalla eller varma omgivningar eller vid extremt hög luftfuktighet. Låt alltid enheten svalna till rumstemperatur innan du använder den.

Rengöring

Rengör aldrig PV ^ 1015D om den är ansluten till elnätet eller påslagen! Koppla först bort enheten från elnätet, använd sedan en torr trasa eller plastborste för att ta bort fläckar och annan smuts. Använd aldrig starka lösningsmedel på PV ^ 1015D, de kan skada lådan. INGA vätskor får lov att droppa in i PV ^ 1015D.

KONSTRUKTIONSMÄSSIGA OCH TEKNISKA SPECIFIKATIONER

Det aktiva högtalarsystemet ska ha en frekvensrespons från 63 Hz till 18 kHz. Toppljudtrycksnivå med ohörbar distorsion ska uppnå 121 dB med musik som källa, Mätt på ett avständ av 1 meter och med full utgångskapacitet. Systemet ska använda en kraftig 15-tums Peavey® Sheffield® woofer och en Peavey® RX™14 tweeter med titanmembran och kompressionselement på ett patenterat asymmetriskt Quadratic Throat Waveguide™ CD-horn. Den nominella strålningsfördelningen ska vara 100° i horisontalplanet och 50° i vertikalplanet. Vertikalplanets strålningsfördelning ska vara asymmetrisk, vid +15, -35°.

Det aktiva högtalarsystemet ska ha en ingång med medelimpedans bestående av en kombinerad XLR-hona och ¼-tums RTS teleplugg på bakpanelen. Utgångarna på bakpanelen ska bestå av en ¼-tums teleplugg för link-out, som ger en kontrollsignal på förnivå för att kunna länka flera PV ^ 1015D i linje, och en ¼-tums teleplugghögtalarutgång, minsta belastning 8 ohm. En nivåkontroll ska sitta bredvid ingången. Bredvid nivåkontrollen sitter en Contour-omkopplare (tryckknapp) som ger lite bas- och diskantlyft när den aktiveras för förbättrad lyssning vid låga nivåer.

Systemets effektförstärkare ska ha en ofiltrerad frekvensrespons på 20 Hz till 20 kHz som inte avviker mer än +0, -3 dB upp till märkeffekten, en dämpningsfaktor större än 400 vid 1 kHz och 8 ohm, brum och brus bättre än 90 dB under märkeffekten, och THD och IMD mindre än 0,5 %. Förstärkaren skall klara av 400 W kontinuerligt med 4 ohms nominell belastning och skall innehålla DDT™-kompression.

Högtalarlådan ska vara konstruerad av träpanel av typ träfiberskiva och klädd i svart mattyg. Det ska sitta ett par metallhandtag på sidorna, och ett monteringshål för högtalarstativ ska finnas på botten. Ett svart perforerat metallgaller ska finnas som skydd för högtalarkomponenterna. Det ska finnas fyra gummifötter på lådan för placering på golv.

Yttermåtten ska vara (h x b x d) 70,0 x 46,0 x 42,9 cm, och vikten ska vara 25,4 kg. Effektbehovet ska vara ett dubbelt spänningsintervall på 100 till 120 VAC och 220 till 240 VAC, 50-60 Hz, med nominell strömförbrukning på 370 watt. Spänningsintervallen ska gå att växla med omkopplare på bakpanelen. Högtalarsystemet ska heta Peavey® modell PV®1015D.

SPECIFICATIONER FÖR PEAVEY® PV®1015D

Frekvensområde: 1 meter på axeln, svept sinus I halvrymdsmiljö, -10 dB: 43 Hz till 21 kHz

Frekvensåtergivning: 1 meter på axeln, svept sinus i halvrymdsmiljö, 63 Hz till 18 kHz (±3 dB)

Känslighet (1W/1m): 95 dB

Toppljudtrycksnivå: 121 dB

Högtalarelement: Kraftig 15-tums woofer med 2 3/8-tums högtalarspole & 1,4 kg magnet. RX™ 14 1,4-tums tweeter med titanmembran och dynamiskt kompressionselement, monterat på ett speciellt Peavey Quadratic Throat Waveguide™ 100 x 50 grader.

Nominellt täckningsmönster: 100° horisontellt x 50° vertikalt. Den vertikala huvudpolärlobens axel är vinklad nedåt 10°, vilket resulterar i att vinkelmönstret blir, jämfört med rakt fram, +15, -35°.

Elektroakustisk delningsfrekvens: 2,8 kHz

Ingångsanslutningar: Kombinerat XLR-hona/ ^1/4 -tums teleplugg, för balanserad eller obalanserad användning.

Högtalarlådans material och yta: Trapetsoidformad 15mm träfiberskiva klädd med svart matta, svart pulverlackerat heltäckande perforerat stålgaller.

Montering eller upphångning: Monteringshål av stål, 3,5 cm, för montering på stativ, fyra gummifötter för golvplacering.

OBSERVERA: Den här enheten är inte konstruerad för upphängning! Mätt (h x b x d):

Fram: 27,56 tum x 18,13 tum x 16,88 tum 700 mm x 461 mm x 429 mm

Bak: 27.56 tum x 15,38 tum x 16,88 tum 700 mm x 391 mm x 429 mm

Vikt:

25,4 kg. (56 lbs)

ELEKTRONIK- OCH FÖRSTÄRKARSPECIFIKATIONER

Sammanlagd märkuteffekt, effektförstärkare:

800 watt toppeffekt, Kontinuerlig effekt: 400 watt och 4 ohm vid mindre än 1 % distorsion

Elektronisk ingångsimpedans (nominell): 2,7 kohm balanserad (XLR eller ¼-tum), 1,35 kohm obalanserad ¼-tum.

Infraljudsfilterskydd: 24 dB/oktav roll-off

Nominell frekvensåtergivning för förstärkaren: +0, -3 dB från 20 Hz till 20 kHz Brum och brus: Mer än 90 dB under märkeffekten

Dynamikområde för DDT: Mer än 14 dB

THD och IM: Typiskt mindre än 0,5 %

Dämpningsfaktor: Mer än 400 vid 1 000 Hz, 8 ohm

Effektbehov för Peavey PV®1015D-systemet: Nominellt 370 watt, Spänning och frekvensområden: 100-120 VAC och 220-240 VAC, vid 50-60 Hz

Säkringstyp:

För användning med 100-120 VAC: Enligt internationell säkringsklassificering T6.3AL. I USA kan säkringstyperna GDC, GMC, 215, 218 och 477 i storleken kassettformat 5 x 20 mm med märkningen 6,3 A 250V användas.

För användning med 220-240 VAC: Enligt internationell säkringsklassificering T3.15AL. Detta är en säkring 5 x 20 mm kassettformat av tidsfördröjningstyp med märkning 3,15 A 250 V.

PV ^® 1015D
