BRUKSANVISNING Digitool LIVE PEAVEY

2. Behåll dessa instruktioner.

5. Använd inte apparaten i närheten av vatten.

6. Rengör endast med en torr trasa.

7. Blockera inte ventilationsöppningarna. Installera i enlighet med tillverkarens instruktioner.

8. Installera inte i närheten av värmekällor som radiatorer, varmluftsventiler, spisar eller andra apparater (inklusive förstärkare) som ger ifrån sig värme. 9. Motverka inte säkerhetsfunktionen hos en jordad stickkontakt. En jordad stickkontakt har två stift och metallbleck på sidorna. Metallblecket finns där för din säkerhet. Kontakta en elektriker för utbyte av det föråldrade vägguttaget om den medföljande stickkontakten inte passar i ditt vägguttag. 10. Skydda strömsladden från att klivas på eller klämmas, särskilt vid kontakten, grenuttag och platsen där den lämnar apparaten.

11. Använd enbart tillsatser/tillbehör som tillhandahålls av tillverkaren.

12. Använd endast med en kärra, ställ, trefot, fäste eller bord i enlighet med tillverkarens specikationer, eller som säljs tillsammans med apparaten. Var försiktig när du använder en kärra så att inga personskador uppstår på grund av att kombinationen kärra-apparat välter när den yttas.

13. Koppla ur apparaten vid åskväder eller när den inte används under en längre tid.

14. Låt kvalicerad servicepersonal sköta all service. Service krävs om apparaten har skadats på något vis, till exempel om strömsladden eller stickkontakten har skadats, vätska har spillts eller föremål har fallit ner i apparaten, apparaten har utsatts för regn eller fukt, inte fungerar normalt eller har tappats. 15. Anslut aldrig till ojordade uttag. Skriv till oss för vårt gratishäfte ”Stötrisk och jordning”. Anslut endast till en strömkälla av samma typ som enhetens märkning anger (bredvid strömsladden).

16. Om produkten ska monteras i ett utrustningsrack bör bakre stöd användas.

17. Note for UK only: If the colors of the wires in the mains lead of this unit do not correspond with the terminals in your plug‚ proceed as follows: a) The wire that is colored green and yellow must be connected to the terminal that is marked by the letter E‚ the earth symbol‚ colored green or colored green and yellow. b) The wire that is colored blue must be connected to the terminal that is marked with the letter N or the color black. c) The wire that is colored brown must be connected to the terminal that is marked with the letter L or the color red. 18. Denna elektriska apparat bör inte utsättas för dropp eller stänk och försiktighet bör iakttas så att inte föremål som innehåller vätskor, såsom vaser, placeras ovanpå apparaten. 19. Enhetens strömbrytare bryter inte båda sidor av strömkretsen. Farlig energi kan förekoma inuti höljet när strömbrytaren är i av-läget. Stickkontakten eller apparatkontakten fungerar som bortkopplingsenhet, bortkopplingsenheten ska hållas lättillgänglig. 20. Extremt höga ljudnivåer kan orsaka permanent hörselskada. Olika personer skiljer sig åt i benägenhet att få hörselskador av oljud, men i princip alla får hörselskador om de utsätts för tillräckligt höga ljud under tillräcklig tid. Den amerikanska regeringens arbetsskydds- och hälsoförvaltning (OSHA) har angivit följande maxnivåer för tillåten exponering för oljud: VARNING: När du använder elektriska produkter ska grundläggande försiktighetsåtgärder iakttas, inklusive följande: Enligt OSHA kan exponering utöver ovanstående tillåtna gränser orsaka hörselskador. Öronproppar eller skydd för hörselgången eller över öronen måste bäras när detta förstärkarsystem används för att förebygga permanenta hörselskador, om exponeringen överskrider gränsvärdena enligt ovan. För att skydda mot potentiellt farlig exponering för höga ljudtrycksnivåer rekommenderas det att personer som exponeras för utrustning som kan producera höga ljudtrycksnivåer såsom detta förstärkarsystem skyddas med hörselskydd när enheten är i drift. Längd per dag i timmar Ljudnivå dBA, långsam svarstid

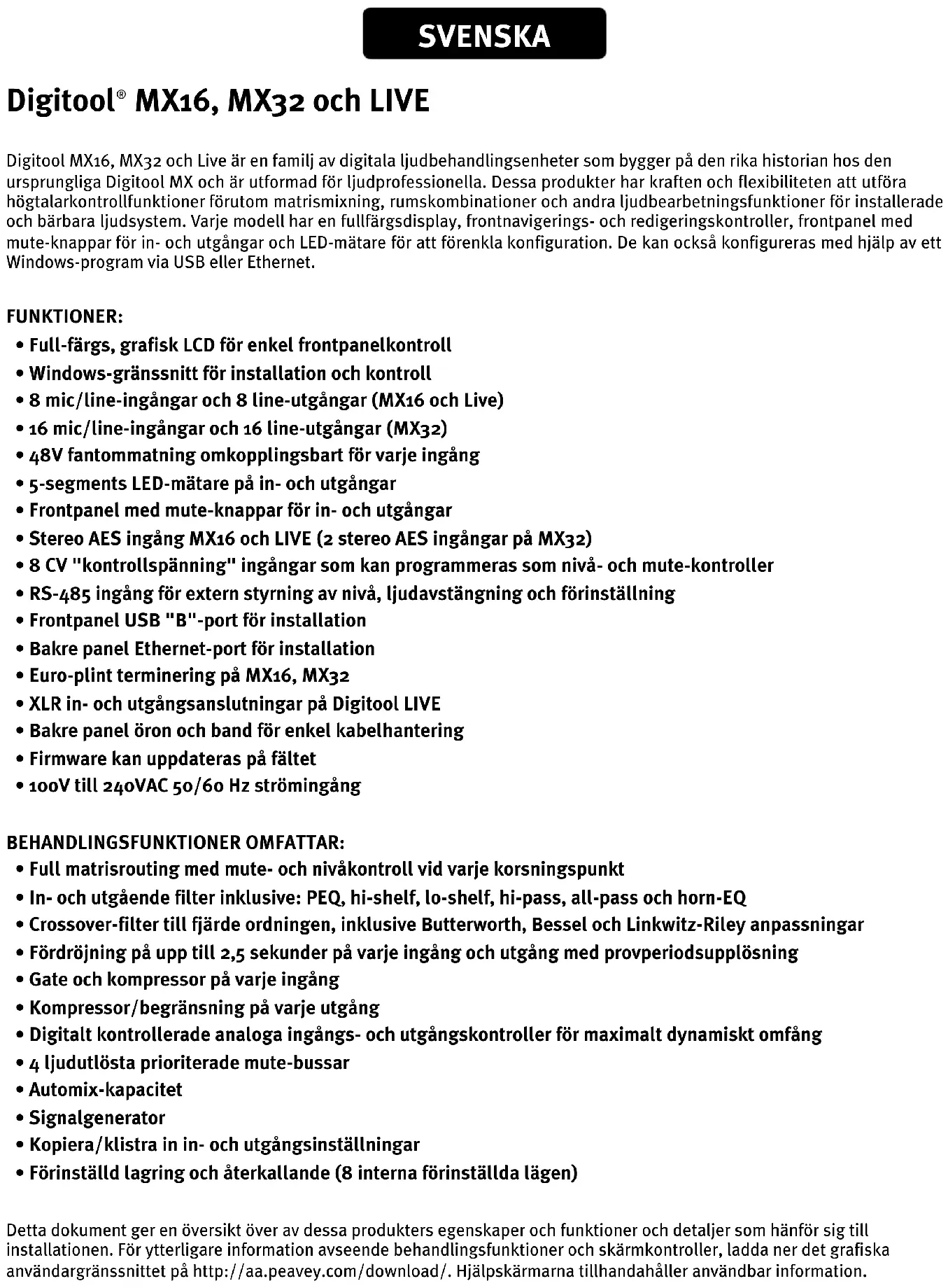

MX16, MX32 och LIVE Digitool MX16, MX32 och Live är en familj av digitala ljudbehandlingsenheter som bygger på den rika historian hos den ursprungliga Digitool MX och är utformad för ljudprofessionella. Dessa produkter har kraften och flexibiliteten att utföra högtalarkontrollfunktioner förutom matrismixning, rumskombinationer och andra ljudbearbetningsfunktioner för installerade och bärbara ljudsystem. Varje modell har en fullfärgsdisplay, frontnavigerings- och redigeringskontroller, frontpanel med mute-knappar för in- och utgångar och LED-mätare för att förenkla konfiguration. De kan också konfigureras med hjälp av ett Windows-program via USB eller Ethernet. FUNKTIONER:

• Full-färgs,grafiskLCDförenkelfrontpanelkontroll

• Windows-gränssnittförinstallationochkontroll

• 8mic/line-ingångaroch8line-utgångar(MX16ochLive)

• 16mic/line-ingångaroch16line-utgångar(MX32)

• 48Vfantommatningomkopplingsbartförvarjeingång

• 5-segmentsLED-mätarepåin-ochutgångar

• Frontpanelmedmute-knapparförin-ochutgångar

• StereoAESingångMX16ochLIVE(2stereoAESingångarpåMX32)

• 8CV"kontrollspänning"ingångarsomkanprogrammerassomnivå-ochmute-kontroller

• RS-485ingångförexternstyrningavnivå,ljudavstängningochförinställning

• FrontpanelUSB"B"-portförinstallation

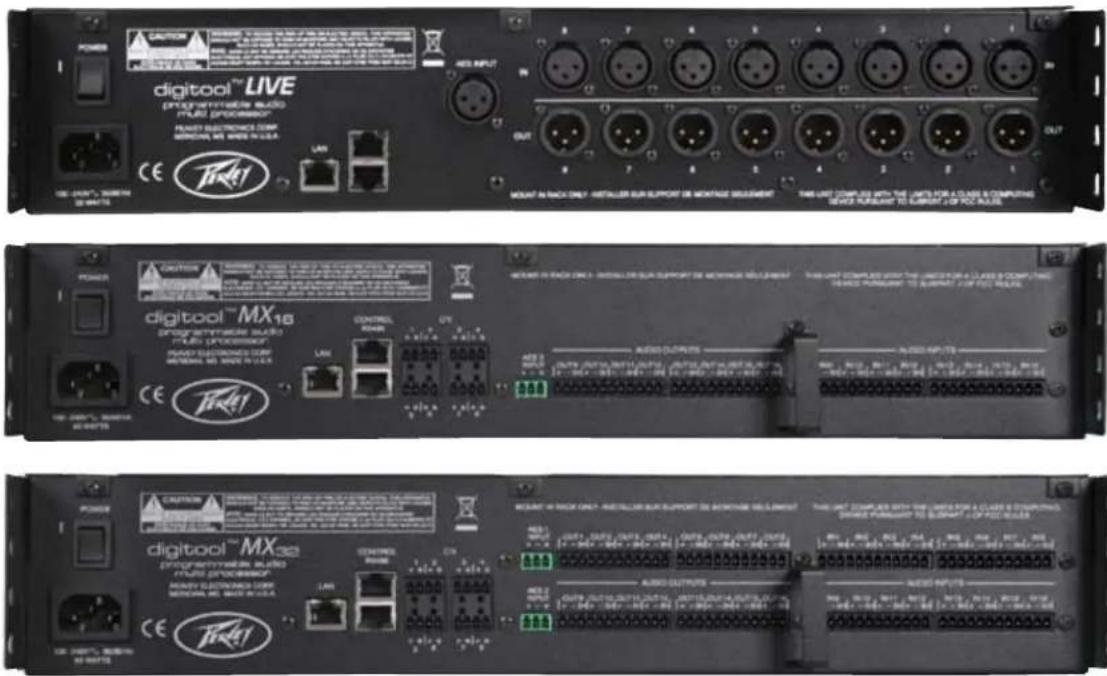

• XLRin-ochutgångsanslutningarpåDigitoolLIVE

• Bakrepanelöronochbandförenkelkabelhantering

• Firmwarekanuppdateraspåfältet

• Fördröjningpåupptill2,5sekunderpåvarjeingångochutgångmedprovperiodsupplösning

• Gateochkompressorpåvarjeingång

• Kompressor/begränsningpåvarjeutgång

• Digitaltkontrolleradeanalogaingångs-ochutgångskontrollerförmaximaltdynamisktomfång

• 4ljudutlöstaprioriterademute-bussar

• Kopiera/klistrainin-ochutgångsinställningar

• Förinställdlagringochåterkallande(8internaförinställdalägen) Detta dokument ger en översikt över av dessa produkters egenskaper och funktioner och detaljer som hänför sig till installationen. För ytterligare information avseende behandlingsfunktioner och skärmkontroller, ladda ner det grafiska användargränssnittet på http://aa.peavey.com/download/. Hjälpskärmarna tillhandahåller användbar information.Digitool

använder en 32 bitars flyttals DSP för att utföra alla signalbehandlingsfunktioner. För att uppnå optimal prestanda med denna produkt, bibehåll en stark nominell nivå under klippning vid ingången och utgången. Använd HARDWARE, ingångens SENSITIVITY kontroll medan du iakttar ingångsmätaren för att optimera ingångsprestanda. På utgångssidan, justera MATRIX LEVEL OUT medan du iakttar utgångsmätaren för att uppnå optimal utgångskonvertering. Använd HARDWARE > MAX LEVEL för att bäst matcha utgången till den produkt som drivs. Ordningen på behandlingsfunktioner i frontpanelens gränssnitt och Windows gränssnitt återspeglar den ordning dessa funktioner utförs i DSP. För ingångar är HARDWARE-funktionen alltid först, och LEVEL TO MATRIX är alltid sist. För utgångarna, är MATRIX LEVEL OUT första processen och HARDWARE är sist.

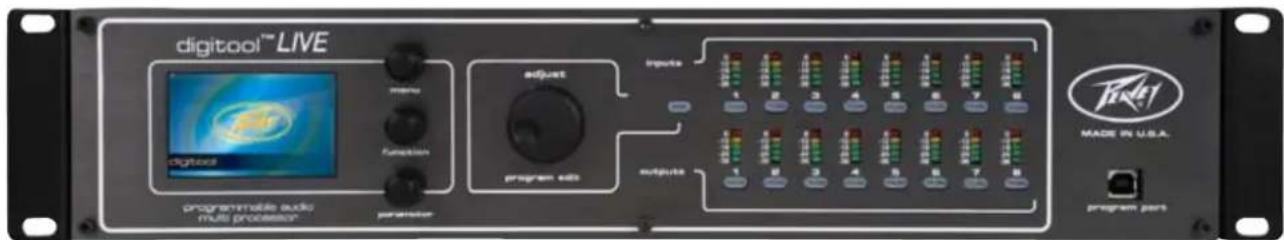

De tre givarna direkt till höger på skärmen används för att navigera i frontpanelens gränssnitt. Den övre givaren, märkt "Menu" väljer det högsta nivåvalet för redigeringsskärmarna. Dessa inkluderar UTILITY, MATRIX, INPUT 1-8 eller 1-16 och OUTPUT 1-8 eller 1-16. Den andra givaren, märkt "Function", väljer undermenyfunktionen på den valda skärmen. Till exempel kan användare välja hårdvara eller filterband på en ingång eller utgång. På matrisskärmen flyttar den markören horisontellt (ändrar ingångsval på en utgångsrad). Den tredje givaren, märkt "Parameter", väljer önskad parameter för att redigera på den valda skärmen. På matrisskärmen flyttar den markören vertikalt (ändrar utgångsval på en ingångskolumn). Den stora "Adjust" kontrollen används för att redigera den valda parametern. Med knappen Edit, som finns till höger om ratten, måste aktiveras innan Adjust-kontrollen kan användas. Detta förhindrar oavsiktlig ändring av en inställning. Av samma anledning kommer knappen Edit att återställas till av om gränssnittet inte används på flera minuter. Att trycka på Adjust-givaren utför även redigeringsfunktioner. På matrisskärmen, att trycka på givaren leder eller leder bort den valda korsningspunkten. På in- och utgångs- behandlingsskärmarna, att trycka på givaren växlar förbikopplingen av funktionen. På andra skärmar med kanaltilldelningskryssrutor som oscillator och seriell styrning, att trycka på givaren växlar tilldelningen på/ av. Färgerna på skärmen har också speciell betydelse. Blått används för att visa ett parametervärde som kan redigeras. En blå omvänd textruta anger parametern som valts för redigering. Rött indikerar en förbikoppling eller mute-funktion. Grönt anger en användar-redigerbar märkning, såsom en förinställning eller kanalnamn. Dessa märkningar skapas i UTILITIES, SAVE PRESET skärmen eller INPUTx och OUTPUTx, NAME "funktion" skärmarna. MUTE-KNAPPAR: Det finns 16 mute-knappar på framsidan av Digitool

. På MX16 och LIVE, motsvarar den översta raden ingångar 1-8 och den nedersta raden utgångar 1-8. På Digitool MX32 är knappar och mätare märkta 1-16. Ingång/utgång-knappen, på MX32 endast, avgör om mute-knappar och mätare motsvarar 16 ingångar eller 16 utgångar. Aktuell status för varje ingång eller utgång indikeras av tändning av mute-knapparna. Om knappen är mörk, betyder det att in- eller utgång inte tilldelats i mixmatrisen. Om knappen är röd, är den avstängd. Om knappen är grön, är den tilldelad och inte avstängd.MÄTARE: Som beskrivs i mute-knapp avsnittet ovan, den översta raden mätare visar ingångsnivån för de åtta ingångarna i MX16 och LIVE. På MX32, bestämmer ingång/utgångsväljarknappen funktionen för mätarna och mute-knapparna. När ingångar väljs (grön LED märkt "Inputs" är tänd), visas alla 16 ingångar samtidigt. När den gula "Outputs" LED lyser, visas alla 16 utgångar. Ingångsmätarna indikerar signalnivån efter analog till digital omvandling. Ingångsbehandlingen påverkar inte mätaravläsningen. Mätaren hjälper till att ställa in hårdvaruingångskänsligheten och refereras till digital full skala (ingångens klippunkt) av omvandlaren. "0"-LED tänds ett par dB före början av klippningen för att ge en varning i förväg om den faktiska klippningen. Ingångsmätaren påverkas inte av ingångens mute. Utgångsmätarna indikerar signalnivån strax innan omvandlingen från digital till analog. All behandling inom Digitool kommer att återspeglas i mätarnivån. Emellertid påverkar MAX OUTPUT LEVEL, HARDWARE kontrollerna inte mätaren. Mätaren visar den ungefärliga signalnivån under maxutgångsnivå inställd i hårdvaran. "0"-LED tänds ett par dB före början av klippningen för att ge en varning i förväg om den faktiska klippningen. USB-PORT: Denna port kan användas för anslutning till en dator för extern installation och kontroll av Digitool. Ett program för inställning och styrning av Digitool finns för gratis nedladdning på nätet på http:// aa.peavey.com/download/. Instruktioner för nedladdning och installation kan hittas på denna webbplats. DIGITOOLBAKREPANEL: Strömingång: IEC ingång 100-240 VAC 50/60 Hz LJUDINGÅNGAR: Alla Digitool

ljudingångar är balanserade. Ingångskänsligheten kan justeras i Input-menyn under HARDWARE funktionen. Känsligheten är kontinuerligt ställbar från linjenivå till mic. +48 V fantommatning kan även aktiveras på den skärmen. Kom ihåg att det är alltid en god idé att stänga av ingången när du aktiverar eller avaktiverar fantommatning. Obalanserade källor kan anslutas till en Digitool-ingång genom att ansluta signalen till (+) ingången och skärmen till (-). Om en jordreferens behövs för ingångskällan, kan skärmen också anslutas till jordanslutningen. Men koppla inte in +48 fantommatning på ingångar med obalanserade källor. Detta kan orsaka skada på denna källa.AES-INGÅNG: Digitool har en stereo AES/EBU-mottagare som tar emot AES3 kodat, stereo digitalt ljud. Den har en inbyggd, brett områdes, samplingsfrekvenskonverterare som kommer att acceptera vanliga ljudsamp- lingsfrekvenser upp till 192 kHz. Konvertern har ett 140dB dynamiskt område. AES-ingången kan väljas på ingångs HARDWARE skärmen i udda/jämna kanalpar. LJUDUTGÅNGAR: Ljudutgångarna är servo-balanserade. Detta säkerställer att utgångsnivån är densamma när man kör en balanserad eller korrekt ansluten obalanserad ingång. Den maximala utgångsnivån som produceras av en fullskalig digital signal, mätt i dBu, kan ställas in i OUTPUTx menyn HARDWARE skärmen. Detta justerar förstärkningen av den utgående kretsen efter digital till analog omvandling, så att dynamiskt intervall kan maximeras. Om det är nödvändigt att köra en balanserad ingång är (+) utgångsanslutningen typiskt ansluten till den mottagande produktens signalingång och skärmen till jord. (-) utgångsanslutningen skall anslutas till jord på Digitool utgångsanslutningarna. KONTROLLRS-485PORT: För enkelhetens skull, finns det två RJ-45-kontakter anslutna till Digitool RS-485 kontrollport. Denna port används för att ansluta seriella kontrollprodukter såsom Peavey Architectural Acoustics D1V och D4S. Funktionen hos dessa styrenheter är programmerad i Digitool och kan användas för att justera signalnivåer, stänga av signaler och återkalla systemförinställningar. Digitool ger begränsad effekt på den här kontakten för att försörja anslutna fjärrmoduler. Se specifikationsavsnittet för detaljer. D4S har två olika kontrollägen. "Switch mode"-kommandon används för att utföra mute-funktioner. "Trigger mode"-kommandon används för att återkalla förinställningar. D4S och D1V kan var och en betjäna 4 på varandra följande enhets-ID-nummer (Med DIP-omkopplarna på dessa styrenheter inställda på 1 kan till exempel seriell styrning av ID 1-4 styras av den modulen. Se handboken för väggstyrmodulen för detaljer). CV: Det finns åtta kontroll-spänning (CV) portar på baksidan av Digitool. Dessa ingångar har en intern spänningsförsörjning som förenklar anslutning av en extern kontroll. En omkopplare eller potentiometer (variabelt motstånd) kan vara direkt ansluten mellan (+) och GND-anslutningarna på en CV-ingång. Om en potentiometer används, är ett värde på 10 kohm eller mindre rekommenderat. Att stänga omkopplaren, ställa in potentiometern för minimalt motstånd eller att skriva in 0V ställer in den utvalda CV-kontrollen till maximal nivå eller slår på ljudet. CV-ingången kan även styras av en extern spänning. Körning på + ingång från en lågimpedans spänningskälla, åsidosätter den interna matningen så den yttre spänningen tillåts att ta kontroll. Den externa spänningskällan bör vara från 0 till +10 volt refererande till jordanslutningen. SÄKERHET: Det finns flera nivåer av säkerhet som kan aktiveras på din Digitool. Dessa inkluderar möjligheten att låsa lokal redigering, fjärredigering och frontpanelens mute-knappar. Säkerhetsinställningsskärmen finns under menyn UTILITIES. Standardlösenordet är 1234. När du låser Digitool, se till att ändra lösenordet och förvara det lösenordet på en säker plats. Om du stöter på problem, kontakta Peavey Digitool support på [e-mail] Digitool ®DIGITOOL

LJUDINGÅNGAR: Kretssystem: Balanserad Maxingångsnivå: +24dBu(bestämsavkänslighetsinställningen) Maxkänslighetförfullskala: -40dBu Källval: Mic/Line,AES-R(jämnakanaler),AES-L(uddakanaler) Känslighetsinställningar: -39dButill24dBui½dB-steg Ingångsimpedans: 24dButill-6dBukänslighetsinställning=10Kbalanserad(LINE) -7dButill-40dBukänslighetsinställning=2,2Kbalanserad(MIC) Fantommatning: +48V,aktiveratperkanal Överhörning: Bättreän70dB(@1kHz) CommonModeRejection: Bättreän70dB(@1kHz) Ekvivalentingångsbrus:(EIN) -124DBu150Ohmkälla.22Hztill22kHzoviktat ADCdynamisktområde: 109dBoviktat 112dBA-viktat LJUDUTGÅNGAR: Kretssystem: Förbättratservobalanserat. Maximalutgångsnivå: +24dBu(bestämsavutgångsnivåinställningen) Maximalautgångsnivåinställningar: 24dButill+24dBu Utgångsimpedans: 100ohm,balanserat,50ohmobalanserat DACdynamisktområde: 110dBoviktat 113dBA-viktat I/O-KONTAKTER: MX16och32: Euro-kontakt3,81mm(0,150")pluggbaranslutningsplint LIVE: XLR,Pin2Hot ANALOG INGÅNG TILL UTGÅNG: Totalharmoniskdistorsion: <.01% ingång till utgång, en kanal tilldelad, 22-22k Hz BW Frekvensåtergivning: 10Hztill20kHz+/-0,5%dB Latens: 1,7msek(analogingångtillanalogutgång) MÄTNING: Sexton5-segmentsområden: 8ingångaroch8utgångarMX16/LIVE 16ingångareller16utgångar(omkopplingsbart)MX32 Mätarnivåer(dBFS): -36DB,-24dB,-18dB(GRÖN),-12dB(GUL),0dB(RÖD) IngångsnivåertasvidADC-utgångarna,föremute. UtgångsnivåertasvidDAC-ingångarna,intepåanslutningarna. (MaximalutgångsnivåjusteringärefterDAC.) DIGITAL: Internsamplingsfrekvens: 48kHz AES-ingång: Samplingsfrekvensomvandlad.Accepterar 24kHztill192kHzsamplingsfrekvenser Fördröjning: Upptill2,5sekunderpåvarjeingångochutgångmed20,8uSupplösning. Avståndsberäkningpåfördröjningsskärmarbaseratpåljudetshastighet=1130ft/sek KONTROLL Seriell(RS-485): Halvduplex57,6kBaud,1portmed2multipledropRJ-45kontakter. +15V250mAströmtillhandahållspåkontakten.(+15Vstift4,jordstift5)Ommerströmerfordras, måstedentillhandahållasexternt. ETHERNET: 10BaseT/100BaseT,adressenärDHCPellerstatisk USB: 2,0Fullhastighet,"B"-kontakt CV-ingångar: 0till10Vmedtillfördyttrespänningellerpassivpotentiometerpåfjärr ALLMÄNT: Mått: 19"Bx13,125"Dx3,5"H(48.26cmx33.34cmx8.89cm) Leverans: 22.5"x21"x6.625"kartong,15lbs Nettovikt: 11lbs.(5kg) Växelströmingångsspänning: 100VACtill240VAC,47Hztill63Hzuniversellströmförsörjning Strömförbrukning: 20Watt(MX16/LIVE),35Watt(MX32)SUOMI Digitool
