| 产品类型 | 两路有源音箱 |
| 尺寸（高x宽x深） | 700 x 461 x 429 毫米 |
| 重量 | 25.4 公斤 |
| 电源 | 100-120 V~ / 220-240 V~, 50-60 Hz（可选） |
| 额定功耗 | 370 瓦 |
| 保险丝（100-120 V~） | T6.3AL, 5x20 毫米 |
| 保险丝（220-240 V~） | T3.15AL, 5x20 毫米 |
| 放大器 | D类带DDT压缩 |
| 峰值总功率 | 800 瓦 |
| 持续功率（4欧姆） | 400 瓦 |
| 频率响应 | 63 Hz - 18 kHz（±3 dB） |
| 灵敏度（1W/1m） | 95 dB |
| 最大声压级（峰值） | 121 dB |
| 低音扬声器 | 15英寸Sheffield，音圈2 3/8英寸，磁铁50盎司 |
| 高音扬声器 | RX14压缩驱动器，钛膜1.4英寸 |
| 覆盖角度（水平x垂直） | 100° x 50°（垂直非对称 +15°/-35°） |
| 分频频率 | 2.8 kHz |
| 输入 | 1x 母头XLR/TRS 1/4英寸复合接口，平衡或非平衡 |
| 输出 | 1x 线路输出（1/4英寸，前置电平），1x 扬声器输出（1/4英寸，用于8欧姆以上无源音箱） |
| 保护 | DDT防饱和、次声滤波器、保险丝、热保护 |
| 附加功能 | 轮廓开关（增强低音/高音）、电压选择器 |
| 箱体材料 | 15毫米中密度纤维板 |
| 表面处理 | 黑色毛毡，黑色穿孔钢网 |
| 附带配件 | IEC电源线、支架安装适配器 |
| 维护与清洁 | 清洁前拔掉电源，使用干布 |
| 安全 | 请勿打开，勿接触水或潮湿环境，使用接地插座 |
| 可维修性 | 仅限Peavey授权技术人员维修 |
常见问题 - PV 1015D PEAVEY
用户关于以下问题的提问 PV 1015D PEAVEY
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 扬声器 免费PDF格式！查找您的手册 PV 1015D - PEAVEY 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 PV 1015D 品牌 PEAVEY.
用户手册 PV 1015D PEAVEY
三角形内带有箭头闪电状符号意在敬告用户，表明产品内部有非绝缘的“危险电压”存在，而且具有足以致人触电的危险。
三角形内的感叹号意在警告用户，表明与机器的操作和维护（维修）有关的重要说明。
警告：触电危险一勿打开！
警告：为了避免触电危险，请勿打开机壳。机内无用户可以维修的部件。需要维修时，请与指定的专业维修人员联系。
警告：为了避免触电或火灾危险，请勿将本机置于雨中或潮湿之处。请勿将装满液体的物体，例如花瓶等置于本机之上。使用本机之前，请仔细阅读本操作说明书中的安全说明。
保护接地端子。设备应该连接到带有保护接地连接的电源插座。
标志参照 2002/96/EC 指令附录 IV(OJ(L)37/38.13.02.03 和 EN 50419: 2005 定义
条码符号标示新废弃物，仅适用于2005年8月13日后生产的设备
正确处理此产品。此标志表明该产品在整个欧盟区内不应该与其他家居生活废弃物一同处置。为防止因无控废弃物处置对环境或人类健康可能造成的危害，请负责地回收并促进可重复使用的物质资源。要退还旧设备，请使用退返收集系统，或联系购买此产品的零售商。他们会为环境安全回收此产品。
警告：操作电器产品时，请务必遵守基本安全注意事项，包括：
- 阅读说明书。
- 妥善保管说明书。
- 注意所有安全警告。
- 按照要求和指示操作。
- 请勿在靠近水（或其它液体）的地方使用本机。
- 本机只能用干燥布料擦拭。
- 请勿遮盖任何通散热口。确实依照本说明书安装本机。
- 请勿将本机安装在任何热源附近，例如电暖器、蓄热器件、火炉或其他发热电器（包括功率放大器）。
- 请勿破坏两脚型插头或接地型插头的安全装置。两脚型插头有两个不同宽度的插头片，一个窄，另一个宽一点。接地型插头有两个相同的插头片和一个接地插脚。两脚型插头中宽的插头片和接地型插头接地插脚起着保障安全的作用。如果所附带的插头规格与您的插座不匹配，请让电工更换插座以保证安全。
- 请勿踩踏或挤压电源线，尤其是插头、插座、设备电源输入接口或者电源线和机身连接处。
- 本机只可以使用制造商指定的零件 / 配件。
- 本机只可以使用与本机搭售或由制造商指定的机柜、支架、三角架、托架或桌子。使用机柜时，请小心移动已安装设备的机柜，以避免机会推翻造成身体伤害。
- 在雷雨天或长期不使用的情况下，请拔掉电源插头。
- 所有检查与维修都必须由指定的专业维修人员进行。如本机的任何形式的损伤都须检修，例如电源线或插头受损，有液体或物体落入机身内，曾暴露于雨天或潮湿的地方，不能正常运作，或曾掉落后损坏等。
- 不得拔出接地插脚。请写信索取免费手册《Shock Hazard and Grounding》。使用前，请仔细检查确认所使用的电源电压是否匹配设备上标注的额定电压。
- 如果本机装在机柜中，其后部也应给予相应的支撑固定。
- Note for UK only: If the colors of the wires in the mains lead of this unit do not correspond with the terminals in your plug, proceed as follows:
- 本机不得暴露于滴水或溅水中。请勿将诸如花瓶等装有液体的物体放置于本机上。
- 本机电源开关不能同时断开两端的电源，完全切断外部电源。因此当开关位于“OFF”位置时，本机外壳仍有可能带有触电的危险。电源插头或耦合器能够与设备或者电源容易分开，保证电源的完全切断，从而保证安全。
- 声压级较高的噪音容易造成听力的永久性损失。因噪声而造成的听力损失程度，个体间的差异较大，但几乎每个人在声压级较高的噪音环境里一定时间，都会有不同程度的听力损失。美国政府职业安全与保健管理局（OSHA）就此规定了下列容许噪声级：
每天持续小时数 声压级（dBA）慢反应
| 8 | 90 |
| 6 | 92 |
| 4 | 95 |
| 3 | 97 |
| 2 100 | |
| 112 | 102 |
| 1 105 | |
| 12 | 110 |
^1/_4 或更少 115
据 OSHA, 任何超出以上所允许的范围，都会造成部分听力的损失。使用本功放系统时，必须佩戴如耳塞等保护耳朵的器件，防止长时间处于上述限制级以上的环境而引起永久性听力受损。本机运行时，如果超过上述所规定的最大限制，为了抵御较高的声压对于听受损所造成的潜在危险，建议使用诸如功放系统等引起高声压级噪声的所有人均佩戴保护耳朵的器件。
请妥善保管本说明书！
중요 안전 지침

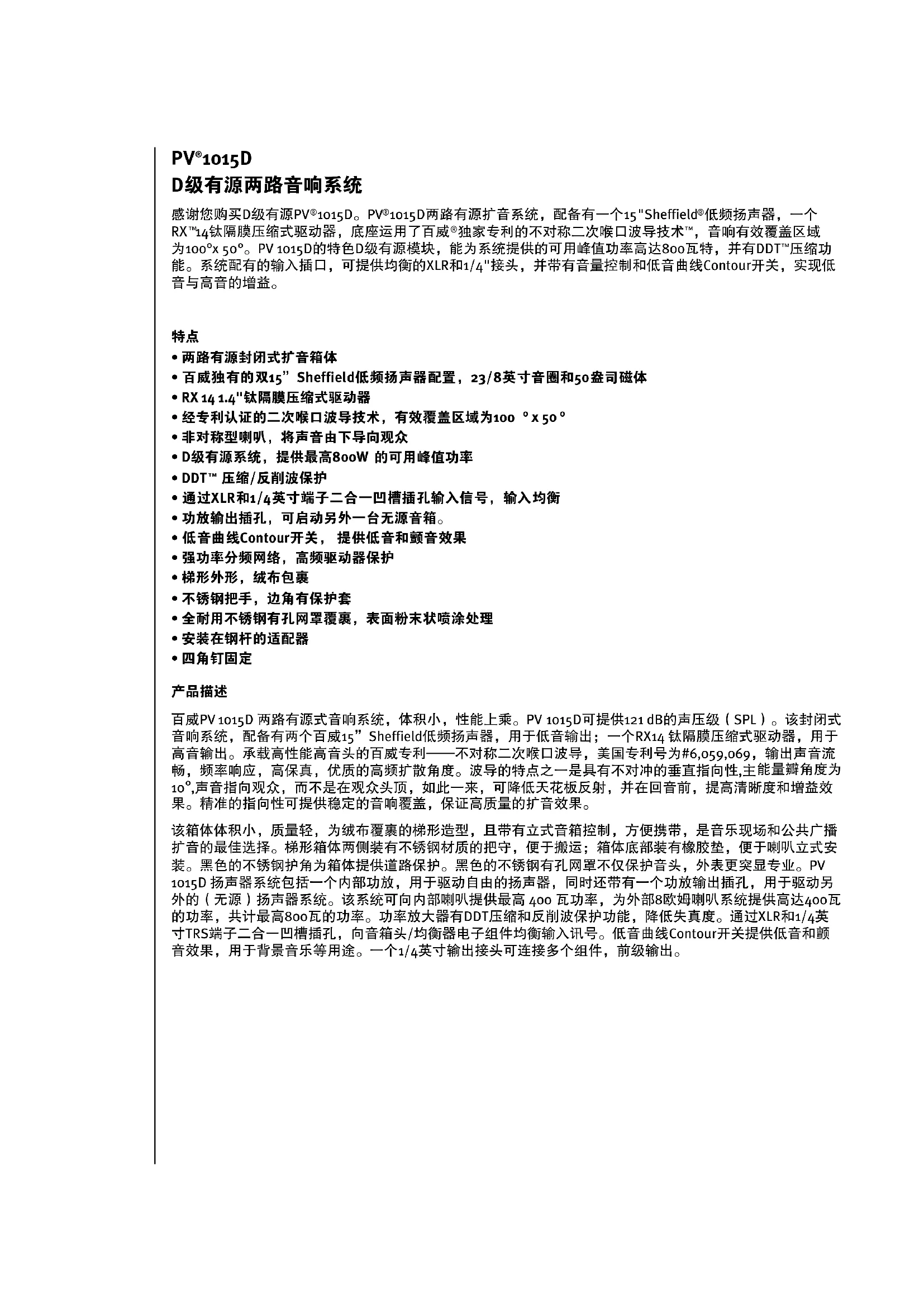

感谢您购买D级有源PV ^® 1015D。PV ^® 1015D两路有源扩音系统，配备有一个15"Sheffield ^® 低频扬声器，一个RX ^™ 14钛隔膜压缩式驱动器，底座运用了百威 ^® 独家专利的不对称二次喉口波导技术 ^™ ，音响有效覆盖区域为100°×50°。PV 1015D的特色D级有源模块，能为系统提供的可用峰值功率高达800瓦特，并有DDT ^™ 压缩功能。系统配有的输入插口，可提供均衡的XLR和1/4"接头，并带有音量控制和低音曲线Contour开关，实现低音与高音的增益。
特点
- 两路有源封闭式扩音箱体
- 百威独有的双15” Sheffield低频扬声器配置，23/8英寸音圈和50盎司磁体
- RX 14 1.4"钛隔膜压缩式驱动器
- 经专利认证的二次喉口波导技术，有效覆盖区域为 100^ × 50^
- 非对称型喇叭，将声音由下导向观众
- D级有源系统，提供最高800W的可用峰值功率
- DDT™ 压缩/反削波保护
- 通过XLR和1/4英寸端子二合一凹槽插孔输入信号，输入均衡
- 功放输出插孔，可启动另外一台无源音箱。
- 低音曲线Contour开关，提供低音和颤音效果
- 强功率分频网络，高频驱动器保护
- 梯形外形，绒布包裹
- 不锈钢把手，边角有保护套
- 全耐用不锈钢有孔网罩覆裹，表面粉末状喷涂处理
- 安装在钢杆的适配器
- 四角钉固定
产品描述
百威PV1015D两路有源式音响系统，体积小，性能上乘。PV1015D可提供121dB的声压级（SPL）。该封闭式音响系统，配备有两个百威15”Sheffield低频扬声器，用于低音输出；一个RX14钛隔膜压缩式驱动器，用于高音输出。承载高性能高音头的百威专利——不对称二次喉口波导，美国专利号为#6,059,069，输出声音流畅，频率响应，高保真，优质的高频扩散角度。波导的特点之一是具有不对冲的垂直指向性，主能量瓣角度为 10^ ，声音指向观众，而不是在观众头顶，如此一来，可降低天花板反射，并在回音前，提高清晰度和增益效果。精准的指向性可提供稳定的音响覆盖，保证高质量的扩音效果。
该箱体体积小，质量轻，为绒布覆裹的梯形造型，且带有立式音箱控制，方便携带，是音乐现场和公共广播扩音的最佳选择。梯形箱体两侧装有不锈钢材质的把守，便于搬运；箱体底部装有橡胶垫，便于喇叭立式安装。黑色的不锈钢护角为箱体提供道路保护。黑色的不锈钢有孔网罩不仅保护音头，外表更突显专业。PV 1015D扬声器系统包括一个内部功放，用于驱动自由的扬声器，同时还带有一个功放输出插孔，用于驱动另外的（无源）扬声器系统。该系统可向内部喇叭提供最高400瓦功率，为外部8欧姆喇叭系统提供高达400瓦的功率，共计最高800瓦的功率。功率放大器有DDT压缩和反削波保护功能，降低失真度。通过XLR和1/4英寸TRS端子二合一凹槽插孔，向音箱头/均衡器电子组件均衡输入讯号。低音曲线Contour开关提供低音和颤音效果，用于背景音乐等用途。一个1/4英寸输出接头可连接多个组件，前级输出。
应用
除了作为扩音设备以外，百威PV®1015D还有其他多种用途，例如用于公共演讲、侧面音箱系统、卡拉OK、和音乐播放。百威PV 1015D线性电平输入的主要信号来源可以是，扩音混音调音台，或CD播放器，或MP3播放器。
底部面板
PV® 1015D有一个电压调节器，输入电压调节范围为100VAC\~120VAC至220VAC\~240VAC，适用于频率为50或60赫兹。一般情况下，已根据您的使用地电压条件预先设置好。
务必检查电压选择开关的状态，查看是否与当地采用的电源电压相匹配。若不符合，请将电压调节至正确的数值，步骤如下。
调试PV 1015D电压范围
第一步，确保PV 1015D未接通电源，且开关(3)处于关闭(OFF)档位。
第二步，适当拧松电压选择开关(1)上透明开关保护套的螺丝，能卸下透明开关保护套即可。无需完全拧下螺丝！
从电压选择开关上，卸下塑料透明保护套。
接下来，选取小号的一字型螺丝刀，将红色选择开关拨向另一边。此时，可以看到红色滑块上的电压数值，即为您已选择的电压。
放回塑料透明保护套，至于之前的两枚螺丝之下，一手固定塑料透明保护套的位置，一手拧紧其中一枚螺丝。拧紧另一枚螺丝，确认两枚螺丝都已拧紧。
使用相应可承受电流值的保险丝。若输入电压范围在100VAC\~120VAC内，使用参数为6.3A、250V，尺寸为5×20mm的熔断式延时性保险丝，符合国际保险丝分类T6.3AL。若输入电压范围在220VAC\~240VAC内，使用参数为3.15A、250V，尺寸为5×20mm的熔断式延时性保险丝，符合国际保险丝分类T3.15AL。
按照您使用地电压条件，完成以上电压调试和保险丝设置之后，现在可以将IEC电源线插入接口(2)，打开电源开关(3)，接通电源，打开PV ^® 1015D音响系统。
IEC电源线接口
该接口专为IEC电源线设计（一般已按照您的使用地，配备好相应的插头），为设备提供交流电。
为了您的自身安全和设备的使用安全，请仔细阅读本说明书。
请勿拆除任何设备上的接地脚。接地脚的安装是为了您自身的安全。若插座未安装接地脚，需要安装合适的接地转换器，且第三条电线应做好接地安装为防触电或火灾于未然，请确保调音台和其他所有相关设备都已做好接地。
FUSE
为防止电流过载和避免短路状况，本设备使用缓动式保险丝，尺寸为5×20 mm，承受电压为250V。保险丝位于保险丝盒的盒帽内，位于总开关的左侧。若保险丝损坏，必须替换相同型号、相同参数的保险丝，以避免损坏设备，避免保修失效。
PV ^® 1015D 使用的保险丝可用尺寸为5 x 20 mm,承受电压为250V的延时性保险丝。
在100\~120VAC的电压中使用时，必须使用承受电流为6.3A的保险丝。在美国，可以使用型号为GDC，GMC，215，218和477的熔断式保险丝，尺寸为5×20mm，承受电流为6.3A，承受电压为250V。
在220\~240VAC的电压中使用时，应使用的保险丝参数应为3.15A和250V，且必须符合国际保险丝分类T3.15AL。
若本设备保险丝多次更换，多次损坏，请不要再更换新的保险丝。请将设备送到合格的服务中心修理。
更换保险丝时，请先从IEC插口(2)中拔出IEC电源线。
取下保险丝盒(2a)的盒帽, 将一字型螺丝刀的尖端插入保险丝盒帽槽。推压盒帽, 逆时针旋转, 取出盒帽。吹制成的保险丝应与盒帽一起被取出。取下吹制成的保险丝, 并换上新的保险丝。新保险丝应符合以上说明。接下来, 正确安装新保险丝, 重新装好保险丝盒帽, 顺时针拧入, 确保安装到位。在将IEC电源线重新插入IEC接口前, 请检查总电源开关处于关闭(OFF)档位。这样, 接入IEC电源线时, 间歇的触碰也不会损坏功率放大器或保险丝。最后, 重新接入IEC电源线, 现在可以打开电源开关, 启动设备。
ON/OFF SWITCH
该摇杆式开关状态为开(ON)时，为PV ^® 1015D提供交流电。
SPEAKER OUT JACK
在额定阻抗不低于8欧姆且灵敏度与PV1015D扬声器系统相似的前提下，该接口可以将全频程无源扬声器连接到PV®1015D的内部功放。理想状况下，该扬声器为被动式PV1015。但是，也可以使用其它8欧姆、且其额定灵敏度约为95分贝的无源全频程扬声器。增加的扬声器系统可以帮助提高覆盖范围。扬声器的音量等级与PV1015D的音量进行同时控制，因此需要采用相似灵敏度的扬声器系统。
安装内嵌式高频滚降，如PV118 Sub，还可以驱动8欧姆的阻抗无源次重低扬声器。

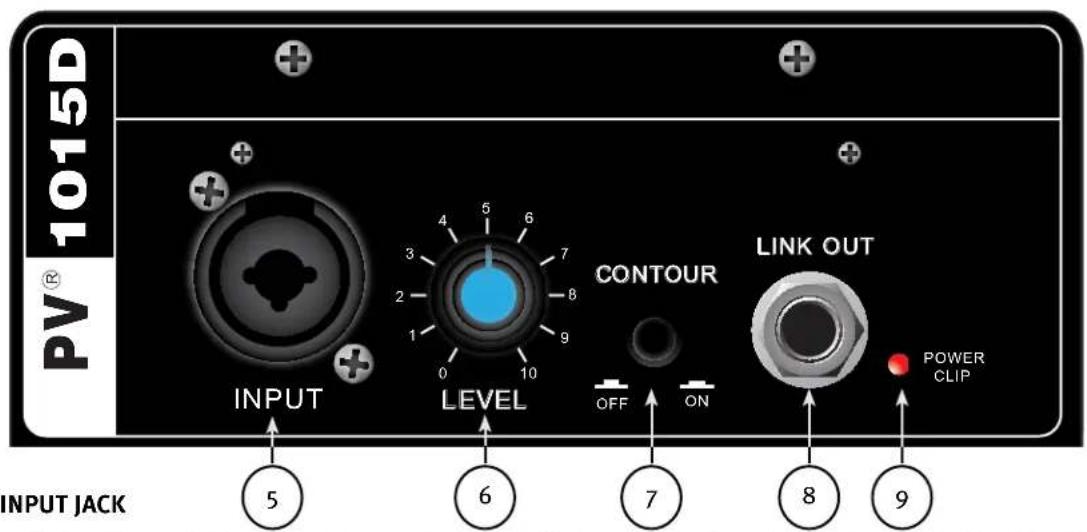

顶部面
线性电平输入为中等阻抗型。接口(5)为XLR和1/4英寸TRS接头二合一的凹槽插口，可向其提供均衡或不均衡的输入信号。
LEVEL
控制音响系统输入端口(5)的增益（音量）调节。
CONTOUR SWITCH
Contour开关在超频时提供温和的加强音，让低音回放更加的悦耳。不得在音量大的时候采用Contour，因此时不需要加强音。
LINK OUT
Link Out 为1/4"前级发送，用于连线多个PV ^ 1015D音箱。此种情况下，Link Out连接到PV扬声器组中下一台PV ^ 1015D麦克风/线（5）输入的1/4"连接口。每个扬声器可通过自身的电平控制（6）调节。该输出还可用于驱动一台邻近的功放重低音音箱，如PV 118D低音炮，设置PV 118D低音炮电平控制与PV 1015D的音量相匹配。
（当电源开关打开时（3））当电子设备接通电源时，该灯发出绿光。当出现功放消波时发出红光。
小心
进行任何操作前，必须将本机与交流电源断开。所有维修事项，请咨询合格的维修人员。
注意：切勿悬吊本机！
后面板上聚集的热量可能会烫手。切勿阻塞或遮盖散热器，以便通风。
切勿将 PV ^® 1015D 的输入与功放的输出连接。输入端应由线性电平强度信号驱动。
若要将麦克风与系统连接，设置麦克风电平时务必确保麦克风原理喇叭正面，否则反馈声音会过大。另外，还可能损坏系统。
切勿拆除保护性金属罩。
警告：PV 1015D 非常高效，功能强大！此音箱系统可能会对听力造成永久性伤害！设置高音量时，务必小心谨慎！
该系统不会出现失真或明显的衰竭，因此声级可能看起来比实际的要低很多。该系统在远离喇叭1米处的地方，其声压级可超过 121 dB。
PV 1015D接入交流电
PV 1015D 随机提供一根 6 英尺长用于 IEC 连接的交流电源线。如果功放喇叭采用延长线或插线板，务必确保其质量良好，且电流容量足够大，以保证安全，最大化 PV ^® 1015D 的功率输出能力。切勿采用连接 PV ^® 1015D 的相同延长线连接任何其他设备。
PV 1015D接入信号
将PV ^® 1015D接通信号的方法有多种。
输入插孔（5）提供均衡的线性电平输入，允许使用1/4"耳机插头、标准单端插头（tip-sleeve）或标准的TRS（套筒）型插头或XLR公插头。
本机处于“开机”状态，且电平开启时，不得将电缆插入插孔中！
当配备标准屏蔽单端1/4"耳机插孔的电缆使用正常，且输入插孔（5）的均衡输入电路具有一定抗干扰性时，采用TRS1/4"耳机插头或XLR插头的均衡电缆具有超强的抗干扰性和超强性能。有时候，因严重的干扰问题，建议断开PV®1015D终端上平衡电缆的屏蔽接地。请仔细任何输入变化，在插拔电缆前或变更接地前，始终将音量调低。
针对PV 1015D，应采用高质电缆，因为这些电缆屏蔽性和材质更佳，且具长期可靠性较高。通常，最好在连接PV 1015D的输入前预留一些空间，并用胶带将线缆捆牢，或将线缆从线缆护罩中穿过，以防止踩踏或当设备立式安装时将PV 1015D拉倒。
电平控制调节
PV 1015D 配备了电平控制（6）功能，方便用于各种不同场合。将电平控制顺时针旋转到底，得到最大增益，在最大额定功率下，输入灵敏度是 0.650 V RMS。通过混频器驱动 PV 1015D 时，如果将电平控制调制到一半或更低程度，可能会降低输入灵敏度。PV 1015D 现在能更好地与典型功放器的灵敏度相匹配。
如果混频板显示其输出信号出现削波，那么PV ^® 1015D的功率能力都不能得到有效利用。在信号到达PV 1015D之前信号发生削波不适宜。降低混频器的输出电平，并调高PV 1015D上的电平控制器。
PV ^® 1015D 中的功放器配备有DDT ^™ 和LED指示灯，以显示 DDT ^™ 处于运行状态。如果声音听起来十分压抑，检查此指示灯；如果该指示灯闪烁红灯较平时频繁，那么混频器的激励电平（或 PV1015D 的电平控制）需降低。
第一次打开音响系统时，首先打开所有上游电子设备，然后再打开PV1015D，且将其电平控制逆时针旋转到底（一直到底）。将混频器的输出电平控制调到最小，开始检查，然后设置PV1015D的电平控制，将其慢慢调高，达到所需设定值（起点应在1/3处）。
使用喇叭输出插孔
PV 1015D 后面板上带有一个喇叭输出插孔，一个1/4”耳机插孔输出。外部全频无源音箱系统（例如PV 1015）可接入此插孔，通过内部功放带动。该外部喇叭的电阻必须为8欧姆或更高。不得将4欧姆喇叭接入此插孔可能会导致功放关闭。电阻标称值不得低于8欧姆。
使用此插孔时，为了得到最佳效果，连接到此插孔的外部喇叭应具有与PV1015D相似的灵敏度，在1W/1M时，灵敏度在95 dB左右。如果外部喇叭具有较高灵敏度，其声音将比PV 1015D大，因此难以平衡房间内的声音。如果外部喇叭具有较低灵敏度，不论的电平控制设置如何，其声音都将比PV 1015D小。
另外需注意的是，外部喇叭应放置在较远位置，从而增加室内声音整体覆盖度，尽量降低因两个喇叭相隔较近而发射相同信号所造成的干扰。最好将外部喇叭放置在远离 PV 1015D 20-25 英尺的地方。例如，PV 1015D 放置在室内一侧，而外部喇叭放置在另一侧。
使用无源附加低音炮
只要标称阻抗为8欧姆或以上，带有内置高频衰减的无源低音炮（通常指称为“附加”低音炮）也可使用此输出连接。
PV 118 低音炮恰在此类，因此可通过此输出插孔连接。通常，低音炮越挨近 PV 1015D，其效果更佳，PV 1015D 将加强低音输出。因 PV 118 低音炮带有一个内置导向杆，可为 PV 1015D 安装杆架，因此使用 PV 1015D 时，使用 PV 118 低音炮就非常方便。
使用带有源低音炮的PV ^® 1015D
有源低音炮通常带有内置电子分音，可将高通滤波信号（降低低频滚降）输送至高频音箱。PV118D低音炮就是此种类型的低音炮。使用带有此类型有源低音炮的PV1015D时，首先将混频器中的信号或信号源输入有源低音炮输入，然后信号从标志“THRU/HPF”的组合插孔中出来，再将该信号送至PV1015D输入插孔中。在PV118D低音炮上，按下最左边标识THRU/HPF的按钮，以接通高通滤波器（HPF）。对于其他有源低音炮，如果具有类似的高通滤波功能，根据制造商的说明书将信号发送至或传送出低音炮中，该说明书内容应与上述说明类似。
使用带有立式音箱的PV ^® 1015D
PV ^® 1015D底部带有一个支架孔座，可将系统安装在直径为13/8”（36mm）的标准立杆上。
使用支架或立杆时，务必注意下列几点：
A. 检查支架或立杆的规格，确保其能支撑PV1015D（56 lbs./25.4 kg）的重量，并遵守支架制造商规定的所有安全说明，包括支架的额定最大高度。
B. 始终将支架放置在平坦、水平且稳定的表面上；务必根据制造商的说明书要求将支架脚全部展开。
C. 尽量确保支架脚朝向适当，避免绊倒支架附件的事物或人。支架脚不得阻塞门口或走廊。
D. 理顺线缆，避免踩踏或将音箱翻倒。使用管带、电缆槽或护罩或其他合适的固定/遮盖物时，应小心谨慎。
E. 将音箱安装在支架上或从中拆除时，若有可能应由一个帮手在旁。这需要集中注意力，将PV_115D音箱系统抱住，然后将支架孔座对准支架杆。同时，将PV®1015D从支架杆上移走时，若有一人向下握住音箱支架和立杆非常有用，这样可以防止将立杆随PV1015D一起拉出。
F. 在室外使用支架时，切勿在支架上或PV®1015D音箱系统上黏贴横幅或旗帜，因为强风可能会音箱吹翻。如果是在多风环境，应谨慎，最好加重或锁住支架脚，防止PV®1015D音箱系统被吹翻。
故障维修
没有输出
首先，确保本机接通交流电，且已开机。确保 Power/Clip（电源/削波）LED(9)指示灯显示为绿灯。如果不是，确保ON/OFF开关（3）在“开”位置，并检查IEC电源线连接（2），务必保证该电源线全部插入。确保交流线插入可行的交流插座中。最后，检查保险丝（2a）。（参见后面板：安全说明保险丝部分。）
一旦确定本机接通交流电后，检查PV1015D是否接通信号。临时断开连接输入的电缆，将其与其他可以复制信号的设备（例如功放器和音箱）。如果通过此方法可以产生信号，确保所有音量控制都调制到令人满意的水平（1/3到一半）。
如果 PV1015D 受到阳光直射或过热，可能会激发内置热保护。在此种情况下，电源/削波指示灯将显示为红灯。此时，关闭 PV1015D，并让其冷却足够长时间。
如果还是没有输出，联系您授权的百威®经销商或百威国际服务中心。
杂声或嗡鸣声
如果PV1015D产生杂声或嗡鸣声，可能与交流插座有关。可将PV1015D插入不同的交流插座中。有时候，如果混频器和 PV^®1015D 使用不同的交流电路（断路器），可能会产生杂声。
确保屏蔽线缆已用于将信号发送至 PV1015D 输入。如果带有 1/4" 插头的音箱线缆用作输入线缆而不是屏蔽线缆，有可能会出现杂声或嗡鸣声。
不得取消或折断交流插头上的第三根线（接地插头）。
嗡鸣声可能与接地回路有关。建议仅通过断开插头处的屏蔽电缆来将PV1015D终端的平衡电缆断开屏蔽接地。仔细检查任何输入变化，在插拔电缆前或变更接地前，首先调低电平控制。
查看调光器与PV1015D、混频器或任何源设备不在相同线路上。如果使用调光器，有必要将其调至“全开”或“全关”，以消除或降低嗡鸣声。这是典型的交流配线/调光灯干扰问题，不是PV1015D的设计缺点。
声音失真或模糊
首先，确保混频器（信号源）未发生削波或过载。确保PV1015D上的电平控制（6）未设置过低。查看输入插头全部插入PV1015D后面板的输入插孔中（5）。
确保功放的输入未插入PV1015D上的输入插孔（5）中。如果使用延长线向本机提供交流电源，务必保证其具有足够的电流容量，且不用以向任何其他设备供电。
PV 1015D 带有一个Contour 开关（7），用以对低电平播放增强低音和高音。如果Contour开关啮合时，从外部向PV 1015D增加了过多的额外低音增强或高频增强，可能会导致高声压级过早过载。将Contour旋钮旋至“关闭”，即在停止位置，并降低外部（混频器、支架）的EO值，再查看是否消除了失真。
最后，应认识到虽然PV1015D功能强大且具有高输出，但也具有有限性，可能需要其他动力装置（或低音炮）来提供足够的声音输出或覆盖。在此种情况下，将混频器电平调低一点，再查看是否达到最佳效果。
如果检查了所有上述事项以及任何其他您可想到的，系统还是有问题，请咨询记录所有情况，并咨询您的百威®经销商。
维护与保养
PV ^® 1015D 是一款坚固耐用产品，如果维护得当，可多年稳定地使用。使用时，运用常识和判断力，并仔细阅读安全警告，以避免出现危险工况。
进行任何操作前，必须将本机与交流电源断开。所有维修事项，请咨询合格的维修人员。
阳光/热量
避免过久暴露在直接太阳光照射下，否则可能会导致本机过热而关闭。
在极热条件下操作也会导致热关机。
切勿将本机存放在极热或极冷或极度潮湿的条件下。使用前，务必让本机达到室内温度。
清洁
接通电源插座或开机时，不得清洁PV1015D。当本机完全断开交流电源时，使用干布或塑料鬃刷清除泥土或其他污渍。切勿使用强溶剂，否则将可能损害机壳。切勿将任何液体侵入PV1015D中。
建筑和工程规范
该有源音箱系统的频率响应应在63 Hz至18 kHz之间。在1米距离外测量时，且在全输出条件下，如果失真听不出来，并以音乐为声源，则声压级最高值应达到121 dB。该系统应采用重型15"百威®Sheffield®型低音扬声器，以及配置在一个恒定指向号角上的Peavey RX™14钛膜压缩式驱动器高频扬声器。标称辐射图应是水平面上100度，垂直面上50度。垂直面辐射几何图应不堆成，+15,-35°。
该有源音箱系统应佩戴一个中间阻抗输入连接器，由后面板上的一个组合式母XLR和1/4"RTS耳机插孔构成。后面板上的输出连接应包括一个供外部连接的1/4"耳机插孔，该插孔为串联多个PV1015D提供前级控制信号，以及一个1/4"耳机插孔喇叭输出，最小载荷为8欧姆。电平控制位于输入插孔旁。Contour开关按钮在电平控制器旁边，啮合时可以增强低音和重音，以在地电平下提升听觉享受。
该系统功放的未滤波频率响应在20 Hz至20 kHz之间，与额定功率的偏差不超过+0,-3 dB，阻尼因数大于400 @ 1 kHz时的8欧姆，嗡鸣声和噪音在低于额定功率时小于90 dB，且THD和IMD皆小于0.5%。该功放可以持续向4欧姆标称负载输出400W功率，也带有DDT™压缩功能。
箱体应由MDF型木板制成，由黑地毯遮盖。两侧应配置一对金属把手，且底部应设有立式适配器，用于音箱立式使用。音箱应配置黑色多孔金属格栅，用于保护音箱部件。机箱应带有4个橡胶退，用于地面立式使用。
外部尺寸应为27.56"(高)*18.13"(宽)*16.88"(深)，重量为56磅。电源为双范围电压，范围分别是100-120VAC和220-240VAC，频率为50-60 Hz，标称耗电量为370瓦。电压范围可通过后面板上的开关选择。该音箱系统称为百威PV 115D型音箱系统。
频率范围：1/2空间环境中，轴上1米，扫频正弦，-10dB：43 Hz至21 kHz
频率响应：1/2空间环境中，轴上1米，扫频正弦，63 Hz至18 kHz (±3 dB)
灵敏度(1w/1m): 95 dB
最大声压级峰值: 121 dB
变换器：重型15"低音扬声器，带有23/8"音圈和50盎司磁体。RX14 1.4"钛膜动态压缩式驱动器，采用百威专有的100°X 50°二次喉口波导技术™。
标称覆盖图：水平 100^ X垂直 50^ 垂直主极性波瓣轴角下降 10^ ，致使向前的角状图形为+15,-35°。
电子原音交叉频率：2.8 kHz
输入连接：一个组合母XLR/1/4"耳机插孔，提供均衡或非均衡操作。
箱体材料&饰面：梯形、黑地毯覆盖的15mm MDF，黑色粉末覆层全长多孔钢格栅。
安装或悬挂：钢制13/8"支架孔座，用于立式安装，四个橡胶腿针对地面使用。
注意：切勿悬吊本机！
尺寸（高x宽x深）：
正面：27.56m.X 18.13英寸x16.88英寸
700 mm x 461 mm x 429 mm
背面：27.56 英寸 x 15.38 英寸 x 16.88 英寸
700 mm x 391 mm x 429 mm
重量：
56磅 (25.4 kg)
电子设备和功放规格：
功放额定功率，总功率输出：
可用功率峰值800瓦持续功率400瓦转4欧姆@小于1%失真
电子输入阻抗（标称）：2.7 k欧姆 均衡(XLR 或 1/4")，1.35 k欧姆非均衡 1/4".
次声过滤保护：24分贝衰减
标称功放频率响应：+0,-3 dB，频率在 20Hz 至 20kHz 范围内；嗡鸣和噪声：大于90 dB，低于额定功率
DDT 动态范围：大于14 dB
THD 和 IM: 一般小于0.5%
阻尼因数：大于400@1000 Hz, 8欧姆
百威 PV®2015D 系统功率要求：标称 370 瓦，电压和频率范围：100-120 VAC 和 220-240 VAC，50-60 Hz
保险丝类型：
针对 100-120 VAC 条件下使用：国际保险丝类别 T6.3AL。在美国，可以使用型号为 GDC，GMC，215，218 和 477 的熔断式保险丝，尺寸为 5 x 20 mm，承受电流为 6.3A，承受电压为 250V。
针对220-240VAC条件下使用：国际保险丝类别T3.15AL。该保险丝为熔断式5×20 mm延时型保险丝，电流电压额定值为3.15安培、250伏特。
