Tipo de producto	Enfriador evaporativo
Marca	Master
Modelo	BC 341
Principio de enfriamiento	Evaporación natural de agua a través de un panel de celulosa
Alimentación eléctrica	220-240 V ~ 50 Hz (según placa de características)
Conexión de agua	Conexión roscada 1/2", presión máx. 3 bar
Capacidad del depósito	No especificada
Temperatura de uso	Aire: 18°C a 45°C; Agua: <45°C
Funciones del panel de control	ON/OFF, SPEED (velocidad ventilador), COOL (modo enfriamiento), TIMER (temporizador), SWING (oscilación, según modelo)
Control remoto	Incluido (con mismas funciones)
Velocidades de ventilación	Múltiples (ajustables mediante botón SPEED)
Temporizador	Encendido y apagado retardados (programable)
Oscilación de las aletas	Vertical automática (según modelo)
Panel evaporativo	Celulosa, desmontable para limpieza
Filtro de aire	Según modelo, lavable con detergente neutro
Filtro de bomba	Lavable con agua corriente, reemplazable
Mantenimiento diario	Vaciar y enjuagar el depósito, inspeccionar los paneles
Mantenimiento mensual	Limpieza profunda: desmontaje de paneles y filtro de bomba
Seguridad	Apagado automático en caso de depósito vacío (pitido sonoro), protección contra humedad, distancia mínima 0,5 m de paredes
Piezas de repuesto	Paneles evaporativos, filtro de aire, filtro de bomba, control remoto (original)
Reparabilidad	Intervenciones reservadas a un centro de asistencia autorizado
Peso	No especificado
Dimensiones	No especificadas
Garantía	Garantía legal de conformidad (según país)

Preguntas frecuentes - BC 341 Master

¿Cómo encender y apagar el enfriador de aire?

Presione el botón ON/OFF / POWER para encender o apagar el aparato. Asegúrese de que el depósito contenga agua limpia antes de ponerlo en marcha.

¿Por qué el aparato emite un pitido sonoro?

El pitido sonoro indica que el depósito de agua está vacío y que el aparato funciona en modo solo ventilación. Presione el botón COOL para desactivar el pitido y reducir la velocidad del ventilador.

¿Cómo ajustar la velocidad del ventilador?

Use el botón SPEED en el panel de control o el control remoto para aumentar o reducir la velocidad de ventilación.

¿Cómo usar la función de temporizador (TIMER)?

Para un encendido retardado: con el aparato encendido, presione varias veces TIMER hasta la hora deseada (parpadeante), luego apague. Para un apagado retardado: con el aparato encendido, ajuste la hora de la misma manera.

¿Con qué frecuencia debo limpiar el enfriador?

Se recomienda un mantenimiento diario (vaciado y enjuague del depósito, inspección de los paneles). Se debe realizar una limpieza profunda (desmontaje de paneles, filtro de bomba) al menos una vez al mes.

¿Cómo limpiar los paneles evaporativos?

Retire los paneles (después de desconectar el aparato) y rocíe agua a baja presión. No use productos químicos ni objetos punzantes. Si están dañados, reemplácelos por piezas originales.

¿Qué hacer en caso de fuga de agua?

Verifique que el tapón de drenaje esté bien cerrado y limpio. Si la fuga persiste, el depósito o el panel puede estar dañado: contacte al centro de asistencia autorizado.

¿Puedo usar agua del grifo?

Sí, pero se recomienda usar agua de acueducto o tratada (directiva 98/83/CE). La dureza ideal es inferior a 15°f. Para evitar depósitos, vacíe el depósito si el aparato no se usa durante varios días.

¿Cómo conectar un higrostato externo?

Conecte el higrostato en serie en el enchufe de alimentación. Maneja el encendido/apagado automático. Después de una intervención, el aparato se reinicia con los ajustes anteriores, excepto el temporizador que vuelve a modo de espera.

¿Qué hacer si el aparato no se enciende?

Verifique la conexión eléctrica y que la tensión/frecuencia correspondan a la placa de características. Si el problema persiste, contacte al centro de asistencia – no abra el aparato usted mismo.

MANUAL DE USUARIO BC 341 Master

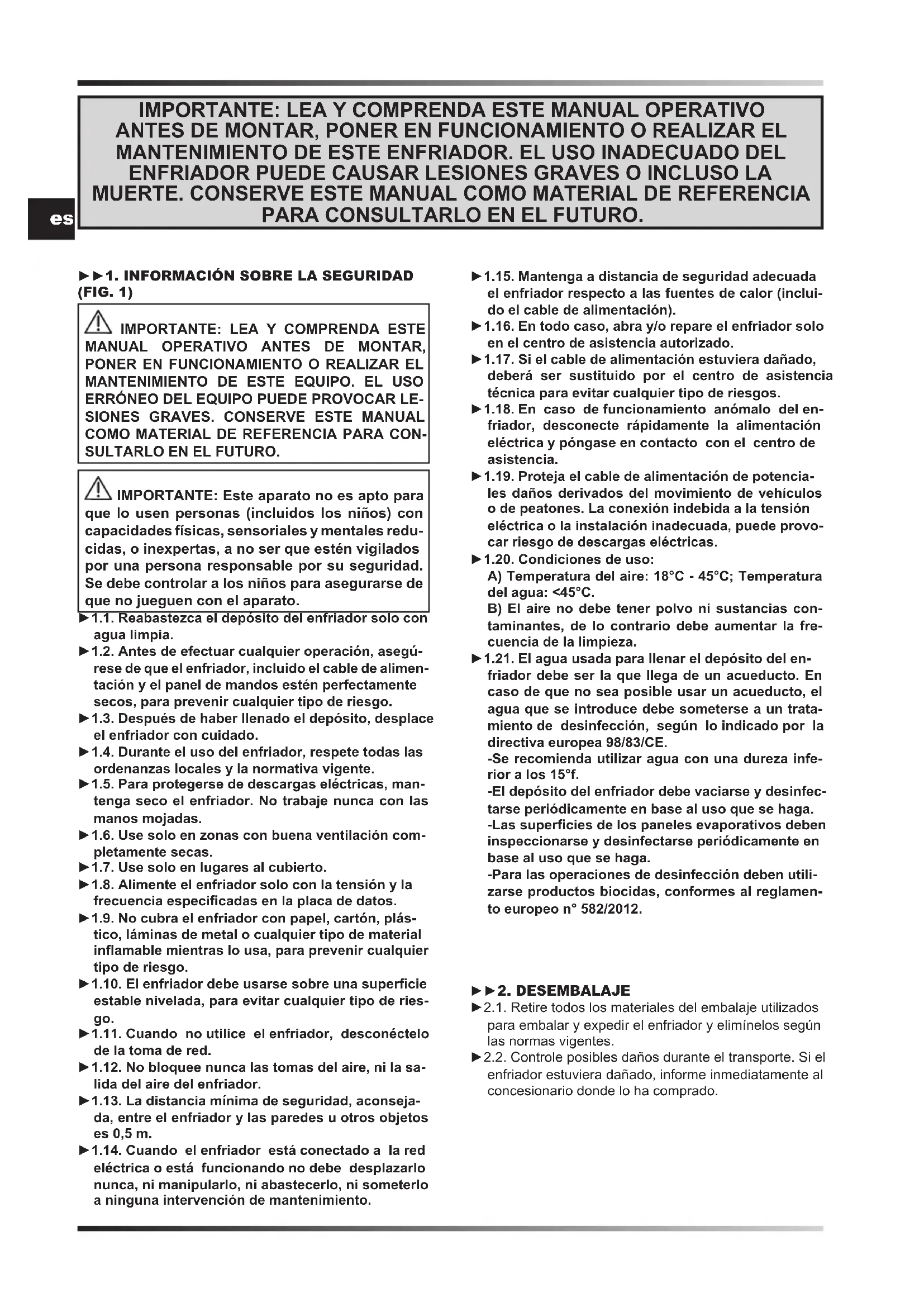

▶▶1. INFORMACIÓN SOBRE LA SEGURIDAD (FIG. 1)

⚠️ IMPORTANTE: LEA Y COMPRENDA ESTE MANUAL OPERATIVO ANTES DE MONTAR, PONER EN FUNCIONAMIENTO O REALIZAR EL MANTENIMIENTO DE ESTE EQUIPO. EL USO ERRÓNEO DEL EQUIPO PUEDE PROVOCAR LESIONES GRAVES. CONSERVE ESTE MANUAL COMO MATERIAL DE REFERENCIA PARA CONSULTARLO EN EL FUTURO.

⚠️ IMPORTANTE: Este aparato no es apto para que lo usen personas (incluidos los niños) con capacidades físicas, sensoriales y mentales reducidas, o inexpertas, a no ser que estén vigilados por una persona responsable por su seguridad. Se debe controlar a los niños para asegurarse de que no jueguen con el aparato.

▶1.1. Reabastezca el depósito del enfriador solo con agua limpia.

▶1.2. Antes de efectuar cualquier operación, asegúrese de que el enfriador, incluido el cable de alimentación y el panel de mandos estén perfectamente secos, para prevenir cualquier tipo de riesgo.

▶1.3. Después de haber llenado el depósito, desplace el enfriador con cuidado.

▶1.4. Durante el uso del enfriador, respete todas las ordenanzas locales y la normativa vigente.

▶1.5. Para protegerse de descargas eléctricas, mantenga seco el enfriador. No trabaje nunca con las manos mojadas.

▶1.6. Use solo en zonas con buena ventilación completamente secas.

▶1.7. Use solo en lugares al cubierto.

▶1.8. Alimente el enfriador solo con la tensión y la frecuencia especificadas en la placa de datos.

▶1.9. No cubra el enfriador con papel, cartón, plástico, láminas de metal o cualquier tipo de material inflamable mientras lo usa, para prevenir cualquier tipo de riesgo.

▶1.10. El enfriador debe usarse sobre una superficie estable nivelada, para evitar cualquier tipo de riesgo.

▶1.11. Cuando no utilice el enfriador, desconéctelo de la toma de red.

▶1.12. No bloquee nunca las tomas del aire, ni la salida del aire del enfriador.

▶1.13. La distancia mínima de seguridad, aconsejada, entre el enfriador y las paredes u otros objetos es 0,5 m.

1.14. Cuando el enfriador está conectado a la red eléctrica o está funcionando no debe desplazarlo nunca, ni manipularlo, ni abastecerlo, ni someterlo a ninguna intervención de mantenimiento.

1.15. Mantenga a distancia de seguridad adecuada el enfriador respecto a las fuentes de calor (incluido el cable de alimentación).
▶1.16. En todo caso, abra y/o repare el enfriador solo en el centro de asistencia autorizado.
▶1.17. Si el cable de alimentación estuviera dañado, deberá ser sustituido por el centro de asistencia técnica para evitar cualquier tipo de riesgos.
▶1.18. En caso de funcionamiento anómalo del enfriador, desconecte rápidamente la alimentación eléctrica y póngase en contacto con el centro de asistencia.
▶1.19. Proteja el cable de alimentación de potenciales daños derivados del movimiento de vehículos o de peatones. La conexión indebida a la tensión eléctrica o la instalación inadecuada, puede provocar riesgo de descargas eléctricas.
▶1.20. Condiciones de uso: A) Temperatura del aire: 18°C - 45°C; Temperatura del agua: <45°C. B) El aire no debe tener polvo ni sustancias contaminantes, de lo contrario debe aumentar la frecuencia de la limpieza.
1.21. El agua usada para llenar el depósito del enfriador debe ser la que llega de un acueducto. En caso de que no sea posible usar un acueducto, el agua que se introduce debe someterse a un tratamiento de desinfección, según lo indicado por la directiva europea 98/83/CE.
-Se recomienda utilizar agua con una dureza inferior a los 15°f.
-El depósito del enfriador debe vaciarse y desinfectarse periódicamente en base al uso que se haga.
-Las superficies de los paneles evaporativos deben inspeccionarse y desinfectarse periódicamente en base al uso que se haga.
-Para las operaciones de desinfección deben utilizarse productos biocidas, conformes al reglamento europeo n° 582/2012.

▶▶2. DESEMBALAJE

▶2.1. Retire todos los materiales del embalaje utilizados para embalar y expedir el enfriador y elimínelos según las normas vigentes.
▶2.2. Controle posibles daños durante el transporte. Si el enfriador estuviera dañado, informe inmediatamente al concesionario donde lo ha comprado.

▶▶3. DESCRIPCIÓN

(FIG. 2)

Los enfriadores evaporativos enfrían el aire usando el proceso natural basado en la evaporación del agua. Como base del funcionamiento de estos enfriadores está el enfriamiento evaporativo, que aprovecha el intercambio de energía entre el agua y el aire.

Los enfriadores están formados por un panel evaporativo, un ventilador y un sistema de cascada, para la distribución del agua. El ventilador aspira el aire y lo deja pasar a través del panel evaporativo, que está completamente formado por celulosa y se moja continuamente con un sistema específico que bombea el agua.

▶▶4. FUNCIONAMIENTO

ADVERTENCIA: Lea atentamente la "INFORMACIÓN SOBRE LA SEGURIDAD", antes de encender el enfriador.

ADVERTENCIA: Use solo agua limpia, para evitar averías u otras anomalías.

ADVERTENCIA: Compruebe que la puesta a tierra de su instalación eléctrica sea correcta. La conexión a la red eléctrica se realiza de acuerdo con las normas nacionales vigentes. Alimente el enfriador solo con la tensión y la frecuencia especificadas en la placa de datos.

En base al modelo, en el enfriador se han colocado una serie de racores y de grifos (FIG. 3):

▶ GRIFO DE PARCIALIZACIÓN DEL AGUA (presente en base al modelo) (A FIG. 3):

Sirve para regular el caudal de agua al panel del enfriador. Con el grifo completamente abierto (rotación anti-horaria del mando), se consigue el máximo caudal de agua.

▶ RACOR DE SUMINISTRO DE AGUA (B FIG. 3):

Sirve para proporcionar agua al enfriador en modo continuo y en modo automático (racor de 1/2" y presión máxima del agua en entrada de 3 bares). Después del abastecimiento, puede moverse también, pero teniendo siempre el máximo cuidado.

▶ TAPÓN DE SUMINISTRO DE AGUA MANUAL (C

FIG. 3):

Lleva un tapón/puerta para cargar el agua que permite repostar el depósito manualmente.

NOTA: Controle la capacidad máxima del depósito, para evitar pérdidas de agua.

▶ TAPÓN DE DESCARGA (D FIG. 3):

En el fondo del enfriador hay un tapón de descarga para poder vaciar el agua del depósito.

▶▶4.1. ENCENDIDO:

▶4.1.1. Conecte el enfriador a la red hídrica mediante el racor roscado (FIG. 4) y abastezca de agua el depósito. Cuando el agua en el depósito alcanza el nivel máximo, un flotador bloqueará el flujo automáticamente-

te (puede hacer funcionar el enfriador conectado y alimentado de forma continua a la red hídrica).

Cuando se reposte manualmente con el tapón/puerta, controle el caudal del depósito, para evitar pérdidas de agua.

▶4.1.2. Compruebe que no se produzcan pérdidas durante el abastecimiento.
▶4.1.3. Conecte la clavija de alimentación a la red eléctrica.
▶4.1.4. Presione el botón ON/OFF / POWER para encender el enfriador (FIG. 5).

NOTA: Cuando el enfriador emite un bip, significa que el depósito está vacío y el aparato está funcionando en modalidad ventilación. Para desactivar el aviso acústico, pulse el botón "COOL".

▶4.2. FUNCIONES DEL PANEL DE CONTROL Y DEL MANDO A DISTANCIA (FIG. 6):

▶ ON/OFF / POWER : Permite encender o apagar el enfriador.
▶SPEED: Permite aumentar o disminuir la velocidad de la ventilación del enfriador.
▶COOL: Permite activar o desactivar el modo de refrigeración.
▶ TIMER: Permite activar o desactivar la modalidad de encendido o apagado retrasado.

-Encendido retrasado: Con enfriador encendido, presione el botón "TIMER" varias veces, hasta ver en pantalla el horario que desea (el número parpadea), a continuación apague el aparato.

-Apagado retrasado: Con enfriador encendido, presione el botón "TIMER" varias veces, hasta ver en pantalla el horario que desea, ahora ese horario de apagado se habrá establecido.

▶ SWING (presente en base al modelo): Permite activar o desactivar la oscilación vertical automática de las ale-tas para dirigir el flujo de aire.

▶▶4.3. APAGADO:

▶4.3.1. Presione el botón ON/OFF / POWER para apagar el enfriador (FIG. 5).
▶4.3.2. Vacíe el tanque mediante la tapa de descarga correspondiente (FIG. 7).

ADVERTENCIA: ANTES DE PROCEDER A CUALQUIER OPERACIÓN DE LIMPIEZA Y/O MANTENIMIENTO, ASEGÚRESE DE LEER Y COMPRENDER ESTE MANUAL. PARA CUALQUIER OTRA INFORMACIÓN, PÓNGASE EN CONTACTO CON EL CENTRO DE SERVICIO.

ADVERTENCIA: ANTES DE PROCEDER A CUAL- QUIER OPERACIÓN DE LIMPIEZA Y/O MANTEN- IMIENTO, DESCONECTE EL CABLE DE ALIMEN- TACIÓN DE LA RED ELÉCTRICA.

PARA MANTENER EL ACONDICIONADOR EN ÓP-TIMAS CONDICIONES DE FUNCIONAMIENTO, ES NECESARIO REALIZAR UN MANTENIMIENTO PROGRAMADO.

Los componentes que requieren mantenimiento son los siguientes:

• Depósito del agua.
• Paneles evaporativos.
• Filtro de la bomba de agua.
• Filtro de aire (si está instalado).

es

El mantenimiento requerido es:

▶ MANTENIMIENTO ORDINARIO (Limpieza general).
▶ MANTENIMIENTO INTERNO PROGRAMADO (limpieza a fondo).

▶▶5.1. MANTENIMIENTO ORDINARIO (Limpieza general):

SE RECOMIENDA REALIZAR ESTE MANTENIMIENTO DIARIAMENTE.

▶5.1.1. DEPÓSITO DE AGUA:

▶5.1.1.1. Desconecte el acondicionador (FIG. 5) y desenchúfelo de la red eléctrica.
5.1.1.2. Vacíe el agua del depósito utilizando el tapón de vaciado (FIG. 7). Enjuague el depósito de agua varias veces para eliminar los depósitos del interior del depósito.

IMPORTANTE: SE RECOMIENDA VACIAR EL DEPÓSI-TO DE AGUA SI NO SE VA A UTILIZAR EL ACONDICIONADOR DURANTE UNOS DÍAS.

▶5.1.2. PANELES EVAPORATIVOS:

Se recomienda comprobar visualmente el estado y la posición correcta de los paneles evaporativos (FIG. 8). Si hay alguna obstrucción en los paneles evaporativos, restaure el flujo de aire adecuado utilizando un cepillo con cerdas suaves.

▶▶5.1.3. FILTRO DE AIRE (presente en base al modelo) (FIG. 9):

▶5.1.3.1. Desconecte el acondicionador (FIG. 5) y desenchúfelo de la red eléctrica.
▶5.1.3.2. Quite los tornillos de fijación (si los hay) y retire el filtro (FIG. 9).
▶5.1.3.3. Limpie el filtro con un detergente delicado y un paño suave. Asegúrese de que el filtro esté perfectamente seco.
▶5.1.3.4. Vuelva a colocar el filtro y fijelo con los tornillos (si los hay).

▶5.2. MANTENIMIENTO INTERNO PROGRAMADO (Limpieza a fondo):

SE RECOMIENDA REALIZAR ESTA FRECUENCIA DE MANTENIMIENTO MENSUALMENTE (sin embargo, dependiendo de muchos factores como las horas de funcionamiento, el entorno en el que se utiliza el refrigerador, el grado de dureza del agua y otras variables, puede ser necesario aumentar la frecuencia de mantenimiento).

ATENCIÓN: PARA LLEVAR A CABO ESTE TIPO DE INTERVENCIÓN, ES NECESARIO DESMONTAR DETERMINADOS COMPONENTES DEL ACONDICIONADOR CON AYUDA DE HERRAMIENTAS. LA EXTRACCIÓN DE ESTOS COMPONENTES, PERMITE EL ACCESO A PARTES POTENCIALMENTE PELIGROSAS DEL ACONDICIONADOR.

Procedimiento de mantenimiento:

▶5.2.1. Desconecte el acondicionador (FIG. 5) Y Desconecte el cable de alimentación de la red eléctrica.
▶5.2.2. Vacíe el agua del depósito utilizando el tapón de vaciado (FIG. 7).
▶5.2.3. Retire la rejilla, los soportes y los filtros de aire (si están instalados) (A-B FIG. 10).
▶5.2.4. Retire con cuidado los paneles evaporativos (C FIG. 10) y proceder a la limpieza. Para una correcta limpieza de los paneles evaporativos, pulverice agua a baja presión sobre la superficie de los paneles, eliminando la suciedad y las incrustaciones (no utilice productos químicos ni objetos punzantes para limpiar). Si los paneles evaporativos están dañados, deben sustituirse por piezas de repuesto originales.
▶5.2.5. Limpie el tanque de residuos e incrustaciones, teniendo cuidado de no dañar los componentes internos (flotador y sensor) del enfriador (FIG. 11). Utilice únicamente cepillos y esponjas suaves para la limpieza (no utilice productos químicos). Cuando el depósito esté perfectamente limpio, seque las superficies para completar el mantenimiento.
▶5.2.6. Retire el filtro de la bomba de agua aflojando los tornillos del soporte (FIG. 12). Lave bien el filtro con agua corriente limpia. Si el filtro está dañado, debe sustituirse por una pieza de repuesto original.
▶5.2.7. Restaure todos los componentes con sus tuercas y tornillos en la posición correcta (al restaurar la bomba de agua, fijela asegurándose de que se apoya correctamente en la parte inferior del depósito de agua).

▶▶6. CONEXIÓN HUMIDOSTATO REMOTO (opcional)

Se puede conectar en serie un humidostato remoto, al enchufe de alimentación, para gestionar el encendido o el apagado automático del enfriador.

Después de que haya intervenido el humidostato, durante el funcionamiento normal, el enfriador se apaga. El encendido de nuevo es automático y la configuración de funcionamiento se restablece manteniendo las configuraciones anteriores a cuando se haya apagado.

ATENCIÓN: LA ÚNICA CONFIGURACIÓN QUE NO SE RESTABLECE ES LA FUNCIÓN "TEMPORIZADOR", EN ESTE CASO EL ENFRIADOR SE COLOCARÁ EN CON-DICIÓN DE ESPERA.

ANOMALÍA CAUSA SOLUCIÓN
La pantalla no funciona	1. Falta alimentación2. Equipo defectuoso	1a. Controle que el enfriador esté conectado a la alimentación eléctrica1b. Póngase en contacto con el centro de asistencia2. Póngase en contacto con el centro de asistencia
No hay flujo de aire o es muy bajo	1. Obstrucción de la toma de aire del lado posterior2. Equipo defectuoso	1a. Mantener la parte trasera del enfriador alejado de las paredes que pueden obstruir el paso de aire1b. Elimine los objetos que obstruyen la toma de aire1c. Póngase en contacto con el centro de asistencia2. Póngase en contacto con el centro de asistencia
El enfriador no responde a los mandos	1. Equipo defectuoso 1. Póngase en contacto con el centro de asistencia
El enfriador pierde agua	1. El tapón de descarga está poco enroscado2. La descarga está sucia y el tapón de descarga no cierra bien3. El depósito pierde4. El panel gotea	1. Cierre el tapón2. Limpie la descarga y cierre el tapón3. Póngase en contacto con el centro de asistencia4. Póngase en contacto con el centro de asistencia

IMPORTANT : VEUILLEZ LIRE ET COMPRENDRE CE MANUEL D'UTILISATION AVANT D'EFFECTUER L'ASSEMBLAGE, LA MISE EN SERVICE OU L'ENTRETIEN DE CE RAFRAICHISSEUR. L'UTILISATION INCORRECTE DU RAFRAÎCHISSEUR PEUT CAUSER DES LÉSIONS GRAVES OU FATALES. CONSERVER CE MANUEL POUR TOUTE CONSULTATION FUTURE.

fr

▶es - ELIMINACIÓN DEL PRODUCTO

-Este producto ha sido diseñado y fabricado con materiales y componentes de alta calidad que se pueden reciclar y reutilizar.

-Cuando en el producto se encuentra el símbolo del contenedor con las ruedas tachado con una cruz, significa que el producto está tutelado por la Directiva europea 2012/19/UE.

-Se ruega informarse acerca del sistema local de recogida selectiva para los productos eléctricos y electrónicos.

-Respete las normas locales vigentes y no elimine los productos viejos junto con los residuos domésticos normales. La eliminación correcta del producto ayuda a evitar posibles consecuencias negativas para la salud del ambiente y del hombre.
