LIETOŠANAS INSTRUKCIJA BC 341 Master

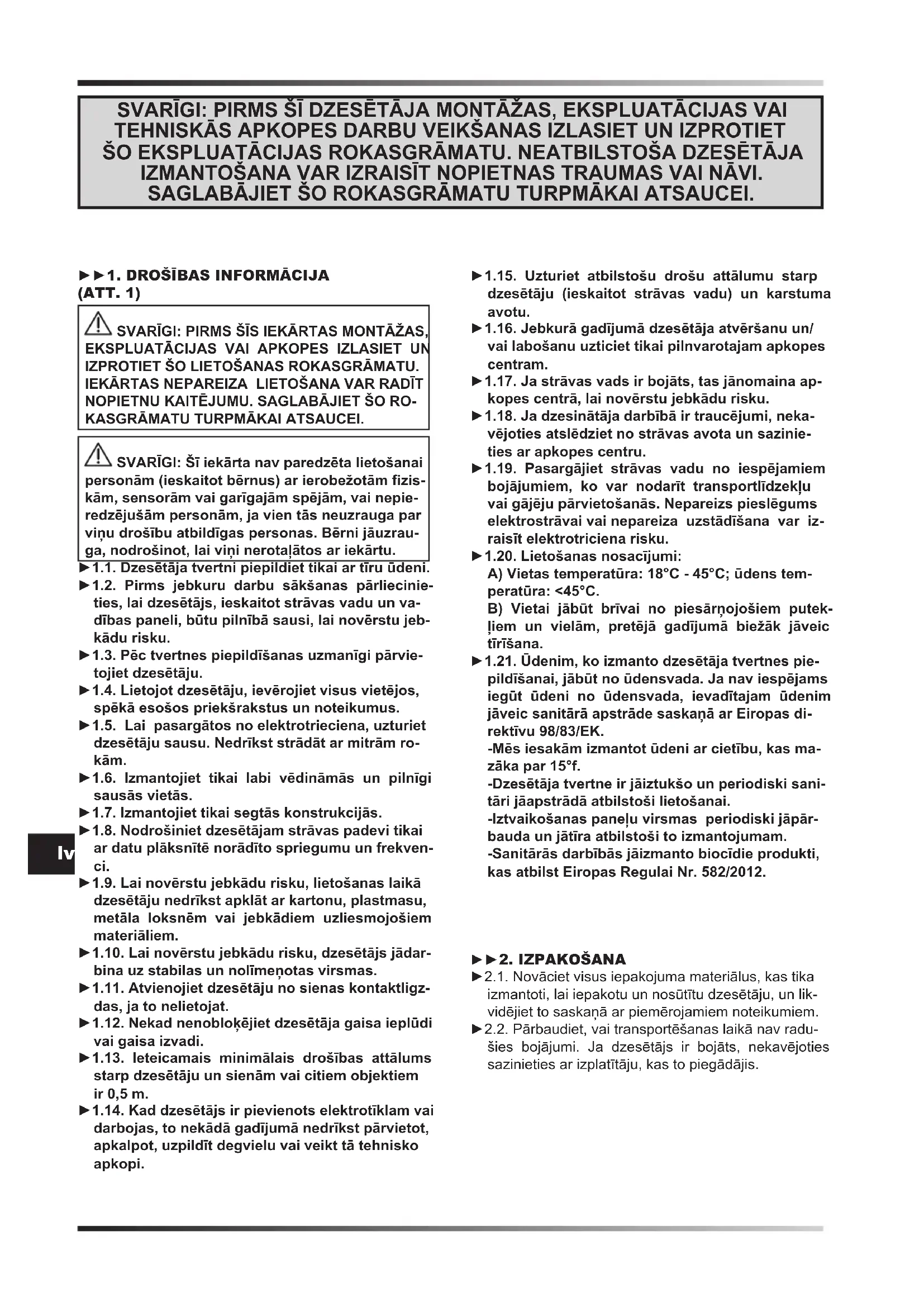

IZPROTIET ŠO LIETOŠANAS ROKASGRĀMATU. IEKĀRTAS NEPAREIZA LIETOŠANA VAR RADĪT NOPIETNU KAITĒJUMU. SAGLABĀJIET ŠO RO- KASGRĀMATU TURPMĀKAI ATSAUCEI. SVARĪGI: Šī iekārta nav paredzēta lietošanai personām (ieskaitot bērnus) ar ierobežotām zis- kām, sensorām vai garīgajām spējām, vai nepie- redzējušām personām, ja vien tās neuzrauga par viņu drošību atbildīgas personas. Bērni jāuzrau- ga, nodrošinot, lai viņi nerotaļātos ar iekārtu. ►1.1. Dzesētāja tvertni piepildiet tikai ar tīru ūdeni. ►1.2. Pirms jebkuru darbu sākšanas pārliecinie- ties, lai dzesētājs, ieskaitot strāvas vadu un va- dības paneli, būtu pilnībā sausi, lai novērstu jeb- kādu risku. ►1.3. Pēc tvertnes piepildīšanas uzmanīgi pārvie- tojiet dzesētāju. ►1.4. Lietojot dzesētāju, ievērojiet visus vietējos, spēkā esošos priekšrakstus un noteikumus. ►1.5. Lai pasargātos no elektrotrieciena, uzturiet dzesētāju sausu. Nedrīkst strādāt ar mitrām ro- kām. ►1.6. Izmantojiet tikai labi vēdināmās un pilnīgi sausās vietās. ►1.7. Izmantojiet tikai segtās konstrukcijās. ►1.8. Nodrošiniet dzesētājam strāvas padevi tikai ar datu plāksnītē norādīto spriegumu un frekven- ci. ►1.9. Lai novērstu jebkādu risku, lietošanas laikā dzesētāju nedrīkst apklāt ar kartonu, plastmasu, metāla loksnēm vai jebkādiem uzliesmojošiem materiāliem. ►1.10. Lai novērstu jebkādu risku, dzesētājs jādar- bina uz stabilas un nolīmeņotas virsmas. ►1.11. Atvienojiet dzesētāju no sienas kontaktligz- das, ja to nelietojat. ►1.12. Nekad nenobloķējiet dzesētāja gaisa ieplūdi vai gaisa izvadi. ►1.13. Ieteicamais minimālais drošības attālums starp dzesētāju un sienām vai citiem objektiem ir 0,5 m. ►1.14. Kad dzesētājs ir pievienots elektrotīklam vai darbojas, to nekādā gadījumā nedrīkst pārvietot, apkalpot, uzpildīt degvielu vai veikt tā tehnisko apkopi. ►1.15. Uzturiet atbilstošu drošu attālumu starp dzesētāju (ieskaitot strāvas vadu) un karstuma avotu. ►1.16. Jebkurā gadījumā dzesētāja atvēršanu un/ vai labošanu uzticiet tikai pilnvarotajam apkopes centram. ►1.17. Ja strāvas vads ir bojāts, tas jānomaina ap- kopes centrā, lai novērstu jebkādu risku. ►1.18. Ja dzesinātāja darbībā ir traucējumi, neka- vējoties atslēdziet no strāvas avota un sazinie- ties ar apkopes centru. ►1.19. Pasargājiet strāvas vadu no iespējamiem bojājumiem, ko var nodarīt transportlīdzekļu vai gājēju pārvietošanās. Nepareizs pieslēgums elektrostrāvai vai nepareiza uzstādīšana var iz- raisīt elektrotriciena risku. ►1.20. Lietošanas nosacījumi: A) Vietas temperatūra: 18°C - 45°C; ūdens tem- peratūra: <45°C. B) Vietai jābūt brīvai no piesārņojošiem putek- ļiem un vielām, pretējā gadījumā biežāk jāveic tīrīšana. ►1.21. Ūdenim, ko izmanto dzesētāja tvertnes pie- pildīšanai, jābūt no ūdensvada. Ja nav iespējams iegūt ūdeni no ūdensvada, ievadītajam ūdenim jāveic sanitārā apstrāde saskaņā ar Eiropas di- rektīvu 98/83/EK. -Mēs iesakām izmantot ūdeni ar cietību, kas ma- zāka par 15°f. -Dzesētāja tvertne ir jāiztukšo un periodiski sani- tāri jāapstrādā atbilstoši lietošanai. -Iztvaikošanas paneļu virsmas periodiski jāpār- bauda un jātīra atbilstoši to izmantojumam. -Sanitārās darbībās jāizmanto biocīdie produkti, kas atbilst Eiropas Regulai Nr. 582/2012. ►►2. IZPAKOŠANA ►2.1. Novāciet visus iepakojuma materiālus, kas tika izmantoti, lai iepakotu un nosūtītu dzesētāju, un lik- vidējiet to saskaņā ar piemērojamiem noteikumiem. ►2.2. Pārbaudiet, vai transportēšanas laikā nav radu- šies bojājumi. Ja dzesētājs ir bojāts, nekavējoties sazinieties ar izplatītāju, kas to piegādājis. SVARĪGI: PIRMS ŠĪ DZESĒTĀJA MONTĀŽAS, EKSPLUATĀCIJAS VAI TEHNISKĀS APKOPES DARBU VEIKŠANAS IZLASIET UN IZPROTIET ŠO EKSPLUATĀCIJAS ROKASGRĀMATU. NEATBILSTOŠA DZESĒTĀJA IZMANTOŠANA VAR IZRAISĪT NOPIETNAS TRAUMAS VAI NĀVI. SAGLABĀJIET ŠO ROKASGRĀMATU TURPMĀKAI ATSAUCEI.lv ►►3. APRAKSTS (ATT. 2) Iztvaikošanas dzesētāji atdzesē gaisu, izmantojot da- bisko ūdens iztvaikošanas procesu. Šo gaisa dzesē- tāju darbības pamatā ir iztvaikošanas dzesēšana, kas izmanto enerģijas apmaiņu starp ūdeni un gaisu. Dzesētāji sastāv no iztvaikošanas paneļa, ventilatora un kaskādes ūdens sadales sistēmas. Ventilators iesūc gaisu no ārpuses un izlaiž to caur iztvaikošanas paneli, kas pilnībā izgatavots no celulozes un kuru nepārtrauk- ti apslaka ar speciālu sistēmu, kas sūknē ūdeni.

BRĪDINĀJUMS: Pirms dzesētāja ieslēgšanas uz- manīgi izlasiet"INFORMĀCIJA PAR DROŠĪBAS PASĀKUMIEM". BRĪDINĀJUMS: Lai izvairītos no kļūmēm vai ci- tiem traucējumiem, izmantojiet tikai tīru ūdeni. BRĪDINĀJUMS: Pārbaudiet, vai jūsu elektroierīce ir pareizi iezemēta. Pieslēgšana elektrotīklam jā- veic saskaņā ar valsts tiesību normu prasībām. Nodrošiniet dzesētājam strāvas padevi tikai ar datu plāksnītē norādīto spriegumu un frekvenci. Atkarībā no modeļa uz dzesētāja ir novietota virkne sa- vienotājelementu un jaucējkrānu (ATT. 3): ►ŪDENS DAĻĒJĀS LIETOŠANAS KRĀNS (atkarībā no modeļa) (A ATT. 3): Paredzēts ūdens padeves regulēšanai virzībā uz dzes- ētāja paneli. Ja jaucējkrāns ir pilnībā atvērts (pogas pa- griešana pretēji pulksteņrādītāja kustības virzienam), tiek sasniegta maksimālā ūdens plūsma. ►ŪDENSAPGĀDES PIESLĒGUMS (B ATT. 3): To izmanto, lai dzesētāju nepārtraukti un automātiski apgādātu ar ūdeni (1/2” collas savienojums un maksi- mālais ieplūdes ūdens spiediens 3 bāri). Pēc uzpildes var arī pārvietot, tomēr ar īpašu rūpību. ►MANUĀLĀS ŪDENS APGĀDES VĀCIŅŠ (C ATT. 3): Ir ūdens iepildīšanas vāciņš/durtiņas, kas ļauj manuāli piepildīt tvertni. PIEZĪME: Pievērsiet uzmanību maksimālajai tvertnes tilpumam, lai izvairītos no ūdens noplūdes. ►NOTEKAS VĀCIŅŠ (D ATT. 3): Dzesētāja apakšā ir notekas aizbāznis, kas ļauj iztuk- šot ūdeni no tvertnes. ►►4.1. IESLĒGŠANA: ►4.1.1. Pievienojiet dzesētāju ūdens padevei caur vītņoto veidgabalu (ATT. 4) un uzpildiet tvertni ar ūdeni. Kad ūdens tvertnē sasniedz maksimālo līme- ni, pludiņš automātiski bloķē plūsmu (ir iespējams darbināt dzesētāju, kurš pieslēgts ūdens tīklam un nepārtraukti saņem ūdens padevi). Ja degvielas uzpildīšana notika manuāli, caur vāci- ņu/durtiņām pievērsiet uzmanību tvertnes tilpumam, lai izvairītos no ūdens noplūdes. ►4.1.2. Pārbaudiet, lai nebūtu zudumu uzpildes laikā. ►4.1.3. Pievienojiet strāvas kontaktdakšu elektrotīk- lam ►4.1.4. Lai ieslēgtu ierīci, nospiediet spiedpogu IESL/ IZSL / JAUDA (ATT. 5). PIEZĪME: Kad dzesētājs pīkst, tas nozīmē, ka tver- tne ir tukša un ierīce darbojas ventilācijas režīmā. Lai izslēgtu pīkstienu, nospiediet pogu "COOL". ►►4.2. VADĪBAS PANEĻA UN TĀLVADĪBAS VADĪBAS FUNKCIJAS (ATT. 6): ►ON/OFF / POWER: Ļauj ieslēgt un izslēgt dzesētāju. ►SPEED: Ļauj palielināt vai samazināt dzesētāja ven- tilācijas ātrumu. ►COOL: Ļauj ieslēgt un izslēgt dzesēšanas režīmu. ►TAIMERIS: Ļauj ieslēgt vai izslēgt aizkavētas ieslēg- šanas vai izslēgšanas režīmu. -Aizkavēta ieslēgšana: Lai ieslēgtu dzesētāju, no- spiediet vairākas reizes spiedpogu «TAIMERIS», lai rādītu vēlamo laiku (mirgo cipars) iekārtas izslēgša- nai. -Aizkavēta izslēgšana: Lai ieslēgtu dzesētāju, no- spiediet vairākas reizes spiedpogu «TAIMERIS», lai rādītu vēlamo laiku, kas iestatīts iekārtas izslēgša- nai. ►SWING (atkarībā no modeļa): Ļauj ieslēgt vai izslēgt automātiskās sprauslu vertikālās svārstības, lai vir- zītu gaisa plūsmu. ►►4.3. IZSLĒGŠANA: ►4.3.1. Lai izslēgtu dzesētāju, nospiediet spiedpogu ON/OFF/POWER (ATT. 5). ►4.3.2. Iztukšojiet tvertni caur atbilstošo izvades aiz- bāzni (ATT. 7).

• Iztvaicēšanas paneļi.

• Gaisa ltrs (ja ir uzstādīts).lv Nepieciešamā apkope ir: ►KĀRTĒJĀ APKOPE (vispārējā tīrīšana). ►PLĀNOTĀ IEKŠĒJĀ APKOPE (rūpīga tīrīšana). ►► 5.1. KĀRTĒJĀ APKOPE (vispārējā tīrīša- na): ŠO APKOPI IETEICAMS VEIKT KATRU DIENU. ►5.1.1. ŪDENS TVERTNE: ►5.1.1.1. Izslēdziet dzesētāju (5 ATT.) un atvienojiet no elektrotīkla. ►5.1.1.2. Iztukšojiet ūdeni no tvertnes, izmantojot iz- tukšošanas aizbāzni (7 ATT.). Vairākas reizes izska- lojiet ūdens tvertni, lai noņemtu nogulsnes tvertnes iekšpusē. SVARĪGI: IETEICAMS IZTUKŠOT ŪDENS TVERTNI, JA DZESĒTĀJS NETIKS LIETOTS DAŽAS DIENAS. ►5.1.2. IZTVAIKOŠANAS PANEĻI: Ieteicams vizuāli pārbaudīt iztvaikošanas paneļu stā- vokli un pareizu novietojumu (8 ATT.). Ja uz iztvaiko- šanas paneļiem ir kādi šķēršļi, atjaunojiet pareizu gaisa plūsmu, izmantojot suku ar mīkstiem sariem. ►►5.1.3. GAISA FILTRS (atrodas atkarībā no mo- deļa) (9. ATT.): ►5.1.3.1. Izslēdziet dzesētāju (5 ATT.) un atvienojiet no elektrotīkla. ►5.1.3.2. Noņemiet stiprinājuma skrūves (ja tādas ir) un izņemiet ltru (9 ATT.). ►5.1.3.3. Notīriet ltru ar neitrālu mazgāšanas līdzekli un mīkstu drānu. Nodrošiniet, lai ltrs būtu pilnībā sauss. ►5.1.3.4. Nomainiet ltru un nostipriniet to ar skrūvēm (ja tādas ir). ►► 5.2. PLĀNOTĀ IEKŠĒJĀ APKOPE (rūpī- ga tīrīšana): IETEICAMS ŠO APKOPI VEIKT REIZI MĒNESĪ (to- mēr atkarībā no daudziem faktoriem, piemēram, darba stundām, vides, kurā dzesētājs tiek izmantots, ūdens cietības pakāpes un citiem mainīgajiem lielumiem, var būt nepieciešams palielināt apkopes biežumu). UZMANĪBU: LAI VEIKTU ŠĀDA VEIDA IEJAUK-

ŠANOS, IR NEPIECIEŠAMS AR INSTRUMENTU

PALĪDZĪBU NOŅEMT ATSEVIŠĶAS DZESĒTĀJA SASTĀVDAĻAS. ŠO SASTĀVDAĻU NOŅEMŠANA ĻAUJ PIEKĻŪT POTENCIĀLI BĪSTAMĀM DZESĒ- TĀJA DAĻĀM. Apkopes procedūra: ►5.2.1. Izslēdziet dzesētāju (5 ATT.) un pieslēdziet strāvas vadu elektrotīklam. ►5.2.2. Iztukšojiet ūdeni no tvertnes, izmantojot iztuk- šošanas aizbāzni (7 ATT.). ►5.2.3. Noņemiet režģi, kronšteinus un gaisa ltrus (ja tie ir uzstādīti) (A-B 10 ATT.). ►5.2.4. Uzmanīgi noņemiet iztvaikošanas paneļus (C 10 ATT.) un turpiniet tīrīšanu. Lai pareizi notīrītu iz- tvaicēšanas paneļus, ar zemu spiedienu uz paneļu virsmas izsmidziniet ūdeni, likvidējot netīrumus un inkrustācijas (tīrīšanaineizmantojiet ķīmiskas vielas vai asus priekšmetus). Ja iztvaikošanas paneļi ir bo- jāti, tie jānomaina pret oriģinālajām rezerves daļām. ►5.2.5. Notīriet tvertni no atlikumiem un kaļķakmens nogulsnēm, uzmanoties, lai nesabojātu dzesētāja iekšējās sastāvdaļas (pludiņu un sensoru) (11 ATT.). Tīrīšanai izmantojiet tikai mīkstas sukas un sūkļus (neizmantojiet ķimikālijas). Kad tvertne ir pilnīgi tīra, nosusiniet virsmas, lai pabeigtu apkopi. ►5.2.6. Noņemiet ltru no ūdens sūkņa, atskrūvējot kronšteina skrūves (12 ATT.). Rūpīgi nomazgājiet ltru zem tīra tekoša ūdens. Ja ltrs ir bojāts, tas jā- nomaina pret oriģinālo rezerves daļu. ►5.2.7. Atjaunojiet visus komponentus ar to uz- griežņiem un skrūvēm pareizā stāvoklī (atjaunojot ūdens sūkni, nostipriniet to, pārliecinoties, ka tas pa- reizi balstās uz ūdens tvertnes dibena).

►►6. HIDROSTATA TĀLVADĪBAS PIESLĒ-

GUMS (pēc izvēles) Iespējams pieslēgt hidrostata tālvadību sērijveidā strā- vas kontakdakšai, lai vadītu automātisku dzesētāja ie- slēgšanu un izslēgšanu. Pēc hidrostata darbības uzsākšanas normālas funk- cionēšanas laikā dzesētājs izslēdzas. Automātiska atkārtota ieslēgšana un funkcionēšanas kongurēša- na atjaunojas, saglabājot iestatījumus, kas bija pirms izslēgšanas. UZMANĪBU: VIENĪGAIS IESTATĪJUMS, KURŠ NEAT-

Displejs nestrādā 1. Nav strāvas padeves

2. Ierīcei ir defekti

1a. Pārbaudiet, vai dzesētājs ir pieslēgts elek- trostrāvai 1b. Sazinieties ar klientu apkalpošanas centru

2. Sazinieties ar klientu apkalpošanas centru

Nav gaisa padeves vai tā ir nepietiekama

1. Aizsērējusi gaisa ieplūde aizmugu-

2. Ierīcei ir defekti

1a. Dzesētāja aizmuguri turiet atstatu no sie- nām lai netraucētu gaisa plūsmu 1b. Noņemiet no gaisa ieplūdes iespējamos priekšmetus 1c. Sazinieties ar klientu apkalpošanas centru

2. Sazinieties ar klientu apkalpošanas centru

Dzesēšanas mērītājs nereaģē uz vadībām

1. Ierīcei ir defekti 1. Sazinieties ar klientu apkalpošanas centru

Dzesēšanas mērītājs zaudē ūdeni

1. Izplūdes aizbāznis ir vaļīgs

2. Izplūde ir aizsērējusi un izplūdes

aizbāznis nenoslēdz pilnībā

2. Iztīriet izplūdi un aizveriet aizbāzni
