BRUGSANVISNING BC 341 Master

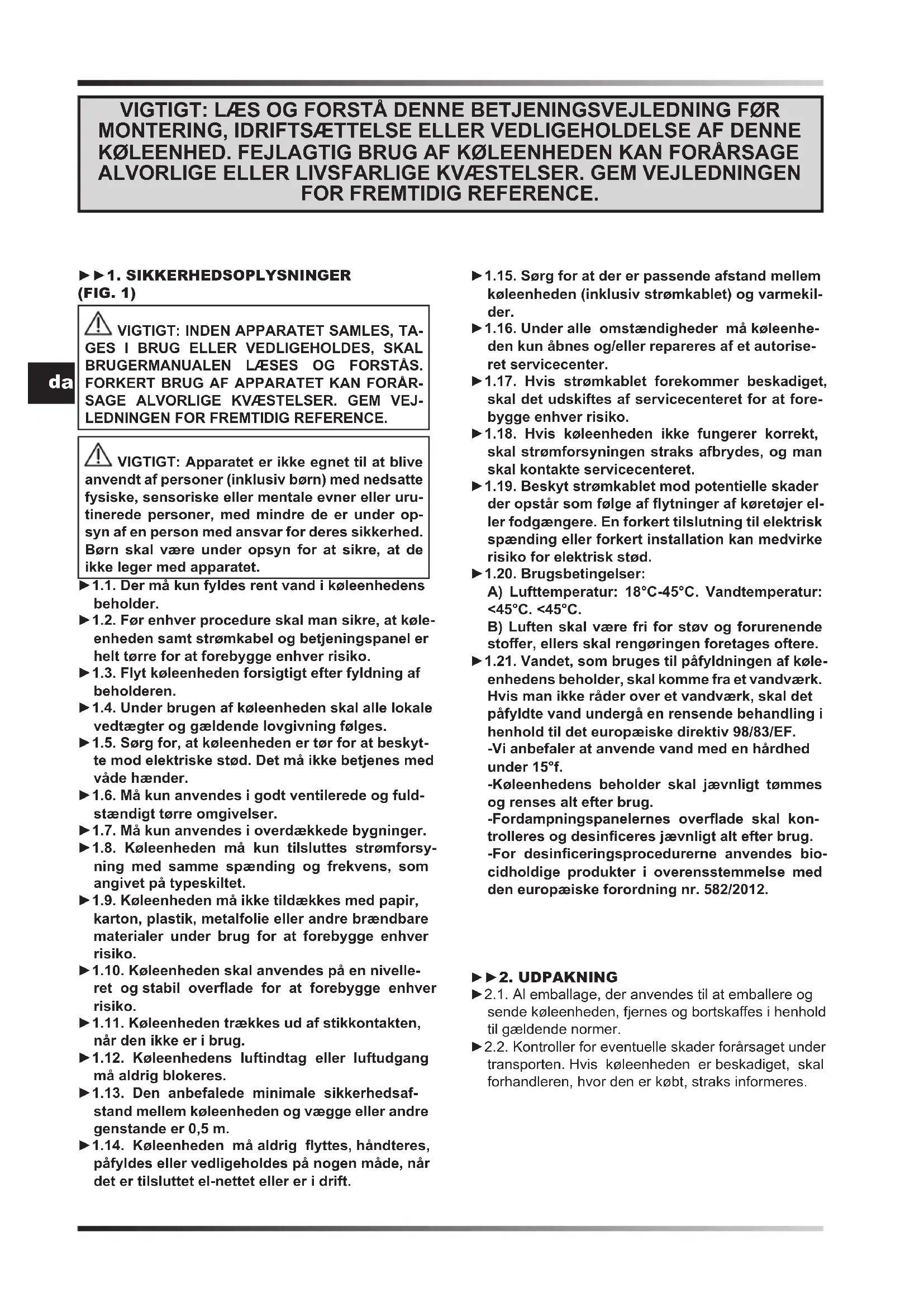

LEDNINGEN FOR FREMTIDIG REFERENCE. VIGTIGT: Apparatet er ikke egnet til at blive anvendt af personer (inklusiv børn) med nedsatte fysiske, sensoriske eller mentale evner eller uru- tinerede personer, med mindre de er under op- syn af en person med ansvar for deres sikkerhed. Børn skal være under opsyn for at sikre, at de ikke leger med apparatet. ►1.1. Der må kun fyldes rent vand i køleenhedens beholder. ►1.2. Før enhver procedure skal man sikre, at køle- enheden samt strømkabel og betjeningspanel er helt tørre for at forebygge enhver risiko. ►1.3. Flyt køleenheden forsigtigt efter fyldning af beholderen. ►1.4. Under brugen af køleenheden skal alle lokale vedtægter og gældende lovgivning følges. ►1.5. Sørg for, at køleenheden er tør for at beskyt- te mod elektriske stød. Det må ikke betjenes med våde hænder. ►1.6. Må kun anvendes i godt ventilerede og fuld- stændigt tørre omgivelser. ►1.7. Må kun anvendes i overdækkede bygninger. ►1.8. Køleenheden må kun tilsluttes strømforsy- ning med samme spænding og frekvens, som angivet på typeskiltet. ►1.9. Køleenheden må ikke tildækkes med papir, karton, plastik, metalfolie eller andre brændbare materialer under brug for at forebygge enhver risiko. ►1.10. Køleenheden skal anvendes på en nivelle- ret og stabil overade for at forebygge enhver risiko. ►1.11. Køleenheden trækkes ud af stikkontakten, når den ikke er i brug. ►1.12. Køleenhedens luftindtag eller luftudgang må aldrig blokeres. ►1.13. Den anbefalede minimale sikkerhedsaf- stand mellem køleenheden og vægge eller andre genstande er 0,5 m. ►1.14. Køleenheden må aldrig yttes, håndteres, påfyldes eller vedligeholdes på nogen måde, når det er tilsluttet el-nettet eller er i drift. ►1.15. Sørg for at der er passende afstand mellem køleenheden (inklusiv strømkablet) og varmekil- der. ►1.16. Under alle omstændigheder må køleenhe- den kun åbnes og/eller repareres af et autorise- ret servicecenter. ►1.17. Hvis strømkablet forekommer beskadiget, skal det udskiftes af servicecenteret for at fore- bygge enhver risiko. ►1.18. Hvis køleenheden ikke fungerer korrekt, skal strømforsyningen straks afbrydes, og man skal kontakte servicecenteret. ►1.19. Beskyt strømkablet mod potentielle skader der opstår som følge af ytninger af køretøjer el- ler fodgængere. En forkert tilslutning til elektrisk spænding eller forkert installation kan medvirke risiko for elektrisk stød. ►1.20. Brugsbetingelser: A) Lufttemperatur: 18°C-45°C. Vandtemperatur: <45°C. <45°C. B) Luften skal være fri for støv og forurenende sto󰀨er, ellers skal rengøringen foretages oftere. ►1.21. Vandet, som bruges til påfyldningen af køle- enhedens beholder, skal komme fra et vandværk. Hvis man ikke råder over et vandværk, skal det påfyldte vand undergå en rensende behandling i henhold til det europæiske direktiv 98/83/EF. -Vi anbefaler at anvende vand med en hårdhed under 15°f. -Køleenhedens beholder skal jævnligt tømmes og renses alt efter brug. -Fordampningspanelernes overade skal kon- trolleres og desinceres jævnligt alt efter brug. -For desinceringsprocedurerne anvendes bio- cidholdige produkter i overensstemmelse med den europæiske forordning nr. 582/2012. ►►2. UDPAKNING ►2.1. Al emballage, der anvendes til at emballere og sende køleenheden, fjernes og bortska󰀨es i henhold til gældende normer. ►2.2. Kontroller for eventuelle skader forårsaget under transporten. Hvis køleenheden er beskadiget, skal forhandleren, hvor den er købt, straks informeres. VIGTIGT: LÆS OG FORSTÅ DENNE BETJENINGSVEJLEDNING FØR MONTERING, IDRIFTSÆTTELSE ELLER VEDLIGEHOLDELSE AF DENNE KØLEENHED. FEJLAGTIG BRUG AF KØLEENHEDEN KAN FORÅRSAGE ALVORLIGE ELLER LIVSFARLIGE KVÆSTELSER. GEM VEJLEDNINGEN FOR FREMTIDIG REFERENCE.da ►►3. BESKRIVELSE (FIG. 2) Fordampningskøleenhederne afkøler luften ved at be- nytte den naturlige proces i fordampningen af vandet. De grundlæggende principper for denne form for luft- køleenhed er fordampningsafkøling, der udnytter ener- giudvekslingen mellem vand og luft. Køleenhederne består af et fordampningspanel, en ventilator og et gennemløbssystem til fordeling af van- det. Ventilatoren suger vand udefra og lader det strøm- me igennem fordampningspanelet, der udelukkende består af cellulose og holdes fugtigt konstant af et sy- stem, der pumper vand. ►►4. BRUG

ADVARSEL: LÆS ”SIKKERHEDSINFORMATIO-

NERNE”, før køleenheden tændes. ADVARSEL: Brug kun rent vand for at undgå fejl eller andre uregelmæssigheder. ADVARSEL: Kontrollér at Deres el-system har korrekt jordforbindelse. Tilslutningen til el-nettet skal ske i overensstemmelse med gældende, lo- kale regler. Køleenheden må kun tilsluttes strøm- forsyning med samme spænding og frekvens, som angivet på typeskiltet. På køleenheden er der i henhold til modellen anbragt en række samlerør og haner (FIG. 3): ►HANE TIL BLOKERING AF VAND (i henhold til modellen) (A FIG. 3): Dette anvendes til regulering af vandmængden i kø- leenheden. Med en fuldkommen åben hane (drejning mod uret af regulatoren), fås den højeste vandmæng- de. ►RØRSAMLING AF VANDFORSYNING (B FIG. 3): Anvendes til konstant vandforsyning og til automatisk forsyning til køleenheden (rørsamling på 1/2” og mak- simalt vandtryk i indgang på 3 bar). Herefter kan forsy- ningen yttes, men altid med stor forsigtighed. ►MANUEL PROP TIL VANDFORSYNING (C FIG. 3): Der ndes en prop/luge til vandfyldning, der tillader ma- nual påfyldning af beholderen. BEMÆRK: Vær opmærksom på den højst tilladte mængde i beholderen for at undgå vandspild. ►UDTØMNINGSPROP (D FIG. 3): På bunden af køleenheden sidder der en udtømnings- prop til tæmning af vandet i beholderen. ►►4.1. TÆNDING: ►4.1.1. Slut køleenheden til vandforsyningen med den gevindskårne samling (FIG. 4), ogfyld vand i behol- deren. Når vandet i beholderen når det maksimale niveau, blokerer en yder automatisk vandtilførslen (køleenheden fungerer også tilsluttet og strømforsy- net fra vandforsyningsnettet). Når påfyldningen foregår manuelt via proppen/lu- gen, skal man være opmærksom på, hvor meget vand der kan være i beholderen for at undgå vand- spild. ►4.1.2. Kontrollér, at der ikke er sket lækager under forsyningen. ►4.1.3. Sæt stikket i stikkontakten. ►4.1.4. Tryk på knappen ON/OFF / POWER for at tænde køleenheden (FIG. 5). BEMÆRK: Når køleenheden bipper, vil det sige, at beholderen er tom og apparatet fungerer i ven- tilatortilstand. Tryk på knappen “COOL” for at de- aktivere bippet.

►►4.2. BETJENINGSPANELETS OG FJERN-

BETJENINGENS FUNKTIONER (FIG. 6): ►ON/OFF/POWER: Tænder eller slukker køleenhe- den. ►SPEED: Giver mulighed for at øge eller sænke køle- enhedens ventilationshastighed. ►COOL: Giver mulighed for at aktivere eller deakti- vere kølefunktionsmåden. ►TIMER: Giver mulighed for at aktivere eller deakti- vere funktionen til forsinket tænding eller slukning. -Forsinket tænding: Med tændt køleenhed trykker man på knappen “TIMER” ere gange, indtil det øn- skede klokkeslæt vises (tallet blinker), hvorefter ap- paratet slukkes. -Forsinket slukning: Med tændt køleenhed trykker man på knappen “TIMER” ere gange, indtil det ønskede klokkeslæt vises, hvorefter slukningstids- punktet er indstillet. ►SWING (i henhold til modellen): Giver mulighed for at aktivere eller deaktivere klappernes automatiske, lodrette svingninger for at dirigere luftstrømmen. ►►4.3. SLUKNING: ►4.3.1. Tryk på knappen ON/OFF / POWER for at slukke køleenheden (FIG. 5). ►4.3.2. Tøm beholderen fra den tilhørende bundprop (FIG. 7).

FØRES DAGLIGT. ►5.1.1. VANDTANK: ►5.1.1.1. Sluk for køleren (FIG. 5) og tag stikket ud af stikkontakten. ►5.1.1.2. Tøm vandet ud af tanken ved hjælp af aftap- ningsproppen (FIG. 7). Skyl vandtanken ere gange for at fjerne aejringer inde i tanken. VIGTIGT: DET ANBEFALES AT TØMME VANDTANKEN, HVIS KØLEREN IKKE SKAL BRUGES I NOGLE DAGE. ►5.1.2. FORDAMPNINGSPANELER: Det anbefales at udføre visuel kontrol af status og korrekt placering af fordampningspanelerne (FIG. 8). Hvis der er forhindringer på fordampningspanelerne, skal man gen- oprette luftstrømmen ved hjælp af en børste med bløde børstehår. ►►5.1.3. LUFTFILTER (i henhold til modellen) (FIG. 9): ►5.1.3.1. Sluk for køleren (FIG. 5) og tag stikket ud af stikkontakten. ►5.1.3.2. Fjern skruerne (hvis disse forendes), og tag lteret ud (FIG. 9). ►5.1.3.3. Rengør lteret med en blød klud og et neutralt rengøringsmiddel. Det skal sikres, at lteret er fuld- stændigt tørt. ►5.1.3.4. Sæt lteret på plads igen, og fastgør det med skruerne (hvis disse forendes).

►► 5.2. PLANLAGT INDVENDIG VEDLIGEHOL-

DELSE (Grundig rengøring): DET ANBEFALES AT UDFØRE DENNE VEDLIGEHOL- DELSE MÅNEDLIGT (afhængigt af mange faktorer så- som driftstimer, det miljø, køleren bruges i, vandets hård- hedsgrad og andre variabler, kan detdog være nødvendigt at øge vedligeholdelseshyppigheden). GIV AGT: FOR AT UDFØRE DENNE TYPE INDGREB ER DET NØDVENDIGT AT FJERNE VISSE KOMPONENTER I KØLEREN VED HJÆLP AF VÆRKTØJ. FJERNELSE AF DISSE KOMPONENTER GIVER ADGANG TIL PO- TENTIELT FARLIGE DELE AF KØLEREN. Vedligeholdelsesprocedure: ►5.2.1. Sluk for køleren (FIG. 5) og træk stikket ud af stikkontakten. ►5.2.2. Tøm vandet ud af tanken ved hjælp af aftapnings- proppen (FIG. 7). ►5.2.3. Fjern gitter, beslag og luftltre (hvis monteret) (A-B FIG. 10). ►5.2.4. Fjern forsigtigt fordampningspanelerne (C FIG.

10) og fortsæt med rengøringen. For korrekt rengøring

af fordampningspanelerne sprøjtes vand ved lavt tryk på panelernes overade, så snavs og belægninger fjernes (brug ikke kemikalier eller skarpe genstande til rengøringen). Hvis fordampningspanelerne er beskadi- gede, skal de udskiftes med originale reservedele. ►5.2.5. Rengør tanken for rester og belægninger, og pas på ikke at beskadige de indvendige komponenter (yder og sensor) i køleren (FIG. 11). Brug kun bløde børster og svampe til rengøring(brug ikke kemikalier). Når tanken er helt ren, skal du tørre overaderne for at afslutte vedligeholdelsen. ►5.2.6. Fjern lteret fra vandpumpen ved at løsne skru- erne på beslaget (FIG. 12). Vask lteret grundigt under rent rindende vand. Hvis lteret er beskadiget, skal det udskiftes med en original reservedel. ►5.2.7. Genmonter alle komponenter med møtrikker og bolte i den korrekte position (når man genmonterer vandpumpen, skal man fastgøre den og sørge for, at den hviler korrekt på bunden af vandtanken).

►►6. TILSLUTNING AF FJERNSTYRET

FUGTIGHEDSREGULATOR (ekstraudstyr) Man kan slutte en fjernstyret fugtighedsregulator til strømforsyningen for at styre køleenhedens automati- ske tænding eller slukning. Efter fugtighedsregulatoren indgreb i løbet af den nor- male drift slukkes køleenheden. Gentændingen er automatisk og funktionskongurationen genoprettes ved at bevare indstillingerne forud for slukningen.

1a. Kontrollér, at køleenheden er sluttet til strømforsyningen 1b. Kontakt servicecenteret

2. Kontakt servicecenteret

Der ndes ingen luftstrøm, eller den er meget svag

1. Luftindtaget på bagsiden er blokeret

1a. Anbring køleenhedens bagside langt væk fra vægge, som kan forhindre luftpassagen 1b. Fjern eventuelle genstande fra luftindtaget 1c. Kontakt servicecenteret

2. Kontakt servicecenteret

Køleenheden reage- rer ikke på betjenings- anordningerne

1. Defekt apparat 1. Kontakt servicecenteret

Anordningen lækker 1. Bundproppen er løs

2. Aøbet er beskidt og bundproppen

3. Beholderen er utæt

2. Rens udløbet og luk proppen
