NAUDOJIMO INSTRUKCIJA BC 341 Master

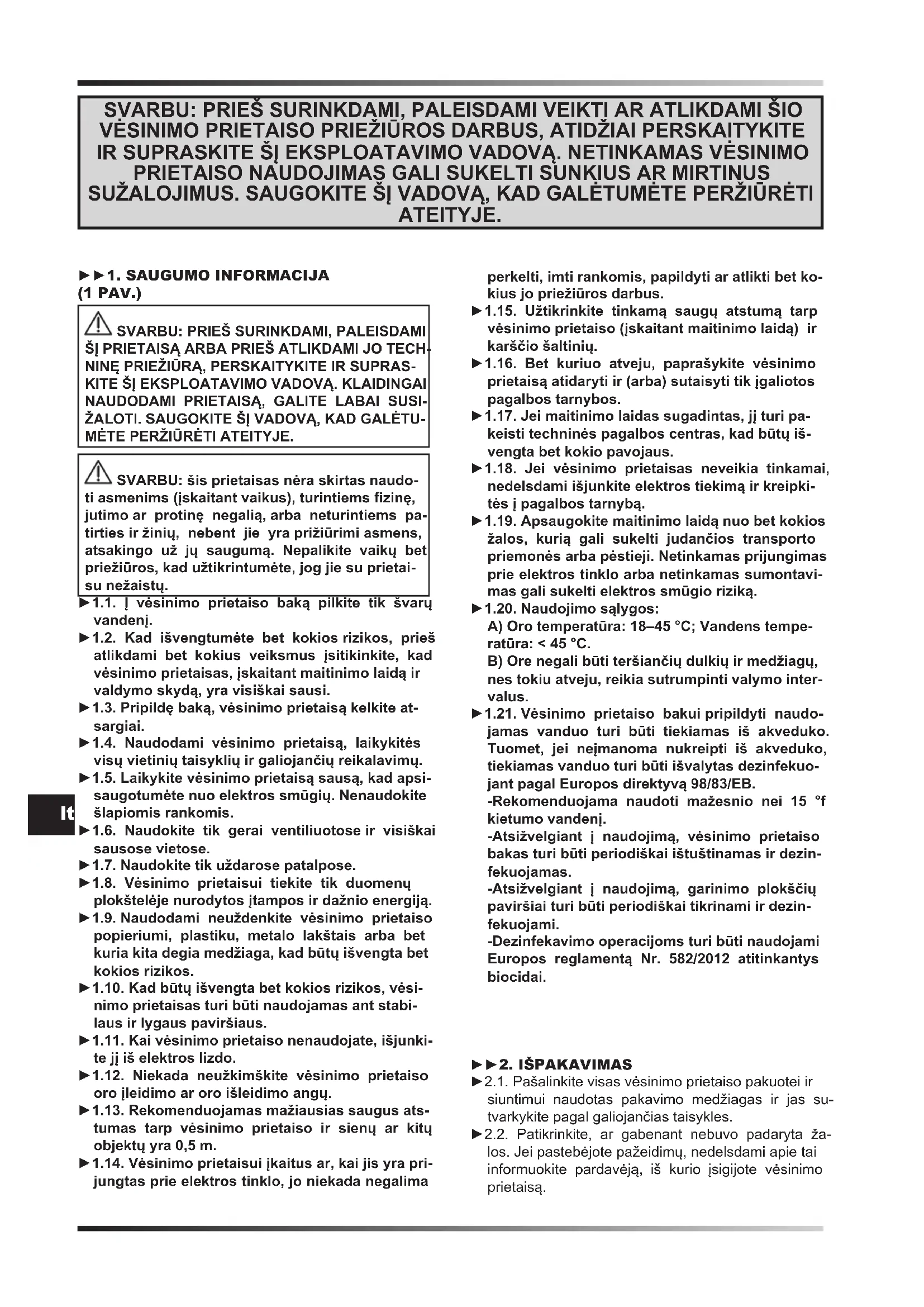

MĖTE PERŽIŪRĖTI ATEITYJE. SVARBU: šis prietaisas nėra skirtas naudo- ti asmenims (įskaitant vaikus), turintiems zinę, jutimo ar protinę negalią, arba neturintiems pa- tirties ir žinių, nebent jie yra prižiūrimi asmens, atsakingo už jų saugumą. Nepalikite vaikų bet priežiūros, kad užtikrintumėte, jog jie su prietai- su nežaistų. ►1.1. Į vėsinimo prietaiso baką pilkite tik švarų vandenį. ►1.2. Kad išvengtumėte bet kokios rizikos, prieš atlikdami bet kokius veiksmus įsitikinkite, kad vėsinimo prietaisas, įskaitant maitinimo laidą ir valdymo skydą, yra visiškai sausi. ►1.3. Pripildę baką, vėsinimo prietaisą kelkite at- sargiai. ►1.4. Naudodami vėsinimo prietaisą, laikykitės visų vietinių taisyklių ir galiojančių reikalavimų. ►1.5. Laikykite vėsinimo prietaisą sausą, kad apsi- saugotumėte nuo elektros smūgių. Nenaudokite šlapiomis rankomis. ►1.6. Naudokite tik gerai ventiliuotose ir visiškai sausose vietose. ►1.7. Naudokite tik uždarose patalpose. ►1.8. Vėsinimo prietaisui tiekite tik duomenų plokštelėje nurodytos įtampos ir dažnio energiją. ►1.9. Naudodami neuždenkite vėsinimo prietaiso popieriumi, plastiku, metalo lakštais arba bet kuria kita degia medžiaga, kad būtų išvengta bet kokios rizikos. ►1.10. Kad būtų išvengta bet kokios rizikos, vėsi- nimo prietaisas turi būti naudojamas ant stabi- laus ir lygaus paviršiaus. ►1.11. Kai vėsinimo prietaiso nenaudojate, išjunki- te jį iš elektros lizdo. ►1.12. Niekada neužkimškite vėsinimo prietaiso oro įleidimo ar oro išleidimo angų. ►1.13. Rekomenduojamas mažiausias saugus ats- tumas tarp vėsinimo prietaiso ir sienų ar kitų objektų yra 0,5 m. ►1.14. Vėsinimo prietaisui įkaitus ar, kai jis yra pri- jungtas prie elektros tinklo, jo niekada negalima perkelti, imti rankomis, papildyti ar atlikti bet ko- kius jo priežiūros darbus. ►1.15. Užtikrinkite tinkamą saugų atstumą tarp vėsinimo prietaiso (įskaitant maitinimo laidą) ir karščio šaltinių. ►1.16. Bet kuriuo atveju, paprašykite vėsinimo prietaisą atidaryti ir (arba) sutaisyti tik įgaliotos pagalbos tarnybos. ►1.17. Jei maitinimo laidas sugadintas, jį turi pa- keisti techninės pagalbos centras, kad būtų iš- vengta bet kokio pavojaus. ►1.18. Jei vėsinimo prietaisas neveikia tinkamai, nedelsdami išjunkite elektros tiekimą ir kreipki- tės į pagalbos tarnybą. ►1.19. Apsaugokite maitinimo laidą nuo bet kokios žalos, kurią gali sukelti judančios transporto priemonės arba pėstieji. Netinkamas prijungimas prie elektros tinklo arba netinkamas sumontavi- mas gali sukelti elektros smūgio riziką. ►1.20. Naudojimo sąlygos: A) Oro temperatūra: 18–45 °C; Vandens tempe- ratūra: < 45 °C. B) Ore negali būti teršiančių dulkių ir medžiagų, nes tokiu atveju, reikia sutrumpinti valymo inter- valus. ►1.21. Vėsinimo prietaiso bakui pripildyti naudo- jamas vanduo turi būti tiekiamas iš akveduko. Tuomet, jei neįmanoma nukreipti iš akveduko, tiekiamas vanduo turi būti išvalytas dezinfekuo- jant pagal Europos direktyvą 98/83/EB. -Rekomenduojama naudoti mažesnio nei 15 °f kietumo vandenį. -Atsižvelgiant į naudojimą, vėsinimo prietaiso bakas turi būti periodiškai ištuštinamas ir dezin- fekuojamas. -Atsižvelgiant į naudojimą, garinimo plokščių paviršiai turi būti periodiškai tikrinami ir dezin- fekuojami. -Dezinfekavimo operacijoms turi būti naudojami Europos reglamentą Nr. 582/2012 atitinkantys biocidai. ►►2. IŠPAKAVIMAS ►2.1. Pašalinkite visas vėsinimo prietaiso pakuotei ir siuntimui naudotas pakavimo medžiagas ir jas su- tvarkykite pagal galiojančias taisykles. ►2.2. Patikrinkite, ar gabenant nebuvo padaryta ža- los. Jei pastebėjote pažeidimų, nedelsdami apie tai informuokite pardavėją, iš kurio įsigijote vėsinimo prietaisą. SVARBU: PRIEŠ SURINKDAMI, PALEISDAMI VEIKTI AR ATLIKDAMI ŠIO VĖSINIMO PRIETAISO PRIEŽIŪROS DARBUS, ATIDŽIAI PERSKAITYKITE IR SUPRASKITE ŠĮ EKSPLOATAVIMO VADOVĄ. NETINKAMAS VĖSINIMO PRIETAISO NAUDOJIMAS GALI SUKELTI SUNKIUS AR MIRTINUS SUŽALOJIMUS. SAUGOKITE ŠĮ VADOVĄ, KAD GALĖTUMĖTE PERŽIŪRĖTI ATEITYJE.lt ►►3. APRAŠYMAS (2 PAV.) Vėsinimo prietaisai su garinimo plokštėmis vėsina orą naudodami natūralų vandens garavimo procesą. Vei- kiant šiems oro vėsinimo prietaisams, aušinama gari- nant ir išnaudojamas vandens ir oro apsikeitimas ener- gija. Vėsinimo prietaisai yra sudaryti iš garinimo plokštės, ventiliatoriaus ir kaskadinės vandens paskirstymo sis- temos. Ventiliatorius siurbia orą iš išorės ir leidžia jam tekėti pro garinimo plokštę, kurios vidus sudarytas iš celiuliozės ir yra nuolat drėkinamas specialia vandenį pumpuojančia sistema. ►►4. VEIKIMAS ĮSPĖJIMAS: prieš įjungdami vėsinimo prietaisą, atidžiai perskaitykite „SAUGUMO INFORMACI- JĄ“. ĮSPĖJIMAS: kad išvengtumėte gedimų ar kitų su- trikimų, naudokite tik švarų vandenį. ĮSPĖJIMAS: patikrinkite, ar jūsų elektros įranga tinkamai įžeminta. Prijungimas prie elektros tin- klo turi būti atliekamas laikantis galiojančių naci- onalinių standartų. Vėsinimo prietaisui tiekite tik duomenų plokštelėje nurodytos įtampos ir daž- nio energiją. Vėsinimo prietaiso šone yra įrengtos įvairios jungtys ir čiaupai (3 PAV.): ►VANDENS PADALIJIMO ČIAUPAS (montuojamas atsižvelgiant į modelį) (A 3 PAV.): skirtas reguliuoti vandens srautą vėsinimo prietaiso skyde. Kai čiaupas visiškai atidarytas (rankeną pasu- kus prieš laikrodžio rodyklę), bus tiekiamas didžiausias vandens srautas. ►VANDENS PASKIRSTYMO JUNGTIS (B 3 PAV.): Skirta nuolat ir automatiškai tiekti vandenį į vėsinimo prietaisą (1/2“ jungtis ir didžiausias vandens slėgis įė- jime 3 bar). Pripildžius, taip pat galima perkelti, kaip visada, ypač atsargiai.

►RANKINIS VANDENS TIEKIMO DANGTELIS (C 3

PAV.): naudojamas vandens įpylimo dangtelis / durelės, su kuriais galima į baką įpilti rankiniu būdu. PASTABA: atkreipkite dėmesį į maksimalią bako talpą, kad išvengtumėte vandens nuotėkių. ►IŠLEIDIMO DANGTELIS (D 3 PAV.): vėsinimo prietaiso dugne yra išleidimo dangtelis, pro kurį galima išleisti vandenį iš bako. ►►4.1. ĮJUNGIMAS: ►4.1.1. Naudodami srieginę jungtį, prijunkite vėsinimo prietaisą prie vandens tinklo (4 PAV.) ir pripilkite į baką vandens. Kai vanduo bake pasieks maksimalų lygį, plūduras automatiškai užblokuos srautą (galima įjungti veikti prie vandens tinklo prijungtą ir nuolat maitinamą vėsinimo prietaisą). Jei papildoma rankiniu būdu pro dangtelį / dureles, atkreipkite dėmesį į bako talpą, kad išvengtumėte vandens nuotėkių. ►4.1.2. Patikrinkite, ar tiekiant nebuvo nuotėkio. ►4.1.3. Prijunkite maitinimo kištuką prie elektros tinklo. ►4.1.4. Paspauskite mygtuką „ON/OFF / POWER“ (ĮJ./IŠJ. / GALIA), kad įjungtumėte vėsinimo prietai- są (5 PAV.). PASTABA: kai vėsinimo prietaisas įjungia garso signalą, reiškia, kad bakas yra tuščias ir prietai- sas veikia ventiliacijos režimu. Norėdami išjungti garsinį signalą, paspauskite mygtuką „COOL“.

PAV.): ►ON/OFF / POWER (ĮJ./IŠJ. / GALIA): galima įjungti arba išjungti vėsinimo prietaisą. ►SPEED (GREITIS): galima padidinti arba sumažinti vėsinimo prietaiso ventiliacijos greitį. ►COOL (VĖSINIMAS): Galima suaktyvinti arba iš- jungti vėsinimo režimą. ►TIMER (LAIKMATIS): galima suaktyvinti arba išjung- ti pavėlinto įjungimo arba išjungimo režimą. -Pavėlintas įjungimas: kai vėsinimo prietaisas įjung- tas, paspauskite mygtuką „TIMER“ (LAIKMATIS) kelis kartus, kol bus parodyta pageidaujamas laikas (skaičius mirksi); dabar išjunkite prietaisą. -Pavėlintas išjungimas: kai vėsinimo prietaisas įjung- tas, paspauskite mygtuką „TIMER“ (LAIKMATIS) kelis kartus, kol bus parodyta pageidaujamas laikas (skaičius mirksi); dabar išjungimo laikas nustatytas. ►SWING (montuojamas atsižvelgiant modelį): galima suaktyvinti arba išjungti vertikalų automatinį plokšte- lių svyravimą, norint nukreipti oro srautą. ►►4.3. IŠJUNGIMAS: ►4.3.1. Paspauskite mygtuką „ON/OFF / POWER“ (ĮJ./IŠJ. / GALIA), kad išjungtumėte vėsinimo prie- taisą (5 PAV.). ►4.3.2. Ištuštinkite baką pro specialų išleidimo dang- telį (7 PAV.).

• Garinimo plokštelės.

LIKTI KASDIEN. ►5.1.1. VANDENS BAKAS: ►5.1.1.1. Išjunkite aušintuvą (PAV. 5) ir atjunkite kištu- ką nuo elektros tinklo. ►5.1.1.2. Išpilkite vandenį iš bako naudodami specia- lių išleidimo dangtelį (PAV. 7). Keletą kartų išplaukite vandens baką, kad pašalintumėte jo viduje esančias sankaupas.

SVARBU: REKOMENDUOJAMA IŠTUŠTINTI VAN-

DENS BAKĄ, JEI AUŠINTUVO NESIRUOŠIAMA NAUDOTI KELIAS DIENAS. ►5.1.2. GARINIMO PLOKŠTELĖS: Rekomenduojama periodiškai vizualiai patikrinti garini- mo plokštelių būseną ir tinkamą padėtį (PAV. 8). Jei ant garinimo plokštelių yra kokių nors kliūčių, atkurkite tinkamą oro srautą naudodami šepetį su minkštais še- reliais. ►►5.1.3. ORO FILTRAS (montuojamas atsižvel- giant į modelį) (PAV. 9): ►5.1.3.1. Išjunkite aušintuvą (PAV. 5) ir atjunkite kištu- ką nuo elektros tinklo. ►5.1.3.2. Išimkite tvirtinimo varžtus (jei yra) ir ištrauki- te ltrą (PAV. 9). ►5.1.3.3. Nuvalykite ltrą švelniu plovikliu ir minkšta šluoste. Įsitikinkite, kad ltras visiškai sausas. ►5.1.3.4. Vėl įdėkite ltrą ir pritvirtinkite jį varžtais (jei yra).

LIKTI KAS MĖNESĮ (tačiau, atsižvelgiant į daugelį veiksnių, tokių kaip darbo valandos, aplinka, kurioje naudojamas aušintuvas, vandens kietumo laipsnis ir kiti kintamieji, gali prireikti dažniau atlikti techninę prie- žiūrą). DĖMESIO: NORINT ATLIKTI TOKIO POBŪDŽIO

GŲ AUŠINTUVO DALIŲ. Priežiūros procedūra: ►5.2.1. Išjunkite aušintuvą (PAV. 5) ir atjunkite maitini- mo laidą nuo elektros tinklo. ►5.2.2. Išpilkite vandenį iš bako naudodami specialių išleidimo dangtelį (PAV. 7). ►5.2.3. Nuimkite groteles, laikiklius ir oro ltrus (jei įrengti) (A-B PAV. 10). ►5.2.4. Labai atsargiai nuimkite garinimo plokšteles (C PAV. 10) ir atlikite valymo darbus. Kad tinkamai išvalytumėte garinimo plokšteles, nedideliu slėgiu purkškite vandenį ant plokštelių paviršiaus, paša- lindami nešvarumus ir sukietėjimus (valymui ne- naudokite cheminių medžiagų ar aštrių daiktų). Jei garinimo plokštelės pažeistos, jas būtina pakeisti originaliomis atsarginėmis dalimis. ►5.2.5. Išvalykite baką pašalindami likučius ir sukie- tėjimus, stengdamiesi nepažeisti vidinių aušintuvo komponentų (plūdės ir jutiklio) (PAV. 11). Valymui naudokite tik minkštus šepečius ir kempines (nenau- dokite cheminių medžiagų). Kai bakas bus visiškai švarus, išdžiovinkite paviršius, kad užbaigtumėte priežiūros darbus. ►5.2.6. Filtrą nuo vandens siurblio nuimkite atlaisvin- dami ant laikiklio esančius varžtus (PAV. 12). Filtrą kruopščiai nuplaukite po švariu tekančiu vandeniu. Jei ltras pažeistas, jį būtina pakeisti originalia atsar- gine dalimi. ►5.2.7. Vėl įdėkite visas sudedamąsias dalis įstatyda- mi jų varžtus tinkamoje padėtyje (jei vėl įdedamas vandens siurblys, užtikrinkite, kad jis būtų tinkamai pritvirtintas padėjus ant vandens bako dugno).

►►6. NUOTOLINIO DRĖGMĖS REGULIATO-

RIAUS PRIJUNGIMAS (pasirenkama) Serijine jungtimi prie maitinimo lizdo galima prijungti nuotolinį drėgmės reguliatorių, skirtą valdyti automatinį vėsinimo prietaiso įjungimą ar išjungimą. Normalaus veikimo metu suaktyvinus drėgmės regulia- torių, vėsinimo prietaisas išsijungia. Jis vėl įsijungia au- tomatiškai ir veikimo kongūracija atstatoma išlaikant prieš išjungimą atliktus nustatymus.

Ekranas neveikia 1. Nėra elektros maitinimo

1a. Patikrinkite, ar vėsinimo prietaisas prijung- tas prie elektros tinklo 1b. Kreipkitės į pagalbos tarnybą

2. Kreipkitės į pagalbos tarnybą

Nėra oro srauto arba jis labai mažas

1. Oro siurbimo anga galinėje pusėje

1a. Laikykite vėsinimo prietaiso galą toliau nuo sienų, kurios galėtų trukdyti oro tekėjimui 1b. Iš oro siurbimo angos pašalinkite bet kokius objektus 1c. Kreipkitės į pagalbos tarnybą

2. Kreipkitės į pagalbos tarnybą

Vėsinimo prietaisas neatsako į komandas

1. Įranga sugedusi 1. Kreipkitės į pagalbos tarnybą

Vėsinimo prietaisas leidžia vandenį

1. Išleidimo dangtelis atsilaisvinęs

2. Išleidimo anga nešvari ir išleidimo

1. Užsukite dangtelį

2. Nuvalykite išleidimo angą ir užsukite dangtelį

3. Kreipkitės į pagalbos tarnybą

4. Kreipkitės į pagalbos tarnybąlv

3. Tvertnei ir noplūde
