MANUAL DE USUARIO IAN 388318 Rocktrail

TIENDA DE CAMPAÑA FAMILIAR 4.1

Instrucciones de montaje

A

1x 1

1x 2

2x 4

1x 3

1x 5

1x 9

1x 6

B

Indicaciones de seguridad .....45 ¡Peligro de muerte! .....45

¡Peligro de intoxicación y de incendio! ....45

¡Peligro de lesiones! .....46

¡Peligro por efectos meteorológicos! ......46

¡Peligro de daños materiales! ....46

Elección del lugar de instalación .46

Montaje 46

Tienda exterior (Fig. B-E) .....46

Tienda interior (Fig. F) .....47

Suelo del avance (Fig. G) .....47

Utilización 47

Apertura de puertas y ventanas (Fig. H e I) .....47

Cierre de puertas y ventanas ...48

Desmontaje 48

Esquema de plegado (Fig. J e K) 48

Reparación, cuidado y almacenamiento ....48

Reparación .....48

Limpieza y eliminación de manchas ....48

Prevención de la formación de moho ....48

Almacenamiento .....49

Indicaciones para la eliminación ....49

Indicaciones relativas a la garantía y la gestión de servicios .....49

DK

Leveringsomfang (fig. A) .....50

Tekniske data 50

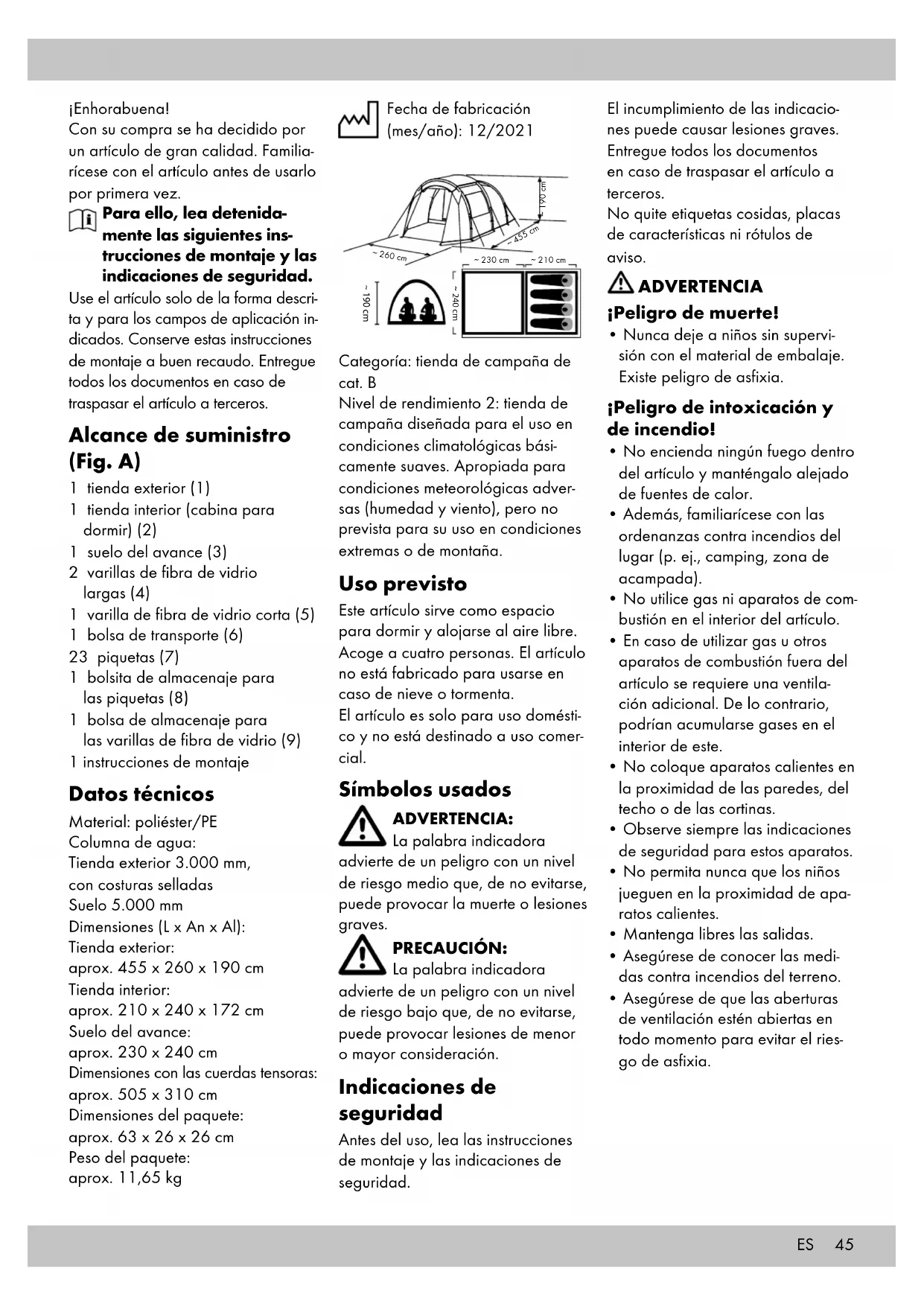

Con su compra se ha decidido por un artículo de gran calidad. Familia-rícese con el artículo antes de usarlo por primera vez.

Para ello, lea detenidamente las siguientes instrucciones de montaje y las indicaciones de seguridad.

Use el artículo solo de la forma descrita y para los campos de aplicación indicados. Conserve estas instrucciones de montaje a buen recaudo. Entregue todos los documentos en caso de traspasar el artículo a terceros.

Alcance de suministro (Fig. A)

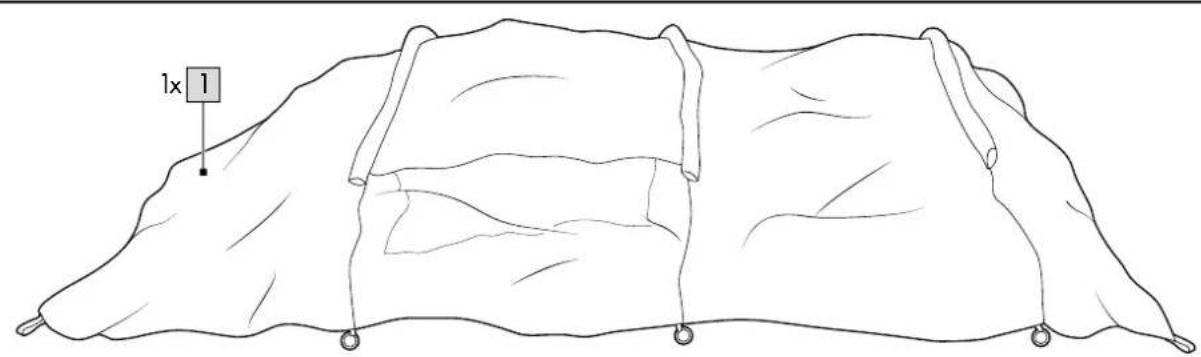

1 tienda exterior (1)

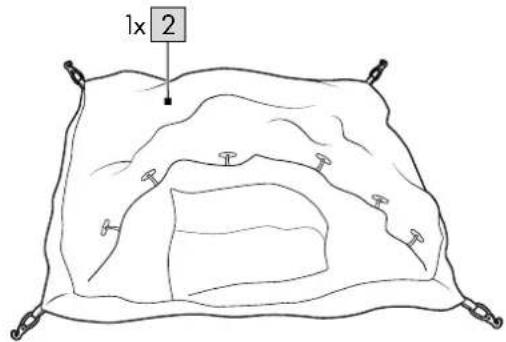

1 tienda interior (cabina para dormir) (2)
1 suelo del avance (3)
2 varillas de fibra de vidrio largas (4)
1 varilla de fibra de vidrio corta (5)

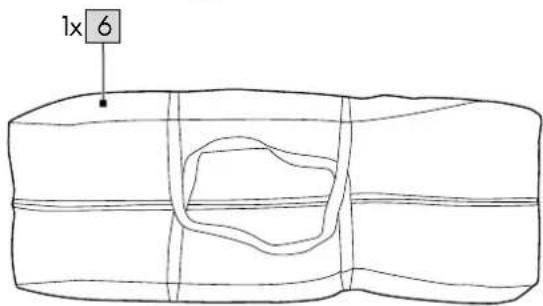

1 bolsa de transporte (6)
23 piquetas (7)
1 bolsita de almacenaje para las piquetas (8)
1 bolsa de almacenaje para las varillas de fibra de vidrio (9)
1 instrucciones de montaje

Datos técnicos

Material: poliéster/PE

Columna de agua:

Tienda exterior 3.000 mm, con costuras selladas

Suelo 5.000 mm

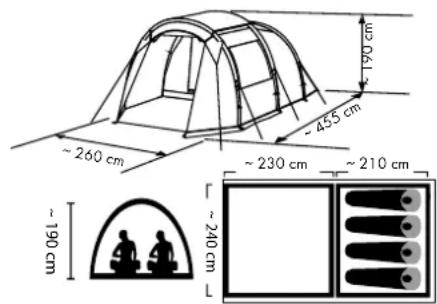

Dimensiones (L x An x Al):

Tienda exterior:

aprox. 455 x 260 x 190 cm

Tienda interior:

aprox. 210 x 240 x 172 cm

Suelo del avance:

aprox. 230 x 240 cm

Dimensiones con las cuerdas tensoras:

aprox. 505 x 310 cm

Dimensiones del paquete:

aprox. 63 x 26 x 26 cm

Peso del paquete:

aprox. 11,65 kg

Fecha de fabricación (mes/año): 12/2021

~260 cm ~190 cm ~230 cm ~ 210 cm ~455 cm ~240 cm

Categoría: tienda de campaña de cat. B

Nivel de rendimiento 2: tienda de campaña diseñada para el uso en condiciones climatológicas básicamente suaves. Apropiada para condiciones meteorológicas adversas (humedad y viento), pero no prevista para su uso en condiciones extremas o de montaña.

Uso previsto

Este artículo sirve como espacio para dormir y alojarse al aire libre.

Acoge a cuatro personas. El artículo no está fabricado para usarse en caso de nieve o tormenta.

El artículo es solo para uso doméstico y no está destinado a uso comercial.

Símbolos usados

ADVERTENCIA:

La palabra indicadora

advierte de un peligro con un nivel de riesgo medio que, de no evitarse, puede provocar la muerte o lesiones graves.

PRECAUCIÓN:

La palabra indicadora

advierte de un peligro con un nivel de riesgo bajo que, de no evitarse, puede provocar lesiones de menor o mayor consideración.

Indicaciones de seguridad

Antes del uso, lea las instrucciones de montaje y las indicaciones de seguridad.

El incumplimiento de las indicaciones puede causar lesiones graves. Entregue todos los documentos en caso de traspasar el artículo a terceros.

No quite etiquetas cosidas, placas de características ni rótulos de aviso.

ADVERTENCIA

¡Peligro de muerte!

• Nunca deje a niños sin supervisión con el material de embalaje. Existe peligro de asfixia.

¡Peligro de intoxicación y de incendio!

- No encienda ningún fuego dentro del artículo y manténgalo alejado de fuentes de calor.

- Además, familiarícese con las ordenanzas contra incendios del lugar (p. ej., camping, zona de acampada).

- No utilice gas ni aparatos de combustión en el interior del artículo.

- En caso de utilizar gas u otros aparatos de combustión fuera del artículo se requiere una ventilación adicional. De lo contrario, podrían acumularse gases en el interior de este.

- No coloque aparatos calientes en la proximidad de las paredes, del techo o de las cortinas.

- Observe siempre las indicaciones de seguridad para estos aparatos.

- No permita nunca que los niños jueguen en la proximidad de aparatos calientes.

- Mantenga libres las salidas.

- Asegúrese de conocer las medidas contra incendios del terreno.

- Asegúrese de que las aberturas de ventilación estén abiertas en todo momento para evitar el riesgo de asfixia.

PRECAUCIÓN

¡Peligro de lesiones!

• ¡No deje a los niños sin supervisión! ¡El artículo no es un juguete ni se debe usar para escalar! Asegúrese de que ninguna persona, en especial niños, se apoye sobre el artículo o trepe por él. El artículo podría perder el equilibrio y volcar. Como consecuencia podrían producirse lesiones o daños.
• Compruebe periódicamente la integridad de todas las conexiones y los tensores y verifique que las piquetas estén firmemente sujetas.
• Asegúrese de que todas las partes están montadas correctamente y no presentan daños. En caso de montaje incorrecto existe peligro de lesiones.
• Las partes dañadas pueden afectar a la seguridad y el funcionamiento.
• No monte ni desmonte el artículo bajo ningún concepto en condiciones meteorológicas extremas, p. ej., en caso de viento fuerte.
• Elija como base una superficie tan firme y nivelada como sea posible. Las superficies arenosas y la nieve reducen la estabilidad. Asegúrese de que haya una base que ofrezca un agarre firme para las piquetas.
• Una vez que se haya montado el artículo existe riesgo de tropezar con las cuerdas tensoras.
• Compruebe antes de cada uso que el artículo no presenta daños ni desgaste. Solo se permite usar el artículo si se encuentra en un estado óptimo.

¡Peligro por efectos meteorológicos!

• Preste atención a las condiciones locales y variables. Tenga en cuenta, por ejemplo, las mareas y los peligros de inundación y de incendio.

• Proteja el artículo de viento fuerte y tormentas. A ser posible, coloque el artículo en un lugar resguardado del viento.

• En caso de viento fuerte, sustituya las piquetas normales por unas especiales para tormentas (no incluidas en el alcance de suministro). Infórmese en un comercio especializado acerca de artículos complementarios apropiados, tales como cuerdas tensoras adicionales.

• En caso de nieve o tormenta fuertes, desmonte el artículo.
• Retire la nieve del artículo. De lo contrario, este podría romperse por el peso.
• No coloque el artículo demasiado tenso, ya que podría no adaptarse a los cambios climatológicos y sufrir daños.
• En caso de humedad y lluvia, los tejidos de la tienda se expanden de forma diferente y hacen necesario tensar más las cuerdas tensoras.

Cuando el material se vuelve a tensar al secarse, se deben volver a aflojar a tiempo las cuerdas tensoras.

¡Peligro de daños materiales!

• Una secuencia incorrecta de montaje puede causar daños en el artículo. Queda excluido todo tipo de responsabilidad.
• ¡Nunca clave con fuerza excesiva las piquetas al suelo! En su caso, alargue los tensores mediante un lazo y coloque las piquetas en otro lugar.
• El poliéster está recubierto de poliuretano y, por lo tanto, es hidrófugo. No utilice insecticidas dentro ni fuera del artículo. Pueden atacar el revestimiento.
• Las pequeñas zonas no estancas de las costuras se pueden reparar con un aerosol para costuras (no incluido en el alcance de suministro) y se puede usar un aerosol impermeabilizante en la tela de la tienda.

Elección del lugar de instalación

¡ADVERTENCIA! ¡Peligro por efectos meteorológicos!

• Preste atención a las condiciones locales y variables. Tenga en cuenta, por ejemplo, las mareas y los peligros de inundación y de incendio.

• Coloque el artículo en un lugar resguardado del viento. Utilice protecciones de viento naturales como setos, rocas, etc.

• Elija un lugar de montaje lo más limpio y nivelado posible.

• Evite depresiones del terreno.
• Retire piedras, ramas y otros objetos cortantes para evitar dañar el suelo de la tienda.
• Utilice piquetas adecuadas para suelos arenosos (no incluidas en el alcance de suministro) para evitar que las cuerdas tensoras se aflojen accidentalmente.

Montaje

El artículo se debería montar entre dos personas.

Antes del comienzo del viaje, realice un montaje de prueba. Asegúrese de que el artículo y todos los accesorios están completos y no presentan daños.

Tienda exterior (Fig. B-E)

1. Abra la bolsa de transporte (6) y extraiga su contenido.
2. Suelte las cintas del artículo enrollado.
3. Saque todos los componentes y extienda la tienda exterior (1) sobre el suelo (Fig. B) en posición plana.

Nota: Guarde las cintas para poder empaquetar posteriormente el artículo con mayor facilidad.

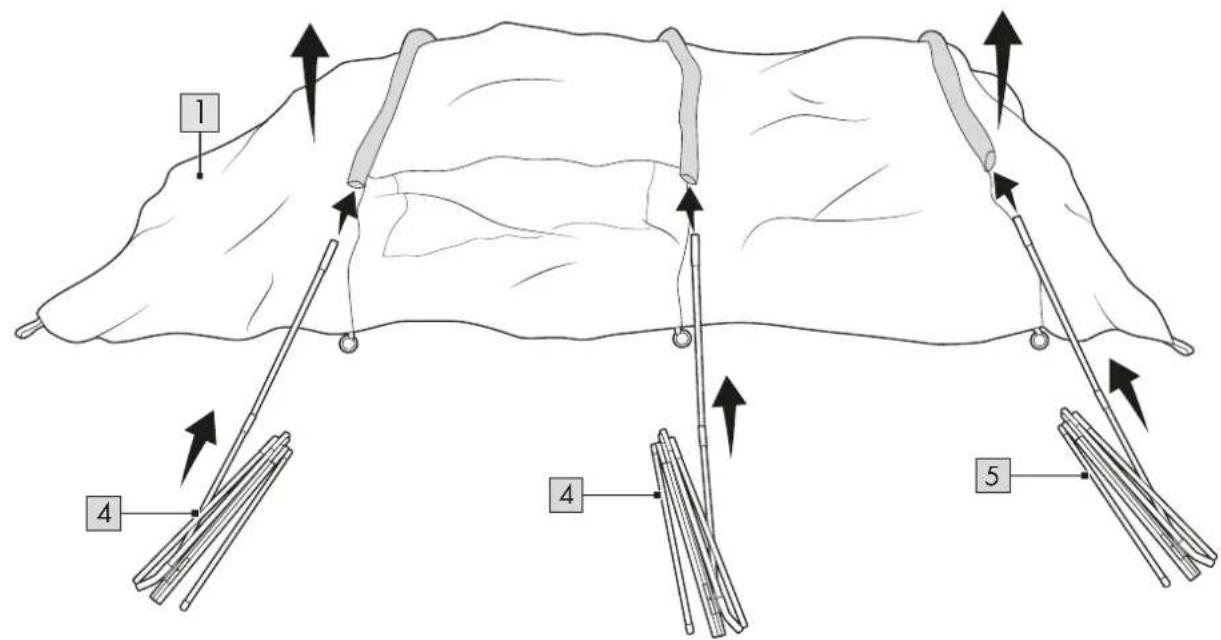

4. Monte la varilla de fibra de vidrio corta (5) y pásela por la guía tipo túnel posterior de la tienda exterior (Fig. B).
Nota: La varilla de fibra de vidrio corta y la guía tipo túnel posterior están marcadas de color.

1. Monte las varillas de fibra de vidrio largas (4) y páselas por las guías tipo túnel delantera y central, respectivamente, de la tienda exterior (Fig. B).

Nota: Preste atención a que los extremos de las varillas de fibra de vidrio se encuentren fuera de las guías tipo túnel.

1. Curve las varillas de fibra de vidrio y coloque sus extremos sobre las espigas de las anillas metálicas (1a) situadas cerca del suelo en la tienda exterior (Fig. C).
2. Fije las varillas de fibra de vidrio con los ganchos de plástico (1b) de la tienda exterior (1) (Fig. D).
3. Enderece la tienda exterior y fije las cuerdas tensoras exteriores una tras otra con las piquetas (7) en el suelo sin tensarlas todavía (Fig. E).

Nota: Clave las piquetas ligeramente inclinadas en el suelo para lograr una mayor fijación, pero sin que la tela de la tienda quede excesivamente tensada. El tejido de la tienda y los puntos de tensado solo deben estar ligeramente tensados para poder equilibrar las cargas del viento.

1. Cierre las cremalleras de la puerta.
2. Fije todos los puntos de tensado con las piquetas, tensando ligeramente (Fig. E).

Nota: Asegúrese de que el artículo no esté sometido a demasiada tensión.

Nota: Compruebe la tensión de la tienda en función de las condiciones meteorológicas.

Tienda interior (Fig. F)

Extienda la tienda interior (2) en la parte posterior de la tienda exterior montada. Preste atención a que la puerta de la tienda interior apunte hacia la puerta de la tienda exterior.

1. Con la ayuda de las espigas de plástico (2a), enganche la tienda interior en los lazos (1f) previstos al efecto en la tienda exterior. Empiece por la suspensión posterior y termine por la delantera.

Nota: Preste atención a fijar las espigas de plástico centrales en los lazos centrales. Ambos están marcadas de color.

1. Fije las esquinas del suelo de la tienda interior con los ganchos (2b) en las anillas metálicas de la tienda exterior (1g) (Fig. F).

Suelo del avance (Fig. G)

1. Extienda el suelo del avance (3) delante de la tienda interior (2) montada.
2. Fije el suelo del avance en la tienda interior con la ayuda de los cierres de gancho y bucle (2c) y (3d).
3. Fije el suelo del avance con las espigas de plástico (3a) en las anillas de plástico de la tienda exterior (1f) y con los ganchos cercanos al suelo (3b) en las anillas metálicas de la tienda exterior (1g).
4. Tense el suelo del avance y asegure cada esquina o lazo de esquina (3c) con una piqueta (7).

Utilización

ADVERTENCIA. Medidas de precaución con respecto a fuego y ventilación.

Medidas de precaución para su seguridad:

• En caso de utilizar gas u otros aparatos de combustión se requiere una ventilación adicional.
• No coloque aparatos calientes en la proximidad de las paredes, del techo o de las cortinas.
• Observe siempre las indicaciones de seguridad para estos aparatos.
• No permita nunca que los niños jueguen en la proximidad de aparatos calientes.
• Mantenga libres las salidas.
• Asegúrese de conocer las medidas contra incendios del terreno.
• Asegúrese de que las aberturas de ventilación estén abiertas en todo momento para evitar el riesgo de asfixia.

En la tienda se encuentran tres trabillas de plástico en las que se puede colgar, p. ej., una lámpara de acampada (no incluida en el alcance de suministro).

El bolsillo interior de la tienda se puede utilizar, por ejemplo, para guardar utensilios o prendas.

Nota: En principio, se produce condensación de agua en todas las tiendas, pero sobre todo en caso de fluctuaciones extremas de la temperatura.

Tras una noche dentro de la tienda, habrá gotas de condensación en la pared interior. Por lo tanto, la condensación no es sinónimo de falta de estanqueidad.

Una buena ventilación reduce la condensación en el interior de la tienda.

Abra regularmente las entradas y las ventanas de la tienda para reducir la condensación en el interior.

Apertura de puertas y ventanas (Fig. H e I)

Para abrir las puertas y ventanas de la tienda exterior y/o interior, proceda de la siguiente manera:

1. Abra las cremalleras de las telas exteriores o suelte los ganchos en las esquinas de las telas exteriores.
2. Enrolle las telas.
3. Cierre los botones alargados previstos al efecto para evitar que suelten los rollos.
4. En su caso, abra las cremalleras de las telas interiores.
5. Enrolle las telas interiores.
6. Fije los botones alargados.

Nota: La tela de la puerta de la tienda exterior se puede fijar con los ganchos en piquetas.

Cierre de puertas y ventanas

Para cerrar completamente las puertas y ventanas de la tienda interior y/o exterior, proceda de esta forma:

1. Suelte los botones alargados.
2. Desenrolle las telas de las puertas o ventanas.
3. Cierre las cremalleras y fije la tela de la ventana con la ayuda de los dos ganchos.

Desmontaje

Nota: A ser posible, desmonte el artículo cuando esté limpio y seco para evitar la formación de moho y manchas.

Tras desmontar el artículo con lluvia, séquelo completamente antes de guardarlo. Limpie en profundidad todas las piezas antes de guardarlas.

1. Desmonte la tienda exterior, la tienda interior y el suelo del avance, soltando las espigas de plástico, los ganchos y los cierres de gancho y bucle.
2. Retire todas las piquetas (7).
3. Enrolle las cuerdas tensoras.
4. Retire las varillas de fibra de vidrio (4) y (5) de las espigas de las anillas metálicas (1a).
5. Retire las varillas de fibra de vidrio de las guías tipo túnel de la tienda exterior.
6. Separe las varillas de fibra de vidrio y pliéguelas.
7. Guarde las piquetas y las varillas de fibra de vidrio en las bolsitas de almacenaje (8) y (9) previstas al efecto.

Esquema de plegado (Fig. J e K)

¡Importante! Al plegar, preste atención a que las medidas plegadas máximas de la tienda interior y exterior y del suelo del avance no superen la longitud de las varillas de fibra de vidrio plegadas.

1. Extienda la tienda interior (2) y el suelo de la tienda (3) en posición plana.

2. Pliegue la tienda interior y el suelo de la tienda en sentido longitudinal a aprox. una quinta parte de su anchura y después dos veces en sentido transversal.

3. Coloque la tienda exterior (1) plegada por la mitad, de modo que sus laterales queden superpuestos.
4. Repliegue los laterales de la tienda exterior según muestra la Fig. J, de modo que se obtenga una forma rectangular.
5. Pliegue la tienda exterior en sentido longitudinal y transversal, de modo que la tienda exterior, la tienda interior y el suelo del avance queden plegados a la misma anchura.
6. Coloque los elementos plegados uno encima de otro.
7. Coloque las bolsitas de almacenaje (8) y (9) en un extremo y enrolle firmemente todos los componentes juntos.

Nota: Preste atención a que los cierres de gancho y bucle del suelo de la tienda exterior no entren en contacto con las mosquiteras.

1. Ate el artículo enrollado con las cintas y guárdelo en la bolsa de transporte (6).

Reparación, cuidado y almacenamiento

Reparación

Se pueden reparar desgarros o agujeros pequeños en el material textil con parches de reparación convencionales.

¡Importante! No use parches de reparación en la costura.

Infórmese en un comercio especializado acerca de los materiales de reparación apropiados y la manera de utilizarlos. Observe las indicaciones del fabricante. Desgarros de mayor tamaño deberían ser reparados por una persona que disponga de conocimientos especializados.

Los elementos rotos o defectuosos del armazón deben sustituirse inmediatamente y no se deben seguir utilizando. Infórmese en un comercio especializado acerca de las piezas de recambio apropiadas.

Limpieza y eliminación de manchas

Elimine la suciedad superficial y las manchas pequeñas con un cepillo suave o un paño de limpieza húmedo. ¡IMPORTANTE! No utilice productos de limpieza, solo agua limpia, ya que los productos pueden atacar la impregnación del artículo.

Cremalleras

Nota: Las cremalleras son piezas de desgaste y no están cubiertas por la garantía.

Aplique regularmente un aerosol de silicona (no incluido en el alcance de suministro) en las cremalleras para evitar su desgaste innecesario. Infórmese en un comercio especializado acerca de un aerosol de silicona apropiado y su aplicación.

Prevención de la formación de moho

No almacene el artículo de manera prolongada en estado mojado o húmedo. Si, a pesar de todo, llegara a formarse un poco de moho, utilice un cepillo suave y ligeramente humedecido o una esponja para retirarlo. A continuación, selle la zona tratada con un producto de impermeabilización apropiado para lonas de tienda (no incluido en el alcance de suministro).

Almacenamiento

Si no va a utilizarlo, almacene siempre el artículo seco y limpio y a temperatura ambiente para evitar la formación de moho.

Si no va a usar el artículo durante un periodo prolongado, sáquelo de la bolsa de almacenaje y guárdelo en un lugar seco y protegido de la luz directa del sol.

Indicaciones para la eliminación

Elimine el artículo y el material de embalaje conforme a la normativa legal local en la actualidad. No deje material de embalaje, como bolsas de plástico, en manos de niños. Guarde el material de embalaje en un lugar inaccesible para éstos.

Deseche los productos y embalajes de manera respetuosa con el medio ambiente.

El código de reciclaje sirve para identificar diversos

materiales para reincorporarlos en el ciclo de reciclaje. El código consta del símbolo de reciclaje, el cual debe reflejar el ciclo de recuperación, y de un número que identifica el material.

Indicaciones relativas a la garantía y la gestión de servicios

El artículo ha sido fabricado con gran esmero y sometido a controles constantes. Para el mismo, DELTA-SPORT HANDELSKONTOR GmbH ofrece a los clientes finales particulares una garantía de tres años a contar desde la fecha de compra (periodo de garantía) con arreglo a las condiciones que se exponen a continuación. La garantía tiene validez únicamente para fallos del material y fabricación.

La garantía no cubre las piezas sometidas a un desgaste normal, las cuales se consideran piezas de desgaste (p. ej., pilas) así como tampoco piezas frágiles como, p. ej., interruptores, baterías o piezas fabricadas en vidrio o cristal.

Se excluyen derechos derivados de esta garantía, si se ha realizado un uso incorrecto o abusivo del artículo o que no se encuentre dentro del marco del uso o ámbito de uso previstos o si no se ha observado lo recogido en el manual de instrucciones, a no ser que el cliente final demuestre que existen fallos del material o fabricación no derivados de una de las circunstancias expuestas anteriormente.

Las demandas derivadas de la garantía sólo podrán presentarse dentro del periodo de garantía exhibiendo el comprobante de compra original. Le rogamos, por ello, que conserve el comprobante de compra original. El periodo de garantía no se verá prolongado por ningún tipo de reparación realizada con motivo de la garantía, la garantía legal o como gesto de buena voluntad. Esto se aplica también a las piezas sustituidas o reparadas.

Por favor, dirija sus quejas primero a la línea telefónica del servicio de atención al cliente que se indica a continuación o póngase en contacto con nosotros por correo electrónico. Si el caso está cubierto por la garantía, a nuestra elección, repararemos o cambiaremos gratuitamente el artículo o le restituiremos el precio de compra del mismo. De la garantía no se derivan otros derechos.

Esta garantía no limitará sus derechos legales, especialmente los derechos de garantía frente al vendedor correspondiente.

IAN: 388318_2107

ES Servicio España

Tel.: [phone]

E-Mail: [e-mail]

Hjertelig tillykke!
