| Tipo de producto | Interfono audio |
| Marca | Grandstream |
| Modelo | GDS3705 |
| Alimentación | PoE IEEE 802.3af (Clase 3) o DC 12V, 1A |
| Conectividad | Ethernet RJ45 10/100 Mbps |
| Protocolo de red | TCP/IP, UDP, HTTP, HTTPS, DHCP, etc. |
| Rango de temperatura de funcionamiento | -30 °C a 60 °C |
| Rango de temperatura de almacenamiento | -35 °C a 60 °C |
| Humedad de funcionamiento | 10% ~ 90% HR (sin condensación) |
| Instalación | Montaje en superficie o empotrado (kit de empotrado vendido por separado) |
| Contenido del paquete | 1x GDS3705, 1x marco de montaje, 1x plantilla de perforación, 4x juntas de goma, 6x tornillos |
| Configuración | Vía interfaz web HTTPS (puerto 443), herramienta GS_Search para encontrar la dirección IP |
| Relé de bloqueo | 3 bornes (NC, NO, COM) para cerradura eléctrica (con corriente o sin corriente) |
| Mantenimiento y limpieza | Limpiar con un paño suave y seco. No usar productos abrasivos ni disolventes. |
| Seguridad | Tornillos antivandálicos, cambio de contraseña de administrador obligatorio |
| Piezas de repuesto y reparabilidad | Usar solo piezas originales de Grandstream. Contacte al soporte técnico. |
| Información general | Interfono audio IP para control de acceso, compatible con sistemas de gestión de acceso Grandstream. |
Preguntas frecuentes - GDS3705 GRANDSTREAM
Preguntas de los usuarios sobre GDS3705 GRANDSTREAM
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Interfono de audio en formato PDF gratis! Encuentra tus instrucciones GDS3705 - GRANDSTREAM y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. GDS3705 de la marca GRANDSTREAM.

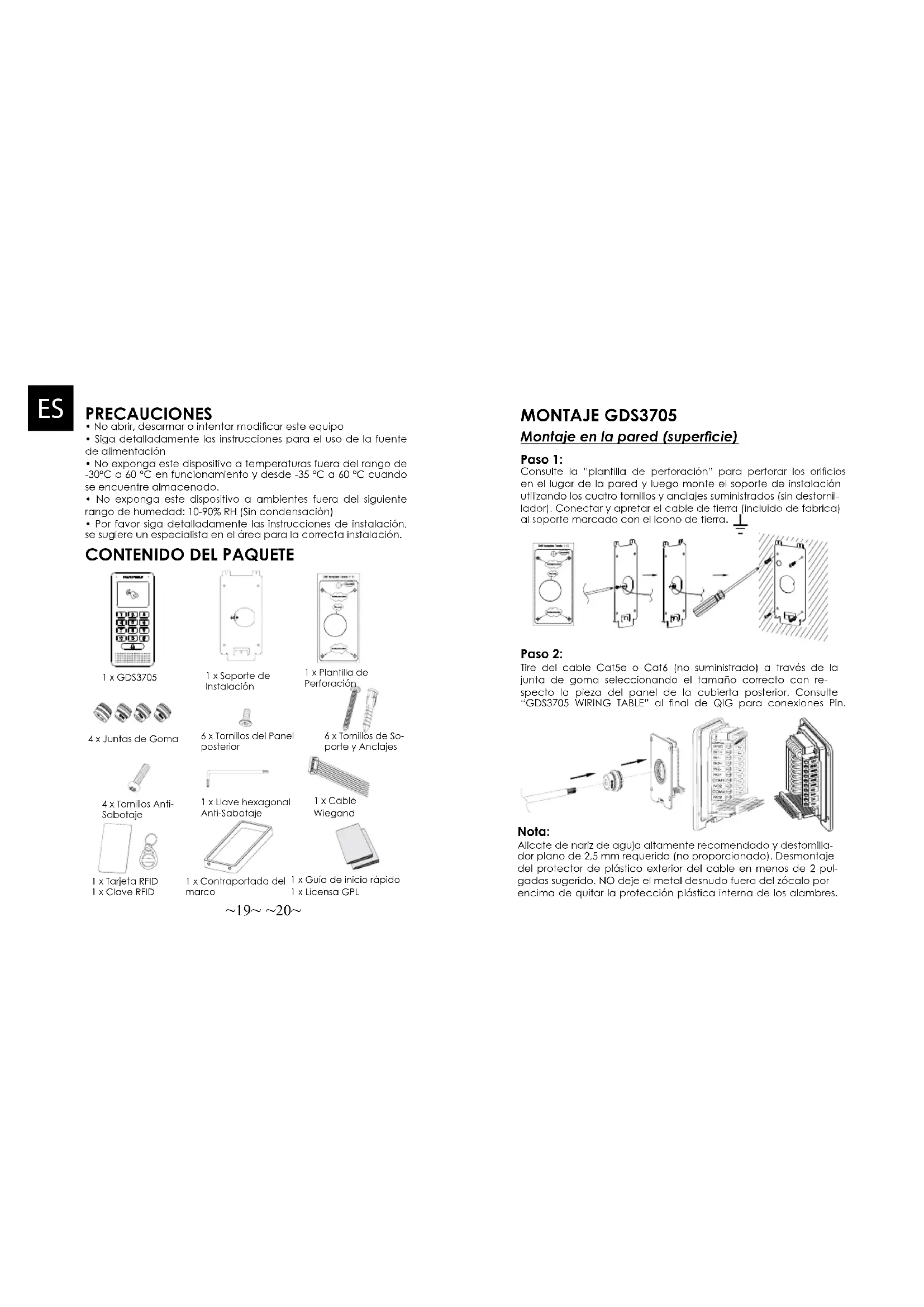

MANUAL DE USUARIO GDS3705 GRANDSTREAM
- NoAbrir,desarmar ointenlar modificareste equipo
- Siga detalladamente las instrucciones para el uso de la fuente de alimentacion
- No exponga este disposilivo a temperatas fuera del rango de -30^ a 60^ en functonamento y desde -35^ a 60^ cuando se encontraralmacenado.
- No exponga este disposativo a ambientes fuera del singular rango de humedad: 10-90% RH (Sin condensacion)
- Por favor signage detalladamente las instruetiones de Instalacion, se sugiere un especialista en el area para la correcta instalacion.
CONTENIDO DEL PAQUETE

1xGDS3705

1 x Soperte de Instalacion

1 x Plantilla de Perforacion.

4xJuntas de Goma

6 x Tomillos del Panel posterior

6 x Tomillos de Soparte y Anclajes

4 x Tornillos Anti-Sabolol

1xTarjetaRFID
1xClaveRFID


1 x Llave hexagonal Anti-Sabolaje
1 x Contraportada del marco

1 x Cable Wiegand

1x Guia de inicio ripo 1x Licensa GPL
19 20
MONTAJE GDS3705
Montaje en la pared (superficie)

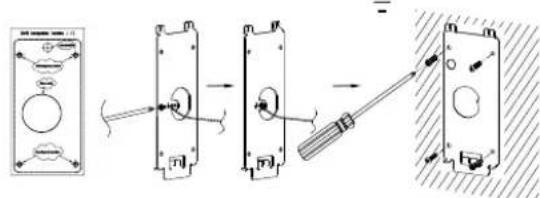

Paso 1:
Consulte la "plantilla de perforación" para perforar los orificios en el lugar de la pared y bajo monte el soporte de instalación realizando los cuales tornillos y inclajes suministrados (sin destornil-lador). Conectar y aplterar el cable de tierra (incluido de fabrica) al soporte marcado con el icono de tierra.

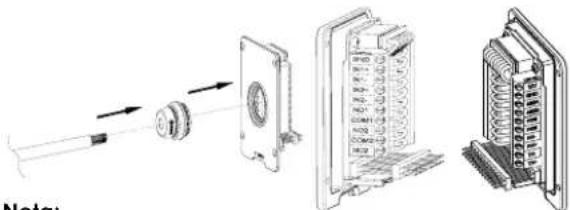

Paso 2:
Tire del cable Cat5e o Cat6 (no suministrado) a trovés de la junta de goma selecciónando el的时间里 correccó con afecto la pleza del panel de la cubierta posterior. Consulte "GDS3705 WIRING TABLE" al final de QIG para canexiones Pin.

Nota:
Alicate de nariz de agua allamente recommendado y destornillador piano de 2,5 mm requerido (no proportionsado). Desmontaje del protector de plastico exterior del cable en menos de 2 pulgadas sugerido. NO除去 metal desnudo fuera del zócalo por encima de qular la protección plastica interna de los alambre.

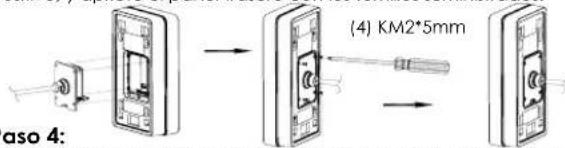

Paso 3:
Asegürese que el "marco de la cubierla trasera" esté en su lugar y los cables del panel traseros estén de manière correcta. Nivele la pieza del panel trasero con toda la superficie posterior del disposilivo, y apriete el panel trasero con los tornillos suministrados.

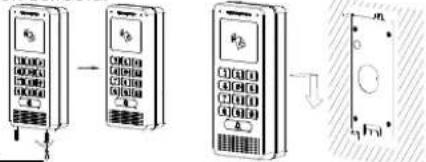

Paso 4:
Saque los dos tornillos de seguridad preinstalados utilizing la llave hexagonal suministrada. Alinee cuidadosamente el GDS3705 con el sapote metalico de la pared, presione y tire del GDS3705 a la posicion correcta.

Paso 5:
Vuelva a instalar los dos tornillos de seguidad utilizing la llave hexagonal suministrada (NO apriete los tornillos en exceso). Cubra los dos orificios de los tornillos en la parte inferior de la pieza "Cubierta trasera" utilizinglos dos tapones de silicon suministrados. Comprobar y finalizar la instalacion.

Montaje en pared (incorporado)
Consulte el "Kit de montaje en pared" (Incrustado), que se puede adquirir porSeparated de Grandstream.
21 22
CONEXION DE LA GDS3705
Consulte la ilustracion de abajo y siga las instrucciones en la?sigue pagina.

Apague el GDS3705 cuando conecte los cables o in-serte/retire la pieza del panel fraserol

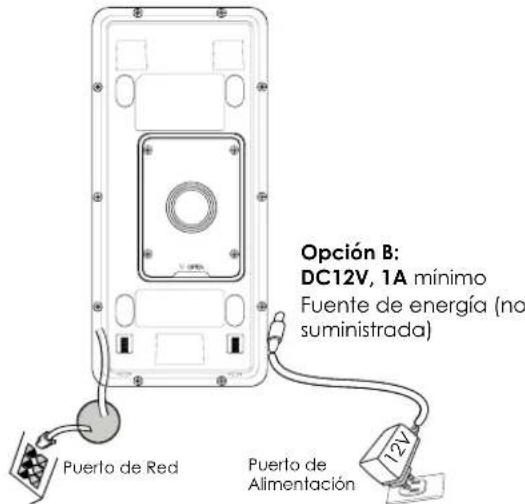

Opinion A:
Cable Ethernet RJ45 a (Clase 3) Alimentación a través de Ethernet (PoE).

Nota:
Elija la option A si utilizes el commutador PoE (clase 3); O: Option B si utilizes una fuente de alimentacion de terceros.
Opinion A
Enchufe un cable Ethernet RJ45 en la (Clase 3) Alimentacion Sobre Ethernet (PoE).
Opinion B
Paso 1:
Selección un DC12V externo, una fuente de alimentación minima de 1A (no proportionsada). Conectar correctamente el cable "+" -" de la alimentación en el conector "12V, GND" del conector GDS3705 (consulte la pagina de montaje anterior para Obtener instrucciones). Conectar la fuente de alimentacion.
Paso 2:
Conectar un cable Ethernet RJ45 en un switch o router con calidad a internet.
Nota:
Consulte el "Paso 2" de "MONTAJE GDS3705" y "GDS3705 CUADRO DE CABLEADO" al final de QIG para ver todas las ilustraciones e instrucciones de cableado y conexión.
CONFIGURACION DEL GDS3705
El GDS3705 se configura por defecto para Obtener la direccion IP del servidor DHCP donde se encuentra la unidad.

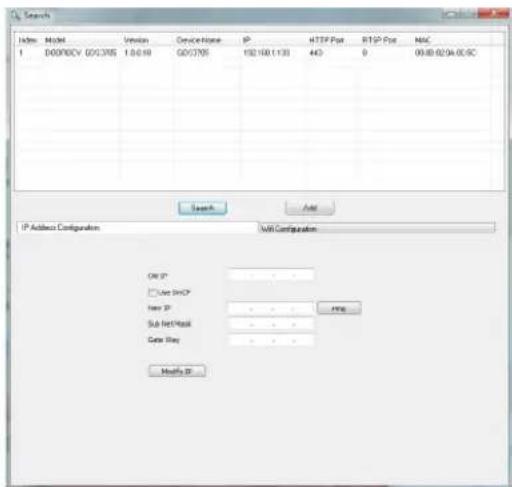

Con el fin de saber qué direccion IP está asignada a su GDS3705, utilise la herramienta GS_Search como se ilustra en los siguients pasos.
Nota:
Si no hay ningún servidor DHCP disponible, la direccion IP prede-terminada del GDS3705 (descués de 5 minutos de espera en no responder el DHCP) es 192.168.1.168
Paso 1: Descargar e instalar la ferramientla de busqueda GS_Search: http://www.grandsream.com/support/tools
Paso 2: Ejecute la herramienta Grandstream GS_Search en una computadora conectada a la mesma red /Servidor DHCP.
Paso 3: HagaWhile in the boton paricinidar la detecion de dispositivos.
Paso 4: Los dispositivos detectados aparecerán en el camino de salida de lasuma眼看.

Paso 5: Abra el navegador web ycribe la direccion IP在哪 de GDS3705 con https://para acceder a la GUI web. (Por razones de seguridad, el acceso web predeterminado De GDS3705 está usinga HTTPS y el puerto 443).
Paso 6: Introduzca el nombre de usuario y la contrasea para起初jarcesion. [El nombre de usuario de administrador predeterminado es "admin" y la contrasea aleatoria predeterminada peut ser encontrar en la etiqueta del GDS3705].
Note: Por razones de seguidad, asegürese dechangiar la contraseña de administrador predeterminada en configuración del problema> Gestión de sistemas.

Paso 7: Después de iniciar sesión en la webGUI, hagaclinic en el menu del lado izquierdo de la interfaz web para Obtener una configuración más detallada y avanzada.
Consulte la documento en linea y preguntas frecuentes para informacion mas detallada.

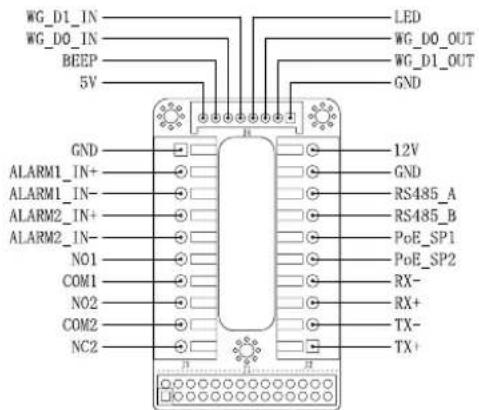

GDS3705 Tabla de cableado
| ConectorPIN | Señal:Función | |
| J2(Básico)3.81mm | 1 TX+(Naranja/Blanco) | Ethernet, PoE 802.3af Class 3, 12.95W |
| 2 TX-(Naranja) | ||
| 3 RX+(Verde/Blanco) | ||
| 4 RX-(Verde) | ||
| 5 PoE_SP2 (Azul + Azul/Blanco) | ||
| 6 PoE_SP1 (Marron + Mar-ron/ Blanco) | ||
| 7 RS485_B | RS485 | |
| 8 RS485_A | ||
| 9 GND | Fuente de Alimentación | |
| 10 I2V | ||
| J3(Avantazo)3.81mm | 1 GND Alarma GND | |
| 2 ALARM1 IN+ | Alarma de entrada | |
| 3 ALARM1_IN- | ||
| 4 ALARM2_IN+ | ||
| 5 ALARM2_IN- | ||
| 6 NO1 | Alarma de entrada | |
| 7 COM1 | ||
| 8 NO2 | Cerradura Eléctrica9 COM | |
| 10 NC2 | ||
| J4(Espezial)2.0mm | 1 GND (Negro) | Alimentación GND Wie-gand |
| 2 WG_D1_OUT (Naranja) | Señal de entrada Wiegand | |
| 3 WG_D0_OUT (Marron) | ||
| 4 LED (Azul) | LED indicador paraelfast de entrada Wiegand | |
| 5 WG_D1 IN (Blanco) | Señal de entrada Wie-gand | |
| 6 WG_D0_IN (Verde) | ||
| 7 BEEP (Amarillo) | Señal de pfitdo de entrada Wiegand | |
| 8.5 V (Rojo) | Potencia de entrada Wie-gand |
Para Obtener mas detalles sobre el cableado GDS3705, Consulte el Manual del usuario.
| Ceradura Eléctrica | ConexiónGDS3705 | Puerta | ||||
| Tonto | Ensenlado | Asagado | NC2 | NO2 | CON2 | Estado normal |
| [Aberto cuando no hay energia] Biqueceo magnético | ||||||
| Cerrar | Abrir | · | · | Cerrar | ||
| · | · | Abrir | ||||
| [Bloqueado cuando se piere energia] | Abrir | Cerrar | · | Cerrar | ||
| · | · | Abrir | ||||
| NOTA:Por favor selección el cabledo correcto bajo en el mecanismo de aperture electría正常使用 para la puerta. La cerradura magnetica electríasolemente funciona en el modo abierto cuando no seonga energia. | ||||||

Nota:
1) Alimentacion PoE_SP1, PoE_SP2 en DC, el rango de voltaje es 48V~57V, sin polaridad.
2) Alimentación PoE con el cableado:
PoE SP1, marrón y marrón / blanco de unión
PoE_SP2, azul y azul/blanco de unión
3) Alimentación DC pueda ser originada correctamente usinga un Inyector PoE calificado.
