Caractéristiques techniques	Terminal de porte IP Grandstream GDS3705 avec caméra HD, audio bidirectionnel, et détection de mouvement.
Résolution de la caméra	1080p (1920x1080) à 30 images par seconde.
Audio	Audio bidirectionnel avec suppression de bruit.
Connectivité	Ethernet 10/100 Mbps, Wi-Fi (optionnel avec adaptateur), support PoE.
Utilisation	Idéal pour les systèmes de contrôle d'accès, surveillance et communication à distance.
Maintenance	Vérification régulière des mises à jour du firmware recommandée.
Sécurité	Support de protocoles de sécurité avancés, y compris TLS et SRTP.
Informations générales	Compatible avec les systèmes de gestion de sécurité Grandstream et autres systèmes SIP.

FOIRE AUX QUESTIONS - GDS3705 GRANDSTREAM

Comment réinitialiser le GRANDSTREAM GDS3705 aux paramètres d'usine ?

Pour réinitialiser le GRANDSTREAM GDS3705, localisez le bouton de réinitialisation à l'arrière de l'appareil. Appuyez et maintenez ce bouton pendant environ 10 secondes jusqu'à ce que les LED clignotent, puis relâchez-le. L'appareil redémarrera avec les paramètres d'usine.

Comment configurer le GRANDSTREAM GDS3705 pour qu'il fonctionne sur mon réseau Wi-Fi ?

Accédez à l'interface web du GRANDSTREAM GDS3705 en entrant son adresse IP dans un navigateur. Connectez-vous avec vos identifiants, puis allez dans 'Paramètres' > 'Réseau' > 'Wi-Fi'. Sélectionnez votre réseau Wi-Fi et entrez le mot de passe correspondant.

Que faire si le GRANDSTREAM GDS3705 ne se connecte pas au réseau ?

Vérifiez que le câble réseau est correctement connecté et que votre routeur fonctionne. Assurez-vous également que le GRANDSTREAM GDS3705 est configuré avec les bonnes informations réseau. Vous pouvez également essayer de redémarrer l'appareil.

Comment mettre à jour le firmware du GRANDSTREAM GDS3705 ?

Pour mettre à jour le firmware, accédez à l'interface web, connectez-vous, puis allez dans 'Maintenance' > 'Mise à jour du firmware'. Téléchargez le dernier firmware depuis le site de GRANDSTREAM et téléversez-le dans l'interface.

Le GRANDSTREAM GDS3705 ne répond pas, que faire ?

Si l'appareil ne répond pas, essayez de le redémarrer en débranchant l'alimentation pendant quelques secondes puis en la rebranchant. Si le problème persiste, réinitialisez l'appareil aux paramètres d'usine.

Comment puis-je accéder aux enregistrements vidéo du GRANDSTREAM GDS3705 ?

Accédez à l'interface web du GRANDSTREAM GDS3705, connectez-vous, puis allez dans 'Enregistrements' pour visualiser et gérer les enregistrements vidéo.

Le son ne fonctionne pas sur le GRANDSTREAM GDS3705, que faire ?

Vérifiez les paramètres audio dans l'interface web et assurez-vous que le volume est réglé correctement. Assurez-vous également que votre microphone et vos haut-parleurs sont fonctionnels.

Comment intégrer le GRANDSTREAM GDS3705 avec un système de domotique ?

Consultez la documentation de votre système de domotique pour les options d'intégration. Le GRANDSTREAM GDS3705 peut être configuré via API ou selon les protocoles supportés par votre système.

MODE D'EMPLOI GDS3705 GRANDSTREAM

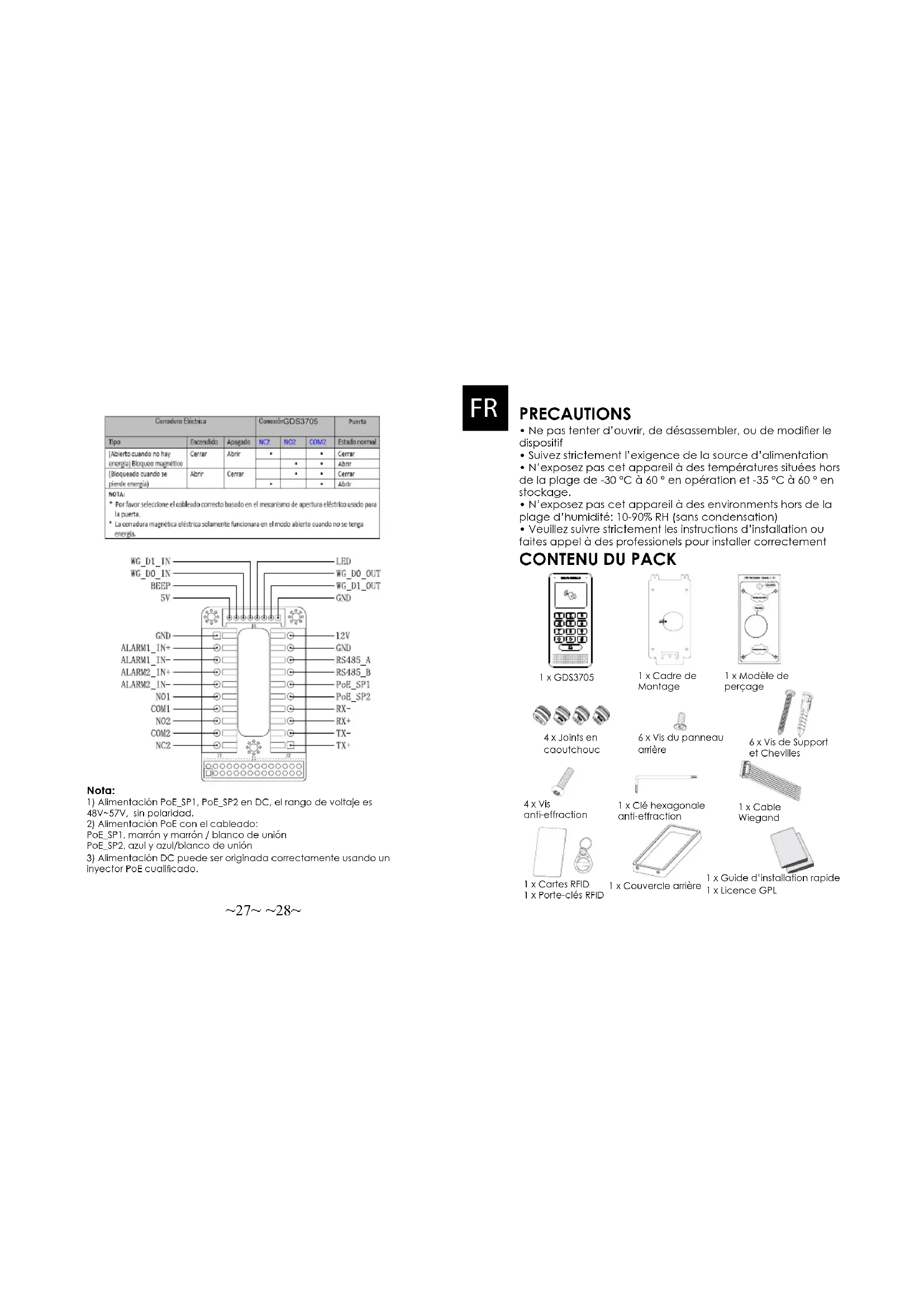

• Ne pas tenter d’ouvrir, de désassembler, ou de modier le dispositif

• Suivez strictement l’exigence de la source d’alimentation

• N’exposez pas cet appareil à des températures situées hors de la plage de -30 °C à 60 ° en opération et -35 °C à 60 ° en stockage.

• N’exposez pas cet appareil à des environments hors de la plage d’humidité: 10-90% RH (sans condensation)

• Veuillez suivre strictement les instructions d’installation ou faites appel à des professionels pour installer correctement 1 x GDS37051 x Guide d’installation rapide1 x Licence GPL1 x Cadre de Montage1 x Cartes RFID1 x Porte-clés RFID4 x Joints en caoutchouc6 x Vis de Support et Chevilles6 x Vis du panneau arrière4 x Vis anti-effraction1 x Clé hexagonale anti-effraction1 x Modèle de perçage1 x Cable Wiegand1 x Couvercle arrière

1XGDS3705~29~ ~30~ Etape 2: Tirez le câble Cat5e ou Cat6 (non inclus) à travers le joint en caou-tchouc en sélectionnant la taille idéale et la partie protectrice de la face arrière, veuillez vous référer au « TABLEAU DE CONNEXION DU GDS3705 » à la n de ce guide d’installation pour les connex-ions des broches.

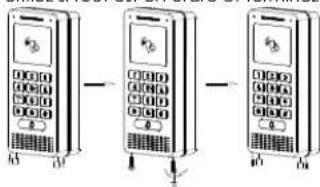

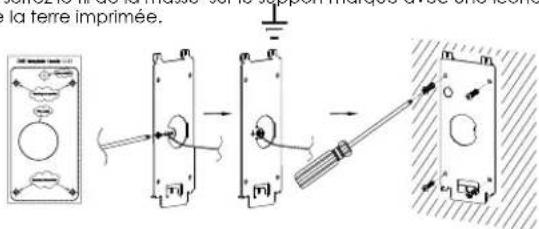

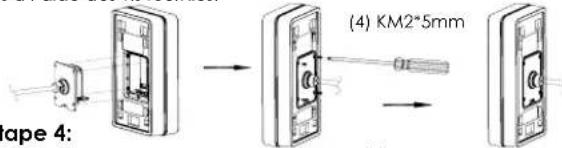

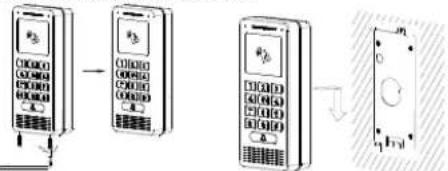

Montage mural (en surface) Etape 1: Consultez le « Modèle de perçage » pour percer des trous à l’endroit ciblé sur le mur puis monter le support d’installation avec les quatre vis et ancrages fournis (tournevis non fourni). Connectez et serrez le fil de la masse sur le support marqué avec une icône de la terre imprimée. Remarque: il est recommandé d’utiliser une pince univer-selle et un tournevis plat de 2,5 mm (non inclus).Ne laissez pas le l métallique non protégé à l’extérieur des bornes après avoir enlevé la protection en plastique des ls. Etape 3: Assurez-vous que le couvercle arrière est en place, le câblage du panneau de couverture arrière est bon. Assemblez la pièce du panneau de couverture arrière avec le couvercle arrière, serrez-les à l’aide des vis fournies. Etape 4: Retirez les deux vis d’anti-sabotage préinstallés à l’aide de la clé hex-agonale fournie. Alignez le GDS3705 avec le sup-port en métal sur le mur, pressez soigneusement et tirez le GDS3705 jusqu’à la bonne position. Etape 5: Installez les deux vis de sécurité arrière à l’aide de la clé hexago-nale fournie (ne pas trop serrer les vis). Couvrez les deux trous sur le fond du “couverlce arrière” en utilisant les deux bouchons en silicone fournis. Vériez si tout est en ordre et terminez l’installation. Montrage Encastrement Mural Veuillez consulter le “Kit d’Encastrement Mural” qui peut être acheté séparément de Grandstream.(4) KM2*5mm~31~ ~32~

CONNECTER LE GDS3705

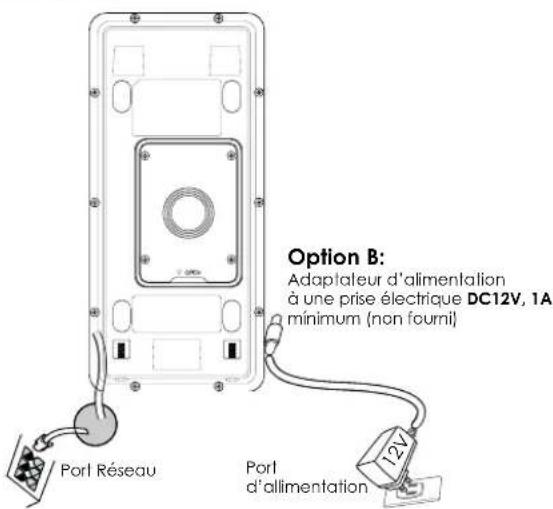

Veuillez se référer à l’illustration ci-dessous et suivez les instructions sur la page suivante. Remarque: Choisir l’Option A si vous utilisez un switch PoE (classe 3) ;Ou : Option B si vous utilisez une source d’alimentation tierce. Option B: Adaptateur d’alimentationà une prise électrique DC12V, 1A mínimum (non fourni) Option A: Câble Ethernet RJ45 à un switch avec port Ethernet pré-alimenté (PoE)(Classe 3) .Port RéseauPort d’allimentation 12V Eteindre le GDS3705 en manipulant les câbles ou lors de l’insertion/retrait de la pièce du couvercle arrière. Option A Branchez un câble Ethernet RJ45 au port réseau du GDS3705 et branchez l’autre extrémité à un switch avec port Ethernet pré-alimenté (PoE) (Classe 3). Option B Etape 1: Sélectionnez une source d’alimentation externe DC12V,1A mini-male (non fourni). Câblez correctement le « +,- » de l’alimentation au connecteur de la prise du GDS3705 « 12V, GND » (se référer à la page précédente du montage pour les instructions). Connectez la source d’alimentation. Etape 2: Branchez un câble Ethernet RJ45 sur un switch réseau /concentra-teur ou routeur. Remarque: Veuillez se référer à l’étape 2 du “Montage du GDS3705” pour plus d’information sur le câblage et le branchement.

CONFIGURATION DU GDS3705

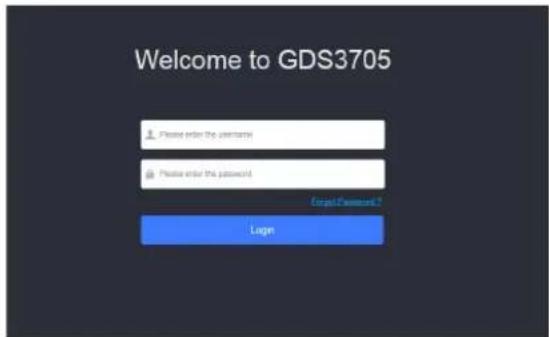

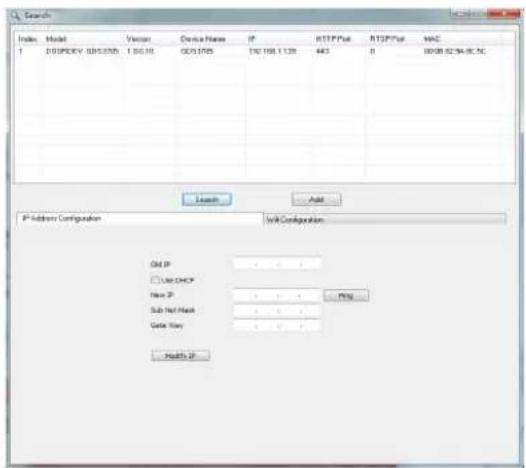

Le GDS3705 est par défaut conguré pour obtenir une adresse IP du serveur DHCP, où se trouve l’unité.An de savoir quelle adresse IP est attribuée à votre GDS3705, veuillez utiliser l’outil GS_Search tel qu’illustré dans les étapes sui-vantes. Remarque: Si aucun serveur DHCP n’est disponible, l’adresse IP du GDS3705 est 192.168.1.168 (après un délai de 5 minutes sans réponse du serveur).~33~ ~34~ Etape 1: Téléchargez et installez l’outil GS_Search: http://www.grandstream.com/support/tools Etape 2: Exécutez l’outil de Grandstream GS_Search sur un ordinateur connecté au même réseau/DHCP serveur. Etape 3: Appuyez sur le button pour commencer la détection de l’appareil. Etape 4: Les appareils détectés seront afchés dans les champs de résultats comme ci-dessous. Etape 5: Ouvrez le navigateur web et entrez l’adresse IP af- chée du GDS3705 en commencant par un https:// pour accéder à la web GUI. (Pour des raisons de sécurité, l’accès à l’intérface web du GDS3705 utilise HTTPS et le port est 443 par défaut.) Etape 6: Entrez le nom d’utilisateur et mot de passe pour vous connecter. (Le nom d’utilisateur de l’administrateur par défault est « admin » et le le mot de passe aléatoire par défaut peut être trouvé sur l’autocollant du GDS3705 ). Remarque: Pour des raisons de sécurité, assurez-vous de changer le mot de passe admin par défaut à partir de Paramètres Système > Gestion des Utilisateurs. Se référer aux documents en ligne et FAQ pour plus d’informations : Etape 7: Après la connexion à l’interface web GUI, cliquez sur le menu sur le côté gauche pour la conguration avancée. http://www.grandstream.com/our-products~35~ ~36~

48V~57V, pas de polarité

2) Câblage pour alimentation avec PoE :

- PoE_SP1, Liaison marron et marron/blanc - PoE_SP2, Liaison bleu et bleu/blanc

3) Chargeur DC peut être alimenté par un injecteur PoE qualié.

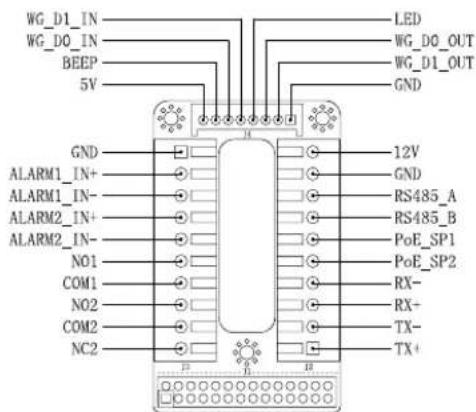

Connecteur PIN Signal Foncon (Basique) 3.81mm1 TX+ (Orange/ Blanc)Ethernet, PoE 802.3af Class3. 12.95W2 TX- (Orange)3 RX+ (Vert/ Blanc)4 RX- (Vert) PoE_SP2 (Bleu + Bleu/ Blanc) PoE_SP1 (Marron + Mar-ron/ Blanc)7 RS485_BRS4858 RS485_A9 GNDSource d’alimentation10 12V (Avancée) 3.81mm1 GND Masse Alarme2 ALARM1_IN+Entrée Alarme3 ALARM1_IN-4 ALARM2_IN+5 ALARM2_IN-6 NO1Sortie Alarme7 COM18 NO2Verrouillage Electrique9 COM210 NC2 (Speciale) 2.0mm1 GND (Noir) Masse Wiegand2 WG_D1_OUT (Orange)Signal de sortie Wiegand3 WG_D0_OUT (Marron)4 LED (Bleu)Signal de sortie LED Wie- gand 5 WG_D1_IN (Blanc)Signal d’entrée Wiegand6 WG_D0_IN (Vert)7 BEEP (Jaune)Signal de sortie Beep Wiegand8 5V (Rouge) Alimentation Wiegand Pour plus de détails sur le câblage du GDS3705, veuillez vous référer au manuel d’utilisateur.~37~ ~38~ WICHTIGE HINWEISE LIEFERUMFANG

• Versuchen Sie nicht, das Gerät zu öffnen, zu zerlegenoder zu modizieren.• Befolgen Sie unbedingt die Informationen zur Stromversorgung.• Bitte beachten Sie die zulässigen Temperaturbereiche für Nut-zung (-30°C bis 60°C) und Lagerung (-35°C bis 60°C)• Die Luftfeuchtigkeit muss innerhalb des folgenden Bereichs liegen: 10–90% rel. Luftfeuchtigkeit (nicht-kondensierend)• Bitte befolgen Sie die Installationsanweisung oder beauftragen Sie eine Fachrma mit der Installation.1 x GDS37051 x Kurzbedienungsanleitung1 x GPL Lizenz1 x Halterung1 x RFID Karte1 x RFID Anhänger für den Schlüsselbund4 x Gummidichtring6 x Schrauben und Dü-bel für die Halterung6 x Schrauben für die Rückpanels4 x Nicht lösbare Schrauben1 x Schlüssel für die Innensechskant-Schrauben1 x Bohrschablone1 x Wiegand-Anschlußkabel mit offenen Enden 1 x EinbaurahmenSchritt 2: Führen Sie das Anschlusskabel (Cat5e oder Cat 6) durch die passende Gummitülle an der Geräterückseite. Die PIN-Belegung nden Sie am Ende dieser Kurz-Montag-eanleitung unter “GDS3705 Verkabelung, PIN-Belegung” MONTAGE GDS3705 Aufputzmontage Schritt 1: Nutzen Sie die mitgelieferte Bohrschablone Zum Anzeichnen der Montagelöcher. Bohren Sie die Löcher an der gewünschten Stelle und befestigen Sie die Wandhalterung fachgerecht mit Dü-beln und Schrauben (Schraubendreher wird nicht mitgeliefert). Schließen Sie das Massekabel an die mit (XX-ground iconXX) markierte Anschlussmöglichkeit.Hinweis: Zur Montage empfehlen wir eine Storchenschnabelzange und einen kleinen 2,5mm Schlitzschraubendreher. Die einzelnen Ka-bel sollten innerhalb der Installationszone nicht länger als 5cm sein. Achten Sie darauf, dass die Isolationsschicht der einzel-nen Anschlusskabel sowie der Kabelmantel nicht beschädigt ist.
