| Typ produktu | Audio interkom |
| Marka | Grandstream |
| Model | GDS3705 |
| Zasilanie | PoE IEEE 802.3af (Klasa 3) lub DC 12V, 1A |
| Łączność | Ethernet RJ45 10/100 Mbps |
| Protokół sieciowy | TCP/IP, UDP, HTTP, HTTPS, DHCP, etc. |
| Zakres temperatury pracy | -30 °C do 60 °C |
| Zakres temperatury przechowywania | -35 °C do 60 °C |
| Wilgotność pracy | 10% ~ 90% RH (bez kondensacji) |
| Instalacja | Montaż natynkowy lub podtynkowy (zestaw do montażu podtynkowego sprzedawany osobno) |
| Zawartość zestawu | 1x GDS3705, 1x ramka montażowa, 1x szablon wiercenia, 4x gumowe uszczelki, 6x śruby |
| Konfiguracja | Przez interfejs web HTTPS (port 443), narzędzie GS_Search do znajdowania adresu IP |
| Przekaźnik blokady | 3 zaciski (NC, NO, COM) do zamka elektrycznego (z prądem lub bez prądu) |
| Konserwacja i czyszczenie | Czyścić miękką, suchą szmatką. Nie używać ściernych środków czyszczących ani rozpuszczalników. |
| Bezpieczeństwo | Śruby anty-sabotażowe, obowiązkowa zmiana hasła administratora |
| Części zamienne i naprawy | Używać wyłącznie oryginalnych części Grandstream. Skontaktuj się z pomocą techniczną. |
| Informacje ogólne | Audio interkom IP do kontroli dostępu, kompatybilny z systemami zarządzania dostępem Grandstream. |
Często zadawane pytania - GDS3705 GRANDSTREAM
Pytania użytkowników dotyczące GDS3705 GRANDSTREAM
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Interkom audio w formacie PDF za darmo! Znajdź swoją instrukcję GDS3705 - GRANDSTREAM i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. GDS3705 marki GRANDSTREAM.

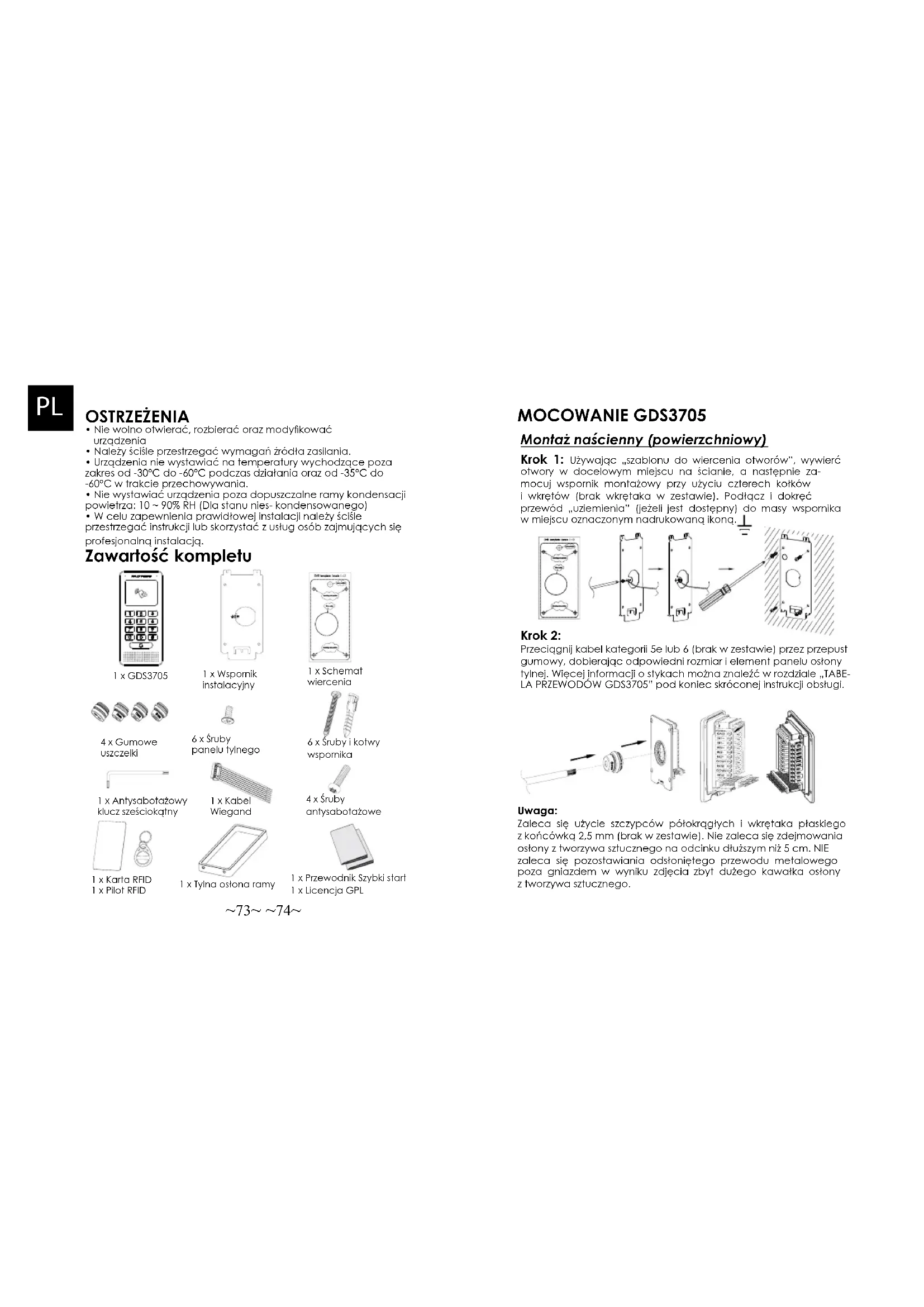

INSTRUKCJA OBSŁUGI GDS3705 GRANDSTREAM
- Nie wolno ofwierac, rozbierac oraz modyfikowac
urzqdzenia
Nalezy scise przestrzegac wymagan zrodla zasilania. - Urzadzenia nie wystawica na tematulary wychodzacea poza zakres od -30^ do -60^ podczas dziatania oraz od -35^ do
-60°C w trakcie przechowywnia.
Nicht wystawci urzadzenia poza dopuszczalne ramy kondensacji powlettra: 10 90% RH (Dla stanu nies- kondensowanego) - W celu zapewnienia prawidlowej instalacj nalezy scile prestrzegac instrukcj lub skorzystac z ustug osob zajmujcych sie profesjonng instalacj.

Zawarść kompletu
1×GDS3705

X Wspomik
Instalacyjny

1 x Schemat wiercenia

4xGumowe uszcezkeli

6x5 Ruby panelu tynego

6 x Šrúby i kotwy wospniki

1 x Antysabotawozy klucz szecioklny

Wiegand

anlysabolaowe

1xKartaRFID 1xPilot RFID

1x Tylna ostona ramy

1xPrzewodnik Szybki start 1x Licencja GPL
73 74
MOCOWANIE GDS3705
Montaz nascienny (powierzchniowy)

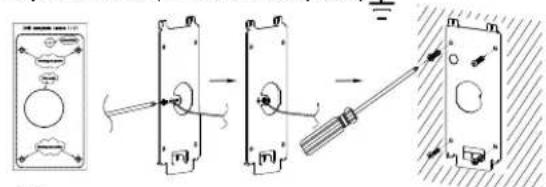

Krok 1: Uzywajc „szablonu do wiercenia olworów", wyierc otwary w docelowym mięscu na scianie, a nastepnie za-mocujw spornik montażowy przy uzyciu czterech kolkow i wkreć ow (brak wkrećaka w zestawie). Podlacz i dokrec przewód „uzlemienia" (jezeil jest dostepny) do masy wspornika w mięscu oznaczonym nadrukowanq ikong.

Krok 2:
Przeciognij kabel kategorii 5e lub 6 (brak w zestawie) przyze przypost gumowy, doobajac odopiewni Rozmiar i element panei ostony tylenej. Wieeel informacji o stykach moza znalez wrozdziale .TABELA PRZEWODOW GDS3705' pod konie skroconej instrukcji obstugi.

Uwaga:
Zaleca sie uzycie szcypców potokragglych i wkreła pflaskiego z konćowka 2.5 mm (brak w zestawyie). Nie zaleca sie zdejmowania ostony z tworzywa sztuczego na odcinku dźyszym niz 5 cm. NIE zaleca sie pozostawiania odstonietego przywodu metalowej poza gniazdem w wyniku zdęcia zbyt dużego kawatka ostony z tworzywa sztuczego.
Krok 3:Upewnil sie ze "Ramka Tylnej Pokwy" jest zatozona prawidlowo. Zaló lyni panel i skrek porzadnie dostarczonymi smrubny.

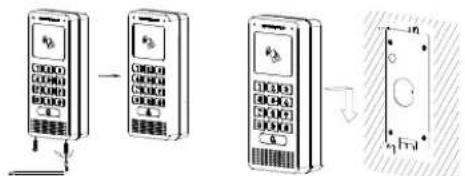

Krok 4: Wykrec 2 sbruy z zabeepieczieniem przechiw ingerencji przy pomocy dostarczonego klucza ampulowego. Zató domofon na scianę i opusć w dó aby go zablokowej na wąsciwej pozycji.

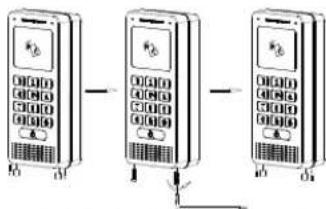

Krok 5: Zamontuj wciagniete s Ruby (nalezy uwazac aby nie przekrecic srb). Natestpnie zamocuj 2 silikonowe koncowski (dostarczone w zestawie) w otwory srb aby je przykryc.

Montaz we watebieniu (wpuszczany).
Patrz Zestaw do montazu we wgtebieniu (wpuszczany),"ktory mozna kupic osobno od firmy Grandstream.
75 76
PODLACZANIE GDS3705
Obejrzj ilustracion ponizej i wykonaj instrukcje na kolejnej stronie.

WYLACZ GDS3705 przed podlączieniem kabli, będź przy zȩciu/zȩtożeni uzynej ostony panelu!
Opcja A:
Kabel RJ45 Ethernet do przytqcznika Power over Ethernet (PoE) (klasa 3).

Uwaga:
Wybierz opcje A w przypadku korzystania z przyqcznika PoE (klasa 3);
LUB: Opcje B w przypadku korzystania zźórda zasilania innej firmy.
Opcja A
Podtacz kabel RJ45 Ethernet do przytqcznika Power over Ethernet (PoE) (klasa 3).

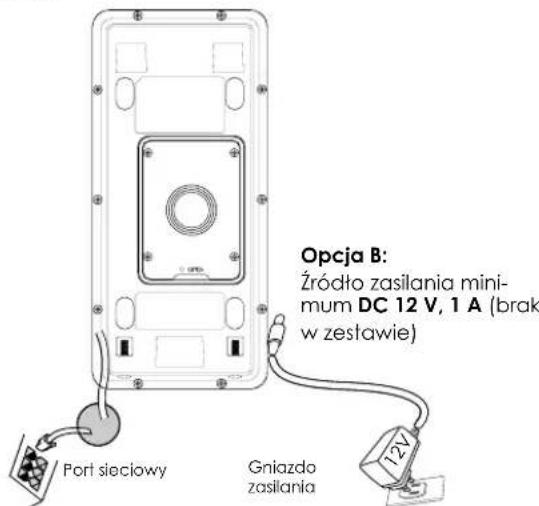

Opca B
Krok 1:
Wybierz zewnetzne zrodto zasilania DC 12 V, minimum 1 A (brak w zestawie). Podlacz prawidtowo kabel 十 _ · -" zrodla zasilania do styku ^ 12V, GND gniazda urzadzenia GDS3705 (patrz informacion je poprzednej stronie instrukcj). Podlacz zrodto zasilania.
Krok 2:
Schematy i instrukcje okablowania i potaczen nozmna znalezwo ceciKrok 2" wrozdzialach, MONTAZ URZADZENIA GDS3705"I, TABELA PRZEWODOW GDS3705" pod konie ekroconej instrukcji obstugi.
KONFIGURACJA GDS3705
Urzadzenie GDS3705 jest domyslinie skonfigurowane do poziskiwania adresu IP z serwera DHCP w lokalizaci urzadzenia.
Aby dowiedziec sie, jaki adres IP zostar przydzielony do urzadzenia GDS3705, uzyj narzedzia GS_Search z godnie z ponijszym opisem.
Uwaga:
Jezei zaden serwer DHCP nie jest dostepny, domysinym adresem IP urzadzenia GDS3705 (po upywie limitu czasu DHCP wynoszqcego 5 minut) jest 192.168.1.168.
Krok 1: Pobierz zainstaluj narzedzie GS Search: http://www.grandsdream.com/support/tools
Krok 2: Uruchom naręźcie GS_Search na komputerze poloczonym z tq sama sieciq/serwerem DHCP.
Krok 3: Kliknil przycski uruchom Search wykrywanie urzadzenia.

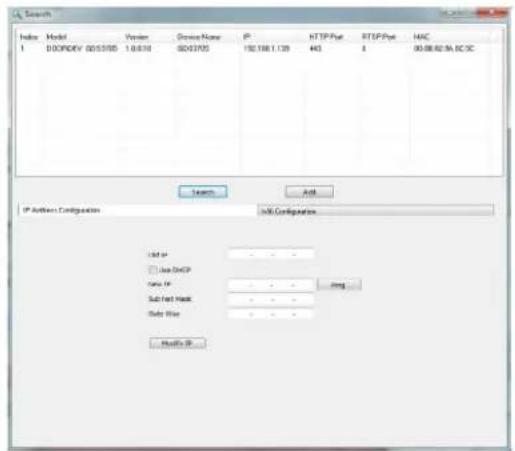

Krok 4: Wykryte urzqdzenia zostanq wyswietlone w polu danych wyjsciowych, jak ponijej.

Krok 5: Otworz przyglądarte Internetów i wpisz wyswietlany adres IP urzadzenia GDS3705, dodajac na poczȩku oznaczenia protokotu https://, aby wyswietlic interfejs uzytkownika. (Ze wźgli dow bezpieczentwa domyslinie urzadzenia GDS3705 wykorzyszulje prolokć HTTPS i port 443).
Krok 6: Wprowadz nazwe uzytkownika i haslo, aby sie zalogowac. (Domyslq nazwq administratora jest "admin", unikalne wygenerowane haslo znajduje sie na nakiejce GDS3705).
Uwaga: Ze wzgledów bezpieczegerslwa zmień domysline haso administratora w obszarze System Settings (Ustawlenia systemu) > User Management (Zarzqdzanle uzytkownikkaml).

Krok 7: Po zalogowaniu w interfelsie uzytkownika kliknij menu po lewej stronie, aby uzyanskDACslop do zaawansowanych ustanien konfiguraci.
Więciej informacijs można znaleź w dokumentenci online i czȩstó zadawanych pytaniach: http://www.grandstream.com/our-produc

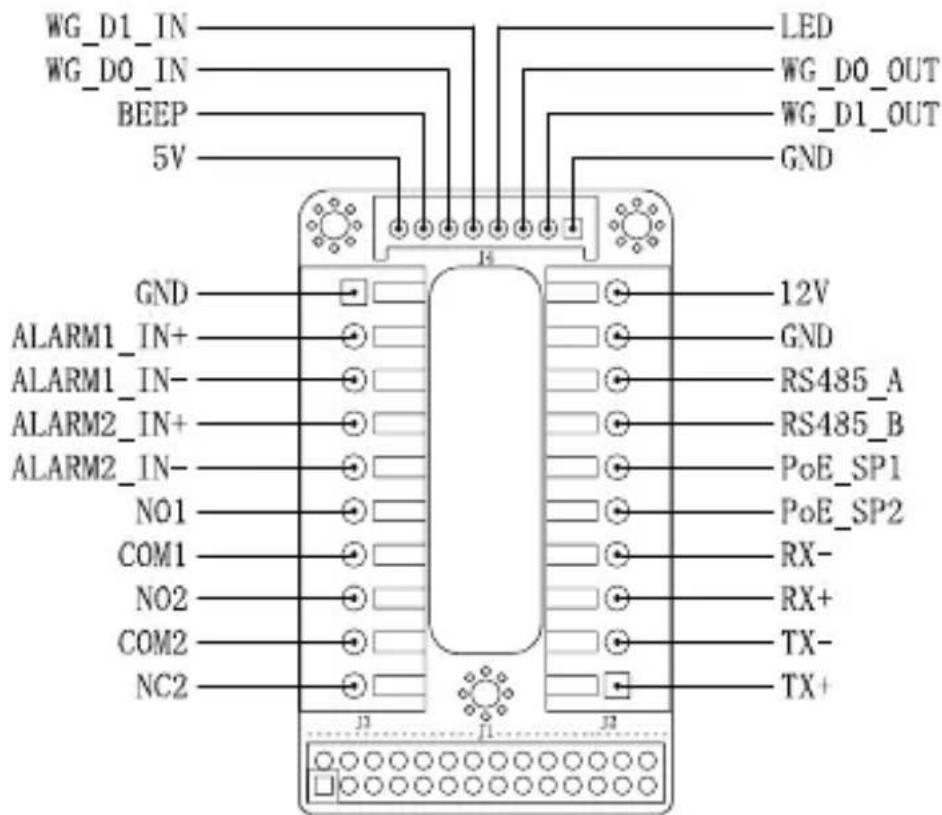

TABLEA PRZEWODOW GDS3705
| Gnilazdo stykny | Funkcja | |
| J2(Pośda-woje)3.81mm | 1 TX+ (Pomarańczowy/Biary) | Ethernet, PoE 802.3af Class3.12.95W |
| 2 TX-(Laranja) | ||
| 3 RX+(Zielony/Biary) | ||
| 4 RX-(Zielony) | ||
| 5 PoE_SP2 (Niewioski + Niewioski/Biary) | ||
| 6 PoE_SP1 (Brzozowy + Brzozowy/Biary) | ||
| 7 RS485 B | RS485 | |
| 8 RS485_A | ||
| 9 GND | Zasilanie | |
| 10 12V | ||
| J3(Raowan-sowane)3.81mm | 1 GND Masa alarmu | |
| 2 ALARM1_IN+ | Wejscie alarmowe | |
| 3 ALARM1_IN- | ||
| 4 ALARM2_IN+ | ||
| 5 ALARM2_IN- | ||
| 6 NO1 | Wejscie alarmowe | |
| 7 COM1 | ||
| 8 NO2 | Zamek elektryczny9 COM2 | |
| 10 NC2 | ||
| J4(Specjaine)2.0mm | 1 GND (Czarny) Wiegand GND | |
| 2 WG_D1_OUT(Pomarańczowy) | Sygnat wyjsciowy Wie-gand | |
| 3 WG_D0_OUT (Brzozowy) | ||
| 4 LED (Niewioski) | Sygnat LED wyjsciowy Wiegand | |
| 5 WG_D1_IN (Biary) | Sygnat wyjsciowy Wie-gand | |
| 6 WG_D0_IN (Zielony) | ||
| 7 BEEP (Zóthy) | Sygnat brzeczyka wyjsciowy Wiegand | |
| 8 5/ (Czerwony) | Wyjscie zasilania Wie-gand |
Więciej informacja o przywodach urzędzenia GDS3705 można znałecz w instrukcj obstugi.
| Zamek elektryczny | Polaczenia GDS3705 | Drzwi | ||||
| Typ | Zasilanie wt. | Zasilanie wyt. | NC2 | NO2 | COM2 | Stan normalny |
| Zamknipte w razie awarii | Zamknipte | Otwarte | * | * | Zamknipte | |
| * | * | Otwarte | ||||
| Otwarte w razie awarii | Otwarte | Zamknipte | * | * | Zamknipte | |
| * | * | Otwarte | ||||
| Uwago: * Wybierz odypiewiednie okablowanie na podstawie rożnych elektrozacepów/elektrozamki w stanu normalego drzwi. * Zamek elektromagnetyczny besteht dzialać TYLKO w trybie Zamknipte w razie awarii. | ||||||

Uwaga:
1) Zasilanie PoE_SP1, PoE_SP2 z DC, zakres napięcia 48 V~57 V, brak polaryzacji.
2) Zasilanie z przywodów kabla PoE: PoE_SP1, osłona brazowa i brazwo-biata PoE_SP2, osłona niebieska i niedesko-biata
3) Zasilanie DC przy poprawnie podierac z kwalifikowanego zasi-lacza PoE.
