GDS3705 - 音频对讲机 GRANDSTREAM - 免费用户手册
免费查找设备手册 GDS3705 GRANDSTREAM PDF格式.
| 产品类型 | 音频对讲机 |
| 品牌 | Grandstream |
| 型号 | GDS3705 |
| 电源 | PoE IEEE 802.3af (3类) 或 DC 12V, 1A |
| 连接性 | 以太网 RJ45 10/100 Mbps |
| 网络协议 | TCP/IP, UDP, HTTP, HTTPS, DHCP 等 |
| 工作温度范围 | -30 °C 至 60 °C |
| 存储温度范围 | -35 °C 至 60 °C |
| 工作湿度 | 10% ~ 90% RH（无冷凝） |
| 安装方式 | 壁挂式或嵌入式安装（嵌入式安装套件另售） |
| 包装内容 | 1x GDS3705, 1x 安装框架, 1x 钻孔模板, 4x 橡胶垫圈, 6x 螺丝 |
| 配置 | 通过 HTTPS Web 界面（端口 443），使用 GS_Search 工具查找 IP 地址 |
| 锁定继电器 | 3 个端子（NC, NO, COM）用于电锁（常闭或常开） |
| 维护与清洁 | 使用柔软干布清洁。请勿使用研磨剂或溶剂。 |
| 安全 | 防拆螺丝，必须更改管理员密码 |
| 备件与可维修性 | 仅使用 Grandstream 原装零件。请联系技术支持。 |
| 一般信息 | 用于门禁控制的 IP 音频对讲机，兼容 Grandstream 门禁管理系统。 |
常见问题 - GDS3705 GRANDSTREAM
用户关于以下问题的提问 GDS3705 GRANDSTREAM
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 音频对讲机 免费PDF格式！查找您的手册 GDS3705 - GRANDSTREAM 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 GDS3705 品牌 GRANDSTREAM.
用户手册 GDS3705 GRANDSTREAM
- 请不要拆卸或修改该设备
- 请严格按照要求提供所需电源
- 请不要在超出-30至60摄氏度环境下使用该设备；
请不要在超出-35至60摄氏度环境下保存该设备
·请在相对湿度10-90%的非凝结环境下使用该设备
·请严格按照手册说明安装该设备或请专业电工人员安装
包装清单
GDS3705一台
安装支架一个 钻孔模板贴纸一张
钻孔模板贴纸一张
四个橡胶密封圈
背板固定螺丝六颗
固定螺丝及锚件六条
防折螺丝 四颗 防折六角扳手一个
韦根电缆一根
RFID卡一张RFID钥匙一个
后盖征一个
快递安装指南一本GPI许可证 一份

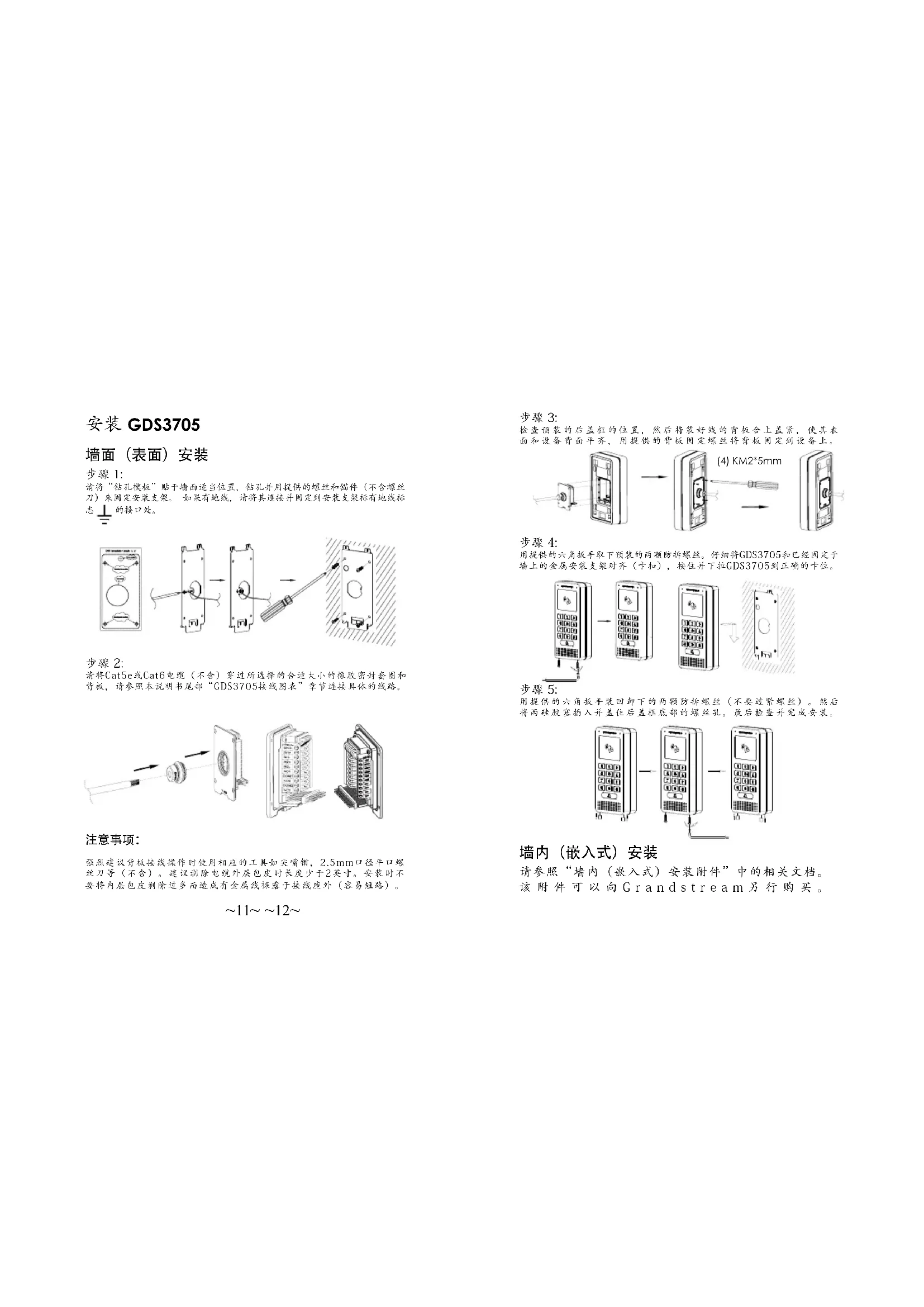

安装 GDS3705
墙面（表面）安装

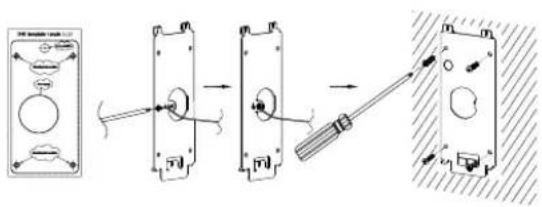

步骤1：
请将“钻孔模板”贴于墙面适当位置，钻孔并用提供的螺丝和锚件（不含螺丝刀）来固定安装支架。如果有地线，请将其连接并固定到安装支架标有地线标
走 的接口处。
步骤2：
请将Cat5c或Cat6电缆（不含）穿过所选择的合适大小的橡胶密封套圈和背板，请参照本说明书总部“GDS3705接线图表”章节连接具体的线路。
注意事项：
张烈建议胶板接线操作时使用相应的工具如尖嘴钳、2.5mm口径平口螺丝刀号（不含）。建议剔除电缆外层包皮时长度少于2英寸。安装时不要将内层包皮剔除过多而造成有金属裁裸露于接线应外（容易短路）。
11 12
步骤3：
检查预装的后盖框的位置，然后将装好线的背板合上盖紧，使其表面和设备背面平齐，用提供的背板固定螺丝将背板固定到设备上。
步骤4：

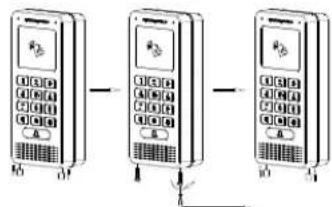

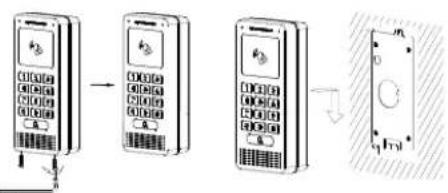

用提供的六角扳手取下预装的两防拆螺丝。仔细将GDS3705和已经固定于墙上的金属安装支架对齐（卡扣），按住并下拉GDS3705到正确的卡位。
步骤5：
用提供的六角扳手装凹卸下的两颗防拆螺丝（不要过紧螺丝）。然后将两硅胶塞插入并盖住后盖柱底部的螺丝孔。最后检查并完成安装。
墙内（嵌入式）安装
请参照“墙内（嵌入式）安装附件”中的相关文档。该附件可以向Grandstream另行购买。
GDS3705 连接方法
请参照下图以及后面几页的操作说明。
严禁在GDS3705加电状态下连接电缆线至接线座或拔插装好线的后盖板。
方案A
将GDS3705的网线连接到（支持Class3的）网络供电交换机相应端口上，由网络交换机通过网线供电（推荐该方式）。
注意事项：
强烈建议选用方案A，支持Class3的网络供电交换机；或用方案B，满足要求的第三方直流电源。
13 14
方案A：
将GDS3705的网线连接到（支持Class3的）网络供电交换机相应端口上，由网络交换机通过网线供电（推荐该方式）。

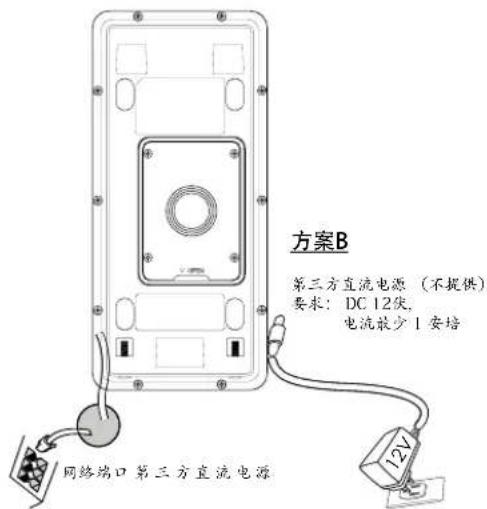

方案B：
步骤1：
选择合适的第三方直流电源（不提供），要求DC12伏，电流最少1安培。将电源的“+，-”极正确的通过连线接到GDS3705的背板接线座子对应的端口“12V，GND”接线座里。
步骤2：
将R45网线的另一端与集线器、交换机或路由器相连。
注意事项：
请参照前面“墙面（表面）安装”中的步骤2和本说明书尾部"GDS3705接线图表”章节来连接具体的线路。
GDS3705的配置
GDS3705默认通过DHCP获取IP地址，请将其连接到有DHCP服务器的网络环境里做初始配置。建议用静态DHCP（如果路由器支撑的话），或用静态IP地址。
想获知GDS3705的地址，可以通过运行“GS_Search”小工具。具体请见后面说明。
请通过Firefox，Chrome或MicrosoftInternetExplorer等浏览器配置GDS3705（需安装插件）
注意事项：
如果网络中没有DHCP服务器，GDS3705的缺省IP地址（在5分钟DHCP超时后）将是：192.168.1.168

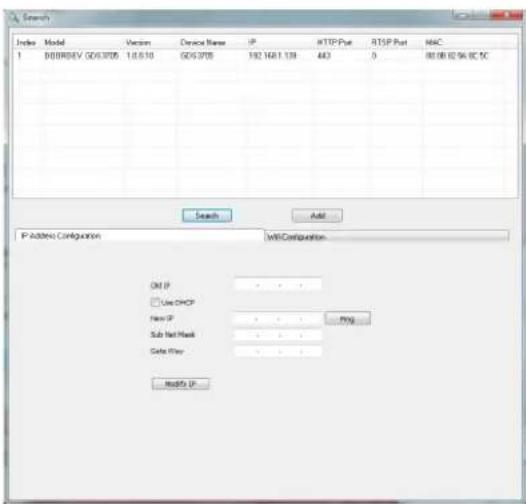

步骤1：下载并安装GS_Search小工具：http://www.grandstream.com/support/tools
步骤2：在相同DHCP服务器下的和GDS3705位于相同网段上的电脑上安装并运行GS_Search小工具。
步骤3：点击按钮开始找寻搜索设备。
步骤4：搜索到的设备将会显示在如下图的界面中。
步骤5：打开浏览器，输入显示的GDS3705的IP地址到命令行中，以https://开始。（安全起见，GDS3705的缺省网络连接用HTTPS和端口443）
步骤6：输入管理员用户名和密码登入管理界面（管理员用户名的缺省值为：admin；缺省密码为随机值，写于GDS3705机体的贴纸上）
注意事项：
安全起见，强烈建议用户按照设备要求更改缺省管理员密码，并妥善保存密码。
步骤7：登入进管理页面后，点击选择左边菜单进入相应的详细参数配置和高级管理界面。
更详细的信息，请参照在线文档库和FAQ常见问题解答：http://www.grandstream.com/our-products

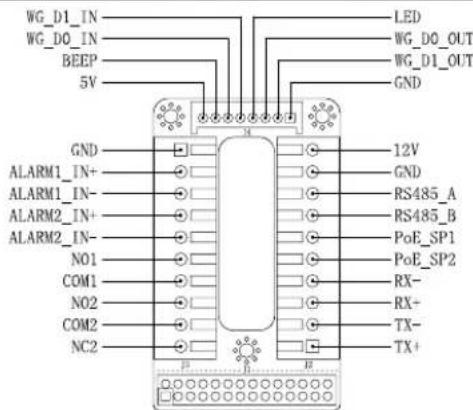

GDS3705接线图表
| 插点特信号功能 | ||
| J2(基本)3.81mm | 1 TX+(橙/白色) | Ethernet, PoE 802.3af Class3.12.95Watt |
| 2 TX-(橙色) | ||
| 3 RX+(绿/白色) | ||
| 4 RX-(绿色) | ||
| 5 PoE_SP2(蓝色+蓝/白色) | ||
| 6 PoF_SP1(棕色+信/白色) | ||
| 7 RS485 B | RS485 | |
| 8 RS485_A | ||
| 9 GND | 电源 | |
| 10 12V | ||
| J3(高级)3.81mm | 1 GND | 报警信号地 |
| 2 ALARM1_IN+ | 报警输入 | |
| 3 ALARM1_IN- | ||
| 4 ALARM2_IN+ | ||
| 5 ALARM2_IN- | ||
| 6 NO1 | 报警输出 | |
| 7 COM1 | ||
| 8 NO2 | 电锁接口 | |
| 9 COM2 | ||
| 10 NC2 | ||
| J4(特殊)2.0mm | 1 GND(黑色)韦根接口电源地 | |
| 2 WG_D1_OUT(紫色) | 韦根接口信号输出 | |
| 3 WG_DO_OUT(棕色) | ||
| 4 LED(蓝色)韦根接口LED信号 | 寄出 | |
| 5 WG_D1_IN(白色) | 韦根接口信号输入 | |
| 6 WG_DO_IN(绿色) | ||
| 7 BEEP(黄色)韦根接口BEEP峰 | 寄出 | |
| 8 5V(红色)韦根接口电源输出 | (5伏) | |
更详细的接线，接口等信息，请参照GDS3705用户手册。
17 18
| 电锁类型 | GDS3705接口端 | 门锁常态 | ||||
| 类型 | 通电状态 | 断电状态 | NC2 | NO2 | COM2 | |
| 断电常开N0型 | 上锁 | 开锁 | ■ | ■ | 上锁 | |
| ■ | ■ | 开锁 | ||||
| 断电常关NC型 | 开锁 | 上锁 | ■ | ■ | 上锁 | |
| ■ | ■ | 开锁 | ||||
| 注意:·请依据电锁类型以及门常态所需上锁状态选择正确的接法。·电磁锁因消防安全需求都为断电常开型,因此请接到NC和ICOM端。 | ||||||
注意事项：
1)PoE_SP1,PoE_SP2管脚为直流供电，电压范围：48V-57V，无正负极2)PoE网线供电接法：
·PoESP1.棕色+棕色两根电缆并接
·PoE SP2.蓝色+蓝/白色两根电缆并接
3) DC直流电源可以从合乎电源要求的合格的PoEInjector里获取
