РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GDS3705 GRANDSTREAM

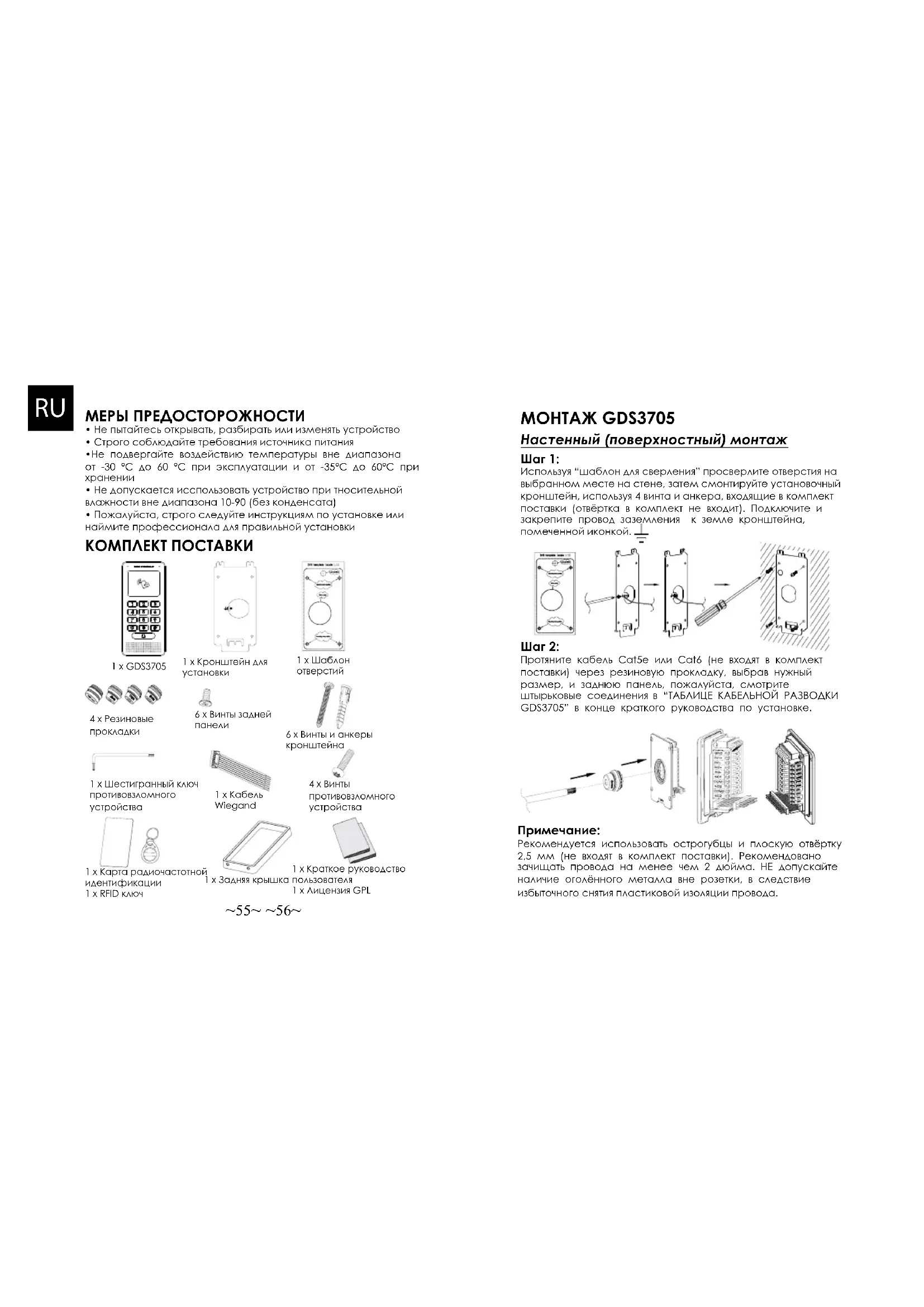

• Не пытайтесь открывать, разбирать или изменять устройство• Строго соблюдайте требования источника питания•Не подвергайте воздействию температуры вне диапазона от -30 °C до 60 °C при эксплуатации и от -35°C до 60°C при хранении• Не допускается исспользовать устройство при тносительной влажности вне диапазона 10-90 (без конденсата)• Пожалуйста, строго следуйте инструкциям по установке или наймите профессионала для правильной установки1 x GDS37051 x Краткое руководствопользователя1 x Лицензия GPL1 x Кронштейн для установки1 x Карта радиочастотной идентификации1 x RFID ключ4 x Резиновые прокладки6 x Винты и анкеры кронштейна6 x Винты задней панели4 x Винты противовзломного устройства1 x Шестигранный ключ противовзломного устройства1 x Шаблон отверстий1 x Кабель Wiegand1 x Задняя крышкаШаг 2: Протяните кабель Cat5e или Cat6 (не входят в комплект поставки) через резиновую прокладку, выбрав нужный размер, и заднюю панель, пожалуйста, смотрите штырьковые соединения в “ТАБЛИЦЕ КАБЕЛЬНОЙ РАЗВОДКИ GDS3705” в конце краткого руководства по установке. МОНТАЖ GDS3705 Настенный (поверхностный) монтаж Шаг 1: Используя “шаблон для сверления” просверлите отверстия на выбранном месте на стене, затем смонтируйте установочный кронштейн, используя 4 винта и анкера, входящие в комплект поставки (отвёртка в комплект не входит). Подключите и закрепите провод заземления к земле кронштейна, помеченной иконкой.Примечание:Рекомендуется использовать острогубцы и плоскую отвёртку 2,5 мм (не входят в комплект поставки). Рекомендовано зачищать провода на менее чем 2 дюйма. НЕ допускайте наличие оголённого металла вне розетки, в следствие избыточного снятия пластиковой изоляции провода.

1XGDS3705~57~ ~58~ Шаг 3: Убедитесь, что “Задняя крышка” на месте, задняя крышка для проводов в порядке. Установите заподлицо рамку и заднюю панель устройства, затянице с помощью винтов, поставляемых в комплекте. Шаг 4: Выкрутите два винта защиты от вскрытия с помощью шестигранного ключа. Тщательно прижмите GDS3705 к металлической скобе на стене, нажмите и потяните GDS3705 вниз в нужное положение. Шаг 5: Вкрутите два винта защиты от вскрытия винты обратно с помощью шестигранного ключа (не перетягивайте винты). закройте два отверстия для винтов на нижней части “Задней крышки”, используя две резиновых заглушки. Сделайте финальную проверку и завершите установку. Настенный (встроенный) монтаж Пожалуйста, используйте “Комплект для настенного (встроенного) монтажа”, который можно отдельно заказать в компании Grandstream. ПОДКЛЮЧЕНИЕ GDS3705 Смотрите изображение ниже и следуйте инструкциям на следующей странице. Примечание: Выберите Опцию A, при использовании PoE коммутатора (Класс 3); ИЛИ: Опцию B, при использовании стороннего источника питания. Опция B: DC12В, 1A минимум Источник питания (не входит в комплект поставки) Опция A: RJ45 Ethernet кабель в (Класс 3) Power over Ethernet (PoE) коммутатор.Сетевой портПорт электропитания 12V Отключите питание GDS3705 при подключении проводов или подсоединении/отсоединении задней панели!(4) KM2*5mm~59~ ~60~ Опция A Вставьте RJ45 Ethernet кабель в (Класс 3) Power over Ethernet(PoE) коммутатор. Опция B Шаг 1: Выберите внешний источник питания DC12В, минимум 1A (не входит в комплект поставки). Правильно подключите, соблюдая полюсовку “+,-” силовой кабель к разъёму “12V, GND“ гнезда GDS3705 (инструкции смотрите на предыдущей странице). Подключите источник питания. Шаг 2: Подключите Ethernet кабель к сети, коммутатору/ концентратору или маршрутизатору Примечание: Пожалуйста, смотрите “Шаг 2” в разделе “МОНТАЖ GDS3705” и “ТАБЛИЦУ КАБЕЛЬНОЙ РАЗВОДКИ GDS3705“ в конце краткой инструкции по установке для изображений и инструкций по разводке и соединениям. КОНФИГУРАЦИЯ GDS3705 По умолчанию GDS3705 настроен на получение IP-адреса от DHCP-сервера, на котором расположено устройство.Для того что бы узнать какой IP-адрес присвоен Вашему GDS3705, пожалуйста используйте средство GS_Search, как показано в нижеследующих шагах.Примечание: Если DHCP недоступен, IP-адрес GDS3705 по умолчанию (через 5 минут с таймаута DHCP) будет 192.168.1.168. Шаг 1: Загрузите и установите GS_Search tool: http://www.grandstream.com/support/tools Шаг 2: Запустите GS_Search компании Grandstream на компьютере, подключённом к той же сети/DHCP-серверу. Шаг 3: Щёлкните на кнопку для запуска обнаружения Шаг 4: Обнаруженное устройство отобразится в поле вывода, как показано ниже.~61~ ~62~ Шаг 5: Откройте веб-браузер и введите отображённый IP- адрес GDS3705 начиная с https:// для входа в веб ГИП. (По соображениям безопасности, для веб доступа GDS3705 использует HTTPS и порт 443). Шаг 6: Для входа введите имя пользователя и пароль. (Имя пользователя администратора по умолчанию - “admin”, случайный пароль по умолчанию можно найти на наклейке на GDS3705). Примечание: По соображениям безопасности, обязательно измените пароль администратора по умолчанию, перейдя в Системные настройки > Управление пользователями.Смотрите электронные документы и раздел FAQ для более подробной информации: Шаг 7: После входа в веб ГИП, щёлкните по меню слева веб интерфейса для более детальных и расширенных настроек. http://www.grandstream.com/our-products

TABELA DE CABEAMENTO DO GDS3705

Jack-разъёмШтырьСигнал Функция

3.81mm1 TX+ (Оранжевый/ Белый)PoE 802.3af Класс3. 12.95W2 TX- (Оранжевый)3 RX+ (Зелёный/Белый)4 RX- (Зелёный) PoE_SP2 (Синий + Синий/ Белый) PoE_SP1 (Коричневый + Коричневый/ Белый)7 RS485_BRS4858 RS485_A9 GNDБлок питания10 12V

2.0mm1 GND (Чёрный) Wiegand GND2 WG_D1_OUT (Оранжевый Wiegand выходной сигнал3 WG_D0_OUT (Коричневый 4 LED (Синий)Wiegand выходной сигнал СИД5 WG_D1_IN (Белый)Wiegand входной сигнал6 WG_D0_IN (Зелёный)7 BEEP (Жёлтый)Wiegand выходной звуковой сигнал8 5V (Красный)Wiegand выходная мощность Для более подробной информации о кабельной разводке GDS3705, пожалуйста, смотрите Руководство пользователя.~63~ ~64~ Примечание: 1) Питание PoE_SP1, PoE_SP2 от DC, диапазон напряжения 48В~57В,без полярности. 2) Кабели питания от PoE:PoE_SP1, коричневый и коричнево-белый бандаж PoE_SP2, синий и сине-белый бандаж 3) DC питание можно получить от подходящего PoE-инжектора. PRECAUÇÕES
