| Tipo di prodotto | Citofono audio |
| Marca | Grandstream |
| Modello | GDS3705 |
| Alimentazione | PoE IEEE 802.3af (Classe 3) o DC 12V, 1A |
| Connettività | Ethernet RJ45 10/100 Mbps |
| Protocollo di rete | TCP/IP, UDP, HTTP, HTTPS, DHCP, ecc. |
| Intervallo di temperatura operativa | da -30 °C a 60 °C |
| Intervallo di temperatura di stoccaggio | da -35 °C a 60 °C |
| Umidità operativa | 10% ~ 90% UR (senza condensa) |
| Installazione | Montaggio a parete o da incasso (kit da incasso venduto separatamente) |
| Contenuto della confezione | 1x GDS3705, 1x telaio di montaggio, 1x modello di foratura, 4x guarnizioni in gomma, 6x viti |
| Configurazione | Tramite interfaccia web HTTPS (porta 443), strumento GS_Search per trovare l'indirizzo IP |
| Relè di blocco | 3 morsetti (NC, NO, COM) per serratura elettrica (con o senza corrente) |
| Manutenzione e pulizia | Pulire con un panno morbido e asciutto. Non utilizzare prodotti abrasivi o solventi. |
| Sicurezza | Viti antisabotaggio, cambio password amministratore obbligatorio |
| Ricambi e riparabilità | Utilizzare solo ricambi originali Grandstream. Contattare il supporto tecnico. |
| Informazioni generali | Citofono audio IP per controllo accessi, compatibile con i sistemi di gestione accessi Grandstream. |
Domande frequenti - GDS3705 GRANDSTREAM
Domande degli utenti su GDS3705 GRANDSTREAM
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Citofono audio in formato PDF gratuitamente! Trova il tuo manuale GDS3705 - GRANDSTREAM e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. GDS3705 del marchio GRANDSTREAM.
MANUALE UTENTE GDS3705 GRANDSTREAM
Fax: +1 (617) 249-1987
www.grandsstream.com
Non tentare di aprire, smontare o modificare il dispositorio Osservare strettamente i requisiti di alimentazione
- Non esporre il dispositivo a temperature esterne alla gamma da -30°C a 60°C per il funzionamento e alla gamma da -35°C a 60°C per la conservazione
Non espare il disposativo ad ambienti non inclusi nel seguente intervallo di umidità: 10 - 90% di umidità relativa (senza condensa)
- Osservare strettamente le istruzioni per installare o reclutare dei professionisti per una corretta installmenta.
CONTENUTO DELL'IMBALLAGGIO
×GDS3705
4x Guarnizioni ingomma
4 x Viti anti-monomissione
1 x Chiave esgionate anlmanomissione
1x Modellodi foratura
6 x Viti e ancoraggi staffa
1 x Cavo Wiegand
1xSchedaRFID 1xPortachiRFID
1 x Caperchio posteriello
1xGuida di avvio rapido 1x Licenza GPL

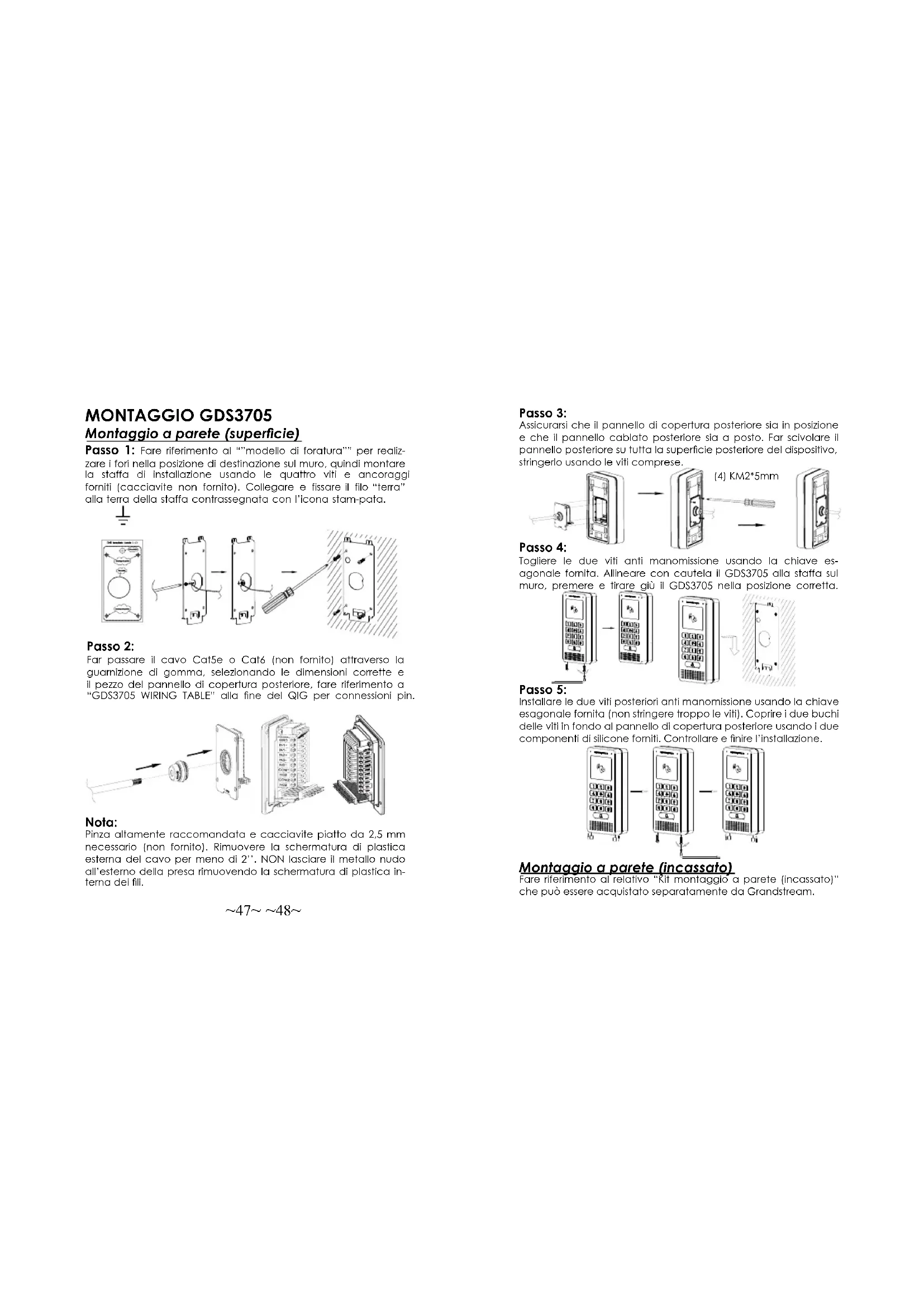

MONTAGGIO GDS3705
Montaggio a parete (superficie)

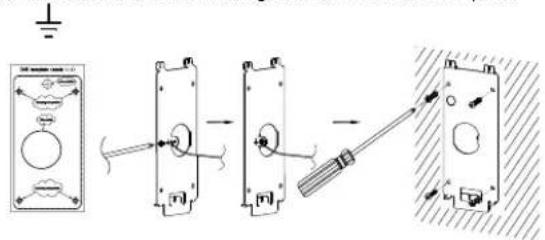

Passo 1: Fare riferimento al "modello di foratura"" per realizzare i forni nella posizione di destinazione sul muro, quindi montare la staffa di installazione usando le quattro viti e ancoraggi forniti (caccavite non fornito). Collegare e fissare il filo "terra" alla terra della staffa contrassegnata con l'icona stam-pata.
Passo 2:

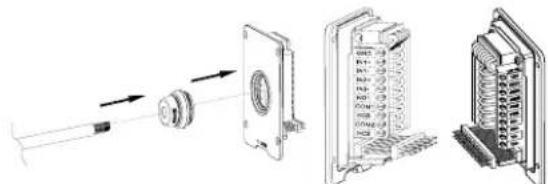

Far passare il cavo Cal5e o Cal6 (non fornilo) alltraverso la guarnizione di gomma, selezionando le dimensioni corrette e il pezzo del pannello di copertura posteriori, fare riferimento a "GDS3705 WIRING TABLE" alla fine del QIG per connessioni pin.
Nota:
Pinza alltamente raccamandata e cacciavite piatto da 2,5 mm necessario (non fornilo). Rimuovere la schermatura di plastica esterna del cavo per meno di 2^ . NON lasciare il metallo nudo all'esterno della presa rimuovendo la schermatura di plastica interna dei fili.
Passo 3:
Assicurarsi che il pannello di copertura posteriore sia in posizione e che il pannello cagliato posteriore sa aosto. Far scivolare il pannello posteriori su tutte la superficie posteriori del dispositivo, stringerto usando le vill comprese.
Passo 4:

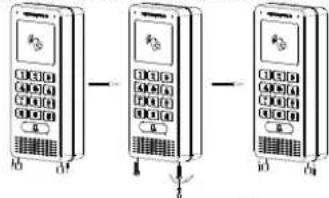

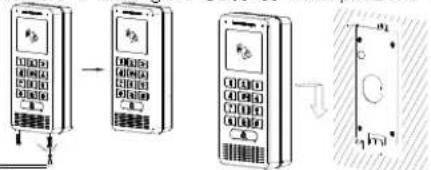

Togliere le due viti anti manomissione usinga la chiave esagonale fornla. Alineare con caulela il GDS3705 alla slaffa sul muro, premere e tirare giu il GDS3705 nella posizione corretta.
Passo 5:
Installare le due viti posteriori anti manomissione usinga chiave esagonale fornitia (non stringere troppo le viti).Copire i due buchi delle viti in fondo al pannello di capertura posteriore using a due componenti di silicone fornitii. Controllare e finire l'installazione.
Montagao a parete (incassato)
Fare riferimento al relativo "Kit montaggio a parete (incassato)" che può essere acquistato separamente da Grandstream.
COLLEGAMENTO DEL DISPOSITIVO GDS3705
Fare riferimento all'illustrazione seguente e seguire le istruzioni alla pagina successiva.
Spagnere il GDS3705 quando si connettono cavi si in-sersisce/rimuove il pannello di copertura posteriore.

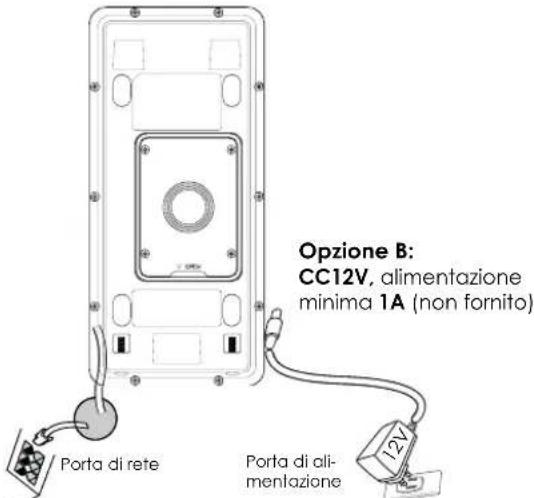

Opzione A:
Cavo Ethernet RJ45 a interruptore Alimentazione (classe 3) su Ethernet (PoE).
Nota:
Scegliere Opzione A se si utilizza uno switch PoE (classe 3);
O: Opzione B se si usa un alimentatore di ferzi.
49 50
Opzione A:
Collegare un cavo Ethernet RJ45 alla switch Power over Ethernet (PoE) (classe 3).
Opzione B
Passo 1:
Selezionare una sorgente di alimentazione esterna CC12V, minimo 1A (non fornità). Posare correttamente il cavo "+" di alimentazione nel connettore "12V, GND" della presa GDS3705 (fare riferimento alla pagna di monlaggio per le istruzioni). Collegamento dell'alimentazione.
Passo 2:
Collegare un cavo Ethernet RJ45 a uno switch/hub di rele o router.
Aviso:
Fare riferimento al "Passo 2" di "MONTAGGIO GDS3705" e "TABELLA CABLAGGIO GDS3705" all'estremita del QIG per tutte le illustrazioni e istruzioni di cablaggio e connessione.
II GDS3705 come impostazione predefinita è configurato per otenerere l'indirizzo IP dal server DHCP dove si trovà l'unità.
Per conoscere quale indirizzo IP è assegnato al proprio GDS3705, usare il tool GS_Search come Ilustralo nei passi seguenti.
Nota:
Se non è disponibile alcun server DHCP, l'indirizzo IP predefinito di GDS3705 (timeout DHCP dopo 5 minuti) è 192.168.1.168.

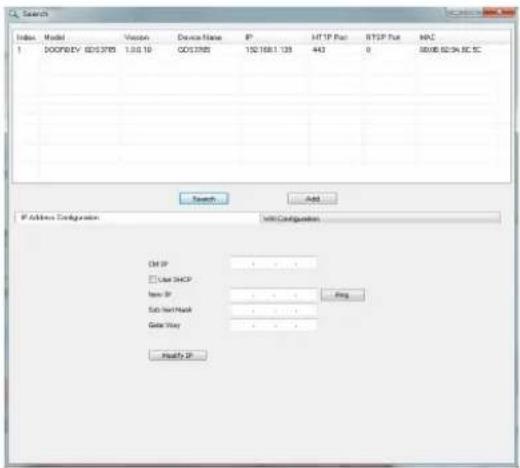

Passo 1: Scaricare e installare il tool GS_Search: http://www.grandsstream.com/support/tools
Passo 2: Eseguire il tool Grandstream GS_Search su un computer collegato alla stessa rete/server DHCP.
Passo 3: Fare clic Search sul pulsante per avviare il rilevamento del dispositivo.
Passo 4: I dispositivi rilevati appariranno nel campo di uscita come segue.
Passo 5: Aptire il browser web e il tipo di Indirizzo IP del GDS3705 con https://per accedere al GUI Web. (Per motivi di sicurezza, l'accesso web predefinito di GDS3705 sta usando HTTPS e porta 443.)

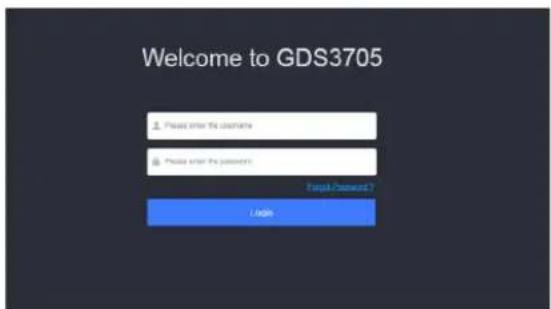

Passo 6: Immietere nome utente e password per accedere. (Lo,) username di default dell'amministatore è "admin" e la password casuale di default vuò essere trovata sull'etichetta del GDS3705).
Note: Per motivi di sicurezza, assicurarsi di modificare la pass-. word amministatore predefinita da Impostazioni sistema > Gestione utente.
Paso 7: Dopo l'accesso alla webGUI, fare clic sul menu del lato sinistro nell'interfaccia web per una configurazione più dettaglia-ta e avanzata.
Fare riferimento ai documenti online e alle Domande Frequentli per informazioni più dettaglale: http://www.grandstream.com/our-products

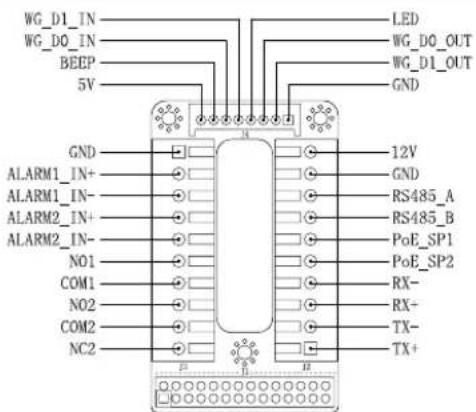

GDS3705 TABELLA CABLAGGIO
| TomadaPIN Sinalfunção | ||
| J2 (Base) 3.81mm | 1 TX+(Arancione/Bianco) | Ethemet, PoE 802.3af Class3, 12.95W |
| 2 TX-(Arancione) | ||
| 3 RX+(Verde/Bianco) | ||
| 4 RX-(Verde) | ||
| 5 PoE_SP2 (Blu + Blu/ Bran-co) | ||
| 6 PoE_SP1 (Marrone + Mar- rone/Bianco) | ||
| 7 RS485_B | RS485 | |
| 8 RS485_A | ||
| 9 GND | Adattatore di allimentazi- one | |
| 10 T2V | ||
| J3 (Avanzato) 3.81mm | 1 GND Terra allarme | |
| 2 ALARM1 IN+ | Ingresso allarme | |
| 3 ALARM1_IN- | ||
| 4 ALARM2_IN+ | ||
| 5 ALARM2_IN- | ||
| 6 NO1 | Uscita allarme | |
| 7 COM1 | ||
| 8 NO2 | Blocco elettrico9 COM2 | |
| 10 NIC2 | ||
| J4 (Speciale) 2.0mm | 1 GND (Nero) Terra Wiegand | |
| 2 WG_D1_OUT (Arancione) | Segnale uscita Wiegand | |
| 3 WG_D0_OUT (Marrone) | ||
| 4 LED (Blu) | Segnale LED uscita Wie- gand | |
| 5 WG_D1_IN (Bianco) | Segnale ingresso Wie- gand | |
| 6 WG_D0_IN (Verde) | ||
| 7 BEEP (Giallo) | Segnale bip uscita Wie- gand | |
| 8 SV (Rosso) | Uscita alimentazione Wiegand | |
Per maggiori dettagli relativi al cabaggio GDS3705, fare riferimento Manuale Utente.
| Biocco elettrico | Connessione GDS370E | Porta | ||||
| Tipio | Accensione | Spegnimento | NC2 | NO2 | COM2 | Stato normale |
| Fail Safe | Blocco | Aperto | * | * | Blocco | |
| * | * | Aperto | ||||
| Fail Secure | Aperto | Blocco | * | * | Blocco | |
| * | * | Aperto | ||||
| Nota: * Selezionale il cabaggio corretto in base all'attacco/blocco elettrico e allato stato normale della porta. * Il blocco elettromagnetico funziona SOLO in modalità Fall Safe. | ||||||
Nota:
1) Alimentazione PoE_SP1, PoE_SP2 con CC, la gamma di tensione 48V~57V, nessuna polarità.
2) Alimentazione con cavo di cabloggio PoE:
PoE_SP1, collegamento marrone e marrone/bianco
PoE_SP2, collegamento blu e blu/bianco
3) L'alimentazione CC pouse essere generata correttamente da un inietlore PoE qualificato.
