| Produkttyp | Audio-Gegensprechanlage |
| Marke | Grandstream |
| Modell | GDS3705 |
| Stromversorgung | PoE IEEE 802.3af (Klasse 3) oder DC 12V, 1A |
| Konnektivität | Ethernet RJ45 10/100 Mbit/s |
| Netzwerkprotokoll | TCP/IP, UDP, HTTP, HTTPS, DHCP, etc. |
| Betriebstemperaturbereich | -30 °C bis 60 °C |
| Lagertemperaturbereich | -35 °C bis 60 °C |
| Betriebsluftfeuchtigkeit | 10% ~ 90% rF (ohne Kondensation) |
| Installation | Aufputz- oder Unterputzmontage (Unterputz-Kit separat erhältlich) |
| Packungsinhalt | 1x GDS3705, 1x Montagerahmen, 1x Bohrschablone, 4x Gummidichtungen, 6x Schrauben |
| Konfiguration | Über HTTPS-Weboberfläche (Port 443), GS_Search-Tool zum Auffinden der IP-Adresse |
| Schließrelais | 3 Klemmen (NC, NO, COM) für elektrisches Türschloss (stromlos oder stromführend) |
| Wartung und Reinigung | Mit einem weichen, trockenen Tuch reinigen. Keine scheuernden oder lösungsmittelhaltigen Produkte verwenden. |
| Sicherheit | Sabotagesichere Schrauben, Änderung des Administrator-Passworts erforderlich |
| Ersatzteile und Reparierbarkeit | Nur Original-Grandstream-Ersatzteile verwenden. Technischen Support kontaktieren. |
| Allgemeine Informationen | IP-Audio-Gegensprechanlage für Zutrittskontrolle, kompatibel mit Grandstream-Zutrittsverwaltungssystemen. |
Häufig gestellte Fragen - GDS3705 GRANDSTREAM
Benutzerfragen zu GDS3705 GRANDSTREAM
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Audio-Sprechanlage kostenlos im PDF-Format! Finden Sie Ihr Handbuch GDS3705 - GRANDSTREAM und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. GDS3705 von der Marke GRANDSTREAM.

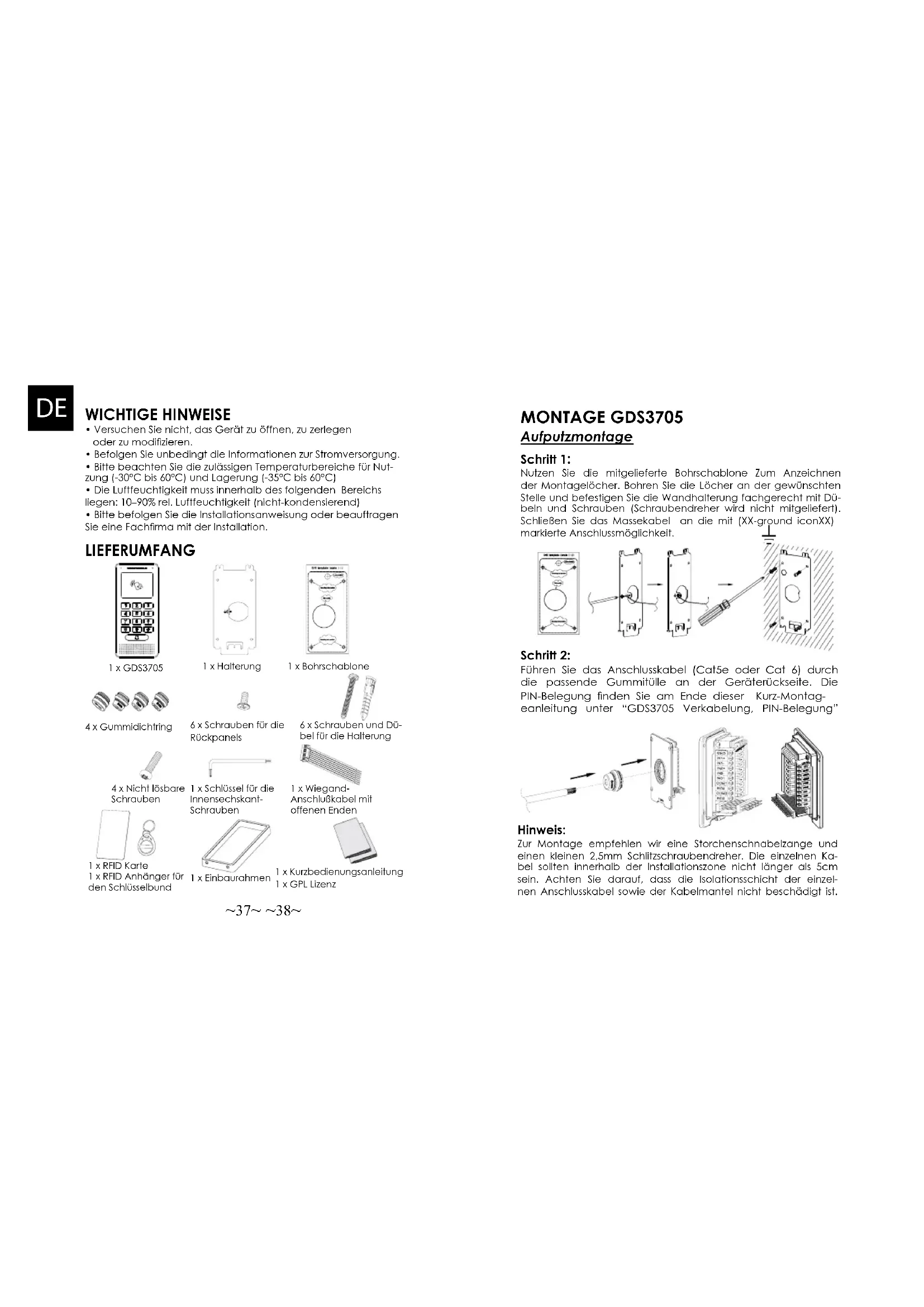

BEDIENUNGSANLEITUNG GDS3705 GRANDSTREAM
Versuchen Sie nicht, das Gerät zu öffnen, zu zerlegen oder zu modifizieren.
- Befolgen Sie unbedingt die Informationen zur Stromversorgung.
- Bille beachten Sie die zulässigen Temperaturbereiche für Nutzung (-30°C bis 60°C) und Lagerung (-35°C bis 60°C)
Die Luftfeuchtigkeit muss innerhalb des folgenden Bereichs liegen: 10 - 90% rel. Luftfeuchtigkeit (nicht-kondensierend)
- Beite befolgen Sie die Installationsanweisung oder beauftragen. Sie eine Fachirma mit der Installation.
LIEFERUMFANG
1xGD$3705
1 x Hallerung
1xBohrschablone
4xGummidichiring
6 x Schrauben für die Rückpanels
6 x Schrauben und Dübelfor die Halfterung
4 x Nicht Lösbare Schrauben
1 x Schlüssel for die Innensechskant-Schrauben
x WiegandnschluBkapel mitIfenen Enden
1 x RFID Karte
1 x RFID Anhänger fur den Schlüsselbund
1 x Einbourahmen
1 x Kurzbedienungsanleitung
1 x GPL Lizenz
37 38
MONTAGE GDS3705
Aufputzmontage

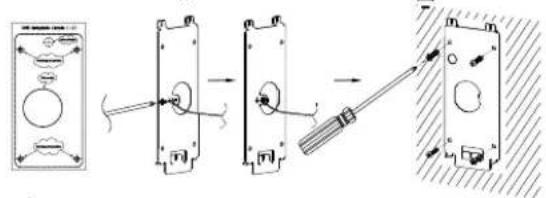

Schnitt 1:
Nutzen Sie die mitgelieferte Bohrschablone Zum Anzeichnern der Montagelöcher. Bohren Sie die LÖcher an der gewünschlen Stelle und befestigen Sie die Wandhalterung fachgerecht mit Dübeln und Schrauben (Schraubendreher wird nicht mitgeliefert). Schließen Sie das Massekabel an die mit (XX-ground iconXX) markierte Anschlussmöglichkeit.

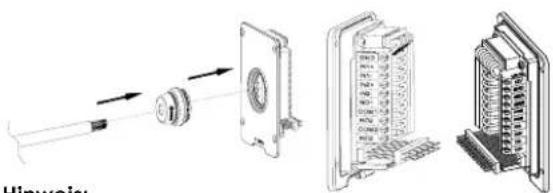

Schnitt 2:
Fuhren Sie das Anschlusskabel (Cat5e oder Cat 6) durch die passende Gummilflüsse an der Geräterrückeile. Die PIN-Belegung finden Sie am Ende dieser Kurz-Montageanleitung unter "GDS3705 Verkabelung. PIN-Belegung"
Hinweis:
Zur Montage empfehlen wir eine Storchenschnabelzange und einen klinen 2.5mm Schlitschraubendreher. Die einzelnen Kabel sollenn Innerhalb der Installationszone nicht länger als 5cm sein. Achten Sie daraufauf, dass die Isolationsschicht der einzelnen Anschlusskabel sowie der Kabelmantel nicht beschadigt ist.
Schnitt 3:
Vergewissem Sie sich, dass der Einbaurahmen passend platziert und die Kabel richtig verlegt sind.ücken sie die GDS3705 mit dem Montagerahmen zusammen, anschleiBend verschrauben Sie beide Teile mit den mitgelieferten Schrauben.

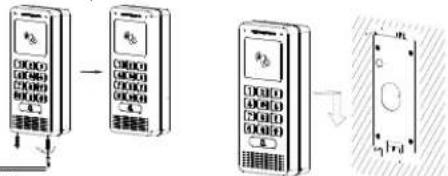

Schritt 4:
Entfernen sie die beiden Sicherheitsschrauben mit dem mitgelieferten Montagewerkzeug. Führen sie die GDS3705 mit dem Metallrahmen zusammen und drücken sie die GDS3705 anschließend nach unter in die passende Position.

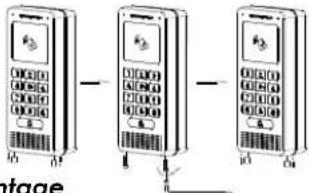

Schnitt 5:
Schrauben Sie nun die beiden Sicherheitsschauben wieder hinein, beachten Sieitte, dass die Schrauben nicht uberdreht werden. VerschlieBen Sie die verbleibenden Locher mit den beiliegenden Silikonstopfen und prufen Sie abschieden den festen Sitz der Tursprechtelle.
Unterputzmontage
Bitte beachten Sie hierzu die Anleitung zur "Unterputzmontage", dieses Monlagekil wird von Grandsream separat gelieferl.
ANSCHLIESSEN DES GDS3705
Installieren Sie bille schrittweise wie nachfolgend be schreiben und illustriert.
HINWEIS: Bei allen Arbeiten an der GDS3705 Tursprechstelle MUSSE diese von Stromnetz getrennt sein
Option A:
RJ45 Ethemetkabel zum Klasse 3 PoE (Power over Ethernet) Switch.
Hinweis:
Wahlen Sie Option A für den Anschluß via PoE, oder Option B für den Anschluß über eine exteme Stromversorgung.
Option A
Stecken Sie ein RJ45 Ethernetkabel in den (Klasse3) PoE Switch.

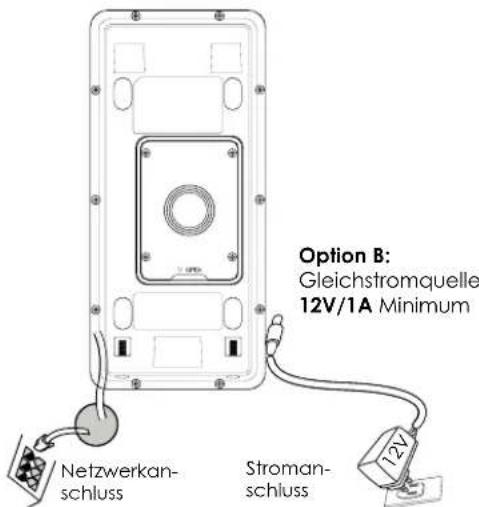

Option B
Schrift 1: Verwenden Sie ein externes 12V/1A Netzeil und verbinden Sie dessen Anschlusskabel mit dem jeweils richtigen "+" und "- Anschlu am "12V, GND" Sockel. (Beachten Sie die vorherigen Montageanweisungen). Ist alles ordnungsgemäß verkabelt und angeschlossen, kann die externe Stromversorgung aktiviert werden.
Schnitt 2: Stecken Sie das RJ45 Netzwerkkabel in den Switch oder Router.
Hinwels:itte beachten Sie "Schnitt 2" in der Montageanleitung sowie die "GDS3705 Verkabelung und PIN-Belegung" für die Verkabelungs- und AnschluBinformationen.
GDS3705 KONFIGURATION
In der Vorkconfiguration der GDS3705 ist hinterlegt, dass die GDS3705 die IP-Adresse über den lokalen DHCP-Server bezieht.
Um die IP-Adresse zur erfahren, verwenden Sieitte das GS Search (GS_Suche) Werkzeug, wie nachfolgend beschreiben.
Hinweis:
Isk mein DHCP-Server vorhanden, fällt die GDS3705 nach "5 Minuten ohne DHCP"-Periode automatisch auf die IP-Adresse 192.168.1.168 zurück.
Schritt 1: Laden Sie das Grandstream Suchwerkzeug GS Search herunter. http://www.grandstream.com/support/tools
Schrit 2: Starten Sie das GS_Search Werkzeug auf einem Computer, der im einzelnet Netzwerk wie der DHCP-Server installiert ist.
Schrit 3: Klicken Sie den Search Button zurSuche nach Endgeräten.

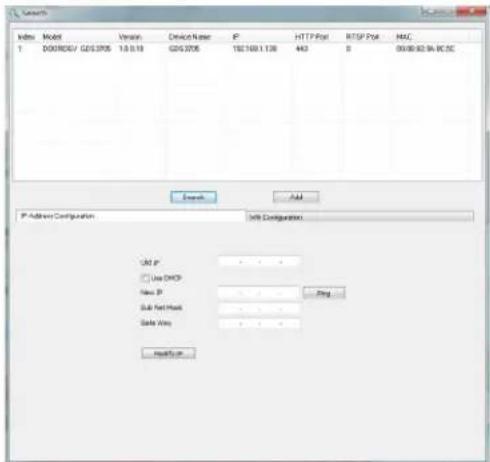

Schrit 4: Die gefundenen Endgeräte werden wie folgt angezeigt
Schritt 5: Offnen Sie den Web-Browser und geben Sie die angezeigte Web-Adresse der GDS3705 in die Adresszeile ein (angeführt von https:// ). Der voreingestelle Webzugang der GDS3705 nutzt HTTPS und port 443)

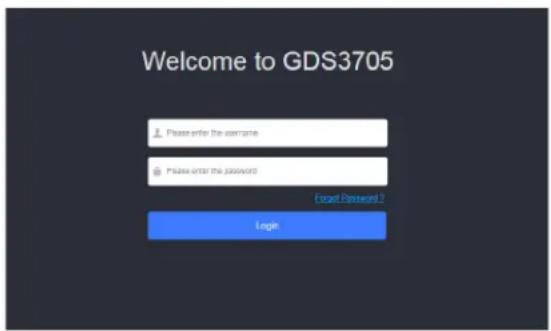

Schritt 6: Geben Sie Benutzername und Passwort ein. Der voreingestellte Administrator-Benutzername lautet "admin", das Zufallspasswort befindet sich auf dem Produkttaufkleber auf der Rückseite der GDS3705.
Hilnweis:itte wechseln Sie die voreingestellten Passwörter umgehend um ein unbefugtes Anmelden an der GDS3705 zu verhinder. (Systemeinstellungen > Nutzerverwaltung)
Schritt 7: Nach dem Anmelden am Webzugang führen Sie linksseitig weitere Konfigurationsmöglichkeiten. Weitere Informationen und Dokumentationen sind online unter: http://www.grandsstream.com/our-products

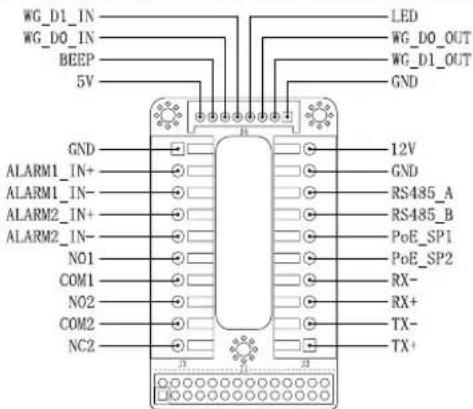

GDS3705 Verkabelung, PIN-Belegung
| Buchse | PINSignal | Funktion |
| J2 (Basis) 3.81mm | 1 TX+ [Orange/ Weiss] | Ethernet, PoE 802.3af Class3. 12.95W |
| 2 TX- [Orange] | ||
| 3 RX+ [Gron/ Weiss] | ||
| 4 RX- [Gron] | ||
| 5 PoE_SP2 (Blau + Blau/ Weiss) | ||
| 6 PoE_SP1 (Braun + Braun/ Weiss) | ||
| 7 RS485 B | RS485 | |
| 8 RS485_A | ||
| 9 GND | Stromanschluss | |
| 10 2V | ||
| J3 (Erweiter) 3.81mm | 1 GND Alarm GND | |
| 2 A ARM1_IN+ | Alarm Eingang | |
| 3 A ARM1_IN- | ||
| 4 A ARM2_IN+ | ||
| 5 A ARM2_IN- | ||
| 6 ND1 | Alarm Ausgang | |
| 7 COM1 | ||
| 8 ND2 | Elektronische Speme9 COM | |
| 10 NC2 | ||
| J4 (Spezial) 2.0mm | 1 GND [Schwarz] Wiegand Power GND | |
| 2 WG_D1_OUT [Orange] | Wiegand Ausgangssignal | |
| 3 WG_D0_OUT (Braun) | ||
| 4 LED (Blau) | Wiegand Ausgangs-LED-Signal | |
| 5 WG_D1_IN (Weiss) | Wiegand Eingangssignal | |
| 6 WG_D0_IN (Grun) | ||
| 7 BEEP (Gelb) | Wiegang Ausgangs-BEEP-Signal | |
| 8 5Y (Rot) Wiegand Strom-Ausgang |
Weitere Informationen zur Verkabelung finden Sie im Installationshandbuch der GDS3705
| Elektronische Sperre | GDS3705Verbindung | Tür | ||||
| Typ | StromAN | Strom AUS | NC2 | NO2 | COM2 | NormalerStatus |
| Notlauf | Abgeschlussen | Geöffnet | Abgeschlossen | |||
| Geöffnet | ||||||
| Not-Sicherheitschaltung | Geöffnet | Abgeschlossen | Abgeschlossen | |||
| Geöffnet | ||||||
| Hinweis:Bitte wahlen Sie die passende Verkabelung für den entsprechenden Türstatus"offen/geschlossen/normal"Elektronische Magnetschließungen arbeiten nur im Notlauf Modus | ||||||
HInwels:
1) Stromversorgung PoE_SP1, PoE_SP2 mit Gleichspannung, Spannungsbereich 48V~57V, ohne Polarität.
2) Stromversorgung mit PoE Verkabelung:
PoE_SP1, braun und braun/weiB
PoE_SP2, blau und blau/weiB
3) Die korrekte Gleichspannung kann auch über einen klassifizierten PoE Injektor bezogen werden.
