| Tipo de producto | Grupo de presión para agua limpia |
| Marca | Parkside |
| Modelo | PHWW 1000 A1 |
| Potencia absorbida | 1000 W |
| Tensión de alimentación | 230 V~, 50 Hz |
| Peso | 11,3 kg |
| Capacidad del depósito | 19 L |
| Altura de aspiración máxima | 7 m |
| Caudal máximo | 3500 L/h (con adaptador 1 1/4") |
| Altura manométrica máxima | 44 m |
| Presión de servicio máxima | 4,4 bar (preajustada 3 bar) |
| Presión de conexión (preajustada) | 1,5 bar |
| Presión de parada (preajustada) | 3 bar |
| Temperatura máxima del agua | 35 °C |
| Conexión de manguera | 1" (30,3 mm) |
| Clase de protección | I |
| Índice de protección | IPX4 |
| Nivel de potencia acústica garantizado | 82 dB(A) |
| Garantía | 3 años |
| Uso previsto | Agua limpia y agua de lluvia |
Preguntas frecuentes - PHWW 1000 A1 PARKSIDE
Preguntas de los usuarios sobre PHWW 1000 A1 PARKSIDE
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Bomba de agua en formato PDF gratis! Encuentra tus instrucciones PHWW 1000 A1 - PARKSIDE y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. PHWW 1000 A1 de la marca PARKSIDE.
MANUAL DE USUARIO PHWW 1000 A1 PARKSIDE
Central de abastecimiento de agua
Traducción del manual de instrucciones original
GB IE
Domestic Water Pump
Antes de empezar a leer abra la página que contiene las imágenes y, en seguida, familiarícese con todas las funciones del dispositivo.
ES Traducción del manual de instrucciones original
Einleitung......4
Bestimmungsgemäße
Verwendung......4
Temperatura wody (Tmax). 35 °C
Przyłącze przewodu
Introducción......91
Uso previsto......91
Descripción general......92
Volumen de suministro .....92
Vista general 92
Descripción del funcionamiento .....92
Datos técnicos......92
Indicaciones de seguridad......93
Símbolos del manual de instrucciones....93
Gráficos en el aparato....93
Indicaciones generales de seguridad....94
Puesta en funcionamiento .....96
Fijación del asa de transporte......96
Instalación fija 96
Conexión de los tubos .....96
Conexión de manguera de 1 ^1/4 " .....97
Llenar la bomba....97
Comprobaciones antes de la puesta en marcha .....97
Arranque del aparato....98
Limpieza 98
Almacenamiento....98
Transporte 98

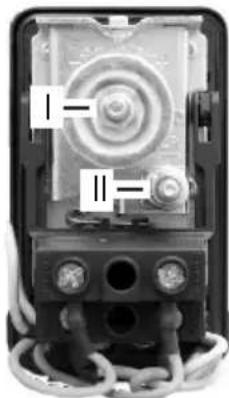

Modificar la presión de conexión y desconexión (solo especialistas)....98
Eliminación/protección del medio ambiente 99
Piezas de repuesto / Accesorios .99
Garantía....100
Servicio de reparación .....101
Traducción de la Declaración de conformidad CE original .....109
Plano de explosión ......113
Introducción
¡Felicitaciones por la compra de su nueva aspiradora! Con ello se ha decidido por un producto de suprema calidad.
Este aparato fue examinado durante la producción con respecto a su calidad y sometido a un control final. Con ello queda garantizada la capacidad de funcionamiento de su aparato. No se puede descartar que en casos individuales pueda haber restos de agua o lubricante en o dentro del aparato o en las mangueras. Esto no es ningún defecto y no suponen ningún motivo de preocupación.
Las instrucciones de servicio forman parte de este producto. Éstas contienen importantes indicaciones para la seguridad, el uso y la eliminación del aparato. Familiarícese con todas las indicaciones de manejo y seguridad antes de usar el producto. Utilice el producto sólo como se describe y para los campos de aplicación indicados. Guarde bien estas instrucciones y entregueselas al dar este producto a terceros.
Uso previsto
La instalación de agua doméstica está destinada para el uso privado en casa y en el jardín.
El aparato está previsto para suministrar agua de servicio y para regar el jardín. El aparato está concebido exclusivamente para el transporte de agua y de agua pluvial hasta una temperatura máx. de 35 °C.
Cualquier otro uso que no esté expresamente autorizado en estas instrucciones de uso (p. ej. transporte de alimentos, agua salada, combustibles para motor, productos químicos o agua con sustancias abrasivas) puede provocar daños en el aparato y suponer un serio peligro para el usuario.
ES
La instalación de agua doméstica no es apropiada para el funcionamiento continuo. El funcionamiento continuo acorta la vida útil y desaparece la garantía.
El aparato no está pensado para uso profesional. Si se hace un uso profesional, la garantía dejará de tener vigencia.
El usuario será responsable de los accidentes y daños causados a otras personas o sus propiedades. El fabricante no se responsabiliza de los daños derivados de un uso erróneo o distinto del previsto.
Descripción general
En la página desplegable encontrará imágenes de los componentes más importantes.
Volumen de suministro
Saque el aparato del embalaje con cuidado y revise que disponga de todas las piezas siguientes:
- Aparato
- Asa de transporte + 2 tornillos
- Manual de instrucciones
Deseche el material de embalaje según corresponda.

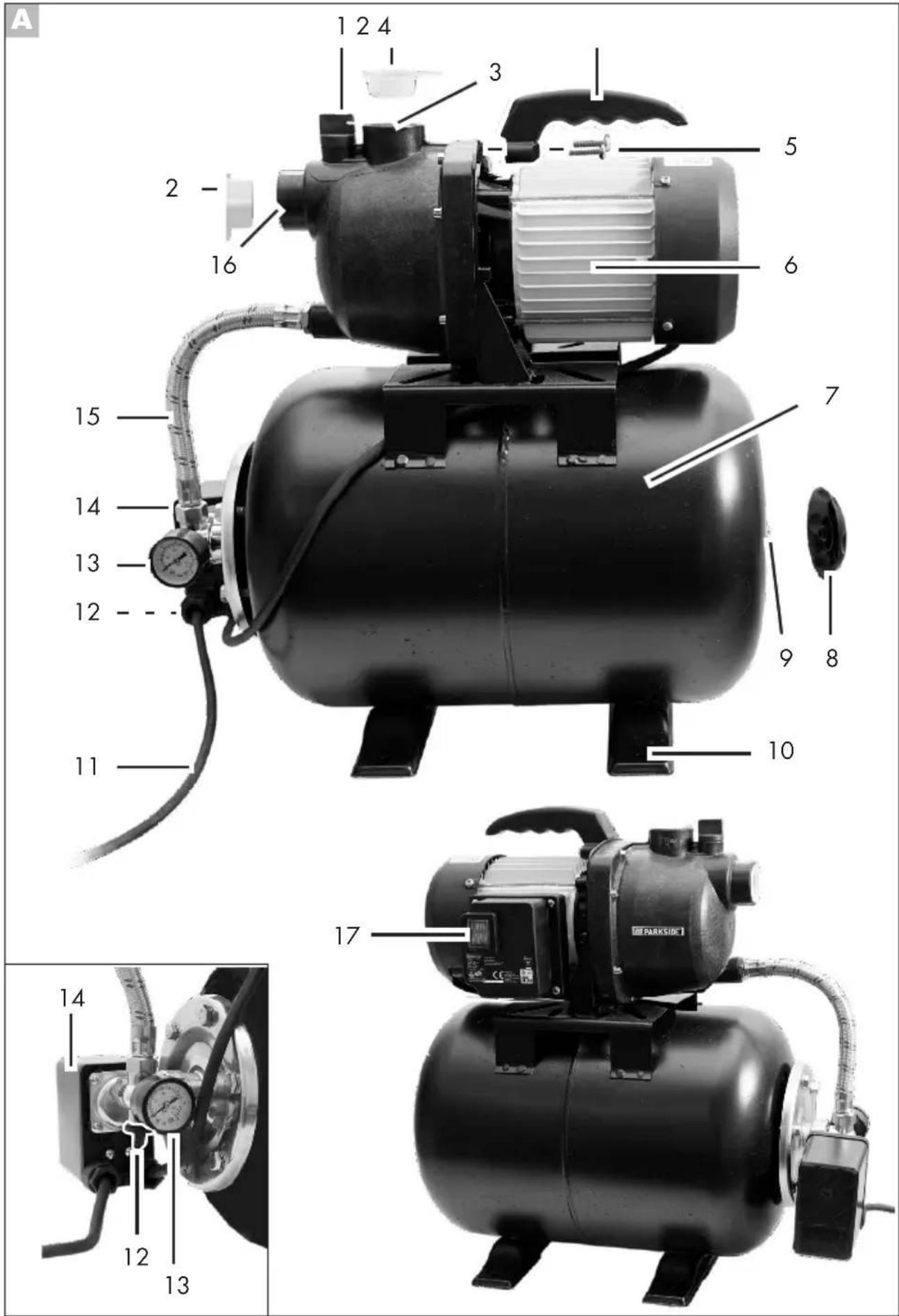

Vista general
1 Tornillo de purga
2 Tapa abatible
3 Salida de agua
4 Asa de transporte
5 Tornillos
6 Bomba
7 Acumulador de presión
8 Caperuza protectora de la válvula de aire
9 Válvula de aire
10 Orificio para la instalación fija
11 Cable de conexión eléctrica
12 Tornillo de salida
13 Indicador de presión
14 Interruptor automático
15 Manguera de presión
16 Entrada de agua
17 Interruptor de encendido/apagado
Descripción del funcionamiento
La instalación de agua doméstica transporta agua automáticamente. La bomba se enciende dependiendo de la presión y transporta agua.
El punto de encendido está establecido de fábrica y está ajustado a 1,5 bar (0,15 MPa).
La presión de apagado preajustada es 3 bar. De esta manera, solo es posible una altura de impulsión de máx. 30 m.
Con este preajuste, el sistema alcanza la máxima eficiencia en términos de potencia y durabilidad.
La altura de impulsión de 44 m solo puede lograrse si un especialista cambia la presión de encendido y apagado del interruptor de presión. Además, habría que comprar un adaptador a la conexión de manguera de 1 14 " para alcanzar la máxima cantidad flujo.
El funcionamiento de los elementos de mando se describe en las siguientes páginas.
Datos técnicos
Central de abastecimiento de agua......PHWW 1000 A1
Tensión de
entrada nominal ..... 230 V\~, 50 Hz
Consumo de potencia....1000 W
Peso 11,3 kg
Volumen del depósito ..... 19 l
Altura de aspiración ......máx. 7 m
Caudal máximo (Qmax) .....3500 l/h*
Altura de transporte máxima de la bomba (Hmax) .....44 m* Altura de impulsión máxima con acumulador de presión (preajustado).30 m Presión máxima ..... 4,4 bar * ..... (3 bar presión ajustada) Temperatura del agua (Tmax). .....35 °C Conexión de la manguera... 1" (30,3 mm) Presión de encendido (preajustada) p(on) ..... 1,5 bar (0,15 MPa) Presión de desconexión (preajustada) p(off) ..... 3 bar (0,3 MPa) Clase de protección ..... I Tipo de protección .....IPX4 Nivel de presión acústica (L pA ) .....68 dB (A); K pA = 1,66 dB Nivel de potencia acústica (L WA ) medido.....80,54 dB (A); K WA = 1,66 dB garantizado ..... 82 dB (A)
* El caudal máximo puede alcanzarse con una conexión de manguera de 1 ¼" y con los ajustes máximos (véase "Modificar la presión de conexión y desconexión (solo especialistas)")
Indicaciones de seguridad
En este apartado se presentan las normas de seguridad básicas para trabajar con la instalación de agua doméstica.
Símbolos del manual de instrucciones
Símbolo de peligro con indicaciones sobre la prevención de daños personales o materiales
Símbolo de peligro con indicaciones para evitar daños personales por descarga eléctrica
¡Existe peligro de quemaduras!
Símbolo de obligatoriedad con indicaciones sobre la prevención de daños
Retirar la clavija de alimentación
Símbolo de información con instrucciones para manejar mejor el aparato
Gráficos en el aparato
Atención! Lea las instrucciones de uso.
No apropiado para agua arenosa.
Atención: ¡Evitar marcha en seco de la bomba! ¡Peligro de sobrecalentamiento!
¡Atención! Si se daña el cable de alimentación, desenchúfelo inmediatamente de la toma de corriente.
Entrada de agua
Salida de agua
Indicación del nivel de potencia acústica L_WA en dB
Los aparatos eléctricos no deben tirarse a la basura doméstica.
Indicaciones generales de seguridad
Funcionamiento del aparato:
Precaución: Así evitará accidentes y lesiones:
- Este aparato puede ser utilizado por menores a partir de 8 años, además de por personas con sus capacidades físicas, sensoriales o mentales reducidas o que carezcan de experiencia y conocimientos, siempre que sean supervisadas o instruidas sobre el uso seguro del aparato y sean capaces de entender los peligros que puede ocasionar.
- Los niños no deben jugar con el aparato.
- La limpieza y el mantenimiento del usuario no pueden ser realizados por menores sin estar supervisados.
- Si hay personas dentro del agua, el aparato no podrá ponerse en funcionamiento.
- Tome las medidas adecuadas para mantener a los niños alejados del aparato mientras está en funcionamiento.
- Deseche el material de embalaje correctamente.
- No utilice el aparato cerca de líquidos inflamables o gases. Si no se respeta, existe peligro de incendio o de explosión.
- No utilizar para agua con partículas abrasivas como la arena. No está permitido el bombeo de líquidos agresivos, abrasivos (de efecto lubricante), corrosivos, inflamables (p. ej.,
carburantes de motor) o explosivos, agua salada, productos de limpieza y alimentos. La temperatura del líquido de bombeo no debe superar los 35 °C.
- Conserve el aparato en un lugar seco y fuera del alcance de los niños.
¡Precaución! Así evitará daños en el aparato y los posibles daños personales consiguientes:
- No trabaje con un aparato deteriorado, incompleto o si se ha remodelado sin la autorización del fabricante. Antes de la puesta en funcionamiento, encargue la revisión del aparato a un experto para confirmar que todas las medidas de protección eléctricas requeridas están presentes.
- No transporte ni fije el aparato por el cable o la manguera.
- Proteja el aparato de las heladas y el funcionamiento en seco.
- Utilice exclusivamente accesorios originales y no remodele el aparato.
- Lea las indicaciones del manual de instrucciones sobre la «limpieza y el almacenamiento». Cualquier otra medida, sobre todo la apertura del aparato, ha de realizarla un electricista especializado. En caso de reparación diríjase siempre a nuestro servicio de atención al cliente.
Seguridad eléctrica:
Precaución: Así evitará accidentes y lesiones por descarga eléctrica:
- Después la instalación del aparato y durante el funcionamiento del mismo, la clavija de alimentación debe estar accesible.
- Antes de poner en marcha su nueva instalación de agua doméstica, encargue a un experto que compruebe que:
- la puesta a tierra, la puesta a neutro y el circuito de protección contra corriente residual cumplen con las normas de seguridad de las compañías de suministro eléctrico y funcionan correctamente;
- las conexiones de enchufe eléctricas están protegidas de la humedad.
- En caso de riesgo de inundaciones, las conexiones de enchufe se deben colocar en un lugar protegido contra las inundaciones.
- Asegúrese de que la tensión de la red se corresponda con las indicaciones de la placa indicadora de tipo.
- La instalación eléctrica ha de realizarse según las disposiciones normativas nacionales.
- Conecte el aparato solo a una toma de corriente con RCD (dispositivo diferencial residual) con una corriente de medición de fuga de no más de 30 mA; fusible de mínimo 10 A.
- Antes de poner el aparato en funcionamiento, compruebe si
el cable de alimentación y las clavijas de alimentación están deteriorados. Los cables de alimentación defectuosos no deben repararse, sino sustituirse por uno nuevo. Encargue la reparación de los daños que presente su aparato a un experto.
- Si se daña el cable de conexión de este aparato, deberá ser sustituido por el fabricante, su servicio de atención al cliente o una persona con cualificación similar, a fin de evitar peligros.
- No utilice el cable de alimentación para desconectar la clavija de alimentación de la toma de corriente. Proteja el cable de alimentación del calor, del aceite y de los bordes puntiagudos.
- No transporte ni fije el aparato por el cable de alimentación.
- Útilice únicamente cables de extensión que estén protegidos contra las salpicaduras de agua y previstos para ser utilizados al aire libre. Antes de utilizarlo, siempre extienda todo el carrete de cable. Revise si el cable de alimentación tiene algún desperfecto.
- Antes de manipular el aparato, durante las pausas de trabajo y cuando no vaya a utilizar el aparato, extraiga la clavija de alimentación de la toma de corriente.
- Los cables de conexión a la red eléctrica no deben tener una sección menor que las man-gueras de goma con la designación H07RN-F. La sección del cordón del cable de extensión debe ser al menos de 2,5 mm ^2 .
ES
Puesta en funcionamiento
Fijación del asa de transporte
- Coloque el asa de transporte (4) en la bomba (6).
- Fije el asa de transporte (4) con los dos tornillos entregados (5).
Instalación fija
Si quiere instalar la instalación de agua doméstica en un lugar fijo, atornille el aparato a la base. Al fijarlo también con una placa de fijación se evita que el aparato pueda deslizarse.
Procure mantener un espacio para acceder al tornillo de salida (12).
Utilice el orificio para la instalación fija (10) y tornillos del tamaño M8.
Si utiliza la instalación de agua doméstica en casa, selle todas las uniones atornilladas con una cinta de obturación.
Conexión de red
La instalación de agua doméstica que ha adquirido cuenta con un enchufe con contacto de puesta a tierra. La instalación de agua doméstica está prevista para su conexión a una toma de corriente con contacto de puesta a tierra con 230 V\~ 50 Hz.
Montaje
- Coloque el aparato sobre una base resistente, horizontal y que no pueda inundarse.
- Coloque el aparato siempre más elevado que la superficie del agua desde la que va a bombear.
Si no fuese posible, instale una unidad de bloqueo entre el aparato y la manguera de aspiración (disponible en tiendas especializadas o tiendas de bricolaje).
El acumulador de presión (7) debe tener una presión del aire de 1,5 bar (0,15 MPa) cuando no esté en uso. Controle la presión del aire antes de la primera puesta en marcha.
La presión del aire solo se puede controla con un manómetro externo, p. ej., con un inflador de neumáticos. El indicador de presión incorporado (13) indica únicamente la presión del agua.
Regule la presión de aire en el acumulador de presión (7) desenroscando la caperuza protectora de la válvula de aire (8) e introduciendo o descargando aire en el acumulador de presión a través de la válvula de aire (9).
Llene el acumulador de presión con, por ejemplo, un compresor y revise la presión con un manómetro.
Conexión de los tubos
Retire las dos tapas abatibles (2) de la entrada de agua (12) y de la salida (3) con una espátula o un destornillador de ranura, por ejemplo.
No utilice sistemas de conexión con empalmes rápidos en el lado de aspiración.
Si utiliza la instalación de agua doméstica en casa, selle todas las uniones atornilladas con una cinta de obturación.
Si el tubo conectado a la entrada de agua (16) no tiene válvula de retorno, enrosque el tope de reflujo a la entrada de agua antes de conectar el tubo (disponible en tiendas especializadas o ferreterías).
Si hay aire en el tubo de aspiración, la función de la instalación de agua doméstica no está garantizada. Observe las indicaciones del capítulo «Llenar la bomba».
Conexión de manguera de 1 ^1/4 "
El adaptador para la conexión de man-guera de 1 ^1/4 " que está disponible en la tienda online es para el montaje en la entrada de agua (16).
El caudal máximo se alcanza con el adaptador situado sobre la conexión de manguera de 1 ^1/4 " y con los ajustes máximos (véase el capítulo „Modificar la presión de conexión y desconexión (solo especialistas)”.
Llenar la bomba
La instalación de agua doméstica siempre hay que llenarla con agua antes de ponerla en funcionamiento. Atención: ¡Evitar marcha en seco de la bomba! ¡Peligro de sobrecalentamiento!
¡Las bombas sobrecalentadas no se pueden tocar! ¡Existe peligro de quemaduras! Cuando encienda la bomba, procure que la bomba y la manguera de aspiración estén completamente llenas de agua para evitar que marche en seco. La marcha en seco daña el aparato.
- Asegúrese de que en la entrada de agua (16) hay conectado un tubo con válvula de retorno (disponible en tiendas especializadas o tiendas de bricolaje) (véase el capítulo "Conexión de los tubos").
- Abra el tornillo de purga (1) de la instalación de agua doméstica.
- Añada agua hasta el borde.
• Cierre el tornillo de purga.
Comprobaciones antes de la puesta en marcha
- Asegúrese de que la conexión eléctrica es de 230 V \~ 50 Hz.
- Compruebe el correcto estado de la toma de corriente eléctrica y que está suficientemente protegida (mín. 10 A).
- Asegúrese de que es imposible que entre agua o humead a la conexión de red. Existe el peligro de descarga eléctrica.
- Nueva puesta en marcha después del almacenamiento: El acumulador de presión (7) debe tener una presión del aire de 1,5 bar (0,15 MPa) cuando no esté en uso. Controle la presión del aire antes de la nueva puesta en marcha.
La presión del aire solo se puede controlar con un medidor de presión externo, p. ej., con un inflador de neumáticos o un manómetro. El indicador de presión incorporado (13) indica únicamente la presión del agua.
Regule la presión de aire en el acumulador de presión (7) desenroscando la caperuza protectora de la válvula de aire (8) e introduciendo o descargando aire en el acumulador de presión a través de la válvula de aire (9).
Arranque del aparato
- Conecte el cable de conexión eléctrica (11) al suministro de corriente.
- Encienda el aparato con el interruptor de encendido/apagado (17).
- Cuando se extrae agua, el interruptor automático (14) se activa automáticamente y enciende la bomba cuando la presión disminuye en el acumulador de presión (7). Si se detiene la toma de agua, la presión de la caldera aumenta y el interruptor automático desconecta la bomba automáticamente.
Limpieza
Limpie y cuide su aparato regularmente con un paño o un cepillo.
Encargue los trabajos que no están descritos en este manual de instrucciones a nuestro centro de servicio. Utilice exclusivamente piezas originales.
Antes de manipular el aparato, retire el enchufe de la red eléctrica.
Existe peligro de descarga eléctrica y peligro de lesión por las piezas en movimiento.
Una reducción del rendimiento puede advertir de una obstrucción.
Si se produjese alguna obstrucción, retire el tubo de aspiración y de presión.
Enjuague la bomba con agua para eliminar el cuerpo extraño.
Cualquier otra medida, sobre todo abrir la bomba (6), ha de ser realizada por un electricista especializado. En caso de reparación diríjase siempre a nuestro centro de servicio.
Almacenamiento
- Guarde el aparato limpio, seco y fuera del alcance de los niños.
- Para el almacenamiento, abra el tornillo de salida (12) y vacíe el agua de la bomba. A continuación, apriete de nuevo el tornillo de salida (12).
Transporte
Para el transporte se puede utilizar el asa de transporte (4).
Modificar la presión de conexión y desconexión (solo especialistas)
¡Atención! Antes de cambiar la presión, compruebe que las líneas de conexión y los terminales conectados pueden soportar la presión.
¡Atención! ¡Peligro! Peligro de descarga eléctrica en los bornes del presostato sin tapa. Solo personal cualificado puede abrir y ajustar el presostato.
El presostato está ajustado de fábrica para cubrir la mayoría de las aplicaciones. Este ajuste previo se puede cambiar si es necesario.
El tornillo/tuerca más grande (I) sirve para regular la presión de encendido y el/la más pequeño/a (II) para regular la diferencia de presión. La presión se cambia girando a la izquierda o a la derecha.
- Girar hacia la derecha aumenta la presión
- Girar hacia la izquierda reduce la presión
Asegúrese de que la diferencia de presión es siempre de 1,5 bar.
La presión de desconexión debe ser inferior a la presión máxima de funcionamiento de la bomba y del recipiente de presión de la membrana.
Después del ajuste, encienda la bomba y compruebe leyendo el manómetro si se mantienen la presión de desconexión y la presión de conexión deseadas. En caso necesario, repita el procedimiento de ajuste anterior hasta que se alcance la presión de conexión y desconexión correcta.
Eliminación/protección del medio ambiente
Lleve el aparato, los accesorios y el embalaje a un lugar para que procedan a reciclarlo respetando el medio ambiente.
Los aparatos eléctricos no deben tirarse a la basura doméstica.
- Entregue el aparato en un punto de reciclaje. Las piezas de plástico y metal utilizadas pueden separarse según el material y llevarse a un punto de reciclaje. Si tiene cualquier duda, puede preguntarle a nuestro centro de servicio.
- Deseche el cartón del embalaje en el contender de papel. Deposite las piezas de plástico en el punto verde.
Piezas de repuesto / Accesorios
Encontrará las piezas de repuesto y accesorios en www.grizzlytools-service.eu
Si tiene problemas con el proceso de pedido, utilice el formulario de contacto. Si tiene más preguntas, póngase en contacto con el «Service-Center» (ver página 101).
Pos. Pos. dibujo de
despiece
Denominación Número de pedido
| A 1 | 1,2 Tornillo de purga 91105973 | |
| A 12 | 60,61 Tornillo de salida 91105979 | |
| Adaptador para la conexión de manguera de 114 " | 91105594 |
Garantía
Estimada clienta, estimado cliente:
Por este aparato se le concede una garantía de 3 años a partir de la fecha de compra. En caso de defectos de este producto, le corresponden derechos legales contra el vendedor del producto. Estos derechos no serán limitados por la garantía expuesta a continuación.
Condiciones de garantía
El plazo de garantía empieza con la fecha de compra. Por favor, conserve bien el res-guardo de caja original. Este documento se necesitará como prueba de la compra. Si dentro del plazo de tres años después de la fecha de compra del aparato se detecta un defecto de material o fabricación, según nuestra elección, el producto será reparado o sustituido gratuitamente. Esta prestación de garantía presupone entregar el aparato defectuoso y el comprobante de compra (res-guardo de caja) dentro del plazo de los tres años, describiendo brevemente por escrito en qué consiste el defecto y cuándo se detectó. Si el defecto está cubierto por nuestra garantía, le devolveremos el aparato re-parado o uno nuevo. Con la reparación o la sustitución del producto no se inicia un nuevo período de garantía.
Período de garantía y exigencias legales en caso de defectos
El período de garantía no será prolongado por la prestación de garantía. Esto se aplica igualmente a las partes sustituidas y reparadas. Daños y defectos ya existentes eventualmente al comprar el aparato, tienen que ser notificados inmediatamente después de haberlo desempacado. Las reparaciones a efectuar al cabo del período de garantía están sujetas a pago.
Volumen de la garantía
El aparato fue producido cuidadosamente según las directivas estrictas de la calidad y examinado concienzudamente antes de la entrega.
La prestación de garantía tiene validez para defectos de material o fabricación. Esta garantía no se extiende a partes del producto que están sometidas a un desgaste natural y, por lo tanto, pueden ser consideradas como piezas de desgaste, o a daños en partes frágiles (p. ej. interruptor). Esta garantía caduca si el producto fue dañado, utilizado impropiamente o no sometido a mantenimiento. Para un uso apropiado del producto, se han de cumplir exactamente todas las indicaciones contenidas en las instrucciones de manejo. Se tienen que evitar absolutamente fines de aplicación y manejos, de los cuales desaconsejan o advierten las instrucciones de servicio.
El producto está previsto solamente para el uso privado y no comercial. La garantía caducará en el caso de un tratamiento abusivo e impropio, uso de la fuerza o manipulaciones que no fueron efectuadas por una filial de servicio autorizada.
Gestión en caso de garantía
Para garantizar una gestión rápida de su reclamación, le rogamos seguir las siguientes indicaciones:
- Para todas las consultas, tenga preparado por favor el resguardo de caja y el número de artículo (IAN 363750_2007) como prueba de la compra.
- Por favor, saque el número de artículo de la placa de características, un grabado, en la portada de sus instrucciones (parte inferior izquierda) o etiqueta en la parte posterior o inferior.
- Si surgen fallas en el funcionamiento o cualquier defecto, contacte primeramente a la sección de servicio indicada a
continuación por teléfono o vía E-Mail. Se le darán otras informaciones acerca de la gestión de su reclamación.
- Tras consultar con nuestro servicio de postventa, un aparato identificado como defectuoso puede ser enviado libre de franqueo a la dirección de servicio ya conocida por usted, adjuntando el comprobante de compra (resguardo de caja) e indicando en qué consiste el defecto y cuándo surgió. Para evitar problemas de recepción y costes adicionales, utilice de todas maneras sólo la dirección que se le comunicará. Asegúrese de que el envío no se efectúe sin franqueo, como mercancía voluminosa, expréss u otro tipo de transporte especial. Envíe por favor el aparato incluyendo todos los accesorios entregados con la compra y garantice un embalaje de transporte lo suficientemente seguro.
Servicio de reparación
Reparaciones que no están cubiertas por la garantía, las puede dejar efectuar por nuestra filial de servicio por cuenta suya. Ésta le elaborará gustosamente un presupuesto.
Sólo atenderemos aparatos que hayan sido enviados en un embalaje suficiente y franqueados.
Atención: Por favor, envíe el aparato limpio, señalando el defecto a nuestra filial de servicio.
No aceptaremos aparatos que hayan sido enviados sin franqueo, como mercancía voluminosa, expréss o cualquier tipo de transporte especial.
Nos encargamos gratuitamente de la eliminación de sus aparatos defectuosos enviados.
Service-Center
Servicio España
Tel.: 902 59 99 22
(0,08 EUR/Min. + 0,11 EUR/lla-mada (tarifa normal))
(0,05 EUR/Min. + 0,11 EUR/lla-mada (tarifa reducida))
E-Mail: grizzly@lidl.es
IAN 363750_2007
Importador
Por favor, observe que la siguiente dirección no es una dirección de servicio. Contacte primeramente al centro de servicio mencionado arriba.
| ES | Traducción de la Declaración de conformidad CE original | |
| Mediante la presente declaramos que la Central de abastecimiento de agua de la serie PHWW 1000 A1Número de serie 000001 - 021000corresponde a partir a las siguientes Directivas de la UE corrientes en su respectiva versión vigente: | ||
| 2014/35/EU • 2014/30/EU • 2000/14/EC • 2011/65/EU* • (EU) 2015/863 | ||
| Para garantizar la conformidad, se aplicaron las siguientes normas armonizadas, así como las normas y regulaciones nacionales: | ||
| EN 60335-1:2012/A14:2019 • EN 60335-2-41:2003+A1:2004+A2:2010EN 55014-1:2017+A11 • EN 55014-2:2015 • EN IEC 61000-3-2:2019EN 61000-3-3:2013+A1:2019 • EN 62233:2008 • EN 60730-1:2011EN 60730-2-6:2016 • EN IEC 63000:2018 | ||
| Además, se confirma, en conformidad con la Directriz de emisión de ruidos 2000/14/EC: Nivel de potencia acústica:garantizado: 82 dB(A);medido: 80,54 dB(A)Procedimiento de evaluación de conformidad aplicado según indicación en anexo V / 2000/14/EC: | ||
| El fabricante es el único responsable de expedir esta Declaración de Conformidad (21)**: | ||
 | Grizzly Tools GmbH & Co. KGStockstädter Straße 20D-63762 GroßostheimGERMANY30.01.2021 |  Christian FrankApoderado de documentación |
* El objeto de la declaración arriba descrito cumple con las directrices de la Directiva 2011/65/UE del Parlamento Europeo y del Consejo de 8 de junio de 2011 sobre restricciones a la utilización de determinadas sustancias peligrosas en aparatos eléctricos y electrónicos.
** Las dos últimas cifras del año en el que se colocó el Marcado CE
information · Estado de las informaciones: 01/2021
Ident.-No.: 79114079012021-8
Incluso aunque esta herramienta eléctrica se maneje con precaución, existen siempre riesgos residuales. Debido a su diseño y ejecución, esta herramienta eléctrica puede presentar los siguientes peligros:
a) peligro de quemaduras si se tocara una bomba sobrecalentada;
b) riesgo de lesiones si se soltara una manguera presurizada. Asegúrese de conectar las mangueras presurizadas correctamente.
¡Advertencia! Esta herramienta eléctrica genera durante su funcionamiento un campo electromagnético. En determinadas circunstancias este campo puede afectar a implantes médicos activos o pasivos. Para reducir el peligro de lesiones graves o mortales, recomendamos a las personas que tengan implantes médicos que consulten a su médico y al fabricante de los implantes médicos antes de utilizar la máquina.
Advertencias adicionales
- Esta instalación de agua doméstica está pensada solamente para el bombeo de agua.
- El transporte de alimentos, agua salada, combustibles para motor, productos químicos o agua con sustancias abrasivas está prohibido y dañaría el aparato.
- Utilice este aparato solamente con el rango de potencia indicado en los datos técnicos.
Instalación fija
Si quiere instalar la instalación de agua doméstica en un lugar fijo, atornille el aparato a la base. Al fijarlo también con una placa de fijación se evita que el aparato pueda deslizarse.
Para reducir las vibraciones, se recomienda instalar amortiguadores de vibración por debajo de los pies (disponibles en una ferretería o un distribuidor especializado).
Procure mantener un espacio para acceder al tornillo de salida (12).
Utilice el orificio para la instalación fija (10) y tornillos del tamaño M8.
Si utiliza la instalación de agua doméstica en casa, selle todas las uniones atornilladas con una cinta de obturación.
Reducción de ruido y vibraciones
- Coloque el aparato en amortiguadores de vibración (ver también «Instalación fija»).
- Opcionalmente, también puede construir una caja insonorizante alrededor de la instalación de agua doméstica.
Procure mantener siempre ventilación suficiente. Si se sobrecalienta, la bomba puede causar un incendio. Puede aislar la caja en el interior con lana de roca o de vidrio u otros aislantes.
¡No cubra la instalación de agua doméstica con mantas ni objetos similares! Podría causar un incendio. - Desacople los cables de la instalación de agua doméstica al conectarla, por ejemplo con un cable de alimentación flexible.
| ES | Traducción de la Declaración de conformidad CE original |
| Mediante la presente declaramos que la Central de abastecimiento de agua de la serie PHWW 1000 A1Número de serie 000001 - 021000corresponde a partir a las siguientes Directivas de la UE corrientes en su respectiva versión vigente: | |
| 2006/42/EC • 2014/30/EU • 2000/14/EC • 2011/65/EU* • (EU) 2015/863 | |
| Para garantizar la conformidad, se aplicaron las siguientes normas armonizadas, así como las normas y regulaciones nacionales: | |
| EN 60335-1:2012/A14:2019 • EN 60335-2-41:2003/A2:2010EN 55014-1:2017/A11:2020 • EN 55014-2:2015 • EN IEC 61000-3-2:2019EN 61000-3-3:2013+A1:2019 • EN 62233:2008 • EN 60730-1:2011EN 60730-2-6:2016 • EN IEC 63000:2018 • EN ISO 12100:2010 | |
| Además, se confirma, en conformidad con la Directriz de emisión de ruidos 2000/14/EC: Nivel de potencia acústica:garantizado: 82 dB(A);medido: 80,54 dB(A)Procedimiento de evaluación de conformidad aplicado según indicación en anexo V / 2000/14/EC: | |
| El fabricante es el único responsable de expedir esta Declaración de Conformidad (21)**: | |
 Grizzly Tools GmbH & Co. KGStockstädter Straße 20D-63762 GroßostheimGERMANY30.01.2021 | Christian FrankApoderado de documentación |
* El objeto de la declaración arriba descrito cumple con las directrices de la Directiva 2011/65/UE del Parlamento Europeo y del Consejo de 8 de junio de 2011 sobre restricciones a la utilización de determinadas sustancias peligrosas en aparatos eléctricos y electrónicos.
** Las dos últimas cifras del año en el que se colocó el Marcado CE
20210129
PARKSIDE
