| Producttype | Drukverhogingsset voor helder water |
| Merk | Parkside |
| Model | PHWW 1000 A1 |
| Opgenomen vermogen | 1000 W |
| Voedingsspanning | 230 V~, 50 Hz |
| Gewicht | 11,3 kg |
| Tankinhoud | 19 L |
| Maximale zuighoogte | 7 m |
| Maximaal debiet | 3500 L/u (met adapter 1 1/4") |
| Maximale opvoerhoogte | 44 m |
| Maximale werkdruk | 4,4 bar (voorgesteld 3 bar) |
| Inschakeldruk (voorgesteld) | 1,5 bar |
| Uitschakeldruk (voorgesteld) | 3 bar |
| Maximale watertemperatuur | 35 °C |
| Slangaansluiting | 1" (30,3 mm) |
| Beschermingsklasse | I |
| Beschermingsgraad | IPX4 |
| Gegarandeerd geluidsvermogensniveau | 82 dB(A) |
| Garantie | 3 jaar |
| Toepassing | Helder water en regenwater |
Veelgestelde vragen - PHWW 1000 A1 PARKSIDE
Gebruikersvragen over PHWW 1000 A1 PARKSIDE
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Waterpomp in PDF-formaat gratis! Vind uw handleiding PHWW 1000 A1 - PARKSIDE en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. PHWW 1000 A1 van het merk PARKSIDE.
GEBRUIKSAANWIJZING PHWW 1000 A1 PARKSIDE
Vertaling van de originele gebruiksaanwijzing
CZ
Domácí vodárna
Vouw vóór het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.
PL
NL / BE Vertaling van de originele gebruiksaanwijzing Pagina
Algemene beschrijving......39
Inhoud van het pakket 39
Overzicht....39
Beschrijving van de werking......39
Technische specificaties ......39
Veiligheidsaanwijzingen ....40
Pictogrammen in de gebruiksaanwijzing....40
Pictogrammen op het apparaat......40
Algemene veiligheidsinstructies......41
Het apparaat in bedrijf stellen....42
Bevestiging van de draaggreep .....42
Vaste installatie....43
Het apparaat aansluiten op het stroomnet....43
Het apparaat opstellen ....43
De leidingen aansluiten 43
1 ¼"-slangaansluiting....44
Pomp vullen....44
Controles voor gebruik ....44
Het apparaat opstarten....44
Reiniging 44
Opslag......45
Transport......45

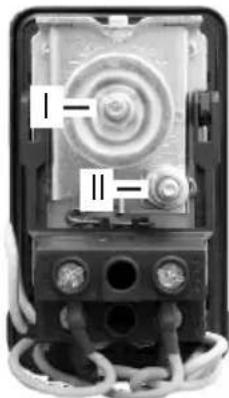

In- en uitschakeldruk wijzigen (alleen vaklui)......45
Afval/milieubescherming .....46
Reserveonderdelen/Accessoires .46
Garantie 47
Reparatieservice ....48
Service-Center......48
Importeur ....48
Vertaling van de originele CE-conformiteitsverklaring...... 105
Explosietekening......113
Inleiding
Hartelijk gefeliciteerd met de aankoop van uw nieuw apparaat. Daarmee hebt u voor een hoogwaardig product gekozen.
Dit apparaat werd tijdens de productie op kwaliteit gecontroleerd en aan een eind- controle onderworpen. De functionaliteit van uw apparaat is bijgevolg verzekerd. Het kan niet worden uitgesloten dat zich in uitzonderlijke gevallen op of in het apparaat of in de slangen resten van water of smeerstoffen bevinden. Dat is geen manco of defect en geen grond voor onge- rustheid.
De gebruiksaanwijzing vormt een bestanddeel van dit product. Ze omvat belangrijke aanwijzingen voor veiligheid, gebruik en afvalverwijdering.
Maak u vóór het gebruik van het product met alle bedienings- en veiligheidsinstructies vertrouwd. Gebruik het product uitsluitend zoals beschreven en voor de aangegeven toepassingsgebieden. Bewaar de handleiding goed en overhandig alle documenten bij het doorgeven van het product mee aan derden.
De regenwaterpomp is bedoeld voor privégebruik in woningen en tuinen.
Het apparaat is geschikt voor het verpompen van regenwater en het sproeien van tuinen.
Het is uitsluitend voorzien voor het verpompen van behandeld water en regenwater met een temperatuur van max. 35 °C.
Elk ander gebruik dat in deze handleiding niet expliciet wordt toegestaan (bv. het pompen van levensmiddelen, zout water, motorbrandstof, chemische producten of water met bijtende stoffen) kan leiden tot
schade aan het apparaat en kan een ernstig risico voor de gebruiker inhouden.
De regenwaterpomp is niet geschikt voor ononderbroken gebruik. Ononderbroken gebruik leidt tot een kortere levensduur en doet de garantie vervallen.
Dit apparaat is niet bedoeld voor commercieel gebruik. Bij commercieel gebruik vervalt de garantie.
De bediener of gebruiker is verantwoordelijk voor letsel- of materiële schade aan derde partijen of hun eigendom.
De fabrikant is niet aansprakelijk voor schade die voortvloeit uit oneigenlijk gebruik of uit een foute bediening.
Algemene beschrijving
Een afbeelding van de belangrijkste functionele onderdelen bevindt zich op de uitklappagina.
Inhoud van het pakket
Neem het apparaat voorzichtig uit de verpakking en controleer of de volgende onderdelen aanwezig zijn:
- Apparaat
• Draaggreep + 2 schroeven - Gebruiksaanwijzing
Voer het verpakkingsmateriaal af zoals reglementair voorgeschreven.
Overzicht
1 Ontluchtingsschroef
2 Afdekkap
3 Wateruitlaat
4 Draaggreep
5 Schroeven
6 Pomp
7 Drukreservoir
8 Veiligheidskap van het luchtventiel
9 Luchtventiel
10 Montageboorgat
11 Netsnoer
12 Aftapschroef
13 Drukindicator
14 Automatische schakelaar
15 Drukslang
16 Waterinlaat
17 Aan-/uitschakelaar
Beschrijving van de werking
De regenwaterpomp verpompt automatisch water. De pomp schakelt afhankelijk van de druk in en verpompt het water.
De inschakeldruk is fabrieksmatig op 1,5 bar (0,15 MPa) ingesteld en kan niet worden veranderd.
De vooraf ingestelde uitschakeldruk is 3 bar Hierdoor is een maximale opvoerhoogte van 30 m mogelijk.
Deze ingestelde waarden zorgen ervoor dat het systeem een optimaal vermogen en een optimale levensduur bereikt.
De opvoerhoogte van 44 m kan alleen worden bereikt als de in- en uitschakeldruk op de drukschakelaar door een vakman wordt gewijzigd. Verder zou er een adapter voor een 1 ¼" slangaansluiting moeten worden aangeschaft om het maximale debiet te bereiken.
De werking van de verschillende bediening- sonderdelen is hieronder beschreven.
Technische specificaties
Huiswaterpomp....PHWW 1000 A1
Nominale
ingangsspanning ..... 230 V\~, 50 Hz
Opgenomen vermogen 1000 W
Gewicht....11,3 kg
Tankvolume 19
Zuighoogte....max. 7 m
NL BE
Max. pompvolume (Qmax).....3500 l/h*
Max. pomphoogte van pomp
(Hmax) 44 m*
Max. opvoerhoogte met
druktank (vooraf ingesteld) ....30 m
Maximale druk .... 4,4 bar * ....(3 bar vooraf ingesteld)
Watertemperatuur (Tmax)....35 °C
Slangaansluiting 1" (30,3 mm)
Inschakeldruk (vooringesteld)
p(on) 1,5 bar (0,15 MPa)
Uitschakeldruk (vooringesteld)
p(off) 3 bar (0,3 MPa)
Veiligheidsklasse......I
Beschermingsgraad IPX4
Geluidsdrukniveau
(L_pA) 68 dB (A); K_pA = 1,66 dB
Geluidsvermogenniveau (LWA)
gemeten.....80,54 dB (A); K_WA = 1,66 dB
gegarandeerd 82 dB (A)
* Het maximale debiet bereikt u met de 1 ^1/4 "-slangaansluiting en met de maximale instellingen (zie „Wijzigen inschakel- en uitschakeldruk (alleen vakkundig personeel)“
Veiligheidsaanwijzingen
Dit hoofdstuk bevat elementaire veiligheidsvoorschriften voor het werken met de regenwaterpomp.
Pictogrammen in de gebruiksaanwijzing
Waarschuwingsbord met in- formatie voor het voorkomen van letsels of schade
Gevaarsteken met informatie voor het voorkomen van letsels door elektrische schok
Er bestaat een risico op brandwonden!
Waarschuwingsbord met informatie voor het voorkomen van schade
Stekker uit het stopcontact trekken
Waarschuwingsbord met in- formatie voor betere omgang met het apparaat
Pictogrammen op het apparaat
Letop! Lees de gebruik- saanwijzing.
Niet geschikt voor zandwater.
Opgelet: laat de pomp niet drooglopen! Gevaar voor oververhitting!
Let op! Als het snoer beschadigd raakt of doorgesneden wordt, haal dan onmiddellijk de stekker uit het stopcontact.
Waterinlaat
Wateruitlaat
Aanduiding van geluidsvermogenniveau L _WA in dB
Elektrische apparaten horen niet bij het huisvuil.
Algemene veiligheidsinstructies
Het apparaat gebruiken:
Opgelet: Zo voorkomt u ongevallen en letsels:
- Dit apparaat mag worden gebruikt door kinderen vanaf 8 jaar en ook door personen met verminderde fysieke, sensorische of mentale capaciteiten, of met een gebrek aan ervaring en kennis, op voorwaarde dat ze onder toe-zicht staan of geinstrueerd zijn in het veilige gebruik van het apparaat en de gevaren die daaruit voortvloeien begrijpen.
- Kinderen mogen niet met het apparaat spelen.
- Reinigings- of onderhoudswerkzaamheden mogen niet door kinderen worden verricht, tenzij daar toezicht op wordt gehouden.
- Gebruik het apparaat niet als er zich mensen in het water bevin-den.
- Neem gepaste maatregelen om kinderen uit de buurt van het lopende apparaat te houden.
- Voer het verpakkingsmateriaal af zoals reglementair voorgeschreven.
- Gebruik het apparaat niet in de buurt van brandbare vloeistoffen of gassen. Anders bestaat er brand- of explosiegevaar.
- Gebruik het apparaat niet voor het verpompen van water met schurende deeltjes zoals zand. Het verpompen van agressieve, abrasieve (schurende), bijtende, brandbare (bijv. motorbrandstof-
fen) of explosieve vloeistoffen, zout water, reinigingsmiddelen en levensmiddelen is niet toege-staan. De temperatuur van de verpompte vloeistof mag niet hoger zijn dan 35 °C.
- Bewaar het apparaat op een droge plaats en buiten bereik van kinderen.
Opgelet! Zo voorkomt u schade aan het apparaat en mogelijke letselschade:
- Werk niet met een beschadigd, onvolledig of zonder toestemming van de fabrikant omgebouwd apparaat. Laat door een erkend technicus controleren of de nodige elektrische veiligheidsvoorzieningen aanwezig zijn voordat u het apparaat in gebruik neemt.
- Draag of bevestig het apparaat niet aan het netsnoer of aan de slang.
- Bescherm het apparaat tegen vorst en drooglopen.
- Gebruik alleen originele toebehoren en voer geen modificaties aan het apparaat uit.
- Lees voor de reiniging en opslag de instructies in de gebruiksaanwijzing. Alle verdergaande maatregelen, vooral het openen van het apparaat, moeten door een elektricien worden verricht. Neem in geval van reparaties altijd contact op met ons servicecenter.
Elektrische veiligheid:
Opgelet: Zo voorkomt u on- gevallen en letsels als gevolg van een elektrische schok:
NL BE
- Tijdens het gebruik van het apparaat moet de netstekker vlot toegankelijk blijven.
-
Laat voordat u uw regenwaterpomp in gebruik neemt, de volgende punten door een erkend elektricien controleren:
-
de aarding, nulling en aardlekschakelaar moeten aan de veiligheidsvoorschriften van de stroomleverancier voldoen en correct werken;
- de elektrische stekkerverbindingen moeten tegen vocht beschermd zijn;
-
bij gevaar voor overstroming moeten de stekkerverbindingen in overstromingsveilige locaties worden gelegd.
-
Controleer of de netspanning overeenkomt met de netspanning die op het typeplaatje van het apparaat is vermeld.
- Voer de elektrische installatie uit in overeenstemming met de nationale voorschriften.
- Sluit het apparaat uitsluitend aan op een stopcontact met aardlekschakelaar met een uitschakelstroom van maximaal 30 mA en met een zekering van minstens 10 A.
- Controleer voor elk gebruik het apparaat, het netsnoer en de stekker op schade. Defecte netsnoeren mogen niet worden gerepareerd maar moeten door een nieuw snoer worden vervangen. Laat schade aan uw apparaat door een erkend technicus repareren.
- Als het netsnoer van dit apparaat beschadigd is, moet het
worden vervangen door de fabrikant of diens klantendienst of een vergelijkbaar gekwalificeerd persoon, om gevaren te voorkomen.
- Trek niet aan het netsnoer om de stekker uit het stopcontact te halen. Bescherm het netsnoer tegen hitte, olie en scherpe ran- den.
- Draag of bevestig het apparaat niet aan het netsnoer.
- Gebruik alleen verlengsnoeren die spatwaterbestendig zijn en die voor gebruik in de open-lucht bedoeld zijn. Rol een ka-belhaspel vóór gebruik steeds volledig af. Controleer het nets-noer op schade.
- Haal de stekker uit het stopcontact voordat u werkzaamheden aan het apparaat uitvoert, voordat u een pauze neemt of wanneer u klaar bent met het gebruik van het apparaat.
- Netsnoeren moeten een diameter hebben die minstens overeenkomt met die van rubberkabels type H07RN-F. De aderdiameter van de verlengsnoeren moet minstens 2,5 mm² bedragen.
Het apparaat in bedrijf stellen
Bevestiging van de draaggreep
- Plaats de draaggreep (4) op de pomp (6).
- Bevestig de draaggreep (4) met de twee meegeleverde schroeven (5).
Vaste installatie
- Wilt u de regenwaterpomp vast installeren, schroef hem dan vast op de ondergrond. Als het apparaat met een montageplaat wordt vastgeschroefd, kan het ook niet wegglijden.
Houd daarbij rekening met een vrije toegang tot de aftapschroef (12). Gebruik het gat voor vaste installatie (10) en schroeven met de afmetingen M8.
Als u de regenwaterpomp binnens- huis gebruikt, voorzie dan alle schroefverbindingen van een dicht- tingsband.
Het apparaat aansluiten op het stroomnet
Uw regenwaterpomp is reeds voorzien van een veiligheidsstekker. De regenwaterpomp is voorzien voor aansluiting op een geaard stopcontact van 230 V\~ 50 Hz.
Het apparaat opstellen
- Zet het apparaat op een vaste, horizontale en overstromingsveilige ondergrond.
- Plaats de regenwaterpomp altijd hoger dan het wateroppervlak waaruit u wenst te pompen.
Is dit niet mogelijk, installeer dan een onderdrukbestendige afsluiter tussen het apparaat en de zuigslang (in de gespecialiseerde handel of bouwmarkt verkrijgbaar).
Het drukreservoir (7) moet in nog niet gebruikte toestand onder een luchtdruk van 1,5 bar (0,15 MPa) staan. Controleer de luchtdruk voordat u het apparaat gebruikt.
De luchtdruk kan alleen met een externe drukmeter, bijv. met een bandenpomp, worden gecontroleerd. De ingebouwde drukindicator (13) toont uitsluitend de waterdruk.
Regel de luchtdruk in het drukreservoir (7) door de veiligheidskap van het luchtventiel (8) te verwijderen en lucht via het luchtventiel (9) in of uit het luchtreservoir te laten. Vul het drukreservoir met bv. een compressor en controleer de druk met een manometer.
De leidingen aansluiten
Verwijder de beide veiligheidskappen (2) van de waterinlaat (16) en wateruitlaat (3), bijv. met behulp van een spatel of sleufschroe-vendraaier.
Gebruik aan de zuigkant geen aansluitsystemen met snelkoppelingen.
Als u de regenwaterpomp binnens- huis gebruikt, voorzie dan alle schroefverbindingen van een dicht- tingsband.
Als de leiding die u aansluit op de waterinlaat (16) geen retourklep heeft, schroef dan een terugstroomstop op de waterinlaat voordat u de leiding aansluit (verkrijgbaar bij speciaalzaken of bouwmarkten).
Bij lucht in de aanzuigleiding is de werking van de regenwaterpomp niet gegarandeerd. Neem de aanwijzingen van het hoofdstuk "Pomp vullen" in acht.
1 1/4"-slangaansluiting
De via de online-shop verkrijgbare adapter voor 1¼"-slangaansluiting is voor de montage aan de wateringang (16).
Het maximale debiet wordt bereikt met de adapter naar 1 ^1/4 "-slangaansluiting en maximale instellingen (zie „Wijzigen van de in- en uitschakeldruk (alleen vakkundig personeel).
Pomp vullen
De regenwaterpomp moet voor elk gebruik met water worden gevuld. Opgelet: Laat de pomp nooit drooglopen! Gevaar voor oververhitting!
Raak een oververhitte pomp nooit aan! Er bestaat een risico op brandwonden! Let er bij het inschakelen van de pomp op dat de pomp en de aanzuigslang volledig met water zijn gevuld, om het drooglopen van de pomp te voorkomen. Drooglopen beschadigt het apparaat.
- Zorg ervoor dat een leiding met een retourklep of een terugstroomstop (verkrijgbaar bij speciaalzaken of bouwmarkten) is aangesloten op de waterinlaat (16) (zie hoofdstuk "Aansluiting van de leidingen").
- Open de ontluchtingsschroef (1) van de regenwaterpomp.
• Vul de pomp tot aan de rand met water. - Sluit de ontluchtingsschroef.
Controles voor gebruik
- Controleer of de elektrische aansluiting 230 V \~ 50 Hz bedraagt.
- Controleer of het stopcontact zich in goede toestand bevindt en of het voldoende gezekerd is (minstens 10 A).
- Controleer of er geen vocht of water aan het netsnoer kan komen. Er bestaat een risico op een elektrische schok.
- Opnieuw in bedrijf stellen na opslag: Het drukreservoir (7) moet in nog niet gebruikte toestand onder een luchtdruk van 1,5 bar (0,15 MPa) staan. Controleer de luchtdruk voordat u het apparaat opnieuw in gebruik stelt.
De luchtdruk kan alleen met een externe drukmeter, bijv. met een bandenpomp of manometer, worden gecontroleerd. De ingebouwde drukindicator (13) toont uitsluitend de waterdruk.
Regel de luchtdruk in het drukreservoir (7) door de veiligheidskap van het luchtventiel (8) te verwijderen en lucht via het luchtventiel (9) in of uit het luchtreservoir te laten.
Het apparaat opstarten
- Sluit het netsnoer (11) aan op de netstroom.
- Schakel het apparaat in met de aan-/uitschakelaar (17).
- Wanneer water wordt onttrokken, daalt de druk in het drukreservoir (7), zodat de automatische schakelaar (14) wordt geactiveerd en de pomp wordt ingeschakeld. Als de wateronttrekking stopt, stijgt de druk in het drukreservoir en schakelt de automatische schakelaar de pomp automatisch weert uit.
Reiniging
Reinig en onderhoud uw apparaat regel- matig met een doek of borstel.
Laat werkzaamheden die niet in deze gebruiksaanwijzing zijn beschreven, uitvoeren door ons
servicecenter. Gebruik uitsluitend originele onderdelen.
Haal de stekker uit het stopcontact voordat u aan het apparaat werkt. Er bestaat een risico op elektrische schok of op letsel door bewegende delen.
Een verlaging van de toevoersnelheid kan duiden op een blokkering.
Als er verstoppingen optreden, verwijder dan de zuigleiding en de persleiding.
Spoel de pomp met water om het vreemde voorwerp te verwijderen.
Alle verdergaande werkzaamheden, met name het openen van de pomp (6), moeten door een elektricien worden verricht. Neem in geval van reparaties altijd contact op met ons servicecenter.
Opslag
- Bewaar het gereinigde apparaat op een droge plek buiten het bereik van kinderen.
- Open de aftapschroef (12) en laat het water uit de pomp lopen voordat u hem opbergt.
Draai dan de aftapschroef (12) weer vast.
Transport
Gebruik de draaggreep (4) om het apparaat te vervoeren.
In- en uitschakeldruk wijzigen (alleen vaklui)
Let op! Ga na of de aansluitleidingen en de aangesloten eindapparaten niet bezwijken onder de druk vooraleer u de druk wijzigt!
Let op! Gevaar! Gevaar voor elektrocutie aan de aansluitklemmen in de drukschakelaar als het deksel is verwijderd. Alleen vaklui mogen de drukschakelaar openen en instellen!
De drukschakelaar is in de fabriek ingesteld voor de meeste toepassingen. Deze voorinstelling kan indien nodig worden gewijzigd.
De grote schroef/moer (I) is bestemd om de inschakeldruk te regelen en de kleinere (II) om het drukverschil te regelen. De druk wordt door het draaien naar links of rechts gewijzigd.
- Rotatie naar rechts verhoogt de druk
- Rotatie naar links verlaagt de druk
Zorg ervoor dat het drukverschil steeds 1,5 bar bedraagt.
De uitschakeldruk moet kleiner zijn dan de maximale bedrijfsdruk van de pomp en de membraandruktank.
Schakel de pomp in na het instellen en controleer, terwijl u de manometer afleest, of de gewenste uitschakeldruk en inschakeldruk worden gerespecteerd. Eventueel moet het voornoemde instellingsproces worden herhaald tot de juiste in- en uitschakeldruk worden bereikt.
Afval/ milieubescherming
Voer afgedankte apparaten, toebehoren en verpakkingsmaterialen op milieuvriendelijke manier af.
Elektrische apparaten horen niet bij het huisvuil.
- Lever het apparaat in bij een recycle-punt. De gebruikte kunststoffen en metalen delen kunnen naar soort worden gescheiden voor recycling. Vraag ons servicecenter om advies.
- Breng bij het afvoeren van de verpakking het karton naar een recyclingpunt voor papier. Breng plastic onderdelen naar een recyclingpunt voor plastic.
Reserveonderdelen/Accessoires
Reserveonderdelen en accessoires verkrijgt u op www.grizzlytools-service.eu
Ondervindt u problemen bij het orderproces, gebruik dan het contactformulier. Bij andere vragen neemt u contact op met het "Service-Center" (zie pag. 48).
| Item | Positie openge-werkte tekening | Benaming Ordernummer | |
| A 1 | 1,2 | Ontluchtingsschroef | 91105973 |
| A 12 | 60,61 | Aftapschroef | 91105979 |
| Adapter voor 1 14 "-slangaansluiting 91105594 | |||
Garantie
Geachte cliënte, geachte klant, U krijgt op dit apparaat 3 jaar garantie, te rekenen vanaf de datum van aankoop. Ingeval van gebreken aan dit product heeft u tegenover de verkoper van het product wettelijke rechten. Deze wettelijke rechten worden door onze hierna beschreven ga- rantie niet beperkt.
Garantievoorwaarden
De garantietermijn begint met de datum van aankoop. Gelieve de originele kassabon goed te bewaren. Dit document wordt als bewijs van de aankoop benodigd. Indien er zich binnen drie jaar, te rekenen vanaf de datum van aankoop van dit product, een materiaal- of fabricagefout voordoet, wordt het product door ons – naar onze keuze – voor u gratis gerepareerd of vervangen. Deze garantievergoeding stelt voorop dat binnen de termijn van drie jaar het defecte apparaat en het bewijs van aankoop (kassabon) voorgelegd en dat schriftelijk kort beschreven wordt, waarin het gebrek bestaat en wanneer het zich voorgedaan heeft.
Als het defect door onze garantie gedekt is, krijgt u het gerepareerde of een nieuw product terug. Met herstelling of uitwisseling van het product begint er geen nieuwe garantieperiode.
Garantieperiode en wettelijke kwaliteitsgarantie
De garantieperiode wordt door de garantievergoeding niet verlengd. Dit geldt ook voor vervangen en gerepareerde onderdelen. Eventueel al bij de aankoop bestaande beschadigingen en gebreken moeten onmiddellijk na het uitpakken gemeld worden. Na het verstrijken van de garantieperiode tot stand komende reparaties worden tegen verplichte betaling van de kosten uitgevoerd.
Omvang van de garantie
Het apparaat werd volgens strikte kwaliteitsrichtlijnen zorgvuldig geproduceerd en vóór aflevering nauwgezet getest.
De garantievergoeding geldt voor materiaal- of fabricagefouten. Deze garantie is niet van toepassing op productonderdelen, die aan een normale slijtage blootgesteld zijn en daarom als aan slijtage onderheviige onderdelen beschouwd kunnen worden of op beschadigingen aan breekbare onderdelen (b.v. schakelaars).
Deze garantie valt weg wanneer het product beschadigd, niet oordeelkundig gebruikt of niet onderhouden werd. Voor een vakkundig gebruik van het product dienen alle in de gebruiksaanwijzing vermelde aanwijzingen nauwgezet in acht genomen te worden. Gebruiksdoeleinden en handelingen, die in de gebruiksaanwijzing afgeraden worden of waarvoor gewaarschuwd wordt, dienen onvoorwaardelijk vermeden te worden. Het product is uitsluitend voor het privé- en niet voor het commerciële gebruik bestemd. Bij een verkeerde of onoordeelkundige behandeling, toepassing van geweld en bij ingrepen, die niet door het door ons geautoriseerde servicefiliaal doorgevoerd werden, valt de garantie weg.
Afhandeling ingeval van garantie
Gelieve aan de volgende aanwijzingen gevolg te geven om een snelle behandeling van uw verzoek te garanderen:
- Gelieve voor alle aanvragen de kassabon en het identificatienummer (IAN 363750_2007) als bewijs van de aankoop klaar te houden.
- Gelieve het artikelnummer uit het typeplaatje.
- Indien er zich functiefouten of andere gebreken voordien, contacteert u in eerste instantie de hierna vernoemde ser-
NL BE
viceafdeling telefonisch of per e-mail. U krijgt dan bijkomende informatie over de afhandeling van uw klacht.
- Een als defect geregistreerd product kunt u, na overleg met onze klantenservice, mits toevoeging van het bewijs van aankoop (kassabon) en de vermelding, waarin het gebrek bestaat en wanneer het zich voorgedaan heeft, voor u franco naar het u medegedeelde serviceadres zenden. Om problemen bij de acceptatie en extra kosten te vermijden, maakt u onvoorwaardelijk uitsluitend gebruik van het adres, dat u medegedeeld wordt. Zorg ervoor dat de verzending niet ongefrankeerd, als volumegoed, per expresse of via een andere speciale verzendingswijze plaatsvindt. Gelieve het apparaat met inbegrip van alle bij de aankoop bijgeleverde accessoires in te zenden en voor een voldoende veilige transportverpakking te zorgen.
Reparatieservice
U kunt reparaties, die niet onder de garantie vallen, tegen berekening door ons servicefiliaal laten doorvoeren. Zij maakt graag voor u een kostenraming op. Wij kunnen uitsluitend apparaten behandelen, die voldoende verpakt en gefrankeerd ingezonden werden.
Opgelet: Gelieve uw apparaat gereinigd en met een aanwijzing op het defect naar ons servicefiliaal te zenden.
Ongefrankeerd – als volumegoed, per expresse of via een andere speciale verzendingswijze – ingezonden apparaten worden niet geaccepteerd.
De afvalverwerking van uw defecte ingezonden apparaten voeren wij gratis door.
Service-Center
NL ServiceNederland
Tel.: 0900 0400223
(0,10 EUR/Min.)
E-Mail: grizzly@lidl.nl
IAN 363750_2007
BE Service België
Tel.: 070 270 171
(0,15 EUR/Min.)
E-Mail: grizzly@lidl.be
IAN 363750_2007
Importeur
Gelieve in acht te nemen dat het volgende adres geen serviceadres is. Contacteer in eerste instantie het hoger vermelde servicecenter.
 | Vertaling van de originele CE-conformiteitsverklaring |
| Hiermede bevestigen wij dat de Huiswaterpompbouwserie PHWW 1000 A1Seriennummer000001 - 021000de hierna volgende, van toepassing zijnde EU-richtlijnen | |
| 2014/35/EU • 2014/30/EU • 2000/14/EC • 2011/65/EU* • (EU) 2015/863 | |
| Om de overeenstemming te waarborgen, werden de hierna volgende, in overeenstemming gebrachte normen en nationale normen en bepalingen toegepast: | |
| EN 60335-1:2012/A14:2019 • EN 60335-2-41:2003+A1:2004+A2:2010EN 55014-1:2017+A11 • EN 55014-2:2015 • EN IEC 61000-3-2:2019EN 61000-3-3:2013+A1:2019 • EN 62233:2008 • EN 60730-1:2011EN 60730-2-6:2016 • EN IEC 63000:2018 | |
| Bovendien wordt in overeenstemming met de geluidsemissierichtlijn2000/14/ EC bevestigd: Akoestisch niveaugegarandeerd: 82 dB(A)gemeten: 80,54 dB(A)Toegepaste conformiteitbeoordelingsprocedure in overeenstemming met Annex V/2000/14/EC | |
| De exclusieve verantwoordelijkheid voor de uitgifte van deze conformiteitsverklaring (21)** wordt gedragen door de fabrikant: | |
| CE Grizzly Tools GmbH & Co. KGStockstädter Straße 20D-63762 GroßostheimGERMANY30.01.2021 | Christian FrankDocumentatiegelastigde |
Vertaling van de originele CE-conformiteitsverklaring
* Het hierboven beschreven voorwerp van de verklaring voldoet aan de voorschriften van de richtlijn 2011/65/EU van het Europese Parlement en van de Raad van 8 juni 2011 inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.
** De beide laatste cijfers van het jaar waarin de CE-markering werd aangebracht
SK
Ook wanneer u dit elektrische werktuig volgens de voorschriften gebruikt, blijven er risico's bestaan. De volgende risico's kunnen optreden als gevolg van de constructie en de uitvoering van dit elektrische gereedschap:
a) Risico op brandwonden bij het aanraken van een oververhitte pomp,
b) Gevaar voor letsel als een onder druk staande slang vanzelf losraakt. Let op de juiste aansluiting van onder druk staande slangen.
Waarschuwing! Dit elektrische gereedschap genereert tijdens het bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden actieve of passieve medische implantaten negatief beinvloeden. Om het risico op ernstig of dodelijk letsel te verminderen, raden we mensen met medische implantaten aan om hun arts en de fabrikant van het medische implantaat te raadplegen voordat ze de machine bedienen.
Aanvullende waarschuwingen
- De regenwaterpomp is alleen geschikt voor het verpompen van water.
- Het verpompen van voedsel, zout water, motorbrandstof, chemische producten of water dat schurende substanties bevat, is verboden en zal het apparaat beschadigen.
- Gebruik het apparaat alleen in het prestatiebereik dat in de technische gegevens is aangegeven.
Vaste installatie
Wilt u de regenwaterpomp vast installeren, schroef hem dan vast op de ondergrond.
Als het apparaat met een montageplaat wordt vastgeschroefd, kan het ook niet wegglijden.
Om trillingen te verminderen, is het raadzaam trillingsdempers onder de voeten te installeren (verkrijgbaar in bouwmarkten of speciaalzaken).
Houd daarbij rekening met een vrije toegang tot de aftapschroef (12).
Gebruik het gat voor vaste installatie (10) en schroeven met de afmetingen M8.
Als u de regenwaterpomp binnens- huis gebruikt, voorzie dan alle schroefverbindingen van een dicht- tingsband.
Vermindering van geluid en trillingen
- Plaats het apparaat op een trillingsdemper (zie ook „Vaste installatie“).
- Optioneel kunt u een geluidsabsorberende kast rond de regenwaterpomp bouwen. Zorg daarvoor zeker voor voldoende ventilatie.
Oververhitting van de pomp kan brand veroorzaken. U kunt de kast binnenin b.v. met isoleer met steen- / glaswol of vilt isoleren. Bedek de regenwaterpomp niet met dekens of iets dergelijks! Dit kan brand veroorzaken. - Ontkoppel de leidingen van de regenwaterpomp bij het aansluiten, bijvoorbeeld met een flexibele aansluitkabel.
 | Vertaling van de originele CE-conformiteitsverklaring |
| Hiermede bevestigen wij dat de Huiswaterpompbouwserie PHWW 1000 A1Seriennummer000001 - 021000de hierna volgende, van toepassing zijnde EU-richtlijnen | |
| 2006/42/EC • 2014/30/EU • 2000/14/EC • 2011/65/EU* • (EU) 2015/863 | |
| Om de overeenstemming te waarborgen, werden de hierna volgende, in overeenstemming gebrachte normen en nationale normen en bepalingen toegepast: | |
| EN 60335-1:2012/A14:2019 • EN 60335-2-41:2003/A2:2010EN 55014-1:2017/A11:2020 • EN 55014-2:2015 • EN IEC 61000-3-2:2019EN 61000-3-3:2013+A1:2019 • EN 62233:2008 • EN 60730-1:2011EN 60730-2-6:2016 • EN IEC 63000:2018 • EN ISO 12100:2010 | |
| Bovendien wordt in overeenstemming met de geluidsemissierichtlijn2000/14/ EC bevestigd: Akoestisch niveaugegarandeerd: 82 dB(A)gemeten: 80,54 dB(A)Toegepaste conformiteitbeoordelingsprocedure in overeenstemming met Annex V/2000/14/EC | |
| De exclusieve verantwoordelijkheid voor de uitgifte van deze conformiteitsverklaring (21)** wordt gedragen door de fabrikant: | |
| CE Grizzly Tools GmbH & Co. KGStockstädter Straße 20D-63762 GroßostheimGERMANY30.01.2021 | Christian FrankDocumentatiegelastigde |
Vertaling van de originele CE-conformiteitsverklaring
* Het hierboven beschreven voorwerp van de verklaring voldoet aan de voorschriften van de richtlijn 2011/65/EU van het Europese Parlement en van de Raad van 8 juni 2011 inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.
** De beide laatste cijfers van het jaar waarin de CE-markering werd aangebracht
