Typ produktu	Skupina tlakových čerpadel pro čistou vodu
Značka	Parkside
Model	PHWW 1000 A1
Příkon	1000 W
Napájecí napětí	230 V~, 50 Hz
Hmotnost	11,3 kg
Objem nádrže	19 L
Maximální sací výška	7 m
Maximální průtok	3500 l/h (s adaptérem 1 1/4")
Maximální dopravní výška	44 m
Maximální provozní tlak	4,4 bar (přednastaveno 3 bar)
Zapínací tlak (přednastaveno)	1,5 bar
Vypínací tlak (přednastaveno)	3 bar
Maximální teplota vody	35 °C
Přípojka hadice	1" (30,3 mm)
Třída ochrany	I
Stupeň krytí	IPX4
Zaručená hladina akustického výkonu	82 dB(A)
Záruka	3 roky
Určení použití	Čistá voda a dešťová voda

Často kladené otázky - PHWW 1000 A1 PARKSIDE

Jaký je výchozí zapínací tlak čerpadla PHWW 1000 A1?

Výchozí zapínací tlak je 1,5 bar. Tato hodnota je nastavena z výroby pro optimální provoz.

Jaký je maximální průtok čerpadla?

Maximální průtok je 3500 l/h, ale vyžaduje použití adaptéru pro připojení hadice 1 1/4" a maximální nastavení tlaku.

Lze čerpadlo používat se slanou vodou nebo chemikáliemi?

Ne, čerpadlo je určeno výhradně pro čistou vodu a dešťovou vodu. Použití se slanou vodou, palivy, chemikáliemi nebo abrazivními látkami může čerpadlo poškodit a je zakázáno.

Jak odvzdušnit čerpadlo před prvním použitím?

Otevřete odvzdušňovací šroub (1) a nalijte do čerpadla vodu až po okraj, poté šroub uzavřete. Ujistěte se, že čerpadlo a sací hadice jsou zcela naplněny vodou, aby nedošlo k chodu nasucho.

Jaká je maximální sací výška?

Maximální sací výška je 7 metrů.

Co dělat, když průtok klesne?

Pokles průtoku může znamenat ucpání. Odpojte sací a výtlačné potrubí a propláchněte čerpadlo vodou, abyste odstranili cizí tělesa. Pokud problém přetrvává, kontaktujte poprodejní servis.

Jak čerpadlo v zimě skladovat, aby nedošlo k zamrznutí?

Zcela vyprázdněte čerpadlo otevřením vypouštěcího šroubu (12), poté jej uzavřete. Skladujte zařízení na suchém a mrazuvzdorném místě mimo dosah dětí.

Kde najít náhradní díly pro čerpadlo?

Náhradní díly a příslušenství jsou k dispozici na webových stránkách www.grizzlytools-service.eu. Pro objednávky nebo dotazy použijte kontaktní formulář.

Jaká je doba záruky na tento produkt?

Záruka je 3 roky od data nákupu pro Francii a Belgii. Uschovejte si pokladní doklad jako doklad o koupi.

Může čerpadlo běžet nasucho?

Ne, chod nasucho je přísně zakázán. Může poškodit čerpadlo a způsobit přehřátí. Před uvedením do provozu vždy naplňte čerpadlo vodou.

NÁVOD K OBSLUZE PHWW 1000 A1 PARKSIDE

Překlad originálního provozního návodu

DK

Husvandværk

Před čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje.

SK

CZ Překlad originálního provozního návodu Strana

Použití dle určení......61

Obecný popis......62

Rozsahdodávky 62

Přehled 62

Popis funkce 62

Technické údaje......62

Bezpečnostnípokyny ......63

Symboly v návodu k použití .....63

Piktogram na přístroji......63

Obecnébezpečnostnípokyny .....63

Uvedení do provozu......65

Upevněnírukojetipropřenášení.....65

Trvaláinstalace....65

Sítové připojení ......65

Umístění....65

Připojenípotrubí ......66

1 ¼" prípojka hadice....66

Doplňování čerpadla 66

Kontroly před uvedením do provozu .67

Spuštění přístroje ......67

Čištění......67

Skladování ......67

Přenášení......67

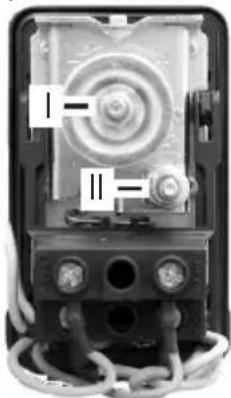

Změnazapínacíhoa

vypínacíhotlaku(pouze

kvalifikovanípracovníci)......68

Likvidace/ochrana životního

prostředí......68

Záruka 69

Opravna....70

Náhradní díly/Příslušenství......70

Překlad originálního

prohlášení o shodě CE......107

Rozvinuté náčrtky ...... 113

Úvod

Blahopřejeme vám ke koupi vašeho nového přístroje. Rozhodli jste se pro vysoce kvalitní výrobek.

Kvalita tohoto prístroje byla kontrolována během výroby a byla provedena také závěrečná kontrola. Tím je zaručena funkčnost prístroje.

Nelze vyloučit, že v jednotlivých případech se na nebo v přístroji resp. v hadicovém potrubí nachází zbytky maziv. Nejedná se o nedostatek ani o závadu a není důvod k obavám.

Návod k obsluze je součástí tohoto výrobku. Obsahuje důležité pokyny týkající se bezpečnosti, používání a likvidace. Před použitím výrobku se seznamte se všemi pokyny k obsluze a bezpečnosti. Výrobek používejte jen k popsaným účelům a v rámci uvedených oblastí použití.

Návod dobře uschovejte a při předávání výrobku třetímu předejte i všechny podklady.

Použití dle určení

Domácí vodárna je určena pro soukromé použití v domě a na zahradě.

Přístroj je vhodný pro zásobování užitkovou vodou a zavlažování zahrady.

Je určen výhradně pro čerpání čisté a deštové vody až do max. teploty 35 °C.

Jakékoli jiné použití, které není výslovně povoleno v tomto návodu k obsluze (např. přeprava potravin, slané vody, motorových paliv, chemických výrobků nebo vody obsahující abrazivní materiály), může poškodit přístroj a představovat vážné nebezpečí pro uživatele.

Domácí vodárna není vhodná pro nepřetržitý provoz. Nepřetržitý provoz zkracuje životnost a zaniká záruka.

Tento přístroj není vhodný pro komerční

CZ

využití. Při řemeslném použití záruka zaniká.

Obsluha nebo uživatel nese zodpovědnost za nehody či škody na jiných osobách nebo jejich majetku.

Výrobce neručí za škody způsobené nesprávným použitím nebo nesprávnou obsluhou.

Obecný popis

Zobrazení nejdůležitějších funkčních dílů naleznete na výklopné stránce.

Rozsah dodávky

Opatrně vyjměte přístroj z obalu a zkontrolujte úplnost následujících dílů:

- prístroj

- srukojeť pro přenášení + 2 šrouby

Obalový materiál zlikvidujte správně dle předpisů.

Přehled

1 odvzdušňovací šroub
2 krytka
3 výstup vody
4 rukojeť pro prénášení
5 šrouby
6 čerpadlo
7 tlakový zásobník
8 ochranný kryt vzduchového ventilu
9 vzduchový ventil
10 otvor pro trvalou instalaci
11 sítový připojovací kabel
12 vypouštěcí šroub
13 ukazatel tlaku
14 automatický spínač
15 tlaková hadice
16 vstup vody
17 zapínač/vypínač

Popis funkce

Domácí vodárna čerpá vodu automaticky. Čerpadlo se zapíná v závislosti na tlaku a čerpá vodu.

Bod zapnutí je ze závodu již zadán a nastaven na 1,5 baru (0,15 MPa).

Přednastavený vypínací tlak je 3 bary. Tím je možná čerpací výška max. 30 m.

Tímto přednastavením systém dosáhne nejvyšší stupeň účinnosti, pokud jde o výkon a životnost.

Čerpací výšku 44 m lze dosáhnout pouze tehdy, když se zapínací a vypínací tlak na tlakovém spínači změní odborníkem. Pro dosažení maximálního průtoku by navíc bylo nutné zakoupit adaptér pro přípojku hadice 1 ¼".

Funkce ovládacích prvků naleznete v následujících popisech.

Technické údaje

Domácí vodárna ...PHWW 1000 A1

Jmenovité vstupní napětí.... 230 V\~, 50 Hz

Příkon....1000 W

Hmotnost....11,3 kg

Objem nádrže....19 l

Sací výška max. 7 m

Maximální dopravované

množství (Qmax) ......3500 l/h*

Maximální dopravní

výška čerpadla (Hmax) 44 m*

Maximální čerpací výška s

tlakovým zásobníkem (přednastaven).30 m

Maximální tlak....4,4 bar *

(přednastavené 3 bar)

Teplota vody (Tmax). 35 °C

Přípojka hadice.... 1" (30,3 mm)

Zapínací tlak (přednastaveno)

p(on) 1,5 bar (0,15 MPa)

Vypínací tlak (přednastaveno)

p(off) 3 bar (0,3 MPa)

Stupeň ochrany......I

Typ ochrany IPX4

* Maximálního čerpacího výkonu dosáhnete pomocí 1¼" přípojky a na maximální nastavení (viz „Změna zapínacího a vypínacího tlaku (pouze kvalifikovaný personál)"

Bezpečnostní pokyny

V této části jsou uvedeny základní bezpečnostní předpisy při práci s domácí vodárnou.

Symboly v návodu k použití

Označení nebezpečí s informacemi o zabránění zranění osob nebo hmotných škod

Označení nebezpečí s informacemi o zabránění zranění osob v důsledku zasažení elektrickým proudem

Hrozí nebezpečí popálení!

Označení nebezpečí s informacemi o zabránění škod

Vytažení síťové zástrčky

Informační značka s informacemi pro lepší zacházení s přístrojem

Pozor! Přečtěte si ná- vod k obsluze.

Není vhodné pro čistou pískovou vodu.

Pozor: Zabránit cho- du čerpadla nasucho! Nebezpečí přehřátí!

Pozor! Při poškození nebo proříznutí síťovéh kabelu vytáhněte okamžitě síťový kabel ze zásuvky.

vstup vody

výstup vody

Údaj o hladině akustického výkonu L _WA v dB.

Elektrická zařízení nepatří do domácího odpadu.

Obecné bezpečnostní pokyny

Práce s přístrojem:

Pozor: Tím předejdete nehodám a zraněním:

- Děti od 8 let věku, osoby s omezenými fyzickými, smyslovými či psychickými schopnostmi a také osoby s nedostatečnými zkušenostmi či vědomostmi mohou s tímto přístrojem manipulovat pouze pod dozorem jiné osoby,

CZ

nebo pokud jim bylo vysvětleno bezpečné používaní prístroje a jsou si vědomy prípadných rizik souvisejících s používáním prístroje.

• § přístrojem si nesmí hrát děti.
• Čistění ani uživatelskou údržbu nesmí provádět děti bez dozoru.
• Pokud jsou ve vodě osoby, nesmí se přístroj používat.
• Pro ochranu dětí před běžícím přístrojem provedte příslušná opatření.
• Obalový materiál zlikvidujte správně dle předpisů.
• Nepoužívejte přístroj v blízkosti vznětlivých kapalin nebo plynů. Při nedodržování hrozí nebezpečí požáru nebo výbuchu.
• Nepoužívejte vodu s abgrzivními částicemi jako je písek. Cerpání agresivních, abrazivních (smirkových), žíravých, hořlavých (např. motorová paliva) nebo výbušných kapalin, slané vody, čisticích prostředků a potravin není dovoleno. Teplota čerpané kapaliny nesmí překročit 35°C.
• Škladujte přístroj na suchém místě a mimo dosah dětí.

!

Pozor! Takto předejdete škodám na přístroji a následným zraněním:

• Nepracujte s poškozeným, neúplným prístrojem ani s prístrojem, které bylo modifikováno bez souhlasu výrobce. Před uvedením do provozu nechte odborníka zkontrolovat, zda jsou zavedena požadovaná elektrická ochranná opatření.
• Nepřenášejte ani neupėvňujte

přístroj na kabelu nebo na hadi- ci.

• Chraňte přístroj před mrazem a proti chodu nasucho.
• Používejte pouze originální příslušenství a neprovádějte žádné přestavby na přístroji.
• K tématu „Cištění a Skladování” si přečtěte pokyny v návodu k obsluze. Všechna související opatření, zejména otevírání zařízení, musí provést odborný elektrikář. V případě opravy se vždy obracejte na naše servisní středisko.

Elektrická bezpečnost:

4

Pozor: Tak předejdete nehodám a zraněním způsobeným elektrickým proudem:

• Při provozu přístroje musí být sítová zástrčka po instalaci volně přístupná.
• Než uvedeté do provozu svou novou domácí vodárnu, nechte ji odborně přezkoušet:
• územnění, vynulování, prou- dový chránič musí splňovat bezpečnostní předpisy ener- getických společností a musí rádně fungovat,
• ochrana elektrických konektorů proti vlhkosti.
• V případě nebezpečí povodně nainstalujte konektory v oblasti odolné proti povodním.
• Dbejte na to, aby síťové napětí odpovídalo údajům na typovém štítku.
• Provedte elektrickou instalaci v souladu s národními předpisy.
• Zapojte prístroj pouze do zásuvky s RCD (zbytkový pro-

ud) s domezovacím zbytkovým proudem maximálně 30 mA; pojistka minimálně 10 ampérů.

- Pred každým použitím prístroje zkontrolujte síťový kabel a síťovou zástrčku, zda nejsou poškozeny. Vadné síťové kabely se nesmí opravovat, ale musí se vyměnit za nové. Svůj poškozený prístroj nechte opravit odborníkem.

- Dojde-li k poškození přípojného vedení tohoto přístroje, musí jej vyměnit výrobce nebo zákaznický servis či podobně kvalifikovaná osoba, aby se předešlo ohrožením.

- Netahejte za síťový kabel při vytahování síťového kabelu ze zásuvky. Chraňte síťový kabel před horkem, olejem a ostrými hranami.

- Nepřenášejte ani neupevňujte přístroj na síťovém kabelu.

- Používejte pouze prodlužovací kabely, které jsou odolné proti stříkající vodě a jsou určeny pro venkovní použití. Před použitím vždy celkem rozviňte kabelový buben. Zkontrolujte, zda síťový kabel není poškozen.

- Před jakoukoliv prací na přístroji, během pracovních přestávek a pokud se nepoužívá, vytáhněte síťovou zástrčku ze zásuvky.

- Sítové připojovací kabely nesmí mít menší průřez než pryžové hadice s označením H07RN-F. Průřez vodiče prodlužovacího kabelu musí být minimálně 2,5 mm².

Uvedení do provozu

Upevnění rukojeti pro prénášení

1. Nasadte rukojeť pro prénášení (4) na čerpadlo (6).
2. Upevněte rukojeť pro prénášení (4) dvěma príloženými šrouby (5).

Trvalá instalace

- Pokud byste chtěli domácí vodárnu instalovat napevno, přišroubujte přístroj k podkladu. Přišroubování k upevňovací desce rovněž zabraňuje klouzání přístroje. Přitom dbejte na volný přístup k vypouštěcímu šroubu (10). Pro trvalou instalaci (10) použijte otvor a šrouby velikosti M8.

Používáte-li domácí vodárnu v domě, musíte zajistit všechna šroubová spojení těsnicí páskou.

Sítové připojení

Domácí vodárna, kterou jste si zakoupili, je již vybavena uzemňovací kontaktní zástrčkou. Domácí vodárna je určena pro zapojení do uzemňovací kontaktní zásuvky 230 V \~ 50 Hz.

Umístění

• Postavte prístroj na pevný, vodorovný podklad, na kterém nehrozí zatopení.
• Domácí vodárnu zásadně umístěte výše než je hladina vody, kterou chcete čerpat.

Pokud by to nebylo možné, nainstalujte uzavírací jednotku odolávající podtlaku mezi přístroj a sací hadici (lze

CZ

zakoupit ve specializovaném obchodě nebo v obchodě pro kutily).

Tlakový zásobník (7) musí v dosud nepoužitém stavu vykazovat tlak vzduchu 1,5 bar (0,15 MPa). Před prvním uvedením do provozu zkontrolujte tlak vzduchu.

Tlak vzduchu lze zkontrolovat pouze pomocí externího tlakoměru, např. pomocí tlakoměru pro huštění pneumatik. Namontovaný ukazatel tlaku (13) ukazuje pouze tlak vody.

Regulujte tlak vzduchu v tlakovém zásobníku (7) odšroubováním ochranného krytu vzduchového ventilu (8) a zavedením nebo vypuštěním vzduchu do tlakového zásobníku pomocí vzduchového ventilu (9). Naplňte tlakový zásobník např. pomocí kompresoru a zkontrolujte tlak manometrem.

Připojení potrubí

Odstraňte obě krytky (2) ze vstupu vody (16) a výstupu vody (3) pomocí např. špachtle nebo plochého šroubováku.

Na straně sání nepoužívejte připo- jovací systémy s rychlospojkami.

Používáte-li domácí vodárnu v domě, musíte zajistit všechna šroubová spojení těsnicí páskou.

Pokud potrubí, které připojujete k přítoku vody (16), nemá zpětný ventil, našroubujte před připojením potrubí doraz zpětného toku na přítod vody (k dostání ve specializovaných prodejnách nebo v železářství).

Vzduchem v sacím potrubí není zajištěna funkce domácí vodárny. Dodržujte pokyny, uvedené v kapitole „Doplňování čerpadla“.

Adapter na přípojku haduce 1¼", který je k dostání přes online shopse pro montáz nachází na přítoku vody (16).

Maximálního jmenovitého průtoku je dosaženo pomocí adaptéru na 1¼" přípojku hadice a maximálního nastavení (viz kapitola „Změna zapínacího a vypínacího tlaku“ (pouze kvalifikovaný personál)).

Doplňování čerpadla

Domácí vodárnu je třeba před každým uvedením do provozu naplnit vodou. Pozor: Zabránit chodu čerpadla nasucho! Nebezpečí přehřátí!

Přehřátého čerpadla se nedotýkejte! Hrozí nebezpečí popálení!

Při spuštění čerpadla dbejte na to, že se čerpadlo a sací hadice zcela naplnily vodou, a zabránilo se tak chodu čerpadla na sucho. Při suchém chodu dochází k poškození přístroje.

• Ujistěte se, zda je k přítoku vody (16) připojeno potrubí se zpětným ventilem nebo dorazem zpětného toku (k do-stání ve specializovaných prodejnách nebo v železářství) (viz kapitola „Připo- jení potrubí“).
• Otevřete odvzdušňovací šroub (1) domácí vodárny.
  • Nalijte vodu až po okraj.
  • Zavřete odvzdušňovací šroub.

Kontroly před uvedením do provozu

- Ujistěte se, zda je elektrické připojení 230 V \~ 50 Hz.

- Zkontrolujte správný stav elektrické zásuvky a její dostatečné zajištění (minim.10 A).

- Ujistěte se, že se vlhkost nebo voda nikdy nemohou dostat k síťovému připojení. Hrozí nebezpečí úrazu elektrickým proudem.

- Opětovné uvedení do provozu po uskladnění: Tlakový zásobník (7) musí v dosud nepoužitém stavu vykazovat tlak vzduchu 1,5 bar (0,15 MPa). Před opětovným uvedením do provozu zkontrolujte tlak vzduchu.

Tlak vzduchu lze zkontrolovat pouze pomocí externího tlakoměru, např. pomocí tlakoměru nebo manometru pro huštění pneumatik. Namontovaný ukazatel tlaku (13) ukazuje pouze tlak vody.

Regulujte tlak vzduchu v tlakovém zásobníku (7) odšroubováním ochranného krytu vzduchového ventilu (8) a zavedením nebo vypuštěním vzduchu do tlakového zásobníku pomocí vzduchového ventilu (9).

Spuštění přístroje

- Do zdroje napájení zapojte síťový připojovací kabel (11).

- Zapněte přístroj zapínačem/vypínačem (17).

- Při odběru vody se při poklesu tlaku v tlakovém zásobníku (7) se nezávisle aktivuje automatický spínač (14), který zapne čerpadlo. Je-li zastaven odběr vody, stoupá tlak v tlakové nádobě a automatický spínač nezávisle vypne čerpadlo.

Čištění

Pravidelně čistěte a udržujte svůj přístroj hadříkem nebo kartáčem.

Práce, které nejsou popsány v tomto návodu k obsluze, přenechejte našemu servisnímu středisku. Používejte pouze originální díly.

Před jakoukoliv prací na přístroji vytáhněte síťovou zástrčku ze zásuvky. í nebezpečí úrazu el. proudem nebo zranění pohyblivými díly.

Snížení čerpacího výkonu může naznačovat ucpání.

Pokud dojde k ucpání, odpojte sací a výtlačné potrubí.

K odstranění cizího tělesa propláchněte čerpadlo čistou vodou.

Všechna opatření, která z toho vychází, zejména otevírání čerpadla (6), musí provést odborný elektrikář. V případě opravy se vždy obracejte na naše servisní středisko.

Skladování

• Skladujte prístroj v čistém, suchém stavu a mimo dosah dětí.
• Ke skladování vyšroubujte vypouštěcí šroub (12) a vylijte z čerpadla vodu. Poté vypouštěcí šroub (12) opět utáhněte.

Přenášení

K prénášení lze použít rukojeť pro prénášení (4).

CZ

Změna zapínacího a vypínacího tlaku (pouze kvalifikovaní pracovníci)

Pozor! Před změnou tlaku ověřte, zda spojovací kabely a připojená koncová zařízení odolají danému tlaku!

Pozor! Nebezpečí! Nebezpečí úrazu elektrickým proudem na svorkách tlakového spínače s odstraněným krytem. Otevření a seřízení tlakového spínače smí provádět pouze kvalifikovaný personál!

Tlakový spínač je z výroby nastaven tak, aby fungoval ve většině aplikací. Toto prénastavení lze v případě potřeby změnit.

Větší šroub/matice (I) slouží k regulaci uza-víracího tlaku, menší (II) pak k regulaci tlakového rozdílu. Tlak se mění otáčením doleva nebo doprava.

• Při otočení doprava se zvyšuje tlak.
• Při otočení doprava se tlak snižuje.

Ujistěte se, že rozdíl tlaku je vždy 1,5 bar.

Vypínací tlak musí být nižší než maximální provozní tlak čerpadla a membránové tlakové nádoby.

Po dokončení seřízení zapněte čerpadlo odečtením manometru zkontrolujte, zda je udržován požadovaný vypínací a zapínací tlak. Pokud je to nutné, zopakujte výše uvedený postup nastavení, dokud nebude dosaženo správného tlaku zapnutí a vypnutí.

Likvidace/ochrana životního prostředí

Zařízení, příslušenství a balení zlikvidujte ekologickou recyklací.

Elektrická zařízení nepatří do domácího odpadu.

• Přístroj odevzdejte na sběrném recyklačním místě. Použité plastové a kovové části lze oddělit a vytřídit pro recyklaci. V případě dotazů se obratte na servisní středisko.
• K likvidaci obalu dejte krabici do papírového odpadu. Platové díly dejte do duálního systému.

Záruka

Vážení zákazníci,

Na tento prístroj poskytujeme 3letou záruku od data zakoupení.

V případě závady tohoto výrobku vám vůči prodejci výrobku přináleží zákonná práva. Tato zákonná práva nejsou omezena naší následovně uvedenou zárukou.

Záruční podmínky

Záruční doba začíná běžet ode dne nákupu. Uschovejte si, prosím, originál účtenky pro pozdější použití. Tento dokument budete potřebovat jako doklad o koupi.

Zjistíte-li během tří let od data koupě u tohoto výrobku materiálovou nebo výrobní vadu, bude výrobek námi, podle našeho výběru, bezplatně opraven nebo nahrazen. Tato záruční oprava předpokládá, že během 3leté lhůty předložíte poškozený přístroj s dokladem o koupi (pokladní stvrzenka) a písemně krátce popíšete, v čem spočívá závada a kdy k ní došlo.

Bude-li závada kryta naší zárukou, získáte zpět opravený nebo nový výrobek. Opravou nebo výměnou výrobku nezačíná záruční doba běžet od začátku.

Záruční doba a zákonné nároky na odstranění vady

Záruční doba se neprodlužuje poskytnutím záruky. Toto platí i pro nahrazené a opravené díly. Již při koupi zjištěné závady a nedostatky musíte nahlásit okamžitě po vybalení výrobku. Po uplynutí záruční doby musíte uhradit náklady za provedené opravy.

Rozsah záruky

Přístroj byl precizně vyroben podle přis- ných jakostních směrnic a před dodáním byl svědomitě zkontrolován.

Záruční oprava se vztahuje na materiálové nebo výrobní vady. Tato záruka se netýká dílů výrobku, které jsou vystaveny normálnímu opotřebení, a lze je považovat za spotřební materiál, nebo poškození křehkých dílů (např. spínač).

Tato záruka neplatí, je-li výrobek poškozen z důvodu neodborného používání, nebo pokud u něj nebyla prováděna údržba. Pro odborné používání výrobku musí být přesně dodržovány všechny pokyny uvedené v návodu k obsluze. Bezpodmínečně je třeba zabránit používání a manipulacím s výrobkem, které nejsou v návodu k obsluze doporučeny, nebo je před nimi varováno. Výrobek je určen jen pro soukromé účely a ne pro komerční využití. Záruka zaniká v případě zneužívání a neodborné manipulace, používání nadměrné síly a při zásazích, které nebyly provedeny naším autorizovaným servisem.

Postup v případě uplatňování záruky

Pro zajištění rychlého zpracování vaší žádosti, prosím, postupujte podle následujících pokynů:

- Na důkaz, že jste výrobek zakoupili, mějte pro jakékoli případné dotazy připravenou pokladní stvrzenku a identifikační číslo (IAN 363750_2007).

- Číslo výrobku je uvedeno na typovém štítku.

- Pokud by došlo k funkční poruše nebo jiným závadám, nejdříve telefonicky nebo e-mailem kontaktujte níže uvedené servisní oddělení. Pak získáte další informace o vyřízení vaší reklamace.

- Výrobek označený jako vadný můžete po domluvě s naším zákaznickým servisem, s připojením dokladu o koupi (pokladní stvrzenky) a po uvedení, v čem závada spočívá a kdy k ní došlo, přeposlat bez platby poštovného na vám sdělenou adresu příslušného servisu.

CZ

Aby bylo zabráněno problémům s přijetím a dodatečnými náklady, bezpodmínečně použijte jen tu adresu, která vám bude sdělena. Zajistěte, aby zásilka nebyla odeslána nevyplaceně jako nadměrné zboží, expres nebo jiný, zvláštní druh zásilky. Přístroj zašlete včetně všech částí příslušenství dodaných při zakoupení a zajistěte dostatečně bezpečný přepravní obal.

Opravna

Opravy, které nespadají do záruky, můžete nechat udělat v našem servisu oproti zúčtování. Rádi vám připravíme předběžný odhad nákladů.

Můžeme zpracovávat jen ty přístroje, které byly dostatečně zabalené a odeslány vyplaceně.

Pozor: Prosím, přístroj zašlete našemu autorizovanému servisu vyčištěný a s upozorněním na závadu.

Nepřijmeme přístroje zaslané nevyplaceně jako nadměrné zboží, expres nebo jiný, zvláštní druh zásilky.

Likvidaci vašich poškozených zaslaných prístrojů provedeme bezplatně.

Service-Center

CZ Servis Česko Tel.: [phone] E-Mail: [e-mail] IAN 363750_2007

Dovozce

Prosím, respektujte, že následující adresa není adresou servisu. Nejdříve kontaktujte shora uvedené servisní středisko.

Náhradní díly/Příslušenství

Náhradní díly a příslušenství obdržíte na stránkách www.grizzlytools-service.eu

Pokud máte problémy při objednávání, použijte prosím kontaktní formulář. V případě jakýchkoliv dalších dotazů se obratte na servisní středisko / „Service-Center“ (viz strana 70).

Pol. Poz. rozložený výkres
Označení Objedn.číslo

A 1	1,2 odvzdušňovací šroub 91105973
A 12	60,61 vypouštěcí šroub 91105979
adaptér na přípojku hadice 114 " 91105594

Obsah

Úvod....71

Všeobecný opis....72

Rozsah dodávky 72

Prehl'ad....72

Opis funkcie....72

Technické údaje....72

Bezpečnostnépokyny .....73

Symboly v návode na obsluhu .....73

Piktogramy na prístroji .....73

Všeobecné bezpečnostné pokyny.....73

Uvedenie do prevádzky ......75

Upevnenie držiaka....75

Pevná inštalácia 75

Pripojenie vedení ....76

Kontroly pred uvedením

do prevádzky 77

Obalový materiál riadne zlikvidujte.

Prehl'ad

15 Tlaková hadica
16 Prívod vody
17 Vypínač zap/vyp

Opis funkcie

Domáca vodáreň dopravuje automaticky vodu. Čerpadlo sa zapne v závislosti od tlaku a dopravuje vodu.

Prednastavený vypínací tlak je pri 3 baroch. Tým je možná dopravná výška max. 30 m.

Maximálna dopravná výška čerpadla (Hmax) ....44 m*

Zapínací tlak (prednastavený)

p(on) ..... 1,5 bar (0,15 MPa) Vypínací tlak (prednastavený) p(off) ..... 3 bar (0,3 MPa) Trieda ochrany.....I Druh ochrany.....IPX4 Hladina akustického tlaku (L pA ) ..... 68 dB (A); K pA = 1,66 dB Hladina akustického výkonu (L WA ) odmeraná ..80,54 dB (A); K WA = 1,66 dB zaručená ..... 82 dB (A)

Symboly v návode na obsluhu

Značky nebezpečenstva s údajmi na zabránenie poškodení zdravia osôb v dôsledku zásahu elektrickým prúdom

Existuje nebezpečenstvo popálenia!

Zákazová značka s údajmi k zabráneniu škodám

Pozor: Zabráňte cho- du čerpadla nasucho! Nebezpečenstvo prehriatia!

Údaj hladiny akustického výkonu L _WA v dB

Všeobecné bezpečnostné pokyny

Práca s prístrojom:

Opatrne: Vyhnete sa nehodám a poraneniam:

Elektrická bezpečnost:

• Sietový pripojovací kábel (11) pripojte na elektrické napájanie.
• Prístroj zapnite vypínačom zap/vyp (17).

- Pri odbere vody sa pri poklese tlaku v tlakovom zásobníku (7) samostatne aktivuje automatický spínač (14) a zapne sa čerpadlo. Ak sa odber vody zastaví, stúpne tlak v kotle a automatický spínač vypne samočinne čerpadlo.

Čistenie

Na odstránenie cudzieho telesa vypláchnite čerpadlo vodou.

Pozor! Nebezpečenstvo! Nebezpečenstvo zásahu elektrickým prúdom na pripojovacích svorkách v tlakovom spínači pri odobratom kryte. Tlakový spínač smú otvorit' a nastavit' iba odborníci!

Dávajte pozor na to, aby tlakový rozdiel činil vždy 1,5 bar.

Po uskutočnenom nastavení zapnite čerpadlo a odčítaním manometra skontrolujte, či sa dodrží želaný vypínací tlak a zapínací tlak. Príp. treba zopakovat' hore uvedený proces nastavenia, až bude dosiahnutý správny zapínací a vypínací tlak.

Likvidácia/ochrana životného

- Číslo artiklu nájdete na typovom štítku.

Poradové číslo 000001 - 021000

Okrem toho sa v súlade so smernicou o emisiách hluku 2000/14/EC potvrdzuje: Hladina akustického výkonu: zaručená: 82 dB(A) nameraná: 80,54 dB(A) Použitý postup hodnotenia zhody v súlade s dodatkom V / 2000/14/EC

Překlad originálního prohlášení o shodě CE

Potvrzujeme tímto, že tentoDomácí vodárnakonstrukční řady PHWW 1000 A1Pořadové číslo000001 - 021000odpovídá následujícím příslušným směrnicím EÚ v jejich právě platném znění:

2014/35/EU • 2014/30/EU • 2000/14/EC • 2011/65/EU* • (EU) 2015/863

Aby byl zaručen souhlas, byly použity následující harmonizované normy, národní nor-my a ustanovení:

EN 60335-1:2012/A14:2019 • EN 60335-2-41:2003+A1:2004+A2:2010EN 55014-1:2017+A11 • EN 55014-2:2015 • EN IEC 61000-3-2:2019EN 61000-3-3:2013+A1:2019 • EN 62233:2008 • EN 60730-1:2011EN 60730-2-6:2016 • EN IEC 63000:2018

Navíc se v souhlase se směrnicí pro emisi hluku 2000/14/EC potvrzuje:Úroveň akustického výkonu:zaručená: 82 dB(A)měřená: 80,54 dB(A)Použitý postup konformitního ohodnocení dle dodatku V / 2000/14/EC

Výhradní odpovědnost za vystavení tohoto prohlášení o shodě (21)** nese výrobce:

* Výše popsaný předmět prohlášení splňuje předpisy směrnice 2011/65/EU Evropského parlamentu a Rady z 8. června 2011 o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních.
** Obě poslední číslice roku, kdy bylo uvedeno označení CE.

I když správně používáte tento elektrický nástroj, existují vždy zbytková rizika. V souvislosti s konstrukčním návrhem a provedním tohoto elektrického nástroje mohou vzniknout níže uvedená nebezpečí:

a) nebezpečí popálení při dotyku přehrá-tého čerpadla,
b) nebezpečí poranění, když se sama uvolní tlaková hadice. Dbejte na správné připojení tlakových hadic.

Výstraha! Tento elektrický nástroj vytváří během provozu elektromagnetické pole. Toto pole může za určitých okolností ovlivňovat aktivní nebo pasivní lékařské implantáty. K omezení nebezpečí vážných nebo smrtelných zranění, doporučujeme osobám s lékařskými implantáty konzultovat svého lékaře a výrobce lékařského implantátu, než budou stroj obsluhovat.

Dodatečná výstražná upozornění

• Domácí vodárna je výhradně určená pro čerpání vody.
• Čerpání potravin, slané vody, motorových paliv, chemických produktů nebo vody obsahující látky, které způsobují otěr, je zakázáno a poškodí přístroj.
• Přístroj používejte pouze v rozsahu výkonu uvedeném v technických údajích.

Trvalá instalace

Pokud byste chtěli domácí vodárnu instalovat napevno, přišroubujte přístroj k podkladu. Přišroubování k upevňovací desce rovněž zabraňuje klouzání přístroje.

Pro snížení vibrací se doporučuje instalovat tlumiče vibrací pod nohy (k dostání v obchodě se stavebninami nebo ve specializovaných obchodech).

Přitom dbejte na volný přístup k vypouštěcímu šroubu (12).

Pro trvalou instalaci (10) použijte otvor a šrouby velikosti M8.

Používáte-li domácí vodárnu v domě, musíte zajistit všechna šroubová spojení těsnicí páskou.

Snížení hluku a vibrací

• Postavte prístroj na tlumič vibrací (viz také „Trvalá instalace“).
• Volitelně můžete kolem domácí vodárny postavit skříňku, pohlcující zvuk.
  Přitom bezpodmínečně dbejte na dostatečné větrání. Přehřátí čerpadla může vést k požáru.
  Skříňku uvnitř můžete izolovat např. kamennou/skleněnou vlnou nebo úchytnou plstí. Nezakrývejte domácí vodárnu dekami apod.! To může vést k požáru.
• Při připojování odpojte potrubí domácí vodárny, například flexibilním připojovacím vedením.

Překlad originálního prohlášení o shodě CE
Potvrzujeme tímto, že tentoDomácí vodárnakonstrukční řady PHWW 1000 A1Pořadové číslo000001 - 021000odpovídá následujícím příslušným směrnicím EÚ v jejich právě platném znění:
2006/42/EC • 2014/30/EU • 2000/14/EC • 2011/65/EU* • (EU) 2015/863
Aby byl zaručen souhlas, byly použity následující harmonizované normy, národní nor-my a ustanovení:
EN 60335-1:2012/A14:2019 • EN 60335-2-41:2003/A2:2010EN 55014-1:2017/A11:2020 • EN 55014-2:2015 • EN IEC 61000-3-2:2019EN 61000-3-3:2013+A1:2019 • EN 62233:2008 • EN 60730-1:2011EN 60730-2-6:2016 • EN IEC 63000:2018 • EN ISO 12100:2010
Navíc se v souhlase se směrnicí pro emisi hluku 2000/14/EC potvrzuje:Úroveň akustického výkonu:zaručená: 82 dB(A)měřená: 80,54 dB(A)Použitý postup konformitního ohodnocení dle dodatku V / 2000/14/EC
Výhradní odpovědnost za vystavení tohoto prohlášení o shodě (21)** nese výrobce:
[XYZC]Grizzly Tools GmbH & Co. KGStockstädter Straße 20D-63762 GroßostheimGERMANY30.01.2021	Christian FrankOsoba zplnomocněná ksestavení dokumentace

* Výše popsaný předmět prohlášení splňuje předpisy směrnice 2011/65/EU Evropského parlamentu a Rady z 8. června 2011 o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních.
** Obě poslední číslice roku, kdy bylo uvedeno označení CE.

Addendum + Erratum

Zostatkové riziká
