AWTC Fp - Compresor Kärcher - Manual de uso y guía de instrucciones gratis

Marca	Kärcher
Modelo	AWTC Fp
Tipo de producto	Compresor con sistema de inflado de neumáticos y distribución de agua
Uso	Profesional
Dimensiones (L x An x Al)	423 x 423 x 1760 mm
Peso	71 kg
Alimentación eléctrica	230 V / 50 Hz / 450 W
Índice de protección	IP44
Presión de aire comprimido	0,1 a 0,8 MPa
Caudal de aire	100 l/min
Presión de alimentación de agua	0,1 a 0,5 MPa
Rango de temperatura con protección antihielo	-10 °C a +40 °C
Rango de temperatura sin protección antihielo	+5 °C a +40 °C
Nivel de potencia acústica (LWA)	76,8 dB(A)
Nivel de presión acústica (LpA)	< 70 dB(A)
Funciones principales	Inflado y desinflado de neumáticos, distribución de agua no potable
Calibración	Cada 2 años (versiones AWT-C y AWT-C Fp)
Mantenimiento diario	Vaciar la caja de monedas, verificar el estado general
Mantenimiento semanal	Limpiar el exterior, drenar el condensado
Protección antihielo	Calefacción antihielo activable manualmente (interruptor)
Seguridad	Parada de emergencia (tecla STOP), instrucciones de seguridad detalladas
Piezas de repuesto y accesorios	Utilizar exclusivamente piezas originales Kärcher
Garantía	Según condiciones del país, defectos de material o de fabricación

Preguntas frecuentes - AWTC Fp Kärcher

¿Cómo poner en servicio el aparato Kärcher AWTC Fp?

Abra el suministro de agua y la alimentación eléctrica en el lugar. Abra las cerraduras, ponga el interruptor principal en la posición ON. El botón STOP parpadea indica que el aparato está en marcha. Cierre la puerta.

¿Cómo inflar un neumático con este aparato?

Inserte una moneda en la ranura, pulse el botón Presión de neumáticos. Ajuste la presión deseada con las teclas + y - en la pantalla superior. Fije la boquilla del inflador en la válvula. Espere la señal sonora que indica la presión alcanzada. Retire la boquilla y tire de la manguera para enrollarla.

¿Cómo llenar un neumático pinchado?

Inserte una moneda, pulse Presión de neumáticos, ajuste la presión deseada. Fije la boquilla en la válvula. Pulse el botón Neumático pinchado. Espere la señal sonora, luego retire la boquilla.

¿Cómo usar la distribución de agua?

Inserte una moneda, pulse el botón Distribución de agua. Mantenga la pistola en la abertura del depósito y presione el gatillo hasta el nivel deseado. Cuelgue la pistola después de usar.

¿Qué tipos de monedas se aceptan?

Las monedas aceptadas son: 50 céntimos de euro, 50 peniques británicos, 1 franco suizo, 1 zloty polaco, 5 coronas noruegas. Otras monedas pueden ser configuradas por el servicio postventa.

¿Cómo ajustar la duración de funcionamiento?

Utilice el botón giratorio P I para ajustar la duración de funcionamiento de 30 segundos a 7 minutos. Los botones P II, P III, P IV no tienen ninguna función.

¿Cómo activar la protección antihielo?

A temperaturas inferiores a +5 °C, ponga el interruptor de protección antihielo en ON. Asegúrese de que el interruptor principal esté en ON. La calefacción funciona de forma continua una vez activada.

¿Cómo drenar el condensado?

Retire la cubierta inferior. Abra lentamente la válvula de drenaje del condensado dirigiéndola hacia un recipiente colector. Nunca dirija el chorro hacia personas o componentes eléctricos. Cierre la válvula y vuelva a colocar la cubierta.

¿Qué hacer en caso de error ER1 en la pantalla?

El error ER1 indica una medición de presión inestable debido a una boquilla o manguera defectuosa. Reemplace la boquilla del inflador y/o la manguera.

¿Dónde encontrar las piezas de repuesto?

Utilice exclusivamente accesorios y piezas de repuesto originales Kärcher. Consulte el sitio web www.karcher.com para obtener más información.

MANUAL DE USUARIO AWTC Fp Kärcher

Accesorios y recambios 21

Instrucciones de seguridad 21

Puesta en funcionamiento 22

Manejo 22

Ajustes 23

Anticongelante 23

Puesta fuera de servicio 23

Cuidado y mantenimiento 24

Transporte 24

Almacenamiento 24

Ayuda en caso de fallos 24

Garantía 25

Datos técnicos 25

Declaración de conformidad UE 25

Avisos generales

Antes de poner en marcha por primera vez el equipo, lea este manual de instrucciones y el

capítulo Instrucciones de seguridad. Actúe conforme a estos documentos.

Conserve estos documentos para su uso posterior o para propietarios ulteriores.

Protección del

medioambiente

Los materiales del embalaje son reciclables. Elimine los embalajes de forma respetuosa con el medioambiente.

Los equipos eléctricos y electrónicos contienen materiales reciclables y, además, componentes, como baterías, acumuladores o aceite, que suponen un riesgo potencial para la salud de las personas o el medioambiente en caso de manipularse o eliminarse de forma inadecuada. Sin embargo, dichos componentes son necesarios para un servicio adecuado del equipo. Los equipos identificados con este símbolo no pueden eliminarse con la basura doméstica.

Avisos sobre sustancias contenidas (REACH)

Encontrará información actual sobre las sustancias contenidas en: www.kaercher.com/REACH

Accesorios y recambios

Utilice únicamente accesorios y recambios originales, ellos garantizan un servicio seguro y fácil del equipo.

Encontrará información sobre los accesorios y recambios en www.kaercher.com.

Instrucciones de seguridad

Niveles de peligro

△PELIGRO

• Aviso de un peligro inminente que produce lesiones corporales graves o la muerte.

ADVERTENCIA

• Aviso de una posible situación peligrosa que pueda producir lesiones corporales graves o la muerte.

△PRECAUCIÓN

• Aviso de una posible situación peligrosa que pueda producir lesiones corporales leves.

CUIDADO

• Aviso de una posible situación peligrosa que pueda producir daños materiales.

Generalidades

Para no poner en peligro a personas, animales u objetos, es imprescindible que lea y tenga en cuenta los siguientes documentos antes de utilizar el equipo:

el manual de instrucciones - todas las instrucciones de seguridad - las normativas nacionales del legislador aplicables;

En el autoservicio, el operador debe asegurarse de que los sistemas estén informados mediante rótulos de aviso claramente visibles sobre:

• posibles peligros, dispositivos de seguridad, el manejo del equipo.

Manejo

ADVERTENCIA

• Los niños a partir de 8 años como mínimo y las personas con capacidades físicas, sensoriales o psíquicas limitadas o que carezcan de experiencia y conocimientos sobre el equipo solo pueden usar el equipo bajo supervisión correcta o si han recibido formación sobre el uso seguro del equipo por parte de una persona responsable de su seguridad y han comprendido los peligros existentes.
• Los niños no pueden jugar con el equipo.
• Los niños no pueden realizar las tareas de limpieza y mantenimiento por parte del usuario sin supervisión.
• Mantenga siempre la zona alrededor del equipo limpia y libre de aceite y grasa.

Actuación en caso de emergencia

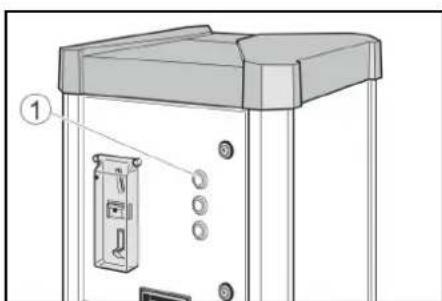

1. En caso de emergencia, pulse la tecla «STOP».

①Tecla «STOP»

Símbolos en el equipo

△PELIGRO

Peligro por tensión eléctrica.

No abra ninguna cubierta que esté marcada de esta manera.

△ADVERTENCIA

Peligro de quemaduras por superficies calientes.

No toque ningún componente con este símbolo.

Uso previsto

Este equipo tiene 2merican.

• Regulación de la presión de los neumáticos de vehículos mediante el bombeo y la purga de presión.
• Emisión de agua no potable.

Queda prohibido su uso en entornos explosivos.

Durante el funcionamiento, la puerta debe estar cerrada y la cubierta colocada.

Este equipo está destinado al uso industrial.

Requisito de calibración

El dispositivo de llenado de los neumáticos de las versiones del equipo AWT-C y AWT

-C Fp está calibrado y la institución de calibración responsable deberá comprobarlo antes de la instalación y, posteriormente, cada 2 años.

Puesta en funcionamiento

1. Abrir la entrada de agua en el lugar de la instalación.
2. Conectar la alimentación de corriente en el lugar de la instalación.
3. Abrir los cerrojos.

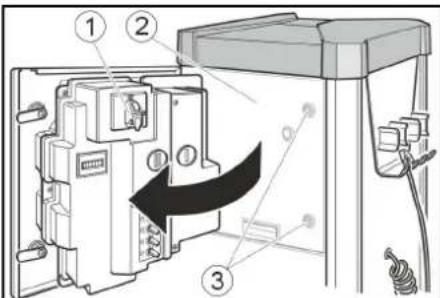

① Interruptor principal (2) Puerta ③ Cerrojo

1. Colocar el interruptor principal en la posición «ON».

La tecla «STOP» parpadea cuando el equipo está en funcionamiento.

1. Cerrar la puerta.

Manejo

Manejo de AWT, AWT Fp

Elementos de control

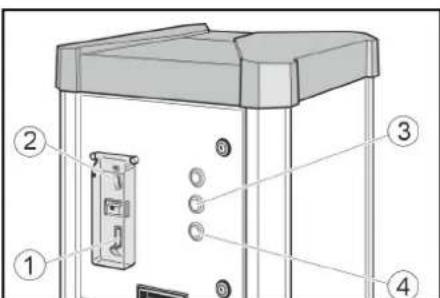

(1) Devolución de monedas 2Ranura para monedas ③ Tecla presión de neumáticos ④ Tecla salida de agua

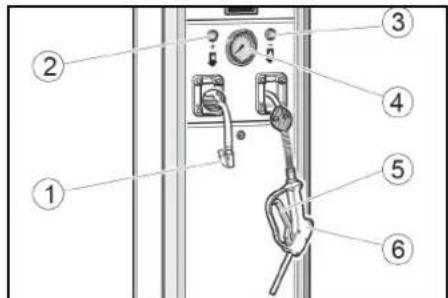

Conector de válvula (2)Tecla + 3Tecla 4Manómetro ⑤Palanca (6)Pistola del surtidor

Sacar agua

1. Introducir una moneda en la ranura para monedas.

1. Pulsar la tecla de salida de agua.

1. Mantener la pistola del surtidor en la abertura del recipiente. Tirar de la palanca de la pistola hasta alcanzar el nivel de llenado.

1. Volver a colgar la pistola del surtidor en el equipo.

Comprobar la presión de los neumáticos

1. Introducir una moneda en la ranura para monedas.
2. Pulsar la tecla de presión de los neumáticos.
3. Fijar el conector de válvula en la válvula del neumático.
4. Leer la presión de los neumáticos en el manómetro.
5. Aumentar la presión de los neumáticos pulsando la tecla + o reducirla pulsando la tecla -
6. Retirar el conector de válvula.
7. Tirar brevemente de la manguera y dejar que se enrolle en el enrollador automático.

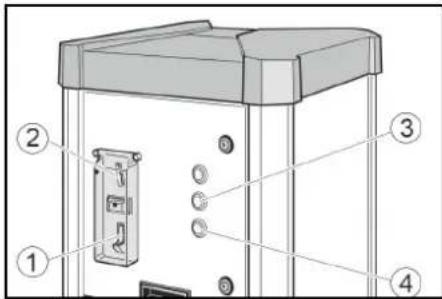

Manejo de AWT-C, AWT-C Fp Elementos de control

(1) Devolución de monedas (2) Ranura para monedas (3) Tecla presión de neumáticos (4) Tecla calidad de agua

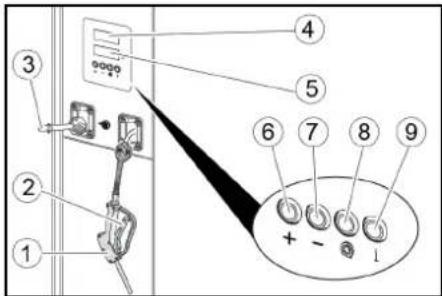

(1) Pistola del surtidor (2) Palanca (3) Conector de válvula (4) Pantalla de presión nominal (5) Pantalla de presión de los neumáticos (6) Tecla + (7) Tecla - (8) Tecla de neumáticos desinflados (9) Sin configuración

Sacar agua

1. Introducir una moneda en la ranura para monedas.
2. Pulsar la tecla de salida de agua.
3. Mantener la pistola del surtidor en la abertura del recipiente. Tirar de la palanca de la pistola hasta alcanzar el nivel de llenado deseado.
4. Volver a colgar la pistola del surtidor en el equipo.

Comprobar la presión de los neumáticos

1. Introducir una moneda en la ranura para monedas.
2. Pulsar la tecla de presión de los neumáticos.
3. Ajustar la presión nominal de los neumáticos con las teclas + y - en la pantalla de presión nominal (pantalla superior).

1. Fijar el conector de válvula en la válvula del neumático. La pantalla de presión de los neumáticos (pantalla inferior) muestra la presión de los neumáticos.
2. Esperar hasta que una señal acústica indique que se ha alcanzado la presión nominal del neumático.
3. Retirar el conector de válvula.
4. Tirar brevemente de la manguera y dejarla que se enrolle en el enrollador automático.

Llenar neumáticos desinflados

Si el neumático no tiene presión, el equipo no es capaz de detectar que el conector de válvula se ha acoplado en la válvula.

1. Introducir una moneda en la ranura para monedas.

1. Pulsar la tecla de presión de los neumáticos.

1. Ajustar la presión nominal de los neumáticos con las teclas + y - en la pantalla de presión nominal (pantalla superior).

1. Fijar el conector de válvula en la válvula del neumático. La pantalla de presión de los neumáticos (pantalla inferior) muestra la presión de los neumáticos.

1. Pulsar la tecla «neumático desinflado».

1. Esperar hasta que una señal acústica indique que se ha alcanzado la presión nominal del neumático.

1. Retirar el conector de válvula.
2. Tirar brevemente de la manguera y dejarla que se enrolle en el enrollador automático.

Ajustes

Ajuste del tiempo de funcionamiento

Nota

El tiempo de funcionamiento ajustable está dividido para las siguientes monedas:

50 céntimos de euro, 50 peniques, 1 franco suizo, 1 zloty polaco, 5 coronas noruegas

El servicio postventa puede configurar el equipo para que admita otras monedas.

1. Ajustar el tiempo de funcionamiento con el botón giratorio P I. Rango de ajuste posible de 30 segundos a 7 minutos.

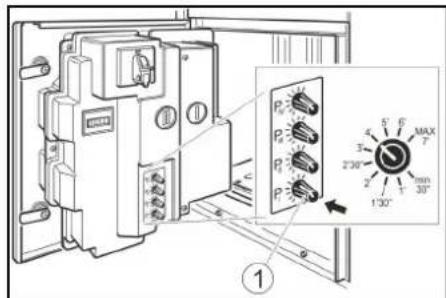

①Botón giratorio P I

Nota

Los botones giratorios P II, P III y P IV no tienen ninguna función.

Anticongelante

Equipo con protección antiheladas

1. Con temperaturas inferiores a +5°C , girar el interruptor de la protección antiheladas a «ON».

Interruptor protección antiheladas ② Calefacción para protección contra heladas

CUIDADO

Peligro de daños

La protección antiheladas solo está activa cuando el interruptor principal también se encuentra en la posición «ON».

Al activar la protección antiheladas, compruebe si el interruptor principal está en la posición «ON».

Nota

La calefacción para protección contra heladas no se controla mediante termostato. En estado conectado, la calefacción se encuentra en funcionamiento permanente.

Equipo sin protección antiheladas

En los equipos sin protección antiheladas deben llevarse a cabo una puesta fuera de servicio en caso de riesgo de heladas.

Puesta fuera de servicio

1. Cerrar la entrada de agua
2. Purgar el condensado del depósito de aire comprimido (véase «Trabajos de mantenimiento»).
3. Colocar el interruptor principal en la posición «OFF».

Puesta fuera de servicio con riesgo de heladas

1. Cerrar la entrada de agua.
2. Eliminar el agua del equipo y del conductor.
3. Purgar el condensado del depósito de aire comprimido (véase «Trabajos de mantenimiento»).
4. Colocar el interruptor principal en la posición OFF.

Cuidado y mantenimiento

Diariamente

1. Vaciar el guardamonedas (véase «Trabajos de mantenimiento»).
2. Comprobar el estado general del equipo.
3. Comprobar el estado del conector de válvula.
4. Comprobar el estado de las mangueras.
5. Abrir la cubierta inferior y comprobar el estado del compresor.
6. Mandecambiar las piezas dañadas.

Semanalmente

1. Limpiar el exterior del equipo.
2. Purgar el condensado del depósito de aire comprimido (véase «Trabajos de mantenimiento»).

CUIDADO

Peligro de daños

El agua en el conductor de aire comprimido puede dañar el sensor de presión de los neumáticos.

Purgar el condensado del depósito de aire comprimido con regularidad.

Mantenimiento cada 2 años

Solo con AWT-C, AWT-C Fp

1. La institución de calibración deberá calibrar el dispositivo de medición de presión del inflador de neumáticos.

Trabajos de mantenimiento

Vaciado del guardamonedas

1. Abrir la puerta.

(1) Puerta (2) Guardamonedas 2. Extraer el guardamonedas y vaciarlo.

Purgar el condensado

1. Retire la cubierta.

Cubierta

(2) Válvula de purgado de condensado 2. Mantener la válvula de purgado de condensado sobre un hueco o recipiente colector.

ADVERTENCIA

Peligro de lesiones, peligro de daños El chorro de agua que sale de la válvula de purgado de condensado puede provocar lesiones o daños.

No apuntar nunca la válvula de purgado de condensado hacia personas, animales, el equipo o componentes eléctricos. 3. Abrir lentamente la válvula de purgado de condensado y purgar el condensado. 4. Cerrar la válvula de purgado de condensado. 5. Coloque la cubierta.

Transporte

△PRECAUCIÓN

Peligro de lesiones, peligro de daños

Tenga en cuenta el peso del equipo durante el transporte.

1. Al transportar el equipo en vehículos, asegúrelo para evitar que resbale y vuelque conforme a las directrices vigentes.

Almacenamiento

△PRECAUCIÓN

Peligro de daños y lesiones

Tenga en cuenta el peso del equipo para su almacenamiento.

Ayuda en caso de fallos

△PELIGRO

Peligro por descarga eléctrica.

Antes de trabajar en el equipo, colocar el interruptor principal en «OFF» y desconectar

tar la alimentación de corriente del lugar de la instalación.

El equipo no funciona

• Comprobar la alimentación de corriente del lugar de la instalación.
• Colocar el interruptor principal en la posición «ON».
• Contactar al servicio de postventa.

El equipo no arranca después de haber acoplado el conductor de válvula al neumático.

• Comprobar que el conductor de válvula está asentado correctamente.
• Comprobar el estado de la manguera y del conector de válvula. Pulsar la tecla «neumático desinflado».

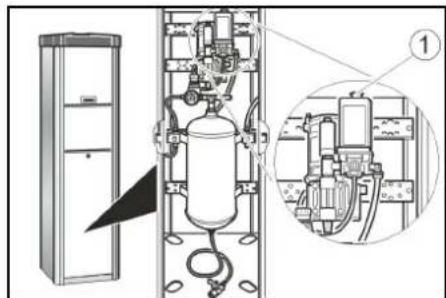

Aire comprimido no disponible

• Tirar hacia arriba del botón de arranque del compresor.

Botón de arranque del compresor

• El compresor está sobrecalentado: Esperar a que el compresor se enfríe.

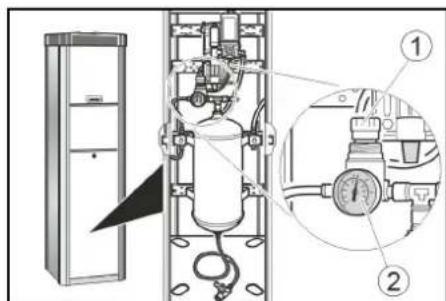

La presión del aire es demasiado baja

• Comprobar la presión en el manómetro. Reajustar el reductor de presión si es necesario.

1Reductor de presión ②Manómetro

Fallos con indicación en la pantalla

Fallo Causa Solución
ER1 Medición de presión inestable debido a un defecto en el conector de válvula o en la manguera	Sustituir el conector de válvula. Sustituir la manguera.
ER2, ER7 La presión del aire es demasiado bajo. Medicación de presión inestable debido a un defecto en el conector de válvula o en la manguera.	Controlar la presión del aire en el manómetro y reajustar el reductor de presión si es NEEDario. Sustituir el conector de válvula. Sustituir la manguera.
ER3	La presión del aire es demasiado bajo.	Controlar la presión en el manómetro y reajustar el reductor de presión si es NEEDario.
ER4	La presión del aire es demasiado alta.	Controlar la presión en el manómetro y reajustar el reductor de presión si es NEEDario.
ER5	La alimentación de tensión está defectuosa.	Contactar al service de postventa.
ER6, ER8, ER9, ERU, ERB	Fallo del sistemas electrónico.	Contactar al service de postventa.
ERP	El conductor de válvula se ha aflojado durante el bombeo. La presión del aire no es estable.	Comprobar que el conductor de válvula está asentado correctamente. Controlar la presión en el manómetro y reajustar el reductor de presión si es NEEDario.

Garantía

En cada país se aplican las condiciones de garantía indicadas por nuestro distribuidor autorizado. Subsanamos cualquier fallo en su equipo de forma gratuita dentro del plazo de garantía siempre que la causa se deba a un fallo de fabricación o material. En caso de garantía, póngase en contacto con su distribuidor o con el servicio de postventa autorizado más próximo presentando la factura de compra. (Dirección en el reverso)

Datos técnicos

Conexión electrónica
Tensión de red V 230
Fase ~ 1
Frecuencia Hz 50
Potencia CONNECTA W 450
Tipo de protección IP44
aire comprimido,
Volumen transporte	I/min	100
Presión	MPa	0,1...0,8
Conexión de agua
Presión de entrada	MPa	0,1...0,5
Condiciones ambientales
Temperatura con protec- °C ción antiheladas		-
		10...+40
Temperatura sin protec- °C ción antiheladas		+5...+40
Humedad del aire	%	10...80

Emissione ruidos
Nivel de presión acústica	dB(A)	<70
LpA
Intensidad acústica	dB(A)	76,8
LWA + Inseguridad KWA
Intensidad	dB(A)	4
acústica LWA +
Insegurities KWA

Peso y dimensiones
Peso	kg	71
Longitud	mm	423
Anchura	mm	423
Altura AWT	mm	1550
Altura AWT-C	mm	1760

Reservado el derecho a realizar modificaciones.

Declaración de conformidad UE

Por la presente declaramos que la máquina designada a continuación cumple, en lo que respecta a su diseño y tipo constructivo como a la versión puesta a la venta por nosotros, las normas básicas de seguridad y sobre la salud que figuran en las directivas comunitarias correspondientes. Si se producen modificaciones no acordadas en la máquina, esta declaración pierde su validez.

Producto: Inflador de neumáticos Tipo: AWT, AWT Fp, AWT-C, AWT-C Fp

Directivas UE aplicables

2006/42/CE

2014/35/UE

2014/30/UE

Responsable de documento: Gianmarco Stra

MTM Hydro Srl

Via Moglia, 33

12062 Cherasco (Cn) - Italia

Tel. [phone]

Fax [phone]

C.F./R.I./P.IVA/V.A.T.: IT 02469390047

Cap. Soc. 255 000 € - REA CN-178422

CCIAA

[e-mail]

PEC: [e-mail]

www.mtmhydro.it

Cherasco, 01/09/2018

Índices

1. Colocar una moneda en la entrada de monedas.

1. Pulsar la tecla de salida de agua.

1. Mantener la pistola distribuidora en la abertura del depósito. Tirar de la palanca de la pistola distribuidora hasta alcanzar el nivel de llenado deseado.

50 céntimos, 50 peniques (británicos), 1 franco suizo, 1 zloty polaco, 5 coronas noruegas

Otras monedas pueden ser definidas por el servicio de asistencia técnica.

Índice 59

Almacenamiento 59

Accesorios y piezas de repuesto 72

Indicaciones de seguridad 72

Accesorios y piezas de repuesto

Utilice únicamente accesorios originales y piezas de repuesto originales; estos garantizan un funcionamiento seguro y sin averías del aparato. Encontrará información sobre accesorios y piezas de repuesto en www.kaercher.com.

Indicaciones de seguridad

Niveles de peligro

PELIGRO

• Indicación sobre un peligro inminente que conlleva lesiones corporales graves o la muerte.

ADVERTENCIA

Registre su producto y aproveche de muchas ventajas.

Reseñe su producto y díganos su opinión.
