MANUAL DE USUARIO UC 24SGH HiKOKI

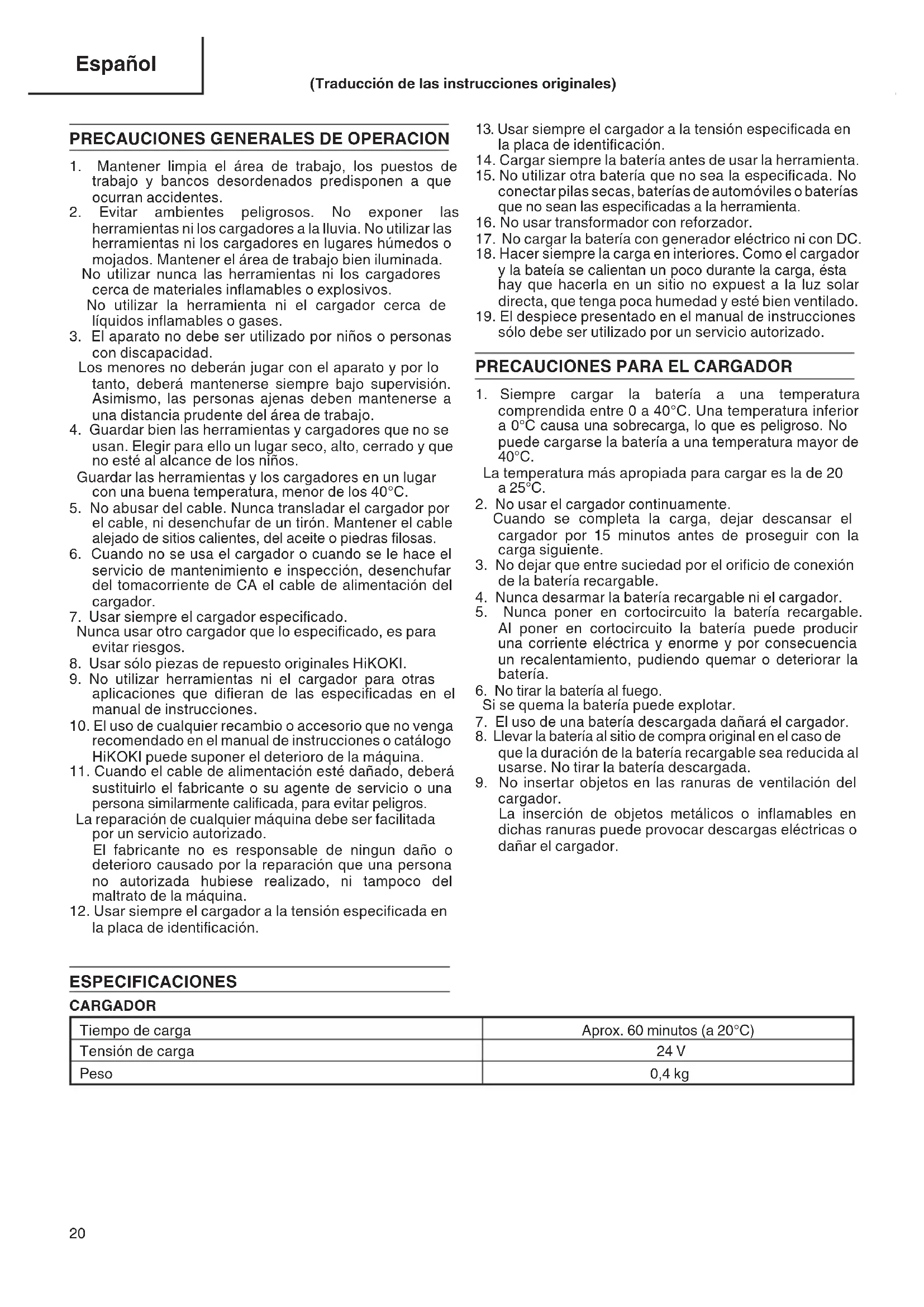

PRECAUCIONES GENERALES DE OPERACION

1. Mantener limpia el área de trabajo, los puestos de

trabajo y bancos desordenados predisponen a que ocurran accidentes.

2. Evitar ambientes peligrosos. No exponer las

herramientas ni los cargadores a la lluvia. No utilizar las herramientas ni los cargadores en lugares húmedos o mojados. Mantener el área de trabajo bien iluminada. No utilizar nunca las herramientas ni los cargadores cerca de materiales inamables o explosivos. No utilizar la herramienta ni el cargador cerca de líquidos inamables o gases.

3. El aparato no debe ser utilizado por niños o personas

con discapacidad. Los menores no deberán jugar con el aparato y por lo tanto, deberá mantenerse siempre bajo supervisión. Asimismo, las personas ajenas deben mantenerse a una distancia prudente del área de trabajo.

4. Guardar bien las herramientas y cargadores que no se

usan. Elegir para ello un lugar seco, alto, cerrado y que no esté al alcance de los niños. Guardar las herramientas y los cargadores en un lugar con una buena temperatura, menor de los 40°C.

5. No abusar del cable. Nunca transladar el cargador por

el cable, ni desenchufar de un tirón. Mantener el cable alejado de sitios calientes, del aceite o piedras losas.

6. Cuando no se usa el cargador o cuando se le hace el

servicio de mantenimiento e inspección, desenchufar del tomacorriente de CA el cable de alimentación del cargador.

7. Usar siempre el cargador especicado.

Nunca usar otro cargador que lo especicado, es para evitar riesgos.

8. Usar sólo piezas de repuesto originales HiKOKI.

9. No utilizar herramientas ni el cargador para otras

aplicaciones que dieran de las especicadas en el manual de instrucciones.

10. El uso de cualquier recambio o accesorio que no venga

recomendado en el manual de instrucciones o catálogo HiKOKI puede suponer el deterioro de la máquina.

11. Cuando el cable de alimentación esté dañado, deberá

sustituirlo el fabricante o su agente de servicio o una persona similarmente calicada, para evitar peligros. La reparación de cualquier máquina debe ser facilitada por un servicio autorizado. El fabricante no es responsable de ningun daño o deterioro causado por la reparación que una persona no autorizada hubiese realizado, ni tampoco del maltrato de la máquina.

12. Usar siempre el cargador a la tensión especicada en

la placa de identicación.

13. Usar siempre el cargador a la tensión especicada en

la placa de identicación.

14. Cargar siempre la batería antes de usar la herramienta.

15. No utilizar otra batería que no sea la especicada. No

conectar pilas secas, baterías de automóviles o baterías que no sean las especicadas a la herramienta.

16. No usar transformador con reforzador.

17. No cargar la batería con generador eléctrico ni con DC.

18. Hacer siempre la carga en interiores. Como el cargador

y la bateía se calientan un poco durante la carga, ésta hay que hacerla en un sitio no expuest a la luz solar directa, que tenga poca humedad y esté bien ventilado.

19. El despiece presentado en el manual de instrucciones

sólo debe ser utilizado por un servicio autorizado.

PRECAUCIONES PARA EL CARGADOR

1. Siempre cargar la batería a una temperatura

comprendida entre 0 a 40°C. Una temperatura inferior a 0°C causa una sobrecarga, lo que es peligroso. No puede cargarse la batería a una temperatura mayor de 40°C. La temperatura más apropiada para cargar es la de 20 a 25°C.

2. No usar el cargador continuamente.

Cuando se completa la carga, dejar descansar el cargador por 15 minutos antes de proseguir con la carga siguiente.

3. No dejar que entre suciedad por el oricio de conexión

de la batería recargable.

4. Nunca desarmar la batería recargable ni el cargador.

5. Nunca poner en cortocircuito la batería recargable.

Al poner en cortocircuito la batería puede producir una corriente eléctrica y enorme y por consecuencia un recalentamiento, pudiendo quemar o deteriorar la batería.

6. No tirar la batería al fuego.

Si se quema la batería puede explotar.

7. El uso de una batería descargada dañará el cargador.

8. Llevar la batería al sitio de compra original en el caso de

que la duración de la batería recargable sea reducida al usarse. No tirar la batería descargada.

9. No insertar objetos en las ranuras de ventilación del

cargador. La inserción de objetos metálicos o inamables en dichas ranuras puede provocar descargas eléctricas o dañar el cargador. (Traducción de las instrucciones originales) ESPECIFICACIONES CARGADOR Tiempo de carga Aprox. 60 minutos (a 20°C) Tensión de carga 24 V Peso 0,4 kg 0000Book_UC24SGH_WE_NE.indb 20 2019/05/24 14:57:3121 Español

2. Inserte la batería en el cargador

Introduzca rmemente la batería en el cargador como se muestra en la Fig. 1.

Cuando inserte una batería en el cargador, el piloto permanecerá continuamente encendido en rojo. Cuando la batería se haya cargado completamente, el piloto parpadeará en rojo (A intervalos de 1 segundo). (Vea las Tabla 1) (1) Indicaciones de la lámpara indicadora Las indicaciones de la lámpara indicadora serán tal y como se muestran en la Tabla 1, de acuerdo con la condición del cargador o de la batería. (2) Temperatura de las baterías Las temperaturas de las baterías recargables se muestran en la Tabla 2, y las baterías que se han calentado deben dejarse enfriar durante un tiempo antes de recargarse. Tabla 2 Temperatura con la que podrá cargarse la batería -5°C – 50°C (3) Tiempo de recarga En la Tabla 3 se muestra el tiempo de recarga requerido de acuerdo con el tipo de batería. Tabla 3 Tiempo de recarga (min. aprox.) a 20°C Capacité de batterie (Ah) Tensión de la batería (V) BATERÍA de Ni-MH 2,0 Ah 24 V BSH2420 (20 celdas) 60 min. NOTA: El tiempo de recarga puede variar de acuerdo con la temperatura ambiental.

4. Desenchufe el cable de alimentación del cargador

del tomacorriente de CA.

5. Sostenga el cargador rmemente y saque la

batería. NOTA Asegúrese de extraer la batería del cargador después del uso, y guárdela después. Descarga eléctrica en caso de baterías nuevas, etc. Como la substancia química interna de las baterías nuevas o las que no se hayan utilizado durante mucho tiempo no está activada, la descarga eléctrica puede ser inferior cuando se utilicen por primera y segunda vez. Este fenómeno es temporal, y el tiempo normal requerido para la recarga se restablecerá recargando las baterías 2-3 veces. Forma de hacer que las baterías duren más (1) Recarque las baterías antes de que se hayan agotado completamente. Si siente que la potencia de la herramienta eléctrica se debilita, deje de utilizarla y recargue su batería. Si continuase utilizando la herramienta hasta agotar la capacidad de la batería, ésta podría dañarse y su duración útil podría acortarse. (2) Evite realizar la recarga a altas temperaturas Una batería se calentará inmediatamente después de haberla utilizado. Si recargase tal batería inmediatamente después de haberla utilizado, su substancia química interna se deterioraría, y la duración útil de la batería se acortaría. Deje la batería y recárguela después de que se haya enfriado durante cierto tiempo. APLICACION Para carga de batería HiKOKI. ○ BSH2420 CARGA Antes de usar la herramienta eléctrica, cargar la batería del modo siguiente:

1. Enchufe el cable de alimentación del cargador a

un tomacorriente de CA. Cuando haya conectado el enchufe del cargador a una toma de la red, el piloto parpadeará en rojo (A intervalos de 1 segundo). Tabla 1 Indicaciones de la lámpara indicadora Lámpara piloto (rojo) Antes de la carga Parpadeo Se encenderá durante 0,5 segundos. No se encenderá durante 0,5 segundos. (Apagada durante 0,5 segundos) Durante la carga Illuminación Iluminación permanente Carga completa Parpadeo Se encenderá durante 0,5 segundos. No se encenderá durante 0,5 segundos. (Apagada durante 0,5 segundos) Espera por recalentamiento Parpadeo Se encenderá durante 1 segundo. No se encenderá durante 0,5 segundos. (Apagada durante 0,5 segundos) Batería recalentada. No puede cargarse (la carga comenzará cuando la batería se enfríe). 0000Book_UC24SGH_WE_NE.indb 21 2019/05/24 14:57:3222 Español PRECAUCION ○ Si carga la batería mientras esté caliente por haber estado mucho tiempo en un lugar sometido a la luz solar directa, o por haber acabado de utilizarla, la lámpara de piloto del cargador parpadea durante 1 segundo y no se enciende durante 0,5 segundos (apagada durante 0,5 segundos). En tales casos, deje primero que se enfríe la batería e inicie luego la carga. ○ Como el microprocesador incorporado tarda 3 segundos en conrmar que la batería que estaba cargándose con el UC24SGH se ha estraído, espere 3 segundos como mínimo antes de reinsertarla para continuar cargando. Si reinserta la batería antes de 3 segundos, es posible que no se carge adecuadamente.

MANTENIMIENTO E INSPECCION

1. Inspeccionar los tornillos de montaje:

Regularmente inspeccionar todos los tornillos de montaje y asequrarse de que estén apretados rmemente. Si cualquier tornillo estuviese suelto, volver a apretarlo inmediatamente. El no hacer esto provocaría un riesgo serio.

2. Limpieza del cargador

Cuando el cargador esté sucio, limpiarlo con un paño suave y seco o con un paño mojado en agua jabonosa. No utilizar disolventes clóricos, gasolina o disolventes para pinturas ya que éstos funden los materiales plásticos.

3. Almcenamiento del cargador sin usar

Cuando no use el cargador, guardarlo en un lugar seco, alto o cerrado, fuera del alcance de los niños. PRECAUCION En el manejo y el mantenimiento de las herramientas eléctricas, se deberán observar las normas y reglamentos vigentes en cada país. OBSERVACION Debido al programa continuo de investigación y desarrollo de HiKOKI estas especicaciones están sujetas a cambio sin previo aviso. 0000Book_UC24SGH_WE_NE.indb 22 2019/05/24 14:57:3223 Português
