UC 24SGH - Batterijlader HiKOKI - Gratis gebruiksaanwijzing en handleiding

Productsoort	Oplader voor HiKOKI 24 V accu's
Merk	HiKOKI
Model	UC 24SGH
Laadspanning	24 V
Gewicht	0,4 kg
Voeding	Netstroom, geschikte spanning (zie typeplaatje)
Compatibele accutypes	HiKOKI BSH2420 (Ni-MH, 24 V, 2,0 Ah)
Laadtijd (indicatief)	Ongeveer 60 minuten bij 20 °C
Aanbevolen laadtemperatuur	0 °C tot 40 °C (accu: -5 °C tot 50 °C)
Lichtindicator	Rode LED: knippert om status aan te geven (laden, klaar, oververhitting)
Belangrijkste functies	Veilig opladen van accu's, bescherming tegen oververhitting en kortsluiting, ingebouwde microcomputer
Veiligheid	Alleen voor gebruik binnenshuis, vermijd vocht en warmtebronnen, niet blootstellen aan regen
Onderhoud en reiniging	Afnemen met een droge of licht vochtige doek (zeepwater). Gebruik geen oplosmiddelen
Reserveonderdelen	Uitsluitend originele HiKOKI onderdelen gebruiken
Repareerbaarheid	Laat reparaties uitvoeren door een erkend centrum
Algemene informatie	Fabrikant: HiKOKI France, Parc de l'Eglantier, 22 rue des Cerisiers, Lisses-C.E. 1541, 91015 EVRY CEDEX

Veelgestelde vragen - UC 24SGH HiKOKI

Hoe laad ik mijn HiKOKI accu correct op met de UC 24SGH ?

Sluit de oplader aan op een stopcontact (de rode LED knippert een keer per seconde). Plaats de accu in de oplader: de LED brandt constant. Wanneer het opladen is voltooid, knippert de LED opnieuw (1 seconde aan, 1 seconde uit). Koppel de oplader los en verwijder vervolgens de accu.

Wat betekent het knipperen van de rode LED ?

De LED knippert op twee manieren: snel knipperen (0,5 s aan / 0,5 s uit): opladen voltooid of in afwachting; langzaam knipperen (1 s aan / 0,5 s uit): oververhitting van de accu, het opladen wordt automatisch hervat na afkoeling.

Kan ik andere accutypes opladen met deze oplader ?

Nee. De HiKOKI UC 24SGH is uitsluitend ontworpen voor HiKOKI accu's model BSH2420 (Ni-MH, 24 V, 2,0 Ah). Het gebruik van een andere accu brengt risico op schade of letsel met zich mee.

Wat te doen als de accu warm is na gebruik ?

Laat de accu afkoelen voordat u deze oplaadt. Als u de warme accu plaatst, knippert de LED langzaam (oververhitting). De oplader begint pas met laden wanneer de accu is afgekoeld tot een acceptabele temperatuur (tussen 0 °C en 40 °C).

Hoe onderhoud ik de oplader UC 24SGH ?

Koppel de oplader los voor elk onderhoud. Reinig de buitenkant met een zachte, droge of licht vochtige doek (zeepwater). Gebruik nooit oplosmiddelen, benzine of verdunner. Controleer regelmatig of de montageschroeven goed vastzitten.

Waar kan ik mijn HiKOKI oplader laten repareren ?

Alle reparaties moeten worden uitgevoerd door een erkende HiKOKI reparateur of door de klantenservice van de fabrikant. Open de oplader niet zelf: dit vernietigt de garantie en kan gevaarlijk zijn.

Kan ik de oplader buitenshuis gebruiken ?

Nee. De oplader mag alleen binnenshuis worden gebruikt, op een droge plaats, niet blootgesteld aan regen of vocht. Vermijd ook temperaturen boven 40 °C of direct zonlicht.

Hoe lang duurt het om een accu volledig op te laden ?

De indicatieve laadtijd is ongeveer 60 minuten bij een omgevingstemperatuur van 20 °C. Deze tijd kan variëren afhankelijk van temperatuur en accustaat.

Hoe weet ik of de accu volledig is opgeladen ?

De rode LED verandert van constant branden (laden bezig) naar regelmatig knipperen (0,5 s aan, 0,5 s uit). Dit geeft aan dat de accu klaar is om te worden verwijderd en gebruikt.

Wat te doen met een gebruikte of versleten accu ?

Gooi de accu niet bij het huisafval. Breng hem naar de winkel waar u hem hebt gekocht of naar een inzamelpunt voor recycling. Gooi hem niet in het vuur: hij kan exploderen.

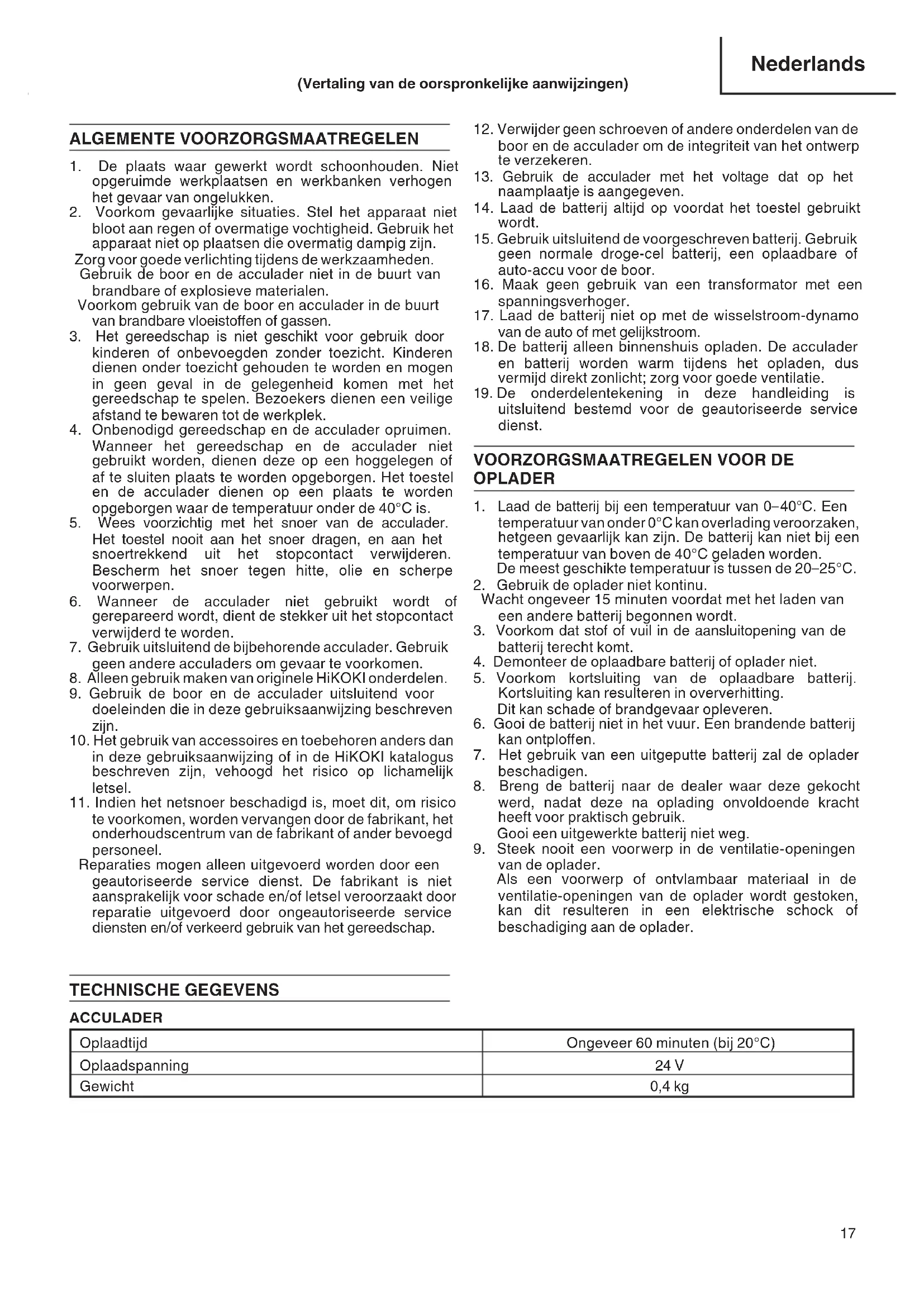

GEBRUIKSAANWIJZING UC 24SGH HiKOKI

1. Deplaats waar gewerkt worden schoonhonden. Niet opgeruimde werkplaatsen en werkbanken verhogen het gevaar van ongelukken.
2. Voorkom gevaarlijke situations. Stel het apparaat Niet bloot aan regen of overmatige vochtigheid. Gebruik het apparaat Niet opplaatsen die overmatig dampig zich.

Zorg voor goede verlichtingijdens de werkzaamheden. Gebruik de boor en de acculader Niet in de buurt van brandbare of explosieve materialen.

Voorkom gebruik van de boor en acculader in de buurt van brandbare vloeistoffen of gassen.

1. Het gereedschap is nicht geschickt voor gebruik door kinderen of onbevoegden zonder toezicht. Kinderen dieren onder toezicht gehonden te worden en mogen in geen geval in de gelegenheid komen met het gereedschap te spelen. Bezoekers dieren een veilige afstand te bewaren tot de werkplek.
2. Onbenodigd gereedschap en de acculader opruimen. Wanner het gereedschap en de acculader nicht gebruikt worden, dienen deze op een hoggelegen of af te sluitenplaats te worden opgeborgen. Het toestel en de acculader dieren op een plaats te worden opgeborgen waar de temperatuur onder de 40^ is.
3. Wees voorzichtig met het snoer van de acculader. Het toestel nooit aan het snoer dragen, en aan het snoertrekkend uit het stopcontact verwijderen. Bescherm het snoer gegen hatte, olie en scherpewoorwerpen.
4. Wanneer de acculader nicht gebrukt worden of gerepareerd worden, dient de stekker uit het stopcontact verwijderd te worden.
5. Gebruik uitsluitend de bijbehorende acculader. Gebruik geen andere acculaders om gevaar te voorkomen.
6. Alleen gebruik makes van originele HiKOKI onderdelen.
7. Gebruik de boor en de acculader uitsluitend voor doeleinden die in deze gebruiksaanwijzing beschreven zich.
8. Het gebruik van accessoires en toebehoren anders dan in deze gebruiksanawijzing of in de HiKOKI katalogus beschreibenন,zijn,vehoogd het risico op lichamelijk letsel.
9. Indien het netsnoer beschadigd is, moet dit, om risicote voorkomen, worden verrangen door de fabrikant, het onderhoudscentrum van de fabrikant of ander bevoegt personeel.

Reparaties mogen alleen uitgevoerd worden door een geautoriseerde service Dienst. De fabrikant is nicht aansprakelijk voor schade en/of letsel veroorzaakt door reparatie uitgevoerd door ongeautoriseerde service Diensten en/of verkeerd gebruik van het gereedschap.

1. Verwijder geen schroeven of andere onderdelen van de boor en de acculader om de integritweit van het ontwerp te verzekeren.
2. Gebruik de acculader met het voltage dat op het naamplaatje is aangegeven.
3. Laad de batterij.altijd op voordat het toestel gebruikt worden.
4. Gebruik uitsluitend de voorgeschreveen batterij. Gebruik geen normale droge-cel batterij, een oplaadbare of auto-accu voor de boor.
5. Maak geen gebruik van een transformator met een spanningsverhoger.
6. Laad de batterij Niet op met de wisselstroom-dynamovan de auto of met gelijkstroom.
7. De batterij alleen binnenshuis opladen. De acculader en batterij worden warm tijdens het opladen, dus vermijd direkt zonlicht; zorg voor goede ventilatie.
8. De onderdelentekening in deze handleiding isuitsluitend bestemd voor de geautoriseerde service Dienst.

VOORZORGSGMAATREGELEN VOOR DE OPLADER

1. Laad de batterij bij een temperatuur van 0 - 40^ .Een temperatuur van onder 0^ kan overlading voroorzaken, hetgeen gevaarlijk kan zich. De batterij kan nicht bij een temperatuur van boven de 40^ geladen worden. De meest geschikte temperatuur is:tussen de 20 - 25^
2. Gebruik de oplader nicht kontinu.

Wacht ongeveer 15 minutes voordat met het laden van een andere batterij begonnen worden.

1. Voorkom dat stof of vuil in de aansluitopening van de batterij verecht kommt.
2. Demonteer de oplaadbare batterij of oplader Niet.
3. Voorkom kortsluiting van de oplaadbare batterij. Kortsluiting kan resulteren in oververhitting. Dit kan schade of brandgevaar opleveren.
4. Gooi de batterij Niet in het vuur. Een brandende batterij kan ontploffen.
5. Het gebruik van een uitgeputte batterij za de oplader beschadigen.
6. Breng de batterij maar de dealer waar deze gekocht werk, nadat deze na oplading onvoldoende kracht heeft voor practisch gebruik.

Gooi een uitgewerkte batterij Niet weg.

1. Steek nooit een voorwerp in de ventilatie-openingen van de oplader.

Als een voorwerp of ontvlambaar materiaal in de ventilatie-openingen van de oplader worden gestoken, kan dit resulteren in een elektrische schock of beschadiging aan de oplader.

TECHNISCHE GEGEVENS

ACCULADER

Oplaadtijd	Ongeveer 60 minutes (bij 20°C)
Oplaadspanning	24 V
Gewicht	0,4 kg

TOEPASSING

Voor het opladen van de HiKOKI batterij BSH2420

OPLADEN

Voor het gebruik van de boor-schroeefamachine e.d. dient de batterij als volgt opgeladen te worden.

1. Sluit het netsnoer van het oplaadapparaat op het stopkontakt aan.

Wanneer de stekker van de acculader in het stopcontact wordt gestoken, za het lampje in rood knipperen (met tussenpozen van 1 seconde).

1. Steek de batterij in het oplaadapparaat.

Steek de batterij stevig in de oplader zoals in Afb. 1 getoond wordt.

1. Opladen

Wanner een batterij in de acculader worden aangebracht, blijf het lampje continu rood branden. Wanner de batterij volledig is opgeladen, gaat het lampje in rood knipperen (met tussenpozen van 1 seconde) (Zie Tabel 1).

(1) Aanduiding van het controelampje

De aanduidingen van het contrôlelampje zijn zoals aangegeven in Tabel 1, alaar gelang de toestand van de oplaadbare batterij of de acculader.

Tabel 1

Aanduidingen van het contrôlelampje
Controllampje (rood)	Voor het laden	Knippert	Brandt ongeveer 0,5 sekonde. Brandt ongeveer 0,5 sekonde nicht. (Uit voor 0,5 sekonde)
	Tijdens opladen	Brandt	Blift branden
	Na opladen	Knippert	Brandt ongeveer 0,5 sekonde. Brandt ongeveer 0,5 sekonde nicht. (Uit voor 0,5 sekonde)
	Oververhitting standby	Knippert	Brandt ongeveer 1 sekonde. Brandt ongeveer 0,5 sekonde nicht. (Uit voor 0,5 sekonde)	De batterij is oververhit. De batterij kan nicht opgeladen worden (het opladen worden hervat wanner de batterij is afgekoeld).

(2) Betreffende de temperatuur van de oplaadbare batterij De temperatuur van de oplaadbare batterijen verloopt zoals aangegeven in Tabel 2, en batterijen die erg warm়dient u voor het opladen even af te lately koelen.

Tabel 2

Geschikte temperatuur voor het opladen

-5°C – 50°C

(3) Tijd die benodigd is voor het opladen

Tabel 3 geeft de oplaadtijd voor de verschillende typen batterijen.

Tabel 3 Oplaadtijd (bij benadering in Minutes) bij 20^

	Capaciteit van accu (Ah)
Accuvo-lage (V)	Ni-MH BATTERIJ
	2,0 Ah
24 V	BSH2420 (20 cellen)	60 min.

OPMERKING: De oplaadtijd kan hetwat variieren, al waar gelang de omgevingstemperatuur.

1. Trek de stekker van het oplaadapparaat uit het stopkontakt.
2. Houd het oplaadapparaat stevig vast en trek de batterij eruit.
   OPMERKING

Verwijder beslilde accu van de lader na gebruik. Bewaar op een veilige plaats.

Betreffende het ontladen raken van neue batterijen e.d.

Aangezien bij neue en langdurig nicht gebruikte batterijen de chemische aktiviteit is teruggelopen, za de stroomopbrengst bij het eerste en tweede gebruik slechts gering়n. Dit is een tijdelijk verschijnsel; de normale oplaadtijd kan hersteld worden door de batterij 2 à 3 maal bij kamer-temperatuur op te laden.

Om langdurig gebruik van de batterijen te bevorderen

(1) Laad batterijen op voordat ze volledig uitgeput zich. Merkt u dat de gevoede apparatuur minder krachtig gaat werken, onderbreek dan het gebruik en laad de batterij op. Als u apparatuur op batterijvoeding te lang blijft gebruiken, kan dit leiden tot teruglopen van de batterijwerking en eventueel zichs beschadiging ervan.
(2) Verricht het opladen nicht bij hoge temperatuur. Een oplaadbare batterij zal onmiddelijk na gebruik gewoonlijk erg warm়. Als u een dergelijkke batterij onmiddelijk gaat opladen, za de chemische balans in het inwendige verstord worden en za dellevensduur van de batterij afnemen. Laat de batterij waarom even afkoelen, voor u met opladen begint.

VOORZICHTIG

Als worden geprobeerd de batterij op te laden terwijl.Deze te warm is geworden door langdurige bloatstelling aan direct zonlicht of onmiddelijk na gebruik van de batterij, is het möglichk dat het controelampje van de acculader knippert door 1 seconde op te lichten en O,5 seconde nicht op te lichten (lampje is O,5 seconde uit).Mocht dit zich voordoen,That de batterij dan eerst even afkoelen alvorens u deze oplaadt.
O Aangzien de ingebouwde micoprocessor van de UC24SGH een drietal sekonden nodig heeft om te reageren op het loskoppelen van de batterij, dient u minimaal drie sekonden te wachten voordat u de batterij wee aansluit om het laden te verwolgen. Als de batterij binnen de drie sekonden worden aangesloten, bestaat de kans dat deze Niet goed worden opgeladen.

ONDERHOUD EN INSPECTIE

1. Inspectie van de bevestigingschroef:

Alle bevestigingsschroeven worden regelmatin geinspecteerd en gecontroleerd of zich juist aangedraaid zich. Wanner een van de schroeven losraakt, dan要去 deze onmiddelijk opnieuw aangedraaid worden. Gebeurt dat Niet, dan kan dat tot aanzienlijke bevaren leiden.

2. Reiningen van de behuizing

Gebruik een zachte droge doek, of wat soppig water, wanneer de oplader bevuild is. Gebruik geen vloeistoffen zoals tinner of benzine om ta voorkomen dat de afwerking beschadigt.

3. Opbergen

De oplader dient opgeborgen de worden in een droge plaats buiten bereik van kinderen.

VOORZICHTIG

Bij gebruik en onderhoud van elektrisch gereedschap dienen de in het land waar u zich bevindt geldende veiligheidsregelgeving en veiligheidsstandaarden stipt te worden opgevolgd.

AANTEKENING

Op grond van het voortdurende research-en ontwikkelingsprogramma van HiKOKI zijn veranderingen van de hierin genoemde technische opgaven voorbehonden.
